MK5040 - Capteur industriel IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur magnétoinductif pour vérins
Marque	IFM
Modèle	MK5040
Catégorie	Capteur industriel
Technologie	Magnétoinductif
Fonction principale	Détection de position du piston de vérin
Portée de détection	5 mm (typique)
Vitesse de passage maximale	5 m/s
Compatibilité vérins	Vérins à corps non magnétisable
Alimentation électrique	10-30 V DC
Courant de sortie	100 mA
Type de sortie	PNP normalement ouvert
Protection	IP67
Température de fonctionnement	-25°C à +80°C
Matériau du boîtier	Plastique
Raccordement	Câble 3 fils, 2 m
LED de signalisation	Oui (allumée en commutation)
Poids	25 g
Dimensions	27 x 8 x 8 mm
Fixation	Par bride sur vérin
Face active	Opposée à la LED
Entretien	Nettoyer avec un chiffon sec
Sécurité	Mettre l'installation hors tension avant raccordement
Réparabilité	Non réparable

FOIRE AUX QUESTIONS - MK5040 IFM

Comment installer le capteur MK5040 sur un vérin ?

Fixez le capteur sur le vérin à l'endroit où la position du piston doit être détectée. Assurez-vous que la face active (opposée à la LED ou marquée d'une cible) soit orientée vers le piston. Serrez solidement le capteur à l'aide de la bride de fixation.

Quels types de vérins sont compatibles avec ce capteur ?

Le capteur MK5040 est utilisable avec tous les vérins à corps non magnétisable (aluminium, plastique, acier inoxydable). Il détecte l'aimant torique du piston à travers la paroi.

Quelle est la vitesse maximale de détection du piston ?

La vitesse de passage du piston peut atteindre jusqu'à 5 m/s. Au-delà, la détection pourrait ne pas être fiable.

Comment raccorder électriquement le capteur ?

Mettez l'installation hors tension avant le raccordement. Branchez les fils selon les couleurs : BN (brun) = +Alimentation, BU (bleu) = 0V, BK (noir) = sortie, WH (blanc) = non utilisé ou configuration. Respectez strictement l'étiquette du capteur.

Que signifie la LED allumée ?

La LED verte (ou jaune selon modèle) est allumée lorsque la sortie est commutée, c'est-à-dire que le piston est détecté devant la face active. Si la LED est éteinte, le piston n'est pas dans la zone de détection.

Quelles sont les conditions de température de fonctionnement ?

Le capteur peut fonctionner dans une plage de température de -25°C à +80°C. Évitez les températures extrêmes en dehors de cette plage.

Peut-on utiliser le capteur dans un environnement humide ?

Oui, le capteur a une protection IP67, ce qui le rend étanche à la poussière et à l'immersion temporaire dans l'eau. Il convient donc aux environnements humides, mais évitez l'immersion prolongée.

Comment nettoyer le capteur ?

Nettoyez le boîtier avec un chiffon sec ou légèrement humide. N'utilisez pas de solvants ou de nettoyants agressifs qui pourraient endommager le plastique.

Que faire si le capteur ne commute pas ?

Vérifiez d'abord le raccordement électrique (couleurs des fils, alimentation). Ensuite, assurez-vous que la face active est correctement orientée et que l'aimant du piston est présent. Testez le capteur avec un aimant ou remplacez-le si nécessaire.

Le capteur est-il réparable ?

Non, le capteur MK5040 est un produit non réparable. En cas de dysfonctionnement, il doit être remplacé par un modèle identique ou équivalent.

MODE D'EMPLOI MK5040 IFM

Montageanleitung Installation Instructions Notice de Montage

efector120®

Capteur magnétoinductif pour vérins

Emploi prescrit par les usages

Le capteur pour vérins signale la position du piston d'un vérin. Le capteur pour vérins détecte l'aimant torique du piston du vérin quand celui-ci passe à proximité et signale cela par une commutation.

• Vitesse de passage du piston jusqu'à 5m/s.
- Utilisable avec tous les vérins à corps non magnétisable.

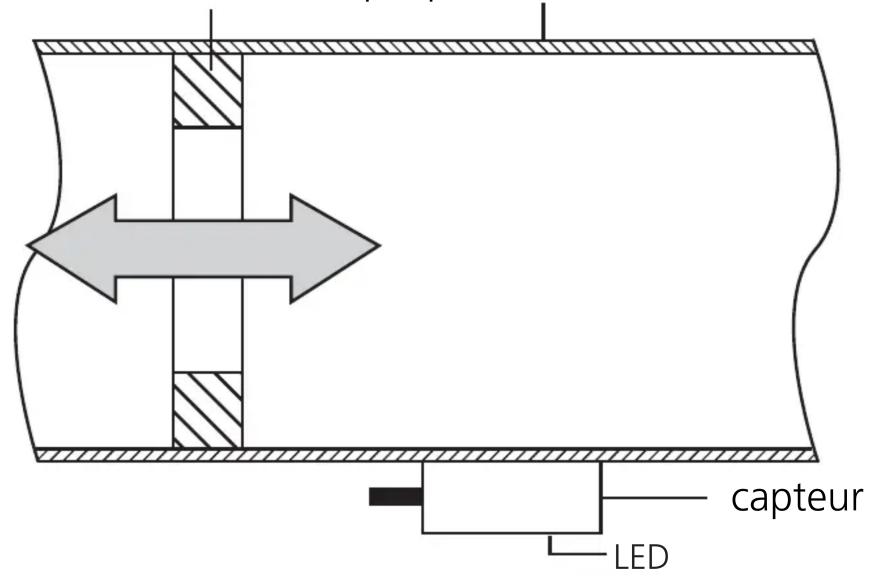

piston du vérin avec aimant torique paroi du vérin

Montage

Fixer le capteur sur le vérin à l'endroit où la position du piston doit être détectée. Fixer solidement le capteur.

La face active se trouve à l'opposé de la LED ou alors elle est marquée avec une cible ( 📋 )

Raccordement électrique

Mettre l'installation hors tension avant le raccordement du détecteur de proximité. Raccordement strictement selon les indications de l'étiquette. Couleur des fils pour capteurs avec sortie sur câble: BN = brun, BU = bleu, BK = noir, WH = blanc.

Fonctionnement

Vérifier le bon fonctionnement du détecteur.

La LED est allumée lorsque la sortie est commutée.
