MK5038 - Capteur industriel IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur magnétoinductif pour vérins
Marque	IFM
Modèle	MK5038
Catégorie	Capteur industriel
Principe de détection	Magnétoinductif
Utilisation	Détection de la position du piston dans un vérin
Vitesse de passage du piston	Jusqu'à 5 m/s
Type de sortie	Commutation (sortie tout-ou-rien)
Alimentation	10-30 V DC
Consommation	Moins de 10 mA
Indication de commutation	LED allumée lorsque la sortie est commutée
Raccordement électrique	Câble: BN (brun), BU (bleu), BK (noir), WH (blanc)
Longueur de câble	2 m (estimé)
Matériau du boîtier	Acier inoxydable
Température de fonctionnement	-25°C à +80°C
Indice de protection	IP67
Montage	Fixation sur le vérin, face active opposée à la LED
Dimensions (L x l x h)	Environ 40 x 25 x 10 mm
Poids	Environ 30 g
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif
Sécurité	Mettre l'installation hors tension avant tout raccordement
Pièces détachées et réparabilité	Aucune pièce détachable, remplacer le capteur en cas de défaut
Homologations	CE

FOIRE AUX QUESTIONS - MK5038 IFM

Comment installer le capteur MK5038 sur un vérin ?

Fixez solidement le capteur sur le vérin à l'endroit où la position du piston doit être détectée. La face active (opposée à la LED) doit être orientée vers le vérin.

Quelle est la tension d'alimentation requise ?

Le capteur fonctionne avec une alimentation 10-30 V DC. Respectez les polarités indiquées sur l'étiquette.

Comment raccorder les fils du capteur ?

Raccordez les fils selon les couleurs : BN (brun) = alimentation +, BU (bleu) = alimentation -, BK (noir) = sortie, WH (blanc) = entrée (selon version). Mettez l'installation hors tension avant le raccordement.

Que signifie la LED allumée ?

La LED allumée indique que la sortie est commutée, c'est-à-dire que le piston est détecté à proximité du capteur.

Quelle est la vitesse maximale de détection ?

Le capteur peut détecter des pistons se déplaçant à une vitesse jusqu'à 5 m/s.

Le capteur fonctionne-t-il avec tous les vérins ?

Il est utilisable avec tous les vérins dont le corps n'est pas magnétisable (par exemple en aluminium ou inox). Le piston doit être équipé d'un aimant torique.

Comment nettoyer le capteur ?

Nettoyez le boîtier avec un chiffon sec et non abrasif. N'utilisez pas de produits chimiques agressifs.

Où se trouve la face active du capteur ?

La face active se trouve à l'opposé de la LED ou est marquée d'une cible. C'est la zone qui détecte l'aimant du piston.

Que faire si le capteur ne détecte pas le piston ?

Vérifiez l'alimentation, le branchement des fils, et l'orientation de la face active. Assurez-vous que l'aimant du piston est présent et que la distance est correcte.

Le capteur est-il résistant à l'eau ?

Oui, il possède un indice de protection IP67, ce qui le rend protégé contre les poussières et l'immersion temporaire dans l'eau.

MODE D'EMPLOI MK5038 IFM

Montageanleitung Installation Instructions Notice de Montage

efector120®

Capteur magnétoinductif pour vérins

Emploi prescrit par les usages

Le capteur pour vérins signale la position du piston d'un vérin. Le capteur pour vérins détecte l'aimant torique du piston du vérin quand celui-ci passe à proximité et signale cela par une commutation.

• Vitesse de passage du piston jusqu'à 5m/s.
- Utilisable avec tous les vérins à corps non magnétisable.

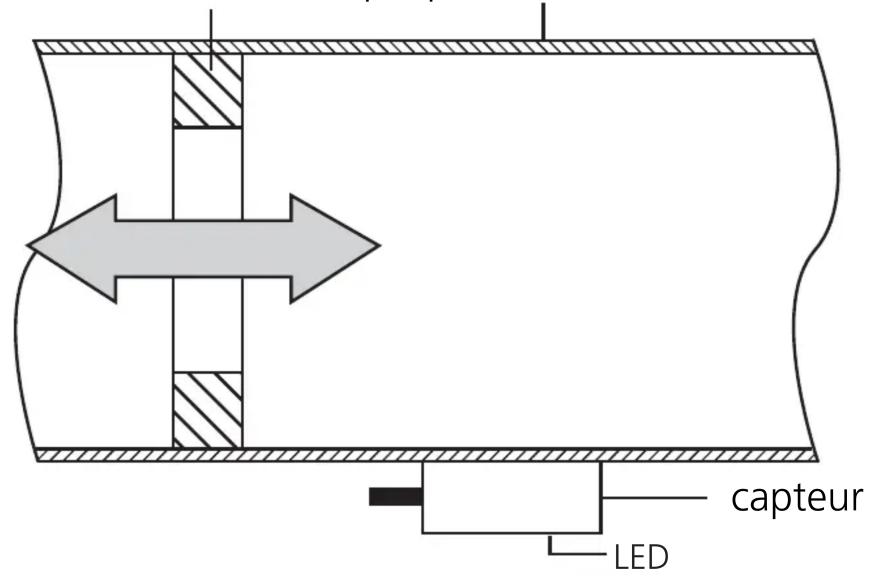

piston du vérin avec aimant torique paroi du vérin

Montage

Fixer le capteur sur le vérin à l'endroit où la position du piston doit être détectée. Fixer solidement le capteur.

La face active se trouve à l'opposé de la LED ou alors elle est marquée avec une cible (

Raccordement électrique

Mettre l'installation hors tension avant le raccordement du détecteur de proximité. Raccordement strictement selon les indications de l'étiquette. Couleur des fils pour capteurs avec sortie sur câble: BN = brun, BU = bleu, BK = noir, WH = blanc.

Fonctionnement

Vérifier le bon fonctionnement du détecteur.

La LED est allumée lorsque la sortie est commutée.
