MK5039 - Capteur industriel IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur magnétoinductif pour vérins
Marque	IFM
Modèle	MK5039
Vitesse de passage du piston	Jusqu'à 5 m/s
Matériau du corps	Acier inoxydable / Plastique (selon modèle)
Indication de commutation	LED jaune
Raccordement électrique	Câble 3 ou 4 fils (BN, BU, BK, WH)
Tension d'alimentation	10-30 V DC (typique)
Courant de sortie	≤ 200 mA (typique)
Protection	IP67 (typique)
Température de fonctionnement	-25 °C à +80 °C (typique)
Type de sortie	PNP ou NPN (selon version)
Face active	Opposée à la LED ou marquée d'une cible
Compatibilité vérins	Corps non magnétisable
Détection	Aimant torique du piston
Fixation	Serrage sur le vérin
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants
Sécurité	Mettre hors tension avant raccordement

FOIRE AUX QUESTIONS - MK5039 IFM

Quelle est la tension d'alimentation du capteur MK5039 ?

La tension d'alimentation typique est de 10-30 V DC. Vérifiez l'étiquette du produit pour les valeurs exactes.

Comment raccorder les fils du capteur MK5039 ?

Le raccordement se fait selon le code couleur : BN = brun (+), BU = bleu (-), BK = noir (sortie), WH = blanc (sortie auxiliaire éventuelle). Respectez strictement les indications de l'étiquette.

Quelle est la vitesse maximale de détection du piston ?

Le capteur peut détecter des pistons se déplaçant jusqu'à 5 m/s.

Sur quels types de vérins puis-je utiliser le MK5039 ?

Il est compatible avec tous les vérins à corps non magnétisable (aluminium, acier inoxydable, etc.) équipés d'un aimant torique sur le piston.

Que signifie la LED allumée sur le capteur ?

La LED est allumée lorsque la sortie est commutée, c'est-à-dire que le piston est détecté à proximité de la face active.

Comment fixer le capteur MK5039 sur un vérin ?

Fixez solidement le capteur à l'endroit où la position du piston doit être détectée. La face active est opposée à la LED ou marquée d'une cible.

Quels sont les risques en cas de mauvais raccordement électrique ?

Un mauvais raccordement peut endommager le capteur. Mettez toujours l'installation hors tension avant de brancher ou débrancher le capteur.

Le capteur MK5039 est-il résistant à l'eau et à la poussière ?

Oui, il possède une protection IP67 typique, ce qui le rend étanche à la poussière et à l'immersion temporaire dans l'eau.

Comment nettoyer le capteur MK5039 ?

Nettoyez le boîtier avec un chiffon sec. N'utilisez pas de solvants agressifs qui pourraient endommager le plastique ou l'électronique.

Où puis-je trouver la notice complète du MK5039 ?

Vous pouvez télécharger la notice au format PDF sur notice-facile.com ou sur le site officiel d'IFM.

MODE D'EMPLOI MK5039 IFM

Montageanleitung Installation Instructions Notice de Montage

efector120®

Capteur magnétoinductif pour vérins

Emploi prescrit par les usages

Le capteur pour vérins signale la position du piston d'un vérin. Le capteur pour vérins détecte l'aimant torique du piston du vérin quand celui-ci passe à proximité et signale cela par une commutation.

• Vitesse de passage du piston jusqu'à 5m/s.
- Utilisable avec tous les vérins à corps non magnétisable.

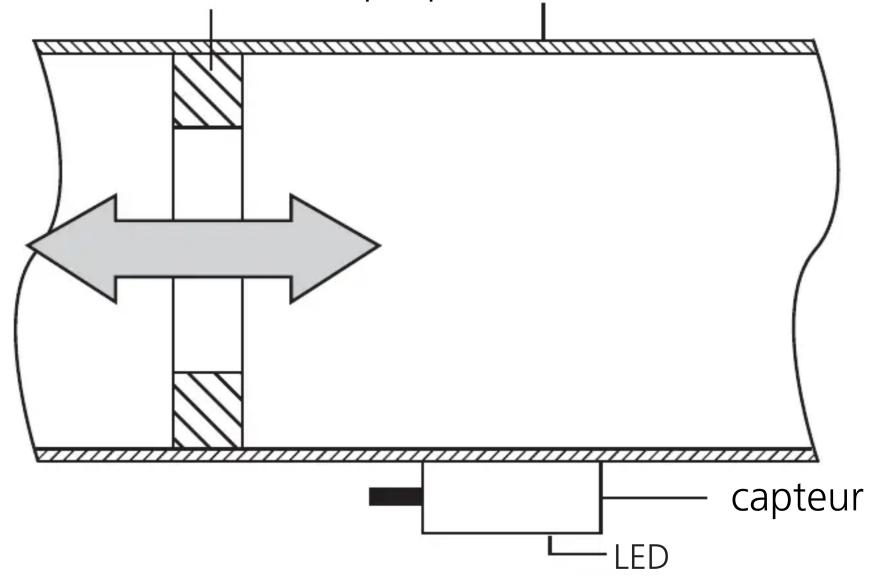

piston du vérin avec aimant torique paroi du vérin

Montage

Fixer le capteur sur le vérin à l'endroit où la position du piston doit être détectée. Fixer solidement le capteur.

La face active se trouve à l'opposé de la LED ou alors elle est marquée avec une cible (

Raccordement électrique

Mettre l'installation hors tension avant le raccordement du détecteur de proximité. Raccordement strictement selon les indications de l'étiquette. Couleur des fils pour capteurs avec sortie sur câble: BN = brun, BU = bleu, BK = noir, WH = blanc.

Fonctionnement

Vérifier le bon fonctionnement du détecteur.

La LED est allumée lorsque la sortie est commutée.
