Type de produit	Table de cuisson mixte gaz + électrique
Marque	Brandt
Modèle	BPE6410X
Brûleurs gaz	4 brûleurs : auxiliaire (0,85 kW), semi-rapide (1,50 kW), rapide (2,35 kW), grand rapide (3,05 kW) – puissance gaz naturel G20
Plaque électrique	1 foyer électrique 1,50 kW – diamètre 145 mm
Allumage	Électronique intégré aux manettes, avec bouton d'allumage séparé
Alimentation électrique	220-240 V ~ 50 Hz, câble H05V2V2F 3x1 mm², fusible 10 A
Alimentation gaz	Gaz naturel G20/G25 (20/25 mbar) ou butane G30 (28-30 mbar) / propane G31 (37 mbar) – adaptable avec injecteurs fournis
Dimensions hors tout (dessus)	L 60 x P 53 x H 5,8 cm
Dimensions hors tout (dessous)	L 55 x P 47,5 x H 3,4 cm
Dimensions de découpe (plan de travail)	L 56 x P 49 cm
Matériau de la table	Émail ou inox selon version
Grilles support casserole	En fonte émaillée, amovibles
Dispositifs de sécurité	Extinction de flamme : réallumage manuel ; pas de sécurité gaz intégrée (surveillance nécessaire)
Entretien courant	Nettoyer les brûleurs et injecteurs avec une brosse dure et une épingle ; plaque électrique avec chiffon gras
Nettoyage déconseillé	Nettoyeur vapeur, éponge grattante, produits abrasifs
Raccordement gaz	Tube rigide cuivre ou flexible métallique/caoutchouc conforme aux normes (longueur max 2 m pour flexible)
Raccordement électrique	Prise normalisée CEI 60083 ou interrupteur omnipolaire – mise à la terre obligatoire
Poids	Environ 12 kg (estimation)
Indice de réparabilité	Disponible sur demande (pièces détachées certifiées Brandt)

FOIRE AUX QUESTIONS - BPE6410X BRANDT

Comment allumer les brûleurs gaz ?

Appuyez sur le bouton d'allumage électronique tout en tournant la manette du brûleur souhaité en position maximum (symbole flamme). Maintenez jusqu'à l'allumage. En cas de panne de courant, utilisez une allumette en ouvrant d'abord le robinet.

Quelle est la puissance de chaque brûleur ?

Pour le modèle BPE6410X : brûleur auxiliaire 0,85 kW, semi-rapide 1,50 kW, rapide 2,35 kW, grand rapide 3,05 kW (gaz naturel G20). La plaque électrique fait 1,50 kW.

Quels récipients utiliser sur la plaque électrique ?

Utilisez des récipients à fond plat, en acier inoxydable à fond épais, aluminium à fond lisse ou acier émaillé. Le diamètre du fond doit être ≥ 145 mm.

Comment adapter la table au gaz butane/propane ?

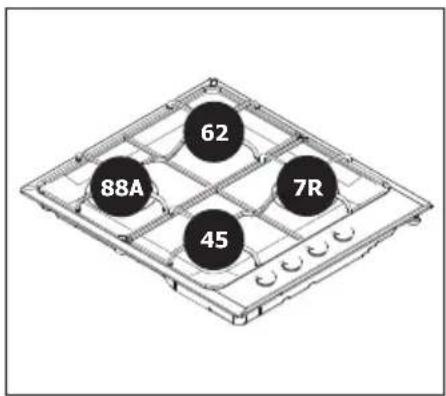

Changez les injecteurs avec ceux fournis (repères 88A, 62, 45 pour butane/propane), puis réglez les vis de ralenti sous les manettes. Voir le chapitre 'Changement de gaz'.

Quelle est la dimension de découpe nécessaire pour l'encastrement ?

La découpe dans le plan de travail doit être de 56 cm de largeur et 49 cm de profondeur. L'épaisseur du plan doit être d'au moins 3 cm.

Comment nettoyer les injecteurs obstrués ?

Utilisez une épingle à nourrice pour déboucher l'injecteur situé au centre du brûleur. Veillez à ne pas l'endommager. Nettoyez également les bougies d'allumage avec une brosse dure non métallique.

Puis-je utiliser un lave-vaisselle pour les grilles ?

Il est préférable de laver les grilles et brûleurs à la main avec une crème douce et une éponge sanitaire. Le lave-vaisselle peut les abîmer.

Que faire si une manette devient dure à tourner ?

Ne forcez pas. Contactez un installateur qualifié ou le service après-vente Brandt au 09 69 39 25 25.

Y a-t-il une sécurité enfant sur cette table ?

La table n'a pas de verrouillage enfant intégré. La notice recommande de surveiller les enfants de moins de 8 ans et de ne pas les laisser jouer à proximité.

Où trouver le numéro de série de l'appareil ?

Le numéro de série et la référence service sont inscrits sur la plaque signalétique collée sous l'appareil. Notez-les avant toute intervention.

MODE D'EMPLOI BPE6410X BRANDT

Vous venez d'acquérir un produit BRANDT et nous vous remercions de la confiance que vous nous accordez.

Nous avons conçu et fabriqué ce produit en pensant à vous, à votre mode de vie, à vos besoins, pour qu'il réponde au mieux à vos attentes. Nous y avons mis notre savoir-faire, notre esprit d'innovation et toute la passion qui nous anime depuis plus de 60 ans.

Dans un souci permanent de toujours mieux satisfaire vos exigences, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions.

Connectez-vous aussi sur notre site www.brandt.com où vous trouverez nos dernières innovations, ainsi que des informations utiles et complémentaires.

BRANDT est heureux de vous accompagner au quotidien et vous souhaite de profiter pleinement de votre achat.

Retrouvez-nous sur

https://brandt.fr/

Avant de mettre votre appareil en marche, veuillez lire attentivement ce guide afin de vous familiariser plus rapidement avec son fonctionnement.

INSTRUCTIONS DE SÉCURITÉ ...... 6

ENVIRONNEMENT ET ÉCONOMIE D'ÉNERGIE....9

Environnement 9

IDENTIFICATION....10

Description de votre table 10

INSTALLATION....11

Choix de l'emplacement 11

Encastrement.... 11

Conseils d'encastrement.... 12

Raccordement électrique....12

Raccordement gaz....13

Remarques préliminaires .... 13

Gaz distribué par canalisation gaz naturel.... 13

Gaz distribué par bouteille ou réservoir (gaz butane/propane)...... 14

Changement de gaz.... 15

Adaptez le raccordement gaz : 15

Changez les injecteurs : 15

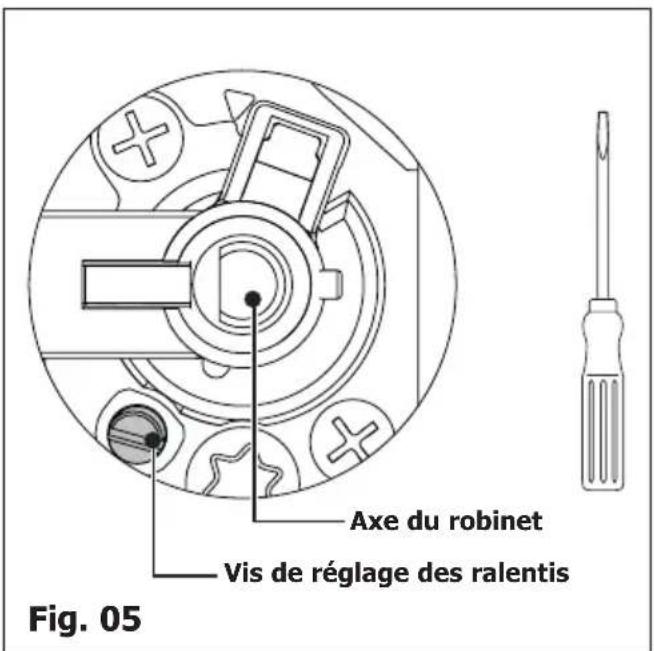

Réglez les ralentis des robinets....16

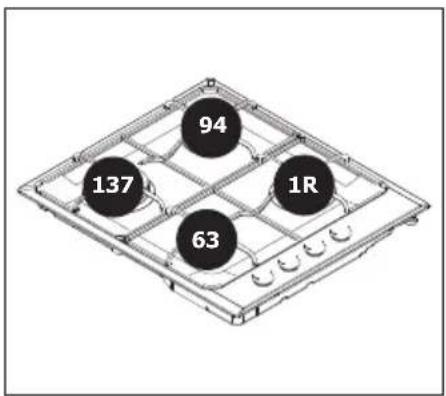

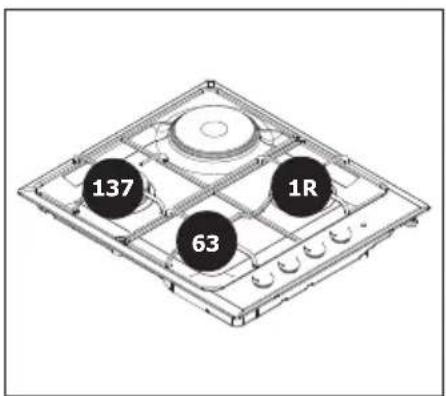

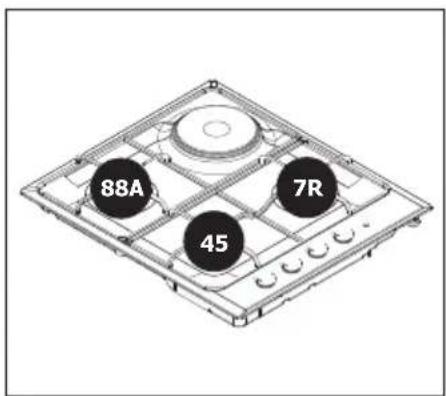

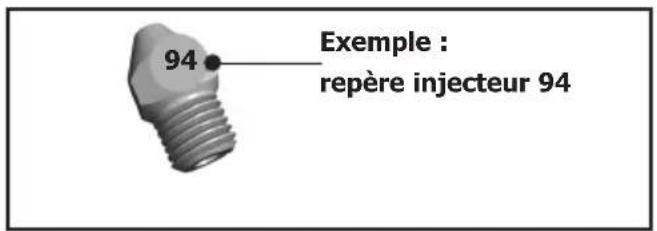

Repérage des injecteurs.... 17

Caractéristiques gaz 18

UTILISATION 19

Description de votre dessus 19

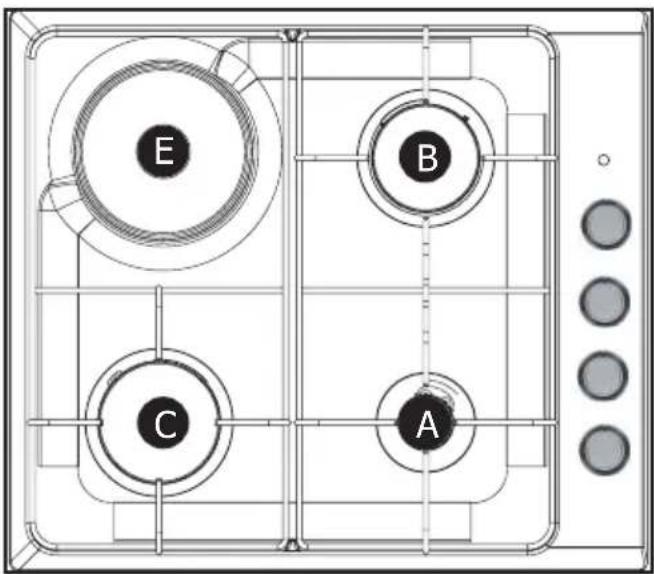

BPE6411*M....19

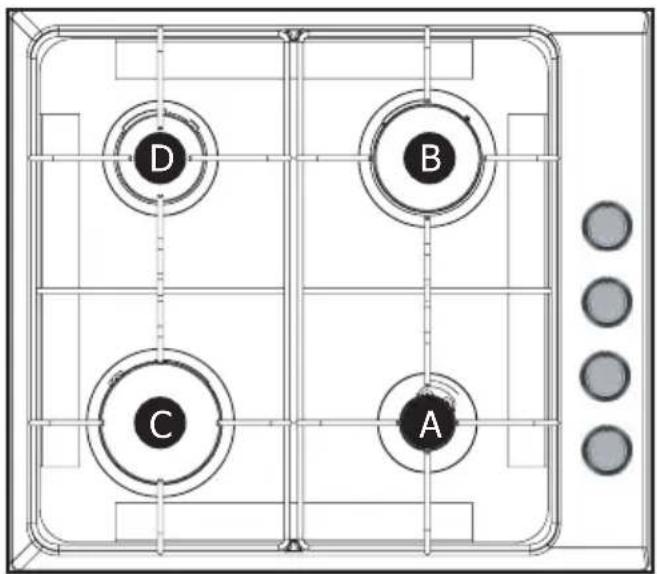

BPE6410* 19

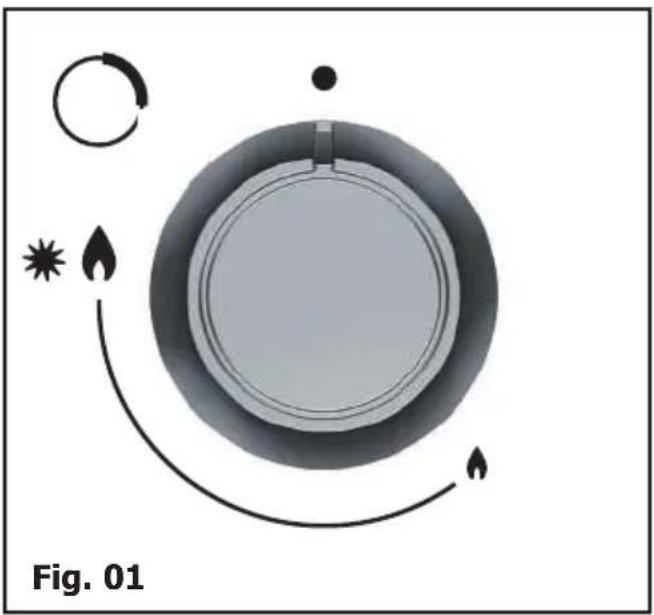

Allumage de la table....20

Récipients adaptés pour les brûleurs gaz....21

Quel brûleur utiliser en fonction de votre récipient ? ...... 21

Récipients les plus adaptés sur la plaque électrique (selon modèle) 22

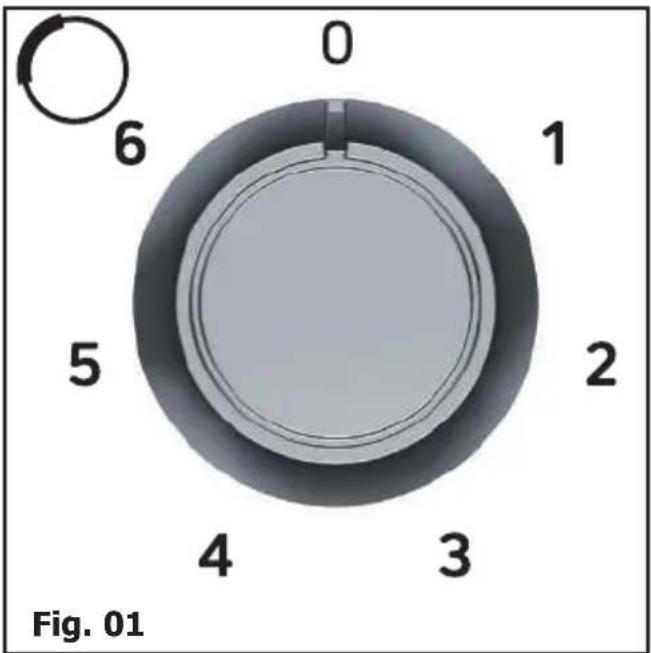

Mise en marche de la plaque électrique (selon modèle)....22

Table des matières

FR

ENTRETIEN 23

Entretenir votre appareil.... 23

MESSAGES PARTICULIERS, INCIDENTS 24

En cours d'utilisation 24

Guide de cuisson gaz.... 25

Guide de cuisson électrique.... 25

RENDEMENT ÉNERGÉTIQUE 26

SERVICE APRÈS VENTE 28

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES À LIRE AVEC ATTENTION AVANT UTILISATION ET À CONSERVER POUR DE FUTURES UTILISATIONS.

Cette notice est disponible en téléchargement sur le site internet de la marque.

Nous avons conçu cette table de cuisson pour une utilisation par des particuliers dans un lieu d'habitation.

Cet appareil doit être installé conformément aux règlementations en vigueur et utilisé seulement dans un endroit bien aéré.

Consultez ce guide avant d'installer et d'utiliser votre appareil.

Les cuissons doivent être réalisées sous votre surveillance.

Ces tables de cuisson destinées exclusivement à la cuisson des boissons et denrées alimentaires ne contiennent aucun composant à base d'amiante.

Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Il doit être installé et raccordé conformément aux règles en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.

L'utilisation d'un appareil de cuisson au gaz conduit à la production de chaleur et d'humidité dans le local où il est installé.

Veillez à assurer une bonne aération de la cuisine : maintenir ouverts les orifices d'aération naturelle, ou installez un dispositif d'aération mécanique.

Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire ; par exemple en ouvrant une fenêtre, ou une aération plus efficace ; par exemple en augmentant la puissance de la ventilation mécanique si elle existe.

Ne rangez pas dans le meuble situé sous votre table de cuisson vos produits d'entretien ou inflammables (atomiseur ou récipient sous pression, ainsi que papiers, livres de recettes...).

Si vous utilisez un tiroir placé sous la table, nous vous déconseillons le rangement d'objets craignant la température (plastiques, papiers, bombes aérosols, etc.).

Votre table doit être déconnectée de l'alimentation (électrique et gaz) avant toute intervention.

En branchant des appareils électriques sur une prise de courant située à proximité, assurez-vous que le câble d'alimentation ne soit pas en contact avec les zones chaudes.

La fiche de prise de courant doit être accessible après installation.

La marque de conformité CE est apposée sur ces tables.

Cet appareil est destiné à être installé sur un plan de travail uniquement.

MISE EN GARDE :

N'utilisez des protections de tables que si elles ont été conçues par le fabricant de ces appareils de cuisson ou si elles sont recommandées par ce fabricant dans les instructions d'utilisation incorporées dans l'appareil. L'utilisation de protections inappropriées peut provoquer des accidents.

Par mesure de sécurité, après utilisation, n'oubliez pas de fermer le robinet de commande générale du gaz distribué par canalisation ou le robinet de la bouteille de gaz butane/propane.

Lorsqu'une manette devient difficile à tourner, NE FORCEZ PAS. Demandez d'urgence l'intervention de l'installateur.

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus, et par des personnes aux capacités physiques, sensorielles ou mentales réduites, ou dénuées d'expérience et de connaissance, si elles ont pu bénéficier d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil de façon sûre et en ont compris les risques encourus. Les enfants ne doivent pas jouer avec l'appareil. Les opérations de nettoyage et de maintenance ne doivent pas être faites par des enfants laissés sans surveillance.

Ne pas utiliser d'appareil de nettoyage à la vapeur.

Il doit être possible de déconnecter l'appareil du réseau d'alimentation, soit à l'aide d'une fiche de prise de courant, soit en incorporant un interrupteur dans les canalisations fixes conformément aux règles d'installation.

N'utilisez pas des récipients qui dépassent les bords de la table de cuisson.

Nous ne recommandons pas de dispositif de protection de table.

Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

Si le câble d'alimentation est endommagé, il doit être remplacé par un câble de type H05V2V2F, 3 conducteurs de 1 mm².

L'appareil n'est pas destiné à être mis en fonctionnement au moyen d'une minuterie externe ou d'un système de commande à distance séparé.

Avant l'installation, s'assurer que les conditions de distribution locale (nature du gaz et pression du gaz) et le réglage de l'appareil sont compatibles.

L'installation est réservée aux installateurs et techniciens qualifiés.

Cette table est conforme à la norme EN 60335-2-6 en ce qui concerne les échauffements

des meubles de classe 3 en ce qui concerne l'installation (selon norme EN 30-1-1).

AVERTISSEMENT :

Le processus de cuisson est à surveiller. Un processus de cuisson court est à surveiller sans interruption.
Non surveillée, une cuisson sur une table de cuisson et utilisant de la graisse ou de l'huile peut s'avérer dangereuse et provoquer un incendie.

ATTENTION :

Utiliser uniquement des systèmes de protection conçus par le fabricant de l'appareil de cuisson ou indiquées par le fabricant de l'appareil dans le mode d'emploi pour une utilisation appropriée ou le système de protection intégré dans l'appareil. Le recours à des systèmes de protections inappropriées peut causer des accidents.

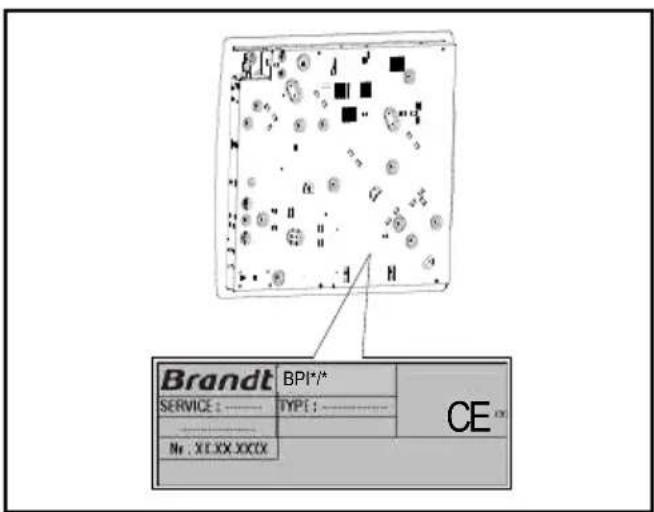

Afin de retrouver aisément à l'avenir les références de votre appareil, nous vous conseillons de les noter en page "Service Après-Vente et Relations Consommateurs" (cette page vous explique également où les trouver sur votre appareil).

MISE EN GARDE : l'appareil et ses parties accessibles deviennent chaudes au cours de l'utilisation.

Faire attention à ne pas toucher les éléments chauffants. Les enfants de moins de 8 ans

doivent être tenus à l'écart à moins qu'ils ne soient surveillés en permanence.

- Pour la cuisson, n'utilisez jamais de feuille de papier d'aluminium. Ne déposez jamais de produits emballés avec de l'aluminium, ou en barquette d'aluminium, sur votre table de cuisson.

L'aluminium fondrait et endommagerait définitivement votre appareil de cuisson.

- Les conditions de réglage de cet appareil sont inscrites sur l'étiquette située dans la pochette ou la plaque signalétique.

MISE EN GARDE : cuire sans surveillance sur une table de cuisson avec de la graisse ou de l'huile peut être dangereux et peut causer un incendie.

Ne jamais tenter d'éteindre un feu avec de l'eau mais éteindre l'appareil, puis couvrir la flamme avec un couvercle ou une couverture anti-feu.

MISE EN GARDE : risque d'incendie : ne rien stocker sur les surfaces de cuisson.

Environnement

Les matériaux d'emballage de cet appareil sont recyclables.

— L'appareil n'est pas destiné à être mis en fonctionnement au moyen d'une minuterie externe ou d'un système de commande à distance séparé. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.

— Votre appareil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que les appareils usagés ne doivent pas être mélangés avec d'autres déchets.

Le recyclage des appareils qu'organise votre fabricant sera ainsi réalisé dans les meilleures conditions, conformément à la directive européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques. Adressez vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.

— Nous vous remercions pour votre collaboration à la protection de l'environnement.collaboration à la protection de l'environnement.

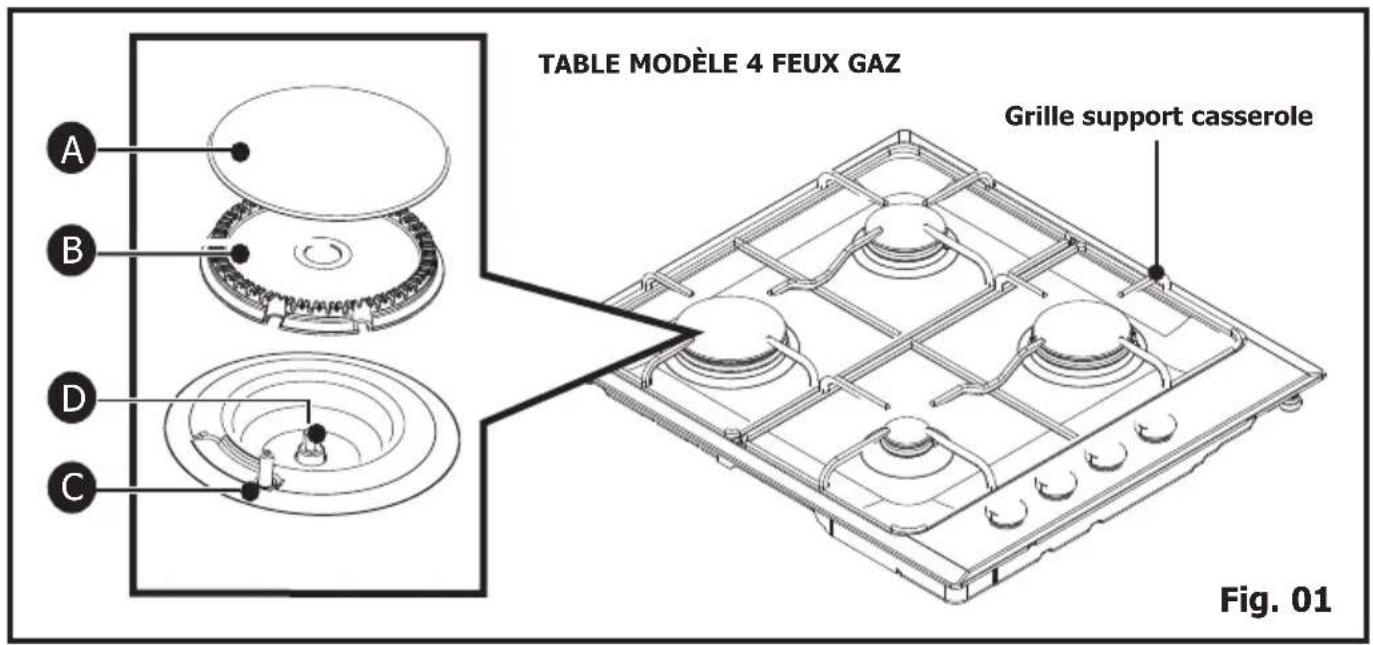

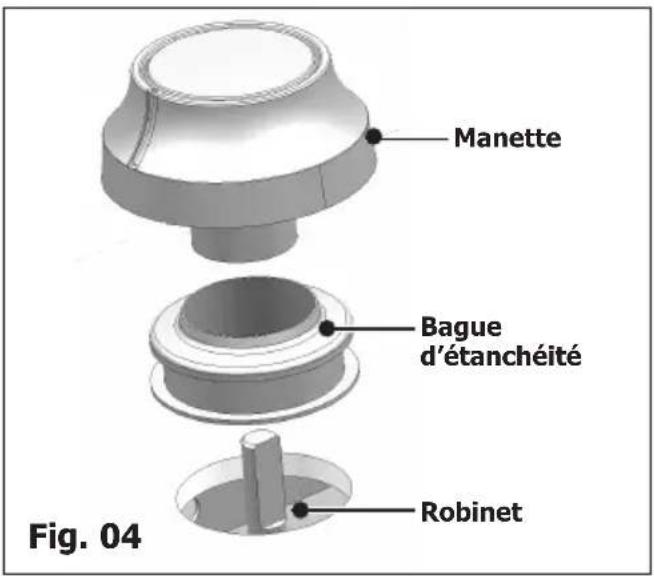

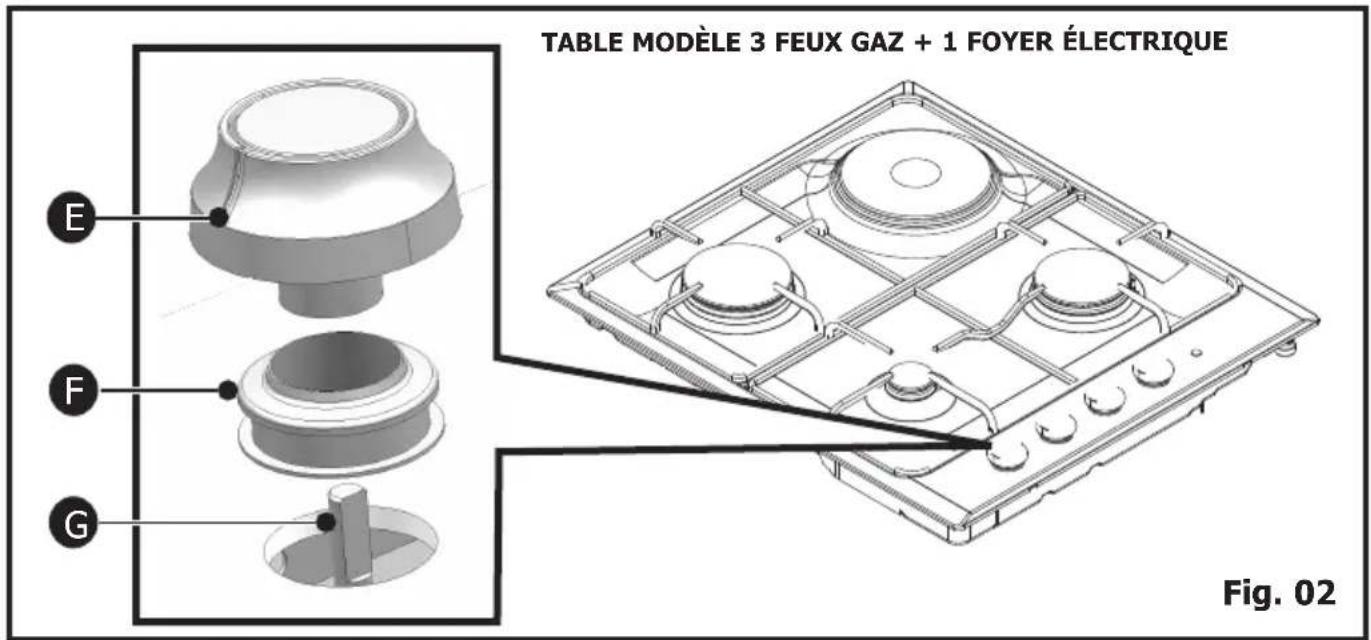

Description de votre table

A Chapeau de brûleur

D Injecteur

G Robinet

B Tête de brûleur

E Manette

C Bougie d'allumage

F Bague d'étanchéité

Conseils

Ce guide d'installation et d'utilisation est valable pour plusieurs modèles. De légères différences de détails et d'équipements peuvent apparaître entre votre appareil et les descriptions présentées.

Choix de l'emplacement

Votre appareil doit être encastré dans le plateau d'un meuble support de 3 cm d'épaisseur minimum, fait en matière qui résiste à la chaleur, ou bien revêtu d'une telle matière.

Pour ne pas gêner la manoeuvre des ustensiles de cuisson, il ne doit y avoir à droite, ou à gauche, ni meuble ni paroi à moins de 30 cm de la table de cuisson.

Si une cloison horizontale est positionnée sous la table, celle-ci doit être située entre 10 cm et 15 cm par rapport au-dessus du plan de travail. Dans tous les cas, ne rangez pas d'atomiseur ou de récipient sous pression dans le compartiment qui pourrait exister sous la table (voir chapitre « Consignes de sécurité »).

Encastrement

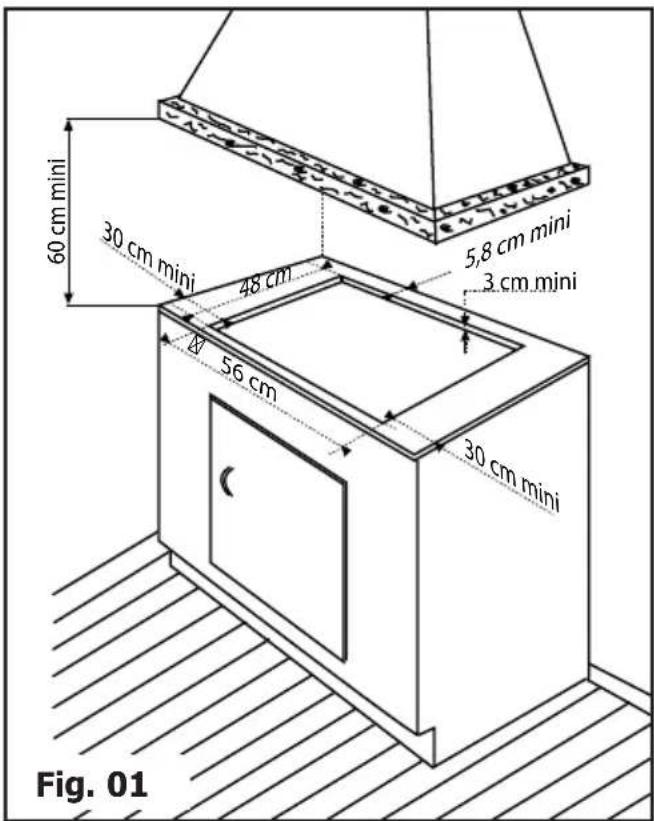

Se conformer au croquis (Fig. 01).

— Retirez les grilles support casserole, les chapeaux de brûleur et les têtes de brûleurs en repérant leur position.

— Retournez la table et posez-la avec précaution au-dessus de l'ouverture du meuble pour ne

APPAREIL
	Largeur	Profondeur	Épaisseur
Découpe meuble	56 cm	49 cm	suivant meuble
Dimension hors tout au-dessus du plan de travail	60 cm	53 cm	5,8 cm
Dimension hors tout au-dessous du plan de travail	55 cm	47,5 cm	3,4 cm

pas endommager les manettes et les bougies d'allumage.

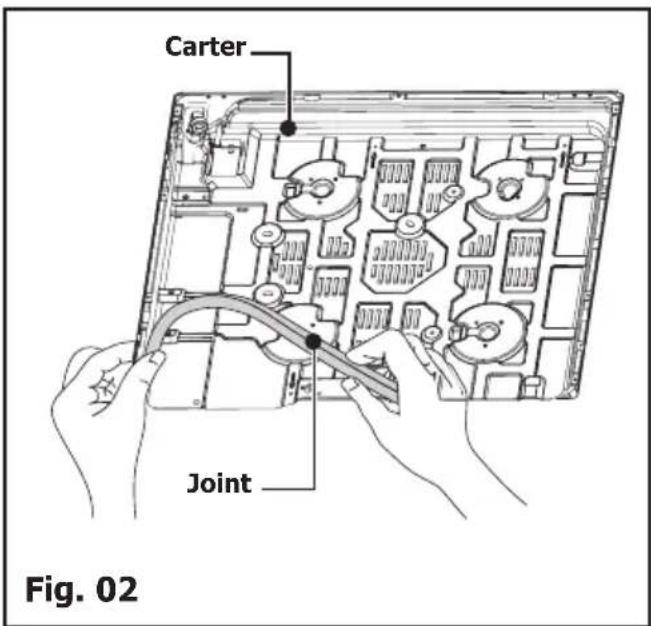

— Pour assurer l'étanchéité entre le carter et le plan de travail, collez le joint mousse sur le pourtour extérieur du carter, avant l'installation de la table(Fig. 02).

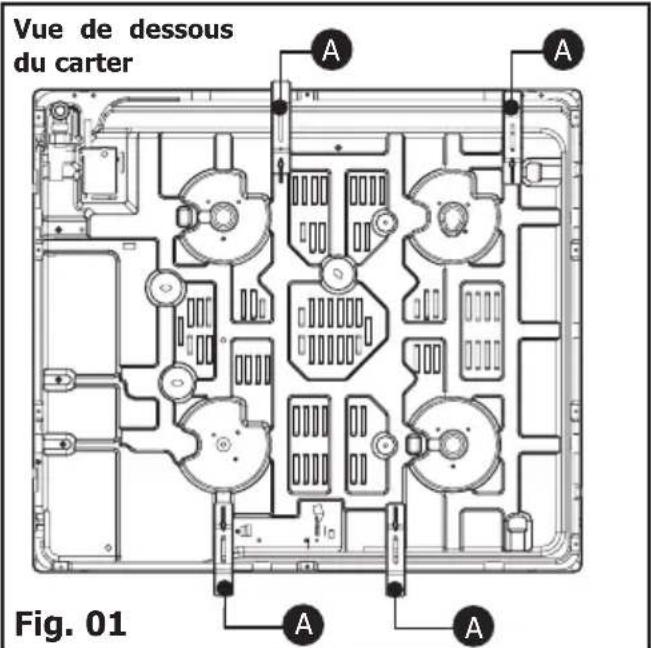

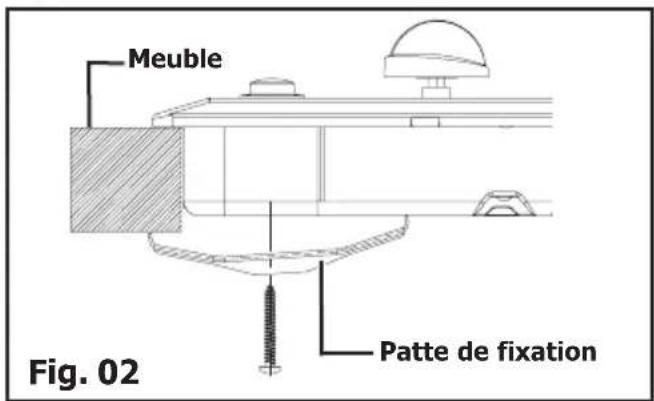

Conseils d'encastrement Raccordement électrique

A Patte de fixation

— Placez votre table de cuisson dans l'ouverture du meuble support en prenant soin de tirer la table vers soi.

— Placez les têtes de brûleurs, les chapeaux, et les grilles support casserole.

Raccordez votre table au gaz (voir chapitre « Raccordement gaz ») et à l'électricité (voir chapitre « Raccordement électrique »).

— Immobiliser la table au moyen de pattes de fixation livrées avec leurs vis (Fig. 02) se fixant aux coins du carter. Utilisez impérativement les trous prévus à cet effet suivant le dessin ci-dessus (Fig. 01).

— Arrêtez de visser quand la patte de fixation commence à se déformer.

Ne pas utiliser de visseuse.

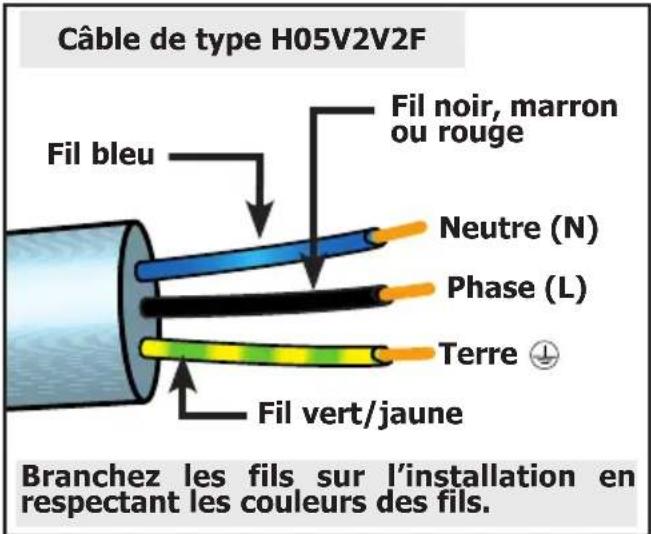

L'appareil doit être branché avec un câble d'alimentation normalisé à 3 conducteurs de 1 mm² (1 ph + 1 N + terre) qui doivent être raccordés sur le réseau 220\~240 Volts par l'intermédiaire d'une prise de courant normalisée CEI 60083 ou d'un dispositif de coupure omnipolaire conformément aux règles d'installation. Le fil de protection (vert-jaune) est relié à la borne terre de l'appareil et doit être relié à la terre de l'installation.

La fiche de prise de courant doit être accessible après installation.

SECTION DU CÂBLE À UTILISER
Tension 220-240 V~ - 50 Hz
Câble H05V2V2F - T90	3 conducteurs dont1 pour la terre
Section des conducteurs en mm ^2	1
Fusible 10 A

Important

— Le fil de protection (vert/jaune) est relié à la borne de terre ⏻ de l'appareil et doit être relié à la borne de terre ⏻ de l'installation.

— En cas d'utilisation d'une table de cuisson qui ne serait pas reliée à la terre ou comportant une prise de terre défectueuse, la responsabilité du constructeur ne saurait être engagée en cas d'incident et de leurs conséquences éventuelles.

Raccordement gaz Remarques préliminaires

Si votre table de cuisson est installée au-dessus d'un four ou si la proximité d'autres éléments chauffants risque de provoquer un échauffement du raccordement, il est impératif de réaliser celui-ci en tube rigide. Si un tuyau flexible ou un tube souple (cas du gaz butane) est utilisé, il ne doit pas entrer en contact avec une partie mobile du meuble ni passer dans un endroit susceptible d'être encombré.

Le raccordement gaz doit être effectué conformément aux règlements en vigueur dans le pays d'installation.

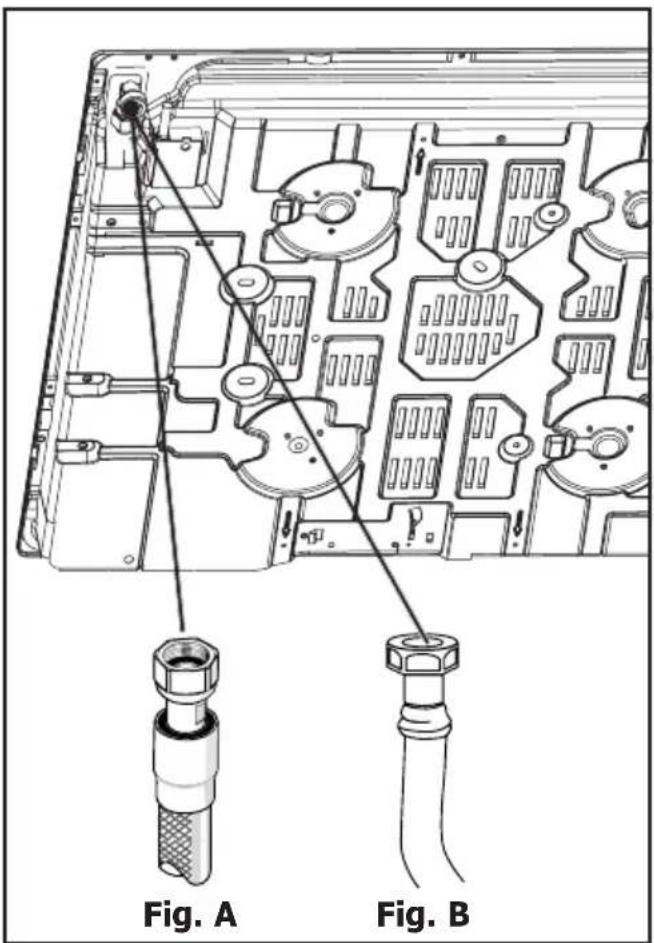

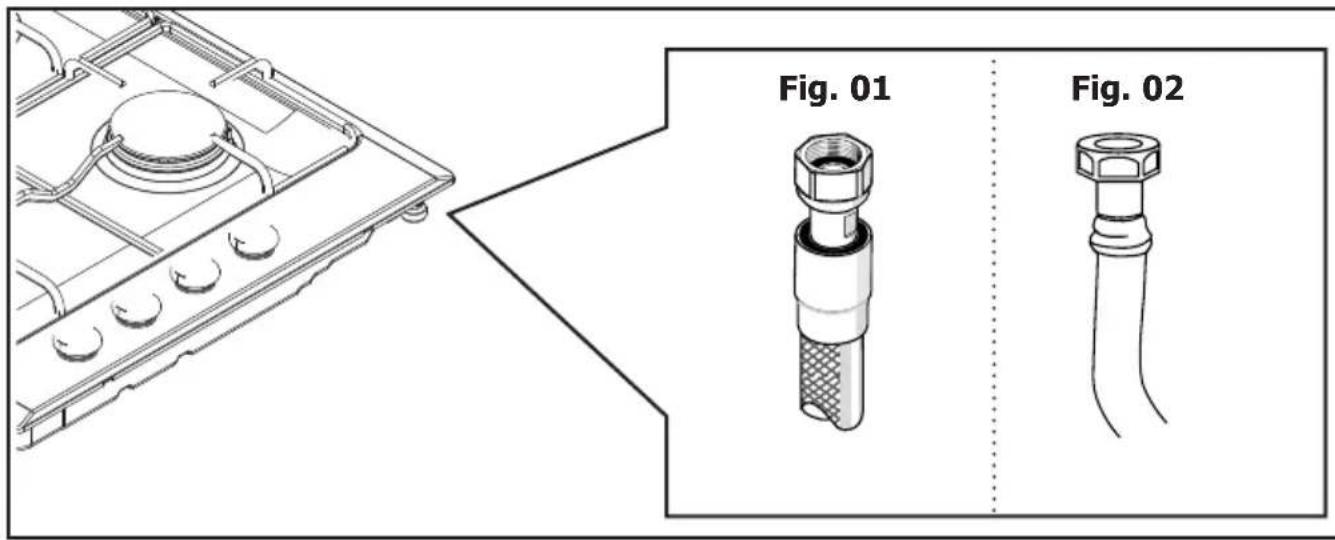

Gaz distribué par canalisation gaz naturel

Pour votre sécurité, vous devez choisir exclusivement l'un des 3 raccordements suivants :

— RACCORDEMENT AVEC UN TUBE RIGIDE EN CUIVRE À EMBOUTS MÉCANIQUES VISSABLES (appellation norme gaz G1/2). Réalisez le raccordement directement à l'extrémité du coude monté sur l'appareil.

— RACCORDEMENT AVEC UN TUBE FLEXIBLE MÉTALLIQUE (INOX) ONDULEUX À EMBOUTS MÉCANIQUES VISSABLES (conforme à la norme NF D 36-121) dont la durée de vie est illimitée (Fig. A).

— RACCORDEMENT AVEC UN TUYAU FLEXIBLE CAOUTCHOUC RENFORCÉ À EMBOUTS MÉCANIQUES VISSABLES (conforme à la norme NF D 36-103) dont la durée de vie est de 10 ans (Fig. B).

Important

Lors du raccordement gaz de votre table, si vous êtes amené à changer l'orientation du coude monté sur l'appareil :

• Changez la rondelle d'étanchéité.
• Vissez l'écrou du coude en ne dépassant pas un couple de vissage de 17 N.m.

Gaz distribué par bouteille ou réservoir (gaz butane/propane)

Pour votre sécurité, vous devez choisir exclusivement l'un des 3 raccordements suivants :

— Raccordement avec un tube rigide en cuivre à embouts mécaniques vissables (appellation norme gaz G1/2). Réalisez le raccordement directement à l'extrémité du coude monté sur l'appareil.

— Raccordement avec un tube flexible métallique (inox) onduleux à embouts mécaniques vissables (conforme à la norme NF D 36-125) dont la durée de vie est illimitée (Fig. 01).

— Raccordement avec un tuyau flexible caoutchouc renforcé à embouts mécaniques vissables (conforme à la norme XP D 36-112) dont la durée de vie est de 10 ans (Fig. 02).

Important

Tous les tubes souples et tuyaux flexibles dont la durée de vie est limitée doivent avoir une longueur maximum de 2 mètres et être visitables sur toute la longueur. Ils doivent être remplacés avant leur date limite d'utilisation (marquée sur le tuyau). Quel que soit le moyen de raccordement choisi, assurez-vous de son étanchéité, après installation, avec de l'eau savonneuse.

En France, vous devez utiliser un tube ou un tuyau portant l'estampille NF Gaz

Changement de gaz

Important

Votre appareil est livré pré-réglé pour le gaz naturel. Les injecteurs nécessaires à l'adaptation au butane/propane sont dans la pochette contenant ce guide.

À chaque changement de gaz, vous devrez successivement :

— Adapter le raccordement gaz
— Changer les injecteurs
— Régler les ralentis des robinets.

Adaptez le raccordement gaz :

Reportez-vous au paragraphe « Raccordement gaz ».

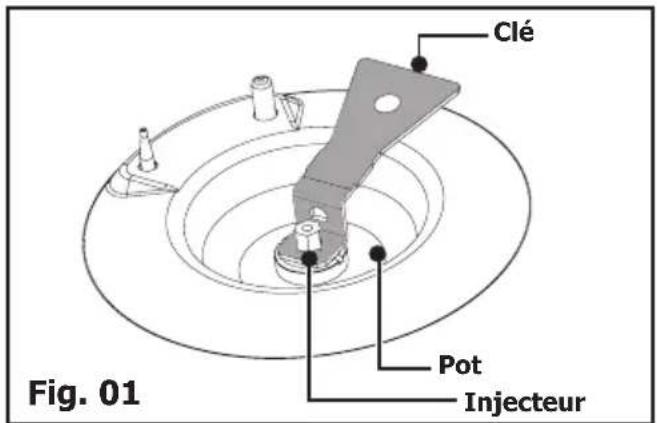

Changez les injecteurs :

— Retirez les grilles, les chapeaux, et les têtes de tous les brûleurs.
— Dévissez à l'aide de la clé fournie les injecteurs situés dans le fond de chaque pot et ôtez-les (Fig. 01).
— Montez à la place les injecteurs du gaz correspondant, conformément au repérage des injecteurs et au tableau des caractéristiques gaz en fin de chapitre ; pour cela :
— Vissez-les d'abord manuellement jusqu'au blocage de l'injecteur.
— Engagez à fond la clé sur l'injecteur.

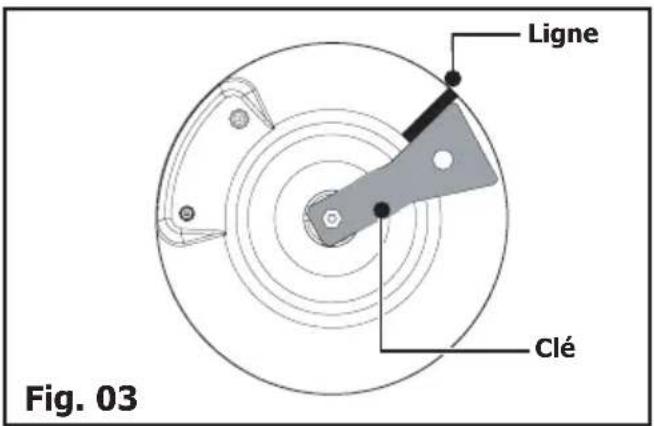

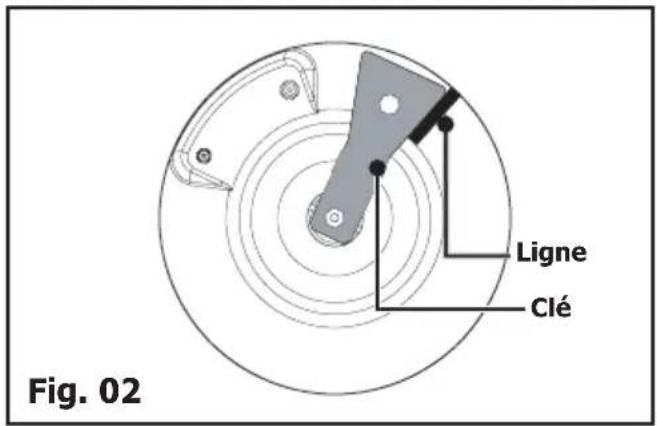

— Tracez une ligne sur la plaque d'âtre à l'aide d'un crayon à l'endroit indiqué (Fig. 02).
— Tournez la clé dans le sens des aiguilles d'une montre jusqu'à ce que la ligne apparaisse de l'autre côté (Fig. 03).

Important

Ne pas dépasser cette limite sous peine de détérioration du produit.

— Remontez les têtes de brûleurs, les chapeaux et les grilles support casserole.

Conseils

À chaque changement de gaz, cochez la case correspondante sur l'étiquette collée sur l'appareil. Reportez-vous aux paragraphes « Raccordement Gaz » et « Changement de Gaz » de la notice.

Réglez les ralentis des robinets

Ceux-ci sont situés sous les manettes (Fig. 04).

— Agissez robinet par robinet.

— Enlevez les manettes, les bagues d'étanchéité, en les tirant vers le haut.

- PASSAGE DU GAZ NATUREL EN GAZ BUTANE/PROPANE

- A l'aide d'un petit tournevis plat, vissez à fond la vis de réglage des ralentis en laiton (jaune) (Fig. 05), dans le sens des aiguilles d'une montre.

- Remontez les bagues d'étanchéité, les manettes en veillant à leur sens d'orientation et assurez-vous que les manettes soient bien enfoncées.

- PASSAGE DU GAZ BUTANE/PROPANE EN GAZ NATUREL

- Dévissez la vis de réglage des ralentis en laiton (jaune) (Fig. 05), à l'aide d'un petit tournevis plat, de 2 tours dans le sens inverse des aiguilles d'une montre.

- Remontez la manette.

- Allumez le brûleur, en position maximum, et passez en position ralenti.

- Enlevez de nouveau la manette, puis tournez la vis de réglage dans le sens des aiguilles d'une montre jusqu'à la position la plus basse avant l'extinction des flammes.

- Remontez la bague d'étanchéité et la manette.

- Exécutez plusieurs manoeuvres de passage de débit maximum à ralenti : il ne faut pas que la flamme s'éteigne ; sinon dévissez la vis de réglage de manière à obtenir la bonne tenue de la flamme lors de ces manoeuvres.

Repérage des injecteurs

Le tableau ci-dessous indique les implantations des injecteurs sur votre appareil en fonction du gaz utilisé.

Chaque numéro est marqué sur l'injecteur.

Modèle 4 feux gaz *
Gaz Naturel

Gaz Butane/Propane

Modèle 3 feux gaz* + 1 plaque électrique

Gaz Naturel

Gaz Butane/Propane

Caractéristiques gaz

	FR - GB	FR - GB	FR - GB	FR
Appareil destiné à être installé en :FR ...... cat : II2E+3+GB ...... cat : II2H3+Débit horaire ci-dessous :à 15°C sous 1013 mbar	ButaneG3028-30 mbar 37	PropaneG31mbar 20 mbar	GazNaturelG2025 mbar	GazNaturelG25
BRÛLEUR RAPIDERepère marqué sur l'injecteur 7R 7R 1R 1RDébit calorifique nominal (kW) 2,25 2,25 2,35 2,35Débit horaire (g/h) 164 161Débit horaire (l/h)
BRÛLEUR GRAND RAPIDERepère marqué sur l'injecteurDébit calorifique nominal (kW) 3,20 3,20 3,05 3,05Débit horaire (g/h) 233 229Débit horaire (l/h)	88A	88A	137224 260	137338
BRÛLEUR SEMI-RAPIDERepère marqué sur l'injecteurDébit calorifique nominal (kW) 1,50 1,50 1,50 1,50Débit horaire (g/h) 109 107Débit horaire (l/h)	62	62	94143	94166
BRÛLEUR AUXILIAIRERepère marqué sur l'injecteurDébit calorifique nominal (kW) 0,70 0,70 0,85 0,85Débit horaire (g/h) 51 50Débit horaire (l/h)	45	45	6381	6394
TABLE 4 FEUX GAZ AVEC GRAND RAPIDEDébit calorifique totalDébit maximum(kW)(g/h)(l/h)	7,65 7,65 7,75557 547	7,75
			738 858
TABLE 3+1 PLAQUE ÉLECTRIQUE 1500 WAVEC GRAND RAPIDEDébit calorifique totalDébit maximum(kW)(g/h)(l/h)	6,15 6,15 6,25448 440	6,25
			595 692

Description de votre dessus

BPE6411*M

BPE6410*

A Brûleur auxiliaire 0,85 kW (*)
B Brûleur rapide 2,35 kW (*)
© Brûleur grand rapide 3,05 kW (*)
D Brûleur semi-rapide 1,50 kW (*)
E Plaque électrique 1,50 kW - diamètre 145 mm

(*) Puissances obtenues en gaz naturel G20

Allumage de la table

Chaque brûleur est contrôlé par un robinet, dont l'ouverture se fait en appuyant et en tournant dans le sens inverse des aiguilles d'une montre.

Le point « ● » correspond à la fermeture du robinet.

— Choisissez le brûleur désiré en vous repérant aux symboles situés près des manettes (ex. : brûleur arrière droit ○).

Votre table est munie d'un allumage des brûleurs intégrés aux manettes.

Pour allumer un brûleur, appuyez sur le bouton d'allumage électronique en tournant la manette vers la position maximum

Maintenez la pression sur le bouton d'allumage jusqu'à ce que le brûleur soit allumé.

Le réglage vers un débit réduit s'effectue entre le symbole et la symbole.

En cas d'extinction accidentelle de la flamme, il suffit de réallumer normalement en suivant les instructions de l'allumage.

— En cas d'extinction de la flamme, il suffit de réallumer normalement en suivant les instructions de l'allumage.
— Les flammes du brûleur sont plus petites au niveau des doigts de grille pour protéger l'émail de la grille.
— Le bruit généré par certains brûleurs est lié à leur forte puissance et à la combustion du gaz ; cela ne dégrade en rien la qualité de la cuisson.
— En cas de panne de courant, approchez une allumette du brûleur que vous aurez préalablement ouvert.

Récipients adaptés pour les brûleurs gaz Quel brûleur utiliser en fonction de votre récipient ?

Diamètre du récipient Brûleur Usage

18 à 28 cm Grand rapide Fritures - Ébullition

16 à 28 cm Rapide Aliments à saisir

12 à 24 cm

Semi-rapide Sauces - Réchauffage

Auxiliaire Mijotage

Important

— Réglez la couronne de flammes de façon que celles-ci ne débordent pas du pourtour du récipient (Fig. 01).

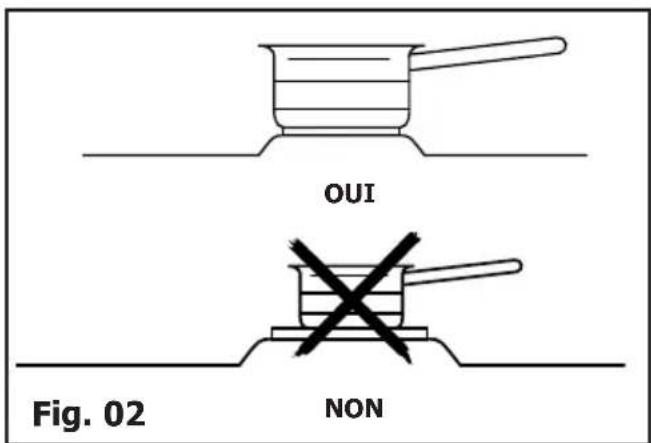

— N'utilisez pas de récipient à fond concave ou convexe (Fig. 02).
— N'utilisez pas des récipients qui recouvrent partiellement les manettes.
— Ne laissez pas fonctionner un foyer gaz avec un récipient vide.

BON

MAUVAIS

Fig. 01

CONVEXE

CONCAVE

Conseils

Maintenez ouverts les orifices d'aération naturelle de votre habitation, ou installez un dispositif d'aération mécanique (hotte de ventilation mécanique). Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire, par exemple en ouvrant une fenêtre, ou une aération plus efficace, par exemple en augmentant la puissance de la ventilation mécanique si elle existe (un débit d'air minimum de 2 m³/h par kW de puissance gaz est nécessaire).

Exemple : 60 cm – 4 feux gaz

Puissance totale :

$$ 1, 5 + 2, 3 5 + 3, 1 5 + 0, 8 5 = 7, 7 5 \mathrm{kW} $$

7,75 kW × 2 = 15,5 m³/h de débit minimum.

Fig. 02

Fig. 03

Récipients les plus adaptés sur la plaque électrique (selon modèle)

Utilisez des récipients à fond plat qui plaquent parfaitement à la surface du foyer:

— en acier inoxydable avec fond trimétal épais ou « sandwich »,
— en aluminium avec fond (lisse) épais,
— en acier émaillé.

Mise en marche de la plaque électrique (selon modèle)

Positionnez la manette sur le repère qui convient à la cuisson souhaitée (Fig. 01) (voir tableau des cuissons en fin de notice). Le voyant de mise sous tension du foyer s'allume.

À la première utilisation, laissez chauffer la plaque à vide, à l'allure maximum, pendant 3 minutes, pour durcir le revêtement.

Conseils

— Utilisez un récipient de taille adaptée : le diamètre du fond doit être égal ou supérieur au diamètre du foyer électrique (Fig. 02).
— Effectuez les fins de cuisson en mettant la manette en position arrêt « O » afin de bénéficier de la chaleur accumulée dans la plaque.
— Utilisez un couvercle sur votre récipient le plus souvent possible pour réduire les pertes de chaleur par évaporation.

Important

— Ne laissez pas fonctionner un foyer électrique sans récipient (sauf à la première utilisation), ou avec un récipient vide.
— La plaque électrique reste chaude un certain temps après la mise en position « O » de la manette. Ne pas toucher cette zone, risque de brûlures.

Entretenir votre appareil

ENTRETIEN COMMENT PROCÉDER ?		PRODUITS/ACCESSOIRES À UTILISER
Des bougies et des injecteurs	En cas d'encrassement des bougies d'allumage, nettoyez-les à l'aide d'une petite brosse à poils durs (non métallique).L'injecteur gaz se trouve au centre du brûleur en forme de pot. Veillez à ne pas l'obstruer lors du nettoyage, ce qui perturberait les performances de votre table. En cas d'obstruction, utilisez une épingle à nourrice pour déboucher l'injecteur.	- Petite brosse à poils durs.- Épingle à nourrice
Des grilles et des brûleurs gaz	Dans le cas de tâches persistantes, utilisez une crème non abrasive, puis rincez à l'eau claire. Essuyez soigneusement chaque pièce du brûleur avant de réutiliser votre table de cuisson.	- Crème à récurer douce.- Éponge sanitaire.
De la plaque électrique	- La plaque chauffante est protégée par un revêtement noir, il faut donc éviter l'emploi de tout produit abrasif. Après chaque usage essuyez-la avec un chiffon gras.- Si la plaque vient à rouiller, enlevez-la et reconstituez le revêtement noir avec un produit rénovateur haute température du commerce.	- Produit rénovateur du commerce.
De l'émail ou de l'inox	Pour nettoyer l'émail de la table, utilisez une crème à récurer. Faites briller avec un linge sec.Ne laissez pas séjourner sur l'émail des liquides acides tels que jus de citron, vinaigre, etc.Pour nettoyer l'inox de la table, utilisez une éponge et de l'eau savonneuse ou un produit du commerce spécial inox.	- Crème à récurer douce.- Produit du commerce spécial inox.

Important

L'entretien de votre table de cuisson est facilité si vous l'effectuez avant son refroidissement complet.

Cependant, ne nettoyez jamais votre appareil pendant son fonctionnement.

Mettez à zéro toutes les commandes électriques et gaz.

Conseils

— Préférez un nettoyage des éléments de la table à la main plutôt qu'au lave-vaisselle.
— N'utilisez pas d'éponge grattante pour nettoyer votre table de cuisson.
— Ne pas utiliser d'appareil de nettoyage à la vapeur.

?

MESSAGESFRRAR

En cours d'utilisation

VOUS CONSTATEZ QUE : QUE FAUT-IL FAIRE :
Allumage des brûleurs :Il n’y a pas d’étincelles lors de l’appuisur le bouton d’allumage.	.Vérifiez le branchement électrique de votre appareil.Vérifiez la propreté des bougies d’allumage.Vérifiez la propreté et le bon assemblage des brûleurs.Si la table est bridée sur le plan de travail, vérifiez que les pattes de fixation ne sont pas déformées.Vérifiez que les bagues d’étanchéité sous les manettes ne sortent pas de leur logement.
Lors de l’appui sur le boutond’allumage, il y a des étincelles sutous les brûleurs à la fois.	C’est normal. La fonction allumage est centralisée et commande tous les brûleurs simultanément.
Il y a des étincelles, mais le ou les brûleurs ne s’allument pas.	.Vérifiez que le tuyau d’arrivée de gaz n’est pas pincé.Vérifiez que la longueur d’arrivée de gaz est inférieure à 2 mètres.Vérifiez l’ouverture de l’arrivée de gaz.Si vous avez du gaz en bouteille ou en citerne, vérifiez que celle-ci ne soit pas vide.Si vous venez d’installer la table ou de changer la bouteille de gaz, maintenez la manette enfoncée en position d’ouverture maximum jusqu’à l’arrivée du gaz dans les brûleurs.Vérifiez que l’injecteur n’est pas bouché, et si c’est le cas, débouchez-le vavec une épingle à nourrice.Allumez votre brûleur avant d’y poser votre casserole.
Au ralenti, le brûleur s’éteint ou bien les flammes restent importantes.	Évitez les courants d’air violents dans la pièce.Vérifiez la correspondance entre le gaz utilisé et les injecteurs installés (voir le repérage des injecteurs dans chapitre « Changement de gaz »).Rappel : les tables de cuisson sont livrées d’origine en gaz de réseau (gaz naturel).Vérifiez le bon réglage des vis au ralenti (voir paragraphe « Changement de gaz »).
Les flammes ont un aspect irrégulier.	.Vérifiez la propreté des brûleurs et des injecteurs situés sous les brûleurs, l’assemblage des brûleurs, etc.Vérifiez qu’il reste suffisamment de gaz dans la bouteille.
Lors de la cuisson, les manettes deviennent chaudes.	.Utilisez de petites casseroles sur les brûleurs à proximité des manettes. Les grands récipients sont à poser sur les plus grands brûleurs, les plus éloignés des manettes. Bien installer la casserole au centre du brûleur. Elle ne doit pas déborder sur les manettes.

Guide de cuisson gaz

	PRÉPARATIONS TEMPS GRAND		RAPIDE	RAPIDE SEMI-RAPIDE	AUXILIAIRE
SOUPES	BouillonPotages épais	8-10 minutes X		X
POISSONS	Court-bouillonGrillés	8-10 minutes X8-10 minutes X
SAUCES	Hollandaise, béarnaiseBéchamel, aurore	10 minutes X X			X
LÉGUMES	Endives, épinardsPetits pois cuisinéTomates provençalesPommes de terre rissoléesPâtes	25-30 minutes XXX15-20 minutes XXX		X
VIANDES	Steak XBlanquette, Osso-bucco Escalope à la poêle 10-12 minutes X Tournedos 10 minutes X	90 minutes X
FRITURE	FritesBeignets X		X
DESSERTS	Riz au lait 25 minutes XCompote de fruitsCrêpesChocolatCrème anglaiseCafé (petite cafetière)	X3-4 minutesX3-4 minutesX10 minutes X			X

Guide de cuisson électrique

	PRÉPARATIONS	VIF6	FORT5	MOYEN3-4	MIJOTAGE2	TENIR AU CHAUD1
SOUPES	BouillonPotages épais	X X	→ X→ X	X
POISSONS	Court-bouillonSurgelés	X X	→ X→ X
SAUCES	ÉpaissesAu beurre			X	X
LÉGUMES	Endives, épinardsLégumes secsPommes de terre à l'eauPommes de terre rissolées		X X X	X X
VIANDES	SteakGrillades	X X
FRITURE	Frites	X
DESSERTS	CompoteCrêpesCrème anglaiseChocolat fonduConfitureLaitPâtesRiz au laitTenir au chaud	X X X	X X → X		X X X

Plaque signalétique/Manufacturer's nameplate/placa de indentificación/Placa de indentificação/Gerät angebrachten Schild/Targhetta segnaletica/Pá skiltet/Pá märkskylten/ πλακέτα περιγραφής/Tabliczce znamionowej/Vyrobnim štltku/Popisnom štltku/Identificatieplaatje/ Фирменной табличке

TYPE	EC (Wh/kg)*																				EC *(Wh/kg)	EE (%)*								EE*(%)
	E1000	E1500	E1500	E2000	R1200	R1500	R1800	R2300	R2500	I2000	I2200	I2800	I2800	I2800	I2800	X2800	I3100	X3600	L3600	L3600		AUX	SR	R	GR	UR	ZC	3C	BFP
AA1KRB																						NA	59,9	60,0	61,1					60,3
AA1KSB																						NA	59,6	61,0	61,2					60,6
AA1LSB																						NA	59,6	61,0	61,2					60,6
AA1MSB																						NA	59,6	61,0				53,0		57,9
AA1NSB																						NA			61,2			53,0		57,1
AA1NUB																						NA			59,8			53,2		56,5
AA1NVB																						NA	5,554	359,9
AA2ESB		191,6																			191,6	NA		61,3	61,3					61,3
AB1APB																						NA	60,1	62,4	62,0					61,5
AB1ASB																						NA	59,6	61,0	61,2					60,6
AB1AUB																						NA	59,9	61,0	59,8					60,2
AB1AVB																						NA	57,9	61,5	65,5					61,6
AB1DUB																						NA	59,9	61,0				53,2		58,0
AB2DPB		191,6																			191,6	NA		63,3	63,3					63,3
AB2DUB		191,6																			191,6	NA		61,3	61,3					61,3
AB2DVB		191,6																			191,6	NA		61,3	65,5					63,4
AB4ASB					177,3		1		83,4	180,4	9,661	260,4
AB4AUB					177,3		1		83,4	180,4	9,959	859,9
AD1HUB																						NA	59,2	59,1	58,7					59,0
AD6CUB										200,7	169,3				185,0	59,258	759,0
AP8BPB												194,7	194,7								194,7		60,1		62,0					61,1
AP8BSB												194,7	194,7								194,7		59,6		61,2					60,4
AQ6BSB												177,2	177,2								177,2		59,6		61,2					60,4
AR8AUB											182,7					170,4					176,6		59,9		59,8					59,9
AR8AVB											182,7					170,4					176,6		57,9		65,5					61,7
AT8BSB												185,3	185,3								185,3		59,6		61,2					60,4
BA1PTB																													63,763,7
BD1GUB																					NA						54,7		54,7
BD1PTB																												53,653,6
CA1FPB																						60,162,061.1
CA1FPE																						60,162,061.1
CA1FQB																						60,459,259.8
CA1FSB																						59,661,260.4
CA1FUB																						59,959,859.9
CA1FVB																						57,965,561.7
EB1ADB																					NA	62,2	63,8	62,2					62,7
EB2DDB		188,,3																			NA		63,3	63,3					63,3
FA1AKB																					NA	65,0	59,4	61,3					61,9
FA2DKB	188,3																			188,3	NA		59,4	61,3					60,4
HB1AGB				198,7																	NA	61,1	59,4	59,4					60,0
KE1AAB				198,7																	NA	57,7	55,7	56,4					56,6
KE1ABB				198,7																	NA	4,355	354,8	54,8
KE1BAB				198,7	198,7																NA	57,7	55,7		56,9				56,8
KE1QBB				198,7	198,7																NA	54,3	55,3			60,2			56,6
KE2AAB			198,7	198,7	198,7																198,7	NA	57,7	56,9					57,3
KE2BAB			198,7	198,7	198,7																198,7	NA	57,7			56,4			57,1
KE2BBB			198,7	198,7	198,7																198,7	NA	54,3	54,8					54,6
KE2FBB			198,7	198,7	198,7																198,7	NA	54,3			60,2			57,3
KE5ANA			186,4	207,3	183,4	172,2															187,3
KE5BNA			186,4	207,3	183,4	172,2															187,3
KF7ANA												198,0	198,0	195,1	180,0						192,8
KF7CNA										192,8	198,0					175,4					188,7
KF7DNA										192,8	198,0							203,9			198,2
KF9ANA										194,7	194,7	199,6	171,6								190,2
KF9LNA										191,4	194,7				182,5						189,5
KG7BNA										206,7	177,2	177,2			173,0						183,5
KG7ENA										177,2	177,2	177,2					191,9			182,1
KG7KNA										177,3	177,2	177,2	171,7								175,4
KG9BNA										180,8	172,0	172,0	173,4								174,6
KG9DNA										177,2	172,0	172,0	182,3								177,2
KG9KNA										177,2	172,0	172,0	166,4								171,9
KG9MNA										177,2	172,0	172,0	181,5								176,9
KH9BNA										180,8	172,0	172,0	173,4								174,6
KH9FNA										179,9	179,9	179,9	171,5								177,2
KH9GNA										172,0	172,0	172,0	166,4								170,1
KH9HNA										172,0	172,0	172,0	185,7								185,7
KH9JNA										172,0	172,0	172,0	180,1								174,7
KM8DPB										194,7	194,7	194,7	194,7								194,7	NA	62,4				62,4
KS6DPB										180,0	180,0	180,0	180,0								180,0	NA	63,7
MA1LSB
MA1MVB
MA1NVB
MA1MSB

FR * Suivant réglementation d'écoconception N°66/2014 du 14 janvier 2014, mesures réalisées suivant normes EN 30-2-2 et EN 60 350-2 EN * As per ecodesign regulation No. 66/2014 of 14 January 2014, measurements taken as per standards EN 30-2-2 and EN 60 350-2

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, afin de faciliter la prise en charge de votre demande, munissez-vous des références complètes de votre appareil (référence commerciale, référence service, numéro de série). Ces renseignements figurent sur la plaque signalétique collée sous l'appareil.

Vous pouvez nous contacter du lundi au samedi de 8h00 à 20h00 au :

09 69 39 25 25 Service gratuit + prix appel

Relations consommateurs FRANCE

Pour en savoir plus sur nos produits ou nous contacter, vous pouvez :

consulter notre site :

www.brandt.com

nous écrire à l'adresse postale suivante :

Service Consommateurs BRANDT

5, avenue des Béthunes

CS69526 SAINT-OUEN L'AUMÔNE

95060 CERGY PONTOISE CEDEX

nous appeler du lundi au vendredi de 8h30 à 18h00 au :

0 892 02 88 01 Service 0,50 € / min + prix appel

PIÈCES D'ORIGINE

Lors d'une intervention, demandez l'utilisation exclusive de pièces détachées certifiées d'origine.

Brandt

CONSIGNAS DE SEGURIDAD? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

RESPETO DEL MEDIO AMBIENTE? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

Respeto del medio ambiente? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

Descripción de su placa? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

INSTALACIÓN ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

EMPOTRAMIENTO ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

Consejos de empotramiento? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

Conexión eléctrica ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

Conexión de gas? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

Observaciones preliminares? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

Cambio de gas? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

Adapte la conexión de gas ?? ???? ???? ???? ???? ??

BPE6411*M? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

BPE6410*

Encendido de la placa? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

Recipientes para los quemadores de gas ? ? ? ? ? ? ? ? ? ? ? ? ?

FR * Suivant réglementation d'écoconception N°66/2014 du 14 janvier 2014, mesures réalisées suivant normes EN 30-2-2 et EN 60 350-2 EN * As per ecodesign regulation No. 66/2014 of 14 January 2014, measurements taken as per standards EN 30-2-2 and EN 60 350-2

TYPE	EC (Wh/kg)*																				EC *(Wh/kg)	EE (%)*								EE*(%)
	E1000	E1500	E1500	E2000	R1200	R1500	R1800	R2300	R2500	I2000	I2200	I2800	I2800	I2800	I2800	X2800	I3100	X3600	L3600	L3600		AUX	SR	R	GR	UR	ZC	3C	BFP
AA1KRB																						NA	59,9	60,0	61,1					60,3
AA1KSB																						NA	59,6	61,0	61,2					60,6
AA1LSB																						NA	59,6	61,0	61,2					60,6
AA1MSB																						NA	59,6	61,0				53,0		57,9
AA1NSB																						NA			61,2			53,0		57,1
AA1NUB																						NA			59,8			53,2		56,5
AA1NVB																						NA	5,554	359,9
AA2ESB		191,6																			191,6	NA		61,3	61,3					61,3
AB1APB																						NA	60,1	62,4	62,0					61,5
AB1ASB																						NA	59,6	61,0	61,2					60,6
AB1AUB																						NA	59,9	61,0	59,8					60,2
AB1AVB																						NA	57,9	61,5	65,5					61,6
AB1DUB																						NA	59,9	61,0				53,2		58,0
AB2DPB		191,6																			191,6	NA		63,3	63,3					63,3
AB2DUB		191,6																			191,6	NA		61,3	61,3					61,3
AB2DVB		191,6																			191,6	NA		61,3	65,5					63,4
AB4ASB					177,3		1	83,4	180,4	9,661	260,4
AB4AUB					177,3		1	83,4	180,4	9,959	859,9
AD1HUB																						NA	59,2	59,1	58,7					59,0
AD6CUB									200,7	169,3					185,0	59,258	759,0
AP8BPB											194,7	194,7									194,7		60,1		62,0					61,1
AP8BSB											194,7	194,7									194,7		59,6		61,2					60,4
AQ6BSB											177,2	177,2									177,2		59,6		61,2					60,4
AR8AUB										182,7						170,4					176,6		59,9		59,8					59,9
AR8AVB										182,7						170,4					176,6		57,9		65,5					61,7
AT8BSB											185,3	185,3									185,3		59,6		61,2					60,4
BA1PTB																													63,763,7
BD1GUB																						NA					54,7		54,7
BD1PTB																												53,653,6
CA1FPB																							60,162,061.1
CA1FPE																							60,162,061.1
CA1FQB																							60,479,259.8
CA1FSB																							59,661,260.4
CA1FUB																							59,979,859.9
CA1FVB																							57,965,561.7
EB1ADB																						NA	62,2	63,8	62,2					62,7
EB2DDB		188,,3																				NA		63,3	63,3					63,3
FA1AKB																						NA	65,0	59,4	61,3					61,9
FA2DKB	188,3																				188,3	NA		59,4	61,3					60,4
HB1AGB				198,7																	NA	61,1	59,4	59,4						60,0
KE1AAB				198,7																	NA	57,7	55,7	56,4						56,6
KE1ABB				198,7																	NA	4,355	354,8	34,8
KE1BAB				198,7	207,3	183,4	172,2														NA	57,7	55,7		56,9				56,8
KE1QBB				198,7	207,3	183,4	172,2														NA	54,3	55,3		60,2		56,6		56,6
KE2AAB			198,7	198,7	198,7	183,4	172,2	198,0	198,0	195,1	180,0	175,4	198,7	NA	57,7	56,9					198,7	NA	57,7	56,9	56,9	56,4	57,3	57,3	57,3
KE2BAB			198,7	198,7	198,7	183,4	172,2	198,0	198,0	195,1	180,0	175,4	198,7	NA	57,7	56,9	56,4	57,3	57,3
KE2BBB			198,7	198,7	198,7	183,4	172,2	198,0	198,0	195,1	180,0	175,4	198,7	NA	54,3	54,8	56,2	57,3	57,3
KE2FBB			198,7	198,7	198,7	183,4	172,2	198,0	198,0	195,1	180,0	175,4	198,7	NA	54,3	54,8	56,2	57,3	57,3
KE5ANA			186,4	207,3	183,4	172,2	198,0	198,0	198,0	195,1	180,0	175,4	198,7	NA	54,3	54,8	56,2	57,3	57,3
KE5BNA			186,4	207,3	183,4	172,2	198,0	198,0	198,0	195,1	180,0	175,4	198,7	NA	54,3	54,8	56,2	57,3	57,3
KF7ANA			186,4	207,3	183,4	172,2	198,0	198,0	198,0	195,1	180,0	175,4	198,7	NA	54,3	54,8	56,2	57,3	57,3
KF6CNA			186,4	207,3	183,4	172,2	198,0	198,0	198,0	195,1	180,0	175,4	198,7	NA	54,3	54,8	56,2	57,3	57,3
KIF7DNA			186,4	207,3	183,4	172,2	198,0	198,0	198,0	195,1	180,0	175,4	198,7	NA	54,3	54,8	56,2	57,3	57,3
KIFEANA			186,4	207,3	183,4	172,2	198,0	198,0	198,0	195,1	180,0	175,4	198,7	NA	54,3	54,8	56,2	57,3	57,3
KFG9NA			186,4	207,3	183,4	172,2	198,0	198,0	198,0	195,1	180,0	175,4	198,7	NA	54,3	54,8	56,2	57,3	57,3
KG7DNA			186,4	207,3	183,4	172,2	198,0	198,0	198,0	195,1	180,0	175,4	198,7	NA	54,3	54,8	56,2	57,3	57,3

FR * Suivant réglementation d'écoconception N°66/2014 du 14 janvier 2014, mesures réalisées suivant normes EN 30-2-2 et EN 60 350-2 EN * As per ecodesign regulation No. 66/2014 of 14 January 2014, measurements taken as per standards EN 30-2-2 and EN 60 350-2
