QSW-IM3216-8S8T - Commutateur QNAP - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau géré 10GbE
Dimensions (H x L x P)	43,5 x 285 x 231,5 mm
Poids net	4,26 kg
Alimentation	Adaptateur 12V CC 8A ; bornes Euroblock 9-54V CC redondant
Consommation maximale	47,463 W
Processeur	Marvell 98DX3550
Mémoire RAM	1 Go
Ports réseau	8 x RJ45 10G/5G/2,5G/1G/100M ; 8 x SFP+ 10G/1G
Port de console	1 x RJ45
Port de gestion	1 x 1GbE RJ45
Port relais	Bornes RELAYNO et RELAYCOM (20V CC, 1A max)
Facteur de forme	Montage en rack 1U
Température de fonctionnement	-30 °C à 65 °C (convection naturelle)
Humidité relative	5 % à 95 % HR sans condensation
Couleur	Noir
Garantie	1 an minimum (voir conditions QNAP)
Entretien	Nettoyer avec un chiffon doux et sec. Débrancher avant nettoyage. Ne pas utiliser de solvants.
Sécurité	Utilisation en intérieur uniquement. Respecter les consignes de décharge ESD. Tenir hors de portée des enfants.
Réparabilité	Les réparations doivent être effectuées par un centre agréé QNAP. Toute modification non autorisée annule la garantie.

FOIRE AUX QUESTIONS - QSW-IM3216-8S8T QNAP

Comment accéder à l'interface de gestion du commutateur ?

Vous pouvez accéder à l'interface via un navigateur web en tapant l'adresse IP du commutateur (par défaut 169.254.100.101) ou en utilisant Qfinder Pro. Les identifiants par défaut sont 'admin' et le mot de passe est indiqué dans la FAQ QNAP.

Quels types de câbles SFP+ sont compatibles ?

Les ports SFP+ prennent en charge les modules 10G/1G SFP+ standard. Utilisez des modules compatibles avec la norme MSA pour garantir le fonctionnement. Consultez la liste de compatibilité sur le site QNAP.

Comment réinitialiser le commutateur aux paramètres d'usine ?

Maintenez le bouton Reset enfoncé pendant 10 secondes. Le commutateur redémarrera et tous les paramètres seront réinitialisés, y compris le mot de passe administrateur.

Que signifie le voyant LED d'état système vert ?

Un voyant vert fixe indique que le commutateur est prêt et fonctionne normalement. S'il clignote, cela peut signifier une initialisation, une mise à jour du firmware ou une réinitialisation en cours.

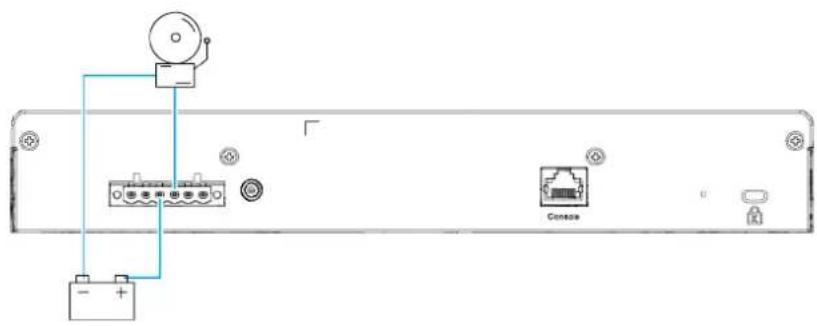

Comment utiliser le port relais pour connecter une alarme ?

Connectez la borne RELAYNO à l'alarme, la borne RELAYCOM à la borne positive d'une alimentation externe (jusqu'à 20V CC, 1A), et la borne négative de l'alimentation à l'autre borne de l'alarme. Le relais s'active via la gestion du commutateur.

Quelle est la plage de tension d'entrée pour l'alimentation redondante ?

Les entrées VIN2 et VIN3 (bornes Euroblock) acceptent une tension continue de 9 V à 54 V. Cela permet une alimentation redondante en cas de panne d'une source.

Comment mettre à jour le firmware du commutateur ?

Téléchargez le dernier firmware depuis le site QNAP. Connectez-vous à l'interface QSS, allez dans 'Maintenance' puis 'Mise à jour du firmware' et sélectionnez le fichier. Ne coupez pas l'alimentation pendant la mise à jour.

Que faire en cas de détection de boucle réseau ?

Le voyant d'état système devient rouge et le port concerné est désactivé. Vérifiez les câbles réseau et supprimez les connexions en boucle. La protection contre les boucles est intégrée. Consultez les journaux système pour plus de détails.

Comment localiser le commutateur dans un rack ?

Activez la fonction de localisation dans l'interface QSS. La LED de localisation clignotera en ambre pendant 30 minutes pour identifier physiquement l'appareil.

Le commutateur peut-il être utilisé dans un environnement résidentiel ?

Cet appareil est de classe A et peut provoquer des interférences radio. Il est conçu pour un usage commercial ou industriel. Son utilisation en résidentiel est possible mais l'utilisateur doit prendre des mesures pour éviter les interférences.

MODE D'EMPLOI QSW-IM3216-8S8T QNAP

Guide de l'utilisateur

Table des matières

1. Informations importantes

Informations de sécurité.... 3

2. Présentation produit

À propos du QSW-IM3216-8S8T....7

Spécifications matérielles....7

Contenu de la boîte....10

Composants....10

Panneau avant.... 10

Panneau arrière.... 11

LED du panneau avant....12

3. Installation et accès

Configuration requise pour l'installation....13

Configurer le commutateur....13

Connector le commutateur à un ordinateur ou au réseau.... 14

Connector le commutateur à un ordinateur.... 14

Connector le commutateur à un réseau.... 15

Accès au commutateur....16

Accéder au commutateur à l'aide d'un navigateur....16

Accéder au commutateur à l'aide de Qfinder Pro....17

4. Opérations de base

LED....19

Bouton Réinitialiser....23

Port relais....23

5. Assistance et autres ressources

6. Glossaire

Qfinder Pro....26

QSS....26

7. Notifications

Garantie limitée....27

Clause de non-responsabilité....27

Copyright et marques commerciales....28

Directive UE 2002/96 / CE relative aux déchets d'équipements électroniques et électriques (DEEE)....39

Déclaration RoHS de l'UE....40

Avis de conformité du Laser....40

Avis UKCA....40

1. Informations importantes

Emballage d'origine

Veuillez conserver l'emballage d'origine et les matériaux d'emballage. Si vous souhaitez retourner le produit ou l'envoyer pour réparation, veuillez utiliser l'emballage d'origine pour éviter tout dommage.

QNAP se réserve le droit de ne pas fournir de remboursement ou de service de garantie pour les produits endommagés en raison d'un emballage inapproprié.

Défauts matériels

Si votre produit QNAP présente des défauts matériels, renvoyez le produit à QNAP ou à un centre de service habilité de QNAP pour maintenance ou remplacement. Toute tentative de réparation ou d'effectuer des procédures de maintenance sur le produit par vous ou un tiers non habilité annule la garantie.

QNAP n'est pas responsable des dommages ou de la perte de données causés par des modifications non autorisées et l'installation d'applications tierces non prises en charge.

Pour plus de détails, consultez les Conditions de garantie de QNAP.

Informations de sécurité

Les instructions suivantes aident à assurer la sécurité personnelle et environnementale. Lisez attentivement ces instructions avant d'effectuer toute opération.

Instructions générales

• L'appareil doit être stocké en lieu sûr avec un accès restreint, contrôlé via l'utilisation d'un outil, d'un verrou et d'une clé, ou tout autre moyen de sécurité.
• Seules les personnes qualifiées, compétentes et habilitées avec la connaissance de toutes les restrictions, précautions de sécurité et des procédures d'installation et de maintenance doivent avoir un accès physique à l'appareil.

AVERTISSEMENT

Pour éviter d'endommager ou de détériorer les composants, assurez-vous que les lecteurs et les autres composants internes du système aient refroidi avant de les toucher.

Observez les procédures de décharge électrostatique (ESD) pour éviter les éventuelles blessures ou pour ne pas endommager les composants.

Alimentation

AVERTISSEMENT

Afin de réduire le risque d'incendie et de choc électrique, assurez-vous de brancher uniquement le cordon d'alimentation à une prise électrique correctement mise à la terre.

Pour éviter de graves blessures, un technicien formé doit déconnecter tous les cordons PSU de l'appareil avant d'installer ou de remplacer des composants système.

Pièces en mouvement

AVERTISSEMENT

Pales de ventilateur en mouvement : Tenez les parties de votre corps à l'écart des pales éventuelles de ventilateur en mouvement lorsque l'appareil est connecté à une source d'alimentation.

Composants en mouvement : Tenez les parties de votre corps à l'écart des autres composants éventuels en mouvement.

L'appareil ne convient pas pour une utilisation dans des lieux où peuvent se trouver des enfants.

Batterie du système

AVERTISSEMENT

DANGER D'INGESTION

• Ce produit peut contenir une pile bouton.
• Tenez les piles hors de la portée des enfants.
• Si avalée, une pile bouton au lithium peut entraîner des blessures graves ou mortelles dans les 2 heures.
• Si vous pensez que vos piles ont été avalées ou placées dans toute partie du corps, consultez immédiatement un médecin.

- Pour éviter une possible explosion de la batterie qui endommagerait ou détériorerait les composants, assurez-vous de remplacer la batterie existante par une batterie de même type.

• Jetez correctement les batteries usagées conformément aux réglementations locales ou aux instructions du fabricant de la batterie.
• Des piles même usagées peuvent provoquer des blessures graves, voire mortelles.
• Appelez un centre antipoison local pour obtenir des informations sur le traitement.
• Pour des informations sur le type et la tension de la pile bouton de votre appareil, veuillez consulter le tableau des spécifications matérielles.
• Les piles non rechargeables ne doivent pas être rechargées.
• Ne forcez pas la décharge, ne rechargez pas, ne démontez pas, ne chauffez pas et n'incinérez pas. Le non-respect de cette consigne peut entraîner des blessures dues à la ventilation, à une fuite ou à une explosion entraînant des brûlures chimiques.
• Assurez-vous que les piles sont installées correctement en respectant la polarité (+ et -).
• Ne mélangez pas des piles usagées et des piles neuves, ni des piles de marques ou de types différents, telles que des piles alcalines, des piles au carbone-zinc ou des piles rechargeables.
• Retirez et recyclez ou mettez au rebut immédiatement les piles des équipements non utilisés pendant une période prolongée, conformément aux réglementations locales.
• Il faut toujours fermer complètement le compartiment des piles. Si le compartiment des piles ne se ferme pas correctement, arrêtez d'utiliser le produit, retirez les piles et tenez-les hors de portée des enfants.

Kits de rails

Les modèles à montage en rack peuvent nécessiter des kits de rails pour l'installation dans un rack ou une armoire de serveur.

Pour garantir la sécurité de l'équipement et des personnes, veuillez lire attentivement les instructions d'installation de votre kit de rails avant d'installer le kit de rails et de monter votre appareil.

Pour vérifier si votre appareil est une unité de montage en rack, consultez le tableau des spécifications matérielles.

AVERTISSEMENT

• Quand le kit de rails est installé sur la baie de serveurs, ne déployez et ne déverrouillez pas complètement les rails, sauf quand vous montez ou démontez un appareil.
• Laisser les rails complètement déployés et non verrouillés peut entraîner la chute d'un équipement lourd. Cela peut endommager l'équipement et provoquer des blessures graves, voire mortelles.
• Avant de préparer les rails pour le montage ou le démontage des appareils, veuillez lire attentivement les instructions d'installation et vous assurer que vous les avez bien comprises.
• Ne placez aucun objet et n'ajoutez aucune charge supplémentaire sur l'appareil ou les rails quand vous montez ou démontez un appareil.
• Quand vous montez un appareil, faites-le glisser à fond dans la baie de serveurs pour verrouiller complètement les rails et fixer l'appareil à la baie de serveurs.

2. Présentation produit

Ce chapitre fournit des informations de base sur le commutateur QSW-IM3216-8S8T.

À propos du QSW-IM3216-8S8T

Le QNAP QSW-IM3216-8S8T est un commutateur géré QSW conçu pour les environnements de studio et les applications AV sur IP (audiovisuel sur protocole Internet). Le commutateur offre seize ports 10 GbE, dont huit ports utilisant des connexions RJ45 et les huit autres ports offrant des options SFP+ pour la flexibilité avec le câblage en fibre optique.

Grâce à son débit élevé, ce commutateur est adapté aux environnements NAS haute performance exigeant des taux de transfert de données importants. Il prend en charge la technologie AV sur IP, permettant la transmission de signaux audio et visuels sur des réseaux Ethernet ou fibre optique, offrant ainsi une alternative économique et flexible aux câbles HDMI traditionnels. Pour la configuration et la gestion, le commutateur comprend un port de console RJ45 pour une connexion directe à l'ordinateur et un port de gestion 1 GbE dédié pour l'accès à distance.

Le commutateur prend en charge l'alimentation redondante en courant continu de 9 à 54 V, ce qui garantit un fonctionnement continu même en cas de défaillance de l'alimentation. Sa construction robuste et ses fonctionnalités avancées en font un produit adapté aux réseaux industriels exigeant une fiabilité et des performances élevées.

Spécifications matérielles

Conseil

Les spécifications des modèles sont susceptibles d'être modifiées sans préavis. Pour consulter les dernières spécifications, rendez-vous sur https://www.qnap.com.

Important

• Utilisation en intérieur uniquement : Ce produit est conçu pour une utilisation en intérieur uniquement.
• Limite de longueur du câble d'alimentation en courant continu : La longueur du câble d'alimentation en courant continu ne doit pas dépasser 3 mètres (9,8 pi). Cette limite de longueur vise à protéger les équipements basse tension contre les pointes de tension transitoires.

Processeur Marvell® 98DX3550

ComposantQSW-IM3216-8S8T
Chipset Marvell® 98DX3550
Mémoire 1 Go
Interfaces réseau • 8 x ports 10G/5G/2,5G/1G/100M RJ45• 8 x ports 10G/1G SFP+• Port relais
Interfaces de gestion • Ports console : 1 x port RJ45• Ports de gestion : 1 port Marvell® 1 GbE 88E1512
Interface
Boutons Réinitialisation du commutateur
LED
Système • État	• Alimentation• Localisateur
Ports • Vitesse	• Liaison• Activité
Dimensions
Facteur de forme Montage en rack 1U
Dimensions (H x L x P) 43,5 x 285 x 231,5 mm(1,71 x 11,22 x 9,11 pouces)
Poids net 4,26 kg (9,39 livres)
Autres
Alimentation • Prise c.c. :	Adaptateur 12V, 8A (96W) à l'entrée de tension 1 (VIN1)Euroblock : Tension d'entrée de 9V à 54V pour l'alimentation redondante par les entrées de tension 2 et 3 (VIN2 et VIN3)RemarquePour les détails sur la tension d'entrée, voirPanneau arrière.
Consommation maximale d'énergie	47,463 W
Batterie du système Pile lithium 3V, 200 mAh, 20 x 3,2 mm, Panasonic BR-2032/BN, BR2032, conforme CCL et RoHS
Température de fonctionnement	• Température de fonctionnement en convection naturelle : -30 à 65°C (-22 à 149°F)RemarqueLe commutateur fonctionne de manière optimale dans la plage de température spécifiée quand il est placé dans des espaces ouverts ou des racks, ne nécessitant aucune mesure de refroidissement supplémentaire.• Température de fonctionnement en convection non-naturelle : -30 à 45°C (-22 à 113°F)RemarqueLe commutateur fonctionne de manière optimale dans la plage de température spécifiée quand il est refroidi par des mécanismes externes tels que des ventilateurs, la climatisation ou le refroidissement par liquide.
Humidité relative • Humidité relative sans condensation : 5 % à 95 %• WBGT : 27°C (80,6°F)
Emplacement de sécurité	Emplacement de sécurité Kensington

Contenu de la boîte

Élément Quantité
QSW-IM3216-8S8T 1
Câble d'alimentation 1
Adaptateur secteur 1
Équerres de rail 2
Kit de rails 2
Pieds en caoutchouc 4
Guide d'installation rapide (QIG) 1

Composants

Panneau avant

N° Composant N° Composant
1 Borne positive d'entrée de tension 3 (VIN3 +)	6 Borne négative d'entrée de tension 2 (VIN2 -)
2 Borne négative d'entrée de tension 3 (VIN3 -)	7 Prise d'alimentation en courant continu (VIN1)
3 Borne de port de relais RELAYCOM (commun)	8 Port console
4 Borne de port de relais RELAYNO (ouverture normale)	9 Bouton de réinitialisation du commutateur
5 Borne positive d'entrée de tension 2 (VIN2 +)	10 Emplacement de sécurité Kensington

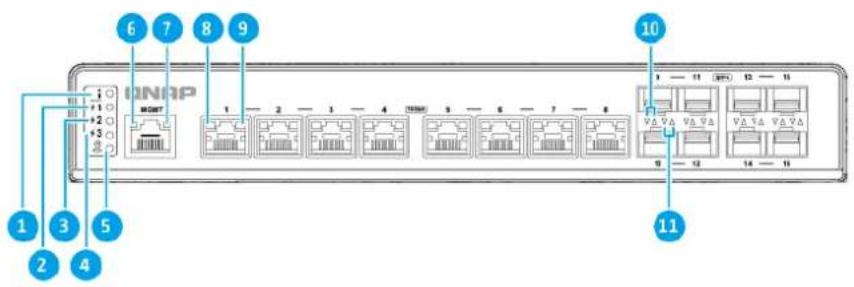

LED du panneau avant

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 VΔ VΔ VΔ VΔ VΔ VΔ VΔ VΔ

Remarque

Pour les ports 10 Gigabit SFP+, les flèches LED vers le haut correspondent aux ports de la rangée supérieure, tandis que les flèches LED vers le bas correspondent aux ports de la rangée inférieure.

N° Composant N° Composant
1 LED d'état du système 7 LED de liaison et d'activité du port de gestion
2 LED de l'alimentation 1 (VIN1) 8 LED de l'Ethernet 10 Gigabit : Vitesse 10 Gbit/s
3 LED de l'alimentation 2 (VIN2) 9 LED de l'Ethernet 10 Gigabit : Vitesse 100M/1G/2,5G/5G
4 LED de l'alimentation 3 (VIN3) 10 LED du 10 Gigabit SFP+ : Vitesse 10 Gbit/s
5 LED de localisation 11 LED du 10 Gigabit SFP+ : Vitesse 1 Gbit/s
6 LED de vitesse du port de gestion - -

3. Installation et accès

Ce chapitre décrit les étapes d'installation matérielle et d'accès au commutateur spécifiques.

Configuration requise pour l'installation

Catégorie Élément
Environnement	Température ambiante:Température de fonctionnement en convection naturelle:-30 à 65°C (-22 à 149°F)Température de fonctionnement en convection non-naturelle:-30 à 45°C (-22 à 113°F)Humidité relative sans condensation:5% à 95%WBGT:27°C (80,6°F)Surface plane, anti-statique sans exposition directe au soleil, aux liquides ou aux produits chimiquesLibre de tout objet pouvant obstruer la ventilation du commutateur ou appliquer une pression sur le commutateur ou sur le cordon d'alimentation.
Matériel et périphériques	Ordinateur ou NASCâble réseau
Outils • Tournevis Phillips n°1 ou 2	Tournevis à tête plateBracelet anti-statique

Configurer le commutateur

1. Placez votre commutateur dans un environnement qui répond aux exigences définies.

Pour plus de détails, voir Configuration requise pour l'installation.

1. Branchez le cordon d'alimentation CA du commutateur sur une prise CA en état de marche.

2. Connectez le commutateur à un ordinateur ou au réseau.

Pour plus de détails, voir Connecter le commutateur à un ordinateur ou au réseau.

1. Connectez-vous à QSS.

Connector le commutateur à un ordinateur ou au réseau

Vous pouvez connecter le commutateur à un ordinateur ou au réseau local. Pour plus de détails, consultez les rubriques suivantes :

• Connecter le commutateur à un ordinateur
• Connecter le commutateur à un réseau

Connector le commutateur à un ordinateur

Connector le commutateur à un NAS QNAP vous permet d'étendre la capacité de stockage et de sauvegarder les données sur un autre NAS via les connexions de câble réseau vers un port hôte sur le commutateur. Cependant, vous devez connecter le commutateur à un ordinateur pour configurer les paramètres.

1. Branchez le cordon d'alimentation CA du commutateur sur une prise CA en état de marche.

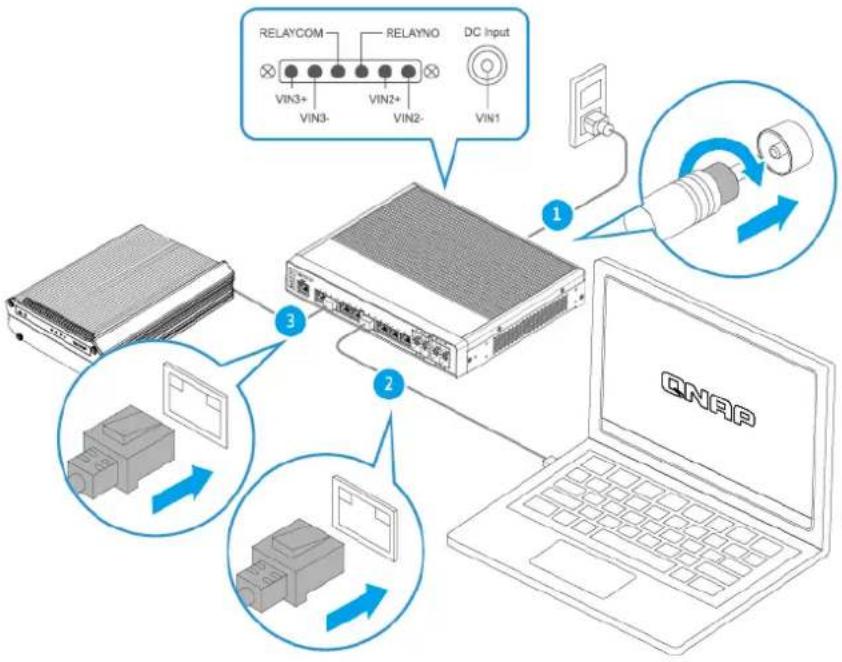

2. Connectez le commutateur à un ordinateur.

a. Connectez un câble réseau à un port hôte sur le commutateur.
b. Connectez le câble réseau à un port réseau Gigabit de l'ordinateur.

c. Facultatif : Connectez le commutateur au NAS.

Important

• Le QSW-IM3216-8S8T est conçu pour les applications industrielles. Assurez-vous que vous utilisez le type de connecteur approprié pour cet appareil.

• L'appareil prend en charge une plage de tension d'entrée en courant continu de 9 à 54 V pour les entrées de tension VIN1, VIN2 et VIN3.

• Vérifiez que l'ordinateur reconnaisse le commutateur.

a. Ouvrez Qfinder Pro sur l'ordinateur hôte.

Remarque

Pour télécharger Qfinder Pro, allez à l'adresse https://www.qnap.com/utilities.

b. Localisez le commutateur dans la liste.

Connector le commutateur à un réseau

Vous pouvez connecter le commutateur au réseau local via le port hôte.

1. Branchez le cordon d'alimentation CA du commutateur sur une prise CA en état de marche.

2. Connectez le commutateur à votre réseau local à l'aide du port hôte.

3. Exécutez Qfinder Pro sur un ordinateur qui est connecté au même réseau local.

Remarque

Pour télécharger Qfinder Pro, allez à l'adresse https://www.qnap.com/utilities.

1. Localisez le commutateur dans la liste et puis double-cliquez sur son nom ou adresse IP.

L'écran de connexion QSS apparaît.

Accès au commutateur

Méthode DescriptionConfiguration requise
Navigateur web	Vous pouvez accéder au commutateur à l'aide de n'importe quel ordinateur du même réseau si vous disposez des informations suivantes :Nom du commutateur (exemple : http:// example123/) ou adresse IPIdentifiants de connexion d'un compte utilisateur validePour plus de détails, voirAccéder au commutateur à l'aide d'un navigateur.	Ordinateur connecté au même réseau que le commutateurNavigateur web
Qfinder Pro Qfinder Pro est un utilitaire de bureau qui vous permet de localiser et d'accéder aux appareils QNAP sur un réseau spécifique. L'utilitaire prend en charge Windows, macOS, Linux et Chrome OS. Pour plus de détails, voirAccéder au commutateur à l'aide de Qfinder Pro.	Ordinateur connecté au même réseau que le commutateurNavigateur webQfinder Pro

Accéder au commutateur à l'aide d'un navigateur

Vous pouvez accéder au commutateur à l'aide d'un ordinateur sur le réseau si vous connaissez son adresse IP et les informations de connexion d'un compte d'utilisateur valide. Par défaut, les commutateurs QNAP prennent en charge la configuration du client DHCP pour l'attribution d'IP. S'il est connecté à un réseau, le commutateur obtient automatiquement une adresse IP d'un serveur DHCP.

Remarque

• Si vous ne connaissez pas l'adresse IP du commutateur, vous pouvez le localiser en utilisant Qfinder Pro.

• Si le commutateur n'est pas connecté à un réseau compatible DHCP, vous pouvez accéder à l'interface Web du commutateur en modifiant l'adresse IP de l'ordinateur sur 169.254.100.102.
  • L'adresse IP par défaut du commutateur est 169.254.100.101.

• Vérifiez que votre ordinateur est connecté au même réseau que le commutateur.

• Ouvrez un navigateur web sur votre ordinateur.
• Tapez l'adresse IP du commutateur dans la barre d'adresse.
  La page de connexion apparaît.
• Spécifiez le nom d'utilisateur et le mot de passe.

Nom d'utilisateur par défaut

Mot de passe par défaut

admin Pour plus de détails sur le mot de passe par défaut, voir cette FAQ.

1. Cliquez sur Se connecter.

La page Vue d'ensemble apparaît.

Important

Une fois le commutateur configuré, assurez-vous de modifier l'adresse IP de l'ordinateur sur la configuration d'origine.

Accéder au commutateur à l'aide de Qfinder Pro

1. Installez Qfinder Pro sur un ordinateur qui est connecté au même réseau que le commutateur.

Conseil

Pour télécharger Qfinder Pro, allez à l'adresse https://www.qnap.com/utilities.

1. Ouvrez Qfinder Pro. Qfinder Pro recherche automatiquement tous les appareils QNAP sur le réseau.

2. Localisez le commutateur dans la liste, puis double-cliquez sur son nom ou adresse IP. La page de connexion apparaît.

3. Spécilez le nom d'utilisateur et le mot de passe.

Nom d'utilisateur par défaut	Mot de passe par défaut
admin Pour plus de détails sur le mot de passe par défaut, voir cette FAQ.

1. Cliquez sur Se connecter.

La page Vue d'ensemble apparaît.

Important

Une fois le commutateur configuré, assurez-vous de modifier l'adresse IP de l'ordinateur sur la configuration d'origine.

4. Opérations de base

Ce chapitre décrit les opérations de base du commutateur.

LED

Les LED indiquent l'état du système et des informations connexes lorsque le commutateur est sous tension. Les informations suivantes sur les LED ne s'appliquent que lorsque le commutateur est connecté au réseau.

Pour plus de détails sur l'emplacement des LED, voir LED du panneau avant.

LED d'état du système

État Description
Vert • L’appareil est prêt.	Le rmware est mis à jour.Le mot de passe a été réinitialisé.L’appareil a été réinitialisé aux paramètres d’usine par défaut.
Clignote en vert	L’appareil est en cours d’initialisation.Le rmware est en cours de mise à jour.ImportantLors de la mise à jour du rmware, ne retirez pas le cordon d’alimentation et ne forcez pas l’application à quitter.L’appareil est en cours de réinitialisation.Le mot de passe de l’appareil est en cours de réinitialisation.
Rouge • Une erreur système est survenue.	Une boucle réseau a été détectée.Le système surchaule.Une erreur du ventilateur est survenue.RemarquePour plus de détails, vérilez les journaux système.

État Description

Éteint • L’appareil est hors tension.• L’appareil est prêt pour la réinitialisation du mot de passe.• L’appareil est prêt pour la réinitialisation d’usine.

LED de l'alimentation 1 (VIN1)

État Description

Vert L'alimentation de l'entrée de tension 1 (VIN1) fonctionne normalement.

Éteint Aucune alimentation n'est détectée sur VIN1.

LED de l'alimentation 2 (VIN2)

État Description

Vert L'alimentation de l'entrée de tension 2 (VIN2) fonctionne normalement.

Rouge VIN2 est en panne, mais VIN3 maintient l'alimentation.

Éteint Aucune alimentation n'est détectée sur VIN2.

LED de l'alimentation 3 (VIN3)

État Description

Vert L'alimentation de l'entrée de tension 3 (VIN3) fonctionne normalement.

Rouge VIN3 est en panne, mais VIN2 maintient l'alimentation.

Éteint Aucune alimentation n'est détectée sur VIN3.

LED de localisation

État Description
Clignote en ambre L'appareil est en cours de localisation.	RemarqueLa LED de localisation clignote pendant 30 minutes lorsque la fonction de localisation est activée.
Éteint La fonction de localisation est désactivée.

LED de vitesse RJ45 de gestion

État Description
Vert La connexion réseau fonctionne à 1 Gbit/s.
Ambre La connexion réseau fonctionne à 100 Mbit/s.
Clignote en vert ou en ambre Des données sont en cours de transmission.
Éteint Il n'y a aucune connexion réseau.

LED de liaison et d'activité RJ45 de gestion

État Description

Ambre Le port de gestion fonctionne en tant que port de liaison montante.

Clignote en ambre Des données sont en cours de transmission.

Éteint Il n'y a aucune connexion réseau.

LED de l'Ethernet 10 Gigabit

État Description
Vert La connexion réseau fonctionne à 10 Gbit/s.
Clignote en vert	L'appareil est en cours d'accès depuis un réseau 10 Gbit/s.
Ambre La connexion réseau fonctionne à 100 Mbit/s, 1 Gbit/s, 2,5 Gbit/s ou 5 Gbit/s.
Clignote enambre	L'appareil est en cours d'accès depuis un réseau 100 Mbit/s, 1 Gbit/s, 2,5 Gbit/s ou 5 Gbit/s.
Éteint • Aucun câble n'est connecté au port.
	• Échec de la négociation automatique.
	• Une incohérence de vitesse de liaison est survenue.
	• Échec de liaison du port.
	• Le port est désactivé à l'aide de l'interface du commutateur.
	• Une boucle réseau a été détectée et la protection contre les boucles a désactivé le port.

LED de 10 Gigabit SFP+

État Description
Vert La connexion réseau fonctionne à 10 Gbit/s.
Clignote en vert L'appareil est en cours d'accès depuis un réseau 10 Gbit/s.
Ambre La connexion réseau fonctionne à 1 Gbit/s.
Clignote enambre	L'appareil est en cours d'accès depuis un réseau 1 Gbit/s.
Éteint • Aucun câble n'est connecté au port.• Le port est désactivé dans QSS.• Une boucle réseau a été détectée et la protection contre les boucles adésactivé le port.

Bouton Réinitialiser

Opération Action utilisateur Résultat
Réinitialisation basique du système	Maintenez enfoncé le bouton pendant 5 secondes.	Les paramètres suivants seront restaurés aux réglages originaux :• Mot de passe d'administrateur système : Pour plus de détails sur le mot de passe par défaut, voir cette FAQ.
Réinitialisation avancée du système	Maintenez enfoncé le bouton pendant 10 secondes.	Les réglages d'usine par défaut sont restaurés.

Port relais

Le port relais du commutateur géré QSW fournit une interface pour contrôler les appareils électriques externes, tels que les alarmes ou les sonneries, à l'aide d'un mécanisme de commutation de relais. Un relais est un interrupteur électrique qui peut ouvrir ou fermer un circuit, permettant à un signal de commande de faible puissance d'activer ou de désactiver des appareils de plus grande puissance.

Le port relais comprend deux bornes principales : RELAYNO (ouverture normale) et RELAYCOM (commun).

• La borne RELAYNO est connectée à un côté de l'interrupteur. Cette borne reste ouverte jusqu'à ce que le relais soit activé, fermant ainsi le circuit.
• La borne RELAYCOM est le côté commun de l'interrupteur et est connectée à l'alimentation électrique ou au circuit de commande.

Pour connaître l'emplacement des bornes du port relais, voir Panneau arrière.

Remarque

• Le relais fonctionne sans source d'énergie interne et fonctionne uniquement comme un interrupteur électromagnétique. Pour utiliser le relais afin de contrôler des appareils externes, vous devez connecter une alimentation externe.

• Le relais peut gérer jusqu'à 20V DC et 1A. Assurez-vous que l'appareil connecté ne dépasse pas ces puissances nominales.

• Connectez la borne RELAYNO de l'interrupteur à l'alarme incendie.

• Connectez la borne RELAYCOM de l'interrupteur à la borne positive de l'alimentation externe.

• Connectez la borne négative de l'alimentation externe à l'alarme incendie.

5. Assistance et autres ressources

QNAP fournit les ressources suivantes :

Ressources URL
Documentation https://download.qnap.com
Portail de service https://service.qnap.com
Téléchargements https://download.qnap.com
Forum de la communauté https://forum.qnap.com

6. Glossaire

Qfinder Pro

Utilitaire QNAP qui vous permet de localiser et d'accéder aux périphériques QNAP dans votre réseau local

QSS

Système d'exploitation de gestion de commutateur QNAP

7. Notifications

Ce chapitre fournit des informations sur la garantie, la non-responsabilité, les licences et les règlements fédéraux.

Garantie limitée

QNAP propose un service de garantie limitée sur ses produits. Votre produit matériel de marque QNAP est garanti contre les défauts de matériaux et de fabrication pour une période d'un (1) an ou plus à partir de la date figurant sur la facture. ("Période de garantie"). Veuillez examiner vos droits légaux sur www.qnap.com/warranty,. Ces derniers peuvent être modifiés de temps à autre par QNAP à sa discrétion.

Clause de non-responsabilité

Les informations contenues dans ce document sont fournies en rapport aux produits de QNAP Systems, Inc. "QNAP". Aucune licence, expresse ou implicite, par estoppel ou autrement, à tout droit de propriété intellectuelle n'est accordée par ce document. Sous réserve des dispositions dans les termes et conditions de QNAP de vente pour ces produits, QNAP décline toute responsabilité, et QNAP décline toute garantie expresse ou implicite, relative à la vente et/ou l'utilisation de produits QNAP y compris la responsabilité ou garantie concernant l'utilisation de produits QNAP y compris la responsabilité ou garantie concernant l'adéquation d'une application en particulier, qualité marchande ou contrefaçon de brevet, droit d'auteur ou tout autre droit de propriété intellectuelle.

En aucun cas, la responsabilité de QNAP ne pourra excéder le prix payé pour le produit en ce qui concerne les dommages directs, indirects, particuliers, accidentels ou consécutifs résultant de l'utilisation du produit, son logiciel ou de sa documentation. QNAP n'offre ni garantie ni représentation, implicite, explicite ou statutaire quant au contenu ou à l'utilisation des produits ou la documentation et tous les logiciels fournis, et décline plus particulièrement toute garantie en matières de qualité, performances, commercialisation ou adaptation à des fins particulières. QNAP se réserve également le droit d'éditer ou de mettre à jour les produits, le logiciel ou la documentation sans être tenu d'avertir un individu ou une entité que ce soit.

Nous vous recommandons de sauvegarder souvent votre système pour éviter de perdre des données. QNAP décline toute responsabilité de toutes sortes pour la perte de données ou la restauration des données.

Si vous retournez l'un des composants du paquet de produits QNAP tels que le NAS (Network Attached Storage) en vue d'obtenir un remboursement ou un entretien, assurez-vous qu'ils sont soigneusement emballés pour l'expédition. Toute forme de dommages dus à un emballage inapproprié ne sera pas indemnisé.

Les caractéristiques, les fonctions et les spécifications du produit sont susceptibles d'être modifiées sans préavis. Les informations de la présente sont susceptibles d'être modifiées sans préavis.

Notez par ailleurs que les symboles ® et ™ ne sont pas utilisés dans le texte.

Copyright et marques commerciales

Copyright © 2024 QNAP Systems, Inc. Tous droits réservés.

QNAP ainsi que d'autres noms de produits et logos QNAP sont des marques propriétaires ou des marques déposées de QNAP Systems, Inc.

Les termes HDMI, interface multimédia haute définition HDMI et

habillage commercial HDMI, et les logos HDMI sont des marques commerciales et des marques déposées de HDMI Licensing Administrator, Inc.

Les autres produits et noms de société mentionnés dans la présente sont des marques commerciales ou des marques déposées de leurs propriétaires respectifs.

Cet appareil est conforme aux normes CE de Classe A.

Avis FCC

Avis de la FCC Classe A

FC

Cet appareil est conforme à la section 15 du règlement de la FCC. L'utilisation

est soumise aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences dangereuses.
2. Cet appareil doit pouvoir accepter toutes les interférences reçues, y compris les interférences risquant d'engendrer un fonctionnement indésirable.

Remarque

Cet appareil a été testé et déclaré conforme aux limites définies pour les appareils numériques de Classe A suivant l'article 15 du règlement de la FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences indésirables lorsque l'appareil est utilisé dans un environnement commercial. Cet appareil produit, utilise et peut émettre une énergie haute fréquence et provoquer des interférences nuisibles pour les communications radio s'il n'est pas installé et utilisé conformément aux instructions d'utilisation. L'utilisation de cet appareil dans un environnement résidentiel est susceptible de causer des interférences nuisibles et, le cas échéant, il sera la responsabilité de l'utilisateur de prendre des mesures adéquates pour éliminer ces interférences.

Important

Toute modification apportée à cet appareil qui n'est pas approuvée par QNAP Systems, Inc peut annuler l'autorisation accordée à l'utilisateur par la FCC d'utiliser cet appareil.

Avis VCCI

Directive UE 2002/96 / CE relative aux déchets d'équipements électroniques et électriques (DEEE)

Conformément aux exigences de la législation DEEE, les informations utilisateur suivantes sont fournies aux clients pour tous les produits de marque QNAP Electronics soumis à la directive DEEE.

Ce symbole sur le produit ou sur son emballage indique que ce produit ne doit pas être jeté avec vos autres déchets ménagers. Au lieu de cela, il est de votre responsabilité de vous débarrasser de vos déchets d'équipements en les remettant à un point de collecte désigné pour le recyclage des déchets d'équipements électriques et électroniques. La collecte et le recyclage séparés de vos équipements usagés au moment de leur élimination aideront à conserver les ressources naturelles et à garantir leur recyclage de manière à protéger la santé humaine et l'environnement. Pour plus d'informations sur les endroits où vous pouvez déposer vos équipements usagés pour le recyclage, veuillez contacter votre mairie, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

Déclaration RoHS de l'UE

Cet équipement est conforme à la directive RoHS 2011/65 / UE de l'Union européenne sur la restriction de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques. La directive s'applique à l'utilisation du plomb, du mercure, du cadmium, du chrome hexavalent, des polybromodiphényles (PBB) et des polybromodiphényléthers (PBDE) dans les équipements électriques et électroniques.

Avis de conformité du Laser

Assurez-vous que le module SFP (enfichable à faible encombrement) soit conforme aux certifications CNS 15016-2 ou IEC 60852-1 et aux spécifications de Laser Classe 1.

Cet appareil est conforme aux exigence UKCA pour les produits vendus en
