Type de produit	Commutateur Ethernet géré de niveau 2
Marque et modèle	QNAP QSW-M2106PR-2S2T
Dimensions (H x L x P)	43,3 x 207 x 248,8 mm
Poids net	1,73 kg
Alimentation électrique	100-240 V, 50/60 Hz, consommation totale 350 W
Puissance PoE totale	310 W
Interfaces réseau	6 ports 100M/1G/2,5G RJ45 (PoE), 2 ports 100M/1G/2,5G/5G/10G RJ45 (PoE), 2 ports combo 1G/10G SFP+
Port de gestion	1 port console RJ45
Fonctions de gestion	VLAN, LAG/LACP, RSTP, LLDP, IGMP snooping, QoS, ACL, PoE 802.3bt jusqu'à 90 W par port
Processeur et mémoire	Marvell Prestera 98DX2528 dual-core ARM 32 bits, 1 Go RAM
Indicateurs LED	Système, PoE, ventilateur, vitesse et activité des ports
Ventilateurs	2 ventilateurs à roulement VAPO
Température de fonctionnement	0°C à 40°C
Humidité relative	5% à 95% (sans condensation)
Entretien et nettoyage	Débrancher l’appareil avant nettoyage ; utiliser un chiffon sec et doux ; ne pas utiliser de liquides ou aérosols
Consignes de sécurité	Brancher sur prise mise à la terre ; ne pas ouvrir le boîtier ; tenir hors de portée des enfants ; éviter les courts-circuits
Pièces détachées et réparabilité	Aucune pièce réparable par l’utilisateur ; contacter le support QNAP pour toute réparation
Garantie	Garantie limitée d’un an minimum
Contenu de la boîte	Commutateur, câble d’alimentation, 2 équerres de rail, 6 vis, 4 pieds en caoutchouc, guide d’installation rapide

FOIRE AUX QUESTIONS - QSW-M2106PR-2S2T QNAP

Comment accéder à l’interface de gestion du commutateur ?

Vous pouvez accéder à QSS (QNAP Switch System) soit via un navigateur web en saisissant l’adresse IP du commutateur, soit en utilisant Qfinder Pro (utilitaire QNAP) sur un ordinateur connecté au même réseau local.

Quels sont les identifiants par défaut pour la connexion ?

Le nom d’utilisateur par défaut est admin. Le mot de passe par défaut est l’adresse MAC de l’appareil (en majuscules, sans ponctuation, par exemple 000A0B0C0001). Vous trouverez cette adresse sur l’étiquette de l’appareil ou via Qfinder Pro.

Comment réinitialiser le commutateur aux paramètres d’usine ?

Maintenez enfoncé le bouton Reset pendant 10 secondes pour réinitialiser complètement. Vous pouvez aussi le faire depuis QSS dans Système > Paramètres système > Réinitialisation d’usine.

Quelle est la puissance PoE maximale par port ?

Chaque port 1 à 8 prend en charge la norme IEEE 802.3bt (PoE++) et peut délivrer jusqu’à 90 watts. La puissance totale PoE du commutateur est de 310 W.

Comment configurer un VLAN sur ce commutateur ?

Connectez-vous à QSS, allez dans Configuration > VLAN, cliquez sur Ajouter, spécifiez un ID VLAN et sélectionnez les ports participants. Seuls les ports marqués peuvent appartenir à plusieurs VLAN.

Comment mettre à jour le firmware ?

Depuis QSS, allez dans Système > Mise à jour du firmware. Vous pouvez utiliser la mise à jour en direct (recherche automatique) ou la mise à jour manuelle en téléchargeant le firmware depuis le site QNAP. Ne pas éteindre l’appareil pendant l’opération.

Comment connecter le commutateur à un ordinateur ?

Branchez un câble réseau entre un port du commutateur et le port Gigabit de l’ordinateur. Allumez le commutateur, puis utilisez Qfinder Pro pour le détecter et accéder à QSS.

Que faire si l’ordinateur ne trouve pas le commutateur ?

Vérifiez que l’ordinateur est sur le même réseau que le commutateur. Utilisez Qfinder Pro pour le localiser. Si nécessaire, attribuez une adresse IP statique à l’ordinateur dans la plage 169.254.x.x avec passerelle 169.254.100.101.

Comment interpréter les voyants LED du panneau avant ?

Les LED indiquent l’état système (vert = prêt), PoE (vert = normal), ventilateur (vert = normal). Les LED de port indiquent la vitesse (vert 2,5/10 Gbps, orange 1 Gbps/100 Mbps) et l’activité (clignotement). Voir le manuel pour le détail complet.

Le commutateur supporte-t-il l’agrégation de liens ?

Oui, il supporte LACP (mode dynamique) et l’agrégation statique. Configurez les groupes d’agrégation de liens (LAG) dans QSS > Configuration > Agrégation de liens. Activez d’abord la fonction avant de connecter les câbles.

MODE D'EMPLOI QSW-M2106PR-2S2T QNAP

Guide de l'utilisateur

Table des matières

1. Présentation produit

À propos du QSW-M2106PR....3

Spécifications matérielles....3

Contenu de la boîte....4

Composants....4

Panneau avant....5

LED du panneau avant....5

Information sur la sécurité....6

2. Installation et accès

Configuration requise pour l'installation....8

Configurer le commutateur....8

Fixer les pieds en caoutchouc....8

Installation des poignées....10

Connector le commutateur à un ordinateur ou au réseau....11

Connector le commutateur à un ordinateur....11

Connector le commutateur à un réseau.... 12

Accès au commutateur....13

Accès au commutateur à l'aide d'un navigateur.... 13

Accès au commutateur à l'aide de Qfinder Pro....14

3. Opérations de base

LED....16

Bouton Reset....17

4. QSS

À propos de QSS....18

Premiers pas....18

Gestion du réseau....18

Configuration des paramètres de port....18

Gérer les paramètres PoE.... 19

Ajouter un VLAN....20

Ajouter un groupe d'agrégation de liens (LAG)....20

Gestion des paramètres du Protocole Rapid Spanning Tree (RSTP)....21

Configuration des paramètres LLDP....22

Ajouter une adresse MAC statique....23

Configurer la snooping IGMP....23

Configurer les paramètres QoS....24

Gestion des entrées de la Liste de contrôle d'accès (ACL)....25

Supprimer un paramètre réseau....26

Surveiller les paramètres réseau....27

Gestion du système....28

Paramètres système....28

Mise à jour du micrologiciel....32

5. Assistance et autres ressources

6. Glossaire

myQNAPcloud....37

Qfinder Pro....37

QSS....37

QuNetSwitch....37

7. Notifications

Garantie limitée....38

Clause de non-responsabilité....38

GNU Public License....38

Respect des normes CE....46

Avis de la FCC....46

Avis VCCI....47

Avis BSMI....47

SJ/T 11364-2006....47

Directive UE 2002/96 / CE relative aux déchets d'équipements électroniques et électriques (DEEE)....48

Déclaration RoHS de l'UE....48

Avis de conformité du Laser....48

Respect des normes UKCA....49

1. Présentation produit

Ce chapitre fournit des informations de base sur l'appareil QNAP.

À propos du QSW-M2106PR

Le QSW-M2106PR est un commutateur Ethernet multi-gigabits qui offre une gestion réseau de niveau 2. Le commutateur est équipé de six ports 2,5 GbE RJ45, de deux ports 10GbE RJ45 et de deux ports combo 10GbE SFP+ pour améliorer l'évolutivité du réseau et la productivité opérationnelle. Il est possible d'accéder au commutateur à l'aide du port console RJ45 pour une gestion de l'appareil et un fonctionnement du commutateur efficace.

Le QSW-M2106PR comprend des ports 2,5GbE et 10GbE avec une sortie Alimentation sur Ethernet (PoE) jusqu'à 90 watts.

Spécifications matérielles

Avertissement

Si votre produit QNAP possède des défauts matériels, renvoyez le produit à QNAP ou à un centre de service habilité par QNAP pour maintenance ou remplacement. Toute tentative de réparation ou d'effectuer des procédures de maintenance sur le produit par vous ou un tiers non habilité annule la garantie.

QNAP n'est pas responsable des dommages ou de la perte de données causés par des modifications non autorisées et l'installation d'applications tierces non prises en charge. Pour plus de détails, consultez les Conditions de garantie de QNAP.

Conseil

Les spécifications des modèles sont susceptibles d'être modifiées sans préavis. Pour consulter les dernières spécifications, rendez-vous sur https://www.qnap.com.

N/P commande Processeur Mémoire
QSW-M2106PR-2S2T Marvell® Prestera® 98DX2528 1 Go

Composant QSW-M2106PR-2S2T
Processeur
Processeur Marvell ® Prestera® 98DX2528
Fréquence processeur dual-core
Architecture ARM 32 bits
Chipset Marvell ® Prestera®	98DX2528
Interfaces réseau • 6 x ports	100M/1G/2,5G RJ45• 2 x ports 100M/1G/2,5G/5G/10G GbE RJ45• 2 x ports combo 1G/10G SFP+
Interfaces de gestion 1 x RJ45 console port
Prise en charge du PoE
802.3bt (PoE++) Ports 1 à 8	RemarqueLes ports prennent en charge la norme PoE IEEE802.3bt-2018 et délivrent une alimentation CC jusqu'à 90 W.
Puissance maximale du port PoE	Ports 1 à 8 : Jusqu'à 90 W
Bilan de puissance total PoE 310 W
Consommation totale d'énergie	350 W
Interface
Boutons Réinitialisation du commutateur
LED
Système • Statut	• PoE• Ventilateur
Ports • Vitesse	• Activité
Dimensions
Facteur de forme Compact
Dimensions (H x L x P) 43,3 x 207 x 248,8 mm(1,70 x 8,14 x 9,79 pouces)
Poids net 1,73 kg (3,81 livres)
Autres
Bloc d'alimentation 100 - 240 V	50/60 Hz
Ventilateurs Système : 2 x ventilateurs à roulement VAPO
Température de fonctionnement	0°C à 40°C (32°F à 104°F)
Humidité relative • Humidité relative sans condensation : 5 % à 95 %• WBGT : 27°C (80,6°F)

Contenu de la boîte

Élément Quantité
QSW-M2106PR 1
Câble d'alimentation	1
Équerres de rail	2
Vis pour les équerres de rail	6
Pieds en caoutchouc	4
Guide d'installation rapide (QIG)	1

Composants

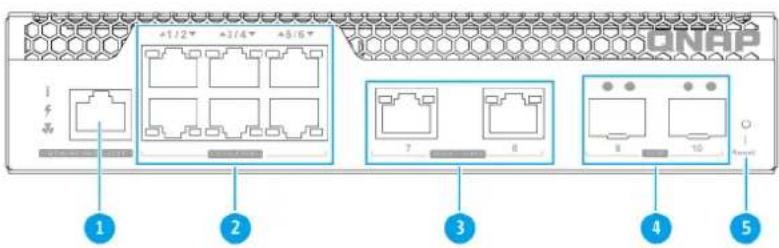

Panneau avant

DNAP 1 2 3 4 5

Numéro	Composant Num	éro	Composant
1 Port	console RJ45 4 Ports 10 GbE SFP+
2 Ports	2,5 GbE RJ45 5 Bouton de réinitialisation du commutateur
3 Ports	10 GbE RJ45 - -

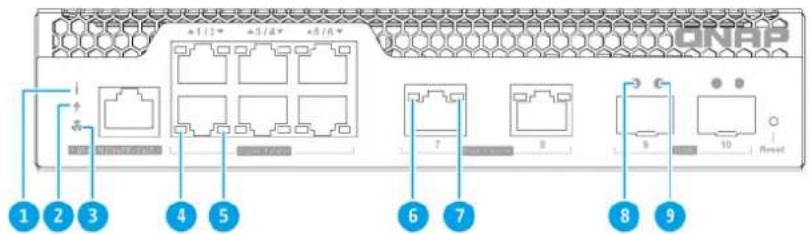

LED du panneau avant

1 2 3 4 5 6 7 8 9 ONAP 7 8 9 10 Reset

Numéro	Composant Numéro Composant
1 LED de l'état du commutateur 6 LED de vitesse 10GbE RJ45
2 LED de PoE 7 LED de PoE 10GbE RJ45
3 LED du ventilateur 8 LED 10GbE SFP+ (vitesse 10G)
4 LED de vitesse 2,5 GbE RJ45 9 LED 10GbE SFP+ (vitesse 1G)
5 LED de PoE 2,5 GbE RJ45 - -

Information sur la sécurité

Les instructions suivantes aident à assurer la sécurité personnelle et environnementale. Lisez attentivement ces instructions avant d'effectuer toute opération.

Instructions générales

• L'appareil doit être stocké en lieu sûr avec un accès restreint, contrôlé via l'utilisation d'un outil, d'un verrou et d'une clé, ou tout autre moyen de sécurité.
• Seules les personnes qualifiées, compétentes et habilitées avec la connaissance de toutes les restrictions, précautions de sécurité et des procédures d'installation et de maintenance doivent avoir un accès physique à l'appareil.
• Pour éviter d'endommager ou de détériorer les composants, assurez-vous que les lecteurs et les autres composants internes du système aient refroidi avant de les toucher.
• Observez les procédures de décharge électrostatique (ESD) pour éviter les éventuelles blessures ou pour ne pas endommager les composants.

Alimentation

• Afin de réduire le risque d'incendie et de choc électrique, assurez-vous de brancher uniquement le cordon d'alimentation à une prise électrique correctement mise à la terre.
• Pour éviter de graves blessures, un technicien formé doit déconnecter tous les cordons PSU de l'appareil avant d'installer ou de remplacer des composants système.

Pile système

• Ce produit contient une pile bouton.
• Si avalée, une pile bouton au lithium peut entraîner des blessures graves ou mortelles dans les 2 heures.
• Tenez les piles hors de la portée des enfants.
• Si vous pensez que vos piles ont été avalées ou placées dans toute partie du corps, consultez immédiatement un médecin.
• Pour éviter une possible explosion de la batterie qui endommagerait ou détériorerait les composants, assurez-vous de remplacer la batterie existante par une batterie de même type.
• Jetez correctement les batteries usagées conformément aux réglementations locales ou aux instructions du fabricant de la batterie.

Pièces en mouvement

Pales de ventilateur en mouvement : Tenez les parties de votre corps à l'écart des pales de ventilateur en mouvement lorsque l'appareil est connecté à une source d'alimentation.

Composants en déplacement : Tenez les parties de votre corps à l'écart des autres composants en mouvement.

- L'appareil ne convient pas pour une utilisation dans des lieux où peuvent se trouver des enfants.

2. Installation et accès

Ce chapitre décrit les étapes d'installation matérielle et d'accès au commutateur spécifiques.

Configuration requise pour l'installation

Catégorie Élément
Environnement • Température ambiante : 0°C à 40°C (32°F à 104°F)Humidité relative sans condensation : 5 % à 95%WBGT : 27°C (80,6°F)Surface plane, anti-statique sans exposition directe au soleil, aux liquides ou aux produits chimiquesLibre de tout objet pouvant obstruer la ventilation du commutateur ou appliquer une pression sur le commutateur ou sur le cordon d'alimentation.
Matériel et périphériques • Ordinateur ou NASCâble réseau
Outils • Tournevis Phillips n°1 ou 2	Tournevis à tête plateBracelet anti-statique

Configurer le commutateur

1. Placez votre commutateur dans un environnement qui répond aux exigences définies. Pour plus de détails, voir Configuration requise pour l'installation.
2. Mettez le commutateur sous tension.
3. Connecter le commutateur à un ordinateur ou au réseau. Pour plus de détails, voir Connecter le commutateur à un ordinateur.
4. Connectez-vous à QSS.

Fixer les pieds en caoutchouc

1. Éteignez l'appareil.
2. Débranchez le cordon d'alimentation de la prise secteur.
3. Débranchez tous les câbles et les appareils externes.

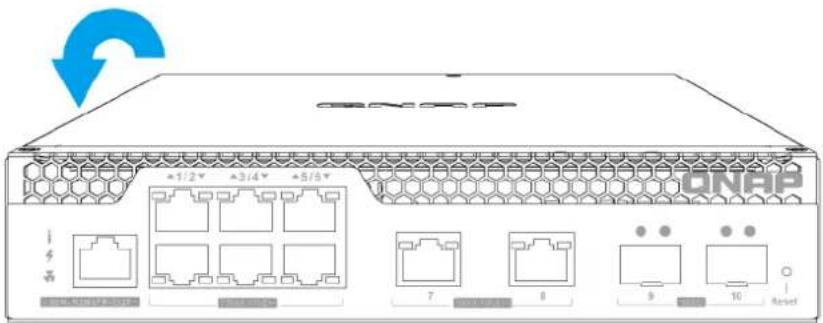

4. Retournez l'appareil.

ONAP +1/2" +3/4" +5/8" 7 0 9 10 Reset

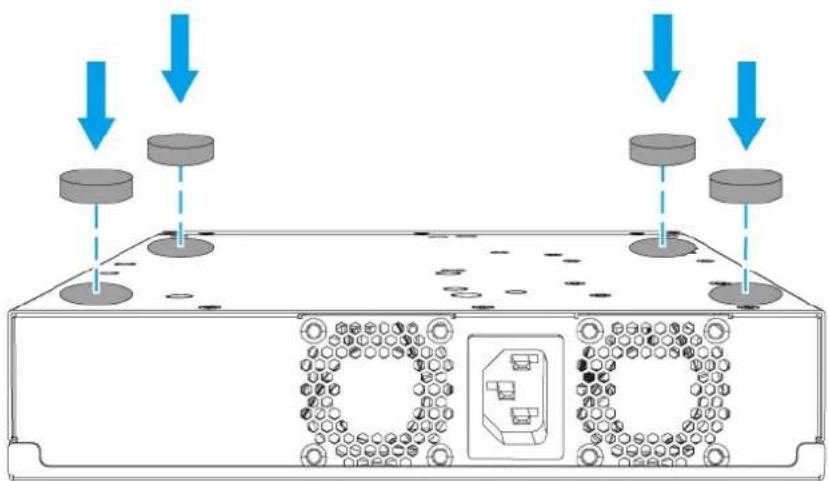

5.Fixez les pieds en caoutchouc.

a.Retirez le film protecteur des pieds en caoutchouc.
b.Fixez les pieds en caoutchouc.

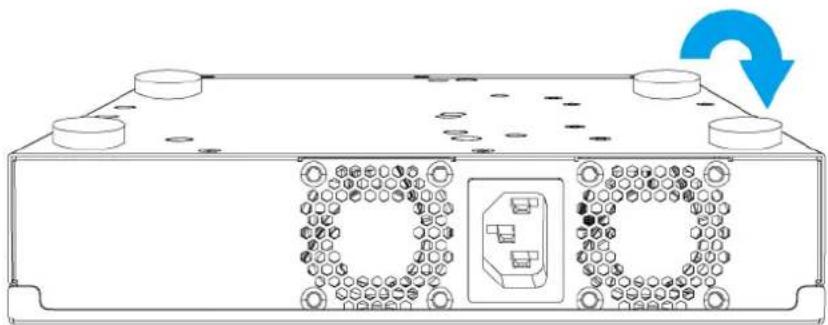

c. Placez l'appareil dans sa position verticale normale.

1. Branchez tous les câbles et accessoires externes.

2. Branchez le cordon d'alimentation à la prise électrique.

3. Allumez l'appareil.

Installation des poignées

L'installation des poignées vous permet d'avoir une meilleure prise et de sécuriser l'appareil sur un rack.

1. Éteignez l'appareil.

2. Débranchez le cordon d'alimentation de la prise secteur.

3. Débranchez tous les câbles et les appareils externes.

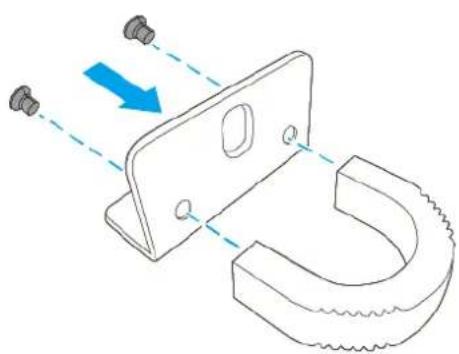

4. Installez une poignée sur un support en équerre.

a. Alignez les ouvertures sur la poignée avec les deux trous de vis ronds sur le support en équerre.

b. Alignez les vis pour fixer la poignée sur le support en équerre.

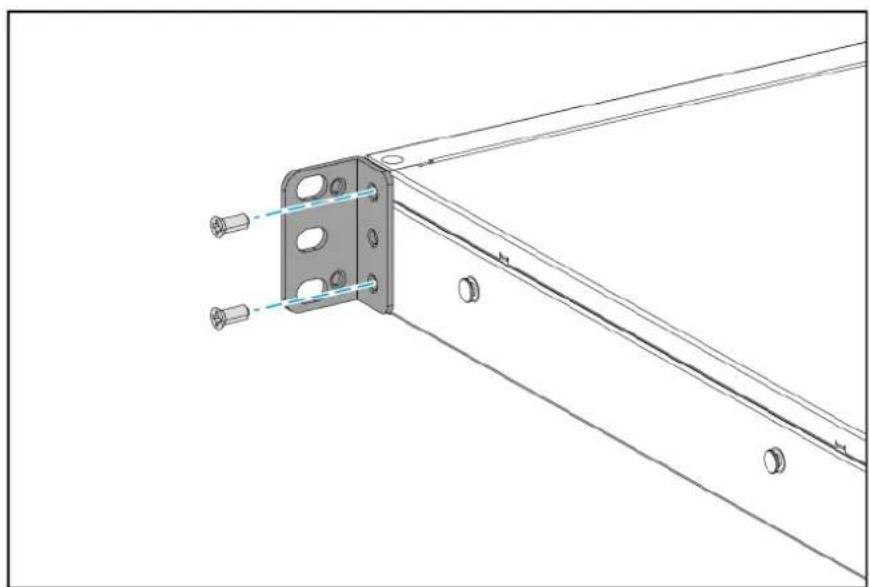

1. Installez le support en équerre sur l'appareil.

a. Alignez les trous sur le support en équerre avec les trous sur le châssis.

Remarque

Assurez-vous que la poignée est orientée dans la même direction que le panneau avant.

b. Fixer les vis.

1. Installez une deuxième poignée de l'autre côté du châssis.

2. Branchez tous les câbles et accessoires externes.

3. Branchez le cordon d'alimentation à la prise électrique.

4. Allumez l'appareil.

Connector le commutateur à un ordinateur ou au réseau

Vous pouvez connecter le commutateur à un ordinateur ou au réseau local. Pour plus de détails, consultez les rubriques suivantes :

- Connecter le commutateur à un ordinateur

- Connecter le commutateur à un réseau

Connector le commutateur à un ordinateur

Connector le commutateur à un NAS QNAP vous permet d'étendre la capacité de stockage et de sauvegarder les données sur un autre NAS via les connexions de câble réseau vers un port PoE sur le commutateur. Cependant, vous devez connecter le commutateur à un ordinateur pour configurer les paramètres.

1. Mettez le commutateur sous tension.

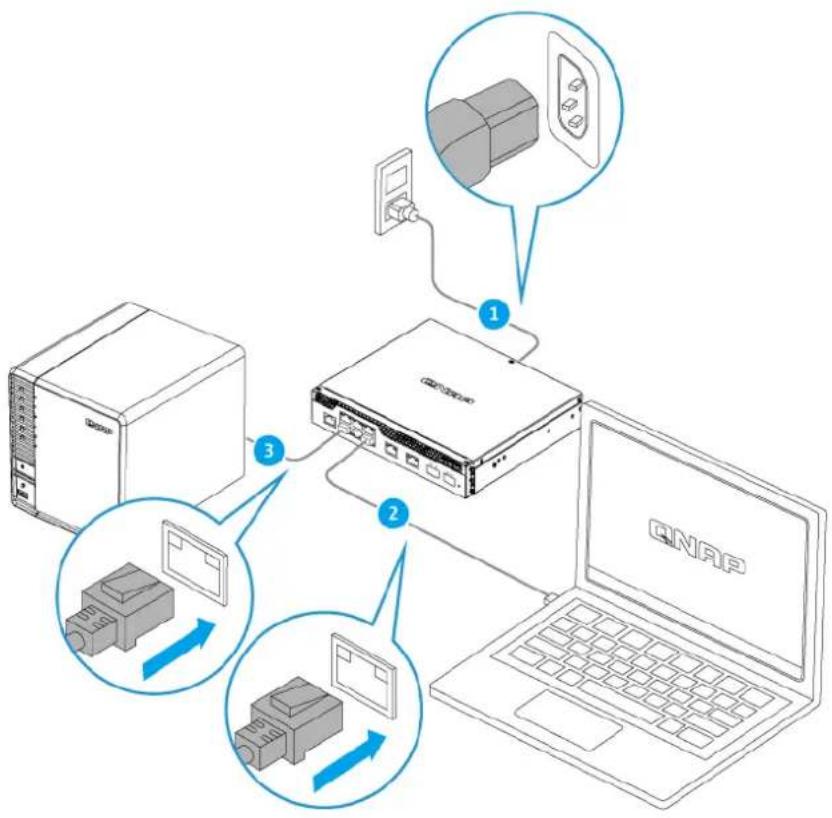

2. Connectez le commutateur à un ordinateur.

a. Connectez un câble réseau à un port hôte sur le commutateur.

b. Connectez le câble réseau à un port réseau Gigabit de l'ordinateur.
c. Facultatif : Connectez le commutateur au NAS.

1. Véri ez que l'ordinateur reconnaisse le commutateur.

a. Ouvrez Q nder Pro sur l'ordinateur hôte.

Remarque

Pour télécharger Q nder Pro, allez à l'adresse https://www.qnap.com/utilities.

b. Localisez le commutateur dans la liste.

Connector le commutateur à un réseau

Vous pouvez connecter le commutateur au réseau local via le port hôte ou un port PoE.

1. Mettez le commutateur sous tension.
2. Connectez le commutateur à votre réseau local à l'aide du port hôte.
3. Exécutez Q nder Pro sur un ordinateur qui est connecté au même réseau local.

Remarque

Pour télécharger Q nder Pro, allez à l'adresse https://www.qnap.com/utilities.

1. Localisez le commutateur dans la liste et puis double-cliquez sur son nom ou adresse IP. L'écran de connexion QSS apparaît.

2. Entrez vos informations de connexion QSS.

3. Cliquez sur Connexion.

Accès au commutateur

Méthode Description Configuration requise
Navigateur web Vous pouvez accéder au commutateur à l'aide de n'importe quel ordinateur du même réseau si vous disposez des informations suivantes :Nom du commutateur (exemple : http:// example123/) ou adresse IPIdentifiants de connexion d'un compte utilisateur validePour plus de détails, consultez Accès au commutateur à l'aide d'un navigateur		Ordinateur connecté au même réseau que le commutateurNavigateur web
Qfinder Pro Qfinder Pro est un utilitaire de bureau qui vous permet de localiser et d'accéder aux appareils QNAP sur un réseau spécifique. L'utilitaire prend en charge Windows, macOS, Linux et Chrome OS.Pour plus de détails, consultez Accès au commutateur à l'aide de Qfinder Pro.		Ordinateur connecté au même réseau que le commutateurNavigateur webQfinder Pro

Accès au commutateur à l'aide d'un navigateur

Vous pouvez accéder au commutateur à l'aide d'un ordinateur sur le réseau si vous connaissez son adresse IP et les informations de connexion d'un compte d'utilisateur valide. Par défaut, les commutateurs QNAP prennent en charge la configuration du client DHCP pour l'attribution d'IP. S'il est connecté à un réseau, le commutateur obtient automatiquement une adresse IP d'un serveur DHCP.

Remarque

• Si vous ne connaissez pas l'adresse IP du commutateur, vous pouvez la localiser en utilisant Qfinder Pro.
• Si le commutateur n'est pas connecté à un réseau DHCP pris en charge, vous pouvez accéder à l'interface Web du commutateur en modifiant l'adresse IP de l'ordinateur sur 169.254.100.102.

• Par défaut, l'adresse IP du commutateur est 169.254.100.101.

• Vérifiez que votre ordinateur est connecté au même réseau que le commutateur.

• Ouvrez un navigateur web sur votre ordinateur.
• Tapez l'adresse IP du commutateur dans la barre d'adresse. La page de connexion de QSS apparaît.
• Spécifiez le nom d'utilisateur et le mot de passe par défaut.

Nom d'utilisateur par défaut	Mot de passe par défaut
admin	L'adresse MAC de l'image du commutateur en omettant la ponctuation et en mettant en majuscule les lettres.
		ConseilPar exemple, si l'adresse MAC est 00:0a:0b:0c:00:01, le mot de passe par défaut est 000A0B0C0001.Vous pouvez trouver l'adresse MAC à l'aide de Qfinder Pro.Elle est également imprimée sur une étiquette de l'appareil en tant que « MAC ».
		RemarqueVous êtes invité à changer de mot de passe dès qu'il se sera connecté pour la première fois.Pour des raisons de sécurité, QNAP recommande fortement de changer le mot de passe après la première connexion.

5. Cliquez sur Se connecter.

Le bureau QSS apparaît.

Important

Une fois le commutateur configuré, assurez-vous de modifier l'adresse IP de l'ordinateur sur la configuration d'origine.

Accès au commutateur à l'aide de Qfinder Pro

1. Installez Qfinder Pro sur un ordinateur qui est connecté au même réseau que le commutateur.

Conseil

Pour télécharger Qfinder Pro, allez à l'adresse https://www.qnap.com/en/utilities.

1. Ouvrez Qfinder Pro.

Qfinder Pro recherche automatiquement tous les appareils QNAP sur le réseau.

1. Localisez le commutateur dans la liste, puis double-cliquez sur son nom ou adresse IP.

L'écran de connexion de QSS s'ouvre dans le navigateur web par défaut.

1. Spécifiez le nom d'utilisateur et le mot de passe par défaut.

Nom d'utilisateur par défaut	Mot de passe par défaut
admin	L'adresse MAC de l'image du commutateur en omettant la ponctuation et en mettant en majuscule les lettres.	ConseilPar exemple, si l'adresse MAC est 00:0a:0b:0c:00:01, le mot de passe par défaut est 000A0B0C0001.Vous pouvez trouver l'adresse MAC à l'aide de Qfinder Pro.Elle est également imprimée sur une étiquette de l'appareil en tant que « MAC ».

5. Cliquez sur Se connecter.

Le bureau QSS apparaît.

3. Opérations de base

Ce chapitre décrit les opérations de base du commutateur.

LED

Les LED indiquent l'état du système et des informations connexes lorsque le commutateur est sous tension. Les informations suivantes sur les voyants ne s'appliquent que lorsque le commutateur est connecté au réseau.

Pour plus de détails sur l'emplacement des LED, voir LED du panneau avant.

LED Statut Commentaires
État du système	Vert L'appareil est prêt.
	Clignote en vert • L'appareil est en cours d'initialisation.• Le firmware est en cours de mise à jour.RemarqueLors de la mise à jour du firmware, ne retirez pas le cordon d'alimentation ou le câble USB et ne forcez pas l'application à quitter.• L'appareil est en cours de réinitialisation.
	Clignote en rouge Une erreur fatale de l'appareil est survenue.
	Désactivé L'appareil est hors tension.
État PoE Vert La fonction du PoE est normale.
État du ventilateur	Vert La fonction du ventilateur est normale.
2,5 GbE RJ45 (gauche)	Vert La vitesse de liaison fonctionne à 2,5 Gbit/s.
	Clignote en vert Les données sont transmises.
	Orange La vitesse de liaison fonctionne à 1 Gbit/s ou 100 Mbit/s.
	Clignote en orange Les données sont transmises.
	Désactivé Il n'y a aucune connexion réseau.
2,5 GbE RJ45 (droite)	Vert Le statut du PoE est normal.
	Clignote en orange Une erreur fatale du PoE est survenue.
	Désactivé Il n'y a aucune connexion PoE.
10 GbE RJ45 (gauche)	Vert La vitesse de liaison fonctionne à 10 Gbit/s.
	Clignote en vert Les données sont transmises.
	Orange La vitesse de liaison fonctionne à 5/2,5/1 Gbit/s ou à 100 Mbit/s.
	Clignote en orange Les données sont transmises.
	Désactivé Il n'y a aucune connexion réseau.
10 GbE RJ45 (droite)	Vert Le statut du PoE est normal.
	Clignote en orange Une erreur	fatale du PoE est survenue.
	Désactivé Il n'y a aucune connexion PoE.
10GbE SFP+ (vitesse 10 Gbit/s)	Vert La vitesse de liaison fonctionne à 10 Gbit/s.
	Clignote en vert Les données sont transmises.
	Désactivé Il n'y a aucune connexion réseau.
10GbE SFP+ (vitesse 1 Gbit/s)	Orange La vitesse de liaison fonctionne à 1 Gbit/s.
	Clignote en orange Les données sont transmises.
	Désactivé Il n'y a aucune connexion réseau.

Bouton Reset

Opération Action utilisateur Résultat
Réinitialisationbasique du système	Maintenez enfoncé le bouton pendant5 secondes.	Les paramètres suivants seront restaurésaux réglages originaux :Mot de passe d'administrateursystème : Le mot de passe pardéfaut est la première adresse MACen lettres capitales sans caractèress spéciaux. Par exemple, si l'adresseMAC est 00-08-9B-F6-15-75, alors,le mot de passe admin serait00089BF61575.RemarqueVous pouvez trouver lapremière adresse MAC avecQfinder Pro ou jointe à uneétiquette sur l'appareil listécomme MAC1.Le compte admin estautomatiquement activé.
Réinitialisationavancé du système	Maintenez enfoncé le bouton pendant10 seconde.	Les réglages d'usine par défaut sontrestaurés.

4. QSS

À propos de QSS

Le QNAP Switch System (QSS) est un système d'exploitation de gestion du réseau pour les commutateurs QNAP. QSS permet d'effectuer une administration du réseau de niveau 2 et de gérer le système du commutateur.

Premiers pas

1. Connectez-vous au commutateur en tant qu'administrateur.
   Le compte administrateur par défaut est admin.
   Pour plus de détails, consultez Accès au commutateur.

2. Configurez les paramètres système.
   Pour des détails, consultez Paramètres système.

3. Configurez les paramètres du port et les autres paramètres réseau.

Pour des détails, consultez Gestion du réseau.

Gestion du réseau

La configuration réseau basique du commutateur comprend la gestion des ports, la configuration VLAN, la configuration de différents protocoles et la gestion du trafic via Quality of Service (QoS) et les Listes de contrôle d'accès (ACL).

Tableau de bord

Le tableau de bord s'ouvre vers la section configuration de l'interface. Cliquez sur le menu déroulant dans le tableau de bord pour afficher l'état des ports, l'état du VLAN, l'état de l'agrégation de liens ainsi que le trafic des ports pour tous les ports.

Vous pouvez aussi supprimer les paramètres réseau configurés par l'utilisateur et surveiller les paramètres réseau du commutateur.

Configuration des paramètres de port

1. Connectez-vous à QSS.
2. Allez dans Configuration > Gestion des ports.
3. Allez dans Configuration du port.
4. Identifiez un port.
5. Configurer les paramètres.

Paramètre Description
État Contrôle le statut de fonctionnement d’un port
Vitesse Spécifie la vitesse maximale	de fonctionnement d’un port
Contrôle de fluxContrôle le statut de contrôle de flux d’un port	ImportantLe contrôle de flux n’est pas pris en charge lorsque la vitesse du port est définie sur HDX.

1. Cliquez sur Enregistrer.

QSS enregistre les paramètres.

Gérer les paramètres PoE

Les systèmes PoE (Power over Ethernet) transmettent l'alimentation électrique le long des câbles Ethernet et permettent à un seul câble de fournir une connexion de données et une alimentation électrique à des appareils tels que des points d'accès sans fil, des caméras ou des téléphones VoIP.

L'écran PoE affiche des informations sur la consommation d'énergie PoE et fournit un accès à la planification PoE et aux options de configuration.

Configurer les paramètres PoE

1. Connectez-vous à QSS.
2. Allez dans Configuration > PoE.
3. Allez dans Configuration de l'alimentation.
4. Identifiez un port.
5. Configurer les paramètres.

Réglage Description
Mode PoE Contrôle le mode de fonctionnement PoE pour le port
Mode hérité PoE Si activé, l'appareil	vérifie la compatibilité PoE des PD connectéset fournit l'alimentation aux appareils qui ne sont pas entièrementconformes avec la norme IEEE 802.3af/at/bt
Priorité Contrôle la priorité de chaque portSi plusieurs ports partagent la même priorité, le port avec le numéro leplus bas est prioritaire.
Consommation d'énergie Affiche la	quantité de puissance consommée actuellement parl'appareil alimenté

1. Cliquez sur Appliquer.

QSS enregistre les paramètres PoE.

Configurer une planification PoE

1. Connectez-vous à QSS.
2. Allez dans Configuration > PoE.
3. Allez dans Planification PoE.

4. Identifiez un port.

5. Cliquez sur ☐. La planification est activée pour le port.

6. Cliquez sur La fenêtre Configuration de la planification PoE s'ouvre.

7. Configurez l'horaire.

a. Facultatif : Sélectionnez des ports supplémentaires. Les ports sélectionnés seront également inclus dans la planification.
b. Sélectionnez les heures de fonctionnement du port.
c. Facultatif : Sélectionnez Activer la plani cation maintenant.

8. Cliquez sur Enregistrer.

La fenêtre Con guration de la plani cation PoE se ferme.

9. Cliquez sur Appliquer.

QSS enregistre la planification.

Ajouter un VLAN

Un réseau local virtuel (VLAN) regroupe plusieurs appareils réseau et limite leur domaine de diffusion. Les membres d'un VLAN sont isolés et le trafic réseau n'est envoyé qu'entre les membres du groupe.

Chaque VLAN reçoit un numéro d'identification VLAN spécifique. L'écran VLAN affiche des informations sur les VLAN existants et fournit un accès aux options de configuration VLAN.

1. Connectez-vous à QSS.
2. Allez dans Con guration > VLAN.
3. Cliquez sur Ajouter.
   La fenêtre Ajouter un VLAN s'ouvre.
4. Spécifiez un ID de VLAN.
5. Sélectionnez les ports à inclure dans le VLAN.
   Seuls les ports marqués peuvent appartenir à plusieurs VLAN.
6. Cliquez sur Enregistrer.

QSS ajoute le VLAN.

Ajouter un groupe d'agrégation de liens (LAG)

Le Protocole de contrôle d'agrégation de liens (LACP) vous permet de combiner plusieurs adaptateurs réseau en une seule interface réseau logique. Ceci permet d'augmenter le débit et de fournir une redondance. En cas de panne du port, le trafic continue sur les ports restants.

La page Agrégation de liens affiche des informations sur les groupes d'agrégation de liens existants et fournit un accès aux options de configuration.

Avertissement

Pour empêcher les erreurs de boucle réseau au cours du processus de configuration du LAG, ne connectez-pas le commutateur à d'autres appareils en utilisant plus d'un câble réseau tant que vous n'avez pas configuré les LAG sur tous les appareils. Vous pouvez activer la protection de boucle afin d'éviter les boucles réseau sur le réseau connecté.

1. Connectez-vous à QSS.

2. Allez dans Con guration > Agrégation de liens.

3. Identi ez un groupe.

4. Cliquez sur

La fenêtre Modifier le groupe s'ouvre.

1. Con gurez les paramètres du groupe.

Paramètres Description
Mode Contrôle le mode d'agrégation	de liens pour le groupeLACP : Fournit un basculement automatique et une con guration dynamiqueStatique : Agrège toutes les con gurations en même temps sur les ports d'agrégation de liens sélectionnésImportantActivez l'Agrégation de liens avant de connecter les câbles au commutateur a n d'éviter la création d'une boucle de données.
Con guration du port Spécie quels	ports sont inclus dans le groupeRemarqueAssurez-vous de con gurer les mêmes paramètres pour tous les ports membres dans un LAG.

6. Cliquez sur Enregistrer.

QSS met à jour les paramètres du groupe.

Remarque

Si vous attribuez un LAG à un VLAN, QNAP recommande de supprimer les membres des ports LAG individuels du VLAN, puis d'ajouter tout le groupe au VLAN comme requis. Si les membres des ports individuels ne sont pas supprimés, le VLAN est réinitialisé à ses paramètres par défaut.

Gestion des paramètres du Protocole Rapid Spanning Tree (RSTP)

Le RSTP fournit une convergence rapide de l'arbre couvrant et établit une topologie sans boucle pour le réseau du commutateur. Le RSTP vous permet d'activer des liaisons de secours en cas de panne d'une liaison active.

Remarque

• Par défaut, le RSTP est désactivé.
- Par défaut, la priorité du pont pour le commutateur est 32768.

Configuration des paramètres RSTP

1. Connectez-vous à QSS.
2. Allez dans Configuration > RSTP.
3. Modi er l'état du contrôle RSTP.

Paramètre de l'interrupteur	Description
	Cliquez pour activer la fonction RSTP.
	Cliquez pour désactiver la fonction RSTP.

4. Cliquez sur Enregistrer.

QSS enregistre le paramètre.

Définition de la priorité du pont

Vous pouvez configurer la priorité du pont RSTP du commutateur dans le champ de configuration RSTP.

1. Connectez-vous à QSS.
2. Allez dans Configuration > RSTP > Configuration RSTP.
3. Activez RSTP.

Remarque

Pour plus de détails, consultez Configuration des paramètres RSTP.

1. Sélectionnez la priorité du pont RSTP depuis la liste déroulante.

Remarque

Par défaut, la priorité est 32768 et nous vous recommandons de définir la priorité du pont sur zéro pour la priorité du pont racine.

5. Cliquez sur Enregistrer.

QSS met à jour la priorité du pont RSTP.

Configuration des paramètres LLDP

Le protocole LLDP (Link Layer Discovery Protocol) utilise des diffusions périodiques pour diffuser des informations sur les appareils sur le réseau et découvrir les appareils voisins. Ce protocole fonctionne en établissant une base de données distribuée et en rassemblant des informations depuis les ports voisins connectés par une liaison réseau.

La page LLDP affiche des informations sur les appareils détectés et vous permet d'activer ou de désactiver le LLDP.

1. Connectez-vous à QSS.
2. Allez dans Configuration > LLDP.
3. Modifier l'état du contrôle LLDP.

Paramètre de l'interrupteur	Action utilisateur
	Cliquez pour activer la fonction LLDP.
	Cliquez pour désactiver la fonction LLDP.

4. Cliquez sur Enregistrer.

QSS enregistre le paramètre.

Ajouter une adresse MAC statique

La table d'adresses MAC suit les adresses MAC et transfère le trafic unidiffusion associé via des ports spécifiques.

1. Connectez-vous à QSS.
2. Allez dans Configuration > LLDP > Table d'adresses MAC.
3. Spécifiez le temps de vieillissement pour la table MAC.

Remarque

Vous pouvez configurer la durée pendant laquelle une entrée demeure dans la table MAC.

1. Cliquez sur Ajouter.
   La fenêtre Ajouter une adresse MAC statique s'ouvre.

2. Configurez les paramètres d'adresse MAC.

a. Spécifiez un ID de VLAN.
b. Spécifiez une adresse MAC.
c. Sélectionnez au moins un port.

1. Cliquez sur Enregistrer.

La fenêtre Ajouter une adresse MAC statique se ferme.

QSS ajoute l'adresse MAC.

Configurer la snooping IGMP

Le protocole IGMP (Internet Group Management Protocol) gère l'appartenance aux groupes de multidiffusion IP. Les hôtes IP et les routeurs de multidiffusion adjacents utilisent l'IGMP pour établir des appartenances à un groupe de multidiffusion.

La page Snooping IGMP affiche des informations sur les groupes IGMP détectés et fournit un accès aux options de configuration de la surveillance IGMP.

1. Connectez-vous à QSS.

2. Allez dans Configuration > Snooping IGMP.

3. Cliquez sur QSS active le snooping IGMP.

4. Configurez les paramètres de snooping IGMP.

Paramètre Description
Blocage des flux multidiffusion	Bloque les inondations de multidiffusion provenant de sources inconnues
Port du routeur Spécifie les ports à	utiliser comme port du routeur pour le VLANAprès avoir reçu un paquet IGMP, QSS transfère le trafic via les ports de routeur sélectionnés.
Déconnexion rapide Spécifie les ports qui prennent en charge la fonctionnalité de déconnexion rapide IGMP v2Après avoir reçu un message IGMP Leave, QSS arrête de transférer le trafic multidiffusion aux ports Déconnexion rapide sélectionnés.

5. Cliquez sur Enregistrer.

QSS enregistre les paramètres de snooping IGMP.

Configurer les paramètres QoS

La qualité de service (QoS) améliore la mise en forme du trafic réseau en classant et en hiérarchisant les différents périphériques et paquets du réseau. QoS vous permet de configurer des politiques de trafic et d'activer ces politiques sur les ports du commutateur.

Pour modifier la priorité QoS d'un port, allez dans Configuration > QoS, attribuez une valeur de priorité entre 0 et 7, puis cliquez sur Enregistrer.

Remarque

• QSS prend en charge huit réglages de file d'attente prioritaire de 0 à 7, où 0 est la plus faible priorité et 7 la plus haute priorité. Le port qui reçoit la plus haute priorité est toujours autorisé à envoyer des données en premier.
• Vous pouvez désactiver les paramètres d'inspection CoS et DSCP en même temps, mais ces paramètres ne peuvent pas être activés simultanément.
• Par défaut, le Weighted Round Robin (WRR) est appliqué comme mécanisme de planification QoS. La pondération de la file d'attente est directement proportionnelle au nombre de paquets envoyés depuis la file d'attente. Le WRR empêche que les paquets dans les files d'attente à faible priorité ne soient pas traités et garantit que le commutateur transmette de façon préférentielle les paquets sensibles aux délais.

Configuration de la priorité CoS pour QoS

Le CoS (Classe de service) est un champ 3 bits dans une en-tête Ethernet d'une trame. La valeur CoS détermine la file d'attente vers laquelle le trafic est transféré, en fonction de la valeur CoS (0 à 7).

1. Connectez-vous à QSS.
2. Allez dans Configuration > QoS.
3. Identifiez un port.

4. Cliquez sur sous Inspection CoS. QSS active l'inspection CoS sur le port.

5. Cliquez sur Modifier l'inspection CoS.

6. Attribuez une valeur de priorité entre 1 et 8 à la valeur CoS.

7. Cliquez sur Enregistrer. QSS met à jour la file d'attente de priorité pour la valeur CoS.
8. Cliquez sur Enregistrer.

QSS met à jour les informations QoS.

Configuration de la priorité DSCP pour QoS

Le DSCP (Point de code des services différentiés) est un champ 6 bits dans une en-tête IP de paquet qui est utilisé pour classer un paquet. La valeur DSCP détermine la file d'attente vers laquelle le paquet est transféré, en fonction de la priorité attribuée à la valeur DSCP (0 à 63).

1. Connectez-vous à QSS.
2. Allez dans Configuration > QoS.
3. Identifiez un port.
4. Cliquez sur sous Inspection DSCP. QSS active l'inspection DSCP sur le port.
5. Cliquez sur Modifier l'inspection DSCP.
6. Attribuez une valeur de priorité entre 1 et 8 à la valeur DSCP.
7. Cliquez sur Enregistrer. QSS met à jour la file d'attente de priorité pour la valeur DSCP.
8. Cliquez sur Enregistrer.

QSS met à jour les informations QoS.

Gestion des entrées de la Liste de contrôle d'accès (ACL)

Les listes de contrôle d'accès vous permettent de gérer le trafic réseau dans un commutateur en utilisant des ensembles de règles contrôlées. Chaque règle ACL est spécifique à un ensemble de conditions créé par un utilisateur qu'un paquet de données doit satisfaire afin de correspondre à la règle. Si un paquet de données n'a pas de correspondance avec une règle ACL, le commutateur applique la règle par défaut. Sinon, le commutateur fait correspondre le paquet de données avec la règle et autorise ou refuse le paquet.

Vous pouvez utiliser les ACL pour contrôler l'accès hôte à différentes parties d'un réseau ou pour contrôler le transfert ou le blocage du trafic au niveau du commutateur.

Ajout d'une règle ACL basée sur l'adresse IP

1. Connectez-vous à QSS.
2. Allez dans Configuration > ACL > Par adresse IP.
3. Cliquez sur Ajouter. La fenêtre Ajouter un ACL - Adresse IP s'ouvre.
4. Configurez les paramètres ACL.

Paramètre Action utilisateur
N° ACL. Spécifiez un nombre compris entre 1 et 255.
Source
Adresse IP Spécifiez l'adresse IP source.
Masque de sous-réseau Spécifiez le	masque de sous-réseau source.
Destination
Adresse IP Spécifiez l'adresse IP de	destination.
Masque de sous-réseau Spécifiez le	masque de sous-réseau de destination.
Port Sélectionnez les ports spécifiques	pour appliquer la règle ACL, ou sélectionnez Tous pour appliquer la règle à tous les ports.
Autorisation Sélectionnez l'une des	options suivantes :• Autoriser• Refuser

1. Cliquez sur Enregistrer.

QSS ajoute la règle ACL basée sur l'adresse IP.

Ajout d'une règle ACL basée sur l'adresse MAC

1. Connectez-vous à QSS.
2. Allez dans Configuration > ACL > Par adresse MAC.
3. Cliquez sur Ajouter.
   La fenêtre Ajouter un ACL - Adresse MAC s'ouvre.
4. Configurez les paramètres ACL.

Paramètre Action utilisateur

N° ACL. Spécifiez un nombre compris entre 1 et 255.

Source

Adresse MAC Spécifiez l'adresse MAC source.

Destination

Adresse MAC Spécifiez l'adresse MAC de destination.

Port Sélectionnez les ports spécifiques pour appliquer la règle ACL, ou sélectionnez Tous pour appliquer la règle à tous les ports.

Autorisation Sélectionnez l'une des options suivantes :• Autoriser• Refuser

1. Cliquez sur Enregistrer.

QSS ajoute la règle ACL basée sur l'adresse MAC.

Supprimer un paramètre réseau

1. Connectez-vous à QSS.
2. Allez dans Configuration.
3. Sélectionnez un paramètre réseau.

Remarque

La suppression des paramètres réseau s'applique uniquement aux règles ACL, aux groupes d'agrégation de liens, aux adresses MAC statiques et aux VLAN.

4. Cliquez sur 📄

Un message de confirmation apparaît.

5. Cliquez sur Supprimer.

QSS supprime le paramètre réseau.

Surveiller les paramètres réseau

Vous pouvez surveiller les paramètres réseau suivants dans la section Configuration. Ces paramètres peuvent être utilisés pour surveiller et diagnostiquer les opérations du commutateur.

1. Connectez-vous à QSS.
2. Allez dans Configuration.
3. Sélectionnez un paramètre réseau.

Paramètres Description
Statistiques de surveillance IGMP	Allez dans Snooping IGMP > Statistiques de surveillance IGMP.Affiche des informations statistiques sur les groupes IGMP détectés.
Périphériques distants LLDP	Allez dans LLDP > Périphériques distants LLDP.Affiche les informations concernant le port compatible LLDP, dont les capacités système et l'adresse IP de gestion à distance.Les capacités possibles du système incluent :PontDispositif de câble DOCSISRépétiteurRéservéRouteurStation seulementTéléphonePoint d'accès WLANAutres
État du port	Allez dans Gestion des ports > État du port pour afficher les informations d'état du port suivantes :Numéro du portÉtat de la liaison du portÉtat du portVitesse du portContrôle de flux
Statistiques du port	a. Allez dans Gestion des ports > Statistiques du port pour afficher les statistiques des ports réseau.b.Cliquez sur pour modifier l’option d’affichage sur Vue liste.

Gestion du système

La section Système fournit un accès aux options de configuration de l'appareil.

Paramètres système

Le menu Paramètres système contient les options de configuration système telles que les informations système, les informations IP, les paramètres de mot de passe, les paramètres de connexion sécurisée et les paramètres d'heure pour le commutateur.

Modifier le nom du commutateur

1. Connectez-vous à QSS.
2. Allez dans Système > Paramètres système > Informations système.
3. Cliquez sur

4. Spécifiez le nom du commutateur. Configuration requise :

5. Longueur : 1–14 caractères

6. Caractères valides : A–Z, a–z, 0–9
7. Caractères spéciaux valides : Trait d'union (-)

5.

Cliquez sur pour confirmer le nom du commutateur.

QSS met à jour le nom du commutateur.

Configuration des informations IP du commutateur

1. Connectez-vous à QSS.
2. Allez dans Système > Paramètres système > IP.
3. Sélectionnez un paramètre de configuration du réseau.

Paramètres Description
Obtenir automatiquement IP et DNS	Si le réseau prend en charge DHCP, l'adaptateur obtient automatiquement l'adresse IP et les paramètres réseau.
Paramètres Description
Définir manuellement l'IP et le DNS	Attribuer manuellement une adresse IP statique. Vous devez spécifier les informations suivantes :• Adresse IP fixe• Masque de sous-réseau• Passerelle par défautRemarquePar défaut, l'adresse IP de la passerelle pour le commutateur est facultative.

1. Cliquez sur Enregistrer.

Un message de confirmation apparaît.

1. Cliquez sur Oui.

QSS met à jour les informations IP.

Remarque

Utilisez Qfinder Pro pour localiser le commutateur et connectez-vous à QSS.

Mettre à jour mot de passe du commutateur

1. Connectez-vous à QSS.
2. Allez dans Système > Paramètres système > Mot de passe.
3. Spécifiez un nouveau mot de passe.

Conseil

Cliquez sur 🔒 pour rendre le mot de passe visible.

Paramètre Action utilisateur
Mot de passe actuel Spécifiez le mot de passe actuel de l'appareil.
Nouveau mot de passe	Spécifiez un mot de passe contenant 8 à 20 caractères ASCII.
Confirmez le nouveau mot de passe	Entrez à nouveau le nouveau mot de passe.

1. Cliquez sur Enregistrer.

QSS vous déconnecte de l'interface du commutateur. Vous pouvez accéder au commutateur avec le nouveau mot de passe.

Configuration des paramètres d'heure

Remarque

Vous devez correctement configurer l'heure système pour vous garantir ce qui suit :

- Lorsque vous utilisez un navigateur web pour vous connecter à l'appareil ou enregistrer un fichier, l'heure de l'action affichée sera correcte.

• Les journaux d'événements reflètent l'heure exacte à laquelle les événements se produisent.

• Les tâches planifiées s'exécutent à la bonne heure.

• Connectez-vous à QSS.

• Allez dans Système > Paramètres système > Heure.
• Spécifiez le fuseau horaire.
• Spécifiez la configuration de l'heure.

Paramètres Description
Configuration manuelle	Spécifiez la date et l'heure.
Synchroniser avec le serveur de temps Internet	Assurez-vous que votre appareil est connecté à Internet puis spécifiez les informations suivantes :Serveur : Spécifiez le serveur NTP (Network Time Protocol).Exemples : time.nist.gov, time.windows.com

1. Cliquez sur Enregistrer.

QSS met à jour les paramètres d'heure.

Sauvegarde des paramètres système

1. Connectez-vous à QSS.
2. Allez dans Système > Paramètres système > Sauvegarde et restauration.
3. Cliquez sur Sauvegarder.

L'appareil exporte les paramètres système sous forme de fichier BIN et télécharge le fichier sur votre ordinateur.

Restauration des paramètres système

Avertissement Si le fichier de sauvegarde sélectionné contient des informations sur l'utilisateur ou le groupe d'utilisateurs qui existent déjà sur l'appareil, le système écrasera les informations existantes.

1. Connectez-vous à QSS.
2. Allez dans Système > Paramètres système > Sauvegarde et restauration. Une fenêtre d'explorateur de fichiers s'ouvre.
3. Cliquez sur Parcourir.
4. Sélectionnez un fichier BIN valide contenant les paramètres système de l'appareil.
5. Cliquez sur Restaurer.

QSS restaure les paramètres du commutateur.

Réinitialisation du mot de passe du commutateur

1. Connectez-vous à QSS.
2. Allez dans Système > Paramètres système > Réinitialisation d'usine.
3. Cliquez sur Réinitialisation du mot de passe.

QSS réinitialise le mot de passe du commutateur.

Nom d'utilisateur par défaut Mot de passe par défaut

admin

L'adresse MAC de l'image du commutateur en omettant la ponctuation et en mettant en majuscule les lettres.

Conseil

Par exemple, si l'adresse MAC est 00:0a:0b:0c:00:01, le mot de passe par défaut est 000A0B0C0001.

Vous pouvez trouver l'adresse MAC à l'aide de Qfinder Pro. Elle est également imprimée sur une étiquette de l'appareil en tant que « MAC ».

Réinitialiser le commutateur aux paramètres d'usine

La réinitialisation du commutateur supprime toutes les données stockées sur l'appareil et restaure le commutateur aux paramètres d'usine par défaut.

Conseil

Vous pouvez aussi réinitialiser le commutateur aux paramètres d'usine par défaut en maintenant enfoncé le bouton de réinitialisation physique pendant 10 secondes.

1. Connectez-vous à QSS.
2. Allez dans Système > Paramètres système > Réinitialisation d'usine.
3. Cliquez sur Réinitialisation d'usine.
   Un message de confirmation apparaît.
4. Cliquez sur Oui.

QSS réinitialise le commutateur aux paramètres d'usine par défaut.

Remarque

Pour vous reconnecter à l'interface, vous devez localiser l'appareil à l'aide de Qfinder Pro. Pour plus de détails, consultez Accès au commutateur.

Activation d'une connexion sécurisée (HTTPS)

1. Connectez-vous à QSS.
2. Allez dans Système > Paramètres système > HTTPS.
3. Sélectionnez Activer la connexion sécurisée (HTTPS).
4. Sélectionnez une version de TLS.

Remarque

Sélectionnez la dernière version de TLS pour maximiser la sécurité du système. Assurez-vous que votre système réponde aux exigences de TLS pour éviter des problèmes de compatibilité.

1. Facultatif : Sélectionnez Forcer les connexions sécurisées uniquement (HTTPS).

Remarque

Une fois ce paramètre activé, vous ne pouvez accéder à cette page d'administration Web que via HTTPS.

1. Cliquez sur Enregistrer.

QSS enregistre les paramètres de connexion sécurisée.

Redémarrer le commutateur

1. Connectez-vous à QSS.

2.

Cliquez sur situé dans le coin supérieur droit de la page.

1. Cliquez sur Redémarrer le commutateur.

Un message de confirmation apparaît.

1. Cliquez sur Oui.

QSS redémarre le commutateur.

Afficher les informations du commutateur

Pour afficher les informations sur le matériel et le système du commutateur, allez dans Système > Informations système.

L'écran fournit les informations suivantes.

Informations Description
Nom du commutateur	Affiche le nom par défaut ou modifié de l'appareil
Nom du modèle Affiche le nom de modèle du commutateur
Adresse MAC Affiche l'adresses MAC de l'image du commutateur
Adresse IP Affiche le DHCP ou l'adresse IP statique du commutateur
Disponibilité du système Affiche la durée de fonctionnement du système
Version actuelle du firmware	Affiche la version de l'image du firmware du commutateur

Mise à jour du micrologiciel

QNAP recommande de maintenir le firmware de votre appareil à jour. Vous serez ainsi certain que votre appareil pourra profiter des nouvelles fonctionnalités logicielles de QSS, mises à jour de sécurité, améliorations et corrections de bugs.

Vous pouvez mettre à jour le firmware du commutateur en utilisant l'une des méthodes suivantes :

Méthode de mise à jour Description
En utilisant Rechercher des mises à jour.	Les mises à jour du firmware sont automatiquement détectées par QSS et installées sur votre appareil.Pour plus de détails, consultez Recherche de mises à jour en direct.
En utilisant Mise à jour du firmware	Vous pouvez rechercher les mises à jour du firmware sur le site Web QNAP, télécharger les mises à jour sur un ordinateur et les installer manuellement sur votre appareil.Pour plus de détails, consultez Mise à jour manuelle du firmware.

Configuration de firmware requise

Votre appareil doit correspondre à la configuration requise suivante pour effectuer une mise à jour du firmware :

ParamètreConfigurationrequise
Paramètres matériels • Un ordinateur	RemarqueUn ordinateur est nécessaire pour mettre à jour le firmware manuellement ou en utilisant Qfinder Pro.Câbles EthernetRemarqueQNAP recommande de mettre à jour le firmware en utilisant des connexions Ethernet filaires afin de garantir que votre connexion réseau demeure stable au cours du processus de mise à jour du firmware.
Sauvegarder les paramètres système	QNAP recommande de sauvegarder les paramètres système sur votre ordinateur avant de mettre à jour le firmware.Pour plus de détails, consultezSauvegarde des paramètres système.
Privilèges d'administrateur Vous devez être un administrateur du commutateur ou avoir des privilèges admin pour mettre à jour le firmware.
Arrêter les opérations du commutateur	QNAP recommande d'arrêter toutes les autres opérations du commutateur avant la mise à jour du firmware. Le commutateur doit être redémarré pour que la mise à jour du firmware prenne effet et peut interrompre les services ou opérations en cours du commutateur.
Nom du modèle de l'appareil Assurez-vous d'avoir le nom du modèle de commutateur correct.Vous pouvez trouver le nom du modèle de commutateur à l'aide des méthodes suivantes :Localisez le nom du modèle sur une étiquette en bas ou à l'arrière de votre appareil.Allez dans Panneau deconfiguration>État du système >Informations système >Nom du modèle
Version du firmware	Si vous mettez à jour le firmware à l'aide de la Mise à jour dufirmwareou Qfinder Pro, assurez-vous que la version du firmwaresélectionné corresponde au modèle de votre appareil.

Recherche de mises à jour en direct

Avertissement

• Pour éviter la perte de données, QNAP recommande de sauvegarder toutes les données sur votre appareil avant de mettre à jour le firmware. Pour des détails sur la sauvegarde de données, consultez Sauvegarde des paramètres système.
• N'éteignez pas votre appareil durant le processus de mise à jour.

Important

• Assurez-vous d'examiner la Configuration de firmware requise avant de mettre à jour le firmware.

• La mise à jour peut nécessiter quelques minutes ou plus selon votre configuration matérielle et votre connexion réseau.

• Connectez-vous à QSS.

• Allez dans Système > Mise à jour du firmware > Mise à jour en direct.
• Cliquez sur Rechercher des mises à jour.

QSS recherche les mises à jour de firmware disponibles. Vous pouvez choisir de mettre à jour QSS si une mise à jour est disponible.

1. Cliquez sur Mettre à jour le système.

Un message de confirmation apparaît.

1. Cliquez sur Mettre à jour.

QSS met à jour le firmware.

Mise à jour manuelle du firmware

Avertissement

• Pour éviter la perte de données, QNAP recommande de sauvegarder toutes les données sur votre appareil avant de mettre à jour le firmware. Pour des détails sur la sauvegarde de données, consultez Sauvegarde des paramètres système.
• N'éteignez pas votre appareil durant le processus de mise à jour.

Important

• Assurez-vous d'examiner la Configuration de firmware requise avant de mettre à jour le firmware.

• La mise à jour peut nécessiter quelques minutes ou plus selon votre configuration matérielle et votre connexion réseau.

• Téléchargez le firmware de l'appareil.

a. Allez dans http://www.qnap.com/download.
b. Sélectionnez le type de produit.
c. Sélectionnez votre modèle d'appareil.

d. Lisez les notes de version et vérifiez ce qui suit :

• Le modèle d'appareil et la version de firmware correspondent.
• La mise à jour du firmware est nécessaire.

- Vérifiez toute instruction supplémentaire pour l'installation de la mise à jour du firmware.

1. Assurez-vous que le modèle du produit et que le firmware sont corrects.
2. Sélectionnez le serveur de téléchargement en fonction de votre emplacement.
3. Téléchargez le package du firmware.
4. Cliquez sur Parcourir.
5. Sélectionnez un dossier.
6. Enregistrez le package du firmware téléchargé.
7. Procédez à l'extraction du fichier image du firmware.
8. Connectez-vous à QSS.
9. Allez dans Système > Mise à jour du firmware > Mise à jour du firmware.
10. Cliquez sur Parcourir puis sélectionnez le fichier image de firmware extrait.
11. Cliquez sur Mettre à jour le système.

Une fenêtre avec un message de confirmation apparaît.

1. Cliquez sur Mettre à jour.

L'appareil redémarre immédiatement.

5. Assistance et autres ressources

QNAP fournit les ressources suivantes :

Ressources URL
Documentation https://docs.qnap.com
Portal de service https://service.qnap.com
Téléchargements https://download.qnap.com
Forum de la communauté https://forum.qnap.com

6. Glossaire

myQNAPcloud

Fournit divers services d'accès à distance tels que DDNS et myQNAPcloud Link

Qfinder Pro

Utilitaire QNAP qui vous permet de localiser et d'accéder aux appareils NAS QNAP dans votre réseau local

QSS

Application de gestion du commutateur QNAP

QuNetSwitch

QNAP appli de gestion du commutateur qui s'exécute sur le QTS système d'exploitation

7. Notifications

Ce chapitre fournit des informations sur la garantie, la non-responsabilité, les licences et les règlements fédéraux.

Garantie limitée

QNAP propose un service de garantie limitée sur ses produits. Votre produit matériel de marque QNAP est garanti contre les défauts de matériaux et de fabrication pour une période d'un (1) an ou plus à partir de la date figurant sur la facture. ("Période de garantie"). Veuillez examiner vos droits légaux sur www.qnap.com/warranty. Ces derniers peuvent être modifiés de temps à autre par QNAP à sa discrétion.

Clause de non-responsabilité

Les informations contenues dans ce document sont fournies en rapport aux produits de QNAP Systems, Inc. "QNAP". Aucune licence, expresse ou implicite, par estoppel ou autrement, à tout droit de propriété intellectuelle n'est accordée par ce document. Sous réserve des dispositions dans les termes et conditions de QNAP de vente pour ces produits, QNAP décline toute responsabilité, et QNAP décline toute garantie expresse ou implicite, relative à la vente et/ou l'utilisation de produits QNAP y compris la responsabilité ou garantie concernant l'utilisation de produits QNAP y compris la responsabilité ou garantie concernant l'adéquation d'une application en particulier, qualité marchande ou contrefaçon de brevet, droit d'auteur ou tout autre droit de propriété intellectuelle.

Les produits QNAP ne sont pas destinés à être utilisés dans le domaine médical, sauver des vies, maintenir la vie, systèmes de contrôle critiques ou de sécurité, ou dans des programmes d'installations nucléaires.

En aucun cas, la responsabilité de QNAP ne pourra excéder le prix payé pour le produit en ce qui concerne les dommages directs, indirects, particuliers, accidentels ou consécutifs résultant de l'utilisation du produit, son logiciel ou de sa documentation. QNAP n'offre ni garantie ni représentation, implicite, explicite ou statutaire quant au contenu ou à l'utilisation des produits ou la documentation et tous les logiciels fournis, et décline plus particulièrement toute garantie en matières de qualité, performances, commercialisation ou adaptation à des fins particulières. QNAP se réserve également le droit d'éditer ou de mettre à jour les produits, le logiciel ou la documentation sans être tenu d'avertir un individu ou une entité que ce soit.

Nous vous recommandons de sauvegarder souvent votre système pour éviter de perdre des données. QNAP décline toute responsabilité de toutes sortes pour la perte de données ou la restauration des données.

Si vous retournez l'un des composants du paquet de produits QNAP tels que le NAS (Network Attached Storage) en vue d'obtenir un remboursement ou un entretien, assurez-vous qu'ils sont soigneusement emballés pour l'expédition. Toute forme de dommages dus à un emballage inapproprié ne sera pas indemnisé.

Les caractéristiques, les fonctions et les spécifications du produit sont susceptibles d'être modifiées sans préavis. Les informations de la présente sont susceptibles d'être modifiées sans préavis.

Notez par ailleurs que les symboles ® et ™ ne sont pas utilisés dans le texte.

GNU Public License

Respect des normes CE

C€

Cet appareil est conforme aux normes CE de Classe A

Avis de la FCC

Avis de la FCC Classe A

FC

Cet appareil est conforme à la section 15 du règlement de la FCC. L'utilisation est soumise aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences dangereuses.

2. Cet appareil doit pouvoir accepter toutes les interférences reçues, y compris les interférences risquant d'engendrer un fonctionnement indésirable.

Remarque

cet appareil a été testé et déclaré conforme aux limites définies pour les appareils numériques de Classe A suivant l'article 15 du règlement de la FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences indésirables lorsque l'appareil est utilisé dans un environnement commercial. Cet appareil produit, utilise et peut émettre une énergie haute fréquence et provoquer des interférences nuisibles pour les communications radio s'il n'est pas installé et utilisé conformément aux instructions d'utilisation. L'utilisation de cet appareil dans un environnement résidentiel est susceptible de causer des interférences nuisibles et, le cas échéant, il sera la responsabilité de l'utilisateur de prendre des mesures adéquates pour éliminer ces interférences.

Important

toute modification apportée à cet appareil qui n'est pas approuvée par QNAP Systems, Inc peut annuler l'autorisation accordée à l'utilisateur par la FCC d'utiliser cet appareil.

Avis VCCI

V©I

Directive UE 2002/96 / CE relative aux déchets d'équipements électroniques et électriques (DEEE)

Conformément aux exigences de la législation DEEE, les informations utilisateur suivantes sont fournies aux clients pour tous les produits de marque QNAP Electronics soumis à la directive DEEE.

Ce symbole sur le produit ou sur son emballage indique que ce produit ne doit pas être jeté avec vos autres déchets ménagers. Au lieu de cela, il est de votre responsabilité de vous débarrasser de vos déchets d'équipements en les remettant à un point de collecte désigné pour le recyclage des déchets d'équipements électriques et électroniques. La collecte et le recyclage séparés de vos équipements usagés au moment de leur élimination aideront à conserver les ressources naturelles et à garantir leur recyclage de manière à protéger la santé humaine et l'environnement. Pour plus d'informations sur les endroits où vous pouvez déposer vos équipements usagés pour le recyclage, veuillez contacter votre mairie, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

Déclaration RoHS de l'UE

Cet équipement est conforme à la directive RoHS 2011/65 / UE de l'Union européenne sur la restriction de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques. La directive s'applique à l'utilisation du plomb, du mercure, du cadmium, du chrome hexavalent, des polybromodiphényles (PBB) et des polybromodiphényléthers (PBDE) dans les équipements électriques et électroniques.

Avis de conformité du Laser

Assurez-vous que le module SFP (enfichable à faible encombrement) soit conforme aux certifications CNS 15016-2 ou IEC 60852-1 et aux spécifications de Laser Classe 1.

Cet appareil est conforme aux exigence UKCA pour les produits vendus en Grande-
