Caractéristiques Techniques	Commutateur Ethernet 24 ports 10GbE SFP+
Capacité de commutation	480 Gbps
Normes réseau	IEEE 802.3, 802.3u, 802.3ab, 802.3ae, 802.3x
Type d'alimentation	Alimentation redondante
Dimensions	440 x 220 x 44 mm
Poids	3.5 kg
Utilisation recommandée	Idéal pour les environnements de réseau à haute performance
Maintenance	Ventilation passive, pas de pièces mobiles
Sécurité	Fonctionnalités de sécurité avancées, y compris VLAN et contrôle d'accès
Garantie	2 ans
Informations supplémentaires	Compatible avec les équipements QNAP et autres marques

FOIRE AUX QUESTIONS - QSW-M3224-24T QNAP

Comment réinitialiser le commutateur QNAP QSW-M3224-24T aux paramètres d'usine ?

Pour réinitialiser le commutateur, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les voyants clignotent, puis relâchez-le. L'appareil redémarrera avec les paramètres d'usine.

Comment configurer le QSW-M3224-24T pour utiliser le VLAN ?

Accédez à l'interface de gestion web du commutateur via un navigateur. Connectez-vous avec vos identifiants, puis allez dans la section 'VLAN' pour créer et gérer vos VLANs selon vos besoins.

Que faire si le commutateur ne s'allume pas ?

Vérifiez si l'alimentation est correctement branchée et si la prise fonctionne. Si le problème persiste, essayez d'utiliser un autre câble d'alimentation ou une autre source d'alimentation.

Comment mettre à jour le firmware du QSW-M3224-24T ?

Téléchargez la dernière version du firmware depuis le site officiel de QNAP. Ensuite, accédez à l'interface de gestion du commutateur, allez dans la section 'Mise à jour du firmware' et suivez les instructions pour télécharger et installer le nouveau firmware.

Comment résoudre les problèmes de connexion réseau avec le commutateur ?

Vérifiez les câbles Ethernet pour des dommages, assurez-vous qu'ils sont correctement connectés. Vérifiez également les paramètres de configuration réseau dans l'interface de gestion du commutateur pour vous assurer qu'ils sont corrects.

Le commutateur QSW-M3224-24T prend-il en charge l'alimentation par Ethernet (PoE) ?

Non, le QSW-M3224-24T ne prend pas en charge l'alimentation par Ethernet (PoE). Pour les dispositifs nécessitant PoE, envisagez un commutateur QNAP spécifique avec cette fonctionnalité.

Comment vérifier l'état des ports du commutateur ?

Accédez à l'interface de gestion web et allez dans la section 'État des ports'. Vous pourrez y voir l'état de chaque port, y compris la vitesse de connexion et les erreurs éventuelles.

MODE D'EMPLOI QSW-M3224-24T QNAP

Guide de l’utilisateur Version du document : 1 01/07/2024Table des matières

2. Présentation produit

• À propos du QSW-M3224-24T p. 7
• Spécications matérielles p. 7
• Contenu de la boîte p. 8
• Composants p. 9

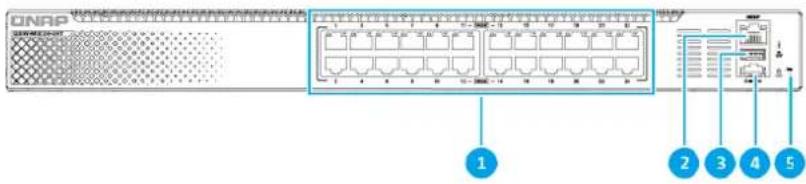

• Panneau avant p. 9

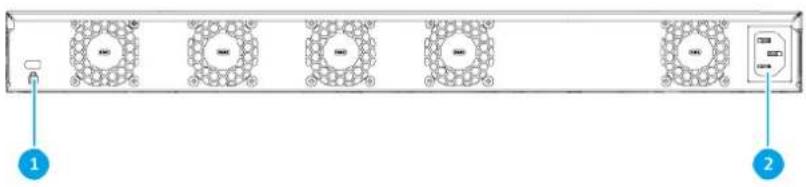

• Panneau arrière p. 10

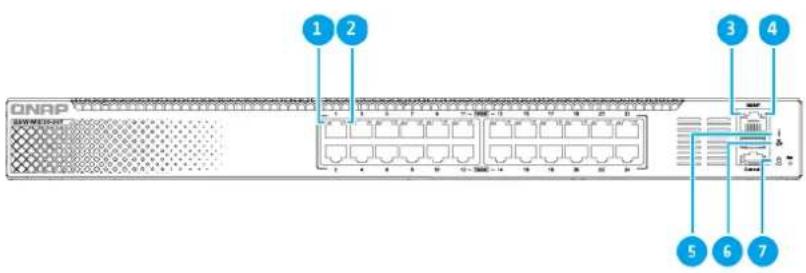

• LED du panneau avant p. 10

3. Installation et accès

• Conguration requise pour l’installation p. 12
• Congurer le commutateur p. 12
• Connecter le commutateur à un ordinateur ou au réseau p. 12
• Connecter le commutateur à un ordinateur p. 13
• Connecter le commutateur à un réseau p. 14
• Accès au commutateur p. 14
• Accéder au commutateur à l’aide d’un navigateur p. 14
• Accéder au commutateur à l’aide de Qnder Pro p. 15

4. Opérations de base

6. Assistance et autres ressources

Emballage d'origine Veuillez conserver l'emballage d'origine et les matériaux d'emballage. Si vous souhaitez retourner le produit ou l'envoyer pour réparation, veuillez utiliser l'emballage d'origine pour éviter tout dommage. QNAP se réserve le droit de ne pas fournir de remboursement ou de service de garantie pour les produits endommagés en raison d'un emballage inapproprié. Défauts matériels Si votre produit QNAP possède des défauts matériels, renvoyez le produit à QNAP ou à un centre de service habilité par QNAP pour maintenance ou remplacement. Toute tentative de réparation ou d’eectuer des procédures de maintenance sur le produit par vous ou un tiers non habilité annule la garantie. QNAP n’est pas responsable des dommages ou de la perte de données causés par des modications non autorisées et l’installation d’applications tierces non prises en charge. Pour plus de détails, consultez les Conditions de garantie de QNAP. Informations de sécurité Les instructions suivantes aident à assurer la sécurité personnelle et environnementale. Lisez attentivement ces instructions avant d’eectuer toute opération. Instructions générales

• L’appareil doit être stocké en lieu sûr avec un accès restreint, contrôlé via l’utilisation d’un outil, d’un verrou et d’une clé, ou tout autre moyen de sécurité.

• Seules les personnes qualiées, compétentes et habilitées avec la connaissance de toutes les restrictions, précautions de sécurité et des procédures d’installation et de maintenance doivent avoir un accès physique à l’appareil.

AVERTISSEMENT Pour éviter d’endommager ou de détériorer les composants, assurez-vous que les lecteurs et les autres composants internes du système aient refroidi avant de les toucher. Observez les procédures de décharge électrostatique (ESD) pour éviter les éventuelles blessures ou pour ne pas endommager les composants. Guide de l'utilisateur du QSW-M3224-24TInformations importantes 3Alimentation ⚠ AVERTISSEMENT An de réduire le risque d’incendie et de choc électrique, assurez-vous de brancher uniquement le cordon d’alimentation à une prise électrique correctement mise à la terre. Pour éviter de graves blessures, un technicien formé doit déconnecter tous les cordons PSU de l’appareil avant d’installer ou de remplacer des composants système. Pièces en mouvement ⚠ AVERTISSEMENT Pales de ventilateur en mouvement : Tenez les parties de votre corps à l’écart des pales éventuelles de ventilateur en mouvement lorsque l’appareil est connecté à une source d’alimentation. Composants en mouvement : Tenez les parties de votre corps à l’écart des autres composants éventuels en mouvement. L’appareil ne convient pas pour une utilisation dans des lieux où peuvent se trouver des enfants. Batterie du système

• Ce produit peut contenir une pile bouton.

• Tenez les piles hors de la portée des enfants.

• Si avalée, une pile bouton au lithium peut entraîner des blessures graves ou mortelles dans les 2 heures.

• Si vous pensez que vos piles ont été avalées ou placées dans toute partie du corps, consultez immédiatement un médecin.

• Pour éviter une possible explosion de la batterie qui endommagerait ou détériorerait les composants, assurez-vous de remplacer la batterie existante par une batterie de même type. Guide de l'utilisateur du QSW-M3224-24T Informations importantes 4• Jetez correctement les batteries usagées conformément aux réglementations locales ou aux instructions du fabricant de la batterie.

• Des piles même usagées peuvent provoquer des blessures graves, voire mortelles.

• Appelez un centre antipoison local pour obtenir des informations sur le traitement.

• Pour des informations sur le type et la tension de la pile bouton de votre appareil, veuillez consulter le tableau des spécications matérielles.

• Les piles non rechargeables ne doivent pas être rechargées.

• Ne forcez pas la décharge, ne rechargez pas, ne démontez pas, ne chauez pas et n’incinérez pas. Le non-respect de cette consigne peut entraîner des blessures dues à la ventilation, à une fuite ou à une explosion entraînant des brûlures chimiques.

• Assurez-vous que les piles sont installées correctement en respectant la polarité (+ et -).

• Ne mélangez pas des piles usagées et des piles neuves, ni des piles de marques ou de types diérents, telles que des piles alcalines, des piles au carbone-zinc ou des piles rechargeables.

• Retirez et recyclez ou mettez au rebut immédiatement les piles des équipements non utilisés pendant une période prolongée, conformément aux réglementations locales.

• Il faut toujours fermer complètement le compartiment des piles. Si le compartiment des piles ne se ferme pas correctement, arrêtez d’utiliser le produit, retirez les piles et tenez-les hors de portée des enfants. Kits de rails Les modèles à montage en rack peuvent nécessiter des kits de rails pour l’installation dans un rack ou une armoire de serveur. Pour garantir la sécurité de l’équipement et des personnes, veuillez lire attentivement les instructions d’installation de votre kit de rails avant d’installer le kit de rails et de monter votre appareil. Pour vérier si votre appareil est une unité de montage en rack, consultez le tableau des spécications matérielles. Guide de l'utilisateur du QSW-M3224-24T Informations importantes 5⚠ AVERTISSEMENT

• Quand le kit de rails est installé sur la baie de serveurs, ne déployez et ne déverrouillez pas complètement les rails, sauf quand vous montez ou démontez un appareil.

• Laisser les rails complètement déployés et non verrouillés peut entraîner la chute d’un équipement lourd. Cela peut endommager l’équipement et provoquer des blessures graves, voire mortelles.

• Avant de préparer les rails pour le montage ou le démontage des appareils, veuillez lire attentivement les instructions d’installation et vous assurer que vous les avez bien comprises.

• Ne placez aucun objet et n’ajoutez aucune charge supplémentaire sur l’appareil ou les rails quand vous montez ou démontez un appareil.

• Quand vous montez un appareil, faites-le glisser à fond dans la baie de serveurs pour verrouiller complètement les rails et xer l’appareil à la baie de serveurs. Guide de l'utilisateur du QSW-M3224-24T Informations importantes 62. Présentation produit Ce chapitre fournit des informations de base sur le commutateur QSW-M3224-24T. À propos du QSW-M3224-24T Le QSW-M3224-24T, un commutateur Gigabit Ethernet hautes performances, dote les environnements de diusion et audiovisuels de 24 ports RJ45 10 GbE dédiés pour les applications vidéo et audio non compressées. Doté de capacités de routage Lite-Layer 3 accessibles via QSS Pro, le QSW-M3224-24T donne aux administrateurs réseau un contrôle granulaire sur le routage, les VLAN et la multidiusion, rationalisant ainsi les ux de travail multidiusion complexes. Le commutateur fournit des interfaces de gestion dédiées pour un contrôle, une conguration et des mises à jour sécurisés : un port de gestion 1 GbE pour un accès exclusif à l'interface QSS Pro et un port de console USB-C pour accéder à l'interface de ligne de commande (CLI) à des ns de diagnostic. Spécications matérielles Conseil Les spécications des modèles sont susceptibles d’être modiées sans préavis. Pour consulter les dernières spécications, rendez-vous sur https://www.qnap.com. Composant QSW-M3224-24T Processeur Processeur Marvell® 98DX4550 Chipset Marvell® 88F6821 Mémoire 8 Go Interfaces réseau 24 ports 10G/5G/2.5G/1G/100M RJ45 Interfaces de gestion • Ports console : 1 port USB Type-C

• Ports de gestion : 1 port Marvell® 1 GbE 88E1512 Interface Boutons Réinitialisation du commutateur LED Guide de l'utilisateur du QSW-M3224-24T Présentation produit 7Composant QSW-M3224-24T Système • État

• Localisateur Ports • Vitesse

• Activité Dimensions Facteur de forme 1U, montée en rack Dimensions (H x L x P) 44,2 x 438,5 x 190 mm (1,74 x 17,26 x 7,48 pouces) Poids net 2,93 kg (6,46 livres) Autres Bloc d'alimentation 100 - 240 V, 50/60 Hz Consommation maximale d'énergie 116,9 W Ventilateurs 5 ventilateur de 40 mm Température de fonctionnement 0˚C à 40˚C (32˚F à 104˚F) Humidité relative • Humidité relative sans condensation : 5 % à 95 %

• WBGT : 27˚C (80,6˚F) Emplacement de sécurité Emplacement de sécurité Kensington Contenu de la boîte Élément Quantité

Câble d'alimentation 1 Kit de rails 1 Guide de l'utilisateur du QSW-M3224-24T Présentation produit 8Élément Quantité Guide d'installation rapide (QIG) 1 Composants Panneau avant N° Composant N° Composant 1 Ports Ethernet 10 Gigabit (RJ45) 4 Port console 2 Port de gestion 5 Bouton Réinitialiser 3 Port USB 2.0 de Type A Remarque Ce port est réservé à des ns de maintenance par du personnel autorisé uniquement.

Guide de l'utilisateur du QSW-M3224-24T Présentation produit 9Panneau arrière N° Composant N° Composant 1 Emplacement de sécurité Kensington 2 Entrée d’alimentation LED du panneau avant Guide de l'utilisateur du QSW-M3224-24T Présentation produit 10N° Composant N° Composant 1 LED de l’Ethernet 10 Gigabit

• Ethernet 10 Gigabit (vitesse de 100M/1G/2.5G/5G) Remarque La LED a la forme d'une èche vers le haut, ce qui indique qu'il s'applique au port supérieur (dans ce cas, le port 1). 5 LED d’état 2 LED de l’Ethernet 10 Gigabit

• Ethernet 10 Gigabit (vitesse de 100M/1G/2.5G/5G) Remarque La LED a la forme d'une èche vers le bas, ce qui indique qu'il s'applique au port inférieur (dans ce cas, le port 2). 6 LED de l’état du ventilateur 3 LED de vitesse du port de gestion 7 LED de localisation 4 LED d’activité du port de gestion - - Guide de l'utilisateur du QSW-M3224-24T Présentation produit 113. Installation et accès Ce chapitre décrit les étapes d'installation matérielle et d'accès au commutateur spéciques. Conguration requise pour l’installation Catégorie Élément Environ‐ nement

• Température ambiante : 0˚C à 40˚C (32˚F à 104˚F)

• Humidité relative sans condensation : 5 % à 95 %

• WBGT : 27˚C (80,6˚F)

• Surface plane, anti-statique sans exposition directe au soleil, aux liquides ou aux produits chimiques

• Libre de tout objet pouvant obstruer la ventilation du commutateur ou appliquer une pression sur le commutateur ou sur le cordon d'alimen‐ tation. Matériel et périphériques

• Câble réseau Outils • Tournevis Phillips n°1 ou 2

• Tournevis à tête plate

• Bracelet anti-statique Congurer le commutateur

1. Placez votre commutateur dans un environnement qui répond aux exigences dénies.

Pour plus de détails, voir Conguration requise pour l’installation.

2. Branchez le cordon d'alimentation CA du commutateur sur une prise CA en état de marche.

3. Connecter le commutateur à un ordinateur ou au réseau.

Pour plus de détails, voir Connecter le commutateur à un ordinateur ou au réseau.

4. Connexion à QSS Pro.

Connecter le commutateur à un ordinateur ou au réseau Vous pouvez connecter le commutateur à un ordinateur ou au réseau local. Pour des détails, consultez les rubriques suivantes :

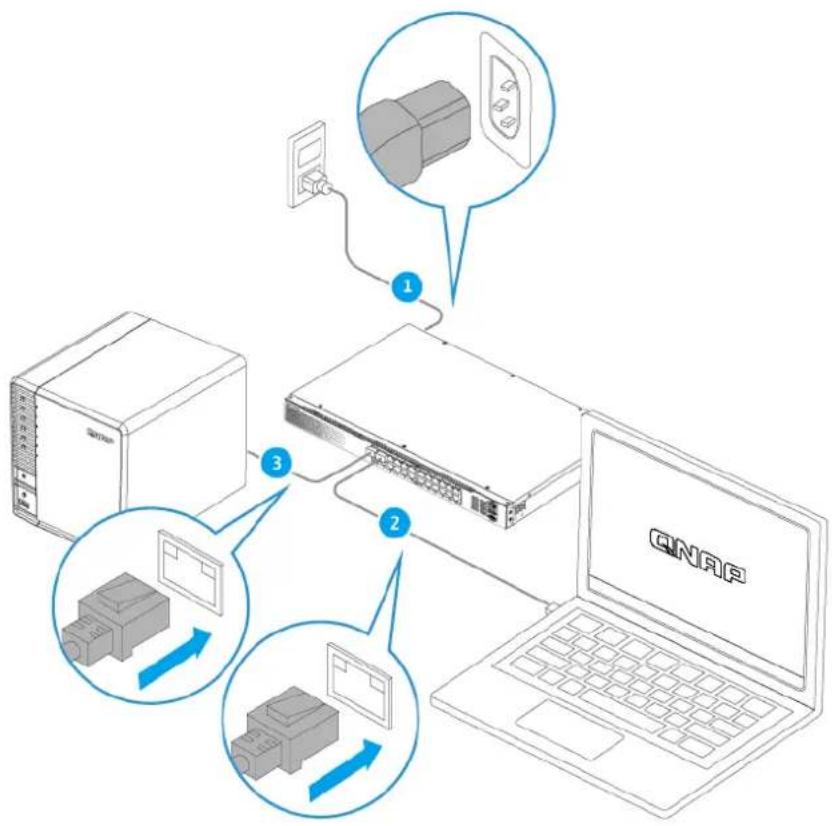

• Connecter le commutateur à un ordinateur Guide de l'utilisateur du QSW-M3224-24T Installation et accès 12• Connecter le commutateur à un réseau Connecter le commutateur à un ordinateur Connecter le commutateur à un NAS QNAP vous permet d’étendre la capacité de stockage et de sauvegarder les données sur un autre NAS via les connexions de câble réseau vers un port hôte sur le commutateur. Cependant, vous devez connecter le commutateur à un ordinateur pour congurer les paramètres.

1. Branchez le cordon d'alimentation CA du commutateur sur une prise CA en état de marche.

2. Connectez le commutateur à un ordinateur.

a. Connectez un câble réseau à un port hôte sur le commutateur. b. Connectez le câble réseau à un port réseau Gigabit de l'ordinateur. c. Facultatif : Connectez le commutateur au NAS.

3. Vériez que l’ordinateur reconnaisse le commutateur.

a. Ouvrez Qnder Pro sur l'ordinateur hôte. Remarque Pour télécharger Qnder Pro, allez à l’adresse https://www.qnap.com/utilities. b. Localisez le commutateur dans la liste. Guide de l'utilisateur du QSW-M3224-24T Installation et accès 13Connecter le commutateur à un réseau Vous pouvez connecter le commutateur au réseau local via le port hôte.

1. Branchez le cordon d'alimentation CA du commutateur sur une prise CA en état de marche.

2. Connectez le commutateur à votre réseau local à l’aide du port hôte.

3. Exécutez Qnder Pro sur un ordinateur qui est connecté au même réseau local.

Remarque Pour télécharger Qnder Pro, allez à l’adresse https://www.qnap.com/utilities.

4. Localisez le commutateur dans la liste et puis double-cliquez sur son nom ou adresse IP.

L'écran de connexion QSS apparaît.

5. Entrez vos informations de connexion QSS.

6. Cliquez sur Connexion.

Accès au commutateur Méthode Description Conguration requise Navigateur web Vous pouvez accéder au commutateur à l'aide de n'importe quel ordinateur du même réseau si vous disposez des informations suivantes :

• Nom du commutateur (exemple : http:// example123/) ou adresse IP

• Identiants de connexion d'un compte utilisateur valide Pour plus de détails, voir Accéder au commutateur à l’aide d’un navigateur.

• Ordinateur connecté au même réseau que le commutateur

• Navigateur web Qnder Pro Qnder Pro est un utilitaire de bureau qui vous permet de localiser et d'accéder aux appareils QNAP sur un réseau spécique. L'utilitaire prend en charge Windows, macOS, Linux et Chrome OS. Pour plus de détails, voir Accéder au commutateur à l’aide de Qnder Pro.

• Ordinateur connecté au même réseau que le commutateur

• Qnder Pro Accéder au commutateur à l’aide d’un navigateur Vous pouvez accéder au commutateur à l’aide d’un ordinateur sur le réseau si vous connaissez son adresse IP et les informations de connexion d’un compte d'utilisateur valide. Par défaut, les Guide de l'utilisateur du QSW-M3224-24T Installation et accès 14commutateurs QNAP prennent en charge la conguration du client DHCP pour l’attribution d'IP. S’il est connecté à un réseau, le commutateur obtient automatiquement une adresse IP d’un serveur DHCP. Remarque

• Si vous ne connaissez pas l’adresse IP du commutateur, vous pouvez le localiser en utilisant Qnder Pro.

• Si le commutateur n’est pas connecté à un réseau compatible DHCP, vous pouvez accéder à l’interface Web du commutateur en modiant l’adresse IP de l’ordinateur sur

• L’adresse IP par défaut du commutateur est 169.254.100.101.

1. Vériez que votre ordinateur est connecté au même réseau que le commutateur.

2. Ouvrez un navigateur web sur votre ordinateur.

3. Tapez l'adresse IP du commutateur dans la barre d'adresse.

La page de connexion apparaît.

4. Spéciez le nom d'utilisateur et le mot de passe.

Nom d'utilisateur par défaut Mot de passe par défaut admin Pour plus de détails sur le mot de passe par défaut, voir cette FAQ.

5. Cliquez sur Se connecter.

La page Vue d'ensemble apparaît. Important Une fois le commutateur conguré, assurez-vous de modier l’adresse IP de l’ordinateur sur la conguration d’origine. Accéder au commutateur à l’aide de Qnder Pro

1. Installez Qnder Pro sur un ordinateur qui est connecté au même réseau que le commutateur.

Conseil Pour télécharger Qnder Pro, allez à l’adresse https://www.qnap.com/utilities.

2. Ouvrez Qnder Pro.

Qnder Pro recherche automatiquement tous les appareils QNAP sur le réseau.

3. Localisez le commutateur dans la liste, puis double-cliquez sur son nom ou adresse IP.

La page de connexion apparaît. Guide de l'utilisateur du QSW-M3224-24T Installation et accès 154. Spéciez le nom d'utilisateur et le mot de passe. Nom d'utilisateur par défaut Mot de passe par défaut admin Pour plus de détails sur le mot de passe par défaut, voir cette FAQ.

5. Cliquez sur Se connecter.

La page Vue d'ensemble apparaît. Important Une fois le commutateur conguré, assurez-vous de modier l’adresse IP de l’ordinateur sur la conguration d’origine. Guide de l'utilisateur du QSW-M3224-24T Installation et accès 164. Opérations de base Ce chapitre décrit les opérations de base du commutateur. Bouton Réinitialiser Opération Action utilisateur Résultat Réinitialisation basique du système Maintenez enfoncé le bouton pendant 5 secondes. Les paramètres suivants seront restaurés aux réglages originaux :

• Le compte admin est automatiquement activé.

• Mot de passe de l’administrateur système : Pour plus de détails sur le mot de passe par défaut, voir cette FAQ. Réinitialisation avancée du système Maintenez enfoncé le bouton pendant 10 secondes. Les réglages d’usine par défaut sont restaurés. LED Les LED indiquent l'état du système et des informations connexes lorsque le commutateur est sous tension. Les informations suivantes sur les LED ne s'appliquent que lorsque le commutateur est connecté au réseau. Pour plus de détails sur l’emplacement des LED, voir LED du panneau avant. LED d’état du système État Description Vert • L’appareil est prêt.

• Le rmware est mis à jour.

• Le mot de passe a été réinitialisé.

• L’appareil a été réinitialisé aux paramètres d’usine par défaut. Guide de l'utilisateur du QSW-M3224-24T Opérations de base 17État Description Clignote en vert

• L’appareil est en cours d’initialisation.

• Le rmware est en cours de mise à jour. Important Lors de la mise à jour du rmware, ne retirez pas le cordon d'alimen‐ tation et ne forcez pas l'application à quitter.

• L'appareil est en cours de réinitialisation.

• Le mot de passe de l'appareil est en cours de réinitialisation. Rouge • Une erreur système est survenue.

• Une boucle réseau a été détectée.

• Le système surchaue.

• Une erreur du ventilateur est survenue. Remarque Pour plus de détails, consultez les journaux système. Éteint • L’appareil est hors tension.

• L'appareil est prêt pour la réinitialisation du mot de passe.

• L'appareil est prêt pour la réinitialisation aux paramètres d'usine. LED de localisation État Description Clignote en ambre L'appareil est en cours de localisation. Remarque La LED de localisation clignote pendant 30 minutes lorsque la fonction de localisation est activée. Éteint La fonction de localisation est désactivée. Guide de l'utilisateur du QSW-M3224-24T Opérations de base 18LED de l’Ethernet 10 Gigabit État Description Vert La connexion réseau fonctionne à 10 Gbit/s. Clignote en vert Un accès à l’appareil est en cours depuis un réseau 10GbE. Ambre La connexion réseau fonctionne à 100 Mbit/s, 1 Gbit/s, 2,5 Gbit/s ou 5 Gbit/s. Clignote en ambre L’appareil est en cours d'accès depuis un réseau 100 Mbit/s, 1 Gbit/s, 2,5 Gbit/s ou 5 Gbit/s. Éteint • Aucun câble n’est connecté au port.

• Échec de la négociation automatique.

• Une incohérence de vitesse de liaison est survenue.

• Échec de liaison du port.

• Le port est désactivé à l'aide de l'interface du commutateur.

• Une boucle réseau a été détectée et la protection contre les boucles a désactivé le port. LED de vitesse RJ45 de gestion État Description Vert La connexion réseau fonctionne à 1 Gbit/s. Ambre La connexion réseau fonctionne à 100 Mbit/s. Clignote en vert ou en ambre Des données sont en cours de transmission. Éteint Il n’y a aucune connexion réseau. LED de liaison et d’activité RJ45 de gestion État Description Ambre Le port de gestion fonctionne en tant que port de liaison montante. Clignote en ambre Des données sont en cours de transmission. Guide de l'utilisateur du QSW-M3224-24T Opérations de base 19État Description Éteint Il n’y a aucune connexion réseau. Guide de l'utilisateur du QSW-M3224-24T Opérations de base 205. QSS Pro À propos de QSS Pro QSS Pro est un système de gestion de commutateurs réseau conçu pour fournir des fonctionnalités complètes pour contrôler, surveiller et optimiser les commutateurs réseau. Il ore une suite robuste de fonctionnalités de gestion, y compris des fonctionnalités Lite-Layer 3 telles que le routage, les services DNS (Domain Name System) et les services DHCP (Dynamic Host Conguration Protocol). QSS Pro permet aux utilisateurs de gérer et d'optimiser ecacement leur infrastructure de commutation, y compris la communication inter-réseau et la conguration des appareils. Premiers pas

1. Connectez-vous au commutateur en tant qu'administrateur.

Le compte administrateur par défaut est admin. Pour plus de détails, consultez Accès au commutateur.

2. Congurez les paramètres système.

Pour plus de détails, consultez Paramètres système.

3. Congurez les paramètres du port et les autres paramètres réseau.

Pour plus de détails, consultez Gestion du réseau. Gestion du réseau La conguration réseau basique des commutateurs comprend la gestion des ports, la conguration VLAN, la conguration de diérents protocoles ainsi que la gestion du trac via la Qualité de service (QoS) et les Listes de contrôle d’accès (ACL). Congurer les paramètres du port

1. Connexion à QSS Pro.

2. Allez dans Conguration > Gestion des ports.

3. Allez dans Conguration du port.

4. Identiez un port ou un LAG.

5. Congurer les paramètres.

Paramètre Description État Active ou désactive le port de commutation Nom du port Spéciez un nom de port contenant 1 à 24 caractères. Guide de l'utilisateur du QSW-M3224-24T QSS Pro 21Paramètre Description Vitesse Permet de négocier automatiquement ou de contrôler la vitesse du port en utilisant la vitesse sélectionnée Contrôle de

Dans QSS, le contrôle de ux asymétrique permet une conguration indépendante des mécanismes de contrôle de ux pour le trac entrant et sortant sur un port de commutateur.

• Désactivé : Le port fonctionne sans mécanismes de contrôle des ux.

• Bidirectionnel (TX/RX) : Ajuste dynamiquement le trac entrant et sortant pour une gestion coordonnée de la congestion sur le réseau.

• Transmission (TX) : Régule le trac sortant vers les appareils connectés en cas de surcharge pour garantir un ux de données uide.

• Réception (RX) : Met en œuvre le contrôle de la congestion en suspendant temporairement la réception des données lorsque l'on approche de la capacité, permettant ainsi à l'appareil connecté d'ajuster son taux de transmission.

6. Sous État, cliquez sur pour activer l'interface.

7. Cliquez sur Enregistrer.

QSS enregistre les paramètres. Ajouter un VLAN Un réseau local virtuel (VLAN) regroupe plusieurs appareils réseau et limite leur domaine de diusion. Les membres d'un VLAN sont isolés et le trac réseau n'est envoyé qu'entre les membres du groupe. Chaque VLAN reçoit un numéro d'identication VLAN spécique. L’écran VLAN ache des informations sur les VLAN existants et fournit un accès aux options de conguration VLAN.

1. Connexion à QSS Pro.

2. Allez dans Conguration > VLAN.

3. Cliquez sur Add (ajouter).

La fenêtre Ajouter un VLAN s'ouvre.

4. Spéciez un ID VLAN.

Guide de l'utilisateur du QSW-M3224-24T QSS Pro 225. Sélectionnez les ports à inclure dans le VLAN. Remarque Seuls les ports marqués peuvent appartenir à plusieurs VLAN.

6. Cliquez sur Enregistrer.

QSS Pro ajoute le VLAN. Ajouter un groupe d’agrégation de liens (LAG) Le Protocole de contrôle d'agrégation de liens (LACP) vous permet de combiner plusieurs ports de commutation en une seule interface réseau logique. Ceci permet d’augmenter le débit et de fournir une redondance. En cas de panne du port, le trac continue sur les ports restants. La page Agrégation de liens ache des informations sur les groupes d’agrégation de liens existants et fournit un accès aux options de conguration. Avertissement Pour empêcher les erreurs de boucle réseau au cours du processus de conguration du LAG, ne connectez-pas le commutateur à d’autres appareils en utilisant plus d’un câble réseau tant que vous n’avez pas conguré les LAG sur tous les appareils. Vous pouvez activer la protection de boucle an d’éviter les boucles réseau sur le réseau connecté.

1. Connexion à QSS Pro.

2. Allez dans Conguration > Agrégation de liens.

3. Identiez un groupe.

La fenêtre Modier le groupe s'ouvre. Guide de l'utilisateur du QSW-M3224-24T QSS Pro 235. Congurez les paramètres du groupe. Paramètre Description Mode Contrôle le mode d'agrégation de liens pour le groupe

• LACP : Utilise le protocole IEEE 802.3ad pour envoyer des Unité de données du Protocole de contrôle d'agrégation de liens (LACPDU) aux appareils connectés an d’établir une agrégation de liens. Ceci vous permet de contrôler le regroupement de plusieurs liaisons physiques en une liaison logique.

• Statique : Établit une agrégation de liens sans le protocole LACP Important Veillez à congurer le LAG avant de connecter les câbles au commutateur an d’éviter de créer une boucle de données. Congu‐ ration du port Spécie quels ports sont inclus dans le groupe Remarque Assurez-vous de congurer les mêmes paramètres pour tous les ports membres dans un LAG.

6. Cliquez sur Enregistrer.

La fenêtre Modier le groupe se ferme.

7. Congurez les paramètres de l'algorithme d'équilibrage de charge.

L'algorithme d'équilibrage de charge sélectionné pour les LAG dicte la répartition du trac entre les liens membres, inuençant des facteurs tels que l'optimisation du débit et l'ecacité de la redondance. a. À côté de Algorithme d'équilibrage de charge, cliquez sur . La fenêtre Paramètres de l'algorithme d'équilibrage de charge apparaît. b. Sélectionnez l'algorithme. c. Cliquez sur Enregistrer. La fenêtre Algorithme d'équilibrage de charge se ferme. QSS Pro met à jour les paramètres du groupe. Remarque Si vous attribuez un LAG à un VLAN, QNAP recommande de supprimer les membres des ports LAG individuels du VLAN, puis d’ajouter tout le groupe au VLAN comme requis. Si les membres des ports individuels ne sont pas supprimés, le VLAN est réinitialisé à ses paramètres par défaut. Guide de l'utilisateur du QSW-M3224-24T QSS Pro 24Congurer les paramètres MC-LAG (groupe d'agrégation de liens multichassis) Cette section détaille les options de conguration de MC-LAG sur QSS Pro. MC-LAG regroupe les liens physiques sur plusieurs commutateurs, apparaissant comme un seul LAG logique pour les appareils connectés, améliorant ainsi la redondance, l'équilibrage de charge et simpliant la gestion du réseau. Important Assurez-vous d’une conguration MC-LAG identique sur tous les commutateurs membres pour un fonctionnement correct.

1. Connexion à QSS Pro.

2. Allez dans Conguration > MC LAG.

3. Cliquez sur Paramètres.

La fenêtre Paramètres de MC-LAG apparaît.

4. Spéciez un ID VLAN.

5. Spéciez une adresse IP pour la communication ICCP (Inter-Chassis Control Protocol).

6. Spéciez le masque de sous-réseau.

7. Sélectionnez un ou plusieurs ports.

8. Sélectionnez un ou plusieurs groupes d'agrégation de liens.

9. Cliquez sur Enregistrer.

QSS enregistre la conguration MC LAG.

10. Sur la page MC-LAG, cliquez sur .

QSS Pro active MC-LAG sur le commutateur. Gérer les paramètres du RSTP (Rapid Spanning Tree Protocol) Le RSTP fournit une convergence rapide de l’arbre couvrant et établit une topologie sans boucle pour le réseau du commutateur. Le RSTP vous permet d’activer des liaisons de secours en cas de panne d’une liaison active. Remarque

• Par défaut, le RSTP est désactivé.

• Par défaut, la priorité du pont pour le commutateur est 32768. Guide de l'utilisateur du QSW-M3224-24T QSS Pro 25Activer ou désactiver RSTP

1. Connexion à QSS Pro.

2. Allez dans Conguration > RSTP > Conguration RSTP.

À côté de RSTP, cliquez sur pour activer la fonction RSTP.

4. Identiez un port.

5. Activez ou désactivez RSTP sur le port.

Basculer l'état Description Cliquez pour activer la fonction RSTP. Cliquez pour désactiver la fonction RSTP.

6. Cliquez sur Enregistrer.

QSS Pro enregistre le réglage. Dénir la priorité du pont Vous pouvez congurer la priorité du pont RSTP du commutateur dans le champ de conguration RSTP.

1. Connexion à QSS Pro.

2. Allez dans Conguration > RSTP > Conguration RSTP.

Remarque Pour plus de détails, voir Activer ou désactiver RSTP.

4. Sélectionnez la priorité du pont RSTP depuis la liste déroulante.

• La priorité du pont par défaut est 32768.

• Pour la priorité du pont racine, QNAP recommande de dénir la valeur à 0.

5. Cliquez sur Enregistrer.

QSS Pro met à jour la priorité du pont RSTP. Guide de l'utilisateur du QSW-M3224-24T QSS Pro 26Congurer les paramètres de protection de boucle Une boucle se produit lorsque des paquets de données sont continuellement transférés entre les ports. Les boucles réseau entraînent souvent une baisse signicative des performances réseau. L’activation de la protection de boucle vous permet de désactiver temporairement l’interface aectée an d’éviter la dégradation du réseau.

1. Connexion à QSS Pro.

2. Allez dans Conguration > Protection de boucle.

3. À côté de Protection de boucle, cliquez sur .

4. Spéciez le temps entre la détection d'une boucle et la désactivation du port.

• Le temps d’arrêt par défaut est de 180 secondes.

• La valeur doit être comprise entre 0 et 604800 secondes.

5. Sous Action, cliquez sur pour activer la protection contre les boucles sur des ports

spéciques ou sur tous les ports.

6. Cliquez sur Enregistrer.

QSS Pro enregistre les paramètres. Activer ou désactiver LLDP Le protocole LLDP (Link Layer Discovery Protocol) utilise des diusions périodiques pour diuser des informations sur les appareils sur le réseau et découvrir les appareils voisins. Ce protocole fonctionne en établissant une base de données distribuée et en rassemblant des informations depuis les ports voisins connectés par une liaison réseau. La page LLDP ache des informations sur les appareils détectés et vous permet d’activer ou de désactiver le LLDP.

1. Connexion à QSS Pro.

Basculer l'état Action utilisateur Cliquez pour activer la fonction LLDP. Guide de l'utilisateur du QSW-M3224-24T QSS Pro 27Basculer l'état Action utilisateur Cliquez pour désactiver la fonction LLDP.

4. Cliquez sur Enregistrer.

QSS Pro enregistre le réglage. Congurer le snooping IGMP Le Protocole de gestion de groupe Internet (IGMP) gère les appartenances à un groupe de multidiusion. Les hôtes IP et les routeurs de multidiusion adjacents utilisent l’IGMP pour établir des appartenances à un groupe de multidiusion. La page Snooping IGMP ache des informations sur les groupes IGMP détectés et fournit un accès aux options de conguration de la surveillance IGMP.

1. Connectez-vous à QSS.

2. Allez dans Conguration > Snooping IGMP > Paramètres de Snooping IGMP.

3. À côté de Snooping IGMP, cliquez sur .

QSS active le snooping IGMP.

4. À côté de Blocage des ux multidiusion, cliquez sur

Activez le blocage des ux multidiusion pour garantir un transfert ecace du trac de multidiusion en dirigeant les paquets uniquement vers les appareils intéressés.

5. Sous Action, cliquez sur .

La fenêtre Modier les paramètres de Snooping IGMP apparaît.

6. Congurez les paramètres de snooping IGMP.

a. Sélectionnez l’état du Snooping IGMP. b. Facultatif : Permettez au requêteur IGMP d'envoyer des paquets de demandes périodiques à des groupes de multidiusion an d’éviter la perte du trac de multidiusion. c. Facultatif : Activez Déconnexion rapide pour améliorer la réactivité des modications d’adhésion aux groupes de multidiusion. d. Facultatif : Sélectionnez un port de chemin statique pour agir en tant que routeur désigné pour le trac de multidiusion.

7. Cliquez sur Enregistrer.

QSS Pro enregistre les paramètres de snooping IGMP. Congurer les paramètres AV sur IP AV sur IP (Audio-Visual over Internet Protocol) transmet des ux audio et vidéo numériques sur des réseaux Ethernet, permettant une distribution ecace et évolutive du signal AV en utilisant Guide de l'utilisateur du QSW-M3224-24T QSS Pro 28l'infrastructure existante. AV sur IP utilise des commutateurs gérés pour prioriser et sécuriser la transmission en temps réel des ux audio et vidéo sur un réseau IP. Important L'activation de la surveillance IGMP, de la déconnexion rapide, du requêteur IGMP et du blocage des ux de multidiusion, ainsi que la conguration des VLAN appropriés sont des premières étapes cruciales pour congurer AV sur IP sur votre commutateur.

2. Accédez à Conguration > Snooping IGMP.

3. Cliquez sur AV sur IP.

4. Spéciez un ID VLAN préconguré.

À côté de AV sur IP, cliquez sur .

6. Cliquez sur Enregistrer.

QSS active AV sur IP sur le commutateur. Gérer les entrées de la liste de contrôle d'accès (ACL) Les listes de contrôle d’accès (ACL) vous permettent de gérer le trac réseau dans un commutateur en utilisant des ensembles de règles contrôlées. Chaque règle ACL est un ensemble de conditions créé par un utilisateur que le commutateur utilise pour déterminer si un paquet de données peut passer via le réseau. Si le paquet de données correspond à une règle ACL existante, le commutateur utilise alors la règle pour déterminer s’il doit autoriser ou refuser le paquet. S’il n’y a pas de règle ACL correspondante ou s’il n’y a pas de règle ACL, le commutateur applique une règle par défaut. Vous pouvez utiliser les ACL pour contrôler l’accès hôte à diérentes parties d’un réseau ou pour contrôler le transfert ou le blocage du trac au niveau du commutateur. Ajouter une règle ACL basée sur l’adresse IP

1. Connexion à QSS Pro.

2. Allez dans Conguration > ACL > Par adresse IP.

3. Cliquez sur Add (ajouter).

La fenêtre Ajouter ACL - Adresse IP s’ouvre.

4. Congurez les paramètres ACL.

Paramètre Action utilisateur N° ACL. Cette valeur doit être comprise entre 1 et 255. Source Guide de l'utilisateur du QSW-M3224-24T QSS Pro 29Paramètre Action utilisateur Adresse IP Spéciez l’adresse IP d’une connexion entrante. Masque de sous- réseau Spéciez le masque de sous-réseau utilisé par une connexion entrante. Destination Adresse IP Spéciez l'adresse IP à laquelle accède une connexion source. Masque de sous- réseau Spéciez le masque de sous-réseau auquel accède une connexion source. Important Si une source n'est pas spéciée, dénissez le masque de sous-réseau sur255.255.255.255. S'il est déni sur

255.255.255.0, l'entrée sera congurée pour l'ensemble du

sous-réseau. Port Sélectionnez les ports spéciques pour appliquer la règle ACL, ou sélectionnez Tous pour appliquer la règle à tous les ports. Autorisation Spéciez le type d’autorisations utilisé par cette entrée ACL.

• Autoriser : Autoriser l’accès pour les adresses IP congurées.

• Refuser : Restreindre l’accès pour les adresses IP congurées. Remarque Si la source ou la destination n'est pas renseignée, le paramètre d'autorisation est appliqué à toutes les connexions.

5. Cliquez sur Enregistrer.

QSS Pro ajoute la règle ACL basée sur l’adresse IP. Ajouter une règle ACL basée sur une adresse MAC

1. Connexion à QSS Pro.

2. Allez dans Conguration > ACL > Par adresse MAC.

3. Cliquez sur Add (ajouter).

La fenêtre Ajouter ACL - Adresse MAC s’ouvre. Guide de l'utilisateur du QSW-M3224-24T QSS Pro 304. Congurez les paramètres ACL. Paramètre Action utilisateur N° ACL. Spéciez un nombre compris entre 1 et 255. Source Adresse MAC Spéciez l’adresse MAC source. Destination Adresse MAC Spéciez l'adresse MAC de destination. Port Sélectionnez les ports spéciques pour appliquer la règle ACL, ou sélectionnez Tous pour appliquer la règle à tous les ports. Autorisation Sélectionnez l'une des options suivantes :

• Autoriser : Autoriser l’accès pour les adresses IP congurées.

• Refuser : Restreindre l’accès pour les adresses IP congurées.

5. Cliquez sur Enregistrer.

QSS Pro adds the MAC address-based ACL rule. Congurer les paramètres QoS Qualité de service (QoS) permet au commutateur d’examiner les paquets entrants et de les classer en groupes an de privilégier certains tracs par rapports à d’autres. Vous pouvez classer ces paquets en fonction du type de trac, source ou d’adresse de destination. QSS vous permet de congurer et d’activer des politiques de trac sur les ports de commutation en utilisant deux techniques de classication QoS ; le Point de code des services diérentiés (DSCP) et la Classe de service (CoS).

1. Connexion à QSS Pro.

2. Allez dans Conguration > QoS > QoS.

3. À côté de QoS, cliquez sur .

QoS est activé sur le commutateur.

4. Identiez un port ou un LAG.

5. Sous DSCP, cliquez sur .

Le DSCP est activé sur le port de commutation. Guide de l'utilisateur du QSW-M3224-24T QSS Pro 316. Spéciez une valeur CoS à attribuer aux paquets entrants. Remarque

• Si le DSCP est activé sur un port, les paquets entrants sont marqués avec la valeur CoS spéciée. Puis, les paquets sont traités par ordre de priorité selon leur valeur CoS et la le d'attente vers laquelle la valeur CoS est mappée.

• QSS utilise les valeurs de marque de priorité CoS 802.1p qui vont de 0 à 7. Par défaut, elles sont chacune mappées vers la le d'attente du même chire, où la le d'attente 0 reçoit la plus faible priorité et la le d'attente 7 la plus haute priorité. Pour modier les mappages par défaut, voir Mapper des valeurs CoS vers les les d'attente.

• QSS n’écrase pas les valeurs CoS des paquets entrants qui ont déjà reçu des valeurs CoS.

7. Cliquez sur Enregistrer.

QSS Pro enregistre les paramètres QoS. Mapper des valeurs CoS vers les les d'attente QSS Pro prend en charge 8 les d'attente pour chaque port de commutation. Diérentes les d'attente reçoivent une priorité diérente sur le trac réseau, où la le d'attente 0 reçoit la plus faible priorité et la le d'attente 7 reçoit la plus haute priorité. Par défaut, les valeurs CoS 0 à 7 mappent chacune vers la le d'attente du même chire. Par conséquent, un paquet de données avec une valeur CoS 0 serait placé dans la le d'attente 0 et traité en dernier, après le traitement des paquets de données avec des valeurs CoS supérieures. Néanmoins, vous pouvez modier ce mappage par défaut en attribuant des les d'attente diérentes aux valeurs CoS. Vous pouvez aussi attribuer la même le d'attente à plusieurs valeur CoS.

1. Connexion à QSS Pro.

2. Allez dans Conguration > QoS > Mappage CoS.

3. Attribuez une le d'attente pour chaque valeur CoS.

4. Cliquez sur Enregistrer.

QSS Pro enregistre les mappages. Mapper des valeurs DSCP vers les les d'attente Le Point de code des services diérentiés (DSCP) est un champ dans l’en-tête d’un paquet d’IP utilisé pour fournir une optimisation QoS. Vous pouvez mapper des valeurs DSCP vers les les d'attente an de déterminer la priorité des paquets d’IP entrants en fonction de leurs valeurs DSCP. La le d'attente 0 reçoit la plus faible priorité, alors que la le d’attente 7 reçoit la plus haute priorité. Par défaut, QSS Pro attribue les les d'attente suivantes aux plages de valeurs DSCP suivantes. Guide de l'utilisateur du QSW-M3224-24T QSS Pro 32Valeurs DSCP File d'attente 0 à 7 0 8 à 15 1 16 à 23 2 24 à 31 3 32 à 39 4 40 à 47 5 48 à 55 6 56 à 63 7

1. Connexion à QSS Pro.

2. Allez dans Conguration > QoS > Mappage DSCP.

3. Attribuez un numéro de le d'attente à chaque valeur DSCP.

4. Cliquez sur Enregistrer.

QSS Pro enregistre les mappages. Congurer les limites de débit QoS

1. Connexion à QSS Pro.

2. Allez dans Conguration > QoS > Limites de débit.

3. Identiez un port.

La fenêtre Congurer la limitation de débit s'ouvre.

5. Spéciez le taux d'entrée entre 1 et 1000 Mbps.

6. Spéciez le taux de sortie entre 1 et 1000 Mbps.

Conseil Sélectionnez Illimité pour permettre un trac d'entrée ou de sortie illimité.

7. Cliquez sur Enregistrer.

QSS Pro enregistre les paramètres de limite de débit. Guide de l'utilisateur du QSW-M3224-24T QSS Pro 33Conseil Pour activer les limites de débit sur plusieurs ports simultanément, cliquez sur Conguration de plusieurs ports. Optimiser le streaming AV intelligent L'optimisation intelligente du streaming AV utilise des algorithmes pour l'allocation dynamique de bande passante et la priorisation du trac audiovisuel, garantissant ainsi un streaming uide grâce à la classication des paquets et au contrôle de la congestion.

1. Connexion à QSS Pro.

2. Allez dans Conguration > QoS.

3. Cliquez sur Optimisation intelligente du streaming AV.

5. Cliquez sur Enregistrer.

QSS Pro permet une optimisation intelligente du streaming AV. Congurer la mise en miroir des ports La mise en miroir des ports est une technique de surveillance du réseau qui copie les paquets de données d'un ou de plusieurs ports sources et les transmet à un port de destination dédié à des ns d'analyse et de dépannage.

1. Connexion à QSS Pro.

2. Allez dans Conguration > Mise en miroir des ports.

3. À côté de Mise en miroir des ports, cliquez sur .

QSS Pro active la mise en miroir des ports.

4. Sélectionnez un port de destination.

5. Pour chaque port source, sélectionnez la direction de mise en miroir du trac.

Direction de mise en miroir Description Désactivé La mise en miroir est désactivée sur le port Les deux Reète tous les paquets sur le port de destination Sortie Reète uniquement les paquets sortants vers le port de destination Guide de l'utilisateur du QSW-M3224-24T QSS Pro 34Direction de mise en miroir Description Entrée Reète uniquement les paquets entrants sur le port de destination

6. Cliquez sur Enregistrer.

QSS Pro enregistre les paramètres. Ajouter une adresse MAC statique Pour améliorer l'ecacité du transfert de trames entre les ports LAN, le commutateur réseau maintient une table d'adresses MAC qui associe les adresses MAC aux ports LAN des appareils connectés. Vous pouvez ajouter manuellement une adresse MAC à la table, ce qui permet au commutateur de conserver l'entrée MAC même après un redémarrage.

1. Connexion à QSS Pro.

2. Allez dans Conguration > Table d'adresses MAC > Adresse MAC statique.

3. Cliquez sur Add (ajouter).

La fenêtre Ajouter une adresse MAC statique s'ouvre.

4. Congurez les paramètres d'adresse MAC.

a. Spéciez une adresse MAC. b. Spéciez un ID VLAN. c. Sélectionnez un port de commutation ou LAG.

5. Cliquez sur Enregistrer.

La fenêtre Ajouter une adresse MAC statique se ferme. QSS Pro ajoute l’adresse MAC. Congurer le temporisateur de vieillissement d'adresse MAC dynamique La Table d'adresses MAC (dans Conguration > Table d'adresses MAC > Table d'adresses MAC) enregistre les adresses MAC sources de tout le trac entrant. Le temporisateur de vieillissement supprime une entrée d'adresse MAC de la table s'il n'y a pas eu de trac entrant en provenance de cette adresse MAC après la période spéciée.

1. Connexion à QSS Pro.

2. Allez dans Conguration > Table d'adresses MAC > Adresse MAC dynamique.

Guide de l'utilisateur du QSW-M3224-24T QSS Pro 353. Spéciez la durée de vieillissement d'adresse MAC dynamique.

4. Cliquez sur Enregistrer.

QSS Pro enregistre la durée de vieillissement d'adresse MAC dynamique. Conseil Si vous souhaitez eacer manuellement les entrées d'adresses MAC existantes, allez dans Conguration > Table d'adresses MAC, puis cliquez sur Eacer le tableau. Conguration du port de gestion et des paramètres de l'interface IPv4 Remarque

• Vous pouvez ajouter jusqu'à 32 interfaces VLAN.

• Chaque interface VLAN peut se voir attribuer une adresse IPv4 et une adresse IPv6.

1. Connexion à QSS Pro.

2. Allez dans Conguration > Conguration IP.

3. Cliquez sur Paramètres d'interface IPv4.

4. Facultatif : Congurez les paramètres du port de gestion.

Les utilisateurs peuvent accéder au commutateur par l'intermédiaire d'un port de gestion dédié sans être aectés par la congestion ou le dysfonctionnement du réseau. a. À côté de Port de gestion, cliquez sur

b. Identiez l'interface IPv4. c. Sous Action, cliquez sur . La fenêtre Modier l'interface du port de gestion s'ache. d. Congurez les paramètres IP. Paramètre Description DHCP Si le réseau prend en charge DHCP, l'interface obtient automatiquement l'adresse IP et les paramètres réseau. Guide de l'utilisateur du QSW-M3224-24T QSS Pro 36Paramètre Description Statique Attribuer manuellement une adresse IP statique. Vous devez spécier les informations suivantes :

• Masque de sous-réseau

• Passerelle e. Cliquez sur Enregistrer.

5. Facultatif : Congurer les paramètres de l'interface IPv4.

L'interface IPv4 permet aux utilisateurs d'accéder au commutateur via les ports également utilisés pour la gestion du trac réseau. a. À côté de Interface IPv4, cliquez sur . b. Cliquez sur Add (ajouter). La fenêtre Ajouter l'interface IPv4 apparaît. c. Congurez les paramètres IP. Paramètre Description ID VLAN Sélectionnez un ID VLAN dans la liste déroulante. DHCP Si le réseau prend en charge DHCP, l'interface obtient automatiquement l'adresse IP et les paramètres réseau. Statique Attribuer manuellement une adresse IP statique. Vous devez spécier les informations suivantes :

• Masque de sous-réseau d. Cliquez sur Enregistrer.

6. Cliquez sur Enregistrer.

QSS Pro enregistre les paramètres IPv4. Congurer les paramètres IPv6

1. Connexion à QSS Pro.

2. Allez dans Conguration > Conguration IP.

3. Cliquez sur Paramètres d'interface IPv6.

Guide de l'utilisateur du QSW-M3224-24T QSS Pro 374. Cliquez sur Add (ajouter). La fenêtre Ajouter une interface IPv6 apparaît.

5. Spéciez un ID VLAN.

6. Sélectionnez une méthode d'attribution d'adresse IP.

• DHCP : L'adaptateur acquiert automatiquement une adresse IPv6 et les paramètres DNS du serveur compatible DHCPv6.

• Attribuer manuellement une adresse IP statique à l'adaptateur. Vous devez spécier les informations suivantes :

• Longueur du préxe Conseil Obtenez les informations de longueur de préxe auprès de votre administrateur réseau.

7. Cliquez sur Enregistrer.

QSS Pro enregistre les paramètres d'interface IPv6. Conseil Vous pouvez modier ou supprimer des interfaces IPv6 en cliquant sur ou respectivement. Conguration des paramètres du serveur DNS

1. Connexion à QSS Pro.

2. Allez dans Conguration > Conguration IP.

3. Cliquez sur Paramètres DNS.

4. Cliquez sur Add (ajouter).

La fenêtre Ajouter un serveur DNS apparaît.

5. Sélectionnez un numéro de préférence pour déterminer l'ordre dans lequel le système tente de

contacter les serveurs DNS.

6. Sélectionnez la version d'IP.

7. Spéciez l'adresse IP.

8. Cliquez sur Enregistrer.

QSS Pro enregistre les paramètres de serveur DNS. Guide de l'utilisateur du QSW-M3224-24T QSS Pro 38Paramètres de chemin statique Vous pouvez créer et gérer des chemins statiques sur la page Routage. Dans des circonstances normales, le routeur obtient automatiquement les informations de routage une fois qu'il a été conguré pour l'accès Internet. Les chemins statiques ne sont requis que dans des circonstances particulières, tels que la présence de plusieurs sous-réseaux IP sur votre réseau. QSS Pro maintient des tables de routage distinctes pour le trac IPv4 et IPv6, garantissant une séparation et une gestion appropriées de chaque type de communication réseau. Ajout d'un chemin statique IPv4

1. Connexion à QSS Pro.

2. Allez dans Conguration > Routage.

La page Chemin statique IPv4 apparaît.

3. Cliquez sur Add (ajouter).

La fenêtre Ajouter un chemin statique IPv4 apparaît.

4. Facultatif : À côté de Chemin par défaut, cliquez sur

Le chemin statique est sélectionné comme interface de routage par défaut.

5. Spéciez une adresse IP statique à laquelle les connexions sont routées.

6. Spéciez l'adresse IP du masque de sous-réseau de destination.

7. Spéciez l'adresse IP de la passerelle de l'interface qui fera oce de prochain saut pour ce

8. Cliquez sur Enregistrer.

QSS Pro crée le chemin statique IPv4. Ajout d'un chemin statique IPv6

1. Connexion à QSS Pro.

2. Allez dans Conguration > Routage.

La page Chemin statique IPv4 apparaît.

3. Cliquez sur Chemin statique IPv6.

4. Cliquez sur Add (ajouter).

La fenêtre Ajouter un chemin statique IPv6 apparaît.

5. Facultatif : À côté de Chemin par défaut, cliquez sur

Le chemin statique est sélectionné comme interface de routage par défaut.

6. Spéciez une adresse IP statique à laquelle les connexions sont routées.

7. Sélectionnez la longueur du préxe pour l'adressage IPv6.

Guide de l'utilisateur du QSW-M3224-24T QSS Pro 398. Spéciez l'adresse IP de la passerelle de l'interface qui fera oce de prochain saut pour ce chemin.

9. Spéciez un ID VLAN préconguré.

10. Cliquez sur Enregistrer.

QSS Pro crée le chemin statique IPv6. Conguration des paramètres du serveur DHCP Le serveur DHCP (Dynamic Host Conguration Protocol) sur un commutateur géré attribue automatiquement des adresses IP, des masques de sous-réseau et d'autres paramètres de conguration aux appareils qui les demandent sur le réseau. Cela simplie la gestion du réseau et garantit une allocation cohérente des adresses IP. Remarque Le serveur DHCP gère une table de liaisons DHCP, qui sont des associations entre les adresses IP attribuées et les adresses MAC des périphériques. Pour eacer la table, allez dans Serveur DHCP > Liaisons DHCP, puis cliquez sur Eacer.

1. Connexion à QSS Pro.

2. Allez dans Conguration > Serveur DHCP.

3. Cliquez sur Add (ajouter).

La fenêtre Ajouter un serveur DHCP apparaît.

4. Spéciez un ID VLAN préconguré.

5. Entrez la première adresse IP du pool qui sera attribuée aux clients DHCP.

6. Saisissez la dernière adresse IP du pool qui sera attribuée aux clients DHCP.

Remarque Assurez-vous que cette adresse se trouve dans le même sous-réseau que l'adresse IP de départ.

7. Spéciez le masque de sous-réseau pour le segment de réseau où résident les clients DHCP.

8. Saisissez l’adresse IP de la passerelle par défaut pour les clients DHCP.

9. Saisissez l’adresse IP du serveur DNS principal pour les clients DHCP.

10. Facultatif : Entrez l'adresse IP du serveur DNS secondaire pour les clients DHCP.

Guide de l'utilisateur du QSW-M3224-24T QSS Pro 4011. Entrez la durée de location souhaitée en jours, heures ou minutes. Remarque

• Cela détermine la durée pendant laquelle un client DHCP peut conserver son adresse IP attribuée avant de devoir la renouveler.

• Sélectionnez Bail inni si vous souhaitez que les clients DHCP conservent indéniment leurs adresses IP attribuées.

12. Cliquez sur Enregistrer.

QSS Pro enregistre les paramètres de serveur DHCP.

Sur la page Serveur DHCP, activez le serveur DHCP en cliquant sur . QSS Pro active le serveur DHCP sur le commutateur. Gestion du système La section Système du menu de navigation de QSS permet d'accéder aux options de conguration de l'appareil. Paramètres système Le menu Paramètres système contient les options de conguration système telles que les informations système, les informations IP, les paramètres de mot de passe, les paramètres de connexion sécurisée et les paramètres d’heure pour le commutateur. Modier le nom du commutateur

1. Connexion à QSS Pro.

2. Allez dans Système > Paramètres système > Informations système.

4. Spéciez le nom du commutateur.

Conguration requise :

• Longueur : 1 à 32 caractères

• Caractères valides : A – Z, a – z, 0–9

• Caractères spéciaux valides : trait d'union (-)

5. Cliquez sur pour conrmer le nom du commutateur.

QSS Pro met à jour le nom du commutateur. Guide de l'utilisateur du QSW-M3224-24T QSS Pro 41Mettre à jour le mot de passe du commutateur

1. Connexion à QSS Pro.

2. Allez dans Système > Paramètres système > Mot de passe.

3. Entrez les informations suivantes :

Paramètre Action utilisateur Mot de passe actuel Spéciez le mot de passe actuel de l’appareil. Nouveau mot de passe Spéciez un mot de passe contenant 8 à 20 caractères ASCII. Conrmez le nouveau mot de passe Entrez à nouveau le nouveau mot de passe. Conseil Cliquez sur pour rendre le mot de passe visible.

4. Cliquez sur Enregistrer.

QSS Pro vous déconnecte de l’interface du commutateur. Vous pouvez accéder au commutateur avec le nouveau mot de passe. Conguration des paramètres d'heure Remarque Vous devez correctement congurer l'heure système pour vous garantir ce qui suit :

• Lorsque vous utilisez un navigateur web pour vous connecter à l’appareil ou enregistrer un chier, l'heure de l'action achée sera correcte.

• Les journaux d'événements reètent l'heure exacte à laquelle les événements se produisent.

• Les tâches planiées s’exécutent à la bonne heure.

1. Connexion à QSS Pro.

2. Allez dans Système > Paramètres système > Heure.

3. Spéciez le fuseau horaire.

Guide de l'utilisateur du QSW-M3224-24T QSS Pro 424. Spéciez la conguration de l’heure. Paramètre Description Synchroniser avec le serveur de temps Internet Assurez-vous que votre appareil est connecté à Internet puis spéciez les informations suivantes : Serveur : Spéciez le serveur NTP (Network Time Protocol). Exemples : time.nist.gov, time.windows.com Conguration manuelle Spéciez la date et l’heure.

5. Congurez les paramètres de l’heure d’été (DST).

• Désactiver : Désactive les paramètres DST.

• Ajuster l’horloge système automatiquement : Permet à l’horloge interne du commutateur de congurer les paramètres DST.

• Ajuster l’horloge système manuellement : Vous permet de congurer manuellement l’heure de début, l’heure de n et les paramètres de décalage.

6. Cliquez sur Enregistrer.

QSS Pro met à jour les paramètres d’heure. Sauvegarder les paramètres système

1. Connexion à QSS Pro.

2. Allez dans Système > Paramètres système > Sauvegarder et Restaurer.

3. Cliquez sur Sauvegarder.

L'appareil exporte les paramètres système sous forme de chier BIN et télécharge le chier sur votre ordinateur. Restaurer les paramètres système Avertissement Si le chier de sauvegarde sélectionné contient des informations sur l'utilisateur ou le groupe d'utilisateurs qui existent déjà sur l’appareil, le système écrasera les informations existantes.

1. Connectez-vous à QSS.

2. Allez dans Système > Paramètres système > Sauvegarder et Restaurer.

Une fenêtre d'explorateur de chiers s'ouvre.

3. Cliquez sur Parcourir.

Guide de l'utilisateur du QSW-M3224-24T QSS Pro 434. Sélectionnez un chier BIN valide contenant les paramètres système de l’appareil.

5. Cliquez sur Restaurer.

QSS restaure les paramètres du commutateur. Réinitialiser le mot de passe du commutateur Remarque

• Vous pouvez aussi réinitialiser le mot de passe du commutateur en maintenant appuyé le bouton de réinitialisation physique pendant 5 secondes.

• Le compteadmin par défaut est activé automatiquement après la réinitialisation du système.

1. Connexion à QSS Pro.

2. Allez dans Système > Paramètres système > Sauvegarde et restauration.

3. Cliquez sur Réinitialisation du mot de passe.

QSS Pro réinitialise le mot de passe du commutateur. Remarque Pour plus de détails sur le mot de passe par défaut, voir cette FAQ. Réinitialiser le commutateur aux paramètres d'usine La réinitialisation du commutateur supprime toutes les données stockées sur l’appareil et restaure le commutateur aux paramètres d’usine par défaut. Conseil Vous pouvez aussi réinitialiser le commutateur aux paramètres d’usine par défaut en maintenant appuyé le bouton de réinitialisation physique pendant 10 secondes.

1. Connexion à QSS Pro.

2. Allez dans Système > Paramètres système > Sauvegarde et restauration.

3. Cliquez sur Réinitialisation d'usine.

Un message de conrmation apparaît.

QSS Pro réinitialise le commutateur aux paramètres d'usine par défaut. Guide de l'utilisateur du QSW-M3224-24T QSS Pro 44Remarque Pour vous reconnecter à l’interface, vous devez localiser l’appareil à l’aide de Qnder Pro. Pour plus de détails, voir Accès au commutateur. Redémarrer le commutateur

1. Connexion à QSS Pro.

2. Cliquez sur situé dans le coin supérieur droit de la page.

3. Cliquez sur Redémarrer le commutateur.

Un message de conrmation apparaît.

QSS Pro redémarre le commutateur. Activer la connexion sécurisée (HTTPS)

1. Connexion à QSS Pro.

2. Allez dans Système > Paramètres système > HTTPS.

3. Sélectionnez Activer la connexion sécurisée (HTTPS).

4. Sélectionnez une version de TLS.

Remarque Sélectionnez la dernière version de TLS pour maximiser la sécurité du système. Assurez- vous que votre système réponde aux exigences de TLS pour éviter des problèmes de compatibilité.

5. Facultatif : Sélectionnez Forcer les connexions sécurisées uniquement (HTTPS).

Remarque Une fois ce paramètre activé, vous ne pouvez accéder à cette page d’administration Web que via HTTPS.

6. Cliquez sur Enregistrer.

QSS enregistre les paramètres de connexion sécurisée. Télécharger les journaux de diagnostic Vous pouvez surveiller à distance les événements du commutateur (y compris les événements de snooping du système, LLDP et IGMP) en enregistrant et en téléchargeant les journaux de diagnostic.

1. Connexion à QSS Pro.

Guide de l'utilisateur du QSW-M3224-24T QSS Pro 452. Allez dans Système > Paramètres système > Journaux de diagnostic.

3. Sélectionnez les services pour lesquels vous souhaitez télécharger les journaux.

Remarque Par défaut, les journaux système sont inclus dans les journaux téléchargés.

4. Spéciez une période de collecte des journaux.

5. Cliquez sur Démarrer.

QSS Pro commence à collecter les journaux des services sélectionnés.

6. Cliquez sur Télécharger.

QSS Pro télécharge le chier compressé sur votre appareil. Conguration des paramètres des ventilateurs intelligents

1. Connexion à QSS Pro.

2. Allez dans Système > Paramètres système > Ventilateur intelligent.

3. Sélectionnez le mode de vitesse du ventilateur.

Option Description Normale (recommandé) Les ventilateurs tournent à vitesse normale. Il s'agit de la congu‐ ration par défaut. Calme Les ventilateurs tournent à bas régime pour réduire le bruit. Pleine vitesse Les ventilateurs tournent à haut régime pour réduire la température du système. Ce mode convient aux systèmes à haute charge.

4. Cliquez sur Enregistrer.

QSS Pro enregistre les paramètres des ventilateurs intelligents. Conguration des paramètres SNMP Le protocole Simple Network Management Protocol (SNMP) est utilisé pour recueillir et organiser des informations concernant les appareils gérés d'un réseau. L’activation du service SNMP permet de signaler immédiatement des événements (tels que des avertissements et erreurs) à un Poste de gestion de réseau (NMS).

1. Connexion à QSS Pro.

2. Allez dans Système > Paramètres système > SNMP.

3. Sélectionnez Activer le service SNMP.

Guide de l'utilisateur du QSW-M3224-24T QSS Pro 464. Sélectionnez la version du protocole SNMP que NMS utilisera. Option Action utilisateur SNMPv2c Spéciez un nom de communauté SNMP comprenant 1 à 64 caractères des groupes suivants :

• Lettres : A à Z, a à z

• Chires : 0 à 9 La chaîne Communauté SNMP fonctionne comme un mot de passe utilisé pour authentier les messages échangés par NMS et l’appareil. Tous les paquets transmis entre NMS et l'agent SNMP incluent la chaîne Communauté. SNMPv3 Spéciez le nom d'utilisateur, le protocole d'authentication et le mot de passe, ainsi que le protocole de condentialité et le mot de passe. a. Spéciez un nom d'utilisateur. Remarque Le nom d'utilisateur doit comprendre 1 à 32 caractères des groupes suivants :

• Lettres : A à Z, a à z

• Caractères multi-octets : Chinois, japonais, coréen et russe

• Caractères spéciaux : Tous sauf " ' / \ b. Facultatif : Sélectionnez Authentication.

1. Spéciez le protocole d'authentication.

Conseil Vous pouvez sélectionner HMAC-MD5 ou HMAC-SHA. Si vous n'êtes pas sûr de ce paramètre, QNAP vous recommande de sélectionner HMAC-SHA.

2. Spéciez un mot de passe d'authentication comprenant 8 à

64 caractères ASCII. c. Facultatif : Sélectionnez Condentialité.

1. Spéciez un mot de passe de condentialité comprenant 8 à

64 caractères ASCII. Guide de l'utilisateur du QSW-M3224-24T QSS Pro 475. Sélectionnez la trappe SNMP. Trappe SNMP Description Démarrage à froid Une trappe de démarrage à froid signie que l’entité SNMP se réinitialise de sorte que la conguration de l’agent ou la mise en application de l’entité du protocole puisse être modiée. Démarrage à chaud Une trappe de démarrage à chaud signie que l’entité SNMP se réinitialise de sorte que la conguration de l’agent ou la mise en application de l’entité du protocole ne puisse pas être modiée. Lien actif Une trappe de lien actif signie que l’entité du protocole d’envoi reconnaît que l’un des liens de communication représenté dans la conguration de l’agent est devenu actif. Lien inactif Une trappe de lien inactif signie que l’entité du protocole d’envoi reconnaît que l’un des liens de communication représenté dans la conguration de l’agent.

6. Spéciez les adresses des trappes de l’hôte ou le destinataire ciblé.

7. Cliquez sur Enregistrer.

QSS Pro enregistre les paramètres SNMP. Achage des informations sur le commutateur Pour acher les informations sur le matériel et le système du commutateur, allez dans Système > Paramètres système > Informations système. L’écran fournit les informations suivantes. Informations Description Nom du commutateur Ache le nom par défaut ou modié du commutateur Nom du modèle Ache le nom de modèle du commutateur Adresse MAC Ache l’adresse MAC du commutateur Adresse IP Ache le DHCP ou l’adresse IP statique du commutateur Disponibilité du système Ache la durée de fonctionnement du système Version actuelle du rmware Ache la version de l’image du rmware du commutateur Guide de l'utilisateur du QSW-M3224-24T QSS Pro 48Congurer les paramètres du délai d'expiration de la session inactive Un paramètre de délai d'expiration de la session inactive détermine la période maximale d'inactivité de l'utilisateur autorisée avant la n automatique de la session de connexion d'un utilisateur. Cette fonctionnalité de sécurité atténue le risque d'accès non autorisé aux informations sensibles sur les appareils sans surveillance.

1. Connexion à QSS Pro.

3. Cliquez sur Délai d'expiration de la session inactive.

4. Sélectionnez la période de délai d'expiration.

QSS Pro enregistre le paramètre de délai d'expiration de la session inactive. Gestion du rmware QNAP recommande de maintenir le rmware de votre appareil à jour. Vous serez ainsi certain que votre appareil pourra proter des nouvelles fonctionnalités logicielles, mises à jour de sécurité, améliorations et corrections de bugs. Vous pouvez mettre à jour le rmware du commutateur en utilisant l’une des méthodes suivantes : Méthode de mise à jour Description En utilisant Rechercher des mises à jour Les mises à jour du rmware sont automatiquement détectées et installées sur votre appareil. Pour plus de détails, voir Rechercher des mises à jour en direct. En utilisant Mise à jour du rmware Vous pouvez rechercher les mises à jour du rmware sur le site Web QNAP, télécharger les mises à jour sur un ordinateur et les installer manuellement sur votre appareil. Pour plus de détails, voir Mettre manuellement à jour le rmware. Conguration requise pour la mise à jour du rmware Votre appareil doit correspondre à la conguration requise suivante pour eectuer une mise à jour du rmware : Guide de l'utilisateur du QSW-M3224-24T QSS Pro 49Conditions requises Description Équipement matériel

• Un ordinateur est nécessaire pour mettre à jour le rmware manuellement ou en utilisant Qnder Pro.

• QNAP recommande de mettre à jour le rmware en utilisant des connexions Ethernet laires an de garantir que votre connexion réseau demeure stable au cours du processus de mise à jour du rmware. Sauvegarder les paramètres du système QNAP recommande de sauvegarder les paramètres système sur votre ordinateur avant de mettre à jour le rmware. Pour plus de détails, voir Sauvegarder les paramètres système. Privilèges d'admi‐ nistrateur Vous devez être un administrateur du commutateur ou avoir des privilèges administrateur pour mettre à jour le rmware. Arrêter les opérations du commutateur Mettre à jour le rmware peut interrompre les services et opérations en cours du commutateur. QNAP recommande d’arrêter toutes les opérations du commutateur avant la mise à jour du rmware. Le commutateur doit être redémarré pour que la mise à jour du rmware prenne eet. Nom du modèle de l’appareil Assurez-vous d’avoir le nom du modèle de commutateur correct. Vous pouvez trouver le nom du modèle de commutateur à l’aide d’une des méthodes suivantes :

• Localisez le nom du modèle sur une étiquette en bas ou à l’arrière de votre appareil.

• Acher le nom du modèle sur la bannière supérieure de l'interface utilisateur du commutateur.

• Allez dans Système > Mise à jour du rmware > Mise à jour en direct > Nom du modèle. Version du rmware Si vous mettez à jour le rmware manuellement à l’aide de la Mise à jour du rmware ou Qnder Pro, assurez-vous que la version du rmware sélectionné corresponde au modèle de votre appareil. Guide de l'utilisateur du QSW-M3224-24T QSS Pro 50Rechercher des mises à jour en direct Avertissement

• Pour éviter la perte de données, QNAP recommande de sauvegarder toutes les données sur votre appareil avant de mettre à jour le rmware. Pour plus de détails, voir Sauvegarder les paramètres système.

• N'éteignez pas votre appareil durant le processus de mise à jour.

• Les appareils QNAP congurés exclusivement sur les réseaux IPv6 peuvent ne pas recevoir de mises à jour automatiques en direct en raison des limitations actuelles du serveur. Important

• Assurez-vous d’examiner Conguration requise pour la mise à jour du rmware avant de mettre à jour le rmware.

• La mise à jour peut nécessiter quelques minutes ou plus selon votre conguration matérielle et votre connexion réseau.

1. Connexion à QSS Pro.

2. Allez dans Système > Mise à jour du rmware > Mise à jour en direct.

3. Cliquez sur Rechercher des mises à jour.

QSS recherche les mises à jour de rmware disponibles. Vous pouvez choisir de mettre à jour QSS si une mise à jour est disponible.

4. Cliquez sur Mettre à jour le système.

Un message de conrmation apparaît.

5. Cliquez sur Mettre à jour.

QSS Pro met à jour le rmware. Mettre manuellement à jour le rmware Avertissement

• Pour éviter la perte de données, QNAP recommande de sauvegarder toutes les données sur votre appareil avant de mettre à jour le rmware. Pour plus de détails, voir Sauvegarder les paramètres système.

• N'éteignez pas votre appareil durant le processus de mise à jour. Guide de l'utilisateur du QSW-M3224-24T QSS Pro 51Important

• Assurez-vous d’examiner Conguration requise pour la mise à jour du rmware avant de mettre à jour le rmware.

• La mise à jour peut nécessiter quelques minutes ou plus selon votre conguration matérielle et votre connexion réseau.

1. Téléchargez le rmware de l’appareil.

a. Allez dans http://www.qnap.com/download. b. Sélectionnez le type de produit. c. Sélectionnez votre modèle d’appareil. d. Lisez les notes de version et vériez ce qui suit :

• Le modèle d’appareil et la version de rmware correspondent.

• La mise à jour du rmware est nécessaire.

• Vériez toute instruction supplémentaire pour l’installation de la mise à jour du rmware. e. Assurez-vous que le modèle du produit et que le rmware sont corrects. f. Sélectionnez le serveur de téléchargement en fonction de votre emplacement.

2. Procédez à l’extraction du chier image du rmware.

3. Connexion à QSS Pro.

4. Allez dans Système > Mise à jour du rmware > Mise à jour du rmware.

5. Cliquez sur Parcourir puis sélectionnez le chier image de rmware extrait.

6. Cliquez sur Mettre à jour le système.

Une fenêtre avec un message de conrmation apparaît.

7. Cliquez sur Mettre à jour.

QSS Pro met à jour le rmware et l’appareil redémarre immédiatement. Diagnostic des ports et commandes des voyants Dans le menu Système, accédez au menu dédié Diagnostic des ports pour accéder aux fonctionnalités du commutateur permettant de tester les ports Ethernet et de contrôler le comportement des voyants du panneau avant. Tests de ports Vous pouvez accéder aux diagnostics des ports de votre commutateur réseau pour exécuter des tests sur ses ports Ethernet (RJ45). Ces tests permettent d'identier tout problème lié aux connexions physiques ou à la transmission de données sur chaque port. Guide de l'utilisateur du QSW-M3224-24T QSS Pro 52Commandes des voyants Vous pouvez personnaliser le comportement des LED du commutateur réseau sur la page Commandes des voyants en sélectionnant un mode de LED préféré. Exécuter et acher les diagnostics des ports Vous pouvez utiliser les diagnostics de port intégrés sur votre commutateur réseau pour eectuer des tests de fonctionnalité complets sur les ports RJ45, contribuant ainsi à isoler les problèmes de connectivité et à garantir le bon fonctionnement du réseau.

1. Connexion à QSS Pro.

2. Allez dans Système > Diagnostic des ports > Tests de ports.

3. Sélectionnez un numéro de port.

4. Cliquez sur Tester.

QSS Pro ache les résultats du test du port. Remarque Si l'état de la paire est Ouvert, cela indique qu'il y a une rupture dans le câble. La longueur du câble et la distance de défaut du câble peuvent être utilisées pour identier l'emplacement de la rupture. Congurer le comportement de la LED du commutateur QSS fournit des options de conguration complètes pour les voyants des commutateurs, permettant une utilisation ecace pour deux tâches critiques :

• Activation de la LED de localisation : Activez la LED de localisation pour simplier l’identication des commutateurs dans un rack ou un environnement dense. Lorsqu'elle est activée, la LED de localisation clignote pendant une durée dénie par l'utilisateur.

• Sélection du mode de LED : Choisissez le mode de LED souhaité pour contrôler le comportement de la LED de localisation et des LED du panneau avant. Ces modes déterminent si les LED sont activées ou désactivées, vous permettant de personnaliser le niveau d'indication visuelle de l'activité du commutateur et des problèmes potentiels.

1. Connexion à QSS Pro.

2. Allez dans Système > Diagnostic des ports > Commandes des voyants.

3. Spéciez la durée d'activité de la LED de localisation.

4. Cliquez sur Démarrer.

QSS active la LED de localisation sur le commutateur. Guide de l'utilisateur du QSW-M3224-24T QSS Pro 535. Facultatif : Sélectionnez un mode de LED. Mode de LED Description Normal Tous les voyants se comportent en fonction de l'état du système correspondant. Il s'agit du mode par défaut. LED de localisation toujours allumée La LED de localisation est verte continue. Les autres voyants du commutateur se comportent en fonction de l'état du système correspondant. Ce mode peut être utilisé pour identier facilement le commutateur dans un rack ou un autre environnement. LED de localisation toujours éteinte La LED de localisation est désactivée. Les autres voyants du commutateur se comportent en fonction de l'état du système correspondant. Ce mode peut être utilisé pour réduire les distractions visuelles. Désactiver tous les voyants Tous les voyants sont désactivés. Ce mode peut être utilisé pour conserver l'énergie ou réduire les distractions visuelles.

6. Cliquez sur Enregistrer.

QSS Pro enregistre le mode de LED sélectionné. Gestion des journaux de commutateur Vous pouvez ltrer les journaux en fonction de leur niveau de gravité, rechercher des chiers journaux spéciques ou les supprimer complètement. Ces journaux peuvent être utilisés pour diagnostiquer des problèmes ou pour surveiller les opérations du commutateur.

1. Connexion à QSS Pro.

2. Allez dans Système > Journal.

3. Eectuez l'une des tâches suivantes.

Tâche Action utilisateur Filtrer des chiers journaux Près de Niveau de gravité, sélectionnez un niveau de journalisation. Rechercher des chiers journaux a. Localisez le champ Recherche. b. Entrez les termes de recherche. Supprimer des chiers journaux a. Cliquez sur Eacer. La fenêtre Eacer les journaux s’ouvre. b. Cliquez sur Eacer. QSS Pro eectue la tâche spéciée. Guide de l'utilisateur du QSW-M3224-24T QSS Pro 54Guide de l'utilisateur du QSW-M3224-24T QSS Pro 556. Assistance et autres ressources QNAP fournit les ressources suivantes : Ressources URL Documentation https://download.qnap.com Portail de service https://service.qnap.com Téléchargements https://download.qnap.com Forum de la communauté https://forum.qnap.com Guide de l'utilisateur du QSW-M3224-24T Assistance et autres ressources 567. Glossaire Qnder Pro Utilitaire QNAP qui vous permet de localiser et d'accéder aux périphériques QNAP dans votre réseau local QSS Pro Le système d'exploitation QNAP pour les commutateurs gérés QSW dotés des fonctions de routage Lite-Layer 3 Guide de l'utilisateur du QSW-M3224-24T Glossaire 578. Notications Ce chapitre fournit des informations sur la garantie, la non-responsabilité, les licences et les règlements fédéraux. Garantie limitée QNAP propose un service de garantie limitée sur ses produits. Votre produit matériel de marque QNAP est garanti contre les défauts de matériaux et de fabrication pour une période d’un (1) an ou plus à partir de la date gurant sur la facture. ("Période de garantie"). Veuillez examiner vos droits légaux sur www.qnap.com/warranty,. Ces derniers peuvent être modiés de temps à autre par QNAP à sa discrétion. Clause de non-responsabilité Les informations contenues dans ce document sont fournies en rapport aux produits de QNAP Systems, Inc. "QNAP". Aucune licence, expresse ou implicite, par estoppel ou autrement, à tout droit de propriété intellectuelle n’est accordée par ce document. Sous réserve des dispositions dans les termes et conditions de QNAP de vente pour ces produits, QNAP décline toute responsabilité, et QNAP décline toute garantie expresse ou implicite, relative à la vente et/ou l’ utilisation de produits QNAP y compris la responsabilité ou garantie concernant l’utilisation de produits QNAP y compris la responsabilité ou garantie concernant l’adéquation d’une application en particulier, qualité marchande ou contrefaçon de brevet, droit d'auteur ou tout autre droit de propriété intellectuelle. En aucun cas, la responsabilité de QNAP ne pourra excéder le prix payé pour le produit en ce qui concerne les dommages directs, indirects, particuliers, accidentels ou consécutifs résultant de l'utilisation du produit, son logiciel ou de sa documentation. QNAP n'ore ni garantie ni représentation, implicite, explicite ou statutaire quant au contenu ou à l'utilisation des produits ou la documentation et tous les logiciels fournis, et décline plus particulièrement toute garantie en matières de qualité, performances, commercialisation ou adaptation à des ns particulières. QNAP se réserve également le droit d'éditer ou de mettre à jour les produits, le logiciel ou la documentation sans être tenu d'avertir un individu ou une entité que ce soit. Nous vous recommandons de sauvegarder souvent votre système pour éviter de perdre des données. QNAP décline toute responsabilité de toutes sortes pour la perte de données ou la restauration des données. Si vous retournez l’un des composants du paquet de produits QNAP tels que le NAS (Network Attached Storage) en vue d’obtenir un remboursement ou un entretien, assurez-vous qu'ils sont soigneusement emballés pour l'expédition. Toute forme de dommages dus à un emballage inapproprié ne sera pas indemnisé. Les caractéristiques, les fonctions et les spécications du produit sont susceptibles d'être modiées sans préavis. Les informations de la présente sont susceptibles d'être modiées sans préavis. Notez par ailleurs que les symboles ® et ™ ne sont pas utilisés dans le texte. Guide de l'utilisateur du QSW-M3224-24T Notications 58Copyright et marques commerciales Copyright © 2024 QNAP Systems, Inc. Tous droits réservés. QNAP ainsi que d’autres noms de produits et logos QNAP sont des marques propriétaires ou des marques déposées de QNAP Systems, Inc. Les termes HDMI, interface multimédia haute dénition HDMI et habillage commercial HDMI, et les logos HDMI sont des marques commerciales et des marques déposées de HDMI Licensing Administrator, Inc. Les autres produits et noms de société mentionnés dans la présente sont des marques commerciales ou des marques déposées de leurs propriétaires respectifs. GNU General Public License Version 3, 29 June 2007 Everyone is permitted to copy and distribute verbatim copies of this license document, but changing it is not allowed. Preamble The GNU General Public License is a free, copy left license for software and other kinds of works. The licenses for most software and other practical works are designed to take away your freedom to share and change the works. By contrast, the GNU General Public License is intended to guarantee your freedom to share and change all versions of a program--to make sure it remains free software for all its users. We, the Free Software Foundation, use the GNU General Public License for most of our software; it applies also to any other work released this way by its authors. You can apply it to your programs, too. When we speak of free software, we are referring to freedom, not price. Our General Public Licenses are designed to make sure that you have the freedom to distribute copies of free software (and charge for them if you wish), that you receive source code or can get it if you want it, that you can change the software or use pieces of it in new free programs, and that you know you can do these things. To protect your rights, we need to prevent others from denying you these rights or asking you to surrender the rights. Therefore, you have certain responsibilities if you distribute copies of the software, or if you modify it: responsibilities to respect the freedom of others. For example, if you distribute copies of such a program, whether gratis or for a fee, you must pass on to the recipients the same freedoms that you received. You must make sure that they, too, receive or can get the source code. And you must show them these terms so they know their rights. Guide de l'utilisateur du QSW-M3224-24T Notications 59Developers that use the GNU GPL protect your rights with two steps: (1) assert copyright on the software, and (2) oer you this License giving you legal permission to copy, distribute and/or modify it. For the developers' and authors' protection, the GPL clearly explains that there is no warranty for this free software. For both users' and authors' sake, the GPL requires that modied versions be marked as changed, so that their problems will not be attributed erroneously to authors of previous versions. Some devices are designed to deny users access to install or run modied versions of the software inside them, although the manufacturer can do so. This is fundamentally incompatible with the aim of protecting users' freedom to change the software. The systematic pattern of such abuse occurs in the area of products for individuals to use, which is precisely where it is most unacceptable. Therefore, we have designed this version of the GPL to prohibit the practice for those products. If such problems arise substantially in other domains, we stand ready to extend this provision to those domains in future versions of the GPL, as needed to protect the freedom of users. Finally, every program is threatened constantly by software patents. States should not allow patents to restrict development and use of software on general-purpose computers, but in those that do, we wish to avoid the special danger that patents applied to a free program could make it eectively proprietary. To prevent this, the GPL assures that patents cannot be used to render the program non-free. The precise terms and conditions for copying, distribution and modication follow. Terms and Conditions

Avis CE Cet appareil est conforme aux normes CE de Classe A. Avis FCC Avis de la FCC Classe A Cet appareil est conforme à la section 15 du règlement de la FCC. L’utilisation est soumise aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences dangereuses.

2. Cet appareil doit pouvoir accepter toutes les interférences reçues, y compris les interférences

risquant d’engendrer un fonctionnement indésirable. Remarque Cet appareil a été testé et déclaré conforme aux limites dénies pour les appareils numériques de Classe A suivant l’article 15 du règlement de la FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences indésirables lorsque l’appareil est utilisé dans un environnement commercial. Cet appareil produit, utilise et peut émettre une énergie haute fréquence et provoquer des interférences nuisibles pour les communications radio s'il n'est pas installé et utilisé conformément aux instructions d'utilisation. L’utilisation de cet appareil dans un environnement résidentiel est susceptible de causer des interférences nuisibles et, le cas échéant, il sera la responsabilité de l'utilisateur de prendre des mesures adéquates pour éliminer ces interférences. Important Toute modication apportée à cet appareil qui n'est pas approuvée par QNAP Systems, Inc peut annuler l'autorisation accordée à l'utilisateur par la FCC d'utiliser cet appareil. Guide de l'utilisateur du QSW-M3224-24T Notications 68Avis VCCI この装置は、クラス A 情報技術装置です。この装置を家庭環境で使用する と電波妨害を引き起こすことがあります。この場合には使用者が適切な対策を講ずるよう要求される

Directive UE 2002/96 / CE relative aux déchets d'équipements électroniques et électriques (DEEE) Conformément aux exigences de la législation DEEE, les informations utilisateur suivantes sont fournies aux clients pour tous les produits de marque QNAP Electronics soumis à la directive DEEE. Ce symbole sur le produit ou sur son emballage indique que ce produit ne doit pas être jeté avec vos autres déchets ménagers. Au lieu de cela, il est de votre responsabilité de vous débarrasser de vos déchets d'équipements en les remettant à un point de collecte désigné pour le recyclage des déchets d'équipements électriques et électroniques. La collecte et le recyclage séparés de vos équipements usagés au moment de leur élimination aideront à conserver les ressources naturelles et à garantir leur recyclage de manière à protéger la santé humaine et l'environnement. Pour plus d'informations sur les endroits où vous pouvez déposer vos équipements usagés pour le recyclage, veuillez contacter votre mairie, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit. Guide de l'utilisateur du QSW-M3224-24T Notications 70Déclaration RoHS de l'UE Cet équipement est conforme à la directive RoHS 2011/65 / UE de l'Union européenne sur la restriction de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques. La directive s'applique à l'utilisation du plomb, du mercure, du cadmium, du chrome hexavalent, des polybromodiphényles (PBB) et des polybromodiphényléthers (PBDE) dans les équipements électriques et électroniques. Avis de conformité du Laser Assurez-vous que le module SFP (enchable à faible encombrement) soit conforme aux certications CNS 15016-2 ou IEC 60852-1 et aux spécications de Laser Classe 1.

使用光纖可插拔 (SFP) 模組時，請確保它通過了 CNS 15016-2 或 IEC 60825-1 認證和 1 類激光產品。

Avis UKCA Cet appareil est conforme aux exigence UKCA pour les produits vendus en Grande-Bretagne. Guide de l'utilisateur du QSW-M3224-24T Notications 71
