Type de produit	Enceinte audio 2 voies
Puissance nominale	150 W
Amplification recommandée	40 W RMS
Réponse en fréquence	40 Hz - 35 kHz
Sensibilité	99 dB/W/m
Impédance	4 Ω
Matériau de l'aimant	Aimant à injection
Diamètre du woofer	165 mm (6,5 pouces)
Diamètre du tweeter	25 mm (1 pouce)
Possibilités de montage	Surface, angle, encastré
Accessoires inclus	Vis, supports, câbles, gabarits, coussins
Entretien	Nettoyer avec un chiffon sec et doux
Température de fonctionnement	-20°C à 60°C
Réparabilité	Pièces détachées disponibles via Alpine
Garantie	1 an

FOIRE AUX QUESTIONS - DDC-R17H ALPINE

Comment installer l'enceinte DDC-R17H dans une portière ?

Utilisez le gabarit de montage fourni. Pour un montage en surface, découpez la partie indiquée par la flèche. Pour un montage en angle, faites passer le câble par l'ouverture prévue. Serrez les vis auto-taraudeuses (ø4x20mm) avec les écrous de vitesse.

Quelle est l'impédance de l'enceinte DDC-R17H ?

L'impédance est de 4 ohms, ce qui est standard pour la plupart des amplificateurs auto.

Puis-je utiliser cette enceinte avec un amplificateur de 50 Watts RMS ?

Oui, l'amplification recommandée est de 40 W RMS, mais elle peut supporter jusqu'à 150 W de puissance nominale. Un ampli de 50 W RMS convient parfaitement.

Comment raccorder le câble réseau ?

Le câble réseau (référence ⑳) se connecte entre l'unité réseau (②4) et le woofer. Assurez-vous de respecter la polarité : fil blanc pour le positif, fil noir pour le négatif.

Quel est le diamètre de montage du woofer ?

Le diamètre de montage est de 57 mm (2,24 pouces) pour le trou de passage, avec une profondeur de montage de 50 mm (1,97 pouces).

Comment nettoyer l'enceinte DDC-R17H ?

Utilisez un chiffon doux et sec. N'utilisez jamais de solvants ou de produits abrasifs qui pourraient endommager la surface.

Puis-je monter le tweeter en angle ?

Oui, le tweeter peut être monté en angle grâce au support d'inclinaison fourni. Trois positions sont possibles : 0°, 15° et 30°.

Quelle est la réponse en fréquence de l'enceinte ?

La réponse en fréquence est de 40 Hz à 35 kHz, ce qui permet une restitution sonore étendue, des basses profondes aux aigus détaillés.

Où trouver des pièces détachées pour cette enceinte ?

Contactez le service après-vente Alpine ou rendez-vous sur le site officiel. Les pièces comme les câbles, les supports et les joints sont disponibles.

Cette enceinte est-elle compatible avec une installation en 2 voies ?

Oui, le DDC-R17H est un système 2 voies (woofer + tweeter) livré avec un réseau de filtrage passif, parfait pour une installation séparée.

MODE D'EMPLOI DDC-R17H ALPINE

Note : En raison des améliorations qui peuvent être approfées au produit, la fiche technique et la conception son

MODEL	DBC-R17H	DBC-R13H
Charge nonblue (Pione)	150 Wals	120 Wals
Amplification accompannée	Supérieure à 50 Wats	40 Wats M/S
Amplication récommande	40 Wats M/S	40 Wats M/S
Rafios de fréquence	40-35,000 Hz	40 Wats M/S
Fraisos de boix du wector (Wouter)	99 dB/W(m)	88 dB/W(m)
Intérédance	40 mins	40 mins
Dimineurite	4 mins	40 mins
Plane kret rendite protiste	50 min (1·36")	30 min (1·36")
Crochouthe	30 min (1·36")	30 min (1·36")
Produire de montage du wector:	57 min (2·14)"	57 min (2·14)"
Montage moustie (sneu écartuel)	52 min (2·116")	48 min (1·78")
Mantage moustie (sau écartuel)	57 min (2·14)"	57 min (2·14")
Mantage moustie (sau écartuel)	57 min (2·86")	57 min (2·86")
Fraisos de boix du wector:	65 Hz	65 Hz
Caudine	0.55	0.55
Téveer	2.48	2.48
Fraisonace à lair lière du wector (Fro)	0.58	0.58
Oils du wector	0.76	0.76
Oats du wector	11.8 times (0·42 cf. f.)	6.7 times (0·24 cf. nors)
Oats du wector	0.74	0.74
Total de masse mouvemente	7.8 to 9.0 times	7.8 to 9.0 times
Total du marge mouvemente	1.4 to 9 (cl rves)	1.2 to 9 (cl vres)
Poids (rups repart).	(145 range)	(145 range)

FICHE TECHNIQUE

- La potente du haut-parteur d'augus indiquée dans le circuit diverser de fréquence n'est pas toujours

Un circuit diverser de fréquence extreme permet un réglage aise et améliore la quallée du son.

réproduction du son avec une diversion extrêmement basse.

Le modèle de référence des serres DBDVE représente un aimon d'injection revolutonnaire pour une reproduction supérieure du son Cette youxelle structure di circuit magnétique permet la

Merci pour avoir acheter un produit APLINE. Avant de faire toute connexions, fire attenvement ce guide et vous familiariser avec toutes les procedures et illustrations afin d'obtenir des résultats

results.

Système de haut-parleur à 2 voies

ALPINE®

ALPINE ELECTRONICS, INC.

Tokyo Office : 1-1-8 Nishi Gotanda

Shinagawa-ku, Tokyo Tel. : [phone]

Tel. : [phone]

ALPINE ELECTRONICS OF AMERICA, INC.

19145 Gramercy Place, Torrance, California 20781 U.S.A.

California 90501 U.S.A. Tel. : [phone]

ALPINE ELECTRONICS OF CANADA, INC.

⑬ Slant spacer/L'écarteur d'inclinaison....x2

⑭ Self-tapping screw (ø4X20mm) / Vis auto-taraudeuse (ø4X20mm)....x4

⑮ Speed nut/Écrou de vitesse....x4

⑯ Self-tapping screw (ø4X8mm) / Vis auto-taraudeuse(ø4X8mm) ....x2

⑲ Spring washer (M4)/ Rondelle élastique bombée (M4)....x2

⑳ Flat washer(M4)/Rondelle plate(M4)....x2

②1 Wing nut(M4)/Écrou à ailettes (M4)....x2

②2 Spring bracket/Support de rondelle....x2

②3 Sponge cushion (Double side adhesive tape included)/Coussin en éponge (Bande adhésive à deux faces fournie)....x2

For Network mount/Pour montage de réseau

②4 Network unit/Réseau....x2

②5 Screw (ø4X20mm)/ Vis (ø4X20mm)....x4

②6 Speed nut flat type/ Écrou de vitesse type plat....x4

⑳ Network wire/Câble de réseau....x2

■ Installation procedures/Instructions d'installation

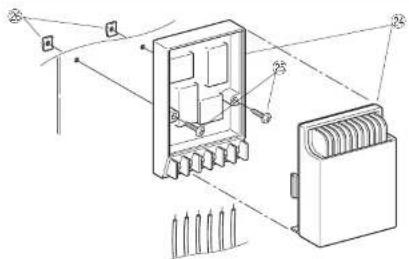

Network installation procedure/Instruction d'installation du réseau

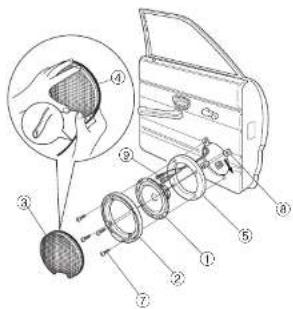

Nota: Mettre le côté large du coussin en caoutchouc ④ au côté extérieur autour du mailles métallique ③.

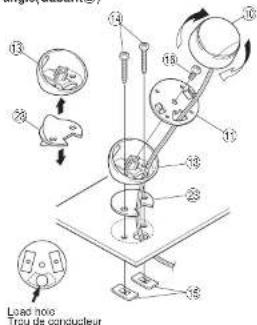

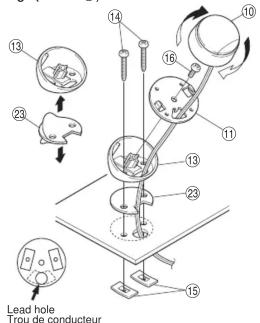

Tweeter installation procedure/Instructions d'installation du tweeter
- Surface mounting (Template®) /Montage en surface (Gabarit®)

• Angle mounting(Template®)/Montage en angle(Gabarit®)


• Flush mounting (Template©)/Montage en encastré(Gabarit©)


There is an hexagonal hole at the back of speaker unit ⑩ enter the head of hexagonal screw machine ⑰ and install bracket ⑪ to speaker unit. To lock in place, adjust holes by projecting ⑪ to the back of the flush mounting bracket ⑫ then twist clockwise. (use ⑫ to loose it)
Il y a un trou hexagonal à l'arrière de l'unité d'enceinte ⑩ entrer la tête de vis de machine hexagonale ⑰ et installer le support ⑪ à l'unité d'enceinte. Pour verrouiller en place, ajuster les trous en projectant ⑪ vers l'arrière du support de montage encastré ⑫ puis tourner en sens horaire. (utiliser ⑫ pour déverrouiller)
Adjust the direction of the speed nut ⑮ so that it doesn't hinder the hole to use when routing speaker leads.
Ajuster la direction de l'écrou de vitesse ⑮ de manière à ne pas gêner le trou prévu pour guider les conducteurs de haute-parleurs.

Les variations de montage en angle (ces trois positions sont possible)

• On dashboard mounting/Montage sur le tableau de bord

  Alpine logo position Position du logo Alpine

Left front door mounting Montage sur la portière avant gauche

Alpine logo position Position du logo Alpine

• Right front door mounting/Montage sur la portière avant droite

  Alpine logo position Position du logo Alpine

Wire pulled to the front board/Câblage tiré à l'avant du tableau

• Surface mounting/ Montage en surface

※ Cut the portion pointed by the arrow using a nipper. Découper la portion pointée par la flèche à l'aide d'une pince.

• Angle mounting/Montage en angle

※ Route out the wire from the portion pointed by the arrow. Conduire déhors le câble par la portion pointée avec la flêche.
