Type de produit	Moniteur DVD encastrable pour plafond de véhicule
Marque	ALPINE
Modèle	RSE-K100TG
Catégorie	Enceinte audio (kit d'assemblage)
Dimensions approximatives (moniteur)	250 x 200 x 30 mm
Poids approximatif (kit complet)	1,5 kg
Alimentation	12 V DC (batterie véhicule)
Consommation électrique	Fusible 15 A recommandé
Fonctions principales	Lecture DVD, écran LCD, audio intégré, télécommande, sortie casque
Accessoires fournis	Moniteur, faisceau, télécommande, casque, piles (4x), vis TB 3x8 (6x), vis CM 4x8 (4x), rivets, cosses, clip rapide
Installation	Montage dans le ciel de toit, nécessite découpe et fixation sur traverse
Compatibilité véhicule	Conçu pour montage sur plafond, adaptable selon gabarit de découpe
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, éviter les produits abrasifs
Sécurité	Installation par un professionnel recommandée, respecter le couple de serrage
Pièces détachées et réparabilité	Vis, faisceau, rivets disponibles en pièces de rechange
Informations générales	Notice d'utilisation fournie, téléchargement gratuit au format PDF

FOIRE AUX QUESTIONS - RSE-K100TG ALPINE

Comment installer le moniteur ALPINE RSE-K100TG dans un véhicule ?

L'installation nécessite de retirer les éléments intérieurs (montant latéral, éclairage, console), découper le ciel de toit à l'aide du gabarit, fixer la platine de fixation sur la traverse, puis brancher le faisceau électrique (alimentation, masse). Il est recommandé de confier le montage à un professionnel.

Quels sont les accessoires fournis avec le kit RSE-K100TG ?

Le kit comprend : le moniteur DVD plafonnier (a), un faisceau (b), une télécommande (c), un casque (d), 4 piles (e), 6 vis TB 3x8 (f), 4 vis CM 4x8 (g), et des éléments de fixation (rivets, cosses, clip rapide).

Comment brancher l'alimentation électrique du moniteur ?

Branchez le fil jaune du faisceau au fil rouge/jaune de l'alvéole SB1 (fusible 1) de la boîte à fusibles. Reliez le fil rouge au fil noir/bleu du connecteur d'éclairage intérieur. La masse (fil noir) se fixe à la carrosserie avec la cosse annulaire. Il est recommandé de souder les connexions.

Quel type de fusible utiliser pour le RSE-K100TG ?

Le manuel indique d'utiliser l'alvéole SB1 avec un fusible de 15 A. Le fil jaune se connecte à cette sortie protégée.

Comment fixer le moniteur au plafond du véhicule ?

Après avoir découpé le ciel de toit selon le gabarit, placez la platine de fixation sur la traverse en alignant les trous d'origine. Fixez-la avec les rivets fournis (5). Ensuite, vissez le moniteur sur la platine à l'aide des vis (g) fournies avec le moniteur, en respectant le couple de serrage.

Puis-je utiliser d'autres casques avec ce moniteur ?

Le kit est livré avec un casque. Pour utiliser d'autres casques, vérifiez la compatibilité de la sortie audio (probablement jack 3,5 mm ou infrarouge). Consultez le guide technique d'ALPINE.

Que faire si ma voiture n'a pas de boîte à fusibles accessible ?

Dans ce cas, il est impératif de faire appel à un installateur professionnel qui pourra trouver un point d'alimentation adapté (batterie, boîtier de fusibles auxiliaire) et respecter les normes de sécurité.

Comment entretenir l'écran du moniteur ?

Utilisez un chiffon doux et sec pour nettoyer l'écran. N'utilisez jamais de produits chimiques, abrasifs ou de liquides directement sur l'écran.

Le moniteur ALPINE RSE-K100TG est-il compatible avec tous les véhicules ?

Il est conçu pour un montage au plafond avec découpe du ciel de toit. La compatibilité dépend de la structure du plafond (présence de traverses, espace disponible). Mesurez soigneusement avant l'installation.

Où puis-je télécharger la notice complète du ALPINE RSE-K100TG ?

Vous pouvez télécharger gratuitement la notice au format PDF sur le site notice-facile.com en recherchant le modèle RSE-K100TG d'ALPINE.

MODE D'EMPLOI RSE-K100TG ALPINE

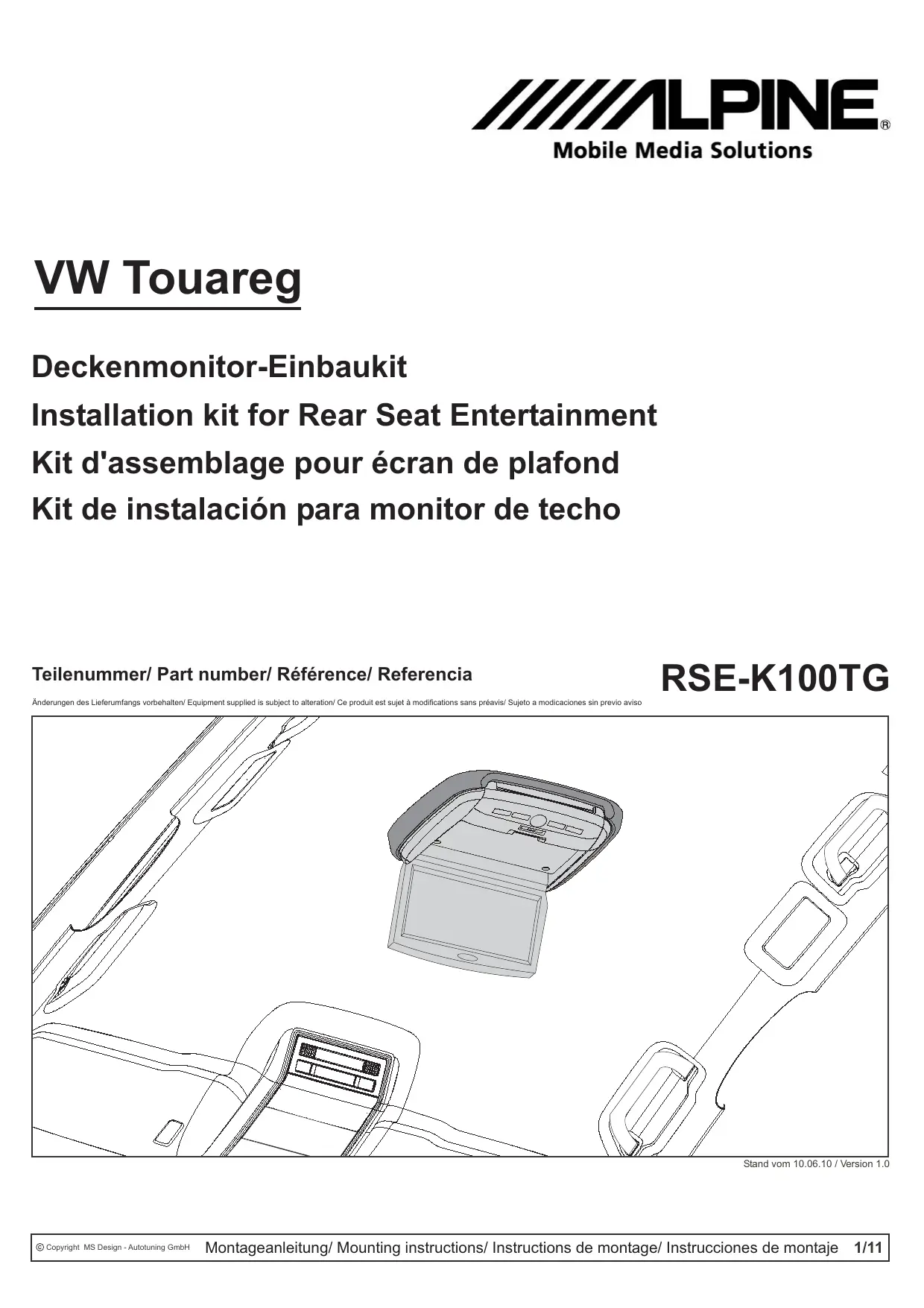

Kit d'assemblage pour écran de plafond

Article Description Quantité

a) Moniteur DVD plafonnier 1x b) Faisceau 1x c) Télécommande 1x d) Casque 1x e) Piles 4x f) Vis TB 3x8 6x q) Vis CM 4x8 4x

Pince à partir pour cessions ISO/

Lire attentivement la notice de montage avant de commencer.

Nous recommandons de confier le montage à un professionnel.

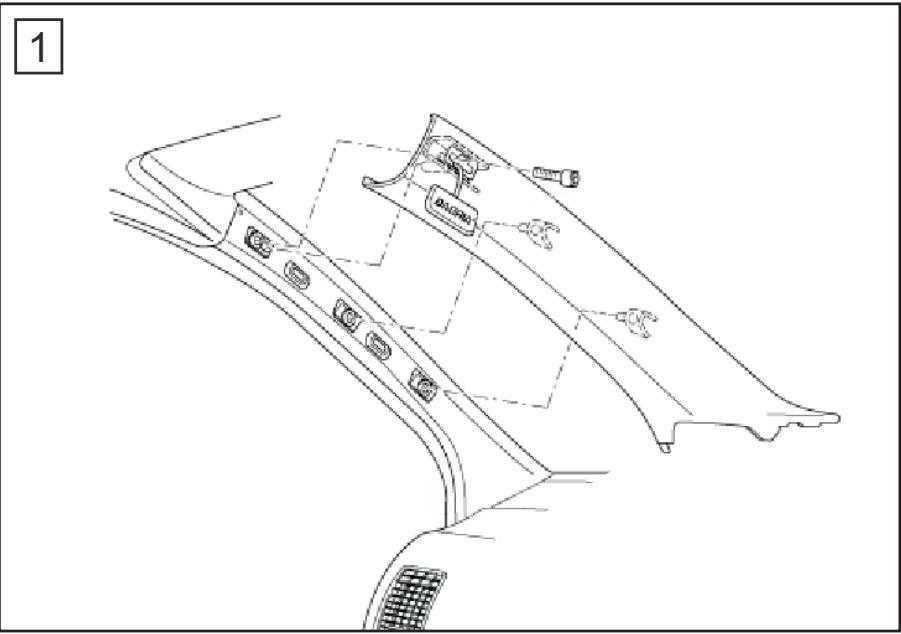

1. Retirer le montant latéral. Déclipper le petit couvercle « airbag » puis. Retirer la vis qui se trouve derrière. Le montant peut ensuite être retiré.

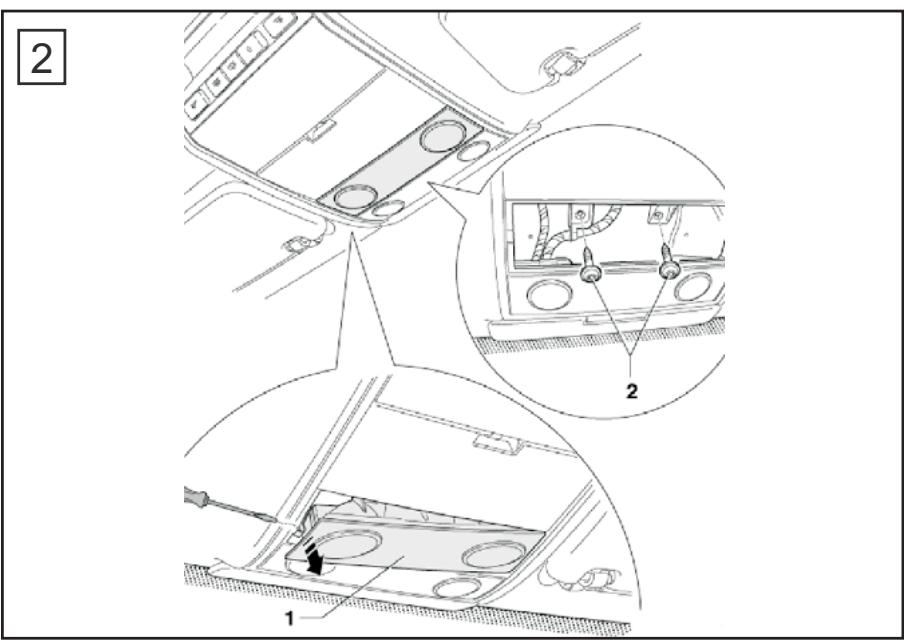

2. Retirer l'éclairage intérieur à l'aide d'un outil en plastique -1- puis retirer les deux vis torx -2-.

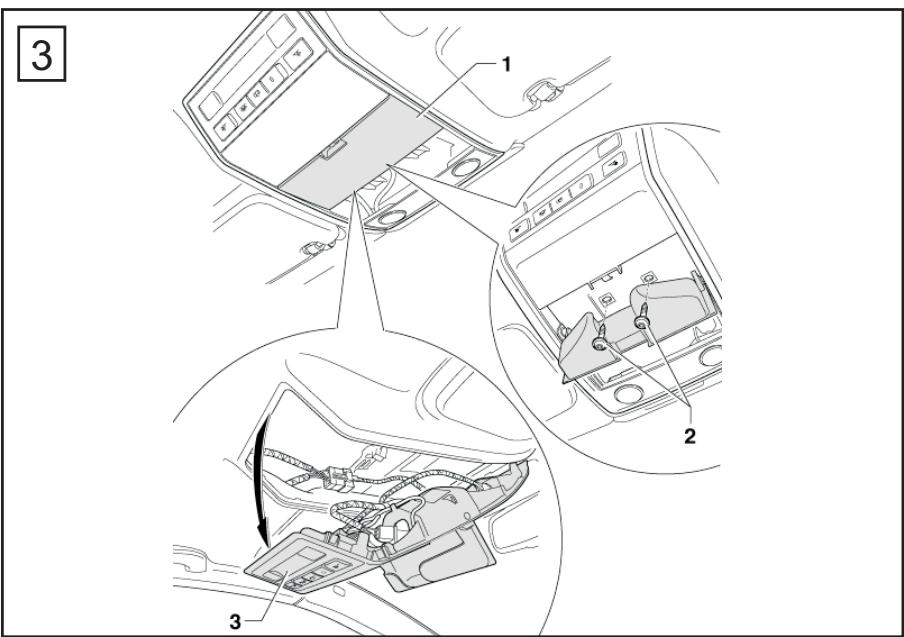

3. Ouvrir la boîte à lunettes -1-. Retirer les deux vis -2- et enlever la console complète -3-. Puis vers l'arrière, indiqué par la flèche, déclipper le faisceau.

1. Retirer le capot latéral.
2. Retirer le panneau frontal. Utiliser un outil en plastique.
3. Retirer les deux vis situées derrière le panneau ainsi que les deux vis situées en dessous, puis déplacer la console.

1. Détacher le gabarit de découvert puis le fixer comme indiqué par le dessin.
2. Découper le ciel de toit à l'aide d'un cutter. Attention de ne pas endommager le pavillon.
3. Procéder à l'extension du faisceau (b) du PKG à l'aide du faisceau fourni avec le kit (9). Utiliser les cosses à sortir (7). Note: Nous recommandons de souder.

1. Schéma de branchement. Note: Le fil vert n'est pas utilisé.
2. Dévisser les deux vis de la boîte à fusibles puis retirer celle-ci.
3. Déclipper et retirer le capot arrière.

1. Brancher le fil jaune du faisceau au fil rouge/jaune de l'alveole SB1 (fusible 1) de la boîte à fusibles. Note: Nous recommendons de souder.
2. Débrancher le connecteur de l'interrupteur de l'éclairage intérieur. Brancher le fil rouge du faisceau au fil noir/bleu (alveole 4) du connecteur d'éclairage en utilisant un clip rapide (6). Note: nous recommendons de souder.
3. Sertir la cosse annulaire (4) au fil de masse noir.

1. Fixer le fil de masse comme indiqué à l'aide de la vis d'origine.
2. Placer la platine de fixation sur la traverse en face des trous d'origine. Le trou central aide à vérifier la position correcte. La flèche indique le sens de montage (sens du véhicule).
3. Fixer la platine à l'aide des rivets fournis (5).

1. Placer le moniteur (a) dans la garniture (1).
2. Fixer l'ensemble à l'aide des vis (f) fournies avec le moniteur PKG.
3. Brancher le connecteur puis fixer le moniteur à la platine en utilisant les vis (g) fournies avec le moniteur (respecter le couple de serrage).
