SWD-2030 - Enceinte audio ALPINE - Notice d'utilisation et mode d'emploi gratuit

Marque	ALPINE
Modèle	SWD-2030
Type de produit	Subwoofer actif pour voiture
Puissance de sortie maximale	350 W
Fréquence de croisement	50–150 Hz (réglable)
Impédance d'entrée (Ligne)	20 kΩ
Impédance d'entrée (Enceinte)	50 kΩ
Tension de fonctionnement	14,4 V CC (11–16 V)
Type de masse	Masse négative
Sensibilité	96 dB / 10 W
Dimensions (L x l x H)	340 mm x 390 mm x 395 mm
Poids	9,5 kg
Fusible	20 A
Entrées	RCA (gauche/droite) et entrée enceinte
Réglages	Niveau, filtre passe-bas, variation de phase
Mise en marche	Automatique via signal audio ou fil de mise en marche à distance
Accessoires inclus	Connecteur à 7 broches (1), connecteurs enceinte-à-RCA 1 m (2)
Installation	Sur véhicule 12 V à masse négative, par professionnel recommandé
Précautions	Ne pas démonter, tenir hors de portée des enfants, respecter les fusibles

FOIRE AUX QUESTIONS - SWD-2030 ALPINE

Que faire si l'enceinte ne produit aucun son ?

Vérifiez que la station de commande est sous tension, que le fusible n'a pas sauté, que les câbles RCA ou d'enceinte sont correctement branchés, et que le câble de mise en marche à distance est connecté. Consultez le tableau de dépannage de la notice.

Comment régler le niveau d'entrée du subwoofer ?

Placez le bouton Level sur la position Min, puis augmentez progressivement jusqu'à obtenir un son équilibré sans distorsion. Évitez un niveau trop élevé pour ne pas endommager l'enceinte.

Quelle est l'impédance recommandée pour les enceintes ?

L'impédance des enceintes doit être comprise entre 3,2 et 8 ohms.

Puis-je installer moi-même le subwoofer ?

Il est recommandé de faire appel à un professionnel pour l'installation et le raccordement, car cela nécessite des compétences techniques. Si vous le faites vous-même, suivez attentivement les instructions de sécurité.

Comment régler le filtre passe-bas ?

Réglez le filtre passe-bas (LPF) sur une position moyenne (75 Hz) initialement, puis ajustez en fonction des enceintes principales pour une transition sonore harmonieuse.

Que faire si le son est distordu ?

Réduisez le volume de l'autoradio ou le niveau d'entrée du subwoofer. Une distorsion persistante peut indiquer un niveau d'entrée trop élevé ou un réglage inapproprié.

Le subwoofer ne s'allume pas automatiquement avec l'autoradio.

Vérifiez que le câble de mise en marche à distance est correctement connecté. Sinon, le SWD-2030 peut se mettre en marche automatiquement via les signaux audio si l'autoradio ne fournit pas de signal de mise en marche.

Quelle est la tension de fonctionnement ?

La tension de fonctionnement est de 14,4 V CC, avec une plage de 11 à 16 V. Utilisez uniquement sur des véhicules 12 V à masse négative.

Comment nettoyer l'enceinte ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou d'abrasifs.

Où puis-je trouver des pièces de rechange ?

Contactez votre distributeur Alpine agréé pour obtenir des pièces de rechange ou des accessoires. La garantie ne couvre pas les dommages dus à une utilisation excessive.

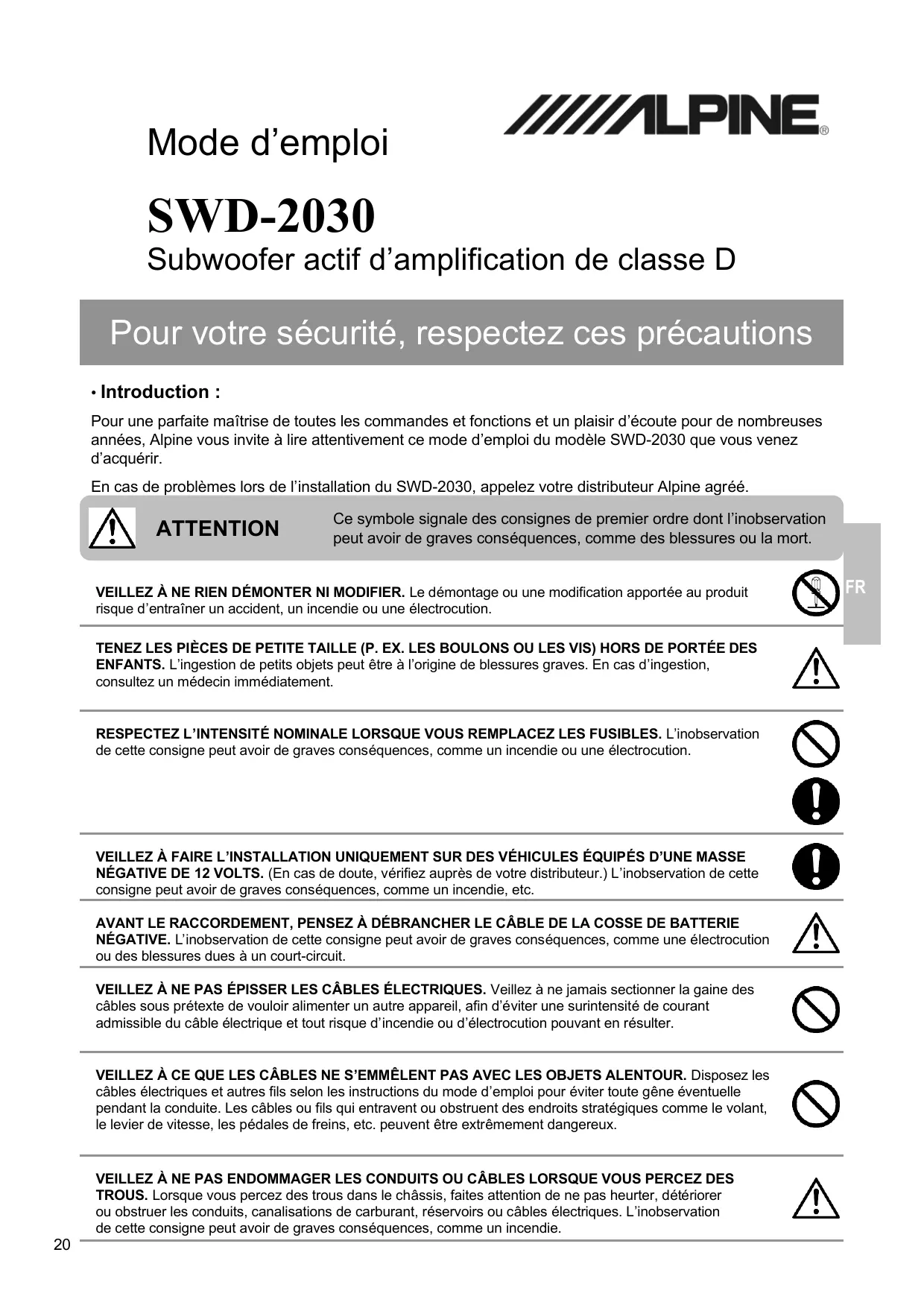

MODE D'EMPLOI SWD-2030 ALPINE

Veuillez dire avant d'utiliser cet appareil.

• MANUAL DE OPERACION

Pour votre sécurité, respectez ces précautions

Pour une parfaite maîtrise de toutes les commandes et fonctions et une prise d'écoute pour de nombreuses années, Alpine vous invite à attentivement ce mode d'emploi du modèle SWD-2030 que vous venez d'acquérir.

En cas de problèmes lors de l'installation du SWD-2030, appelez votre distributeur Alpine/agréé.

Attention

Ce symbole signale des consignes de premier ordre dont l'inobservation peut avoir des graves conséquences, comme des blessures ou la mort.

VEILLEZ À NE RIEN DEMONTER NI MODIFIER. Le démontage ou une modification apportée au produit risque d'entraîner un accident, un incendie ou une électrocution.

TENEZ LES PIECES DE PETITE TAILLE (P. EX. LES BOULONS OU LES VIS) HORS DE PORTÉE DES ENFANTS. L'INGESTION DE PETITS OBJETS PEUT ÊTRE À L'ORIGINE DE BLESSURES GRAVES. EN CAS D'INGESTION, CONSULTEZ UN MÉDECIN IMMÉDIATEMENT.

RESPECTEZ L'INTENSITÉ NOMINALE LORSQUE VOUS REMPLACEZ LES FUSIBLES. ou une électrocution.

VEILLEZ À FAIRE L'INSTALLATION UNIQUEMENT SUR DES VÉHICULES ÉQUIPÉS D'UNE MASSE NÉGATIVE DE 12 VOLTS. (En cas de doute, vérifiez auprès de votre distributeur.) , etc.

AVANT LE RACCORDEMENT, PENSEZ À DÉBRANCHER LE CÂBLE DE LA COSSE DE BATTERIE NÉGATIVE. L'inobservation de cette consigne peut avoir de graves conséquences, comme une électrocution ou des blessures dues à un court-circuit.

VEILLEZ À NE PAS ÉPISSER LES CÂBLES ÉLECTRIQUES. Veillez à ne jamais sectionner la gaine des câbles sous prétexte de pouvoir alimenter un autre appareil, afin d'éviter une surintensité de courant admissible du câble électrique et tout risque d'incendie ou d'électrocution pouvant en résulter.

VEILLEZ À CE QUE LES CÂBLES NE S'EMMÉLENT PAS AVEC LES OBJECTS ALENTOUR. Disposez les câbles électriques et autres fils selon les instructions du mode d'emploi pour éviter toute généventuelle pendant la conduite. Les câbles ou fils qui entravent ou obstruent des endroits stratégiques comme le volant, le levier de vitesse, les pédales de freins, etc. peuvent être extrémement dangereux.

Veillez à NE PAS endommager les conduits ou câbles lorsque vous PERCEZ des

TROUS. Lorsque vous percez des trous dans le châssis, faites attention de ne pas heurter, déteriorer ou obstruer les conduits, canalisations de carburant, réservoirs ou câbles électriques. L'inobservation de cette consigne peut avoir de graves conséquences, comme un incendie.

VEILLEZ À NE PAS UTILISER LES BOULONS OU ÉCROUS DU SYSTème DE FREINAGE OU DE LA DIRECTION POUR LA MISE À LA MASSE. Les boulons ou écrous vissés dans le système de freinage et la direction (ou tout autre système associé à la sécurité) ou les réservoirs de stockage NE doivent JAMAIS servir aux installations ou mises à la masse. L'usage de telles pièces pourrait désactiver la commande du vehicule et/ou être à l'origine d'un incendie, etc.
EN CAS DE PROBLÉMES, CESSEZ IMMÉDIATEMENT D'UTILISER LE PRODUIT. L'inobservation de cette consigne peut avoir pour conséquence des blessures graves, voir une détiéroration du produit. Renvoyez le produit à votre distributeur Alpine agrée ou au centre de dépannage Alpine le plus proche pour le faire réparer.
NE FAITES MARCHER AUCUNE FONCTION SUSCEPTIBLE DE DÉTOURNER VOTRE ATTENTION ET QUI VOUS EMPECHERAIT DE BIEN CONDUIRE. Il convient d'exécutor toute fonction qui nécessite votre attention pour une durée prolongée après immobilisation complète du vehicule. Veiliez à toujours vous arrêtés dans un endroit sur avant d'entrepreneire ces fonctions afin d'éviter tout accident.
ATTENTION Ce symbole signale des consignes de premier ordre dont l'inobservation peut avoir de graves conséquences, comme blessures ou la mort.
VEILLEZ À CE QUE LE RACCORDEMENT SOIT EXACT. Un raccordement non conforme peut être à l'origine d'un incendie ou d'une détérioration du produit.
DISPOSEZ LES CÂBLES DE MANIÈRE QU'ILS NE SOIENT PAS COINCÉS NI PINÇÉS CONTRE UN BORD METALLIQUE TRANCHANT. Installez les câbles et fils électriques le plus loin possible des objets mobiles (p. ex. les glissières des sièges) ou des bords tranchants ou pointus pour empêcher qu'ils ne se détiéront. Si vous nevez introduire un fil électrique dans un trou en métal, utilisez un passac-cable en caoutchouc pour éviter que la gaine ne soit coupée par le bord métallique de l'orifice.
VEILLEZ À NE PAS OBSTRUER LES ÉVENTS OU LES PANNEAUX DU RADIateur. Toute obstruction peut entraîner une surchauffe à l'intérieur et être à l'origine d'un incendie.
UTILISZE LES ACCESSOIRES DÉSIGNÉS ET FIXEZ-LES SOLIDEMENT. Veiliez à vous servir des accessoires indiqués uniquement. L'usage de pieces autres que celles spécifiées peut être à l'origine d'une détiéroration à l'intérieur de l'appareil ou d'une mise en place instable. Certaines pièces risquent de se desserrer, constituant un danger et pouvant entraîner une panne du produit.
VEILLEZ À NE PAS INSTALLER LE PRODUIT DANS DES ENDROITS HUMIDES OU POUSSIÈREUX. ÉvitEZ d'instructor l'apparéil dans des lieux où le taux d'humidité ou de poussière est élevé. Toute pénétration d'humidité ou de dépôts poussièreux dans l'apparéil peut être à l'origine d'une panne du produit.
FAITES APPEL À UN PROFESSIONNEL POUR LE RACCORDEMENT ET L'INSTALLATION. Le raccordement et l'installation de cet apparéil nécessitant des compétences et une expérience techniques particulières. Par mesure de sécurité, demandez au distributeur agrée où vous avez acheté l'apparéil qu'il procèle aux tâches de raccordement et d'installation.
MAINTENEZ LE VOLUME À UN Niveau où IL VOUS EST ENCORE POSSIBLE D'ENTENDRE LES BRUIITS EXTÉRIOURS EN CONDUISANT. L'in observation de cette consigne peut avoir de graves conséquences, comme un accident.
UTILISZE CE PRODUIT POUR DES APPLICATIONS 12V MOBILES. Tout usage du produit à des fins autres que celles désignées peut avoir de graves conséquences, comme un incendie, une électrocution ou des blessures.

Precautions d'emploi

VEILLEZ À NE PAS UTILISER DE PORTABLE À PROXIMATE DU PRODUIT. L'usage d'un téléphone portable peut creer des interférences et perturber la réception des signaux radioélectriques.

N'ALLEZ PAS AU-DELÀ DU Niveau D'ENTRÉE SPÉCIFIÉ POUR CE PRODUIT. La présence d'une distorsion ou l'émission de craquements dans le subwoofer indiquent que le niveau d'entrée est trop élevé. L'utilisation du subwoofer dans ces conditions pour une durée prolongée peut entraîner une diminution des performances, voire une déterioration du subwoofer.

LA GARANTIE NE COUVRE PAS LES DOMMAGES CAUSES PAR UN NIVEAU D'ENTREE EXCESSIF.

Dépannage

En cas de problèmes, tentez d'abord les solutions suivantes avant de porter le produit à réparer.

SYMPTÔMES	CAUSES	SOLUTIONS
L'appareil ne marche pas (p. ex. le fusible a sauté).	La station de commande n'est pas sous tension.	Mettez la station de commande sous tension.
	Le cable de mise à la masse n'est pas correctement raccordé.	Vérifiez le raccordement du cable de mise à la masse.
	Le cable d'alimentation à la batterie n'est pas correctement raccordé.	Vérifiez le raccordement à la batterie.
Il y a du courant, mais pas de son.	Le fusible a sauté.	Remplacez le fusible en respectant l'intensité.
	Le cable de mise en marche à distance n'est pas correctement raccordé.	Vérifiez le raccordement du cable de mise en marche à distance.
	Les fiches RCA ne sont pas branchées.	Branchez les fiches RCA.
	Les cables d'entrée au niveau des enceintes ne sont pas correctement raccordés.	Vérifiez le raccordement des cables d'entrée au niveau des enceintes.
	Le coefficient d'amplification n'est pas au niveau adéquat pour le système.	Réglez le coefficient d'amplification à un niveau approprié pour le système.

■ PUISSANCE DE SORTIE MAXIMALE 350W CROISEMENT 50~150Hz ■ IMPÉDANCE D'ENTRÉE 20k Ohm (Ligne)

50k Ohm (Enceinte) TENSION DE FONCTIONNEMENT 14,4V CC (Fonctionnel)

entre : 11~16V)

TYPE DE MASSE. Masse négative. SENSIBILITÉ 96dB/10W. DIMENSIONS 340mm x 390mm x 395mm. POIDS 9,5 kg.

LISTE des éléments

NOM DU PRODUIT	QTÉ	NOM DU PRODUIT	QTÉ
Connecteur à 7 broches	1	Connecteur enceinte-à-RCA (1M)	2

• Assurez-vous que les divers câbles sont suffisamment longs pour raccorder le subwoofer à l'endroit que vous avez besoin.
• Certains produits sont incompatibles avec ce subwoofer. Prenez le temps de lire le guide d'utilisation du produit que vous utiliserez conjointement avec le modèle SWD-2030, ainsi que le présent mode d'emploi avant l'installation.

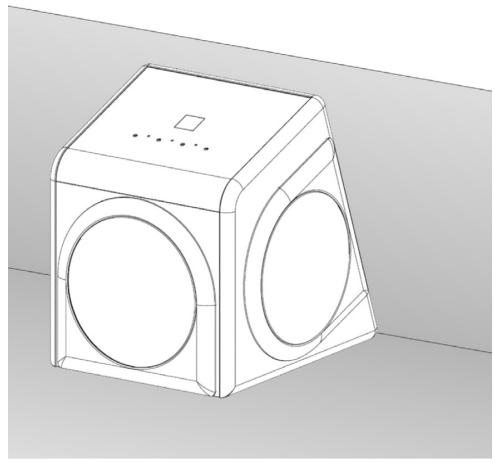

1. Installation

1. Garez la voiture dans un endroit sûr et plat. Mettez le frein à main et retirez la clé de contact. Réfléchissez où vous voulez installer le subwoofer, et vérifiez que le câble est suffisamment long. 2. Exécutez l'installation.

ATTENTION - VEILLEZ À NE PAS ENDOMMAGER LES CONDUITS OU CÂBLES LORSQUE VOUS PERCEZ DES TROUS. Lorsque vous percez des trous dans le châssis, faites attention de ne pas heurter, déteriorer ou obstruer les conduits, canalisations de carburant, réservoirs ou câbles électriques. L'inobservation de cette consigne peut avoir de graves conséquences, comme un incendie.

ATTENTION - VEILLEZ À NE PAS UTILISER LES BOULONS OU ÉCROUS DU SYSTEME DE FREINAGE OU DE LA DIRECTION POUR LA MISE À LA MASSE. Les boulons ou écrous vissés dans le système de freinage et la direction (ou tout autre système associé à la sécurité) ou les réservoirs de stockage NE doivent JAMAIS servir aux installations ou mises à la masse. L'usage de telles pieces pourrait désactiver la commande du vehicule et/ou être à l'origine d'un incendie, etc.

1 Détrempez les emplacements et les possibilités d'installation. 2 Décidez de l'emplacement où vous allez installer le subwoofer.

2. Raccordement

1 Mise à la masse (châssis) (2) Prise de branchement à la batterie (3) Fusible de 20 A 4 Connecteur de mise en marche à distance ⑤ Prise RCA d'entrée d'enceinte gauche ⑥ Prise RCA d'entrée d'enceinte droite

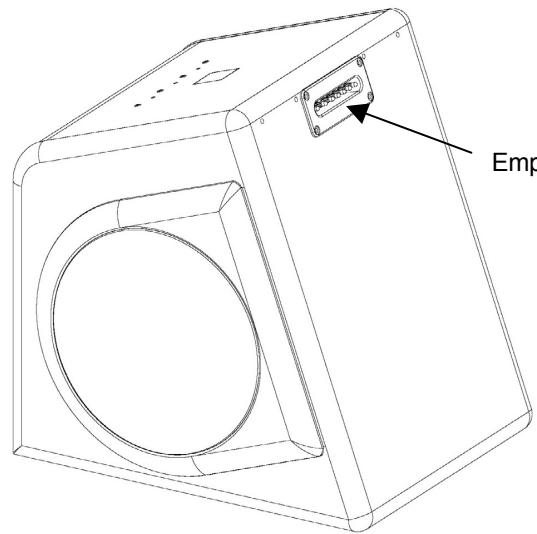

Emplacement pour fiche compacte SWD 2030

• Faites tous les branchements en vous assurant de leur bonne mise en place.
• Il convient d'isoler tous les raccords inutilisés avec du ruban isolant.

Débranche le câble des cosses négatives de la batterie de la voiture.

• Il se peut que la mémoire des ordinateurs de bord et autres dispositifs électroniques du même type (p. ex. une station de commande avec code de sécurité) équipés sur certaines voitures s'efface quand vous débranchez les cosses négatives de la batterie.

Raccordez

ATTENTION - VEILLEZ À BIEN RESPECTER LES PRECAUTIONS D'EMPLOI. L'inobservation de cette consigne peut avoir de graves conséquences, comme un incendie, un accident ou une électrocution.

RACCORDEMENTS POUR UNE ENTREE RCA

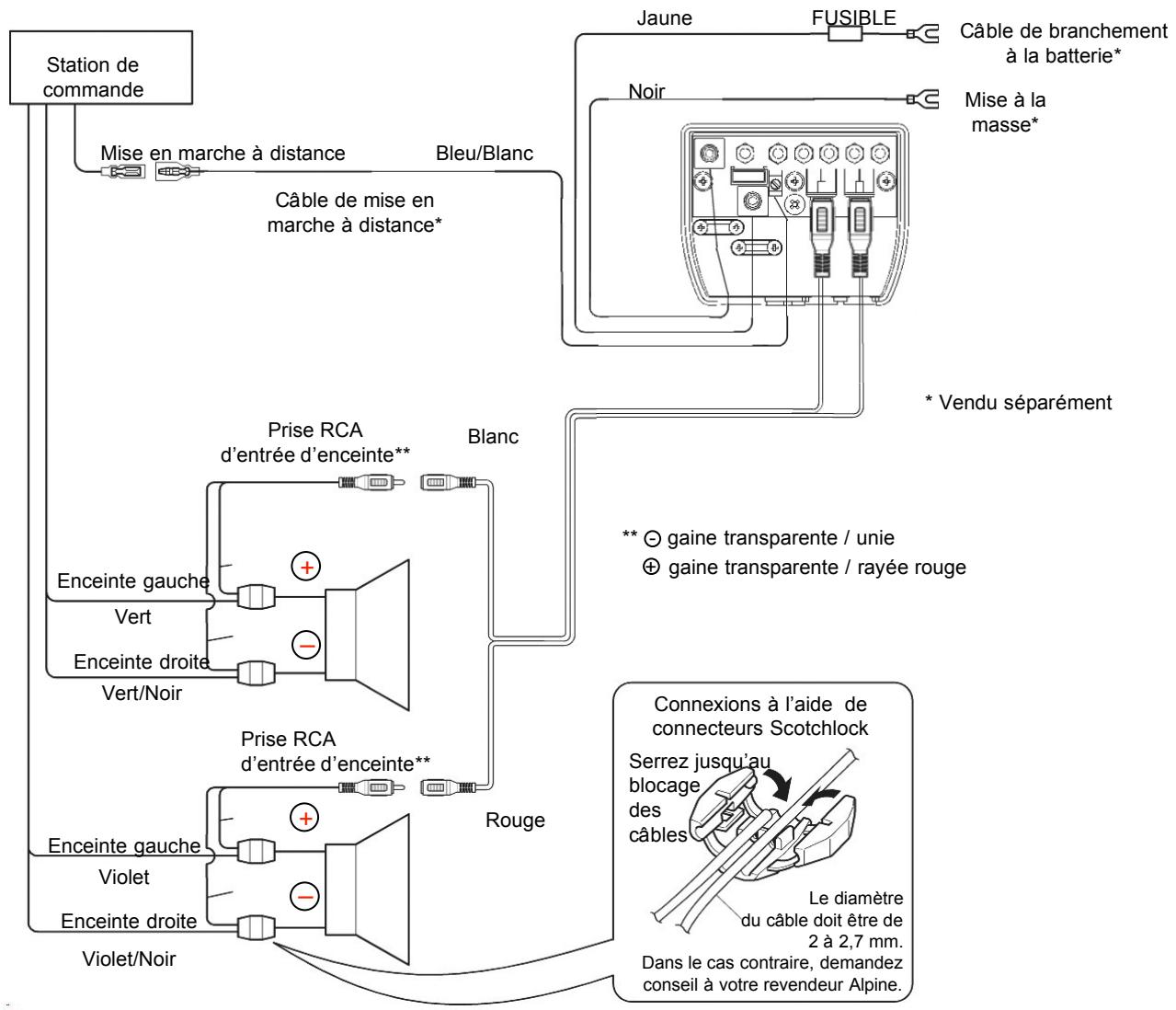

Raccordements pour une entrée au niveau des enceintes

Type de cable	Complément d'information
Mise en marche à distance	Connectez le cable de mise en marche à distance provenant de l'autoradio. Si l'autoradio ne fournit pas de signal à distance, le SWD-2030 le généra à partir des signaux de l'autoradio : il se mettra en marche et s'éteindra en même temps que l'autoradio. Vous pouvez aussi connecter un cable de mise en marche à distance pour les signaux à haute puissance, mais ce n'est généralement pas nécessaire.
Mise à la masse	Fixez solidement contre du métal nu sur le châssis de la voiture.
Batterie	Raccordez directement aux cosses positives de la batterie de voiture.

• Ce produit ne convient pas aux voitures équipées d'un système à polarité négative courant. L'impédance des enceintes doit être de 3,2 ~ 8 ohms. Pour empêcher la pénétration de bruits externes dans le système audio :
• Situez l'appareil et acheminez les câbles à 10 cm au moins des harnais de la voiture.
• Éloignez le plus possible les câbles de batterie des autres câbles. Fixez solidement le câble de mise à la masse contre du métal nu (retirez le revêtement le cas échéant) sur le châssis de la voiture.
• Si vous installez un suppresseur de bruit en option, raccordez-le plus loin possible de l'appareil. Demandez conseil auprès de votre distributeur Alpine qui possède plusieurs modèles de suppresseurs de bruit Alpine.
• Consultez votre distributeur Alpine pour tout complément d'information sur les mesures de lutte anti-bruit.

3. Vérification

Serrez tous les câbles l'aches.

ATTENTION - DISPOSEZ LES CÂBLES DE MANIÈRE QU'ILS NE SOIENT PAS COINCÉS NI PINCÉS CONTRE UN BORD METALLIQUE TRANCHANT. Installez les câbles et fils électriques le plus loin possible des objets mobiles (p. ex. les glissières des sièges) ou des bords tranchants ou pointus pour empêcher qu'ils ne se détériorent. Si vous nevez introduire un fil électrique dans un trou en métal, utilisez un passe-câble en caoutchouc pour éviter que le revêtement ne soit coupé par le bord métallique de l'orifice.

Rebranche le câble négatif aux cosses de la batterie.

Lorsque vous allumez la station de commande, vérifiez si le subwoofer marche.

Vérifiez que toutes les fonctions électriques de la voiture sont opérationnelles (feux, clignotants, klaxon, etc.)

4. Réglage

1. Sélecteur de mode d'entrée (ligne ou haute puissance)
2. Indicateur de mise en marche auto avec les signaux de l'autoradio
3. Réglage du niveau de volume
4. Indicateur de signal de mise en marche à distance
5. Filtre de réglage passe-bas
6. Indicateur de batterie faible
7. Réglage de variation de phase

La présence d'une distorsion ou l'émission de craquements dans le subwoofer indique que le niveau d'entrée est trop élevé.

L'usage du subwoofer dans ces conditions pour une durée prolongée peut entraîner une diminution des performances, voir une dépréciation du subwoofer.

4. Réglage

1. Avant de mettre le système sous tension, effectuez les réglages suivants, en fonction du signal d'entrée que vous utilisez (Ligne ou entrée d'enceinte) : volume (Level) sur la position Min, filtre-bas (LPF) sur une position moyenne (75Hz) et variation de phase (Phase Shift) sur.
2. Réglez les niveaux de graves et d'aigus de l'autoradio sur « 0 » ou « neutre ». Réglez le volume sur un niveau moyen. Utilisez un morceau de musique que vous connaisssez afin de plus facilement les réglages optimaux.
3. Augmentez progressivement le niveau d'entrée jusqu'à ce que la qualité sonore semble équilibrée. N'utilisez pas un niveau d'entrée trop élevé, car vous risquez de générer de la distorsion. Un volume trop élevé cause également une distorsion importante. Assurez-vous que le son des autres enceintes ne subit pas de distorsion avant de continuer. Réduisez le volume de l'autoradio en cas de distorsion audible.
4. Une fois le niveau d'entrée réglé, réglez votre filtre passe-bas en fonction des filtres passe-haut des autres enceintes. Nous recommandons un niveau de 75Hz, qui est la position moyenne.
5. Le réglage du filtre passe-bas modifie le son du subwoofer. Répétez les étapes 3 et 4 jusqu'à obtenir un son optimal.
6. Le dernier réglage à effectuer est celui de la variation de phase. Tournez le bouton très progressivement entre et tout en écoutant la musique depuis votre position habituelle. Écoutez la qualité du son et conservez le réglage qui correspond au spectre sonore le plus performant et le plus équilibré. Le réglage optimal dépend de nombreux facteurs acoustiques, de la forme du véhicule, ainsi que de la distance entre le subwoofer et votre position d'écoute.
