MODE D'EMPLOI BE-TVLTLC Best Buy

Large Tilting Wall Mount for 47 - 84" TVs Grand support mural inclinable pour des téléviseurs de 47 à 84 po Soporte de pared basculante grande para televisores de 47 a 84 pulg.

Installation Guide/Guia de instalación/Guide d'installation

Best Buy BE-TVLTLC - 1

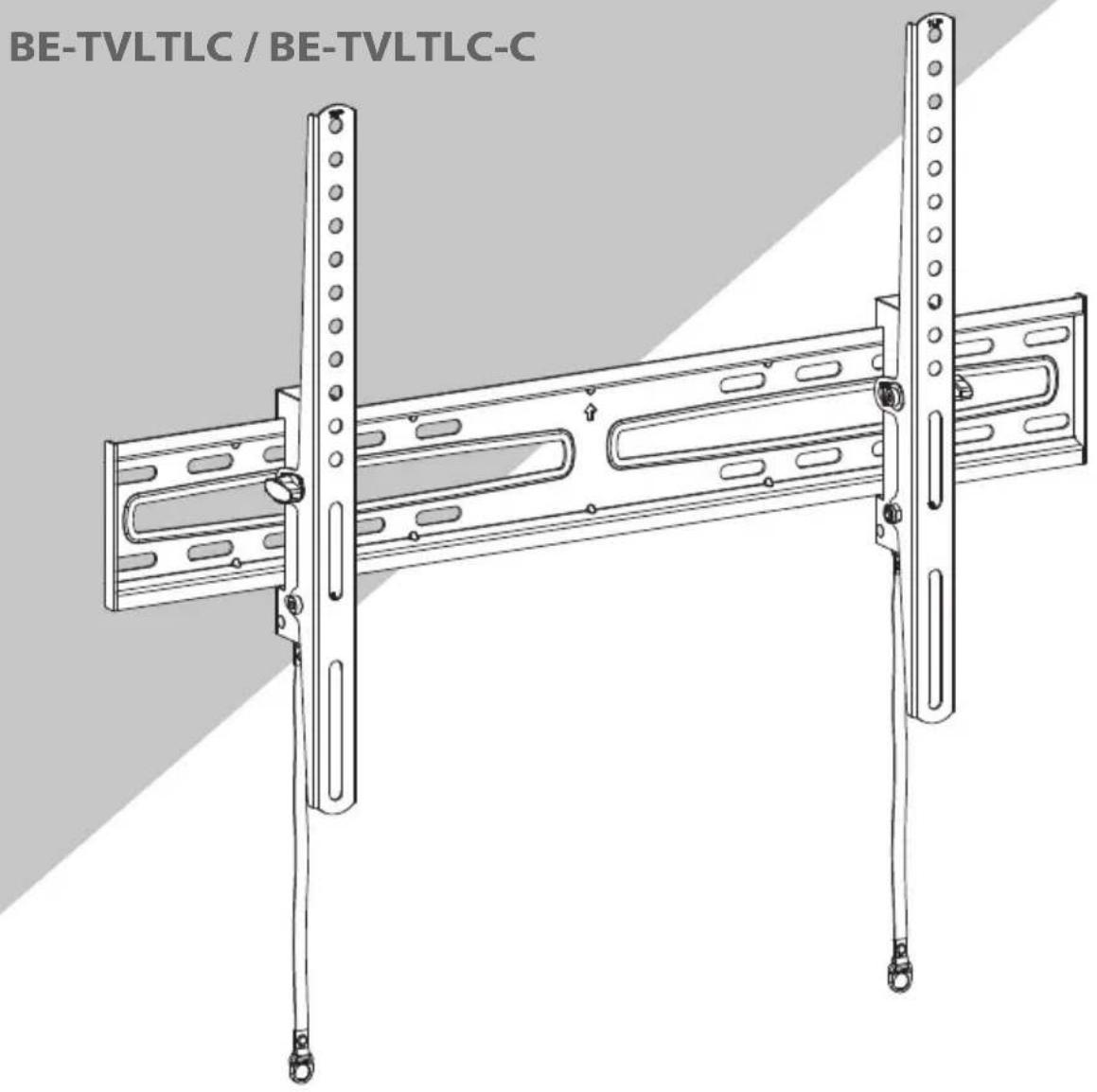

text_image BE-TVLTLC / BE-TVLTLC-C

ENGLISH.....4

FRANÇAIS ..... 25

ESPAÑOL ..... 46

Caractéristiques ....26 Modèles d'orifices VESA pour téléviseur : ....26 Dimensions ....26

Outils nécessaires....27

Contenu de l'emballage....27 Éléments....27 Accessoires de montage du téléviseur....28

Instructions d'installation ....29 ÉTAPE 1 : Déterminer si le téléviseur a un dos plat ou de forme irrégulière ou est obstrué ....29 ÉTAPE 2 - Sélectionner les vis, les rondelles et les entretoises ....30 ÉTAPE 3 - Option 1 : Fixation de la visserie sur un téléviseur à dos plat ....31 ÉTAPE 3 - Option 2 : Fixation de la visserie sur un téléviseur à dos de forme irrégulière ou obstrué....33

ÉTAPE 4 - Déterminer l'emplacement du support de montage mural ..... 35 ÉTAPE 5 - Option 1 : Installation sur un mur à montants en bois..... 36 ÉTAPE 5 - Option 2 : Montage sur un mur en béton ou en blocs de béton .... 39 ÉTAPE 6 : Fixation du téléviseur à la plaque murale..... 42 ÉTAPE 7 - Réglage de l'inclinaison ..... 43

Lire ces instructions avec soin avant l'installation.

• Téléviseurs à écran plat de 47 à 84 po.
- Poids maximal : 49,89 kg (110 lb.)

AVERTISSEMENTS RELATIFS À LA SÉCURITÉ :

Ce support est conçu pour une utilisation avec des téléviseurs d'un poids ne dépassant pas la capacité maximale de poids de 49,89 kg (110 lb.). Le mur lui-même doit être capable de supporter quatre fois le poids standard. Ne pas trop serrer les vis afin d'éviter toute blessure. L'utilisation avec des produits plus lourds que les poids maximums indiqués peut entraîner l'effondrement du support et de ses accessoires, avec une cause possible de blessures.

  • Ne pas laisser les enfants monter ou jouer sur ce produit.
  • Ne pas s'asseoir ni se tenir debout sur ce produit.
  • Ne pas fixer au support un téléviseur dont le poids est supérieur à la charge nominale recommandée.
  • Utiliser un mur en béton ou un mur à montants en bois approprié.
  • Ce dispositif de montage est destiné à être utilisé tel que décrit dans ces instructions.
  • Ne pas utiliser de fixations qui ne sont pas recommandées par le fabricant.
  • Ne pas l'utiliser à l'extérieur.
  • Une installation inappropriée peut être source de dégâts matériels ou de blessures, aussi l'installation doit être faite par deux installateurs qualifiés. Le fabricant n'est pas responsable de dommages ou blessures résultats d'un montage ou d'une utilisation incorrecte.
  • Une mauvaise manipulation peut entraîner des coupures et des lacérations.
  • Photos pour référence seulement, sous réserve que nos produits soient disponibles.
  • Conserver ce manuel pour référence ultérieure.

CONSERVER CES INSTRUCTIONS

Caractéristiques

  • Pour des téléviseurs de 119,4 à 213,4 cm (47 à 84 po) et pesant jusqu'à 49,89 kg (110 lb.)
  • Compatible avec les normes VESA de 100 x 100 jusqu'à 600 x 400 (incluant toutes les tailles intermédiaires courantes)

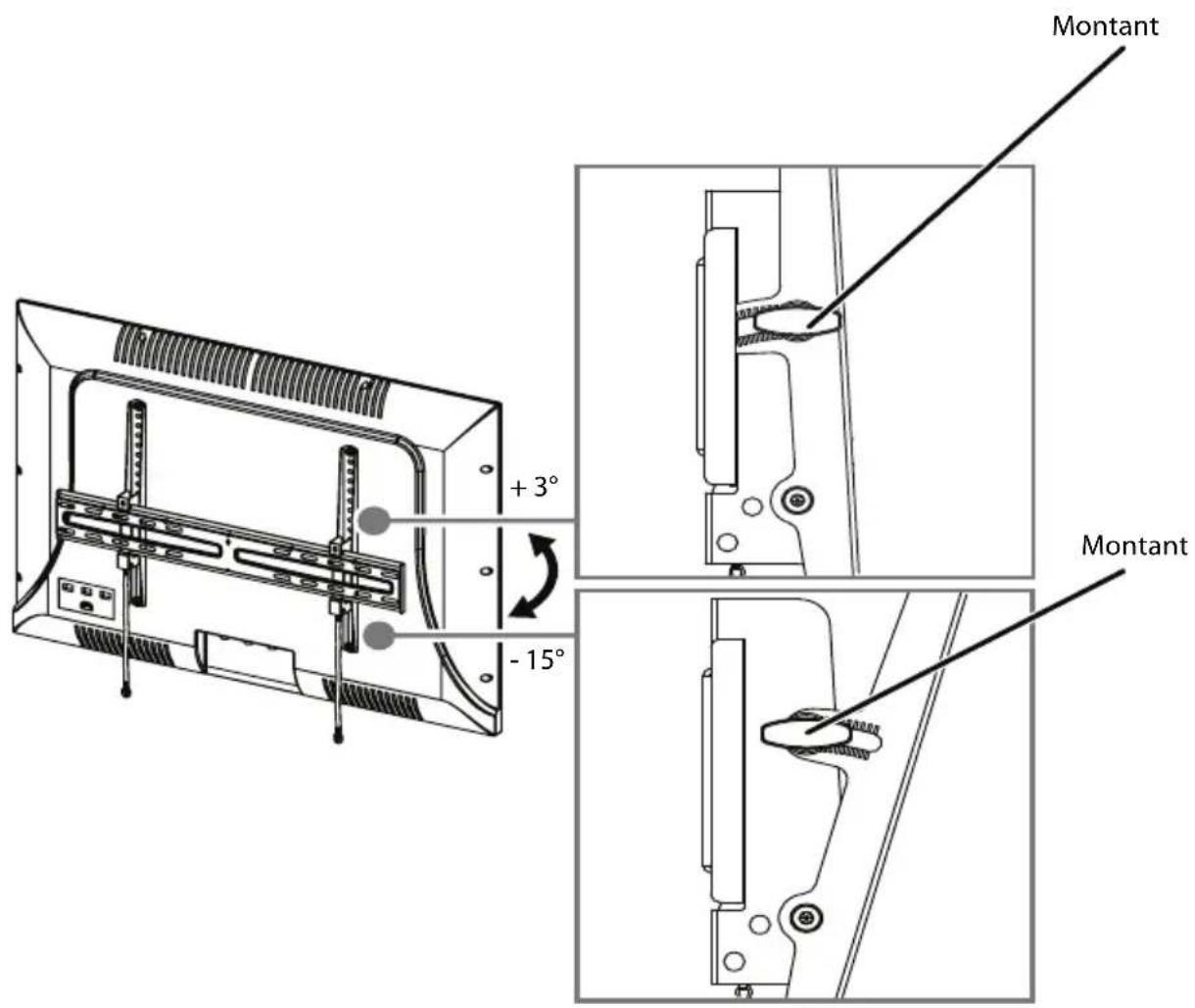

  • S'incline de -15^ à 3^ pour régler l'angle de visionnement
  • Permet de profiter d'années d'utilisation fiable avec cette construction en acier robuste
    • Avec le soutien de Best Buy

Modèles d'orifices VESA pour téléviseur :

Ce support mural est compatible avec les modèles d'orifices VESA pour vis de téléviseur :

100 × 100 mm (3,9 × 3,9 po) 400 × 300 mm (15,7 × 11,8 po)
200 × 200 mm (7,9 × 7,9 po) 400 × 400 mm (15,7 × 15,7 po)
300 × 200 mm (11,8 × 7,9 po) 500 × 400 mm (19,7 × 15,7 po)
300 × 300 mm (11,8 × 11,8 po) 600 × 400 mm (23,6 × 15,7 po)
400 × 200 mm (15,7 × 7,9 po)

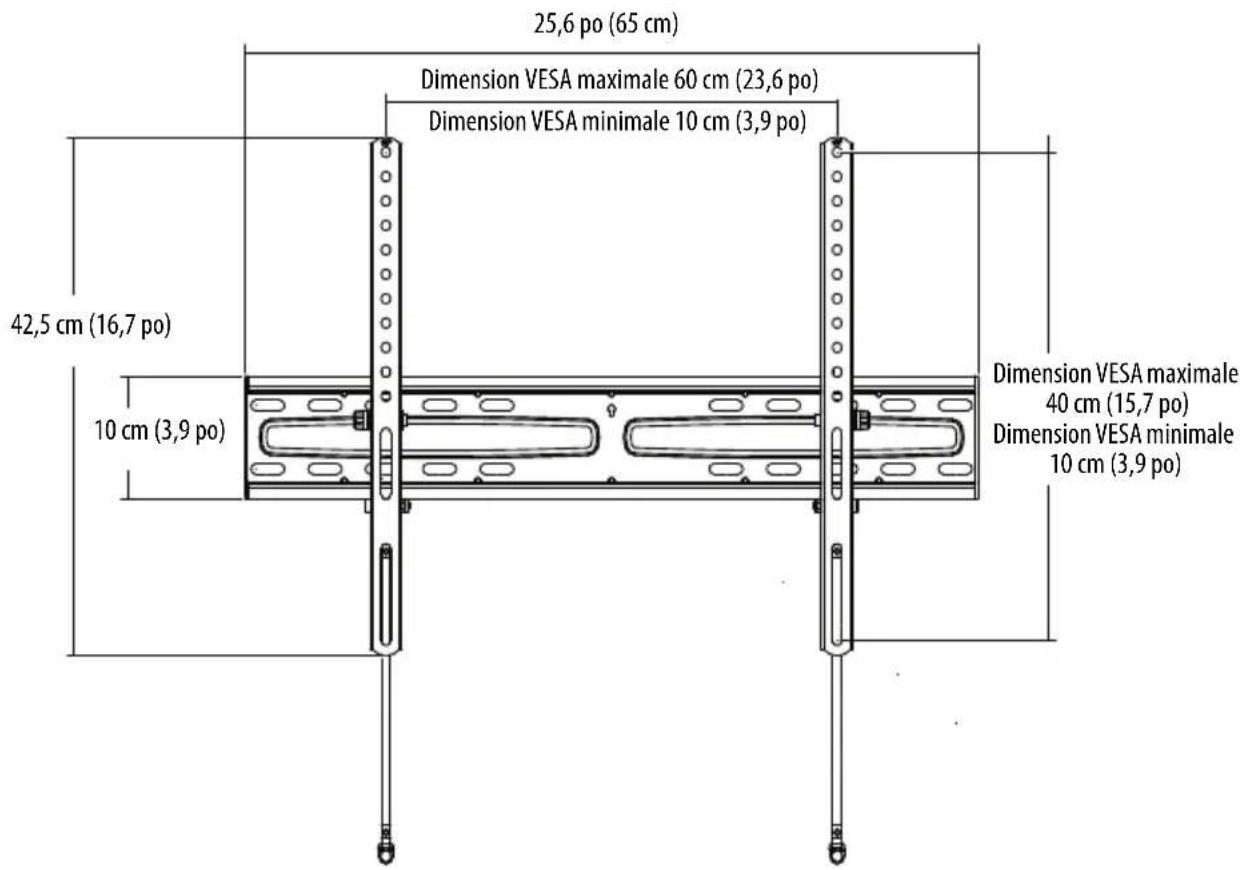

Dimensions
Best Buy BE-TVLTLC - Modèles d'orifices VESA pour téléviseur : - 1

text_image 25,6 po (65 cm) Dimension VESA maximale 60 cm (23,6 po) Dimension VESA minimale 10 cm (3,9 po) 42,5 cm (16,7 po) 10 cm (3,9 po) Dimension VESA maximale 40 cm (15,7 po) Dimension VESA minimale 10 cm (3,9 po)

Outils nécessaires

Les outils suivants sont nécessaires pour l'assemblage de ce support de montage mural neuf pour téléviseur :

Best Buy BE-TVLTLC - Outils nécessaires - 1

Contenu de l'emballage

Vérifier d'avoir toutes les pièces nécessaires pour assembler ce support mural neuf pour téléviseur.

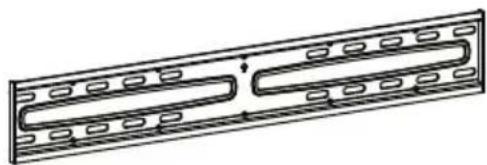

Éléments

Best Buy BE-TVLTLC - Éléments - 1

Best Buy BE-TVLTLC - Éléments - 2
B Support gauche pour téléviseur

Best Buy BE-TVLTLC - Éléments - 3
C Support droit pour téléviseur

Accessoires de montage du téléviseur

ÉtiquetteFixations Qté
EBest Buy BE-TVLTLC - Accessoires de montage du téléviseur - 1Tire-fond M8 x 60 mm4
FBest Buy BE-TVLTLC - Accessoires de montage du téléviseur - 2 Cheville à béton4
GBest Buy BE-TVLTLC - Accessoires de montage du téléviseur - 3 Niveau1
HBest Buy BE-TVLTLC - Accessoires de montage du téléviseur - 4 Vis M4 × 12 mm4
IBest Buy BE-TVLTLC - Accessoires de montage du téléviseur - 5 Vis M6 × 12 mm4
JBest Buy BE-TVLTLC - Accessoires de montage du téléviseur - 6 Vis M6 × 20 mm4
KBest Buy BE-TVLTLC - Accessoires de montage du téléviseur - 7 Vis M8 × 20 mm4
LBest Buy BE-TVLTLC - Accessoires de montage du téléviseur - 8 Vis M4 × 35 mm4
MBest Buy BE-TVLTLC - Accessoires de montage du téléviseur - 9 Vis M6 × 35 mm4
ÉtiquetteFixations Qté
NBest Buy BE-TVLTLC - Accessoires de montage du téléviseur - 10 Vis M8 × 35 mm4
OBest Buy BE-TVLTLC - Accessoires de montage du téléviseur - 11 Vis M8 × 50 mm4
PBest Buy BE-TVLTLC - Accessoires de montage du téléviseur - 12 Entretoise M6 X 17 mm4
QBest Buy BE-TVLTLC - Accessoires de montage du téléviseur - 13 Entretoise M8 X 22 mm4
RBest Buy BE-TVLTLC - Accessoires de montage du téléviseur - 14 Entretoise M8 X 10 mm4
SBest Buy BE-TVLTLC - Accessoires de montage du téléviseur - 15 Entretoise M8 x 2,5 mm8
TBest Buy BE-TVLTLC - Accessoires de montage du téléviseur - 16 Rondelle M44
UBest Buy BE-TVLTLC - Accessoires de montage du téléviseur - 17 Rondelle M64

Instructions d'installation

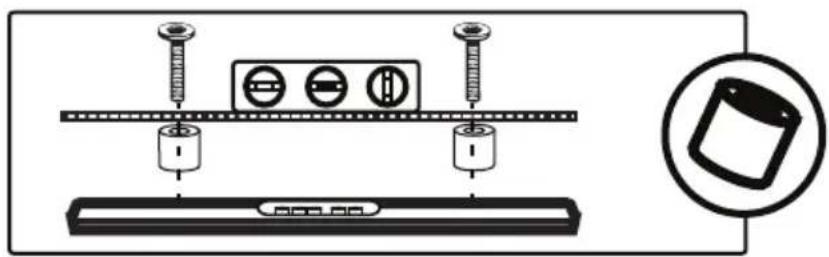

ÉTAPE 1 : Déterminer si le téléviseur a un dos plat ou de forme irrégulière ou est obstrué

1 Placer délicatement l'écran du téléviseur sur une surface propre et matelassée afin de le protéger des rayures et des dégâts matériels.
2 Si le téléviseur est sur un meuble, retirer celui-ci. Pour plus d'informations, se reporter à la documentation livrée avec le téléviseur.
3 Poser les supports pour téléviseur, orientés verticalement, sur le dos du téléviseur.
4 Aligner les trous de vis des supports pour téléviseur avec les orifices des vis de montage du téléviseur.
5 Déterminer le type de dos qu'a le téléviseur :

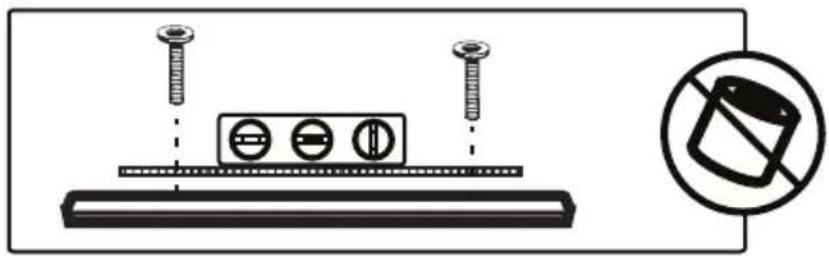

- Dos plat : les supports sont au ras du dos du téléviseur et ne bloquent aucune prise. Des entretoises ne sont pas nécessaires lors du montage du support de montage mural.

Best Buy BE-TVLTLC - ÉTAPE 1 : Déterminer si le téléviseur a un dos plat ou de forme irrégulière ou est obstrué - 1

- Dos obstrué : les supports bloquent une ou plusieurs des prises situées au dos du téléviseur. Des entretoises sont nécessaires lors du montage du support mural.

Best Buy BE-TVLTLC - ÉTAPE 1 : Déterminer si le téléviseur a un dos plat ou de forme irrégulière ou est obstrué - 2

- Dos de forme irrégulière : il existe un espace entre le support et une partie du dos du téléviseur. Des entretoises sont nécessaires lors du montage du support mural.

Best Buy BE-TVLTLC - ÉTAPE 1 : Déterminer si le téléviseur a un dos plat ou de forme irrégulière ou est obstrué - 3

6 Enlever les supports pour téléviseur.

ÉTAPE 2 - Sélectionner les vis, les rondelles et les entretoises

1 Sélectionner la visserie nécessaire pour le téléviseur (vis, rondelles et entretoises). Un nombre limité de téléviseurs sont fournis avec le matériel de montage inclus. (Si des vis sont fournies avec le téléviseur, elles se trouvent presque toujours dans les orifices au dos du téléviseur). Si la longueur des vis de montage que le téléviseur requiert est inconnu, essayer diverses tailles en insérant les vis à la main.

Sélectionner l'un des types de vis suivants :

Pour un téléviseur à dos plat :

Vis M4 x 12 mm (H)

Vis M6 x 12 mm (I)

Vis M6 x 20 mm (J)

Vis M8 x 20 mm (K)

Pour un téléviseur à dos de forme irrégulière ou obstrué :

Vis M4 x 35 mm (L)

Vis M6 x 35 mm (M)

Vis M8 x 35 mm (N)

Vis M8 x 50 mm (O)

Sélectionner soit une rondelle M4 (T) soit une rondelle M6 (U) pour les types de vis correspondants. Pour un téléviseur avec un dos de forme irrégulière ou obstrué, utiliser également les entretoises (P, Q, R, ou S).

Remarque : Si les accessoires inclus ne fonctionnent pas avec le téléviseur, appeler le 1-877-467-4289, pour le Service à la clientèle d'Insignia, qui déterminera les pièces nécessaires et les expédiera gratuitement.

ATTENTION : Pour éviter des blessures potentielles ou des dégâts matériels, vérifier que le filetage est suffisant pour fixer les supports au téléviseur. Arrêter dès qu'une résistance se fait sentir et contacter le service à la clientèle. Utiliser la vis la plus courte et l'entretoise qui correspondent le mieux au téléviseur. L'utilisation d'une visserie trop longue pourrait endommager le téléviseur. Cependant, l'utilisation d'une vis trop courte pourrait provoquer la chute de l'appareil du montage mural.

La vis est de taille correcte

Best Buy BE-TVLTLC - Pour un téléviseur à dos de forme irrégulière ou obstrué : - 1

Best Buy BE-TVLTLC - Pour un téléviseur à dos de forme irrégulière ou obstrué : - 2

Best Buy BE-TVLTLC - Pour un téléviseur à dos de forme irrégulière ou obstrué : - 3

La vis est trop longue

Best Buy BE-TVLTLC - Pour un téléviseur à dos de forme irrégulière ou obstrué : - 4

La vis est trop courte

Best Buy BE-TVLTLC - Pour un téléviseur à dos de forme irrégulière ou obstrué : - 5

2 Retirer les vis des orifices au dos du téléviseur.

3 Pour un téléviseur à dos plat, voir ÉTAPE 3 - Option 1 : Fixation de la visserie sur un téléviseur à dos plat à la page 31.

-OU-

Pour un téléviseur avec un dos de forme irrégulière ou obstrué, voir ÉTAPE 3 - Option 2 : Fixation de la visserie sur un téléviseur à dos de forme irrégulière ou obstrué à la page 33.

ÉTAPE 3 - Option 1 : Fixation de la visserie sur un téléviseur à dos plat

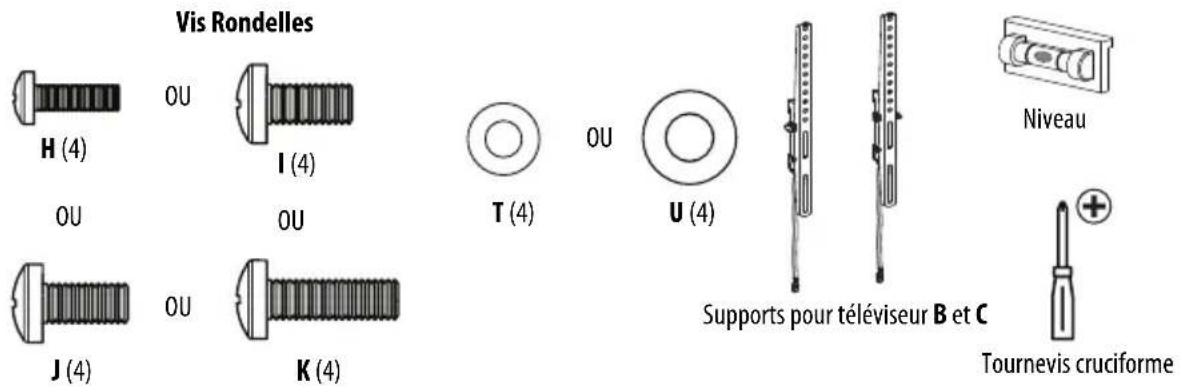

Sont également nécessaires
Best Buy BE-TVLTLC - Pour un téléviseur à dos de forme irrégulière ou obstrué : - 6

text_image Vis Rondelles H (4) OU I (4) OU J (4) OU K (4) T (4) OU U (4) Supports pour téléviseur B et C Niveau Tournevis cruciforme

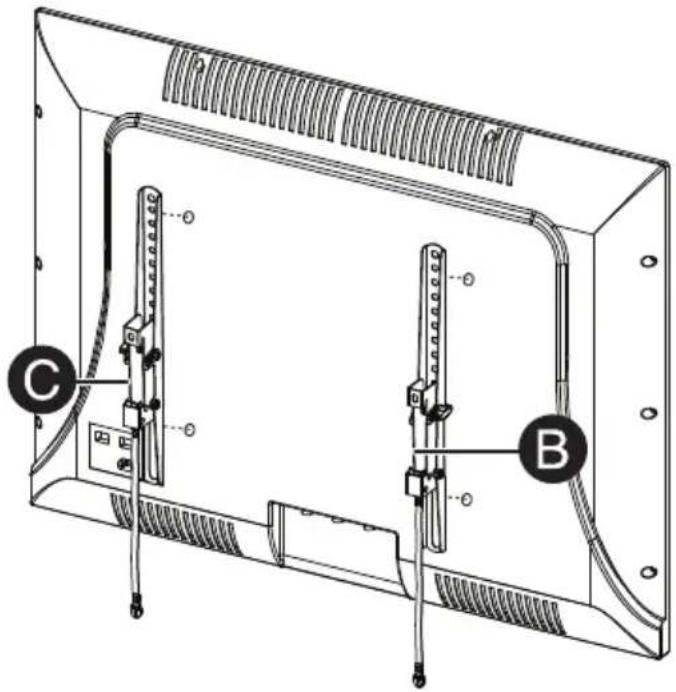

1 Aligner les supports gauche et droit pour téléviseur (B et C) avec les trous de vis au dos du téléviseur. Vérifier que les supports sont de niveau.

Best Buy BE-TVLTLC - Pour un téléviseur à dos de forme irrégulière ou obstrué : - 7

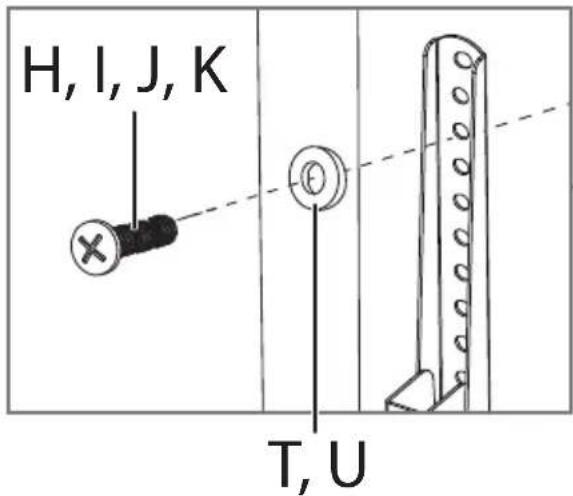

2 Placer les rondelles (T ou U) et les vis (H, I, J ou K) dans les orifices au dos du téléviseur. Aucune rondelle n'est requise en cas d'utilisation des vis M8 (K).
3 Serrer les vis jusqu'à ce qu'elles soient fermement contre les supports du téléviseur. Ne pas trop serrer les vis.

Remarque : Aucune rondelle n'est requise en cas d'utilisation des vis M8 (K).

Best Buy BE-TVLTLC - Pour un téléviseur à dos de forme irrégulière ou obstrué : - 8

text_image H, I, J, K T, U

Best Buy BE-TVLTLC - Pour un téléviseur à dos de forme irrégulière ou obstrué : - 9

ATTENTION: Ne pas utiliser une perceuse électrique

ÉTAPE 3 - Option 2 : Fixation de la visserie sur un téléviseur à dos de forme irrégulière ou obstrué
Sont également nécessaires
Best Buy BE-TVLTLC - Pour un téléviseur à dos de forme irrégulière ou obstrué : - 10

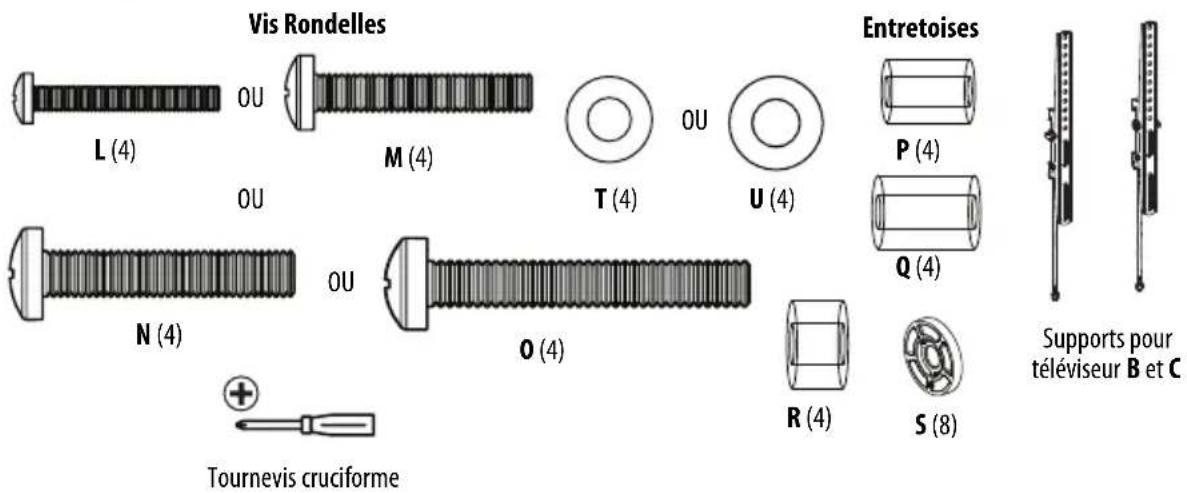

text_image Vis Rondelles L (4) OU M (4) T (4) OU U (4) Entretoises P (4) Q (4) N (4) OU O (4) R (4) S (8) Supports pour téléviseur B et C Tournevis cruciforme

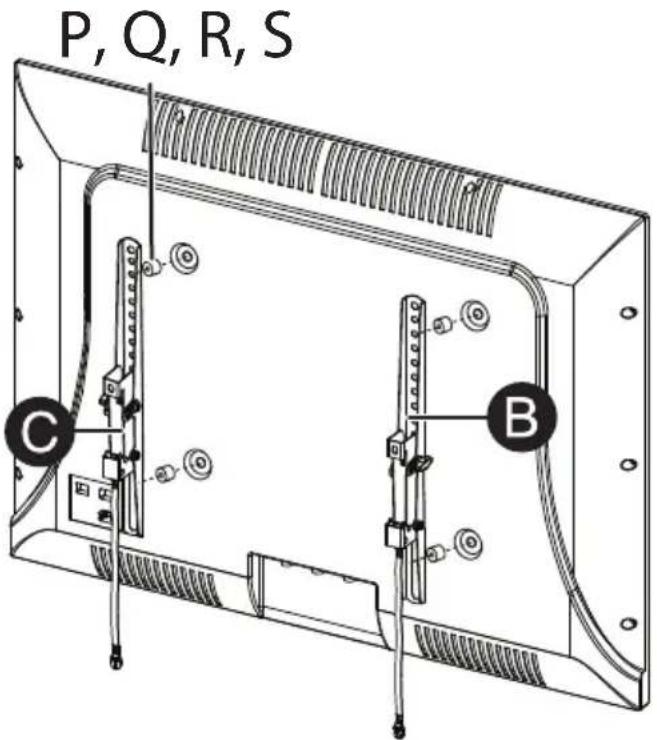

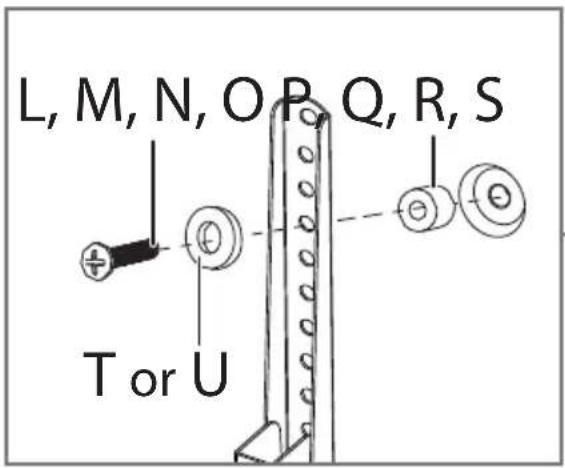

1 Placer les entretoises (P, Q, R, ou S) sur les orifices de vis au dos du téléviseur.

Best Buy BE-TVLTLC - Pour un téléviseur à dos de forme irrégulière ou obstrué : - 11

2 Aligner les supports gauche et droit pour téléviseur (B et C) avec les trous de vis au dos du téléviseur. Vérifier que les supports sont de niveau.

3 En cas d'utilisation de rondelles M4 (T) les placer entre les entretoises et les supports pour téléviseur et sur les orifices des supports pour téléviseur. En cas d'utilisation de rondelles M6 (U), les placer sur les orifices des supports pour téléviseur. Insérer les vis (L, M, N, ou O) dans les rondelles, les supports pour téléviseur et les entretoises. Aucune rondelle n'est requise en cas d'utilisation des vis M8 (N ou O).
4 Serrer les vis jusqu'à ce qu'elles soient fermement contre les supports du téléviseur. Ne pas trop serrer les vis.

En cas d'utilisation des rondelles M4 (T) ou M6 (U) [uniquement], les placer derrière les supports. Aucune rondelle n'est requise en cas d'utilisation des vis M8 (N ou O).

Best Buy BE-TVLTLC - Pour un téléviseur à dos de forme irrégulière ou obstrué : - 12

ATTENTION : Ne pas utiliser une perceuse électrique

ÉTAPE 4 - Déterminer l'emplacement du support de montage mural

Sont également nécessaires

Best Buy BE-TVLTLC - ÉTAPE 4 - Déterminer l'emplacement du support de montage mural - 1
Mètre à ruban

Best Buy BE-TVLTLC - ÉTAPE 4 - Déterminer l'emplacement du support de montage mural - 2
Crayon

Remarque : Le téléviseur doit être suffisamment haut afin que les yeux soient de niveau avec le centre de l'écran. Ceci est généralement 106 à 125 cm (40 à 60 po) du sol.

Le centre du téléviseur sera décalé de 2 cm (0,8 po) vers le bas par rapport au centre de la plaque murale sur le support de montage mural. Avant de percer les trous dans le mur :

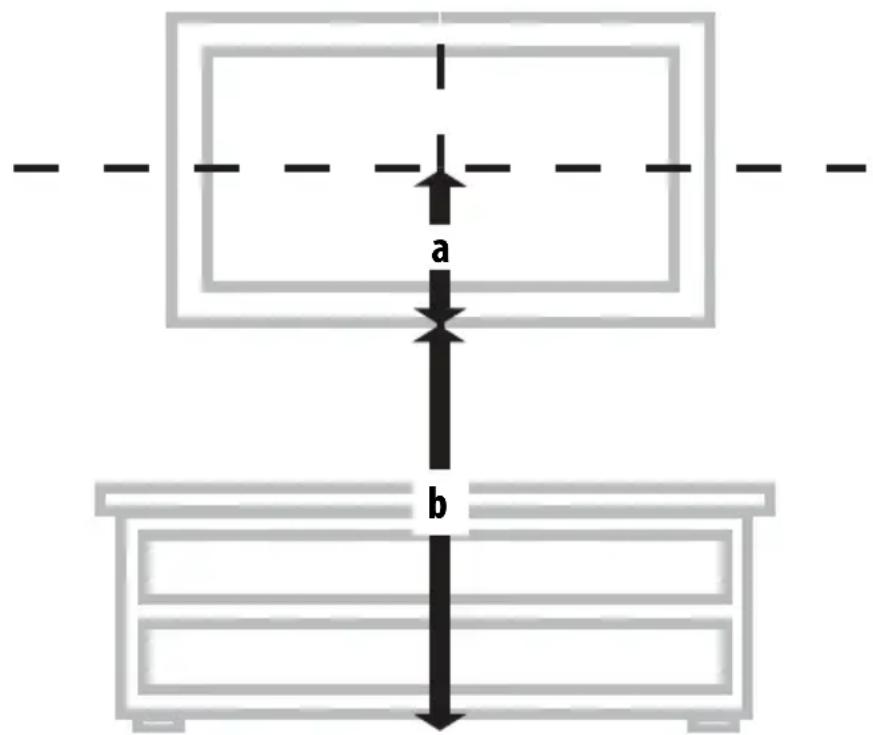

1 Mesurer la distance entre le bas du téléviseur et le point central à mi-chemin entre les orifices de montage supérieurs et inférieurs au dos du téléviseur. C'est la mesure a.
2 Mesurer la distance à partir du sol jusqu'à l'emplacement souhaité de la partie inférieure du téléviseur sur le mur. Ne pas oublier que la partie inférieure du téléviseur devra être placée au-dessus de tout meuble (tels que les centres de divertissement ou les meubles pour téléviseur). Le téléviseur devra également être placé au-dessus des appareils qui se trouvent sur le meuble (tel qu'un lecteur Blu-ray ou un récepteur câble). C'est la mesure b.
3 Additionner a + b. La mesure totale représente la hauteur souhaitée pour l'emplacement du centre de la plaque murale sur le mur.
4 Utiliser un crayon pour repérer ce point sur le mur.

Best Buy BE-TVLTLC - ÉTAPE 4 - Déterminer l'emplacement du support de montage mural - 3

text_image a b

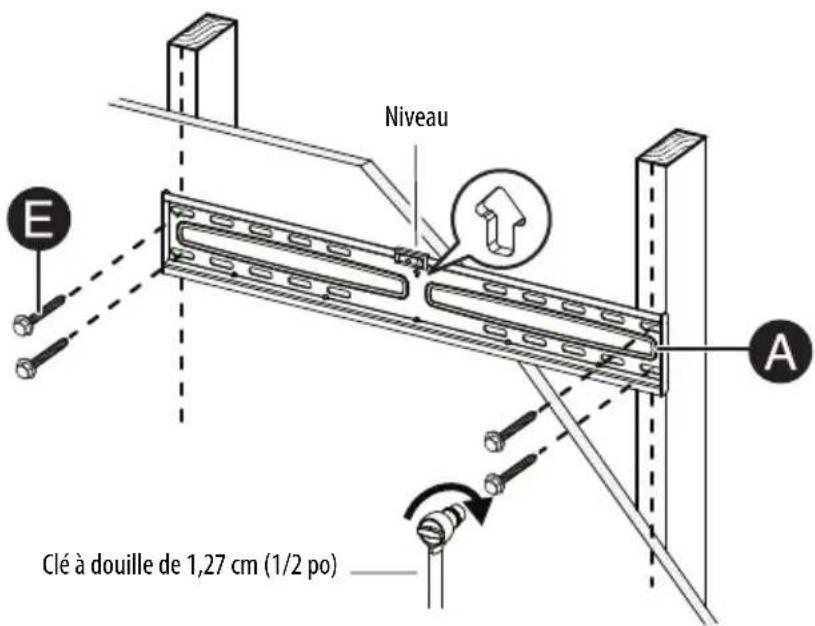

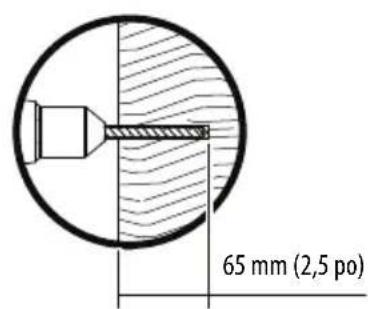

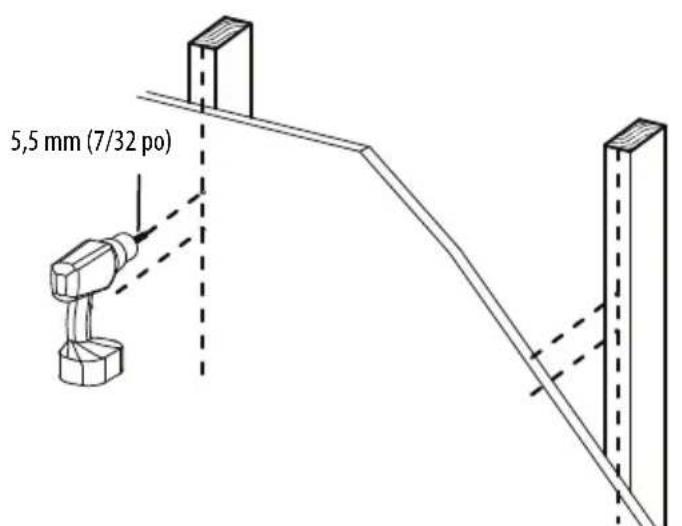

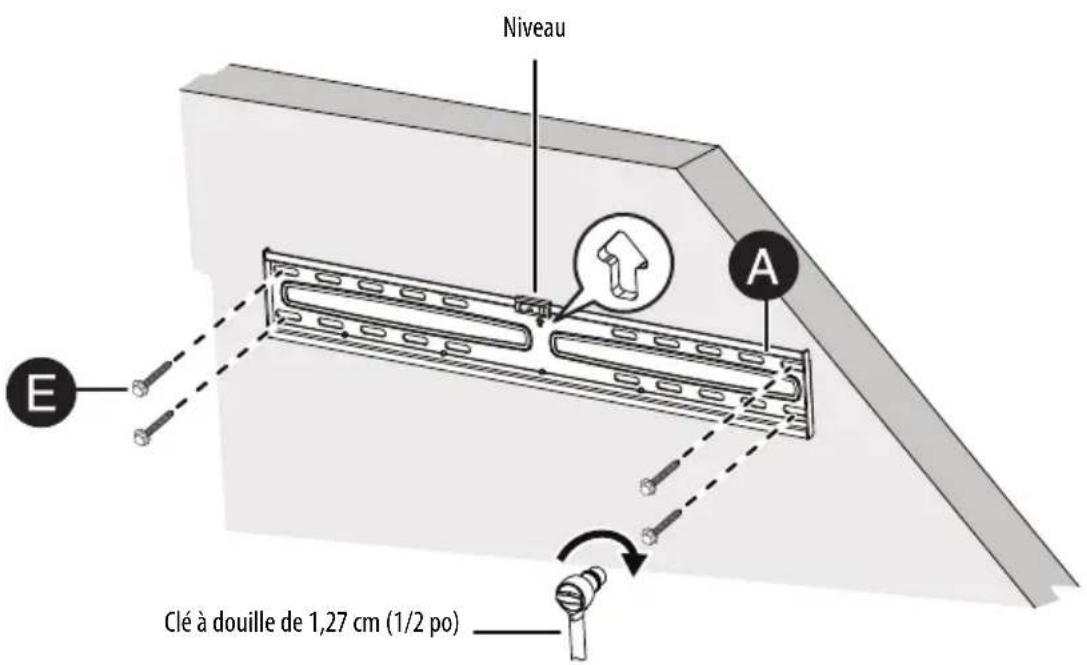

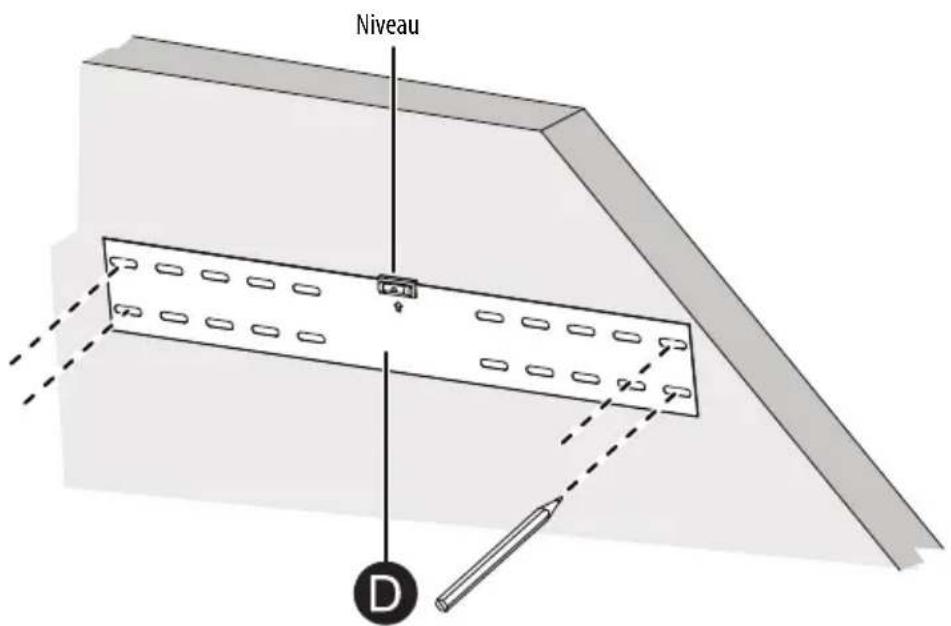

ÉTAPE 5 - Option 1 : Installation sur un mur à montants en bois

Sont également nécessaires
Best Buy BE-TVLTLC - ÉTAPE 5 - Option 1 : Installation sur un mur à montants en bois - 1

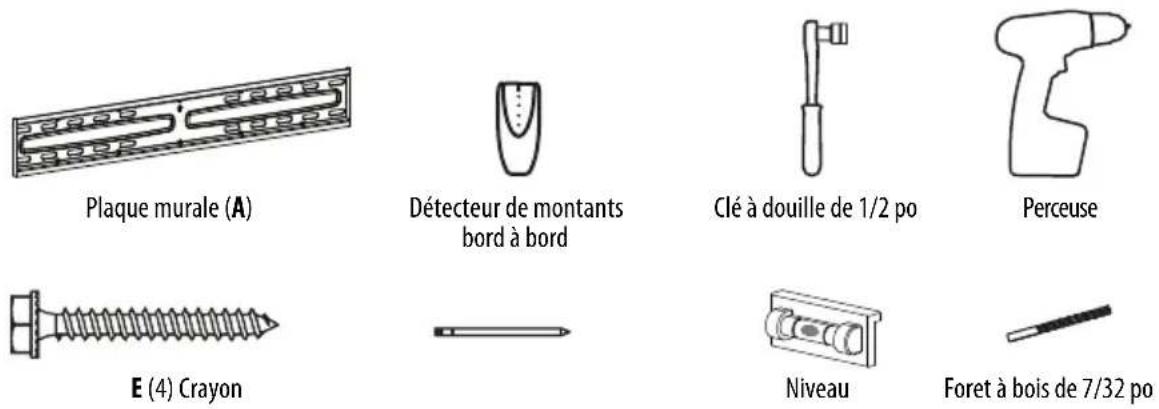

text_image Plaque murale (A) Détecteur de montants bord à bord Clé à douille de 1/2 po Perceuse E (4) Crayon Niveau Foret à bois de 7/32 po

Remarque : L'épaisseur de la cloison sèche recouvrant le mur ne doit pas dépasser 16 mm (5/8 po).

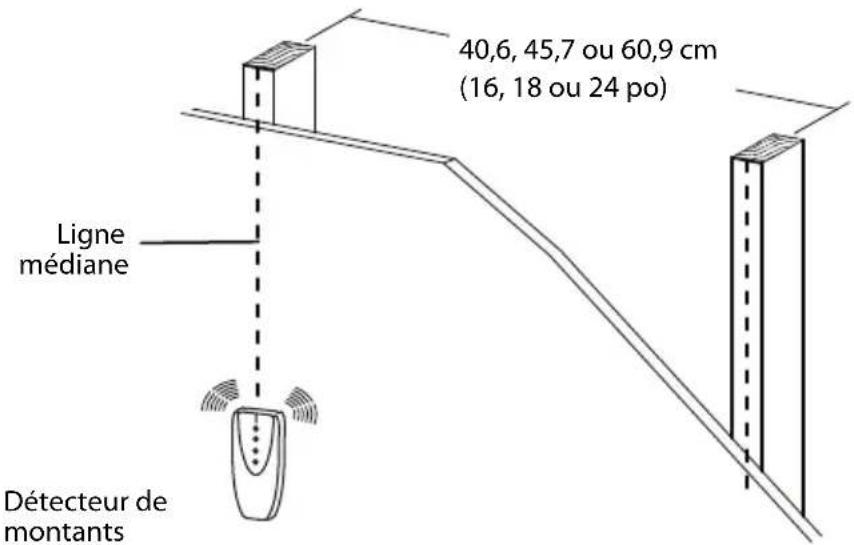

1 Repérer les montants. Localiser les centres du montant avec un détecteur de montants bord à bord.

Best Buy BE-TVLTLC - ÉTAPE 5 - Option 1 : Installation sur un mur à montants en bois - 2

text_image 40,6, 45,7 ou 60,9 cm (16, 18 ou 24 po) Ligne médiane Détecteur de montants

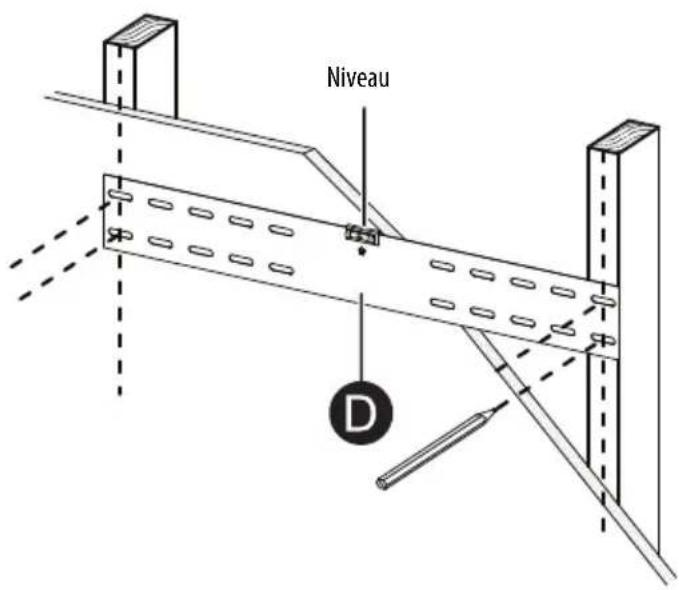

2 Aligner le gabarit (D) avec la hauteur déterminée à l'étape précédente et vérifier qu'elle soit de niveau, puis utiliser un crayon pour repérer l'emplacement des trous de montage des tire-fonds (4) sur les centres des montants. Enlever le gabarit (D).

Best Buy BE-TVLTLC - ÉTAPE 5 - Option 1 : Installation sur un mur à montants en bois - 3

text_image Niveau D

3 Pré-percer les orifices sur une profondeur de 65 mm (2,5 po) à l'aide d'une mèche de 5,5 mm (7/32 po) de diamètre.

Best Buy BE-TVLTLC - ÉTAPE 5 - Option 1 : Installation sur un mur à montants en bois - 4

text_image 65 mm (2,5 po)

Best Buy BE-TVLTLC - ÉTAPE 5 - Option 1 : Installation sur un mur à montants en bois - 5

text_image 5,5 mm (7/32 po)
  • Taille minimale d'un montant en bois : standard de 51 x 102 mm (2 x 4 po), nominale de 38 x 89 mm (1 1/2 x 3 1/2 po).
    — L'espacement minimal entre les dispositifs de fixation horizontaux ne doit pas être inférieur à 40 cm (16 po)

4 Aligner la plaque murale (A) avec les orifices pilotes, puis insérer les tire-fonds (E) dans les orifices de la plaque murale. Ne serrer les tire-fonds que jusqu'à ce qu'ils soient fixés fermement contre la plaque murale.

Best Buy BE-TVLTLC - ÉTAPE 5 - Option 1 : Installation sur un mur à montants en bois - 6

text_image Niveau Clé à douille de 1,27 cm (1/2 po) E A

ATTENTION : Éviter les blessures potentielles ou les dégâts matériels! NE PAS trop serrer les tire-fonds (E).

ÉTAPE 5 - Option 2 : Montage sur un mur en béton ou en blocs de béton

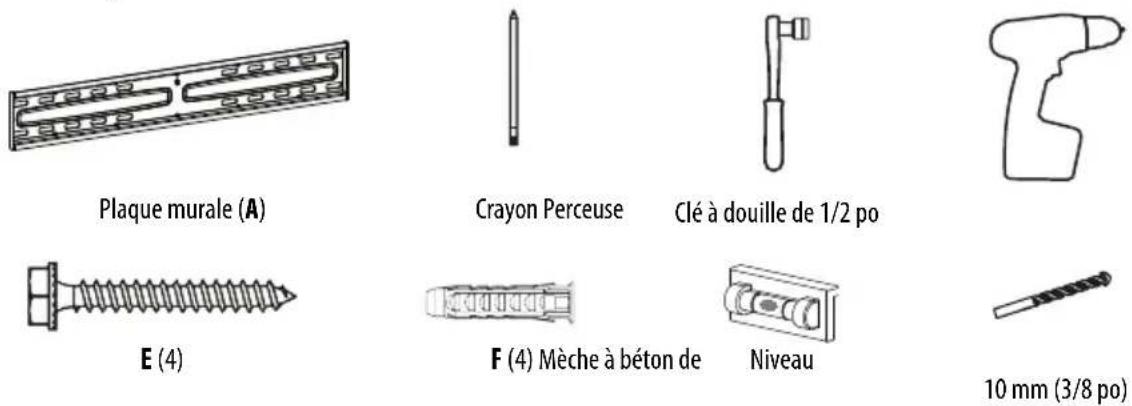

Sont également nécessaires
Best Buy BE-TVLTLC - ÉTAPE 5 - Option 1 : Installation sur un mur à montants en bois - 7

text_image Plaque murale (A) Crayon Perceuse Clé à douille de 1/2 po E (4) F (4) Mèche à béton de Niveau 10 mm (3/8 po)

ATTENTION : Pour éviter des dégâts matériels ou des blessures, ne jamais forer dans le mortier entre les blocs. Fixer la plaque murale directement sur la surface en béton.

1 Aligner le gabarit (D) avec la hauteur déterminée à l'étape précédente et vérifier qu'elle soit de niveau, puis utiliser un crayon pour repérer l'emplacement des trous de montage des tire-fonds (4). Enlever le gabarit (D).

Best Buy BE-TVLTLC - ÉTAPE 5 - Option 1 : Installation sur un mur à montants en bois - 8

text_image Niveau D

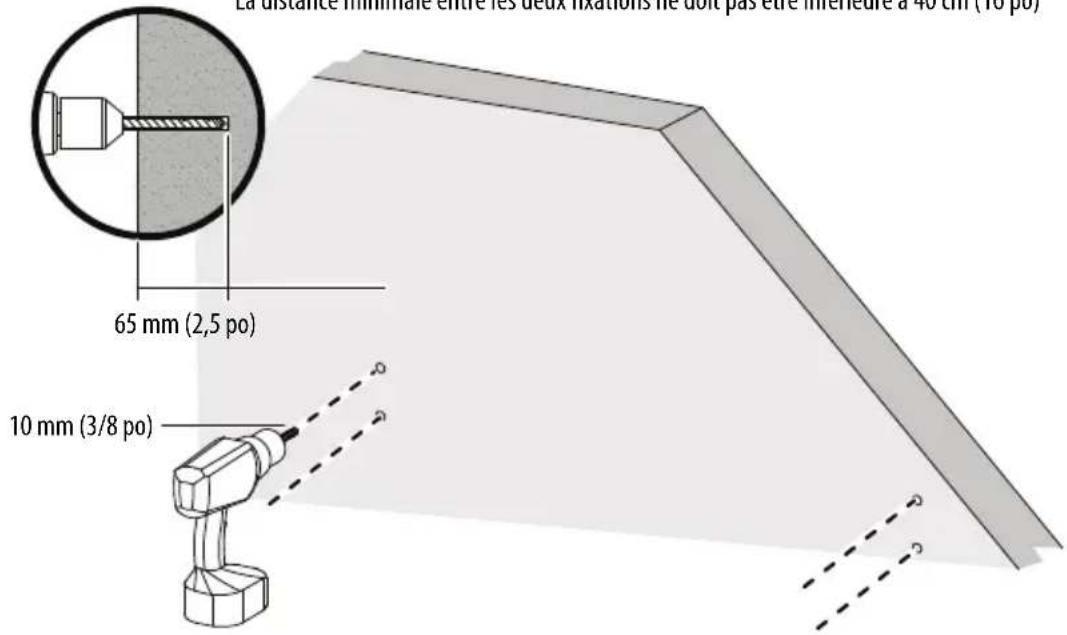

2 Pré-percer les orifices à une profondeur de 65 mm (2,5 po) à l'aide d'une mèche à béton pour perceuse d'un diamètre de 10 mm (3/8 po).

* Épaisseur minimale du mur en béton : 203 mm (8 po).

* Taille minimale du bloc de béton : 203 x 203 x 406 mm (8 x 8 x 16 po).

La distance minimale entre les deux fixations ne doit pas être inférieure à 40 cm (16 po)

Best Buy BE-TVLTLC - ÉTAPE 5 - Option 1 : Installation sur un mur à montants en bois - 9

text_image La distance minimale entre les deux fixations nie doit pas être intercaré à 40 cm (10 po) 65 mm (2,5 po) 10 mm (3/8 po)

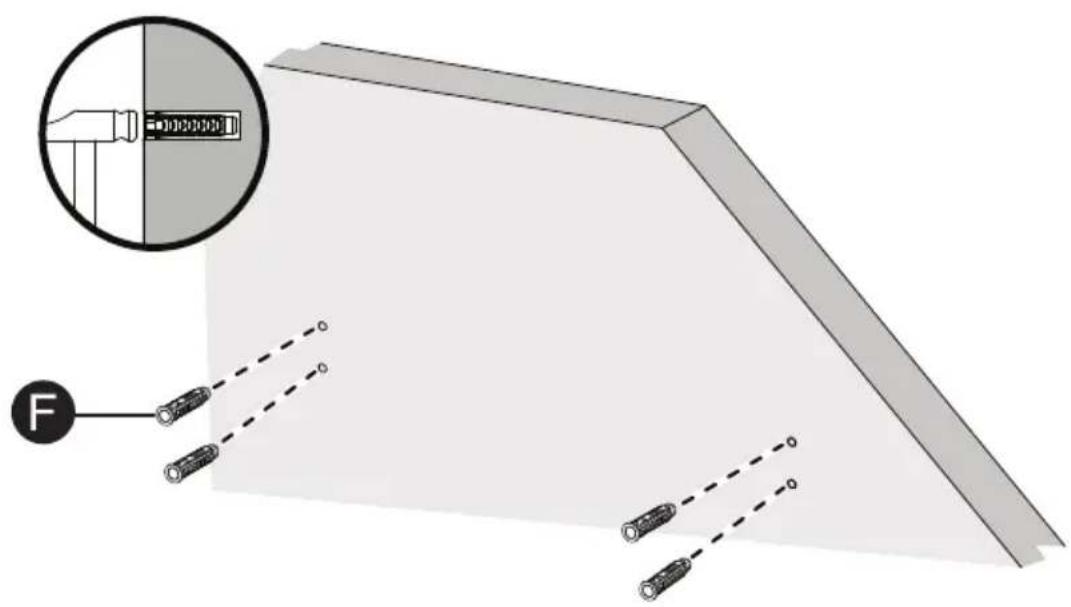

3 Insérer les chevilles murales à béton (F) dans les orifices pré-percés et utiliser le marteau pour être sûr que les chevilles sont au ras de la surface en béton.

Best Buy BE-TVLTLC - ÉTAPE 5 - Option 1 : Installation sur un mur à montants en bois - 10

4 Aligner la plaque murale (A) avec les chevilles, puis insérer les tire-fonds (E) dans les orifices de la plaque murale. Ne serrer les tire-fonds que jusqu'à ce qu'ils soient fixés fermement contre la plaque murale.

ATTENTION : Éviter les blessures potentielles ou les dégâts matériels! NE PAS trop serrer les tire-fonds (E).

Best Buy BE-TVLTLC - ÉTAPE 5 - Option 1 : Installation sur un mur à montants en bois - 11

text_image Niveau A E Clé à douille de 1,27 cm (1/2 po)

ÉTAPE 6 : Fixation du téléviseur à la plaque murale

ATTENTION : C'est lourd, de l'aide sera nécessaire pour cette étape.

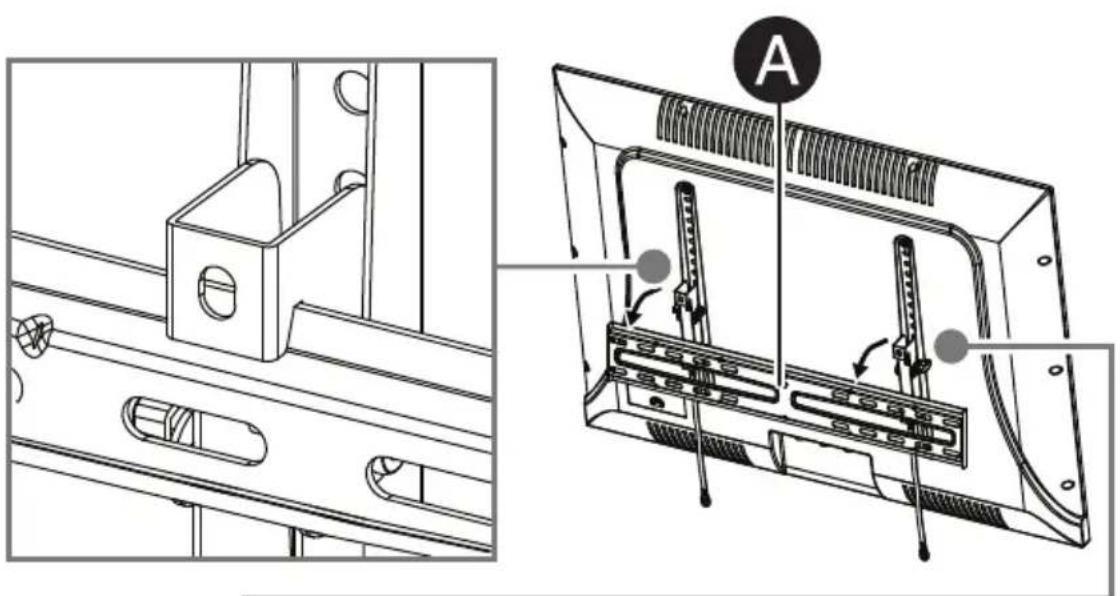

- Pendre le téléviseur pré-assemblé sur la plaque murale (A). Tirer les sangles vers le bas, puis pousser le bas du téléviseur et du support vers le bas de la plaque murale. Relâcher les sangles tirées vers le bas pour verrouiller les supports dans leur emplacement.

Best Buy BE-TVLTLC - ÉTAPE 6 : Fixation du téléviseur à la plaque murale - 1
ATTENTION C'EST LOURD! De l'aide sera nécessaire pour cette étape.

Best Buy BE-TVLTLC - ÉTAPE 6 : Fixation du téléviseur à la plaque murale - 2

ÉTAPE 7 - Réglage de l'inclinaison

- Régler l'angle d'inclinaison en desserrant les montants des supports du téléviseur, quand l'angle est correcte serrer les montants.

Best Buy BE-TVLTLC - ÉTAPE 7 - Réglage de l'inclinaison - 1

text_image Montant + 3° - 15° Montant

Le distributeur* de produits de la marque essentiels Best Buy garantit au premier acheteur de ce produit neuf de la marque essentiels Best Buy (« Produit »), qu'il est exempt de défauts de fabrication et de main-d'œuvre à l'origine, pour une période d'un (1) an à partir de la date d'achat du Produit (« Période de garantie »).

Cette garantie ne s'applique que si le produit a été acheté aux États-Unis ou au Canada auprès d'un détaillant de la marque Best Buy ou sur les sites www.bestbuy.com ou www.bestbuy.ca et qu'il a été emballé avec cette déclaration de garantie.

Quelle est la durée de la couverture?

La Période de garantie dure un an (365 jours) à compter de la date d'achat de ce Produit. La date d'achat est imprimée sur le reçu fourni avec le Produit.

Que couvre cette garantie?

Pendant la Période de garantie, si un vice de matériau ou de fabrication à l'origine est détecté par un service de réparation agréé par essentiels Best Buy ou par le personnel en magasin, essentiels Best Buy (à sa seule discrétion) : (1) réparera le Produit en utilisant des pièces détachées neuves ou remises à neuf; ou (2) remplacera le Produit par un produit ou des pièces neuves ou remises à neuf de qualité comparable. Les produits et pièces remplacés au titre de cette garantie deviennent la propriété d'essentiels Best Buy et ne sont pas retournés à l'acheteur. Si les Produits ou pièces nécessitent une réparation après l'expiration de la Période de garantie, l'acheteur devra payer tous les frais de main-d'œuvre et les pièces. Cette garantie reste en vigueur tant que l'acheteur reste propriétaire du Produit essentiels Best Buy pendant la Période de garantie. La garantie prend fin si le Produit est revendu ou transféré d'une quelconque façon que ce soit à tout autre propriétaire.

Comment obtenir une réparation sous garantie?

Si le produit a été acheté dans un magasin Best Buy, ou sur un site Web de Best Buy (www.bestbuy.com ou www.bestbuy.ca), ramener le produit accompagné de la preuve d'achat originale et le produit dans n'importe quel magasin Best Buy. Prendre soin de remettre le Produit dans son emballage d'origine ou dans un emballage qui procure la même qualité de protection que celui d'origine.

Afin d'obtenir le service de la garantie, aux États-Unis et au Canada appeler le 1-866-597-8427. L'assistance technique éventuellement établira un diagnostic et corrigera le problème au téléphone.

Où cette garantie s'applique-t-elle?

Cette garantie n'est applicable qu'aux États-Unis et au Canada dans un magasin de la marque Best Buy ou son site Internet à l'acheteur original du Produit dans le pays où l'achat a été effectué.

Ce qui n'est pas couvert par cette garantie limitée

La présente garantie ne couvre pas :

la formation du client;

  • l'installation;
  • les réglages de configuration;
  • les dommages esthétiques;
  • les dommages résultats des intempéries, de la foudre et d'autres catastrophes naturelles telles que les surtensions;

- les dégâts matériels;

- une utilisation inadaptée;

- une manipulation abusive;

- une utilisation commerciale, y compris mais sans s'y limiter, l'utilisation dans un centre commercial ou dans les parties communes d'immeubles en copropriété ou d'immeubles d'appartements, ainsi que tout endroit autre qu'un domicile privé;

- la modification de tout ou partie du Produit, y compris l'antenne;

- un écran du panneau de contrôle endommagé par les images fixes (sans mouvement) qui restent affichées pendant de longues périodes (rémanentes);

- les dommages ayant pour origine une utilisation ou une maintenance défectueuse;

  • la connexion à une source électrique dont la tension est inadéquate;
  • la tentative de réparation par toute personne non agréée par essentiels BEST BUY pour réparer le Produit;
  • les produits vendus « en l'état » ou « hors service »;
  • les consommables, y compris mais sans s'y limiter les piles ou batteries (AA, AAA, C etc.);
  • les produits dont le numéro de série usine a été altéré ou enlevé;
  • la perte ou vol de ce produit ou de tout élément le composant;
  • les écrans du panneau de contrôle où les trois (3) premiers pixels défectueux (points noirs ou incorrectement allumés) groupés dans une surface inférieure à un dixième (1/10) de celle de l'écran, ou un maximum de cinq (5) pixels défectueux sur toute la surface de l'écran. (Les écrans comportant des pixels peuvent contenir un nombre limité de pixels défectueux);
  • les défauts ou dommages causés par tout contact, mais sans s'y limiter, avec des liquides, gels ou pâtes.

LA RÉPARATION OU LE REMPLACEMENT, TELS QU'OFFERTS PAR LA PRÉSENTE GARANTIE, CONSTITUENT LE SEUL RECOURS DE L'ACHETEUR POUR TOUTE VIOLATION DE GARANTIE. essentiels BEST BUY NE SAURAIT ÊTRE TENUE POUR RESPONSABLE DE DOMMAGES ACCESSOIRES OU CONSÉCUTIFS, RÉSULTANT DE L'INEXÉCUTION D'UNE GARANTIE EXPRESSE OU IMPLICITE SUR CE PRODUIT, Y COMPRIS, SANS S'Y LIMITER, LA PERTE DE DONNÉES, L'IMPOSSIBILITÉ D'UTILISER LE PRODUIT, L'INTERRUPTION D'ACTIVITÉ OU LA PERTE DE PROFITS. essentiels BEST BUY N'OCTROIE AUCUNE AUTRE GARANTIE EXPRESSE RELATIVE À CE PRODUIT; TOUTES LES GARANTIES EXPRESSES OU IMPLICITES POUR CE PRODUIT, Y COMPRIS, MAIS SANS LIMITATION, TOUTE GARANTIE DE QUALITÉ MARCHANDE, D'ADÉQUATION À UN BUT PARTICULIER, SONT LIMITÉES À LA PÉRIODE DE GARANTIE APPLICABLE TELLE QUE DÉCRITE CI-DESSUS ET AUCUNE GARANTIE EXPRESSE OU IMPLICITE NE S'APPLIQUERA APRÈS LA PÉRIODE DE GARANTIE. CERTAINS ÉTATS, PROVINCES ET JURIDICTIONS NE RECONNAISSENT PAS LES LIMITATIONS DE LA DURÉE DE VALIDITÉ DES GARANTIES IMPLICITES. PAR CONSÉQUENT, LES LIMITATIONS SUSMENTIONNÉES PEUVENT NE PAS S'APPLIQUER À L'ACHETEUR ORIGINAL. LA PRÉSENTE GARANTIE DONNE À L'ACHETEUR DES GARANTIES JURIDIQUES SPÉCIFIQUES; IL PEUT AUSSI BÉNÉFICIER D'AUTRES GARANTIES QUI VARIENT D'UN ÉTAT OU D'UNE PROVINCE À L'AUTRE.

Contacter essentiels Best Buy :

1-866-597-8427

essentiels BEST BUY est une marque de commerce de Best Buy et de ses affiliés.

* Distribué par Best Buy Purchasing, LLC

7601 Penn Av. South, Richfield, MN 55423 É.-U.

©2024 Best Buy. Tous droits réservés. ©2021Best Buy. Tous droits réservés

ESPAÑOL

Pour toute information sur le produit, nous contacter avec les informations ci-après :

1-866-597-8427

essentiels BEST BUY est une marque de commerce de Best Buy et de ses affiliés.

Distribué par Best Buy Purchasing, LLC

7601 Penn Av. South, Richfield, MN 55423 É.-U.

©2024 Best Buy. Tous droits réservés.

Assistant notice
Powered by Anthropic
En attente de votre message
Informations produit

Marque : Best Buy

Modèle : BE-TVLTLC

Catégorie : Support mural
