Marque	Chauvet
Modèle	COLORado Solo Bar 1
Type de produit	Lampe LED professionnelle
Source lumineuse	LED couleur unique (blanc ou couleur selon version)
Alimentation	100-240 V CA, 50/60 Hz (alimentation universelle)
Consommation électrique	Environ 110 W (0,48 A à 230 V)
Indice de protection	IP65 (résistant aux intempéries, utilisation extérieure temporaire)
Température de fonctionnement	-20 °C à 45 °C (démarrage à -20 °C, fonctionnement jusqu'à -30 °C)
Dimensions	Environ 1000 x 100 x 150 mm (estimé)
Poids	Environ 5 kg (estimé)
Connectivité	Entrée/sortie DMX (XLR 5 broches), PowerCON IP65
Protocole DMX	DMX512, 1 canal (par défaut), mode configurable
Fonctions	Couleur statique, gradation, stroboscope, modes automatiques et maître/esclave
Montage	Support oméga fourni, montage au sol ou suspendu avec élingue de sécurité
Accessoires inclus	Filtre 50/50, filtre Cyc, filtre furtif, écran anti-éblouissement, guide de référence rapide
Entretien	Débrancher avant nettoyage, utiliser un chiffon doux et sec
Réparabilité	Aucune pièce réparable par l'utilisateur ; contactez le fabricant ou un technicien qualifié
Sécurité	Distance minimale de 50 cm des surfaces inflammables, ne pas regarder directement la source lumineuse

FOIRE AUX QUESTIONS - COLORado Solo Bar 1 Chauvet

Quel type de câble DMX utiliser ?

Utilisez un câble DMX standard à 5 broches (XLR). Assurez-vous qu'il est de bonne qualité pour éviter les interférences. Pour les installations extérieures, utilisez un câble IP65.

Quelle est la tension d'alimentation requise ?

L'appareil accepte une alimentation universelle de 100 à 240 V CA, 50/60 Hz. Vérifiez la fiche secteur adaptée à votre pays.

Le COLORado Solo Bar 1 est-il adapté à une utilisation en extérieur ?

Oui, il possède un indice IP65, ce qui le rend résistant aux projections d'eau et à la poussière. Cependant, il n'est pas conçu pour une immersion ou une installation permanente dans des conditions extrêmes.

Comment nettoyer l'appareil ?

Débranchez toujours l'appareil avant le nettoyage. Utilisez un chiffon doux et sec pour enlever la poussière. N'utilisez pas de produits chimiques agressifs.

Quelle est la distance minimale de sécurité par rapport aux surfaces ?

Maintenez une distance d'au moins 50 cm (20 pouces) des surfaces inflammables pour éviter tout risque de surchauffe.

Puis-je chaîner plusieurs appareils ?

Oui, vous pouvez connecter plusieurs unités en chaîne DMX. Le courant total ne doit pas dépasser 12 A par circuit. Utilisez des câbles d'alimentation appropriés.

Comment réinitialiser l'appareil aux paramètres d'usine ?

Appuyez sur le bouton MENU, naviguez jusqu'à l'option 'Reset' ou 'Factory Default' et confirmez avec ENTER. Consultez le guide pour plus de détails.

Que faire si l'appareil ne répond plus ?

Vérifiez l'alimentation et les connexions DMX. Si le problème persiste, débranchez-le pendant quelques minutes puis rebranchez-le. Si le problème continue, contactez le support technique.

Quelles sont les dimensions et le poids approximatifs ?

Les dimensions sont d'environ 1000 x 100 x 150 mm et le poids d'environ 5 kg. Ces valeurs sont indicatives.

Puis-je remplacer la LED moi-même ?

Non, la source lumineuse ne peut être remplacée que par le fabricant ou un technicien agréé. L'ouverture du boîtier annule la garantie.

MODE D'EMPLOI COLORado Solo Bar 1 Chauvet

Consignes de sécurité

Ces consignes de sécurité contiennent des informations importantes sur l'installation, l'utilisation et l'entretien de COLORado Solo Bar 1.

• Le luminaire est destiné uniquement à un usage professionnel.
• Le luminaire doit être positionné de sorte qu'il n'y ait pas de regard prolongé dans le luminaire à une distance inférieure à 7,5 pieds (2,3 m).
• Si le câble flexible externe ou le cordon de ce luminaire est endommagé, il doit être remplacé par un cordon spécial ou un cordon disponible exclusivement chez le fabricant ou son prestataire de services.
• La source lumineuse contenue dans ce luminaire ne doit être remplacée que par le fabricant, son prestataire de services ou une personne qualifiée similaire.

- ATTENTION :

• Le boîtier de ce produit peut être chaud lorsqu'il fonctionne. Montez ce produit dans un endroit avec une ventilation adéquate, à au moins 20 po (50 cm) des surfaces adjacentes.
• Lors du transfert d'un produit à partir d'environnements à température extrême (par exemple, un camion froid vers une salle de réception chaude et humide), de la condensation peut se former sur les composants électroniques internes du produit. Pour éviter de provoquer une panne, laissez le produit s'acclimater complètement au milieu environnant avant de le brancher.
• La lumière clignotante est connue pour déclencher des crises d'épilepsie. L'utilisateur doit se conformer aux lois locales concernant la notification de l'utilisation du stroboscope.

• TOUJOURS :

• Débrancher avant de nettoyer le produit.
• Lors de l'utilisation d'un produit classé IP65 dans un environnement extérieur, utiliser un câble d'alimentation et de données classé IP65 (ou supérieur).
• Remplacer et sécuriser les couvercles de protection classés IP sur tous les ports d'alimentation, de données, USB ou autres lorsqu'ils ne sont pas utilisés.
• Utiliser un câble de sécurité lors du montage de ce produit en hauteur.
• Brancher ce produit à un circuit relié à la terre et protégé.

N E P A S :

• Ouvrir ce produit. Il ne contient aucune pièce réparable par l'utilisateur.
• Regarder la source lumineuse lorsque le produit est allumé.
• Laisser de matériau inflammable à moins de 50 cm de ce produit lorsqu'il fonctionne ou s'il est branché.
• Brancher ce produit à un variateur ou à un rhéostat.
• Utiliser ce produit si le boîtier, les lentilles, ou les câbles semblent endommagés.
• Immerger ce produit (respecter les normes pour l'indice IP publié). Le fonctionnement extérieur temporaire est correct.

• Installer de manière permanente dans des endroits avec des conditions environnementales extrêmes. Cela inclut, mais sans toutefois s'y limiter à :

• Exposition à un environnement marin/salin (à moins de 3 miles d'une étendue d'eau salée).

• Emplacements où les températures normales dépassent les plages de températures indiquées dans ce manuel.
• Emplacements susceptibles d'être inondés ou d'être ensevelis sous la neige.
• Autres zones où le produit sera soumis à des radiations extrêmes ou à des substances caustiques.

• Utiliser UNIQUEMENT le support de suspension/montage pour transporter ce produit.
- La température ambiante maximale est de 113 °F (45 °C). Ne faites pas fonctionner ce produit à des températures plus élevées.
- La température minimale de démarrage est de -4°F (-20 °C ). Ne faites pas démarrer ce produit à des températures plus basses.
- La température ambiante minimale est de -22°F (-30 °C ). Ne faites pas fonctionner ce produit à des températures plus basses.
- Pour éviter toute usure inutile et améliorer sa durée de vie, débranchez complètement le produit via le disjoncteur ou le débrancher pendant les périodes d'inutilisation.
- En cas de problème de fonctionnement grave, arrêter immédiatement de l'utiliser.

Déclaration de conformité à la FCC

Cet appareil est conforme à la partie 15, partie B des règles de la FCC. Le fonctionnement est soumis aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences nuisibles et
2. Cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.

Cet équipement a été testé et déclaré conforme aux limites d'un appareil numérique de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont établies pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère des utilisations et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement cause des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et en rallumant l'équipement, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Brancher l'équipement à une prise sur un circuit différent de celui auquel le récepteur est connecté.
• Consulter le revendeur ou un technicien radio/TV expérimenté afin d'obtenir de l'aide.

Tout changement ou modification non expressément approuvé(e) par la partie responsable de la conformité pourrait annuler l'autorité de l'utilisateur à faire fonctionner l'équipement.

Avertissement d'exposition aux fréquences radio pour l'Amérique du Nord et l'Australie

Attention ! Cet équipement est conforme aux limites d'exposition aux rayonnements de la FCC établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et l'utilisateur. Cet émetteur ne doit pas être co-localisé ou fonctionner conjointement à toute autre antenne ou émetteur.

Connexion du signal de commande : Ligne DMX

• Le produit dispose de prises XLR pour l'entrée et la sortie DMX.
• Avis : Ce circuit de commande est isolé et appartient au port de données de classe 2.
• Le circuit de commande présente un courant de fuite cumulé inférieur à 3,5 mA.

Contenu de la boîte

• COLORado Solo Bar 1
• Cordon d'alimentation Seetronic Powerkon IP65
- Support oméga avec matériel de montage

• Filtre 50/50, filtre Cyc et filtre furtif
- Écran anti-éblouissement
• Guide de référence rapide

Alimentation CA

Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la vis
Conducteur CA Noir Marron	Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune	Vert/Jaune	Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Raccordement

Il est possible de raccorder les produits COLORado Solo Bar 1. Voir le tableau ci-dessous pour le tirage actuel à chaque tension et fréquence:

	100 V, 60 Hz	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz	240 V, 50 Hz
Tirage actuel	1,12 A	0,93 A	0,59 A	0,48 A	0,46 A

Ne jamais dépasser 12 A sur un seul circuit. Les câbles d'alimentation peuvent être achetés séparément.

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de sécurité. Soyez sûr que les crochets sont capables de supporter le poids du produit. Pour voir le gamme de crochets, rendez-vous sur http://trusst.com/productcategory/truss-clamps.

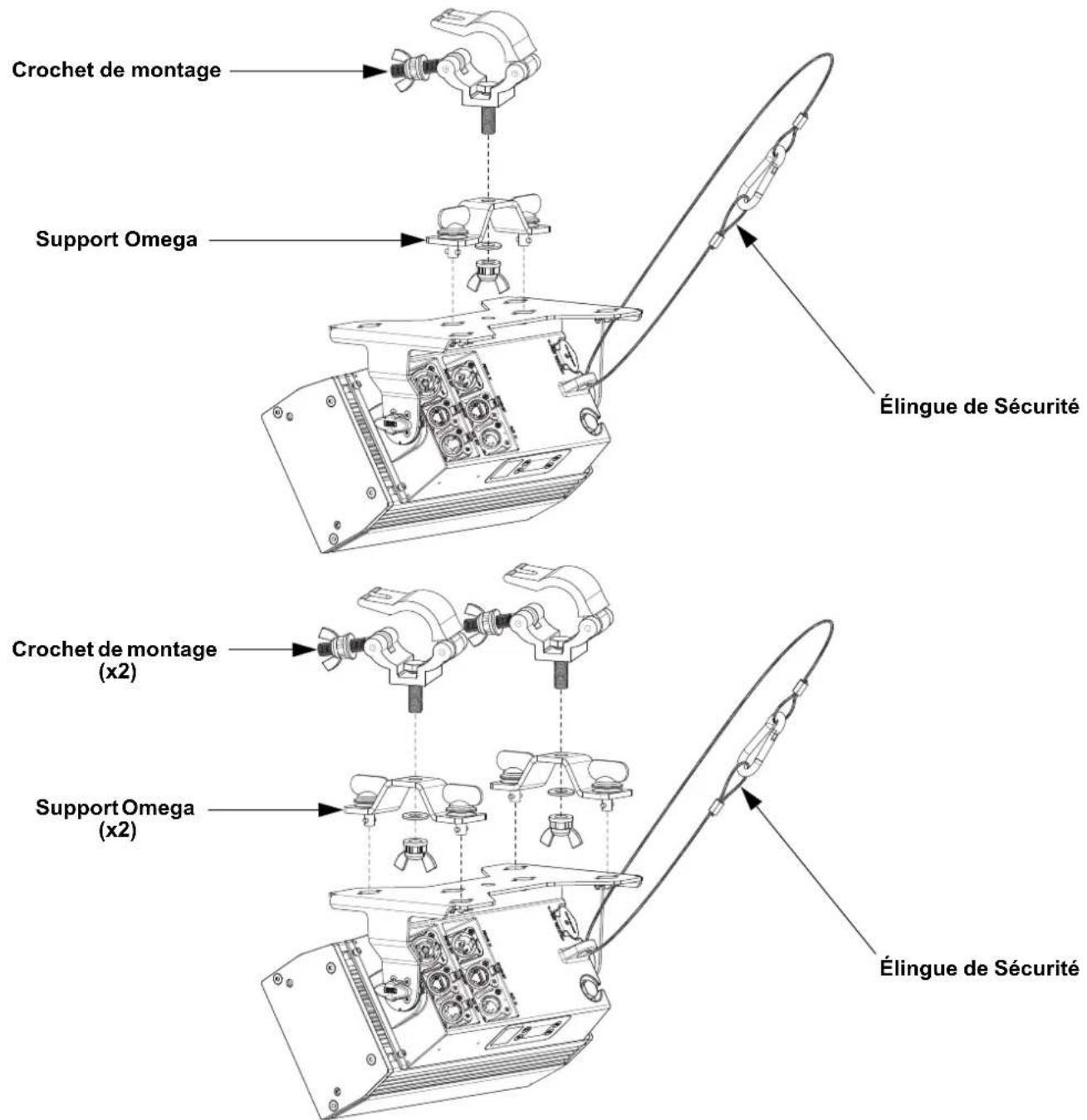

Schéma de Montage de l'Appareil

Panneau de commande description

Bouton Fonction
	Pour quitter le menu ou la fonction en cours
	Pour activer le menu actuellement affiché ou définir la valeur actuellement dans la fonction sélectionnée
	Pour remonter dans la liste du menu ou augmenter la valeur numérique dans une fonction
	Pour descendre dans la liste du menu ou baisser la valeur numérique dans une fonction
