Merk	Chauvet
Model	COLORado Solo Bar 1
Producttype	Professionele LED-lamp
Lichtbron	Enkele kleur LED (wit of kleur afhankelijk van versie)
Voeding	100-240 V AC, 50/60 Hz (universele voeding)
Stroomverbruik	Ongeveer 110 W (0,48 A bij 230 V)
Beschermingsgraad	IP65 (weerbestendig, tijdelijk buitengebruik)
Bedrijfstemperatuur	-20 °C tot 45 °C (start bij -20 °C, werking tot -30 °C)
Afmetingen	Ongeveer 1000 x 100 x 150 mm (geschat)
Gewicht	Ongeveer 5 kg (geschat)
Connectiviteit	DMX in/uit (XLR 5-pins), PowerCON IP65
DMX-protocol	DMX512, 1 kanaal (standaard), configureerbare modus
Functies	Statische kleur, dimmen, stroboscoop, automatische en master/slave modi
Montage	Omega-beugel meegeleverd, vloer- of hangmontage met veiligheidskabel
Inclusief accessoires	50/50 filter, Cyc filter, stealth filter, antiverblindingsscherm, snelle referentiegids
Onderhoud	Loskoppelen voor reiniging, gebruik een zachte droge doek
Repareerbaarheid	Geen door gebruiker te repareren onderdelen; neem contact op met de fabrikant of een gekwalificeerde technicus
Veiligheid	Minimale afstand van 50 cm tot brandbare oppervlakken, niet direct in de lichtbron kijken

Veelgestelde vragen - COLORado Solo Bar 1 Chauvet

Welk type DMX-kabel gebruiken?

Gebruik een standaard 5-pins DMX-kabel (XLR). Zorg ervoor dat deze van goede kwaliteit is om interferentie te voorkomen. Gebruik voor buitentoepassingen een IP65-kabel.

Wat is de vereiste voedingsspanning?

Het apparaat accepteert universele voeding van 100-240 V AC, 50/60 Hz. Controleer de juiste stekker voor uw land.

Is de COLORado Solo Bar 1 geschikt voor buitengebruik?

Ja, het heeft een IP65-classificatie, waardoor het bestand is tegen waterspetters en stof. Het is echter niet ontworpen voor onderdompeling of permanente installatie in extreme omstandigheden.

Hoe reinig ik het apparaat?

Koppel het apparaat altijd los voor reiniging. Gebruik een zachte droge doek om stof te verwijderen. Gebruik geen agressieve chemicaliën.

Wat is de minimale veiligheidsafstand tot oppervlakken?

Houd een afstand van minimaal 50 cm (20 inch) tot brandbare oppervlakken om oververhitting te voorkomen.

Kan ik meerdere apparaten aaneenschakelen?

Ja, u kunt meerdere units in een DMX-keten aansluiten. De totale stroom mag niet meer dan 12 A per circuit bedragen. Gebruik geschikte voedingskabels.

Hoe reset ik het apparaat naar fabrieksinstellingen?

Druk op de MENU-knop, navigeer naar de optie 'Reset' of 'Factory Default' en bevestig met ENTER. Raadpleeg de handleiding voor meer details.

Wat te doen als het apparaat niet meer reageert?

Controleer de voeding en DMX-verbindingen. Als het probleem aanhoudt, het apparaat een paar minuten loskoppelen en weer aansluiten. Blijft het probleem bestaan, neem dan contact op met de technische ondersteuning.

Wat zijn de geschatte afmetingen en het gewicht?

De afmetingen zijn ongeveer 1000 x 100 x 150 mm en het gewicht ongeveer 5 kg. Deze waarden zijn indicatief.

Kan ik de LED zelf vervangen?

Nee, de lichtbron kan alleen worden vervangen door de fabrikant of een erkende technicus. Het openen van de behuizing maakt de garantie ongeldig.

GEBRUIKSAANWIJZING COLORado Solo Bar 1 Chauvet

Veiligheidsvoorschriften

Deze veiligheidsvoorschriften bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud van de COLORado Solo Bar 1.

• De armatuur is uitsluitend bedoeld voor professioneel gebruik.
• De armatuur moet zodanig worden geplaatst dat langdurig in het licht kijken op een afstand van minder dan 2,3 meter niet wordt verwacht.
• Als de externe kabel of het externe snoer van deze armatuur beschadigd is, dient de kabel of het snoer te worden vervangen door een speciaal snoer of door een snoer dat uitsluitend verkrijgbaar is bij de fabrikant of zijn monteur.
• De lichtbron in deze armatuur mag alleen worden vervangen door de fabrikant of zijn monteur, of door iemand met een vergelijkbare kwalificatie.

• WAARSCHUWING:

• De behuizing van dit product kan heet zijn als het in werking is. Monteer dit product op een plaats met voldoende ventilatie, op ten minste 50 cm van aangrenzende oppervlakken.
• Wanneer het product tijdens de verplaatsing extreme temperatuurverschillen ondergaat, bijvoorbeeld van een koude truck naar een warme, vochtige feestzaal, kan condensatie ontstaan op de interne elektronica van het product. Laat het product, om storing te voorkomen, volledig acclimatiseren in de omgeving alvorens het op het stroomnet aan te sluiten.
• Van flitslicht is bekend dat het epileptische aanvallen kan uitlokken. De gebruiker moet altijd aan de lokale wetgeving voldoen met betrekking tot de bekendmaking van het gebruik van een stroboscoop.

• A L T I J D :

• De stekker uit het stopcontact halen alvorens het product schoon te maken.
• Een stroom- en gegevenskabel gebruiken die geschikt is voor IP65 (of hoger) bij het gebruik van een product van klasse IP65 in een outdoor-omgeving.
• Beschermdoppen met IP-classificatie terugplaatsen en vastzetten op alle stroom-, gegevens-, USB- of andere poorten, wanneer deze niet worden gebruikt.
• Een veiligheidskabel gebruiken wanneer het product hoog wordt gemonteerd.
• Dit product aansluiten op een geaard en beveiligd circuit.

- NOOIT:

• Dit product openen. Het bevat geen onderdelen die een gebruiker kan repareren.
• In de lichtbron kijken wanneer het product is ingeschakeld.
• Brandbaar materiaal achterlaten binnen 50 cm tot dit product wanneer het in werking is of is aangesloten op het stroomnet.
• Dit product aansluiten op een dimmer of regelweerstand.
• Dit product gebruiken als de behuizing, lenzen of kabels beschadigd lijken.
• Dit product onderdompelen in vloeistof (houd de normen voor de verklaarde IP-klasse aan). Regelmatig gebruik buiten is geen probleem.

• Het product permanent buiten installeren op een plek met extreme omgevingsfactoren. Dit omvat, maar is niet beperkt tot:

• Blootstelling aan mariene/zilte omgevingen (binnen 5 km van zoutwatergebied).

• Locaties waar de normale temperaturen hoger zijn dan de temperatuurbereiken aangegeven in deze handleiding.
• Plaatsen die kwetsbaar zijn voor overstromingen of een zwaar sneeuwdek.
• Andere gebieden waar het product onderhevig is aan extreme straling of bijtende stoffen.

- UITSLUITEND de ophang-/bevestigingsbeugel gebruiken om dit product te dragen.

• De maximum omgevingstemperatuur is 45 °C. Gebruik dit product niet bij hogere temperaturen.
• De minimum opstarttemperatuur -20 °C. Start dit product niet bij lagere temperaturen.
• De minimum omgevingstemperatuur is -30 °C. Gebruik dit product niet bij lagere temperaturen.
• Om onnodige slijtage te voorkomen en de levensduur te verlengen, verdient het aanbeveling om het product tijdens perioden dat dit niet in gebruik is, volledig van de stroom af te sluiten via een stroomonderbreker of door de stekker uit het stopcontact te halen.
• Stop het gebruik onmiddellijk bij een ernstig probleem in de werking.

FCC Verklaring van Overeenstemming

Dit apparaat voldoet aan Deel 15 Deel B van de FCC-voorschriften. Het gebruik ervan is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke interferentie veroorzaken, en
2. Dit apparaat moet ontvangen interferentie accepteren, met inbegrip van interferentie die ongewenste werking kan veroorzaken.

Deze apparatuur is getest en conform de limieten bevonden voor een digitaal apparaat van klasse B, overeenkomstig Deel 15 van de FCC-voorschriften. Deze limieten zijn vastgesteld om een redelijke bescherming te bieden tegen schadelijke interferentie in installaties in een woonomgeving. Deze apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen en kan, als ze niet geïnstalleerd en gebruikt wordt in overeenstemming met de instructies, schadelijke interferentie veroorzaken voor radiocommunicatie. Echter, er is geen garantie dat de interferentie niet zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke interferentie veroorzaakt in de ontvangst van radio of tv, wat kan worden vastgesteld door de apparatuur uit en in te schakelen, wordt de gebruiker uitgenodigd om de interferentie te corrigeren door een of meer van de volgende maatregelen:

• De ontvangstantenne anders richten of verplaatsen.
• De afstand tussen apparatuur en de ontvanger vergroten.
• De apparatuur aansluiten op een stopcontact in een ander circuit dan waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving van de voorwaarden, kunnen de bevoegdheid van de gebruiker om het apparaat te bedienen ongeldig maken.

Waarschuwing voor blootstelling aan RF voor Noord-Amerika en Australië

Waarschuwing! Dit apparaat voldoet aan de FCC-stralingslimieten, vastgelegd voor een ongecontroleerde omgeving. Dit apparaat moet worden geïnstalleerd en gebruikt met een afstand van minimaal 20 cm tussen de radiator en de gebruiker. Deze zender mag niet worden gedeeld of werken in combinatie met een andere antenne of zender.

Aansluiting van het stuursignaal: DMX-lijn

• Het product heeft XLR-aansluitingen voor DMX-ingang en -uitgang.
• Kennisgeving: Dit stuurcircuit is geïsoleerd en behoort tot de gegevenspoort van Klasse 2.
• Het stuurcircuit heeft een cumulatieve lekstroom van minder dan 3,5 mA.

In de verpakking

• COLORado Solo Bar 1
• Seetronic Powerkon IP65-netsnoer
- Omega-beugel met bevestigingselementen

• 50/50 filter, cyc-filter en stealth-filter
  • Verblindingsscherm
  • Beknopte handleiding

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

AC-stekker

Aansluiting	Snoer (VS)	Snoer (Europa)	Schroefkleur
AC Live Zwart Bruin Geel/messing
AC Neutraal Wit Blauw Zilver
AC Aarde	Groen/geel	Groen/geel	Groen

Om slijtage te elimineren en zijn levensduur te verlengen wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Power linking

Power linking is mogelijk voor COLORado Solo Bar 1 producten. Zie onderstaande tabel voor het stroomverbruik bij elke spanning en frequentie:

	100 V, 60 Hz	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz	240 V, 50 Hz
Stroomverbruik	1,12 A	0,93 A	0,59 A	0,48 A	0,46 A

Overschrijd nooit 12 A op één circuit. Power-linking kabels zijn afzonderlijk verkrijgbaar.

Montage

Lees alvorens dit product te monteren alle Veiligheidsvoorschriften. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor de Chauvet-serie montageklemmen naar http://trusst.com/productcategory/truss-clamps.

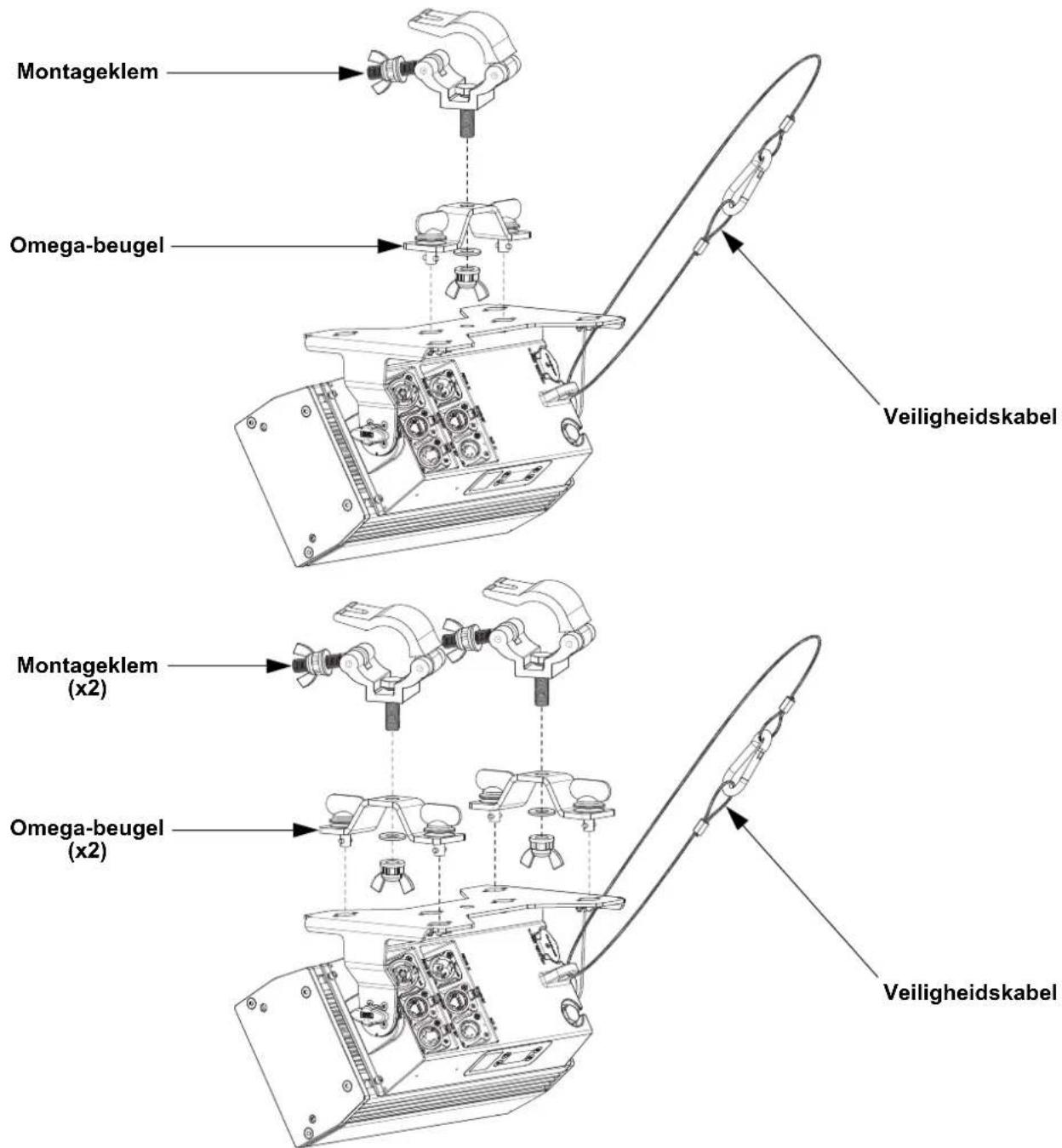

Montagediagram van het product

Beschrijving van bedieningspaneel

Knop Functie
	Hiermee verlaat u het huidige menu of de huidige functie
	Hiermee activeert u het weergegeven menu of stelt u de huidige waarde in voor de geselecteerde functie
	Hiermee navigeert u omhoog in de menulijst of verhoogt u bij een functie de numerieke waarde
	Hiermee navigeert u omlaag in de menulijst of verlaagt u bij een functie de numerieke waarde
