COLORado Solo Bar 1 - Lampe Chauvet - Kostenlose Bedienungsanleitung

Marke	Chauvet
Modell	COLORado Solo Bar 1
Produkttyp	Professionelle LED-Lampe
Lichtquelle	Einzelfarben-LED (weiß oder Farbe je nach Version)
Stromversorgung	100-240 V AC, 50/60 Hz (universelle Stromversorgung)
Stromverbrauch	ca. 110 W (0,48 A bei 230 V)
Schutzart	IP65 (wetterbeständig, vorübergehende Außenanwendung)
Betriebstemperatur	-20 °C bis 45 °C (Start bei -20 °C, Betrieb bis -30 °C)
Abmessungen	ca. 1000 x 100 x 150 mm (geschätzt)
Gewicht	ca. 5 kg (geschätzt)
Konnektivität	DMX Ein-/Ausgang (XLR 5-polig), PowerCON IP65
DMX-Protokoll	DMX512, 1 Kanal (Standard), konfigurierbarer Modus
Funktionen	Statische Farbe, Dimmen, Stroboskop, Automatik- und Master/Slave-Modi
Montage	Omega-Halterung inklusive, Boden- oder Hängemontage mit Sicherungsseil
Mitgeliefertes Zubehör	50/50-Filter, Cyc-Filter, Tarnfilter, Blendschutz, Kurzreferenz
Wartung	Vor Reinigung Netzstecker ziehen, weiches trockenes Tuch verwenden
Reparierbarkeit	Keine vom Benutzer reparierbaren Teile; wenden Sie sich an den Hersteller oder einen qualifizierten Techniker
Sicherheit	Mindestabstand von 50 cm zu brennbaren Oberflächen, nicht direkt in die Lichtquelle blicken

Häufig gestellte Fragen - COLORado Solo Bar 1 Chauvet

Welcher DMX-Kabeltyp sollte verwendet werden?

Verwenden Sie ein Standard-DMX-Kabel mit 5-poligem XLR. Achten Sie auf gute Qualität, um Störungen zu vermeiden. Für Außeninstallationen verwenden Sie ein IP65-Kabel.

Welche Versorgungsspannung wird benötigt?

Das Gerät akzeptiert eine universelle Stromversorgung von 100–240 V AC, 50/60 Hz. Überprüfen Sie den für Ihr Land geeigneten Netzstecker.

Ist der COLORado Solo Bar 1 für den Außeneinsatz geeignet?

Ja, es hat die Schutzart IP65, was es resistent gegen Spritzwasser und Staub macht. Es ist jedoch nicht für dauerhafte Installation unter extremen Bedingungen oder Eintauchen ausgelegt.

Wie reinige ich das Gerät?

Trennen Sie das Gerät vor der Reinigung immer vom Strom. Verwenden Sie ein weiches, trockenes Tuch, um Staub zu entfernen. Verwenden Sie keine aggressiven Chemikalien.

Welcher Mindestsicherheitsabstand zu Oberflächen ist einzuhalten?

Halten Sie einen Mindestabstand von 50 cm (20 Zoll) zu brennbaren Oberflächen ein, um Überhitzungsrisiken zu vermeiden.

Kann ich mehrere Geräte in Reihe schalten?

Ja, Sie können mehrere Geräte in einer DMX-Kette verbinden. Der Gesamtstrom darf 12 A pro Stromkreis nicht überschreiten. Verwenden Sie geeignete Netzkabel.

Wie setze ich das Gerät auf die Werkseinstellungen zurück?

Drücken Sie die MENU-Taste, navigieren Sie zur Option 'Reset' oder 'Factory Default' und bestätigen Sie mit ENTER. Weitere Details finden Sie im Handbuch.

Was tun, wenn das Gerät nicht mehr reagiert?

Überprüfen Sie die Stromversorgung und die DMX-Verbindungen. Wenn das Problem weiterhin besteht, trennen Sie das Gerät für einige Minuten vom Strom und schließen Sie es wieder an. Falls das Problem bestehen bleibt, kontaktieren Sie den technischen Support.

Was sind die ungefähren Maße und das Gewicht?

Die Abmessungen betragen ca. 1000 x 100 x 150 mm und das Gewicht ca. 5 kg. Diese Angaben sind Richtwerte.

Kann ich die LED selbst austauschen?

Nein, die Lichtquelle darf nur vom Hersteller oder einem autorisierten Techniker ausgetauscht werden. Das Öffnen des Gehäuses führt zum Erlöschen der Garantie.

BEDIENUNGSANLEITUNG COLORado Solo Bar 1 Chauvet

Diese Sicherheitshinweise enthalten wichtige Informationen zu Installation, Nutzung und Wartung des COLORado Solo Bar 1.

• Die Leuchte ist nur für den professionellen Gebrauch bestimmt.

• Die Leuchte sollte so positioniert werden, dass ein längeres Hineinstarren in die Leuchte in einem Abstand von weniger als 2,3 m (7,5 Fuß) nicht zu erwarten ist.
• Wenn das externe flexible Kabel dieser Leuchte beschädigt ist, muss es durch ein spezielles Kabel ersetzt werden, das ausschließlich beim Hersteller oder seinem Kundendienst erhältlich ist.
  • Die in dieser Leuchte enthaltene Lichtquelle darf nur durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ausgetauscht werden.

• V O R S I C H T!

• Das Gehäuse dieses Produkts kann heiß sein, wenn es Betrieb ist. Montieren Sie dieses Produkt immer an einem Ort mit ausreichender Belüftung und mit einem Mindestabstand von 50 cm (20 Zoll) zu angrenzenden Flächen.
• Wenn das Produkt von einer Umgebung mit extremen Temperaturen (z. B. von einem kalten LKW in einen warmen, feuchten Ballsaal) transportiert wird, kann sich auf der internen Elektronik des Produkts Kondensation bilden. Um einen Ausfall zu vermeiden, geben Sie dem Produkt Zeit, sich an die neue Umgebungstemperatur anzupassen, bevor Sie es an das Stromnetz anschließen.
• Blinkendes Licht kann bekanntermaßen epileptische Anfälle auslösen. Der Benutzer muss die örtlichen Gesetze bezüglich der Benachrichtigung über die Verwendung von Stroboskopen einhalten.

• FOLGENDES SOLLTEN SIE IMMER TUN:

• Trennen Sie das Gerät von der Stromversorgung, bevor Sie es reinigen.
• Bei Verwendung eines Produkts mit einer IP65-Einstufung im Außenbereich sollten Sie ein Strom- und Datenkabel mit einer Einstufung von IP65 (oder höher) verwenden.
• Verschließen Sie alle unbenutzten Anschlüsse für die Spannungsversorgung, die Datenleitungen, die USB-Leitungen und andere Anschlüsse mit Schutzkappen mit einer IP-Einstufung.
• Verwenden Sie unbedingt ein Sicherheitskabel, wenn Sie dieses Produkt über Kopf montieren.
• Schließen Sie dieses Produkt an einen geerdeten und geschützten Stromkreis an.

• FOLGENDES SOLLTEN SIE NIEMALS TUN:

• Das Produkt öffnen. Es enthält keine vom Benutzer zu wartenden Teile.
• In die Lichtquelle schauen, wenn das Gerät eingeschaltet ist.
• Brennbares Material in einem Umkreis von 50 cm um das Gerät herum liegen lassen, während es in Betrieb ist oder an das Stromnetz angeschlossen ist.
• Dieses Produkt an einen Dimmer oder Rheostat anschließen.
• Das Gerät betreiben, wenn das Gehäuse, die Linsen oder die Kabel beschädigt sind.
• Dieses Produkt in Wasser oder andere Flüssigkeiten eintauchen (beachten Sie die Normen für die veröffentlichten IP-Einstufungen). Vorübergehender Betrieb im Freien ist kein Problem.

• Nicht für Installation im Freien an Orten mit extremen Umweltbedingungen geeignet. Dies beinhaltet, ist aber nicht beschränkt auf:

• Exposition in einer Meeres-/Salzwasserumgebung (innerhalb von 3 Meilen um einen Salzwasserkörper).

• Das Produkt an Orten betreiben, an denen die normalen Temperaturen die in diesem Handbuch angegebenen Temperaturbereiche überschreiten.

• Orte, die überschwemmungsgefährdet sind oder unter Schnee begraben werden.
  • Andere Bereiche, in denen das Produkt extremer Strahlung oder ätzenden Substanzen ausgesetzt ist.

• Verwenden Sie AUSSCHLIESSLICH die Aufhängevorrichtung oder den Montagewinkel, um dieses Produkt zu tragen.
  • Die maximale Umgebungstemperatur beträgt 45 °C (113 °F). Betreiben Sie dieses Produkt nicht bei höheren Temperaturen.

• Die maximale Temperatur zur Inbetriebnahme beträgt -20 °C (-4 °F). Nehmen Sie dieses Produkt nicht bei niedrigeren Temperaturen in Betrieb.
  • Die minimale Umgebungstemperatur beträgt -30 °C (-22 °F). Betreiben Sie dieses Produkt nicht bei niedrigeren Temperaturen.
• Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, sollten Sie das Gerät bei Nichtgebrauch über einen Unterbrecher oder durch Ziehen des Netzsteckers vollständig von der Stromversorgung trennen.
• Im Falle einer schwerwiegenden Störung ist der Betrieb sofort einzustellen.

FCC Konformitätserklärung

Dieses Gerät entspricht Teil 15 Abschnitt B der FCC-Vorschriften. Der Betrieb unterliegt den folgenden zwei Bedingungen:

1. Dieses Gerät darf keine schädlichen Störungen verursachen, und
2. Dieses Gerät muss alle empfangenen Interferenzen aufnehmen, einschließlich Interferenzen, die einen unerwünschten Betrieb verursachen können.

Dieses Gerät wurde getestet und entspricht gemäß Teil 15 der FCC-Vorschriften den Grenzwerten für ein digitales Gerät der Klasse B. Diese Grenzwerte sollen einen angemessenen Schutz gegen schädliche Störungen in Wohngebieten gewährleisten. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es schädliche Störungen des Funkverkehrs verursachen. Es kann jedoch nicht garantiert werden, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Gerät den Radio- oder Fernsehempfang stört, was durch Aus- und Einschalten des Geräts festgestellt werden kann, sollte der Benutzer versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Neuausrichtung oder Versetzen der Empfangsantenne.
• Vergrößern des Abstands zwischen dem Gerät und dem Empfänger.
• Anschließen des Geräts an eine Steckdose, die zu einem anderen Stromkreis gehört als die Steckdose des Empfängers.
• Wenden Sie sich ggf. an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Einhaltung der Vorschriften verantwortlichen Partei genehmigt wurden, können dazu führen, dass der Benutzer die Berechtigung zum Betrieb des Geräts verliert.

HF-Expositionswarnung für Nordamerika und Australien

Warnung! Dieses Gerät entspricht den FCC-Grenzwerten für die Strahlenbelastung, die für eine unkontrollierte Umgebung festgelegt wurden. Dieses Gerät sollte mit einem Mindestabstand von 20 cm zwischen dem Strahler und dem Nutzer installiert und betrieben werden. Dieser Sender darf nicht zusammen mit einer anderen Antenne oder einem anderen Sender betrieben werden.

Verbindung des Steuersignals: DMX-Leitung

• Das Produkt ist mit XLR-Buchsen für den DMX-Eingang und -Ausgang ausgestattet.
• Hinweis: Dieser Steuerkreis ist isoliert und gehört zum Datenanschluss der Klasse 2.
• Der Steuerkreis weist einen kumulativen Ableitstrom von weniger als 3,5 mA auf.

Lieferumfang

• COLORado Solo Bar 1
• Seetronic Powerkon IP65 Netzkabel
• Omega-Halterung mit Befestigungsmaterial

• 50/50-Filter, Cyc-Filter und Stealth-Filter
- Blendschutz
- Kurzanleitung

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Wechselstromstecker

Anschluss	Draht (USA)	Draht (Europa)	Schraubenfarbe
Stromführender AC-Leiter Schwarz Braun Gelb/Messingfarben
AC-Neutralleiter Weiß	Blau	Silber
AC-Erdungsleiter	Grün/Gelb	Grün/Gelb	Grün

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Kopplung von Geräten

COLORado Solo Bar 1-Produkte können über einen so genannten Power Link gekoppelt werden. Informationen zur Stromaufnahme bei verschiedenen Spannungen und Frequenzen können der folgenden Tabelle entnommen werden:

	100 V, 60 Hz	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz	240 V, 50 Hz
Stromaufnahme	1,12 A	0,93 A	0,59 A	0,48 A	0,46 A

Dabei darf eine Stromaufnahme von 12 A in einem einzelnen Stromkreis nicht überschritten werden. Stromverbindungskabel können separat erworben werden.

Montage

Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise durch. Stellen Sie sicher, dass die Befestigungsklemmen dafür ausgelegt sind, das Produktgewicht tragen zu können. Informationen zur Chauvet-Produktlinie für Befestigungsklemmen finden Sie unter http://trusst.com/productcategory/truss-clamps.

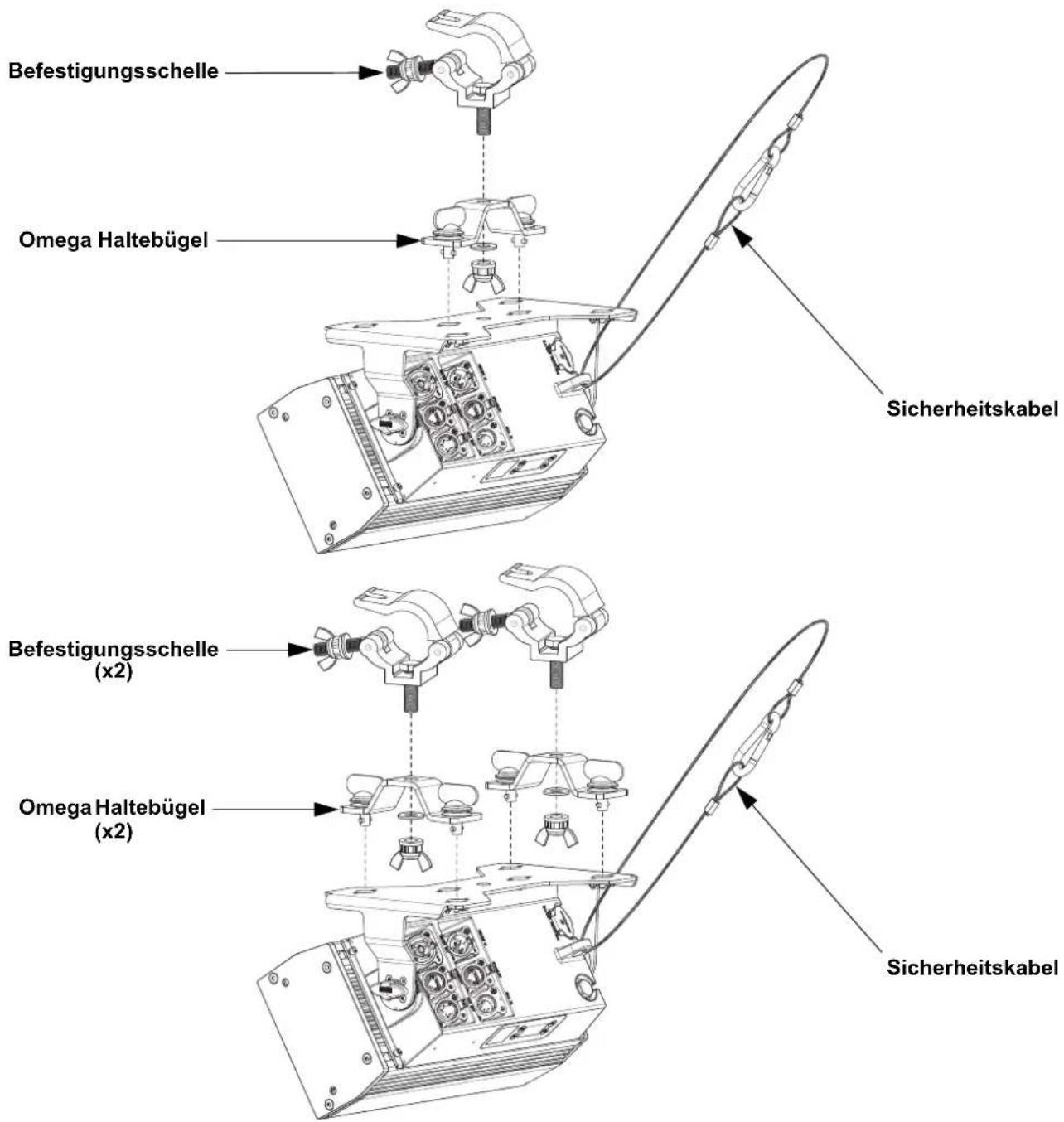

Montageansicht

Beschreibung des Bedienfelds

Taste Funktion
	Beendet das aktuelle Menü oder die Funktion
	Aktiviert das aktuell angezeigte Menü oder setzt den aktuell gewählten Wert in der gewählten Funktion
	Navigiert aufwärts durch die Menüliste oder erhöht den numerischen Wert in einer Funktion
	Navigiert abwärts durch die Menüliste oder verringert den numerischen Wert in einer Funktion
