Type de produit	Kit d'encastrement pour four à micro-ondes
Marque	Miele
Modèle	EBA 2748
Compatibilité	Four à micro-ondes Miele M 2241 SC
Largeur de niche requise	724 mm (28 1/2 po)
Largeur de niche après réduction	560 mm (22 1/16 po)
Hauteur de niche	460 mm (18 1/8 po) ou 470 mm (18 1/2 po)
Matériau	Plastique avec bandes adhésives
Accessoires fournis	Entretoises (L 19 mm et R), crochets, vis, réhausses pour hauteur 470 mm
Poids estimé	Environ 0,5 kg
Dimensions approximatives (L x H x P)	560 x 470 x 10 mm
Fixation	Bandes adhésives au dos et vis dans écrous à clipser
Installation	Dans une niche de meuble avec lattes en bois (épaisseur min. 16 mm)
Nettoyage recommandé	Eau chaude, produit vaisselle et chiffon doux
Produits interdits	Nettoyeurs vapeur, abrasifs, solvants, détergents agressifs
Précautions de sécurité	Ne pas utiliser le micro-ondes avant la fin de l'installation ; éviter tout contact avec des nettoyants inappropriés
Pièces détachées disponibles	Bandes adhésives, crochets, entretoises (sur demande)
Réparabilité	Remplacement des bandes adhésives possible ; contactez Miele pour les accessoires
Garantie	2 ans (standard Miele)
Origine	Fabriqué en Allemagne

FOIRE AUX QUESTIONS - EBA 2748 MIELE

Quel type de micro-ondes est compatible avec le kit EBA 2748 ?

Le kit EBA 2748 est conçu spécifiquement pour le four à micro-ondes Miele M 2241 SC.

Quelles sont les dimensions de niche nécessaires pour l'installation ?

La largeur de niche doit être de 724 mm (28 1/2 po), réduite à 560 mm (22 1/16 po) à l'aide de lattes en bois. La hauteur peut être de 460 mm (18 1/8 po) ou 470 mm (18 1/2 po).

Comment installer le cadre EBA 2748 ?

Fixez d'abord les entretoises et crochets dans la niche, puis faites glisser le four micro-ondes dans la niche. Ensuite, retirez les bandes de protection des adhésifs au dos du cadre, placez-le sur la façade du four et appuyez fermement. Enfin, fixez-le avec les vis dans les écrous à clipser.

Puis-je utiliser un nettoyeur vapeur pour nettoyer le cadre ?

Non, l'utilisation d'un nettoyeur vapeur est interdite car la vapeur peut endommager les composants électriques et provoquer un court-circuit.

Quels produits de nettoyage sont à éviter ?

Évitez les détergents contenant de la soude, de l'ammoniaque, de l'acide ou du chlore, les produits abrasifs, les solvants, les nettoyants pour four, les éponges métalliques, les grattoirs métalliques et les gommes de nettoyage.

Comment nettoyer correctement le cadre ?

Utilisez de l'eau chaude avec du produit vaisselle et une éponge douce ou un chiffon en microfibres. Rincez à l'eau claire et séchez avec un chiffon doux.

Que faire si les bandes adhésives ne collent plus ?

Vous pouvez commander des bandes adhésives de rechange auprès de Miele. Nettoyez soigneusement la surface avant de les remplacer.

Est-il possible d'installer le kit sans lattes en bois ?

Non, des lattes en bois d'une épaisseur minimale de 16 mm sont nécessaires pour réduire la largeur de la niche et assurer une fixation correcte.

Le kit EBA 2748 est-il compatible avec d'autres marques de micro-ondes ?

Non, ce kit est dédié exclusivement au modèle Miele M 2241 SC. Son utilisation avec d'autres appareils n'est pas garantie.

Où puis-je trouver les schémas de montage détaillés ?

Des schémas supplémentaires sont disponibles sur le site Internet de Miele. Consultez également le chapitre 'Installation' du manuel du four M 2241 SC.

MODE D'EMPLOI EBA 2748 MIELE

fr - Préparer la niche du meuble

L'EBA 2748 est concu pour l'installation du four a micro-ondes M 2241 SC dans une niche du meuble 28 1/2 po (724 mm) de largeur et 18 1/8 po (460 mm) ou 18 1/2 po (470 mm) de hauteur.

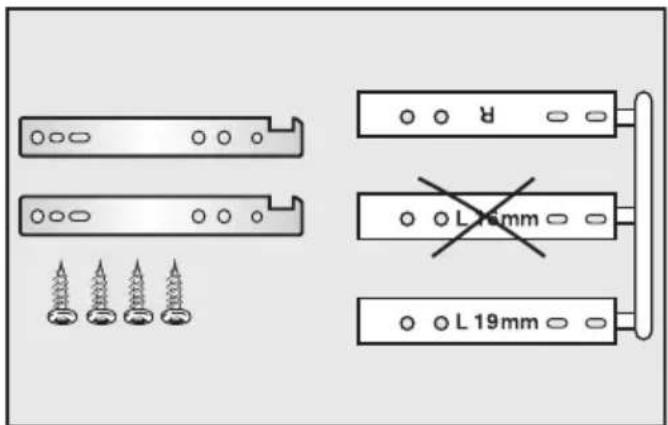

Pour l'installation, vous avez besoin des entreprises « R » et « L 19 mm » ainsi que des crochets et des vis dans le pack d'accessoires pour l'installation du four à micro-ondes M 2241 SC.

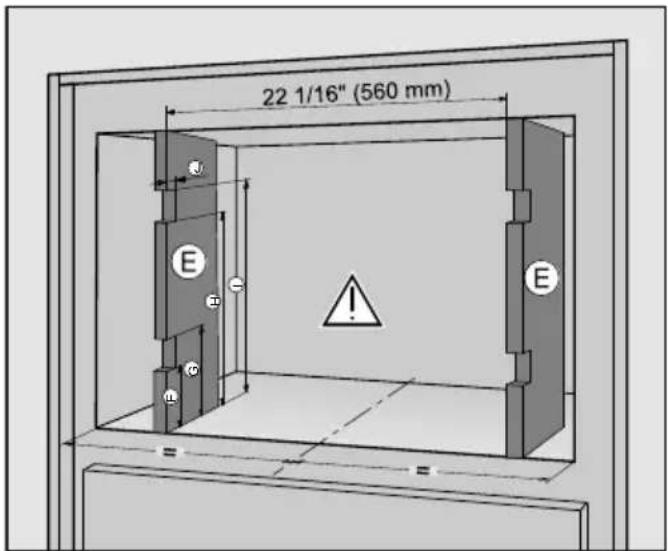

Pour que le four à micro-ondes soit bien maintenu par les crochets, la niche du meuble doit être réduite de la largeur 28 1/2 po (724 mm) à la largeur 22 1/16 po (560 mm).

Pour cela, des lattes en bois supplémentaires (E) doivent etre inserees dans la niche d'encastrement.

Les lattes de bois E doit etre au moins 5/8 po (16 mm) d'epaisseur et au moins aussi longues que les entretoi- ses.

Les lattes de bois E doivent etre placees de maniere a ce qu'une niche centrale avec d'une largeur reduite de 22 1/16 po (560 mm) est cree.

F:31/8po(80mm)
G:51/8po(130mm)
: 13 po (330 mm)
①: 14 15/16 po (380 mm)
J:3/8 po (10 mm)

Discutez vos besoines avec votre archi- tecte, vous cuisiniste et vous installa- teur.

Lors de la planification, tenez imperativement compte du chapitre « Installation » dans les instructions d'utilisation et d'installation du four à micro-ondes M 2241 SC. Vous y trouvez entre autres les instructions relatives à l'emplacement du raccordement électrique en détail.

D'autres schémas de montage sont disponibles sur le site Internet de Miele.

• Faites réalisier la niche du meuble par votre cuisiniste ou un menuisier pour visser les entreprises.

Fixez les écrous à clipser © à droite et à gauche sur les côtes du four à micro-ondes à la hauteur des trous de vis dans l'EBA 2748.
Seulement pour installation dans une niche de heuteur 18 1/2 po (470 mm):

Montez les rehausses 已 sous les pieds du four a micro-ondes.

La façade du four à micro-ondes doit être exemple de poussière et de graissse avant d'insteller I'EBA 2748.

Nettoyez la façade du four à micro-ondes, afin que les bandes adhésvises à l'arrière de l'EBA 2748 collent durablement.

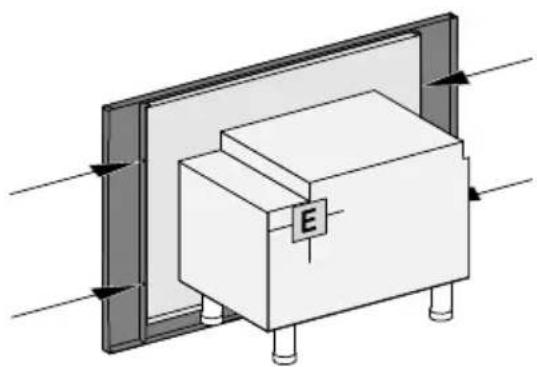

Retirez les bandes de protection des bandes adhesives au dos de I'EBA 2748.
Faites glisser l'EBA 2748 sur I'avant du four a micro-ondes et appuyez fermement sur les bandes adhesives.
Fixez additionellement I'EBA 2748 avec les vis d dans les écrous à clipser c.

Pour des raisons de sécurité, n'utilise le micro-ondes que lorsque l'in-stallation est terminée.

Encastrer le four à micro-on-des dans la niche du meuble

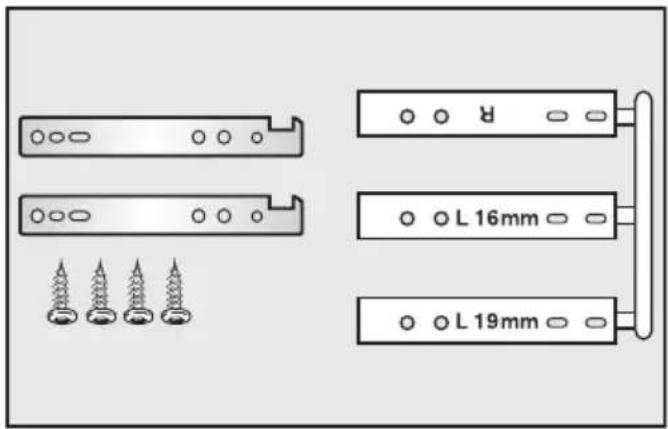

Les éléments suivants sont fournis dans le pack d'accessoires pour l'installation de l'appareil :

Vous n'avez besoin d'utiliser qu'une seule des entreprises « L » : L 19 mm.

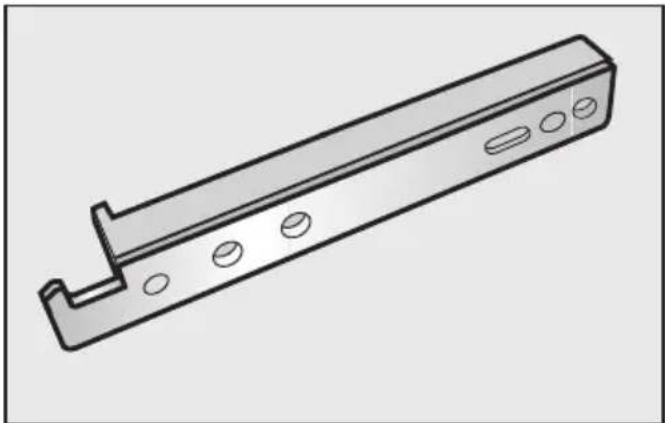

Fixez l'entretoise gauche (L 19 mm) à l'épaissur de la paroi du meuble à l'un des crochets fournis.
Fixez l'autre crochet à l'entreose droite (R).

Les entreprises doivent etre fixees aux lattes de bois inserees d'une epaisseur minimale de 5/8 po (16 mm).

Tracez une ligne des deux côtés du meuble 16 15/16 po (429,7 mm) au-dessus du plancher du meuble pour marquer la distance entre le fond du meuble et le bord inférieur de l'entretoise.

Hauteur de niche	Distance
18 1/8 po (460,0 mm)	16 9/16 po (420,0 mm)
18 1/2 po (470,0 mm)	16 15/16 po (429,7 mm)

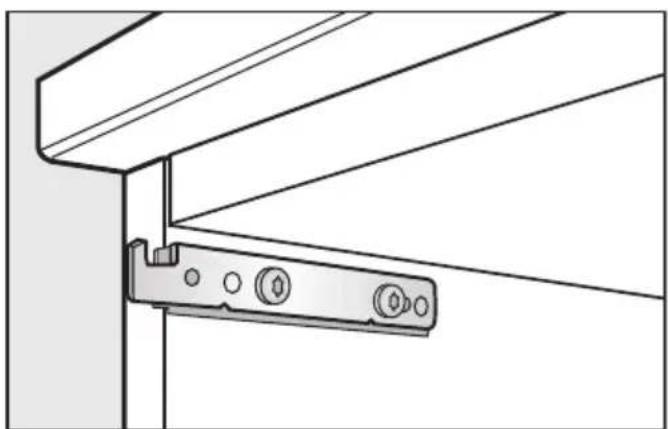

• Maintenez l'arête inférieure de l'entretoise sur cette ligne et alignez le petit retour de l'entretoise avec l'avant de la paroi de la niche du meuble.

Pour fixer les entreprises sur les crochets, inserez une vis dans l'un des deux trou de devant et l'autre au centre du trou oblong à l'arrière. Le trou oblong permet de corriger la position si nécessaire. Les deux autres trou sont prevus au cas ou des vis supplémentaires seraient nécessaires.

• Faites glisser le four à micro-ondes dans la niche du meuble. Faites passer le cable d'alimentation dans la niche du meuble d'encastrement avec la fiche électrique.

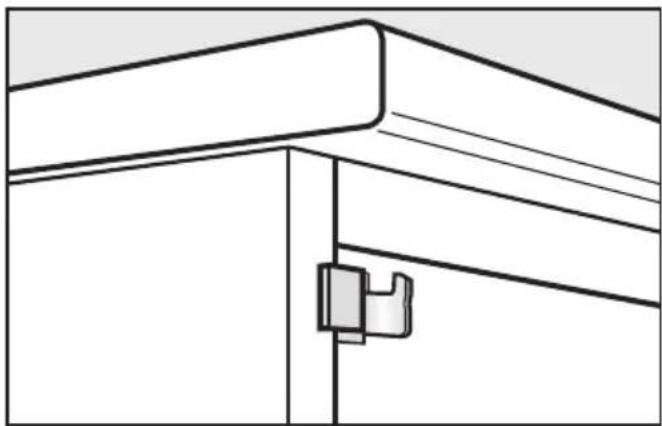

Pour fixer le four à micro-ondes au cadre de la face avant du meuble, soulevez-le puis rabaissez-le en l'insérant sur les crochets.
Vérifiez que l'appareil est bien fixé en appuyant doucement sur le bord supérieur du cadre avant.
Vérifiez qu'il est correctement aligné.
- Branchez le four à micro-ondes à l'alimentation électrique.

Risque de blessures dues à une décharge électrique.

La vapeur d'un nettoyeur à vapeur peut endommager les composants électriques et provoquer un courtcircuit.

N'utilisez jamais de nettoyeur à vapeur pour nettoyer le four.

Toutes les surfaces risquent de se décolorer ou de s'abimer si des produits de nettoyage inappropriés sont utilisés. La face avant du four à micro- ondes est particulièrement susceptible d'être endommagée par des produits nettoyants pour four.

Les surfaces de l'appareil se rayent facilement. Les surfaces en verre rayées peuvent même se fissurer.

Nettoyez immédiatement les résidus de produits nettoyants.

Produits nettoyants inappropriés

Pour éviter d'endommager les surfaces, ne les nettoyez pas avec les produits suivants:

• Des détergents contenant de la soude, de l'ammoniaque, de l'acide ou du chlore
• Des nettoyants contenant des agents détartrants sur la face avant du four
• Des produits nettoyants abrasifs (par exemple, de la poudre, de la crème ou un tampon à récurer)
• Des produits nettoyants à base de solvant
• Des produits nettoyants pour inox
• Des détergents pour lave-vaisselle

• Des produits nettoyants pour le four

• Des produits nettoyants pour verre

• Des produits nettoyants pour les surfaces de cuisson en vitrocéramique
• Des brosses ou des éponges dures et abrasives ( comme des éponges métalliques, ou des éponges ou brosses usagées contenant encore des résidus de produits abrasifs)
• Des gommes de nettoyage
• Des grattoirs métalliques
• De la laine d'acier
• Des produits de détachage avec des agents de nettoyage mécanique
• Des éponges grattantes en inox

Les dépôts déjà incrustés sont plus difficiles, voire impossibles, à éliminer. Si vous utilisez plusieurs fois les accessoires sans les nettoyer, il sera plus difficile de les nettoyer par la suite.

Nous vous conseillons de les nettoyer immédiatement.

Nettoyer les salissures

Nettoyez les salissures immédiatement avec de l'eau chaude, du produit vaisselle et une éponge propre et douce ou un chiffon propre et humide en microfibres.
Éliminez soigneusement tous les résidus de produit nettoyant à l'eau claire.
ÀpRES le nettoyage, séchez les surfaces avec un chiffon doux.
