Produkttyp	Einbauset für Mikrowellenherd
Marke	Miele
Modell	EBA 2748
Kompatibilität	Mikrowellenherd Miele M 2241 SC
Erforderliche Nischenbreite	724 mm (28 1/2 Zoll)
Nischenbreite nach Reduzierung	560 mm (22 1/16 Zoll)
Nischenhöhe	460 mm (18 1/8 Zoll) oder 470 mm (18 1/2 Zoll)
Material	Kunststoff mit Klebebändern
Mitgeliefertes Zubehör	Distanzstücke (L 19 mm und R), Haken, Schrauben, Erhöhungen für Höhe 470 mm
Geschätztes Gewicht	ca. 0,5 kg
Ungefähre Maße (B x H x T)	560 x 470 x 10 mm
Befestigung	Klebebänder auf der Rückseite und Schrauben in Clipmuttern
Installation	In einer Möbelnische mit Holzleisten (mindestens 16 mm dick)
Empfohlene Reinigung	Heißes Wasser, Spülmittel und weiches Tuch
Verbotene Produkte	Dampfreiniger, Scheuermittel, Lösungsmittel, aggressive Reinigungsmittel
Sicherheitsvorkehrungen	Mikrowelle erst nach Abschluss der Installation benutzen; Kontakt mit ungeeigneten Reinigungsmitteln vermeiden
Ersatzteile verfügbar	Klebebänder, Haken, Distanzstücke (auf Anfrage)
Reparierbarkeit	Austausch der Klebebänder möglich; wenden Sie sich an Miele für Zubehör
Garantie	2 Jahre (Miele-Standard)
Herkunft	Hergestellt in Deutschland

Häufig gestellte Fragen - EBA 2748 MIELE

Welcher Mikrowellentyp ist mit dem EBA 2748 Kit kompatibel?

Das EBA 2748 Kit wurde speziell für den Mikrowellenherd Miele M 2241 SC entwickelt.

Welche Nischenmaße sind für die Installation erforderlich?

Die Nischenbreite muss 724 mm (28 1/2 Zoll) betragen, reduziert auf 560 mm (22 1/16 Zoll) mit Holzleisten. Die Höhe kann 460 mm (18 1/8 Zoll) oder 470 mm (18 1/2 Zoll) betragen.

Wie installiere ich den Rahmen EBA 2748?

Befestigen Sie zuerst die Distanzstücke und Haken in der Nische, schieben Sie dann den Mikrowellenherd in die Nische. Entfernen Sie anschließend die Schutzfolien der Klebebänder auf der Rückseite des Rahmens, setzen Sie ihn auf die Vorderseite des Herdes und drücken Sie fest. Fixieren Sie ihn schließlich mit den Schrauben in den Clipmuttern.

Kann ich einen Dampfreiniger zur Reinigung des Rahmens verwenden?

Nein, die Verwendung eines Dampfreinigers ist verboten, da Dampf elektrische Komponenten beschädigen und einen Kurzschluss verursachen kann.

Welche Reinigungsmittel sind zu vermeiden?

Vermeiden Sie Reinigungsmittel mit Natron, Ammoniak, Säure oder Chlor, Scheuermittel, Lösungsmittel, Ofenreiniger, Metallschwämme, Metallkratzer und Reinigungsgummis.

Wie reinige ich den Rahmen richtig?

Verwenden Sie heißes Wasser mit Spülmittel und einem weichen Schwamm oder Mikrofasertuch. Mit klarem Wasser abspülen und mit einem weichen Tuch trocknen.

Was tun, wenn die Klebebänder nicht mehr haften?

Sie können Ersatz-Klebebänder bei Miele bestellen. Reinigen Sie die Oberfläche sorgfältig, bevor Sie sie ersetzen.

Ist es möglich, das Kit ohne Holzleisten zu installieren?

Nein, Holzleisten mit einer Mindestdicke von 16 mm sind erforderlich, um die Nischenbreite zu reduzieren und eine korrekte Befestigung zu gewährleisten.

Ist das EBA 2748 Kit mit anderen Mikrowellenmarken kompatibel?

Nein, dieses Kit ist ausschließlich für das Modell Miele M 2241 SC bestimmt. Die Verwendung mit anderen Geräten ist nicht garantiert.

Wo finde ich detaillierte Montagepläne?

Weitere Pläne sind auf der Miele-Website verfügbar. Konsultieren Sie auch das Kapitel 'Installation' des Handbuchs des Herdes M 2241 SC.

BEDIENUNGSANLEITUNG EBA 2748 MIELE

Der EBA 2748 ist für den Einbau des Mikrowellengerätes M 2241 SC in eine 28~1/2~^ (724 mm) breite und 18~1/8~^ (460 mm) oder 18~1/2~^ (470 mm) hohe Nische vorgesehen.

Für den Einbau benötigen Sie die dem Mikrowellengerät M 2241 SC beliegen-den Distanzstücke "R" und "L 19 mm" sowie die Haken und Schrauben.

Damit das Mikrowellengerät sicher vonden Haken gehalten werden kann, muss die Einbaunische von der Breite 28 1/2" (724 mm) auf 22 1/16" (560 mm) verkleinert werden.

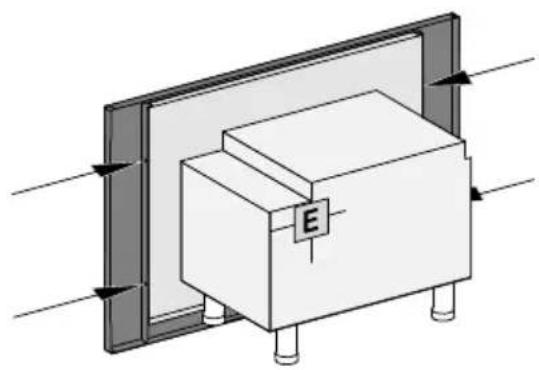

Hierzu müssen zusätzliche Holzleisten E in die Einbaunische eingesetzt werden.

Die Holzleisten E müssen mindestens 5 / 8'' (16 mm) dick und mindestens so lang wie die Distanzstücke sein.

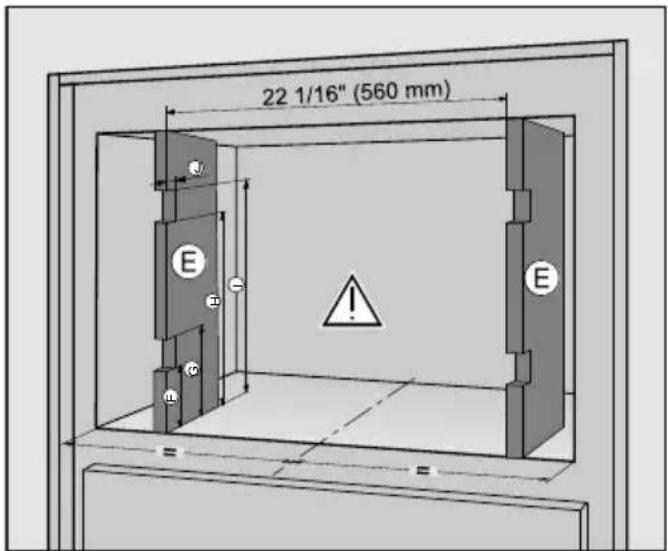

Die Holzleisten E müssen so eingesetzt werden, dass eine mittig angeordnete, verkleinerte Einbaunische mit einer Breite von 22 1/16" (560 mm) entstehen.

F:31/8"(80mm)
G:51/8"(130mm)
:13" (330 mm)
①: 14 15/16" (380 mm)
J:3/8" (10mm)

Besprechen Sie diese Anforderungen mit Ihr Architekten, Kuchenbauer und Installateur.

Beachten Sie bei der Planung unbedingt auch das Kapitel "Installation" in der Gebrauchs- und Montageanweisung des Mikrowellengerates M 2241 SC.

Dort sind unter anderem auch die Vorgaben zur Platzierung des Elektroanschusses detailiert beschrieben.

Weitere Einbauzeichnungen stehen auf der Miele Homepage zur Verfügung.

Lassen Sie die Einbaunische von Ihrem Kuchenbauer oder Schreiner mit den erforderlichen Anschraubmöglichkeiten für die Distanstücks ergänzen.

Befestigen Sie die Clipmuttern (rechts und links an den Seiten des Mikrowellengerates auf Höhe der Schraublocher im EBA 2748.
Nur bei Einbau in eine Nische der Höhe 18 1/2" (470 mm): Montieren Sie die Erhöhungen (B) unter den Standfuß des Mikrowellen gerätes.

Die Front des Mikrowellengerates sollte staub- und fettfrei sein, bevor der EBA 2748 befestigt wird.

■ Reinigen Sie die Front des Mikrowellengerätes, damit die Klebestreifen auf der Rückseite des EBA 2748 dauerhaft kleben.
Entfernen Sie die Schutzstreifen von der Klebefolie auf der Rückseite des EBA 2748.
Schieben den EBA 2748 über die Front des Mikrowellengerates und drücken Sie damit die Klebestreifen fest.
Befestigen Sie den EBA 2748 zusammen with the Schrauben in den Clipmuttern.

de - Mikrowellengerät einbauen

Verwenden Sie das Mikrowellengerät nur im eingebauten Zustand, damit der sichere Betrieb gewährleistet ist.

Mikrowellengerät im Umbauschrank befestigen

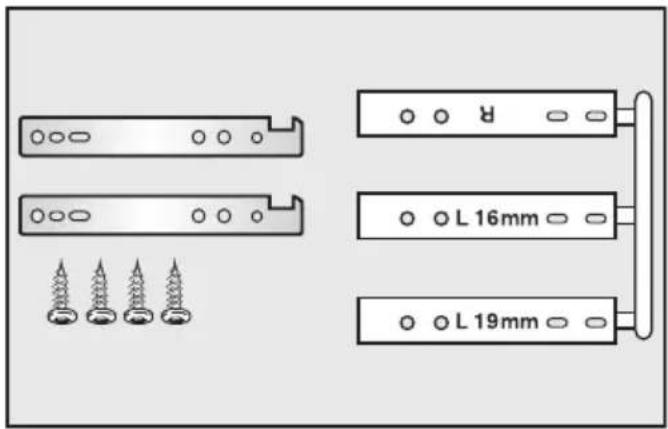

Folgendes Material befindet sich im Zubehör Ihres Mikrowellengerätes M 2241 SC:

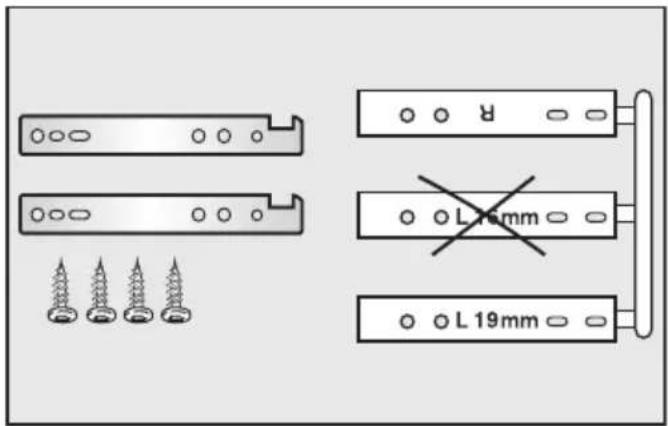

Von den beiden Distanzstücken (L) benötigen Sie nur "L 19 mm".

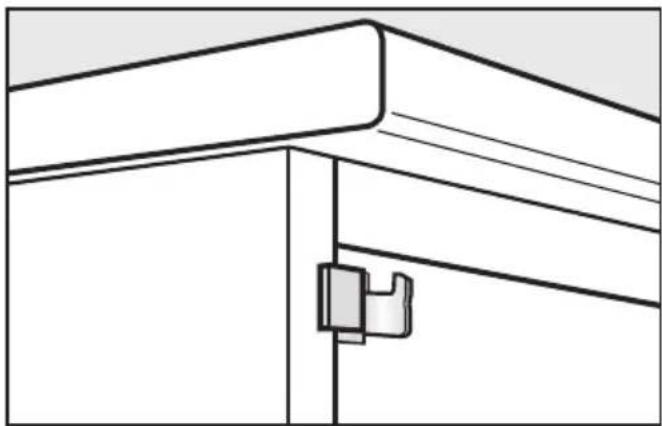

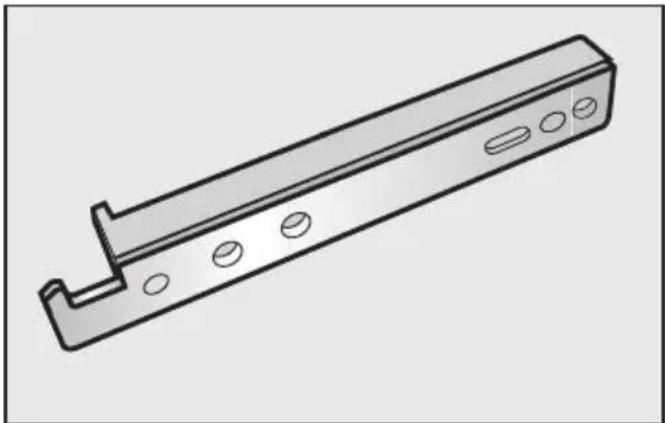

• Verbinden Sie das linke Distanstück (L 19 mm) mit einem Haken.
• Verbinden Sie den anderen Haken mit dem rechten Distanstück (R).

Die Distanzstücke müssen an den eingesetzten, mindestens 5/8 (16 mm) dicken Holzleisten befestigt werden.

Markieren Sie auf beiden Schrank-seiten das Maß für den Abstand der Unterkante der Distanzstücke zum Nischenboden:

Nischenhöhe Abstand
18 1/8" (460,0 mm)	16 9/16" (420,0 mm)
18 1/2" (470,0 mm)	16 15/16" (429,7 mm)

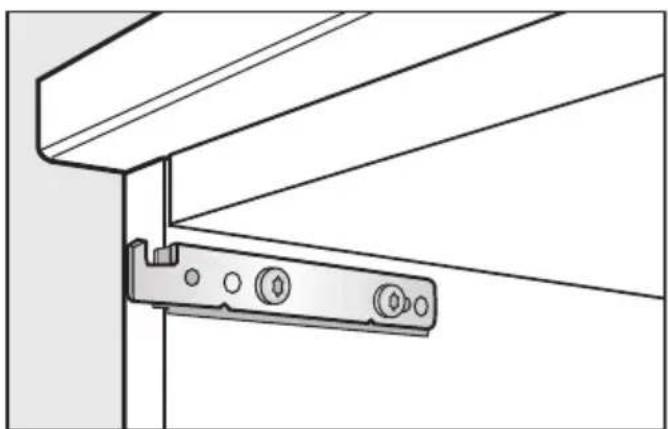

• Halten Sie die Unterkante des Distanzstücks an die markierte Linie und drücken Sie den Anschlag des Distanzstücks gegen die Front der Schrankwand.

Zur Befestigung der beiden Distanstücks mit den Haken setzen Sie jeweils eine Schraube in eines der beiden vorderen Löscher und eine weitere Schraube in die Mitte des hinteren Langlochs.

Das Langloch ermöglicht eine Korrektur der Position. Die beiden zusätzlichen Löscher sind zur Reserve, falls ein erneutes Schrauben erforderlich ist.

Schieben Sie das Mikrowellengerät in den Umbauschrank. Führn Sie damit die Netzanschlussleitung mit dem Netzstecker durch den Umbauschrank.

Fixieren Sie das Mikrowellengerät mit dem Frontrahmen, indem Sie es über die Haken haben und einrasten.
■ Prufen Sie die Fixierung, indem Sie leicht auf den oberen Rand des Fron-trahmens drucken.
Kontrollieren Sie die Ausrichtung.
SchlieBen Sie das Mikrowellengerate elektrisch an.

Verletzungsgefahr durch Stromschlag.

Der Dampf eines Dampfreinigers kann an spannungsführende Teile gelangen und einen Kurzschluss verursachen.

Verwenden Sie zur Reinigung niemals einen Dampfreiniger.

Alle Oberflächen können sich verfahren den oder verändern, wenn Sie ungeeignete Reinigungsmittel verwenden. Insbesondere die Front des Mikrowellengerates wird durch Backofenreiniger beschädigt.

Alle Oberflächen sind kratzempfindlich. Bei Glasflächen konnen Kratzer unter Umständen zum Zerbren führn.

Entfernen Sie Rückstande von Reinigungsmitteln sofort.

Ungeeignete Reinigungsmittel

Um die Oberflächen nicht zu beschädigen, vermeiden Sie bei der Reinigung:

• soda-, ammoniak-, säure- oder chloridhaltige Reinigungsmittel
• kalklosende Reinigungsmittel auf der Front
  -scheuernde Reinigungsmittel (z.B.Scheuerpulver, Scheuermilch, Putzsteine)
  -losemittelhaltige Reinigungsmittel
• Edelstahl-Reinigungsmittel
• Geschirrspulmaschinen-Reiniger
  -Backofenreiniger
• Glasreiniger
• Reinigungsmittel für Glaskeramik-Kochfelder
  -scheuernde harte Schwämme und Bürsten (z.B. Topfschwämme, gebrauchte Schwämme, die noch Reste von Scheuermitteln enthalten)
• Schmutzradierer
• scharfe Metalschaber
• Stahlwolle
• punktuelle Reinigung mit mechanischen Reinigungsmitteln
• Edelstahlspiralen

Wenn Verschmutzungen länger einwirken, lessen sie sich unter Umständen nicht mehr entfernen.

Mehrfache Verwendung ohne zwischenzeitliche Reinigung kann zuerhöhtem Reinigungsaufwand führen.

Entfernen Sie Verschmutzungen am besten sofort.

Verschmutzungen entfernen

Entfernen Sie Verschmutzungen am besten sofort mit warmem Wasser, Handspulmittel und einem sauberen Schwammtuch oder einem sauberen, feuchten Mikrofasertuch.
Entfernen Sie Rückstände von Reinigungsmitteln grundlich mit klarem Wasser.
Trocknen Sie die Oberflächen anschließend mit einem weichen Tuch.

en - Preparing the cabinet niche
