DGS-1100-05PD - Commutateur D-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau manageable EasySmart
Marque	D-Link
Modèle	DGS-1100-05PD
Nombre de ports	5 ports RJ-45 10/100/1000 Mbps
Alimentation PoE	Oui, ports PoE (Power over Ethernet) conformes 802.3af/at
Alimentation électrique	Adaptateur secteur externe 48 V CC (inclus)
Dimensions (L x P x H)	Environ 28 x 18 x 4,4 cm
Poids	Environ 0,5 kg
Gestion	Interface Web intégrée et utilitaire SmartConsole (Windows)
Adresse IP par défaut	10.90.90.90
Mot de passe par défaut	admin
Options de montage	Sur bureau, sur étagère, en armoire 19 pouces ou mural (vis incluses)
Ventilation	Passive (sans ventilateur) pour un fonctionnement silencieux
Entretien et nettoyage	Débrancher l'appareil avant nettoyage. Utiliser un chiffon sec et non pelucheux. Ne pas utiliser de liquide ou d'aérosol.
Consignes de sécurité	Ne pas ouvrir le boîtier. Utiliser uniquement l'adaptateur fourni. Éviter les sources de chaleur et l'humidité.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le support D-Link pour toute intervention.

FOIRE AUX QUESTIONS - DGS-1100-05PD D-LINK

Comment réinitialiser le commutateur aux paramètres d'usine ?

Maintenez enfoncé le bouton Reset à l'avant du commutateur pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Les paramètres d'usine (adresse IP 10.90.90.90, mot de passe admin) seront restaurés.

Quels navigateurs sont compatibles avec l'interface Web ?

L'interface Web fonctionne avec Microsoft Internet Explorer 5.0 (ou ultérieur) et Netscape Navigator 6.2 (ou ultérieur). D'autres navigateurs modernes peuvent également convenir.

Comment connecter le commutateur pour la première fois ?

1. Branchez l'adaptateur secteur et allumez le commutateur. 2. Connectez un câble Ethernet entre un port du commutateur et votre PC. 3. Configurez l'adresse IP du PC sur la même plage (par exemple 10.90.90.x avec masque 255.0.0.0). 4. Ouvrez un navigateur et tapez http://10.90.90.90. 5. Saisissez le mot de passe admin.

Le commutateur prend-il en charge le montage mural ?

Oui, le DGS-1100-05PD dispose de deux trous de fixation sous le boîtier pour un montage mural. Utilisez les vis et chevilles fournies (pour mur en béton ou en bois) en respectant les distances minimales indiquées dans le manuel.

Comment utiliser l'utilitaire SmartConsole ?

L'utilitaire SmartConsole est fourni sur le CD d'installation. Installez-le sur Windows (2000/XP/Vista) en exécutant 'setup.exe' depuis le CD. Lancez-le via Démarrer > Tous les programmes > D-Link SmartConsole Utility. Il détecte automatiquement les commutateurs EasySmart sur le même réseau.

Que faire si l'adresse IP du commutateur est perdue ?

Utilisez l'utilitaire SmartConsole pour détecter le commutateur sur le réseau local. Vous pouvez également effectuer une réinitialisation d'usine (voir question correspondante) pour retrouver l'adresse IP 10.90.90.90.

Le commutateur supporte-t-il le PoE ?

Oui, le modèle DGS-1100-05PD prend en charge l'alimentation via Ethernet (PoE) sur certains ports, conformément aux normes 802.3af/at. Vérifiez les détails dans la fiche technique.

Quels sont les voyants lumineux et leur signification ?

Le commutateur dispose de voyants Alimentation (vert fixe = sous tension), Link/Act par port (vert fixe = liaison établie, clignotant = activité) et éventuellement PoE si applicable.

Comment assurer une bonne ventilation du commutateur ?

Placez le commutateur sur une surface plane et dure. Laissez un espace d'au moins 10 cm autour de l'appareil pour permettre une circulation d'air suffisante. N'obstruez pas les ouïes de ventilation.

Puis-je utiliser le commutateur sans l'interface Web ?

Oui, le commutateur fonctionne immédiatement en mode non géré (plug-and-play) sans configuration. L'interface Web est nécessaire pour activer des fonctionnalités avancées comme les VLAN, la QoS ou la gestion PoE.

MODE D'EMPLOI DGS-1100-05PD D-LINK

À propos de ce guide

Ce guide vous explique, étape par étape, comment configurer tous les EasySmart Switches Web de D-Link. Remarque : il se peut que votre modèle d'appareil diffère légèrement de ceux illustrés dans le présent manuel.

Pour obtenir des informations plus détaillées sur votre switch, ses composants, ses connexions réseau et ses spécifications techniques, reportez-vous au Guide de l'utilisateur fourni dans son emballage.

Étape 1 : déballage

Ouvrez le carton d'expédition et sortez-en le contenu avec précaution. Le Guide de l'utilisateur contient une liste des éléments devant se trouver dans l'emballage ; en vous y reportant, vérifiez que tous les composants sont présents et en parfait état. Si un élément est absent ou détérioré, contactez votre revendeur D-Link pour en obtenir un nouveau.

• Un EasySmart Switch Web D-Link
• Un support pour montage en armoire
• Un cordon d'alimentation
• Le CD du Guide de l'utilisateur, incluant l'utilitaire SmartConsole
• Un guide de démarrage multilingue
• Un kit d'accessoire pour mise à la terre d'une vis

Étape 2 : installation du switch

Pour installer et utiliser le switch en toute sécurité, nous vous recommandons de procéder comme suit :

• Inspectez le cordon d'alimentation et assurez-vous qu'il est parfaitement relié au connecteur d'alimentation secteur.
  ♦ Vérifiez que le switch présente une dissipation de chaleur adaptée et qu'il est entouré d'un espace suffisant pour garantir une bonne ventilation.
  ♦ Ne posez pas d'objets lourds sur le switch.

Installation sur un bureau ou sur une étagère

Pour installer le switch sur un bureau ou une étagère, vous devez ajouter les pieds en caoutchouc fournis aux quatre coins de sa base. À des fins de ventilation, prévoyez un espace suffisant entre l'appareil et les objets environnants.

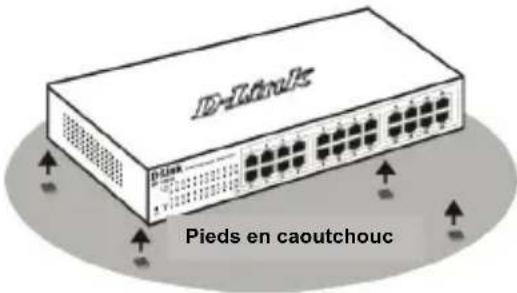

Figure 1. Fixation des pieds en caoutchouc

Installation dans une armoire

Vous pouvez monter votre switch dans une armoire 11 pouces EIA standard, à insérer dans une armoire de câblage avec d'autres équipements. Pour cela, installez les supports sur les panneaux latéraux du switch (un de chaque côté) et fixez-les à l'aide des vis fournies.

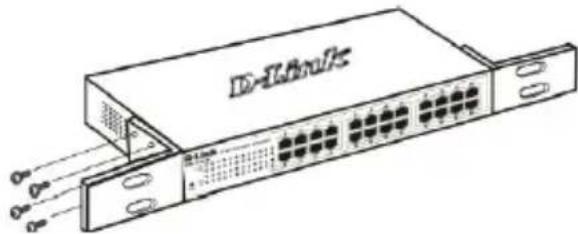

Figure 2. Fixation des supports de montage

Utilisez ensuite les vis fournies pour monter le switch dans l'armoire.

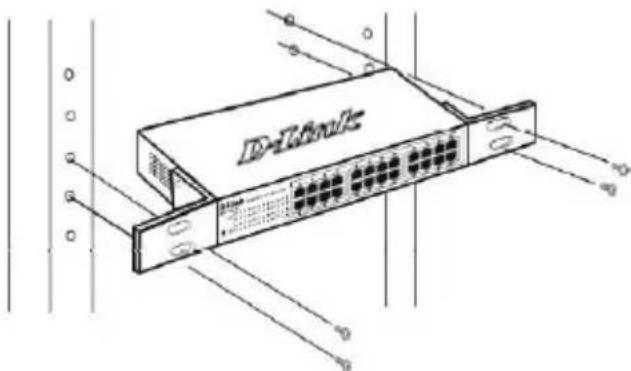

Figure 3. Installation du switch dans une armoire de taille standard

Installation du commutateur sur un mur (montage mural)

Le commutateur DGS-1100 au format PC peut également être installé sur un mur. À cet effet, deux trous de fixation sont prévus sous le commutateur. Veuillez vous assurer que le panneau avant soit bien en vue afin que les voyants lumineux soient visibles. Veuillez vous reporter aux illustrations ci-dessous :

A.) Installation sur un mur en béton
1. Insérez les chevilles nylon dans le mur en béton.
2. Serrez les vis T3 x 15L dans les chevilles nylon.
3. Accrochez le commutateur sur les vis, les trous de fixation se trouvant sur la partie inférieure du périphérique. L'installation est maintenant terminée.
B.) Installation sur un mur en bois
1. Serrez les vis T3 x 15L dans le mur en bois.
2. Accrochez le commutateur sur les vis, les trous de fixation se trouvant sur la partie inférieure du périphérique. L'installation est maintenant terminée.

(1) Minimum 19 mm pour un mur en bois.
(2) Minimum 7 cm pour un mur en

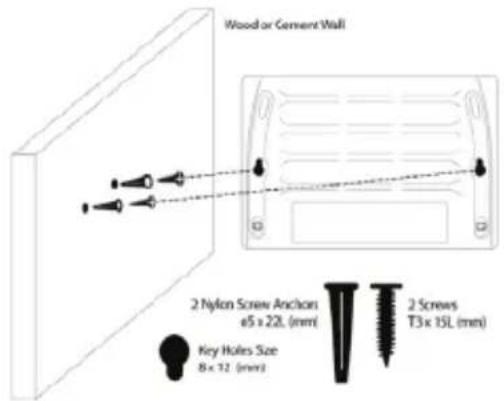

Figure4. Installation d'un commutateur au format PC sur un mur

Étape 3 : raccordement au secteur

À présent, reliez le switch à une prise de courant (de préférence mise à la terre et dotée d'un parasurtenseur) à l'aide du cordon d'alimentation secteur branché à l'arrière du switch.

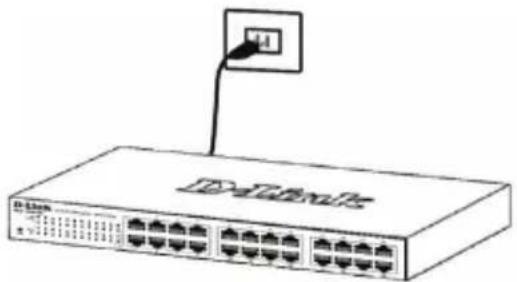

Figure 5. Raccordement du switch à une prise de courant

Panne de courant

En cas de panne de courant, par précaution, débranchez le switch. Rebranchez-le une fois le courant rétabli.

Options d'administration

Le commutateur EasySmart de D-Link peut être géré par le biais d'un navigateur Web ou via un PC utilisant l'utilitaire SmartConsole.

Si vous ne voulez gérez qu'un seul commutateur EasySmart de D-Link, l'option Web est préférable. Chaque commutateur doit posséder sa propre adresse IP pour communiquer avec le Web ; l'adresse IP du PC doit se trouver sur la même plage que celle du commutateur.

Cependant, si vous voulez gérez plusieurs commutateurs EasySmart de D-Link, l'utilitaire SmartConsole est une meilleure option. En effet, il vous évite de devoir changer l'adresse IP de votre PC et facilite la configuration initiale de plusieurs commutateurs EasySmart. Reportez-vous aux instructions d'installation détaillées suivantes concernant la gestion Web et l'utilitaire SmartConsole.

Interface de gestion Web

Une fois l'installation physique effectuée, vous pouvez configurer le switch, surveiller les voyants et afficher des graphiques de statistiques à l'aide d'un navigateur Web (Netscape Navigator version 6.2 ou supérieure, ou Microsoft® Internet Explorer version 5.0 ou supérieure, par exemple).

Pour commencer la configuration Web de votre unité, vous avez besoin des éléments suivants :

• PC équipé d'une connexion Ethernet RJ-45
- Câble Ethernet standard

Étape 1

Connectez une extrémité du câble Ethernet à l'un des ports disponibles sur le panneau avant du switch et l'autre extrémité au port Ethernet de l'ordinateur.

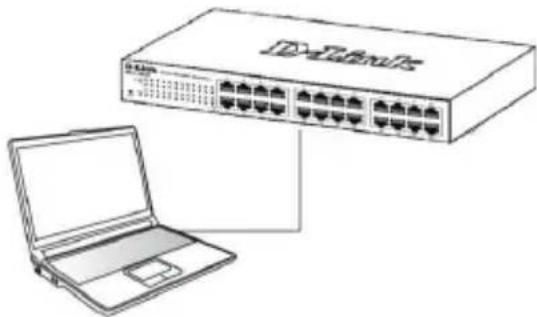

Figure 6. Branchement du câble Ethernet

Étape 2

Pour pouvoir ouvrir une session et configurer le commutateur via une connexion Ethernet, l'adresse IP du PC doit être dans la même plage que celle du commutateur. Par exemple, si l'adresse IP du commutateur est 10.90.90.90, l'adresse IP du PC doit être 10.x.y.z (où x et y sont compris entre 0 et 254 et z est compris entre 1 et 254) et son masque de sous-réseau doit être 255.0.0.0.

Ouvrez votre navigateur Web et, dans la barre d'adresse, tapez http://10.90.90.90 (adresse IP par défaut). Ensuite, appuyez sur .

Figure 7. Saisie de l'adresse IP 10.90.90.90 dans le navigateur Web

Vous pouvez également accéder à la configuration Web via l'utilitaire SmartConsole. Ouvrez l'utilitaire SmartConsole et, dans la liste des switches, double-cliquez sur celui de votre choix. La configuration Web est automatiquement chargée dans votre navigateur Web.

REMARQUE : L'adresse IP par défaut du switch est 10.90.90.90 ; son masque de sous-réseau est 255.0.0.0 et sa passerelle par défaut, 0.0.0.0

Étape 3

Lorsque la boîte de connexion suivante apparaît, entrez le mot de passe « admin ». Appuyez sur OK pour ouvrir la fenêtre de configuration principale.

Figure 8. Fenêtre d'authentication utilisateur

Utilitaire SmartConsole

L'utilitaire SmartConsole est inclus dans le CD d'installation. Il s'agit d'un programme de détection des EasySmart Switches connectés au même segment de réseau de niveau 2 que le PC. Cet outil concerne uniquement les PC exécutant Windows 2000, Windows XP et Windows Vista x64/86. Vous pouvez procéder de deux manières pour installer cet utilitaire : en lançant le programme d'installation automatique présent sur le CD ou manuellement.

Remarque : avant d'installer la dernière version de l'utilitaire SmartConsole, veillez à supprimer toute installation précédente.

Option 1 : la procédure suivante vous permet d'installer l'utilitaire SmartConsole via le programme d'installation automatique du CD.

1. Insérez le CD de l'utilitaire dans le lecteur de CD-ROM.
2. Le programme d'installation automatique apparaît.
3. Cliquez sur le bouton "Install SmartConsole Utility" (Installer l'utilitaire SmartConsole). Un assistant vous guidera tout au long du processus.
4. Une fois l'utilitaire installé, ouvrez-le en cliquant sur Démarrer > Tous les programmes > D-Link SmartConsole Utility (Utilitaire D-Link SmartConsole).
5. Connectez le EasySmart Switch au même segment de réseau de niveau 2 que le PC et détectez les Smart Switches présents via l'utilitaire SmartConsole.

Option 2 : la procédure suivante vous permet d'installer l'utilitaire SmartConsole manuellement.

1. Insérez le CD de l'utilitaire dans le lecteur de CD-ROM.
2. Dans le menu Démarrer du bureau Windows, choisissez Exécuter.
3. Dans la boîte de dialogue Exécuter, tapez D:\D-Link SmartConsole Utility\setup.exe (où D:\ correspond à votre lecteur de CD-ROM), puis cliquez sur OK.
4. Pour installer l'utilitaire, suivez les instructions affichées à l'écran.
5. Une fois l'installation terminée, sélectionnez Démarrer > Tous les programmes > D-Link SmartConsole Utility (Utilitaire D-Link SmartConsole), puis lancez l'utilitaire SmartConsole-
6. Connectez le EasySmart Switch au même segment de réseau de niveau 2 que le PC et détectez les EasySmart Switches présents via l'utilitaire SmartConsole.

Pour une présentation détaillée des fonctions de l'utilitaire SmartConsole, consultez la présentation qui lui est consacrée dans le Guide de l'utilisateur.

Notes
