Тип продукта	Управляемый сетевой коммутатор EasySmart
Бренд	D-Link
Модель	DGS-1100-05PD
Количество портов	5 портов RJ-45 10/100/1000 Мбит/с
Питание PoE	Да, порты PoE (Power over Ethernet) совместимы с 802.3af/at
Электропитание	Внешний адаптер питания 48 В пост. тока (в комплекте)
Размеры (Д x Ш x В)	Примерно 28 x 18 x 4,4 см
Вес	Примерно 0,5 кг
Управление	Встроенный веб-интерфейс и утилита SmartConsole (Windows)
IP-адрес по умолчанию	10.90.90.90
Пароль по умолчанию	admin
Варианты установки	На столе, на полке, в 19-дюймовой стойке или на стене (винты в комплекте)
Вентиляция	Пассивная (без вентилятора) для бесшумной работы
Обслуживание и очистка	Перед очисткой отключите устройство от сети. Используйте сухую безворсовую ткань. Не используйте жидкости или аэрозоли.
Меры безопасности	Не открывайте корпус. Используйте только прилагаемый адаптер. Избегайте источников тепла и влажности.
Запчасти и ремонтопригодность	Нет деталей, пригодных для ремонта пользователем. Для любого вмешательства обращайтесь в службу поддержки D-Link.

Часто задаваемые вопросы - DGS-1100-05PD D-LINK

Как сбросить коммутатор до заводских настроек?

Нажмите и удерживайте кнопку Reset на передней панели коммутатора примерно 10 секунд до мигания индикаторов. Заводские настройки (IP-адрес 10.90.90.90, пароль admin) будут восстановлены.

Какие браузеры совместимы с веб-интерфейсом?

Веб-интерфейс работает с Microsoft Internet Explorer 5.0 (или новее) и Netscape Navigator 6.2 (или новее). Другие современные браузеры также могут подойти.

Как подключить коммутатор в первый раз?

1. Подключите адаптер питания и включите коммутатор. 2. Подключите кабель Ethernet между портом коммутатора и вашим ПК. 3. Настройте IP-адрес ПК в той же подсети (например, 10.90.90.x с маской 255.0.0.0). 4. Откройте браузер и введите http://10.90.90.90. 5. Введите пароль admin.

Поддерживает ли коммутатор настенный монтаж?

Да, DGS-1100-05PD имеет два крепежных отверстия под корпусом для настенного монтажа. Используйте прилагаемые винты и дюбели (для бетонной или деревянной стены), соблюдая минимальные расстояния, указанные в руководстве.

Как использовать утилиту SmartConsole?

Утилита SmartConsole прилагается на установочном компакт-диске. Установите ее на Windows (2000/XP/Vista), запустив 'setup.exe' с диска. Запустите через Пуск > Все программы > D-Link SmartConsole Utility. Она автоматически обнаруживает коммутаторы EasySmart в той же сети.

Что делать, если IP-адрес коммутатора потерян?

Используйте утилиту SmartConsole для обнаружения коммутатора в локальной сети. Также можно выполнить сброс до заводских настроек (см. соответствующий вопрос), чтобы восстановить IP-адрес 10.90.90.90.

Поддерживает ли коммутатор PoE?

Да, модель DGS-1100-05PD поддерживает питание через Ethernet (PoE) на некоторых портах в соответствии со стандартами 802.3af/at. Проверьте подробности в техническом описании.

Какие светодиоды и что они означают?

Коммутатор имеет индикаторы Питание (зеленый постоянно = питание включено), Link/Act на каждый порт (зеленый постоянно = соединение установлено, мигает = активность) и, возможно, PoE, если применимо.

Как обеспечить хорошую вентиляцию коммутатора?

Разместите коммутатор на ровной твердой поверхности. Оставьте пространство не менее 10 см вокруг устройства для достаточной циркуляции воздуха. Не закрывайте вентиляционные отверстия.

Можно ли использовать коммутатор без веб-интерфейса?

Да, коммутатор сразу работает в неуправляемом режиме (plug-and-play) без настройки. Веб-интерфейс необходим для активации расширенных функций, таких как VLAN, QoS или управление PoE.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DGS-1100-05PD D-LINK

Краткое руководство пользователя

快速安装指南

Guia inicial

Petunjuk Pemasangan

本製品のご利用にあたって

About This Guide

Данное руководство содержит пошаговые инструкции для настройки всех коммутаторов серии D-Link EasySmart. Пожалуйста, имейте в виду, что приобретенная модель может незначительно отличаться от изображенной на иллюстрациях. За более подробной информацией о коммутаторе, его компонентах, подключении к сети и технической спецификацией, пожалуйста, обратитесь к руководству пользователя, включенного в комплект поставки коммутатора.

Шаг 1 – Распаковка

Откройте коробку и аккуратно достаньте ее содержимое. Пожалуйста, сверьтесь со списком комплекта поставки, расположенным в руководстве пользователя. Если какой-то из этих элементов отсутствует или поврежден, пожалуйста, обратитесь к продавцу для замены.

• Один коммутатор D-Link EasySmart
• Кронштейны для монтажа в стойку
• Шнур питания
• Компакт-диск с руководством пользователя и утилитой SmartConsole
• Одно мультиязычное руководство по быстрой установке
• Комплект для заземления

Шаг 2 – Установка коммутатора

Для безопасной работы и установки коммутатора необходимо сделать следующие шаги:

♦ Визуально проверьте силовой кабель и убедитесь в безопасности его подключения к разъему питания переменного тока
♦ Убедитесь, что вокруг коммутатора достаточно пространства для вентиляции
- Не размещайте тяжелые или нагревающиеся объекты на коммутаторе

Установка на стол или поверхность

При установке коммутатора на стол или какую-нибудь поверхность, необходимо прикрепить к нему поставляемые вместе с ним резиновые ножки. Самоклеющиеся ножки крепятся на дне устройства по его углам. Обеспечьте достаточное пространство для вентиляции между устройством и объектами вокруг него.

Рисунок 1. Крепление резиновых ножек

Установка в стойку

Коммутатор допускает установку в 11-дюймовую стойку EIA, которая, как правило, размещается в серверной комнате вместе с другим оборудованием. Прикрепите монтажные уголки к боковым панелям коммутатора (по одному с каждой стороны) и закрепите их прилагаемыми винтами.

Рисунок 2. Крепление монтажных уголков

Затем, используя винты от стойки, закрепите на ней коммутатор.

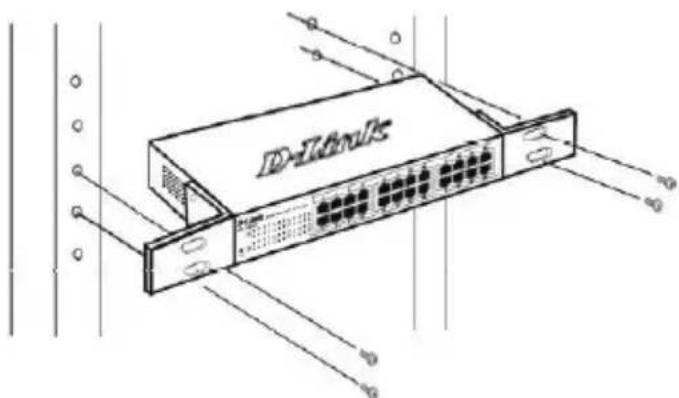

Рисунок 3. Установка коммутатора в стандартную стойку

Крепление коммутатора к стене

Коммутатор DGS-1100 настольного размера также может быть прикреплен к стене. Для этой цели на нижней части коммутатора предусмотрены два разъема крепления. Пожалуйста, убедитесь в том, что передняя панель расположена таким образом, что видны индикаторы. Пожалуйста, обратитесь к расположенным ниже иллюстрациям:

A.) Крепление к бетонной стене

1. Закрепите нейлоновые дюбели в бетонной стене.

2. Вкрутите шурупы Т3 x 15L в нейлоновые дюбели.

3. Повесьте коммутатор крепежными отверстиями нижней части на шурупы; монтаж завершен.

В.) Крепление к деревянной стене

1. Вкрутите шурупы Т3 x 15L в деревянную стену.

2. Повесьте коммутатор крепежными отверстиями нижней части на шурупы; монтаж завершен.

(1) 3/4 дюйма - минимум для деревянной стены.

(2) 3 дюйма - минимум для бетонной стены.

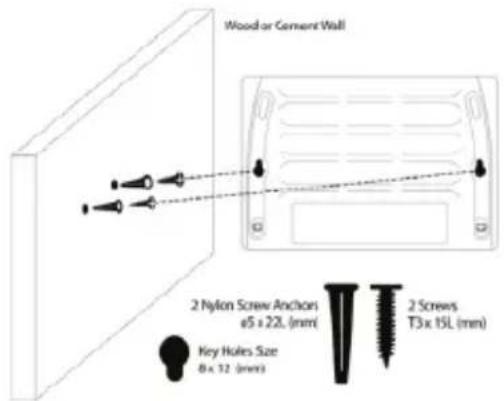

Рисунок 4. Крепление настольного коммутатора к стене

Шаг 3 – Подключение кабеля питания переменного тока

На данном шаге подключите кабель питания к розетке сети питания (желательно заземленной и защищенной от перепадов напряжения).

Шаг 3 – Подключение кабеля питания переменного тока

На данном шаге подключите кабель питания к розетке сети питания (желательно заземленной и защищенной от перепадов напряжения).

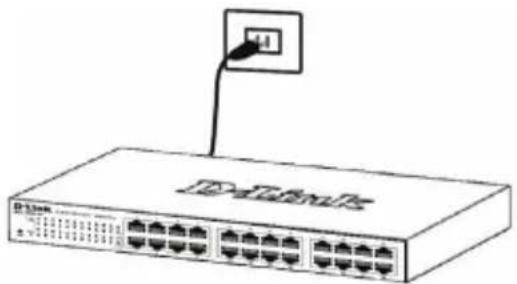

Рисунок 5. Подключение коммутатора к розетке

Сбой питания

В случае сбоя питания коммутатор должен быть отключен. При восстановлении питания включите его снова.

Функции управления

Управление коммутатором D-Link серии EasySmart осуществляется через web-браузер или через любой компьютер с помощью утилиты SmartConsole.

Если пользователю требуется управление только одним коммутатором D-Link серии EasySmart, следует выбрать управление на основе web-интерфейса. Каждому коммутатору должен быть назначен собственный IP-адрес, который используется для доступа к web-интерфейсу управления, компьютер должен обладать IP-адресом в той же сети, что и коммутатор.

Тем не менее, для управления несколькими коммутаторами D-Link серии EasySmart следует использовать утилиту SmartConsole. Использование утилиты SmartConsole исключает необходимость изменять IP-адрес компьютера и обеспечивает легкую начальную установку коммутаторов EasySmart. Пожалуйста, обратитесь к подробным инструкциям по установке для управления через web-интерфейс и утилиту SmartConsole.

Управление на основе Web-интерфейса

После успешной установки можно начать настройку коммутатора, следить за индикаторами на панели, и отображать графическую статистику с помощью Web-браузера, такого как Netscape Navigator (версии 6.2 и выше) или Microsoft ^® Internet Explorer (версии 5.0 и выше).

Для Web-настройки устройства необходимо следующее оборудование:

- Компьютер с разъемом RJ-45 для Ethernet-соединения

• Стандартный кабель Ethernet

Waz 1

Подключите кабель Ethernet к любому порту на передней панели коммутатора и к порту Ethernet на компьютере.

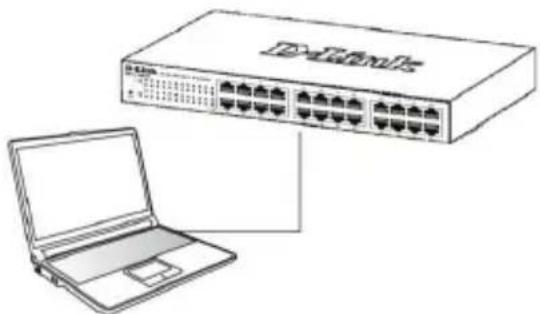

Рисунок 6. Подключение Ethernet-кабеля

Шаа 2

Чтобы зарегистрироваться и настроить коммутатор через Ethernet-соединение, необходимо назначить компьютеру IP-адрес из того же диапазона, что и IP-адрес коммутатора. Например, если коммутатору присвоен IP-адрес 10.90.90.90, то компьютеру необходимо присвоить IP-адрес вида 10.x.y.z (где x/y – числа от 0 до 254, а z – число от 1 до 254) и маску подсети 255.0.0.0.

Рисунок 7. Введите IP-адрес 10.90.90.90 в адресной строке Web-браузера

К Web-настройке также можно получить доступ с помощью утилиты SmartConsole Utility. Запустите утилиту SmartConsole Utility и дважды нажмите на нужный коммутатор из списка устройств. Это автоматически загрузит Web-конфигуратор в Webбраузере.

ПРИМЕЧАНИЕ: На

коммутаторах по умолчанию используется IP-адрес 10.90.90.90 с маской подсети - 255.0.0.0 и шлюзом по умолчанию - 0.0.0.0

Шаа 3

После того как появится окно регистрации, введите "admin" в поле пароля. Нажмите OK для входа в главное окно конфигурации.

Рисунок 8. Окно аутентификации пользователя

Утилита SmartConsole

Утилита SmartConsole, включенная в установочный компакт-диск, является программой для обнаружения Smart-коммутаторов в одном сетевом сегменте 2 уровня, подключенных к компьютеру. Данную утилиту можно установить только на компьютеры под управлением следующих операционных систем: Windows 2000, Windows XP и Windows Vista x64/86. Имеется два варианта установки утилиты SmartConsole, первый – через программу автозапуска на установочном компакт-диске и другой – установка вручную.

Примечание: Перед установкой последней версии SmartConsole, пожалуйста, убедитесь в том, что любая старая версия утилиты SmartConsole удалена из компьютера.

Вариант 1: Следуйте за этими шагами по установке утилиты SmartConsole через программу автозагрузки на установочном компакт-диске.

1. Поместите компакт-диск с утилитой в привод CD-ROM.
2. Программа автозагрузки откроется автоматически
3. Нажмите на кнопку "Install SmartConsole Utility" (Установить утилиту SmartConsole) и мастер установки проведет через процесс установки.
4. После окончания установки утилиты SmartConsole можно запустить ее, нажав на Пуск > Программы > D-Link SmartConsole Utility.
5. Подключите коммутатор серии EasySmart к тому же самому сетевому сегменту 2 уровня, что и компьютер и используйте утилиту SmartConsole для обнаружения коммутаторов EasySmart.

Вариант 2: Следуйте этим шагам по установке утилиты SmartConsole вручную.

1. Поместите компакт-диск с утилитой в привод CD-ROM.
2. Из меню Пуск на рабочем столе Windows, выберите Выполнить.
3. В диалоговом окне Запуск программы, введите D:\D-Link SmartConsole Utility\setup.exe (где D:\ - буква привода CD-ROM) и нажмите OK.
4. Следуйте инструкциям на экране для установки утилиты.
5. После завершения установки, нажмите Пуск > Программы > D-Link SmartConsole Utility и запустите утилиту SmartConsole.
6. Подключите коммутатор Smart к тому же сетевому сегменту 2 уровня, что и компьютер, затем используйте утилиту SmartConsole для обнаружения коммутаторов Smart.

За детальной информацией по функциям утилиты SmartConsole, пожалуйста, обратитесь к описанию утилиты SmartConsole в руководстве пользователя.
