UDDS2 - Dongle V7 - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station d'accueil universelle
Marque	V7
Modèle	UDDS2
Connecteurs vidéo	1x HDMI, 1x DVI (avec adaptateur DVI vers VGA inclus)
Connecteurs USB	2x USB 3.2 Gen 1, 4x USB 2.0
Réseau	Ethernet Gigabit (RJ45) 10/100/1000 Mbit/s
Audio	Prise casque 3,5 mm, prise microphone 3,5 mm
Résolution vidéo maximale	Écran unique : 2K (2048 x 1152) ; Double écran : 2K
Alimentation	Entrée 100-240 V AC, sortie 12 V / 2 A
Température de fonctionnement	0 à 35 °C
Température de stockage	-10 à 70 °C
Certifications	CE, FCC, RoHS
Contenu de l'emballage	Station d'accueil, adaptateur secteur 12 V, adaptateur DVI vers VGA, câble USB 3.2 Gen 1, guide de démarrage rapide
Entretien	Nettoyer avec un chiffon sec
Sécurité	Respecter les consignes de sécurité : utiliser uniquement l'alimentation fournie, éviter l'humidité, ne pas démonter

FOIRE AUX QUESTIONS - UDDS2 V7

Comment installer la station d'accueil V7 UDDS2 ?

Connectez la station d'accueil à votre ordinateur à l'aide du câble USB 3.2 Gen 1 fourni, sur un port USB 3.0 ou supérieur. Branchez l'adaptateur d'alimentation 12 V. Installez les derniers pilotes DisplayLink depuis www.displaylink.com/downloads.

Quels pilotes sont nécessaires pour la UDDS2 ?

La station utilise la technologie DisplayLink. Téléchargez et installez les pilotes DisplayLink les plus récents depuis www.displaylink.com/downloads. Assurez-vous également d'avoir les derniers pilotes de chipset de votre ordinateur.

Puis-je connecter deux écrans simultanément ?

Oui, la UDDS2 prend en charge l'affichage sur deux écrans externes (via HDMI et DVI) avec une résolution individuelle maximale de 2048 x 1152 (2K). Les deux écrans fonctionnent en mode étendu ou miroir.

Quelle est la résolution maximale supportée ?

La résolution maximale pour un seul écran est de 2048 x 1152 (2K). Cette résolution est également supportée pour les deux écrans en configuration double affichage.

La station d'accueil fonctionne-t-elle avec un Mac ?

Oui, la UDDS2 est compatible avec les ordinateurs Mac, à condition d'installer les pilotes DisplayLink appropriés pour macOS. Consultez le site de DisplayLink pour la compatibilité macOS.

Comment résoudre les problèmes de connexion USB ?

Vérifiez que vous utilisez le câble USB fourni et un port USB 3.2 Gen 1 ou supérieur. Désactivez les paramètres d'économie d'énergie USB dans votre système d'exploitation. Assurez-vous d'utiliser l'alimentation externe. Consultez support.displaylink.com.

Puis-je utiliser la station d'accueil sans alimentation externe ?

Non, la station d'accueil nécessite l'adaptateur d'alimentation 12 V fourni pour fonctionner correctement, surtout si des périphériques USB ou des écrans sont connectés.

Que faire si l'écran ne s'affiche pas ?

Vérifiez que le câble vidéo est bien connecté, que l'écran est allumé et que l'entrée source est correcte. Assurez-vous d'avoir installé les pilotes DisplayLink. Essayez de redémarrer l'ordinateur ou de changer de port USB.

Comment nettoyer la station d'accueil ?

Débranchez la station d'accueil et nettoyez-la avec un chiffon doux et sec. N'utilisez pas de liquides, de solvants ni de produits abrasifs.

Où trouver les derniers pilotes et mises à jour ?

Téléchargez les pilotes DisplayLink sur www.displaylink.com/downloads. Pour les pilotes spécifiques à votre ordinateur (chipset, BIOS), consultez le site du fabricant. Visitez aussi www.v7world.com pour les ressources produit.

MODE D'EMPLOI UDDS2 V7

Ce document contient des informations protégées par le droit d'auteur. Tous droits réservés. Aucune partie de ce manuel ne peut être reproduite par quelque moyen mécanique ou électronique ou quelque autre forme que ce soit, sans l'autorisation écrite au préalable du fabricant.

Marques

Toutes les marques et les marques déposées sont détenues par leurs entreprises ou propriétaires respectifs.

Contenu de l'emballage

• Station d'accueil universelle USB 3.2 Gen 1
- Adaptateur d'alimentation 12 V
- Adaptateur DVI vers VGA
• Câble USB 3.2 Gen 1
• Guide de démarrage rapide

IMPORTANT

• Rendez-vous sur www.v7world.com pour obtenir les derniers téléchargements pour ce produit.
• Assurez-vous de connecter la station d'accueil à l'aide du câble USB fourni au port USB le plus rapide de votre ordinateur (USB-C, USB 3.2 Gen 1 ou supérieur).
• Assurez-vous d'utiliser l'alimentation électrique fournie avec votre station d'accueil.
• Vérifiez que tous les câbles et périphériques fonctionnent correctement en les utilisant lorsqu'ils sont directement branchés à votre ordinateur.
• Assurez-vous d'utiliser le dernier logiciel de DisplayLink : www.displaylink.com/downloads.
• Assurez-vous d'utiliser les derniers pilotes et logiciels du fabricant de votre ordinateur, notamment les pilotes du chipset, les mises à jour du firmware, les BIOS, etc.
• Vérifiez que vous n'avez pas défini le paramètre du mode d'économie d'énergie du système d'exploitation de votre ordinateur pour qu'il désactive la connectivité USB. Les périphériques d'entrée USB risqueraient de ne pas être détectés si le mode d'économie d'énergie est activé, et vous ne pourrez pas sortir votre ordinateur de la veille.
• Autres options de résolution des problèmes : support.displaylink.com.

Vous rencontrez encore des problèmes ?

Contactez notre service client sur www.v7world.com.

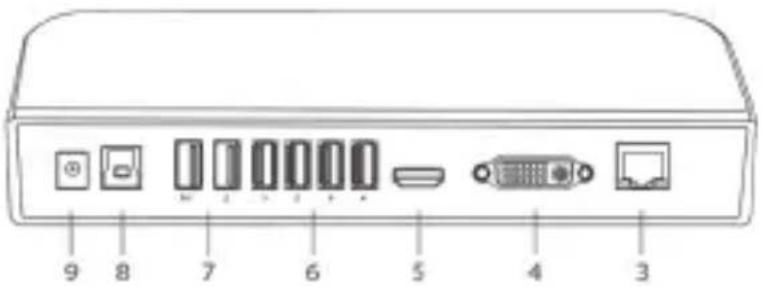

APERÇU

9 8 7 6 5 4 3

1. Sortie casque.
2. Sortie microphone.
3. Gigabit LAN : branchez un câble Ethernet au port Gigabit LAN pour bénéficier d'une interface haut débit.
4. DVI : branchez un écran DVI avec une résolution maximale de 2048 x 1152.
5. HDMI : branchez un écran HDMI avec une résolution maximale de 2048 x 1152.
6. 4 ports USB 2.0 pouvant accueillir tous les appareils USB 2.0.
7. 2 appareils compatibles USB 3.2 Gen 1, rétrocompatibles avec les appareils USB 2.0 et 1.1.
8. USB 3.2 Gen 1 IN : branchez la station d'accueil universelle à un port USB 3.2 Gen 1 libre sur votre ordinateur portable, votre PC ou un autre appareil.
9. Prise d'alimentation CC : sert à brancher l'adaptateur d'alimentation CC à la station d'accueil universelle.

SPÉCIFICATIONS

Connecteurs 1 x HDMI	1.41 x DVI2 x USB A 3.2 Gén. 14 x USB A 2.0Ethernet RJ45Connecteur casque/micro
Résolution vidéo Écran	unique : 2KÉcran double : 2K
Vitesse Ethernet 10/100/1 000 Mbit/s
Audio TRS 3,5 mm
Tension d'entrée 100-240 V AC
Tension de sortie 12 V/2 A
Température de fonctionnement	0 à 35 °C
Température de stockage	-10 à 70 °C
Sécurité et certifications	CE, FCC, ROHS

Consignes de sécurité du produit :

Veuillez consulter ce guide pour prendre connaissance d'informations importantes sur la sécurité et la santé, ainsi que des informations réglementaires.

Attention : tout défaut de configuration, d'utilisation et d'entretien de ce produit peut augmenter le risque de blessures graves, entraîner la mort ou causer des dommages à cet appareil ou à d'autres dispositifs. Lisez ces instructions et conservez tous les manuels et instructions imprimés pour vous y référer ultérieurement.

Les consignes de sécurité de ce produit contiennent des informations importantes concernant de nombreux produits V7. Veuillez vous reporter aux sections qui s'appliquent à la fonctionnalité concernée de votre appareil.

Appareils à alimentation CA : ces précautions s'appliquent à tous les produits qui se branchent sur une prise de courant murale standard. Le non-respect des précautions suivantes peut entraîner des blessures graves ou la mort par électrocution ou incendie, et risque d'endommager l'appareil.

Pour choisir une source d'alimentation adaptée à votre appareil :

• Utiliser uniquement le bloc et le câble d'alimentation électrique fournis avec votre appareil ou confiés par un centre de réparation agréé.
• S'assurer que votre prise électrique fournit le type de courant indiqué sur le bloc d'alimentation (en termes de tension [V] et de fréquence [Hz]). Si vous ne connaissez pas le type d'alimentation électrique de votre logement, consultez un électricien qualifié.
• Ne pas utiliser de sources d'alimentation non standards telles que des générateurs ou des onduleurs, même si la tension et la fréquence semblent acceptables. Utiliser uniquement des prises murales standards pour l'alimentation CA.
• Ne pas surcharger votre prise murale, votre rallonge, votre multiprise ou toute autre prise électrique. S'assurer qu'elles sont conçues pour supporter le courant total (en ampères [A]) consommé par l'appareil (indiqué sur le bloc d'alimentation) et par tout autre appareil branché sur le même circuit.
• Pour éviter d'endommager les câbles d'alimentation et l'alimentation électrique :
• Disposer les câbles d'alimentation à un endroit où personne ne marchera dessus.
• Éviter que les câbles soient pincés ou fortement pliés, en particulier aux points de connexion avec la prise électrique, le bloc d'alimentation et l'appareil.
• Éviter de tirer, nouer, plier fortement ou manipuler d'une autre façon inappropriée les câbles d'alimentation.
• Ne pas exposer les câbles d'alimentation à des sources de chaleur.
• Tenir les enfants et les animaux domestiques à l'écart des câbles d'alimentation. Ne pas les laisser les porter à la bouche ou les mordre.
• Pour débrancher le câble d'alimentation, tirer sur la fiche, et non sur le câble.
• Le débrancher pendant les orages ou lorsqu'il n'est pas utilisé pendant longtemps.

Si un câble d'alimentation ou un bloc d'alimentation est endommagé de quelque manière que ce soit, cesser immédiatement de l'utiliser. Débrancher l'appareil pendant les orages ou lorsqu'il n'est pas utilisé pendant longtemps. Pour les appareils dotés d'un câble d'alimentation CA qui se branche à l'alimentation électrique ou à l'équipement lui-même, brancher le câble d'alimentation en suivant toujours les instructions suivantes :

• Brancher le câble d'alimentation au bloc d'alimentation ou à l'équipement en l'enfonçant jusqu'à ce qu'il bute.
• Brancher l'autre extrémité du câble d'alimentation à la prise murale.

Ne pas tenter d'effectuer des réparations. Ne pas essayer de démonter, désassembler, réparer ou modifier les périphériques matériels ou l'alimentation électrique. Il en résulterait un risque de choc électronique ou d'autres dangers. Tout signe indiquant une tentative quelconque de désassemblage et/ou de modification de l'appareil, y compris des écaillages, perforations ou retraits d'étiquettes, entraînera l'annulation de la garantie limitée.

Ne pas utiliser l'appareil de façon abusive : ne pas immerger l'appareil dans un quelconque liquide ni l'exposer à l'humidité. Nettoyer uniquement avec un chiffon sec. Ne pas utiliser l'appareil en dehors de la plage de températures de fonctionnement préconisée, soit de 5 °C (41 °F) à 35 °C (95 °F). En cas d'exposition de l'appareil à un environnement extérieur en dehors de ses conditions de fonctionnement prescrites, éteindre l'appareil et laisser la température se stabiliser dans la plage de fonctionnement préconisée avant de l'utiliser.

▼SEVEN

UDDS2
