UDDS2 - Dongle V7 - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Docking station universale
Marca	V7
Modello	UDDS2
Connettori video	1x HDMI, 1x DVI (con adattatore DVI a VGA incluso)
Connettori USB	2x USB 3.2 Gen 1, 4x USB 2.0
Rete	Ethernet Gigabit (RJ45) 10/100/1000 Mbit/s
Audio	Jack cuffie 3,5 mm, jack microfono 3,5 mm
Risoluzione video massima	Schermo singolo: 2K (2048 x 1152); doppio schermo: 2K
Alimentazione	Ingresso 100-240 V CA, uscita 12 V / 2 A
Temperatura di funzionamento	da 0 a 35 °C
Temperatura di stoccaggio	da -10 a 70 °C
Certificazioni	CE, FCC, RoHS
Contenuto della confezione	Docking station, alimentatore 12 V, adattatore DVI a VGA, cavo USB 3.2 Gen 1, guida rapida
Manutenzione	Pulire con un panno asciutto
Sicurezza	Rispettare le istruzioni di sicurezza: utilizzare solo l'alimentatore fornito, evitare l'umidità, non smontare

Domande frequenti - UDDS2 V7

Come installare la docking station V7 UDDS2?

Collegare la docking station al computer utilizzando il cavo USB 3.2 Gen 1 fornito, su una porta USB 3.0 o superiore. Collegare l'alimentatore 12 V. Installare i driver DisplayLink più recenti da www.displaylink.com/downloads.

Quali driver sono necessari per la UDDS2?

La docking station utilizza la tecnologia DisplayLink. Scaricare e installare i driver DisplayLink più recenti da www.displaylink.com/downloads. Assicurarsi anche di avere i driver del chipset più recenti del computer.

Posso collegare due schermi contemporaneamente?

Sì, la UDDS2 supporta la visualizzazione su due schermi esterni (tramite HDMI e DVI) con una risoluzione individuale massima di 2048 x 1152 (2K). I due schermi funzionano in modalità estesa o speculare.

Qual è la risoluzione massima supportata?

La risoluzione massima per un singolo schermo è 2048 x 1152 (2K). Questa risoluzione è supportata anche per entrambi gli schermi in configurazione a doppio display.

La docking station funziona con Mac?

Sì, la UDDS2 è compatibile con i computer Mac, a condizione di installare i driver DisplayLink appropriati per macOS. Consultare il sito DisplayLink per la compatibilità macOS.

Come risolvere i problemi di connessione USB?

Verificare di utilizzare il cavo USB fornito e una porta USB 3.2 Gen 1 o superiore. Disattivare le impostazioni di risparmio energetico USB nel sistema operativo. Assicurarsi di utilizzare l'alimentazione esterna. Consultare support.displaylink.com.

Posso utilizzare la docking station senza alimentazione esterna?

No, la docking station richiede l'alimentatore 12 V fornito per funzionare correttamente, soprattutto se sono collegati periferiche USB o schermi.

Cosa fare se lo schermo non viene visualizzato?

Verificare che il cavo video sia collegato correttamente, che lo schermo sia acceso e che l'ingresso sorgente sia corretto. Assicurarsi di aver installato i driver DisplayLink. Provare a riavviare il computer o a cambiare porta USB.

Come pulire la docking station?

Scollegare la docking station e pulirla con un panno morbido e asciutto. Non utilizzare liquidi, solventi o prodotti abrasivi.

Dove trovare i driver e gli aggiornamenti più recenti?

Scaricare i driver DisplayLink da www.displaylink.com/downloads. Per i driver specifici del computer (chipset, BIOS), consultare il sito del produttore. Visitare anche www.v7world.com per le risorse del prodotto.

MANUALE UTENTE UDDS2 V7

Il presente documento contiene informazioni proprietarie protette da copyright. Tutti i diritti riservati. Nessuna parte di questo manuale può essere riprodotta mediante qualsiasi mezzo meccanico, elettronico o di altro genere, in qualsiasi forma, senza previa autorizzazione scritta del produttore.

Marchi commerciali

Tutti i marchi commerciali e i marchi registrati sono di proprietà dei rispettivi titolari o società.

Contenuto della confezione

• Universal docking station USB 3.2 Gen 1
- Adattatore di alimentazione 12 V
- Adattatore da DVI-I a VGA
• Cavo USB 3.2 Gen 1
- Guida rapida

IMPORTANTE

• Consultare www.v7world.com per le ultime versioni disponibili per il download di questo prodotto.
• Verificare di aver collegato la docking station con il cavo USB fornito alla porta USB più veloce disponibile sul computer (USB-C, USB 3.2 Gen 1 o più veloce).
• Assicurarsi di utilizzare l'alimentazione fornita con la docking station.
• Verificare che tutti i cavi e i dispositivi funzionino correttamente collegandoli direttamente al computer.
• Assicurarsi di utilizzare il software più recente scaricandolo da DisplayLink: www.displaylink.com/downloads.
• Assicurarsi di utilizzare il software e i driver più recenti del produttore del computer, inclusi driver del chipset, aggiornamenti del firmware, Bios, ecc.
• Verificare che l'impostazione della modalità di risparmio energetico del sistema operativo non sia impostata in modo tale da disattivare la connettività USB. I dispositivi di ingresso USB potrebbero essere ignorati in modalità di stand-by e non sarà possibile riattivare il computer.
• Altre risoluzioni dei problemi: support.displaylink.com.

I problemi persistono?

Contattare il team del servizio clienti su www.v7world.com.

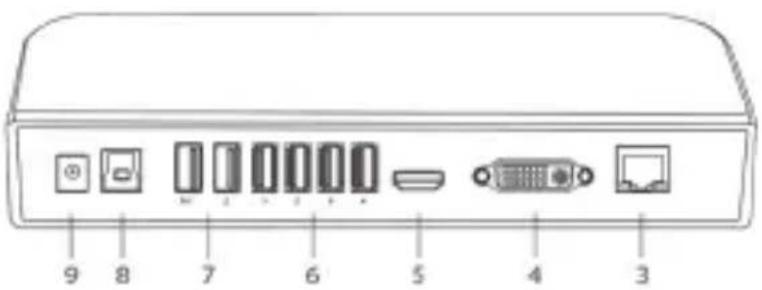

PANORAMICA

1. Uscita cuffie.
2. Ingresso microfono.
3. LAN Gigabit: connetti un cavo Ethernet a una porta LAN Gigabit per ottenere un'interfaccia ad alta velocità.
4. DVI: connetti un monitor DVI con una risoluzione massima di 2048x1152.
5. HDMI: connetti un monitor HDMI con una risoluzione massima di 2048x1152.
6. 4 porte USB 2.0 soddisfano tutti i dispositivi USB 2.0.
7. 2 dispositivi compatibili con USB 3.2 Gen 1, retrocompatibili con dispositivi USB 2.0 e 1.1.
8. USB 3.2 Gen 1 IN: collega l'Universal docking station a una porta USB 3.2 Gen 1 disponibile sul laptop, PC o altri dispostivi.
9. Jack dell'alimentazione DC: per la presa dell'adattatore di alimentazione DC nell'Universal docking station.

SPECIFICHE TECNICHE

Connettori 1 HDMI 1.4	1 DVI2 USB-A 3.2 Gen 14 USB-A 2.0RJ45 EthernetJack per audio/microfono
Risoluzione video Schermo	mo singolo: 2KDoppio schermo: 2K
Velocità Ethernet 10/100	/1000 Mbps
Audio Cavo TRS da 3,5 mm
Tensione d'ingresso 100-240 V CA
Tensione d'uscita 12 V/2.00 A
Temperatura di esercizio	Da 0 a 35 °C
Temperatura di stoccaggio	Da -10 a 70 °C
Sicurezza e conformità	CE, FCC, ROHS

Istruzioni per la sicurezza del prodotto:

Leggere le informazioni su sicurezza e salute e le informazioni normative contenute nella presente Guida.

Avvertenza: l'errato montaggio, utilizzo e/o cura del prodotto possono aumentare il rischio di lesioni gravi o mortali o di danni al dispositivo o dispositivi. Leggere le presenti istruzioni e conservare tutti i manuali stampati e le istruzioni per future consultazioni. Le presenti istruzioni per la sicurezza del prodotto comprendono informazioni importanti relative a numerosi prodotti V7. Fare riferimento alle sezioni relative alle caratteristiche del dispositivo.

Dispostivi con alimentazione AC: queste precauzioni si applicano a tutti i prodotti che si collegano ad una presa di corrente standard. La mancata osservanza delle seguenti precauzioni può provocare lesioni gravi o morte per scosse elettriche o incendi o danni al dispositivo.

Per selezionare una fonte di alimentazione adeguata per il tuo dispositivo:

• Utilizza esclusivamente l'unità di alimentazione e cavo di alimentazione AC che ti sono stati forniti con il dispositivo o che hai ricevuto da un centro di riparazioni autorizzato.
• Conferma che la tua presa elettrica fornisca il tipo di alimentazione indicato sull'unità di alimenti azione (per quanto riguarda la tensione [V] e la frequenza [Hz]). Se non sei sicuro di quale tipo di alimentazione hai a disposizione a casa, consulta un elettricista qualificato.
• Non utilizzare fonti di alimentazione che non siano standard, come generatori o convertitori, anche se la tensione e la frequenza sembrano essere accettabili. Utilizza esclusivamente l'alimentazione AC fornita da una presa di corrente standard.
• Non sovraccaricare la presa di corrente, la prolunga, la presa multipla o qualsiasi altro tipo di presa elettrica. Conferma che abbiano la capacità per gestire la corrente totale (in Amp [A]) assorbita dal dispositivo (indicata sull'unità di alimentazione) e qualsiasi altro dispositivo che si trova sullo stesso circuito.

- Per prevenire danni all'alimentazione e ai cavi:

- Evita che i cavi di alimentazione siano calpestati.

- Evita che i cavi siano schiacciati o piegati bruscamente, in particolare dove si connettono alla presa della corrente, all'unità di alimentazione e al dispositivo.

- Non strappare, annodare, piegare bruscamente o abusare in altro modo dei cavi di alimentazione.

- Non esporre i cavi di alimentazione a fonti di calore.

- Tieni i bambini e gli animali domestici lontani dai cavi di alimentazione. Non permettere che li mordano o li mastichino.

- Quando scolleghi il cavo di alimentazione, tira la spina, non il cavo.

- Scollega questo cavo di alimentazione durante i temporali o quando non viene utilizzato per un lungo periodo di tempo.

Se un cavo o un'unità di alimentazione riportano danni di qualsiasi genere, smetti di utilizzarlo immediatamente. Scollega il dispositivo durante i temporali o quando non viene utilizzato per lunghi periodi di tempo. Per quanto riguarda i dispositivi con cavo di alimentazione AC che si connette all'unità di alimentazione o al dispositivo stesso, connetti sempre il cavo di alimentazione in base alle seguenti istruzioni:

- Collega il cavo di alimentazione AC all'unità di alimentazione o al dispositivo stesso fino a quando non si ferma.

- Collega l'altra estremità del cavo di alimentazione AC alla presa della corrente.

Non tentare di eseguire riparazioni in proprio. Non tentare di smontare, disassemblare, eseguire la manutenzione o modificare il dispositivo hardware o l'alimentatore. In caso contrario, si corre il rischio di scosse elettriche o di altri pericoli. Qualsiasi indicazione che riveli il tentativo di disassemblaggio e/o di modifica del dispositivo, tra cui la spelatura, la perforazione o la rimozione di un'etichetta, renderà nulla la garanzia.

Non utilizzare erroneamente il dispositivo: non immergere il dispositivo in liquidi e non esporlo all'umidità.

Pulirlo solo con panni asciutti. Non utilizzare il dispositivo a temperature esterne all'intervallo compreso tra 5 °C e 35 °C. Se il dispositivo viene esposto a un ambiente diverso da quello in cui dovrebbe funzionare normalmente, spegnerlo e lasciare che la temperatura si stabilizzi entro l'intervallo di funzionamento specificato prima di utilizzarlo.
