Caractéristiques Techniques	DAIKIN UATYQ350MCY17, unité intérieure murale, système de climatisation réversible, capacité de refroidissement 3,5 kW, capacité de chauffage 4,0 kW.
Type d'énergie	Électricité.
Classe énergétique	A++ en refroidissement, A+ en chauffage.
Niveau sonore	32 dB(A) en mode silencieux.
Dimensions	Dimensions (L x H x P) : 800 x 295 x 215 mm.
Poids	Poids : 10 kg.
Utilisation	Idéale pour les espaces résidentiels et commerciaux, fonctionnement en mode refroidissement et chauffage.
Maintenance	Filtres à nettoyer tous les 3 mois, entretien annuel recommandé par un professionnel.
Sécurité	Protection contre les surcharges, dispositif de sécurité intégré pour éviter les fuites de réfrigérant.
Informations Générales	Garantie de 5 ans sur le compresseur, installation par un professionnel recommandée.

FOIRE AUX QUESTIONS - UATYQ350MCY17 DAIKIN

Comment régler la température de ma climatisation DAIKIN UATYQ350MCY17 ?

Pour régler la température, utilisez la télécommande fournie. Appuyez sur les boutons '+' ou '-' pour augmenter ou diminuer la température souhaitée.

Pourquoi ma climatisation ne fonctionne-t-elle pas ?

Vérifiez d'abord si l'appareil est allumé et si la télécommande fonctionne avec des piles en bon état. Assurez-vous également que le disjoncteur n'a pas sauté.

Comment nettoyer le filtre de ma climatisation ?

Pour nettoyer le filtre, retirez-le de l'appareil, aspirez la poussière avec un aspirateur ou lavez-le à l'eau tiède savonneuse. Assurez-vous qu'il soit complètement sec avant de le remettre en place.

Ma climatisation fait du bruit, est-ce normal ?

Un certain niveau de bruit est normal lors du fonctionnement de la climatisation. Cependant, si le bruit est excessif ou inhabituel, contactez un technicien pour une vérification.

Quelle est la capacité de refroidissement de la DAIKIN UATYQ350MCY17 ?

La capacité de refroidissement de la DAIKIN UATYQ350MCY17 est de 3,5 kW, adaptée pour des espaces de taille moyenne.

Comment changer le mode de fonctionnement (refroidissement/chauffage) ?

Utilisez la télécommande pour changer le mode. Appuyez sur le bouton 'Mode' jusqu'à sélectionner le mode souhaité entre refroidissement, chauffage, déshumidification, etc.

Y a-t-il un mode économique sur ma climatisation ?

Oui, la DAIKIN UATYQ350MCY17 dispose d'un mode économique qui permet de réduire la consommation d'énergie. Activez-le via la télécommande en sélectionnant le mode 'Eco'.

Comment configurer le minuteur de ma climatisation ?

Pour configurer le minuteur, appuyez sur le bouton 'Minuteur' de la télécommande et suivez les instructions à l'écran pour définir l'heure de démarrage et d'arrêt.

Que faire si la climatisation émet une odeur désagréable ?

Une odeur désagréable peut être due à un filtre sale ou à de l'humidité accumulée. Nettoyez le filtre et vérifiez le drainage. Si le problème persiste, contactez un professionnel.

Quel type de gaz réfrigérant utilise la DAIKIN UATYQ350MCY17 ?

La DAIKIN UATYQ350MCY17 utilise du réfrigérant R-32, qui est plus respectueux de l'environnement et efficace.

MODE D'EMPLOI UATYQ350MCY17 DAIKIN

Mode D'emploi Télécommande reliée par fi I

Français

A. Guide des Opérations

1. Quand l'unité est branchée à l'alimentation électrique, l'écran LCD affiche la page-écran principale.

2000/01/01	[Sat]	12:00am
Status	:	OFF
Mode	:	Heating
Set Temp : 24°C

1. Appuyer sur le bouton ON/OFF pendant 1 seconde pour allumer l'unité, si l'état indiqué est OFF. L'état ON est alors affiché. Le VOYANT ON/OFF s'allume.
2. Appuyer sur le bouton COOL pendant 1 seconde pour obtenir la réfrigération ou le bouton HEAT pour obtenir le chauffage.
3. L'indication « Set Temp » se réfère le réglage de la température.

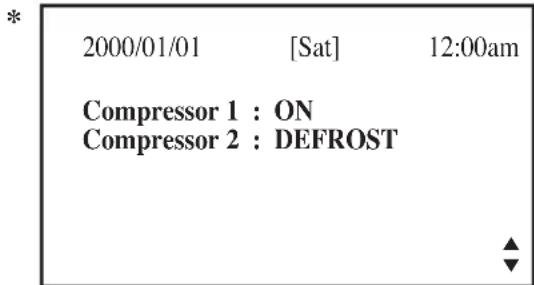

4. Appuyer une fois sur le bouton ▼ pour voir si le/s compresseur/s est/sont allumé/s, éteint/s ou en mode de dégivrage.

* 2000/01/01 [Sat] 12:00am Compressor 1 : ON Compressor 2 : DEFROST

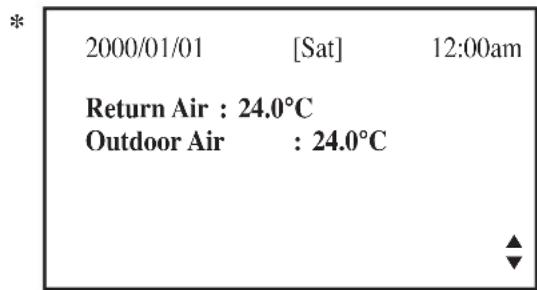

1. Appuyer à nouveau sur le bouton ▼ pour visualiser la température de la pièce et celle de l'air extérieur.

* 2000/01/01 [Sat] 12:00am Return Air : 24.0°C Outdoor Air : 24.0°C ▲

1. Appuyer à nouveau sur le bouton ▼ pour visualiser le type sélectionné pour l'unité, le nombre de compresseurs utilisés, l'option « always on » du ventilateur intérieur, le modèle et la version de l'EEPROM.

2000/01/01	[Sat] 12:00am
Type	: H/Pump
No. Comp	: 2 Comp
IDF Opt	: --
Model	: 5RT90BR_E
EP.Rev	: 0.0

1. Appuyer sur le bouton ▲ pour revenir à/aux écran(s) précédent(s) ou sur ESC pour revenir à l'écran principal.
2. Appuyer sur le bouton ALARM pour voir ou annuler l'historique des alarmes. En cas d'alarme, contacter le revendeur habituel ou le Service après-vente.

* Remarque : Le schéma du panneau n'a qu'une valeur d'illustration. Il peut différer en fonction des modèles. L'information affichée sera soumise au réglage effectué dans la carte de commande principale.

B. Menu Principal

1. Il est possible de modifier les paramètres saisis en usine. Cette opération doit être effectuée à partir du Menu Principal. Appuyer sur le bouton ENTER pour passer au Menu principal.
2. Le Menu principal comprend le Menu des opérations, le Menu des configurations, le Menu du minuteur, le Menu des alarmes, le Menu des avertissements et le Menu d'affichage.

Comment utiliser le Menu Principal?

Point 1

Appuyer sur ENTER pour voir les sous-menus du Menu principal.

Point 2

Passer au sous-menu voulu en appuyant sur le bouton ▲ ou ▼. Appuyer sur ENTER pour sélectionner le sous-menu.

Point 3

Passer aux paramètres à modifier ou les afficher en appuyant sur le bouton ▲ ou ▼. Appuyer sur ENTER pour sélectionner le paramètre.

Point 4

Modifier le paramètre en appuyant sur le bouton ▲ ou ▼. Appuyer ensuite sur ENTER.

Appuyer sur ESC pour retourner à la page-écran précédente ou plusieurs fois sur ce même bouton pour retourner à la page-écran initiale.

Menu des Opérations

Ce menu permet de modifier l'état de l'unité (allumée ou éteinte), de modifier le mode de fonctionnement, de saisir la température de l'eau et de dégeler manuellement l'unité (uniquement pour le mode chauffage).

Menu des Configurations

Ce menu permet de définir les paramètres de fonctionnement de l'unité (nécessite un mot de passe), d'entrer les réglages utilisateur, de modifier le mot de passe, de définir les options du panneau et de déverrouiller le panneau.

Les options du panneau permettent de contrôler la lumière de fond et le contraste de l'afficheur à cristaux liquides, de régler la sonnerie d'alarme, d'activer ou de désactiver l'économiseur d'écran, de configurer le temps d'attente pour l'activation de l'économiseur d'écran et de mettre l'afficheur de la température sur °C ou °F.

Remarque : Le mot de passe est nécessaire pour faire des modifications ou voir le paramètre de réglage dans le menu correspondant.

ATTENTION :

Toutes les opérations pour lesquelles il faut taper le mot de passe doivent être effectuées par le revendeur local /personnel du Service après-vente. Il est interdit à l'utilisateur de modifier les valeurs des paramètres de configuration car cela pourrait abîmer l'unité ou nuire au bon fonctionnement.

Menu du Minuteur

Ce menu permet de configurer l'horloge, configurer la date, configurer un horaire de 7 jours pour allumer/éteindre l'unité et pour activer ou désactiver un horaire configuré.

Menu des Alarmes

Ce menu permet de voir l'historique des alarmes et d'annuler cet historique. Jusqu'à 20 registres de défauts/alarmes peuvent être mémorisés dans le panneau.

Menu des Avertissements

Ce menu permet de visualiser l'historique des avertissements ainsi que de supprimer les registres d'avertissement. Jusqu'à 20 registres d'avertissement peuvent être mémorisés dans le panneau.

Menu du Afficheur

Ce menu permet de visualiser la température du/des capteur(s) de l'échangeur thermique intérieur, la température du/des capteur(s) de l'échangeur thermique extérieur, l'état de fonctionnement de la/des vanne(s) solénoïde(s), l'enregistrement du temps de fonctionnement du/des compresseur(s), l'impulsion d'ouverture de l'EXV, l'état de fonctionnement de l'économiseur (seulement applicable pour les unités avec économiseur), la date de vérification du filtre, le type de contrôle et la version logicielle. L'accès à certaines parties du sous-menu peut nécessiter un mot de passe.

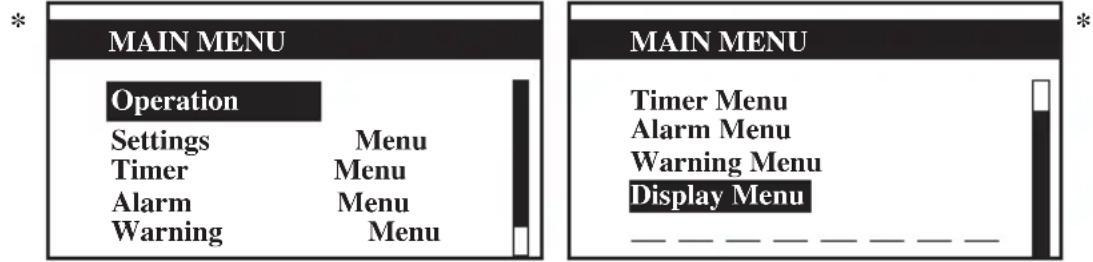

Menu Principal

Appuyer sur ENTER pour accéder à ce menu.

MAIN MENU Operation Settings Menu Timer Menu Alarm Menu Warning Menu MAIN MENU Timer Menu Alarm Menu Warning Menu Display Menu _______________________________

Cette unité dispose de 6 sous-menus dans le [Main Menu]. Appuyer sur le bouton ▲ ou ▼ pour sélectionner le sous-menu voulu, appuyer sur ENTER pour accéder à un sous-menu ou sur ESC pour quitter cette page et retourner à la page-écran du menu principal.

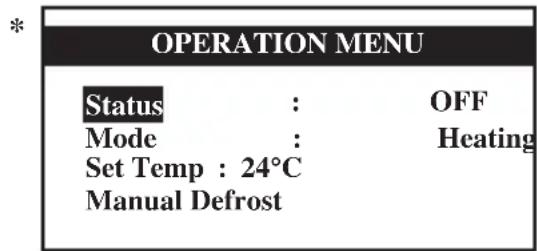

Menu Opérations

Sélectionner [Operation Menu] dans le [Main Menu] et appuyer sur ENTER pour accéder à ce menu.

OPERATION MENU Status : OFF Mode : Heating Set Temp : 24°C Manual Defrost

Ici, il est possible d'effectuer quelques réglages de base. Appuyer sur ▲ ou sur ▼ pour sélectionner le réglage requis. Ensuite, appuyer sur ENTER pour entrer dans le mode de configuration. Appuyer sur ▲ ou sur ▼ pour sélectionner le réglage. Appuyer à nouveau sur ENTER pour confirmer le réglage. Appuyer sur ESC pour sortir vers [Main Menu].

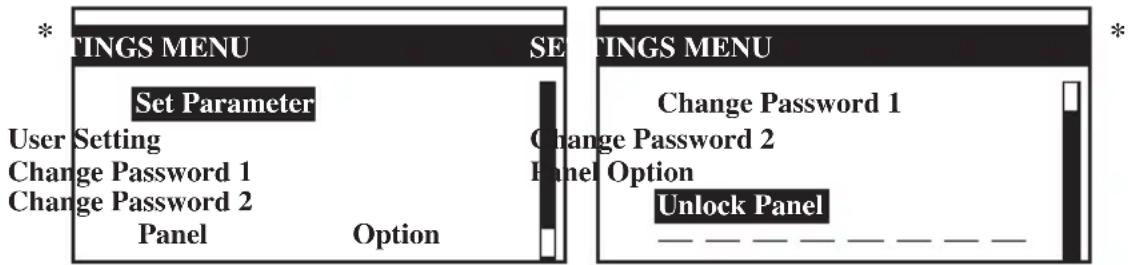

Menu Configurations

Sélectionner [Settings Menu] dans le [Main Menu] et appuyer sur ENTER pour accéder à ce menu.

TINGS MENU Set Parameter User Setting Change Password 1 Change Password 2 Panel Option TINGS MENU Change Password 1 Change Password 2 Panel Option Unlock Panel _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ *

Ici, il est possible d'effectuer quelques réglages avancés. Appuyer sur ▲ ou sur ▼ pour sélectionner le réglage requis. Ensuite, appuyer sur ENTER pour entrer dans le mode de configuration. Appuyer sur ▲ ou sur ▼ pour sélectionner le réglage. Appuyer à nouveau sur ENTER pour confirmer le réglage. Appuyer sur ESC pour sortir vers [Main Menu].

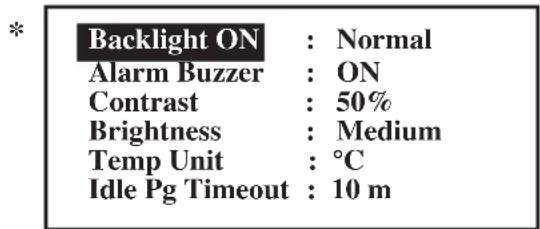

Options du Panneau

Sélection [Panel Option] dans le [Settings Menu] et appuyer sur ENTER pour accéder à ce menu.

* Backlight ON : Normal Alarm Buzzer : ON Contrast : 50% Brightness : Medium Temp Unit : °C Idle Pg Timeout : 10 m

Appuyer sur le bouton ▲ ou ▼ pour sélectionner le paramètre voulu et sur ENTER pour accéder à la configuration du paramètre.

Appuyer sur le bouton ▲ ou ▼ pour sélectionner l'option voulue, appuyer sur ENTER pour accéder à la configuration des options.

Appuyer sur ESC pour sortir vers [Settings Menu].

* Remarque: Le schéma du panneau n'a qu'une valeur d'illustration. Il peut différer en fonction des modèles.L'information affichée sera soumise au réglage effectué dans la carte de commande principale.

Menu Minuteur

Sélectionner [Timer Menu] dans le [Main Menu] et appuyer sur ENTER pour accéder à ce menu.

*

Date Setting

Timer Schedule

Timer : Enable

Tous les réglages du minuteur/calendrier sont inclus dans ce menu. Appuyer sur ▲ ou sur ▼ pour sélectionner le réglage requis. Ensuite, appuyer sur ENTER pour entrer dans le mode de configuration. Appuyer sur ▲ ou sur ▼ pour sélectionner le réglage. Appuyer à nouveau sur ENTER pour confirmer le réglage. Appuyer sur ESC pour revenir au [Main Menu].

Réglage de L'heure

Sélectionner [Clock Setting] dans le [Timer Menu] et appuyer sur ENTER pour accéder à ce menu.

*

Set Time :

hh mm

: 00

Appuyer sur ▲ ou sur ▼ pour sélectionner l'option requise. Ensuite, appuyer sur ENTER pour entrer dans le mode de configuration. Appuyer sur ▲ ou sur ▼ pour sélectionner le réglage. Appuyer à nouveau sur ENTER pour confirmer le réglage. Appuyer sur ESC pour quitter cette page et retourner à la page-écran du [Timer Menu].

Réglage de la Date

Sélectionner [Date Setting] dans le [Timer Menu] et appuyer sur ENTER pour accéder à ce menu.

*

Set Date :

yyyy mm dd

/01 /01

Day : [Sat]

Appuyer sur le bouton ▲ ou ▼ pour sélectionner l'option voulue et appuyer sur ENTER pour accéder aux options.

Appuyer sur ESC pour quitter cette page et retourner à la page-écran du [Timer Menu].

Calendrier Minuteur

Sélectionner [Timer Schedule] dans le [Timer Menu] et appuyer sur ENTER pour accéder à ce menu.

*

TIMER SETTINGS

		Sun	0800 1800
Timer	2	Mon	0800 1800
Timer	3	Tue	0800 1800
		Wed	0800 1800

Cet horaire du minuteur est programmable pendant 7 jours. 3 événements ON/OFF par jour sont possibles. L'utilisateur peut choisir d'activer ou pas le minuteur chaque jour (p. ex.: Samedi – Dimanche).

Avant que cet horaire puisse fonctionner, l'utilisateur doit régler la [Timer] dans le [Timer Menu] afin de l'activer.

Appuyer sur ESC pour revenir au [Timer Menu].

* Remarque : Le schéma du panneau n'a qu'une valeur d'illustration. Il peut différer en fonction des modèles. L'information affichée sera soumise au réglage effectué dans la carte de commande principale.

Menu des Alarmes/Menu des Avertissements

Sélectionner [Alarm Menu]/[Warning Menu] dans le [Main Menu] et appuyer sur ENTER pour accéder à ce menu.

*

*

Erase All Alarms Erase All Warnings

Ici, toutes les erreurs/alarmes/avertissements précédents sont enregistrés.

L'utilisateur peut voir et annuler ces enregistrements. Jusqu'à 20 registres d'avertissements de défauts/alarmes peuvent être mémorisés dans le panneau.

Appuyer sur ESC pour revenir au [Main Menu].

Afficher les Alarmes/Afficher les Avertissements

Sélectionner [Show Alarms]/[Show Warnings] dans le [Main Menu] et appuyer sur ENTER pour accéder à ce menu.

*

*

Alarm 1

WARNING 1

Indoor HEX 1

abnormal temp

Indoor HEX 1

deice

2000/01/01

12:00am

2000/01/01

12:00am

Le registre affiche: - Description des alarmes/avertissements

• Date de survenue des alarmes/avertissements
• Heure de survenue des alarmes/avertissements

Dans ce menu, l'utilisateur peut également supprimer le(s) registre(s) d'alarme(s)/avertissement(s) (nécessite un mot de passe).

Appuyer sur ESC pour revenir au [Alarm Menu]/[Warning Menu].

Menu du Afficheur

Sélectionner [Display Menu] dans le [Main Menu] et appuyer sur ENTER pour accéder à ce menu.

*

*

EXV Opening

Outdoor HEX Sensor

Discharge Sensor

Solenoid Valve

Comp

Run

Filter Check

Control Type

Time

Software

Version

Ce menu affiche la température du/des capteur(s) de l'échangeur thermique intérieur, la température du/des capteur(s) de l'échangeur thermique extérieur, l'état de fonctionnement de la/des vanne(s) solénoïde(s), l'enregistrement du temps de fonctionnement du/des compresseur(s), l'impulsion d'ouverture de l'EXV, l'état de fonctionnement de l'économiseur (seulement applicable pour les unités avec économiseur), la date de vérification du filtre, le type de contrôle et la version logicielle. L'accès à certaines parties du sous-menu peut nécessiter un mot de passe. L'utilisateur peut également supprimer l'enregistrement du temps de fonctionnement du compresseur (nécessite un mot de passe).

Appuyer sur ESC pour revenir au [Main Menu].

* Remarque : Le schéma du panneau n'a qu'une valeur d'illustration. Il peut différer en fonction des modèles. L'information affichée sera soumise au réglage effectué dans la carte de commande principale.

C. Installation

Lors de l'installation du panneau LCD sur le support,

Point 1 Point2

Pousser pour encastrer le panneau LCD sur le support

Pour enlever le panneau LCD du support,

Point 1 Point 2 Commencer à accrocher le panneau LCD par le bas

Commencer à enlever le panneau LCD par le haut

1. Une batterie 'A' de 3 V. D.C. è fournie avec l'afficheur à cristaux liquides sert à garantir que ce dernier indique l'heure exacte si le minuteur est activé.
2. L'afficheur à cristaux liquides est branché à la carte principale à l'aide de la connexion CN8.

Instructions d'élimination

Les piles fournies avec le contrôleur sont marquées de ce symbole.
Il signifie que les piles doivent être éliminées séparément des ordures ménagères non triées.
Si un symbole chimique est imprimé sous ce symbole, il signifie que la pile contient un métal lourd au-delà d'une certaine concentration.
Symboles chimiques possibles:
■ Pb: plomb (>0,004%)
■ Hg: mercure (>0,0005%)

Les piles usagées doivent être traitées par une usine de traitement spécialisée dans le recyclage. À travers une mise au rebut correcte, vous contribuez à éviter les conséquences potentiellement néfastes pour l'environnement et la santé humaine. Veuillez contacter votre autorité locale pour plus d'informations.
