TFC-FSFP - Convertisseur audio/vidéo TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Convertisseur de média fibre optique vers Ethernet
Marque	TRENDnet
Modèle	TFC-FSFP
Catégorie	Convertisseur audio/vidéo
Interfaces	1 port SFP, 1 port RJ45 10/100/1000 Mbps
Types de fibre supportés	1000Base-SX/LX, 100Base-FX
Normes	IEEE 802.3ab, IEEE 802.3z, IEEE 802.3u
Taux de transfert	Jusqu'à 1000 Mbps
Alimentation	Adaptateur secteur externe 5V DC, 2A
Consommation	Inférieure à 5 W
Dimensions (approx.)	120 x 70 x 25 mm
Poids (approx.)	200 g
Température de fonctionnement	0°C à 50°C
Humidité de fonctionnement	10% à 90% sans condensation
Sécurité	EN 60950-1, conforme LVD 2014/35/EC
Garantie	Garantie limitée (voir site TRENDnet)
Contenu de l'emballage	Convertisseur, adaptateur secteur, guide d'installation rapide
Fonctionnalités	Conversion fibre-cuivre, auto MDI/MDIX, détection de liaison
Entretien et nettoyage	Utiliser un chiffon doux et sec. Éviter les produits abrasifs. Protéger de l'humidité et de la poussière.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le support technique TRENDnet.
Informations générales	Conforme aux directives européennes. Fabriqué en Chine. Déclaration de conformité disponible sur demande.

FOIRE AUX QUESTIONS - TFC-FSFP TRENDNET

Comment connecter le convertisseur TFC-FSFP ?

Branchez le câble fibre optique sur le port SFP et le câble Ethernet sur le port RJ45. Assurez-vous que le câble TX d'un convertisseur est connecté au port RX de l'autre. Allumez l'adaptateur secteur.

Quelle est la distance maximale supportée ?

Avec une fibre multimode, jusqu'à 550 m en 1000Base-SX. Avec une fibre monomode, jusqu'à 10 km en 1000Base-LX (selon le module SFP utilisé).

Quel type de câble fibre utiliser ?

Utilisez un câble fibre multimode (62.5/125 µm ou 50/125 µm) pour les courtes distances, ou monomode (9/125 µm) pour les longues distances. Le connecteur doit être LC (standard SFP).

Comment savoir si la liaison est établie ?

Vérifiez les voyants LED sur le panneau avant : le voyant Link/Act doit être allumé vert pour chaque port connecté. Clignotement indique une activité.

L'appareil supporte-t-il le PoE ?

Non, le TFC-FSFP n'est pas compatible PoE. Il nécessite une alimentation secteur via l'adaptateur fourni. Utilisez un injecteur PoE séparé si nécessaire pour alimenter des périphériques.

Comment réinitialiser l'appareil ?

Le TFC-FSFP n'a pas de bouton de réinitialisation. Pour réinitialiser, débranchez l'alimentation pendant 10 secondes puis rebranchez-la. Les paramètres sont conservés.

Quels sont les voyants indicateurs ?

Le panneau avant comporte trois LED : PWR (alimentation), Link/Act RJ45 (connexion et activité Ethernet), Link/Act SFP (connexion et activité fibre). Voir le guide pour les détails.

Puis-je utiliser un câble fibre monomode et multimode en même temps ?

Non, le convertisseur ne peut utiliser qu'un seul type de fibre à la fois via le port SFP. Choisissez le module SFP correspondant à votre fibre.

Comment nettoyer le convertisseur ?

Débranchez l'alimentation. Utilisez un chiffon doux et sec pour essuyer le boîtier. N'utilisez jamais de produits chimiques ou abrasifs. Évitez l'humidité.

Que faire si l'appareil ne fonctionne pas ?

Vérifiez l'alimentation, les câbles et les connexions. Assurez-vous que les modules SFP sont compatibles. Consultez la notice d'utilisation ou contactez le support TRENDnet.

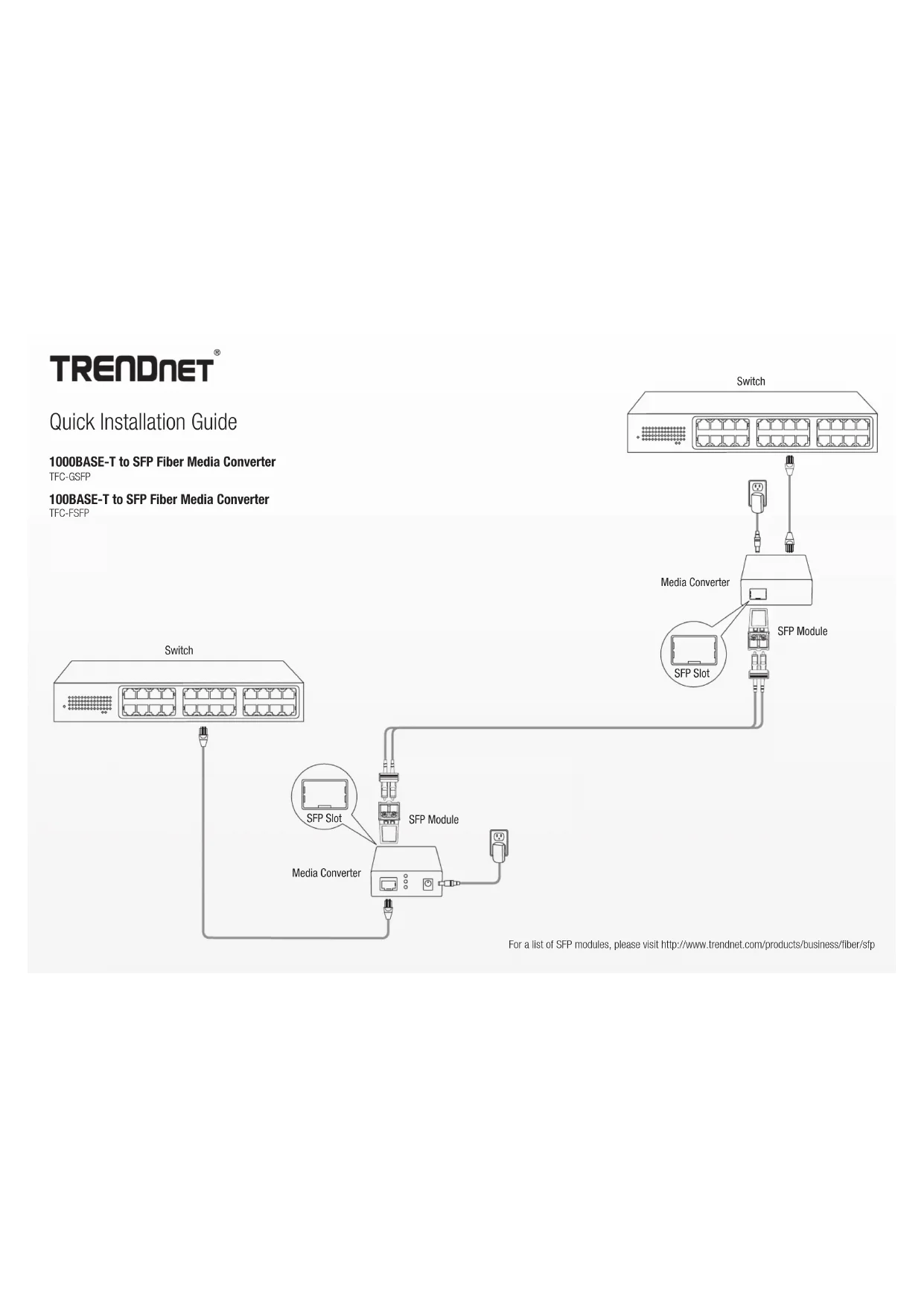

MODE D'EMPLOI TFC-FSFP TRENDNET

Remarque: Le câble TX d'un convertisseur fibre doit être branché au port RX du second convertisseur.

Déclaration de conformité

TRENDNET

Manufacturer's Nom et Adre

TRENDnet, Inc

20675 Manhattan Place

Torrance

Détails du produit

Modèle:

TFC-FSFP

Nom du produit: Convertisseur fibre média 1000 Base-T vers SFP

Convertisseur fibre média 100Base-T vers SFP

Nom Commercial: TRENDnet

[Non-Text]

Sécurité EN 60950-1:2006 + A11:2009 + A1:2010 + A12:2011 + A2:2013

Ce produit est conforme à la directives suivante.

Directives: Ldirective LVD 2014/35/EC

Personne responsable de cette déclaration.

Lieu de délivrance: Torrance, California, USA

[Non-Text]

Nom: Sonny Su

Signature:

TRENDnet garantit ses produits contre les problèmes de matériel ou de fabrication, dans des conditions normales d'utilisation et de service. Les périodes de garanties précises sont mentionnées sur chacun des pages produits du site web de TRENDnet.
