Type de produit	Convertisseur de média fibre optique industriel
Modèle	TI-F10SC
Marque	TRENDnet
Connectivité fibre	1 port SC multimode 100Base-FX
Connectivité cuivre	1 port RJ45 10/100Base-TX
Distance fibre maximale	2 km (multimode)
Type de fibre	Multimode
Alimentation électrique	12-60 V DC ou 18-36 V AC
Bornier d'alimentation	Détachable avec vis, respecter les polarités
Alimentation secteur	Vendue séparément (adaptateur TI-M6024 recommandé)
Montage	Sur bureau, mural ou rail DIN (fixations incluses)
Interrupteur DIP	2 positions : mode (convertisseur/switch) et LFP (activé/désactivé)
Fonction LFP	Link Fault Pass Through : transmet les pertes de lien entre les ports
Normes de sécurité	EN 62368-1:2014
Compatibilité électromagnétique	EN 55011 Classe A
Contenu de l'emballage	Guide d'installation rapide, bornier, fixation rail DIN, plaques murales
Fabricant	TRENDnet, Inc., Torrance, CA, USA

FOIRE AUX QUESTIONS - TI-F10SC TRENDNET

Comment installer le convertisseur sur un rail DIN ?

Fixez le support de fixation rail DIN au convertisseur, accrochez-le au-dessus du rail, puis faites pivoter l'appareil vers le bas jusqu'à entendre un clic. Pour le retirer, appuyez vers le bas pour libérer le bas du rail.

Comment configurer le mode convertisseur ou switch via le DIP ?

L'interrupteur DIP 1 permet de basculer entre le mode convertisseur (ON) et le mode switch (OFF, par défaut). Utilisez un tournevis pour changer la position.

Que signifie LFP et comment l'activer ?

LFP signifie Link Fault Pass Through. Si le convertisseur émetteur perd la liaison TP, il stoppe la transmission et déconnecte le récepteur. Activez-le en mettant le DIP 2 sur ON.

Quelle est la distance maximale pour le modèle TI-F10SC ?

Le TI-F10SC utilise une fibre multimode et prend en charge une distance maximale de 2 km (1,2 mile).

Comment connecter l'alimentation électrique ?

Connectez l'alimentation (vendue séparément) au bornier détachable en respectant les polarités, fixez-le avec les vis, puis branchez le bornier à l'appareil. La tension doit être comprise entre 12-60 V DC ou 18-36 V AC.

Que faire si les LED ne s'allument pas ?

Vérifiez que l'alimentation est correctement branchée et que la tension est dans la plage indiquée. Assurez-vous que les câbles fibre et RJ45 sont bien connectés. Si le problème persiste, contactez le support technique.

Quels câbles sont nécessaires pour la connexion fibre ?

Utilisez un câble fibre multimode avec connecteurs SC pour le port fibre du TI-F10SC. Le câble RJ45 standard de catégorie 5e ou supérieure est requis pour le port cuivre.

Peut-on utiliser ce convertisseur en extérieur ?

L'appareil est conçu pour un usage industriel en intérieur. Les spécifications de température et d'humidité ne sont pas fournies, mais son boîtier renforcé permet une utilisation dans des environnements sévères non exposés directement aux intempéries.

Comment réinitialiser l'appareil ?

Il n'y a pas de bouton de réinitialisation. Vous pouvez changer le mode de fonctionnement via l'interrupteur DIP. Pour une réinitialisation complète, débranchez l'alimentation pendant quelques secondes.

Où trouver une assistance technique ?

TRENDnet fournit un support technique. Consultez le site www.trendnet.com ou contactez le service client. Les coordonnées du fabricant sont : TRENDnet, Inc., 20675 Manhattan Place, Torrance, CA 90501 USA.

MODE D'EMPLOI TI-F10SC TRENDNET

1. Avant de commencer
2. Références rapides
3. Installation du matériel
4. Informations supplémentaires

1. Avant de commencer

Contenu de l'emballage

• TI-F10SC/TI-F10S30
- Guide d'installation rapide
- Bornier détachable
- Fixation Rail DIN
- Plaques pour fixation murale

Configuration minimale

• Réseau existant
• Alimentation électrique (TI-M6024)

2. Références rapides

3. Installation du matériel

Le convertisseur fibre peut être placé sur un bureau, sur un mur ou fixé sur un rail DIN.

Instructions de fixation rail DIN

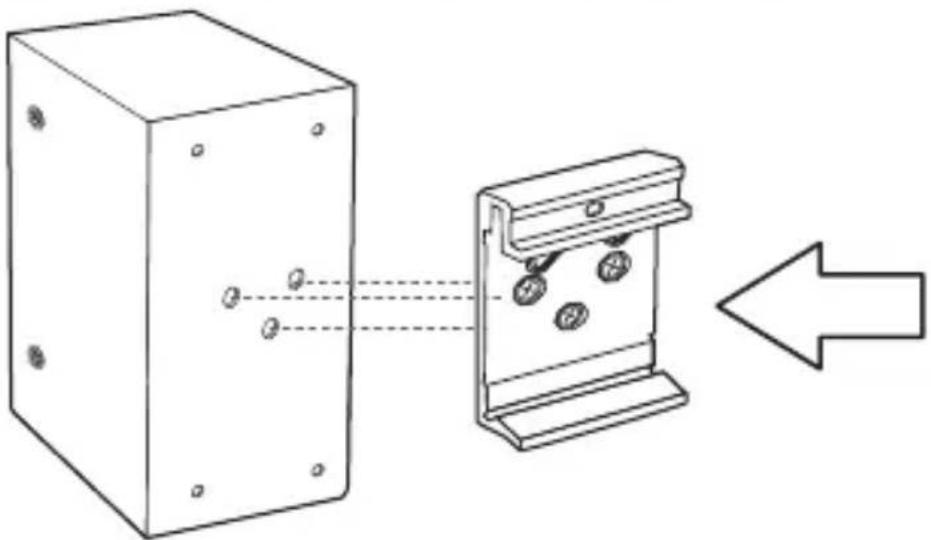

1. Fixez le support de fixation rail DIN au convertisseur fibre.

1. Installez le appareil en face du rail DIN et accrochez le support de fixation au-dessus du rail.

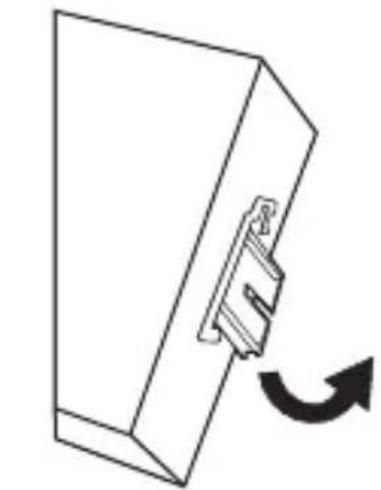

2. Faites pivoter le convertisseur fibre vers le bas en direction du rail afin de le fixer à son emplacement. Un clic vous avertira lorsqu'il est en place.

Installation du appareil

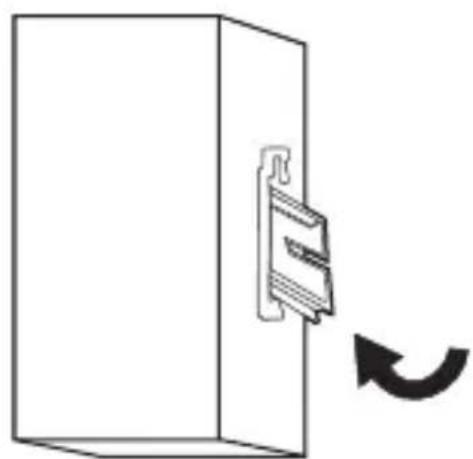

1. Pour enlever le appareil, appuyez vers le bas afin de libérer le bas du rail DIN et faites-le pivoter hors du rail.

Instructions de fixation murale

1. Fixez les plaques de fixation murale au convertisseur fibre.
2. Installez le appareil.

Consignes de sécurité

• Coupez le courant avant de brancher quelque module ou câble que ce soit. La tension électrique correcte exacte (12 – 60 V DC ou 18 – 36 V AC) est indiquée sur l'étiquette du produit. Vérifiez le voltage de votre source d'alimentation afin de vous assurer d'utiliser la pièce adéquate. N'utilisez PAS une tension supérieure à 12 – 60 V DC ou 18 – 36 V AC, comme précisé sur l'étiquette du produit.
• Calculez le courant maximum possible sur chaque câble d'alimentation et sur les câbles communs. Respectez tous les codes électriques indiquant le courant maximum accepté par chaque taille de fil. Si le courant dépasse les indications maximales, le câblage pourrait surchauffer et provoquer des dégâts importants à votre matériel.

Mise sous tension

1. Connectez l'alimentation électrique (vendu séparément) au bornier fourni (comme illustré ci-dessous) et fixez-le à l'aide de vis.
   Remarque: Respecter les polarités.
2. Attachez la borne d'alimentation à l'appareil, connectez le câble neutre au sol et alimentez l'adaptateur secteur.

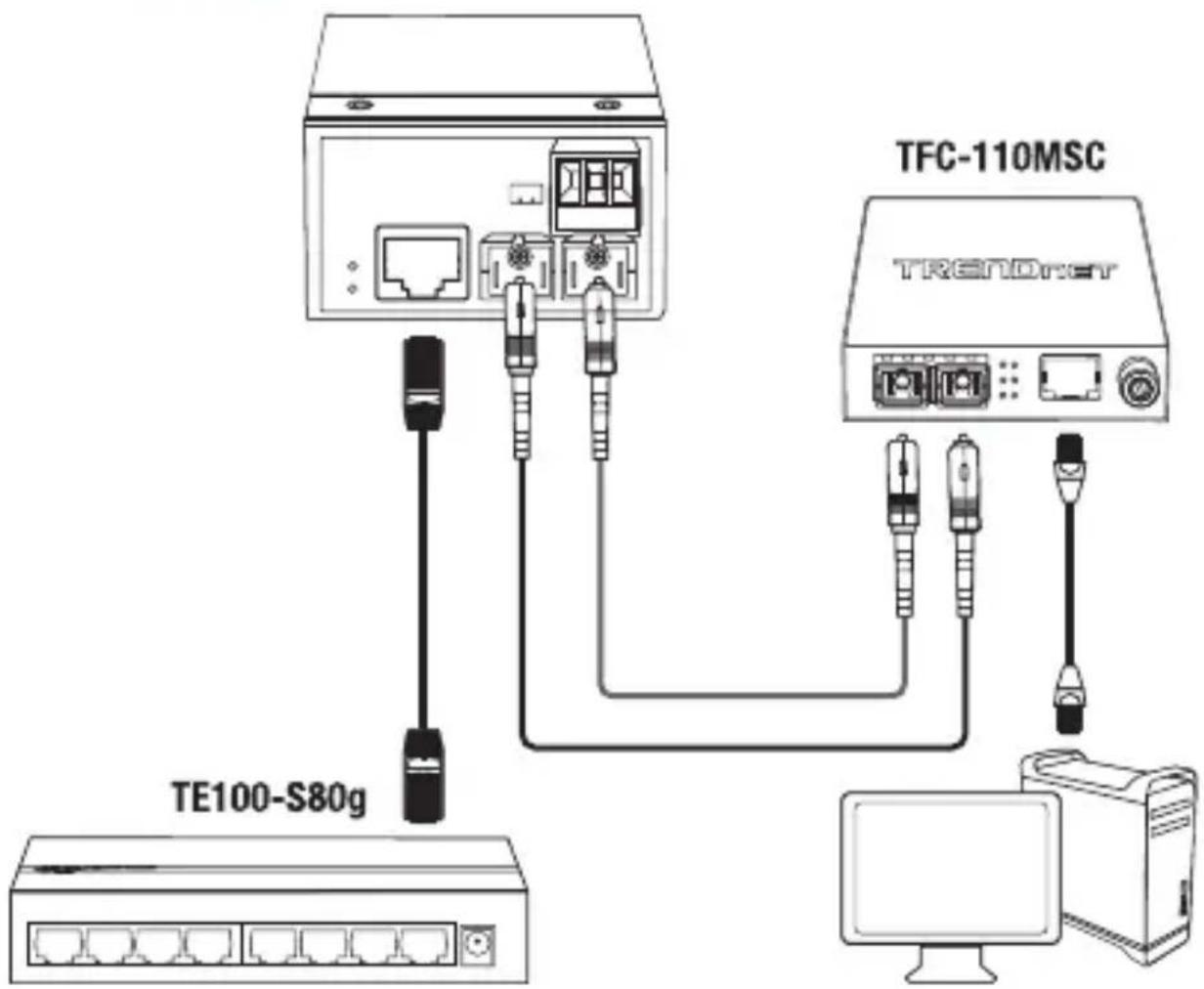

1. Connectez une source et les périphériques réseau au switch. Vérifiez les LED afin de confirmer que les connexions sont établies. Votre installation est terminée.

4. Informations supplémentaires

Interrupteur DIP

Dip 1	Allumé	Mode convertisseur
	Éteint	Mode switch (par défaut)
Dip 2	Allumé	Fonction LFP activée
	Éteint	Fonction LFP désactivée (par défaut)

Remarque: LFP signifie Link Fault Pass Through. Si le convertisseur de médias émetteur rencontre des pertes de lien TP, il stoppera la transmission. Le convertisseur fibre récepteur sera aussi déconnecté.

Nom et adresse du fabricant

TRENDnet, Inc.

20675 Manhattan Place

Torrance, CA 90501 USA

Modèle: TI-F10SC / TI-F10S30

Nom du produit: Convertisseur fibre industriel renforcé SC 100Base-FX multimode (2 km, 1,2 mile)

Convertisseur fibre industriel renforcé SC 100Base-FX monomode (30 km, 18,6 miles)

Nom Commercial: TRENDnet

TRENDnet déclare par la présente que le produit est conforme aux exigences essentielles et aux autres dispositions pertinantes de la Directive en vertu de notre seule responsabilité.

Sécurité EN 62368-1: 2014

CEM EN 55011: 2009 + A1: 2010 Class A

Ce produit est conforme à la directives suivante.

Directives: Directive Basse Tension 2014/35/UE

Directive CEM 2014/30/UE

Personne responsable de cette déclaration.

Lieu de délivrance: Torrance, California, USA

Date: 27 Juillet, 2021

Nom: Sonny Su

Position: Vice-président de Technologie
