Type de produit	Convertisseur de média fibre optique pour signaux audio/vidéo
Modèle	TFC-GSFP
Marque	TRENDnet
Dimensions (L x P x H)	94 x 70 x 25 mm
Poids	Environ 100 g
Alimentation	5 V CC, 1 A (adaptateur secteur inclus)
Ports	1 port RJ45 10/100/1000 Mbps, 1 emplacement SFP
Débit fibre	Jusqu'à 1 Gbps (selon module SFP)
Distance fibre	Jusqu'à 20 km (selon module SFP)
Fonctions principales	Conversion entre signaux cuivre et fibre optique, support auto-négociation et MDI/MDIX
Indicateurs LED	Alimentation, liaison fibre, liaison cuivre, activité
Température de fonctionnement	0 °C à 50 °C
Humidité de fonctionnement	5 % à 90 % (sans condensation)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Ne pas ouvrir le boîtier. Utiliser uniquement l'adaptateur fourni. Tenir à l'abri de l'humidité.
Pièces détachées et réparabilité	Non réparable par l'utilisateur. Contacter le support TRENDnet pour tout remplacement.
Informations générales	Garantie limitée TRENDnet (voir site web). Compatible avec modules SFP standards.

FOIRE AUX QUESTIONS - TFC-GSFP TRENDNET

Comment connecter le convertisseur TFC-GSFP ?

Branchez le câble Ethernet sur le port RJ45 et insérez un module SFP compatible dans le port SFP. Reliez la fibre optique au module SFP. Attention : le câble TX d'un convertisseur doit être branché au port RX de l'autre convertisseur.

Quels modules SFP sont compatibles ?

Le TFC-GSFP accepte les modules SFP standard au facteur de forme SFP, avec des débits jusqu'à 1 Gbps. Utilisez des modules multimodes ou monomodes selon la distance souhaitée.

Le TFC-GSFP supporte-t-il l’alimentation PoE ?

Non, le TFC-GSFP n'est pas compatible PoE. Il nécessite une alimentation externe via l'adaptateur 5 V CC fourni.

Quelle est la distance maximale supportée ?

La distance dépend du module SFP utilisé. Avec un module monomode, elle peut atteindre jusqu'à 20 km. Avec un module multimode, elle est généralement limitée à 550 m.

Comment interpréter les voyants LED ?

Le voyant PWR indique l'alimentation. FX Link s'allume lorsque la liaison fibre est établie. TP Link s'allume pour la liaison cuivre. Act clignote lors du trafic.

Puis-je utiliser le TFC-GSFP avec un câble Ethernet de 100 mètres ?

Oui, la partie cuivre supporte jusqu'à 100 mètres sur un câble RJ45 de catégorie 5e ou supérieure. La fibre permet des distances bien plus longues.

Le convertisseur nécessite-t-il une configuration ?

Non, le TFC-GSGP est un convertisseur plug-and-play. Il détecte automatiquement la vitesse et le mode duplex. Aucune configuration logicielle n'est requise.

Que faire si les voyants ne s'allument pas ?

Vérifiez d'abord l'alimentation et le câble d'alimentation. Assurez-vous que le module SFP est correctement inséré et que la fibre est branchée dans le bon sens. Essayez de changer le câble Ethernet.

Le TFC-GSFP peut-il être utilisé pour la vidéo surveillance ?

Oui, il est adapté pour transmettre des signaux Ethernet, y compris les flux vidéo IP, sur fibre optique. Il est souvent utilisé pour étendre la distance entre caméras et enregistreur.

Où trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit sur le site notice-facile.com pour le modèle TFC-GSFP de TRENDnet.

MODE D'EMPLOI TFC-GSFP TRENDNET

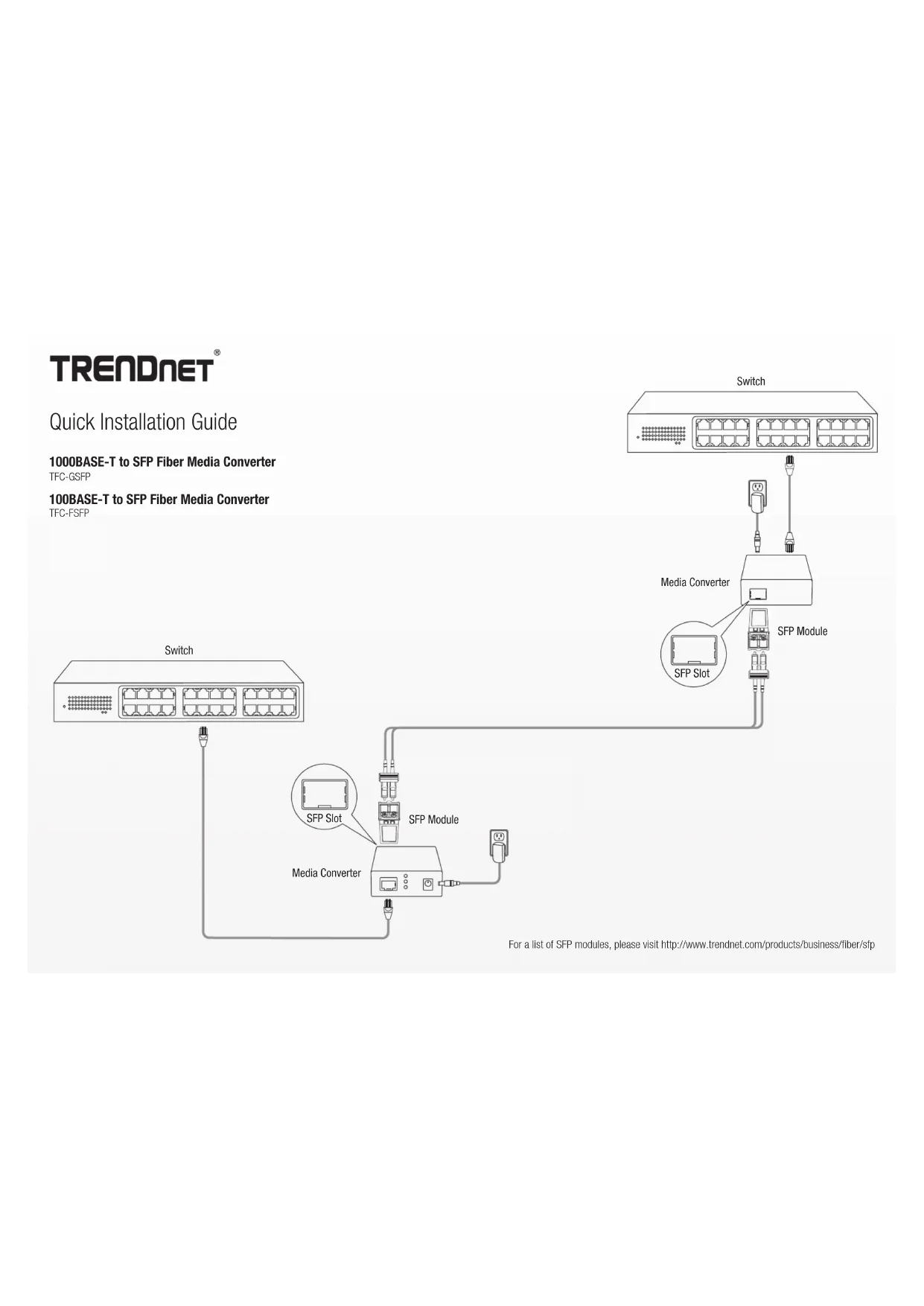

Remarque: Le câble TX d'un convertisseur fibre doit être branché au port RX du second convertisseur.

Déclaration de conformité

TRENDNET

Manufacturer's Nom et Adre

TRENDnet, Inc

20675 Manhattan Place

Torrance, CA 90501 USA

Détails du produit

Modèle:

TFC-FSFP

Nom du produit: Convertisseur fibre média 1000 Base-T vers SFP

Convertisseur fibre média 100Base-T vers SFP

Nom Commercial: TRENDnet

[Non-Text]

Sécurité EN 60950-1:2006 + A11:2009 + A1:2010 + A12:2011 + A2:2013

CEM EN 55022: 2010 + AC: 2011 Class B

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 55024: 2010

Ce produit est conforme à la directives suivante.

Directives: Ldirective LVD 2014/35/EC

Personne responsable de cette déclaration.

Lieu de délivrance: Torrance, California, USA

[Non-Text]

Nom: Sonny Su

Signature:

TRENDnet garantit ses produits contre les problèmes de matériel ou de fabrication, dans des conditions normales d'utilisation et de service. Les périodes de garanties précises sont mentionnées sur chacun des pages produits du site web de TRENDnet.
