306637 - équipements de mesure CSL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Testeur de câblage réseau RJ45/RJ11
Marque	CSL
Modèle	306637
Dimensions (approx.)	100 x 60 x 30 mm (unité principale)
Poids (approx.)	100 g (avec batterie)
Alimentation	1 pile 9V (type 6LR61)
Fonctions principales	Test de continuité des câbles RJ45/RJ11, détection de défauts (coupure, court-circuit), test de blindage (G), deux vitesses de test (normale et lente)
Affichage	LED sur unité principale et unité distante (1-8, G)
Matériau	Plastique ABS
Couleur	Gris/Noir (typique)
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	20% à 80% HR (sans condensation)
Sécurité	Ne pas dépasser 60 V DC ou 40 V CA ; utiliser uniquement en environnement sec
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux ; ne pas utiliser de produits chimiques
Pièces détachées et réparabilité	Batterie 9V remplaçable ; aucune pièce détachée disponible ; réparation par le fabricant uniquement
Informations générales	Conforme à la directive DEEE 2012/19/UE ; numéro d'enregistrement DE 67896761 ; fabricant : WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
Garantie	2 ans (sauf modification non autorisée)
Contenu de l'emballage	Testeur principal (émetteur), testeur distant (récepteur), mode d'emploi
Types de câbles testés	RJ45 (réseau) et RJ11 (téléphone/RNIS)
Vitesse de test	Normale (ON) et lente (S)

FOIRE AUX QUESTIONS - 306637 CSL

Comment mettre en marche le testeur de câblage CSL 306637 ?

Insérez une pile 9V dans le compartiment situé à l'arrière de l'appareil principal. Connectez le câble à tester entre l'appareil principal et l'appareil distant. Placez le sélecteur sur ON pour un test normal ou sur S pour un test lent. Les LED s'allumeront séquentiellement de 1 à 8 et G.

Quelle pile utiliser pour le testeur CSL 306637 ?

Le testeur utilise une pile 9V de type 6LR61 (pile rectangulaire). Ouvrez le compartiment à l'arrière, connectez le clip et refermez.

Que signifient les LED allumées sur le testeur ?

Les LED numérotées de 1 à 8 correspondent aux fils du câble. Si une LED s'allume en continu, le fil correspondant est correctement connecté. Si une LED ne s'allume pas, il y a une coupure. La LED G indique la connexion du blindage. Les deux unités (principale et distante) doivent afficher la même séquence.

Pourquoi certaines LED ne s'allument-elles pas ?

Cela indique un défaut dans le câble : soit une coupure (fil cassé) soit un mauvais contact. Vérifiez les connecteurs et essayez un autre câble pour confirmer.

Puis-je tester des câbles téléphoniques RJ11 avec ce testeur ?

Oui, le testeur CSL 306637 est conçu pour les câbles RJ45 (réseau) et RJ11 (téléphone/RNIS). Insérez le connecteur dans la prise correspondante.

Quelle est la différence entre les modes ON et S ?

Le mode ON effectue un test à vitesse normale. Le mode S (slow) réduit la vitesse de scrutation des fils, ce qui peut aider à détecter des défauts intermittents ou sur de longs câbles.

Que faire si le testeur ne s'allume pas ?

Vérifiez la pile : assurez-vous qu'elle est correctement branchée et qu'elle n'est pas déchargée. Remplacez-la si nécessaire. Si le problème persiste, contactez le service après-vente.

Le testeur peut-il être utilisé sur des câbles sous tension ?

Non, ne jamais connecter le testeur à des câbles sous tension. Les tensions supérieures à 60 V DC ou 40 V AC peuvent endommager l'appareil et présenter un danger. Débranchez toujours les câbles avant test.

Comment nettoyer le testeur CSL 306637 ?

Utilisez un chiffon sec et doux. N'utilisez pas de solvants, d'abrasifs ou de produits liquides. Ne plongez pas l'appareil dans l'eau.

Où puis-je trouver des informations sur le recyclage de cet appareil ?

Le symbole de la poubelle barrée indique qu'il ne doit pas être jeté avec les ordures ménagères. Déposez-le dans un point de collecte DEEE (déchetterie ou magasin). Plus d'informations sur www.quefairedemesdechets.fr. Le fabricant WD Plus GmbH est enregistré sous le numéro FR031263.

MODE D'EMPLOI 306637 CSL

FRA: Les pilotes actuels, les modes d'emploi et les autres documents relatifs à ce produit sont disponibles sur notre site Internet.

Nous vous remercions d'avoir choisi un produit de CSL. Pour que vous puissiez apprécier pendant longtemps l'appareil que vous avez acheté, veuillez lire attentivement le mode d'emploi suivant. Avant la mise en service du produit livré, vérifiez s'il est complet, sans défauts et intact.

1. Contenu de la livraison

• Testeur de câblage réseau RJ45/RJ11
• Mode d'emploi

2. Fonction

Ce testeur de câblage vous permettra de vérifier la capacité de fonctionnement de vos câbles de réseau ou RNIS. Le testeur de câblage permet de tester très facilement la disposition et le blindage du câble.

3. Mise en service

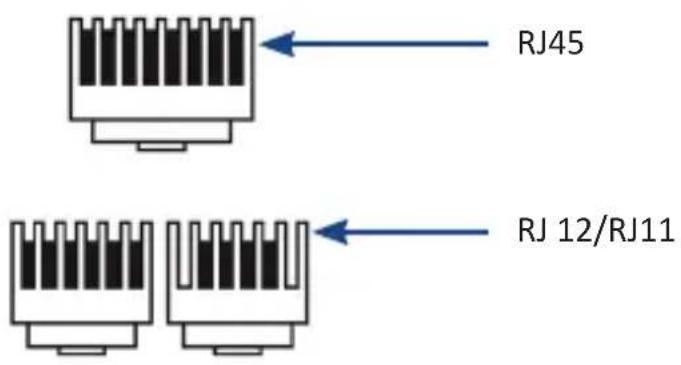

Lors de la première mise en service de l'appareil, assurez-vous une fois de plus de l'intégrité du produit ou des composants et de leur bon fonctionnement. Sortez l'appareil de l'emballage et retirez tout matériau d'emballage. Ouvrez le compartiment à batteries qui se trouve sur le côté arrière de l'appareil principal. Connectez le clip de batterie avec une batterie de 9V et mettez celle-ci dans le compartiment à batteries. Refermez ensuite le compartiment à batteries. La figure ci-dessous il-lustre un câble testable :

Connectez le câble à l'appareil principal et l'appareil à distance, puis mettez l'appareil en marche. Pour le test du câble, vous pouvez choisir entre deux différentes vitesses. Placez le sélecteur sur « ON », pour effectuer un test de câble à une vitesse normale. Placez le sélecteur sur « S » (slow = lent) pour effectuer un test de câblage à vitesse réduite. La position « OFF » éteint ensuite l'appareil.

Le résultat de mesure est affiché pendant le test du câble sur l'appareil principal et parallèlement sur l'appareil à distance. Pendant le processus de mesure, le testeur de câblage du réseau passe en continu à travers les conduites commandées de 1-8 ainsi qu'également par « G » pour les câbles blindés, et il indique si les câbles entre les extrémités de fils connectées sont en contact et si le signal est transmis.

Lorsqu'un câble est complètement occupé selon la configuration standard et avec des raccords blindés, toutes les paires de LED devraient s'allumer d'affilée. Si un câble est défectueux, la paire de LED associée ne s'allume pas.

4. Consignes de sécurité et clause de non responsabilité

Les tensions dépassant 60 V CC ou 40 V CA peuvent endommager l'appareil !

N'essayez jamais d'ouvrir l'appareil afin d'effectuer des réparations ou des transformations. Évitez tout contact avec les tensions du secteur. Ne court-circuitez pas le produit. L'appareil n'est pas étanche à l'eau, veuillez l'utiliser uniquement au sec. Protégez-le d'une humidité élevée, de l'eau et de la neige. Maintenez l'appareil éloigné de températures élevées.

N'exposez pas l'appareil à des changements de température brusques ou de fortes vibrations car elles pourraient endommager les pièces électroniques. Vérifiez l'appareil avant l'utilisation, pour détecter des dommages. L'appareil ne doit pas être utilisé s'il a reçu un coup ou a été autrement endommagé. Veuillez respecter les dispositions et restrictions nationales. N'utilisez pas le produit à d'autres fins que celles décrites dans le mode d'emploi. Ce produit n'est pas un jouet. Maintenez-le hors de la portée des enfants ou des personnes handicapées sur le plan mental.

Toute réparation ou modification qui n'est pas effectuée par le fournisseur initial entraîne l'annulation de la garantie. L'appareil ne doit être utilisé que par des personnes ayant lu et compris ce manuel. Les spécifications de l'appareil peuvent être modifiées sans indication préalable.

5. Indications de recyclage

Sur cette page, vous trouverez des informations sur la mise au rebut des DEEE par "WD-Plus GmbH". Depuis novembre 2006, lorsque vous achetez un nouvel appareil électrique ou électronique, en payant une „éco-participation“, vous participez au financement de la collecte et du recyclage d'un ancien équipement équivalent.

L'éco-participation DEEE correspond à la contribution financière du consommateur à la collecte, à la réutilisation, au recyclage d'un produit usagé équivalent. Son montant varie selon le produit et le type de traitement qu'il nécessite. Le symbole de la poubelle barrée, apposé sur nos produits ou son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques :

• dans les points de distribution en cas d'achat d'un équipement équivalent,
• dans les points de collecte mis à votre disposition localement (déchetterie, collecte sélective, etc.).

"WD-Plus GmbH", via son mandataire Recy'stem Pro, est adhérent de l'Eco Ecosystem qui garantit la collecte, le recyclage et la dépollution de nos appareils électriques usagés, dans le respect des plus hautes exigences environnementales et sociales. Pour obtenir des informations sur les points de collecte autorisés dans votre région, veuillez contacter votre municipalité locale. Ecosystem Eco Organisme agréé par les Pouvoirs publics pour la filière DEEE*. "WD-Plus GmbH" est enregistrée dans le Registre National des Producteurs SYDEREP, tenu par l'ADEME, sous le numéro : "FR031263". Pour plus d'informations sur le recyclage de nos produits et pour découvrir le point de collecte le plus proche de chez vous veuillez visiter la page :

FR

Cet appareil, ses accessoires, piles et cordons se recyclent

À DÉPOSER EN MAGASIN

À DÉPOSER EN DÉCHÈTERIE

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !

CE

Directive DEEE : 2012/19/UE

DEEE Numéro de registre : DE 67896761

La société WD Plus GmbH déclare par la présente que l'appareil 306637 est conforme aux exigences fondamentales et aux autres dispositions pertinentes. Pour obtenir une déclaration de conformité complète, adressez-vous à : WD Plus GmbH Wohlenbergstraße 16, 30179 Hannover
