Type de produit	Siège de voiture
Norme	Règlement i-Size (R129)
Marque	Cosatto
Modèle	All in All Extra i-Size 360
Utilisation	Enfant de 40 cm à 150 cm (poids max 20 kg)
Modes d’utilisation	Dos à la route, Face à la route, Rehausseur
Rotation	360° avec verrouillage (orientation latérale pour installation)
Fixation ISOFIX	Oui, avec indicateurs de verrouillage verts
Pied de soutien télescopique	Oui, avec indicateur de contact vert
Harnais	5 points, ajustable en hauteur
Appui-tête	Réglable en hauteur
Inclinaison du dossier	Réglable (dos à la route : positions 5-8 ; face à la route : 1-4 ; rehausseur : 1)
Tailles enfant	Dos à la route : 40-105 cm ; Face à la route : 76-105 cm ; Rehausseur : 100-150 cm
Poids max enfant	20 kg
Réducteur amovible	Oui, avec coussins latéraux et d’appui-tête (selon taille)
Housse amovible et lavable	Oui, suivre les étiquettes de lavage
Entretien	Nettoyage à l’eau tiède et détergent doux ; ne pas utiliser de produits abrasifs
Pièces de rechange disponibles	Appui-tête, réducteur, rembourrages, housses, guides ISOFIX, place-housse
Sécurité	Ne pas utiliser avec airbag activé ; remplacer après un accident ; vérifier la compatibilité véhicule

FOIRE AUX QUESTIONS - All in All Extra i-Size 360 COSATTO

Comment installer le siège en mode dos à la route ?

Placez le siège en orientation dos à la route (étape 12). Réglez l’inclinaison du dossier sur une position entre 5 et 8 (étape 2). Fixez les bras ISOFIX aux points d’ancrage du véhicule (étapes 13-15) et déployez le pied de soutien télescopique jusqu’à ce que l’indicateur de contact soit vert (étape 16). Vérifiez que tous les indicateurs de sécurité sont verts.

À partir de quel âge peut-on passer en mode face à la route ?

Il est impératif d’attendre que l’enfant ait au moins 15 mois. De plus, l’enfant doit mesurer entre 76 et 105 cm et peser au maximum 20 kg. N’orientez jamais le siège face à la route avant cet âge.

Comment nettoyer la housse du siège ?

Retirez la housse en suivant les étapes 28-29. Lavez-la à l’eau tiède avec un détergent doux, conformément aux instructions sur l’étiquette de lavage. N’utilisez jamais d’eau de Javel, d’ammoniaque ou de produits abrasifs. Laissez sécher complètement avant de remettre en place.

Puis-je utiliser ce siège sur le siège passager avant avec airbag ?

Non, jamais. Siège passager avant avec airbag activé est interdit. Consultez le manuel du véhicule pour désactiver l’airbag du passager si nécessaire.

Que faire après un accident de voiture ?

Le siège auto et les ceintures de sécurité du véhicule doivent être remplacés après un accident, même s’ils semblent en bon état. Ils peuvent avoir subi des dommages invisibles qui réduisent leur protection.

Comment régler la hauteur du harnais et de l’appui-tête ?

Pour régler l’appui-tête, suivez l’étape 3. Le harnais se desserre en tirant sur les sangles (étape 5) et se serre en tirant sur la sangle de réglage (étape 6). Assurez-vous que les sangles ne sont pas torsadées et qu’elles sont bien ajustées contre l’enfant.

Le siège est-il compatible avec tous les véhicules ?

Ce siège est un dispositif i-Size amélioré. Il doit être installé sur des positions assises i-Size compatibles, indiquées par le constructeur du véhicule. Consultez la liste des véhicules sur le site Cosatto ou l'application Fit Checker.

Comment utiliser le mode rehausseur ?

Pour passer en rehausseur, retirez le harnais en suivant les étapes 20-23 : ouvrez la housse, déconnectez les bretelles, rangez la boucle dans le compartiment prévu. L’enfant est alors retenu par la ceinture du véhicule, qui doit passer dans le guide de ceinture de l’appui-tête.

Quels sont les signes d’une mauvaise installation ?

Les indicateurs de sécurité sur les bras ISOFIX et le pied de soutien doivent être verts. Si un indicateur est rouge, l’installation n’est pas correcte. De plus, le siège ne doit pas bouger de plus de 2,5 cm latéralement lorsqu’il est fixé.

Comment détacher et remettre la housse de siège ?

Passez d’abord en mode rehausseur (étapes 20-23). Retirez la housse d’appui-tête en détachant les boutons-pression et élastiques (étape 28). Puis retirez la housse de siège en ouvrant le rabat et en décrochant les élastiques (étape 29). Pour la remettre, suivez l’ordre inverse.

MODE D'EMPLOI All in All Extra i-Size 360 COSATTO

(FR) Schéma de pièces détachées, (DE) Ersatzteillisteabbildung,

Important : conservez ce moded'emploi afin de pouvoir le consulter ultérieurement. Informations importantes de sécurité.

号

Le mode d'emploi doit être conservé avec le siège-auto pour enfant tout au long de sa période d'utilisation: Il y a un compartiment en tissu à l'arrière de la housse en tissu de l'appui-tête pour ranger le manuel d'instructions.

Il est recommandé de vérifier que le dispositif de retenue pour enfants est compatible avec le véhicule au moment de l'achat.

Veuillez vous référer à la liste des véhicules, à l'application Cosatto de vérification de l'installation (http://cosat.to/fitchecker) ou à la liste d'installation véhicule du site Internet (http://cosat.to/allinallextravl).

Les positions de siège dans d'autres véhicules peuvent également convenir pour l'installation du dispositif de retenue pour enfants. En cas de doute, veuillez prendre contact avec Cossato ou le revendeur.

Taille et poids de l'enfant:

• Lorsque le siège-auto est utilisé dos à la route, il est adapté dès la naissance, pour une taille comprise entre 40 et 105 cm, jusqu'à 20 kg maximum.
• IMPORTANT – N'ORIENTEZ PAS LE SIÈGE-AUTO FACE À LA ROUTE SI L'ENFANT N'A PAS AU MOINS 15 MOIS.
• Lorsqu'il est utilisé en mode face à la route, le siège auto convient à partir de 15 mois, hauteur entre 76 et 105 cm, jusqu'à un poids maximum de 20 kg.
• Lorsqu'il est utilisé en mode rehausseur, le siège auto convient à une hauteur comprise entre 100 et 150 cm.

Emplacement:

• Reportez-vous à la liste des véhicules pour connaître les places où le socle de siège-auto peut être installé.
• N'utilisez jamais ce siège-auto sur un siège pour lequel un airbag est activé. Consultez le manuel du véhicule pour désactiver l'airbag.
• Si le dossier du siège du véhicule est inclinable, positionnez-le le plus droit possible lorsque vous utilisez le siège-auto.
• n'utilisez PAS le siège-auto chez vous. Il n'a pas été conçu pour un usage au domicile et ne doit être utilisé que dans votre véhicule.

Sécurité - Veuillez lire attentivement :

• N'utilisez JAMAIS ce siège-auto en position latérale.
• Tous les éléments rigides et les pièces en plastique du siège-auto doivent être situés et installés de sorte qu'ils ne soient pas, lors de l'utilisation quotidienne du véhicule, coincés sous un siège mobile ou dans une porte du véhicule.
• Si des points de charge autres que ceux indiqués dans le mode d'emploi sont utilisés, cela peut réduire considérablement le facteur de protection du siège-auto.
• Attachez TOUJOURS votre enfant au moyen du harnais de sécurité lors de l'utilisation de ce siège-auto.
• Ne laissez JAMAIS votre enfant sans surveillance.
• N'essayez PAS de démonter, de modifier ou d'ajouter toute partie du dispositif de retenue pour enfant ni de changer la façon dont les ceintures de sécurité du véhicule sont conçues ou utilisées.
• Le dispositif de retenue pour enfant et les ceintures de sécurité du véhicule doivent être remplacés après un accident. Bien qu'ils puissent sembler en bon état, ils peuvent ne pas protéger votre enfant aussi bien qu'ils le devraient.
• Ne placez rien sous le siège-auto (par exemple une serviette ou un coussin). Cela pourrait affecter la performance du siège-auto en cas d'accident.
• La ceinture du véhicule maintenant le dispositif de retenue pour enfant au siège doit être correctement serrée et ne doit pas être torsadée.
• Assurez-vous toujours que le harnais du siège-auto et la ceinture du véhicule soient correctement tendus afin d'assurer une protection maximale de votre enfant.
• Ne laissez pas le harnais et la ceinture du véhicule se trouver pincés par les portes du véhicule ni frotter contre des arêtes vives du siège ou du châssis.
• Si le harnais ou la ceinture du véhicule sont coupés ou effilochés, remplacez-les avant de conduire.
• Utilisez toujours des pièces de rechange approuvées par Cosatto.
• Cosatto conseille de ne pas acheter ni vendre de sièges-auto d'occasion. De nombreux sièges-auto achetés de cette façon se sont avérés être dangereux.
• REMARQUE : le siège-auto peut marquer la garniture des sièges du véhicule. Cosatto ne peut être tenue responsable des dommages ou des marques laissées sur la garniture des sièges du véhicule.
• La sécurité n'est garantie que si le siège-auto est installé conformément à ces instructions.
• Attachez solidement les bagages ou autres objets qui pourraient blesser l'occupant du siège-auto en cas d'accident.
• Le non-respect de ces instructions crée une situation dangereuse, annule automatiquement la garantie et dégage Cosatto de toute responsabilité.
• La boucle du harnais a été conçue de façon à être libérée rapidement en cas d'urgence. UN ENFANT PEUT L'ACTIONNER. Les enfants plus curieux peuvent apprendre à défaire la boucle. Vous devez leur dire de ne jamais jouer avec la boucle du harnais, ni avec toute autre partie du siège-auto.
• Il est important que la sangle abdominale du harnais soit serrée bien en bas, de sorte que le bassin de l'enfant soit fermement maintenu.
• Lorsqu'il est utilisé en mode rehausseur, la ceinture ventrale du véhicule doit être correctement ajustée sur le bassin de l'enfant.
• N'utilisez jamais le siège-auto sans sa housse en tissu, celle-ci contribue à sa performance intégrale. En cas de remplacement de la housse en tissu, utilisez toujours une housse recommandée par Cosatto.

- Couvrez le siège-auto si celui-ci reste longtemps au soleil, car il pourrait devenir très chaud. Vérifiez que le siège-auto n'est pas trop chaud avant de placer votre enfant dans le siège-auto.

Remarques:

1. (40 - 105cm) Il s'agit d'un dispositif de retenue pour enfant i-Size amélioré. Il est approuvé conformément au Règlement n° 129 et doit être utilisé avec les sièges compatibles i-Size, comme indiqué par le constructeur du véhicule dans le manuel du véhicule.
2. (100 - 150cm) Il s'agit d'un siège d'appoint amélioré i-Size. Il est approuvé conformément au Règlement n° 129, pour une utilisation principalement dans les « positions assises i-Size » comme indiqué par les constructeurs de véhicules dans le manuel d'utilisation du véhicule.
3. N'utilisez jamais ce siège-auto sur le siège passager si l'airbag est activé.
4. En cas de doute, veuillez prendre contact avec le fabricant ou le revendeur du dispositif de retenue pour enfant.

Entretien:

• Votre dispositif de retenue pour enfant a été conçu pour répondre aux normes de sécurité et une utilisation et un entretien appropriés vous garantiront de nombreuses années d'utilisation sans problème.
• Rangez le dispositif de retenue pour enfant dans un endroit sûr et sec.
• Le rangement du dispositif de retenue pour enfant humide favorise la formation de moisissures. S'il est humide, séchez-le avec un chiffon doux et laissez-le sécher complètement avant de le ranger.
• Évitez de laisser le dispositif de retenue pour enfant longtemps au soleil, car la couleur des tissus peut s'estomper.
• Inspectez régulièrement le dispositif de retenue pour enfant pour vérifier l'absence de dommage. Cessez de l'utiliser si l'un des éléments est endommagé.
• Ne démontez PAS et n'essayez PAS de démonter les éléments du dispositif de retenue pour enfant lors de son nettoyage. Cela serait inutile et pourrait être dangereux.
• Les pièces métalliques et en plastique peuvent être nettoyées en les épongeant avec de l'eau tiède et un détergent doux.
• Les instructions de nettoyage des articles en tissu sont indiquées sur leurs étiquettes de lavage respectives.
• Retirer l'insert du réducteur / de la housse avant le nettoyage.
• N'utilisez jamais de détergent abrasif ou à base d'ammoniaque, d'eau de Javel ou d'alcool.
• Retirer le produit de tout matériel d'emballage et de protection avant la première utilisation.

Liste des pièces :

Reportez-vous aux schémas :

P1: Appui-tête P7: Rembourrage d'entrejambe
P2: Coussin d'appui-tête du réducteur P8: Bras ISOFIX
P3: Réducteur P9: Bouclier latéral
P4: Coussins latéraux du réducteur P10: Pied de soutien télescopique
P5: Rembourrages de bretelle (paire) P11: Guide ISOFIX (x2)
P6: Harnais P12: Place-housse

Pièces de rechange :

Les pièces de rechange ci-dessous sont disponibles pour votre produit. Pour le Royaume-Uni et l'Irlande, vous pouvez commander sur notre site :

En dehors du Royaume-Uni et de l'Irlande, vous trouverez les coordonnées de votre

distributeur sur : http://www.cosatto.com/stockists

Si vous avez besoin d'aide, n'hésitez pas à nous écrire à [e-mail]

S1: Réducteur S5: Housse de siège

S2: Rembourrage d'entrejambe S6: Guide ISOFIX (x2)

S3: Rembourrages de bretelle (paire) S7: Place-housse

S4: Housse d'appui-tête

Signification des symboles :

	Reportez-vous à l'avertissement XX		Répétez l'action x fois		Appuyez et maintenez
	Action correcte		Flèche d'action générale		Vérifiez
	Action incorrecte		Verrouillez		Passez à l'étape XX
	Signal sonore		Déverrouillez		Répétez de l'autre côté

Informations d'installation et d'utilisation:

Reportez-vous aux schémas d'instructions :

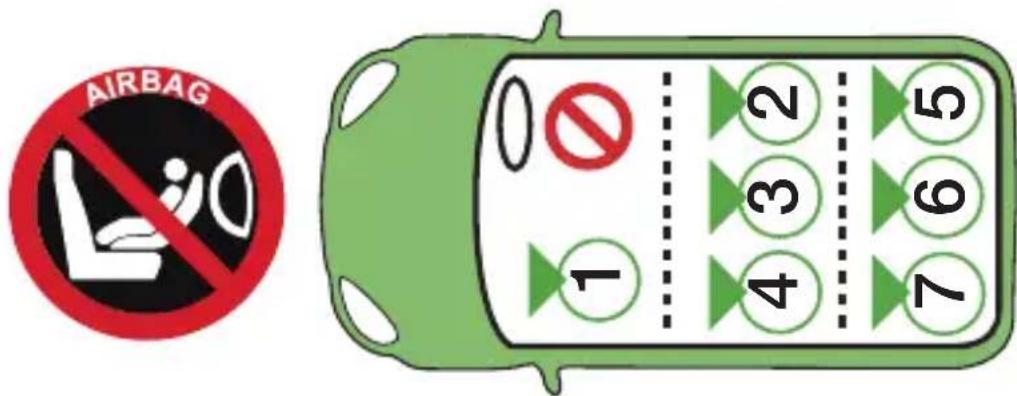

Emplacement 1- IMPORTANT: n'utilisez jamais ce siège-auto sur un siège pour lequel un airbag est activé. Consultez le manuel du véhicule pour désactiver l'airbag.

Inclinaison 2- Réglage : du dossier IMPORTANT : Utilisez uniquement la ou les positions d'inclinaison indiquées pour chaque mode :

Position dos à la route (40 à 105 cm) :5, 6, 7, 8

Position face à la route (76 à 105 cm) : 1, 2, 3, 4

Mode rehausseur (de 100 à 150 cm) : 1

Appui-tête 3- Réglage:

4- Position correcte de l'appuie-tête :

Harnais 5- Desserrage :

REMARQUE : Tirez seulement les sangles du harnais.

6- Serrage :

NB : le harnais doit être raisonnablement serré. Il doit maintenir l'enfant sans trop le serrer.

Vérifiez que les sangles ne sont pas torsadées lorsque l'enfant est assis.

Siège- auto pour enfant

7- Ouverture :

8- Fermeture :

Attacher l'enfant dans le siège-auto :

9- Ouvrez le harnais (voir l'étape 7) (a). Montez l'appuie-tête (voir l'étape 3) (b).

10- Placez votre enfant dans le siège-auto. Fermez le harnais (voir l'étape 8) (a). Réglez l'appuie-tête (voir l'étape 3) (b). Ajustez le harnais (voir l'étape 6) (c).

11- Réglage de l'orientation du siège : Tirez et maintenez le levier de réglage de rotation du siège (a) puis tournez le siège (b).

12- l'orientation du siege : b, c: Orientation latérale : L'orientation latérale permet de placer ou de retirer l'enfant du siège après l'installation du siège-auto. AVERTISSEMENT : Ne pas rouler avec le siège dans cette position. d: Orientation dos à la route : Lorsque le siège-auto est utilisé dos à la route, il est adapté dès la naissance, pour une taille comprise entre 40 et 105 cm, jusqu'à 20 kg maximum. IMPORTANT – N'ORIENTEZ PAS LE SIÈGE-AUTO FACE À LA ROUTE SI L'ENFANT N'A PAS AU MOINS 15 MOIS. a: Orientation face à la route : Lorsque le siège-auto est utilisé face à la route, le siège auto convient à partir de 15 mois, hauteur comprise entre 76 et 150 cm.

Bras ISOFIX 13- Emplacement:

Les deux points d'ancrage ISOFIX inférieurs se trouvent généralement entre l'assise et le dossier du siège du véhicule (a). Certains véhicules disposent d'un marquage ISOFIX près des points d'ancrage ISOFIX inférieurs (b).

14- Installation des guides ISOFIX (En option):

Les guides ISOFIX facilitent l'identification des points d'ancrage ISOFIX et l'installation. Ils permettent également de protéger le siège du véhicule.

15- Installation :

Appuyez sur les boutons de réglage des bras ISOFIX tout en sortant complètement les bras (a). Enclenchez les bras ISOFIX (b) et vérifiez que les indicateurs de sécurité des bras ISOFIX sont verts (c). Poussant le socle de siège-auto fermement contre le dossier du siège du véhicule (d). Procédez dans l'ordre inverse pour le retrait.

Pied de soutien télescopique

16- Installation :

Dépliez complètement (a) le pied de soutien.

Réglez le pied de soutien (b) de façon à ce qu'il repose fermement sur le plancher du véhicule (c) et que l'indicateur de contact du pied de soutien soit vert (d).

Modes dos à la route (40 - 105cm):

17- Installation :

Mettez le siège en mode dos à la route (voir l'étape 12).

Placez le dossier en position dos à la route (voir l'étape 2) (a).

Placez le siège-auto sur le siège du véhicule, dos à la route.

Fixez les bras ISOFIX aux points d'ancrage (voir les étapes 13 à 15) (b).

Enclenchez le pied de soutien (voir l'étape 16) (c).

Procédez dans l'ordre inverse pour le retrait.

Réducteurs 18-

Lorsque la taille de l'enfant est inférieure ou égale à 60 cm, le siège-auto doit être utilisé AVEC le réducteur, les coussins latéraux et d'appui-tête.

Lorsque la taille de l'enfant est comprise entre 61 et 75 cm, le siège-auto ne doit être utilisé qu'avec le réducteur, SANS les coussins latéraux et d'appui-tête.

Lorsque la taille de l'enfant est supérieure ou égale à 76 cm, le siège-auto doit être utilisé SANS le réducteur et les coussins latéraux et d'appui-tête.

Modes face à la route (76 - 105cm):

IMPORTANT – N'ORIENTEZ PAS LE SIÈGE-AUTO FACE À LA ROUTE SI L'ENFANT N'A PAS AU MOINS 15 MOIS.

19- Installation :

Mettez le siège en mode face à la route (voir l'étape 12).

Placez le dossier en position face à la route (voir l'étape 2) (a).

Placez le siège-auto sur le siège du véhicule, face à la route.

Fixez les bras ISOFIX aux points d'ancrage (voir les étapes 13 à 15) (b).

Enclenchez le pied de soutien (voir l'étape 16) (c).

Procédez dans l'ordre inverse pour le retrait.

Mode rehausseur (100 - 150cm):

Passage en mode rehausseur :

20- Mettez le siège en mode face à la route (voir l'étape 12).

Ouvrez le harnais (a, voir l'étape 5).

Rentrez le pied de soutien (b, voir l'étape 16).

21- Soulevez la languette de la housse de l'appui-tête (a).

Ouvrez les rembourrages de bretelle (b) et déconnectez-les des crochets de fixation (c).

Détachez les bretelles des crochets de fixation (d).

Retirez le rembourrage d'entrejambe (e).

22- Détachez les boutons-pression (a) et ouvrez le rabat du siège pour accéder au compartiment de rangement de la boucle (b).

Poussez la boucle sous la housse de siège (c).

Ceinture du véhicule

23- Fermez la boucle (a) et rangez-la dans le compartiment de rangement (b).

Rangez le harnais derrière le rabat de la housse de siège (c).

Remettez en place le rabat de la housse de siège (d) et le rabat de la housse de l'appui-tête (e).

Remarque : La boucle doit être rangée en bas dans le compartiment de rangement.

Ceinture uniquement:

Installation :

24- Mettez le siège en mode face à la route (voir l'étape 12).

Placez le dossier en position 1 (voir l'étape 2) (a).

Placez le siège-auto sur le siège du véhicule, face à la route.

Rétractez les bras ISOFIX (voir l'étape 15) (b).

Rétractez le pied de support (voir l'étape 16) (c).

Sécurisez votre enfant avec la ceinture du véhicule (voir les étapes 25 - 26) (d).

Procédez dans l'ordre inverse pour le retrait.

25- Placez votre enfant dans le siège-auto.

Tirez la ceinture du véhicule et faites-la passer devant l'enfant (a), puis attachez-la (b).

Faites passer la partie diagonale de la ceinture du véhicule dans le guide de ceinture de l'appui-tête (c).

26- Tirez sur la ceinture du véhicule de façon à la tendre (a et b).

IMPORTANT : la position de la boucle de la ceinture du véhicule peut affecter la stabilité du dispositif de retenue pour enfant. En cas d'accident, le dispositif de retenue pour enfant pourrait ne pas protéger correctement votre enfant. Après avoir serré la ceinture du véhicule, si la boucle se trouve dans la position indiquée (X), essayez d'installer le dispositif de retenue pour enfant à une autre place dans votre véhicule.

Procédez dans l'ordre inverse pour le retrait.

Ceinture avec bras ISOFIX uniquement:

27- Installation :

Mettez le siège en mode face à la route (voir l'étape 12).

Placez le dossier en position 1 (voir l'étape 2) (a).

Placez le siège-auto sur le siège du véhicule, face à la route.

Fixez les bras ISOFIX aux points d'ancrage (voir les étapes 13 à 15) (b).

Rétractez le pied de support (voir l'étape 16) (c).

Sécurisez votre enfant avec la ceinture du véhicule (voir les étapes 25 - 26) (d).

Procédez dans l'ordre inverse pour le retrait.

Articles en tissu

Retrait :

28- Passez le siège-auto en mode rehausseur (voir les étapes 20 à 23).

Détachez les boutons-pression (a) et les élastiques (b) de la housse de l'appui-tête, puis retirez la housse de l'appui-tête (c).

29- Détachez les boutons-pression et ouvrez le rabat de la housse de siège (a).
Détachez les élastiques du les guides de la ceinture abdominale (b), puis retirez la housse de siège (c).
Suivez les instructions ci-dessus en ordre inverse pour installer les articles en tissu.

place- housse

30- Utilisation du place-housse:

Liste de contrôle :

• Avez-vous vérifié la compatibilité du dispositif de retenue pour enfant avec le modèle du véhicule ?
• Le cas échéant, l'air-bag est-il désactivé ?
• Le dispositif de retenue pour enfant est-il correctement installé sur le siège du véhicule ?
• Le siège-auto est-il correctement installé sur le dispositif de retenue pour enfant ?
• Avez-vous vérifié les indicateurs de sécurité sur les bras ISOFIX, le pied de soutien ISOFIX et la sécurité du siège ?
• L'enfant est-il correctement attaché dans le siège-auto ?
• Le harnais est-il correctement tendu et non torsadé ?
