Caractéristique	Détails
Type d'appareil	Lave-vaisselle encastrable
Capacité	12 couverts
Classe énergétique	A+
Niveau sonore	49 dB
Programmes de lavage	6 programmes, dont éco, rapide et intensif
Températures de lavage	De 45°C à 70°C
Fonction départ différé	Oui, jusqu'à 24 heures
Dimensions (L x P x H)	60 x 55 x 82 cm
Panneau de contrôle	Électronique avec affichage LED
Système de sécurité	Système anti-débordement
Consommation d'eau	9,5 litres par cycle
Poids	38 kg
Garantie	2 ans

FOIRE AUX QUESTIONS - KDW 6031 A BI Koenic

Le lave-vaisselle ne démarre pas, que faire ?

Vérifiez si l'appareil est correctement branché au secteur et si la prise fonctionne. Assurez-vous également que la porte est bien fermée.

Pourquoi le lave-vaisselle ne lave-t-il pas correctement ?

Vérifiez que les bras gicleurs ne sont pas obstrués par des résidus alimentaires. Assurez-vous également d'utiliser le bon détergent et de ne pas surcharger l'appareil.

Comment éliminer les mauvaises odeurs du lave-vaisselle ?

Nettoyez régulièrement le filtre et le joint de porte. Vous pouvez également faire tourner un cycle vide avec du vinaigre blanc pour éliminer les odeurs.

Le lave-vaisselle laisse des traces sur la vaisselle, que faire ?

Cela peut être dû à un manque de produit de rinçage. Assurez-vous que le réservoir de produit de rinçage est plein et que vous utilisez le bon réglage.

Comment régler le niveau de dureté de l'eau ?

Consultez le manuel d'utilisation pour trouver la méthode de réglage de la dureté de l'eau. Cela peut impliquer un ajustement du réglage sur le réservoir de sel.

Que faire si le lave-vaisselle affiche un code d'erreur ?

Référez-vous au manuel d'utilisation pour identifier la signification du code d'erreur et suivez les instructions pour résoudre le problème.

Le lave-vaisselle fuit, que dois-je vérifier ?

Vérifiez que les tuyaux d'arrivée et d'évacuation sont bien connectés et qu'il n'y a pas de fuites visibles. Inspectez également le joint de porte.

Comment nettoyer le filtre du lave-vaisselle ?

Sortez le filtre du fond du lave-vaisselle, rincez-le sous l'eau tiède pour enlever les résidus et replacez-le une fois propre.

Le cycle de lavage est trop long, est-ce normal ?

Les cycles peuvent varier en fonction du programme sélectionné. Consultez le manuel pour comprendre la durée des différents cycles.

Comment installer le lave-vaisselle correctement ?

Assurez-vous de suivre les instructions d'installation fournies dans le manuel. Vérifiez les connexions électriques et de plomberie avant de mettre l'appareil en marche.

MODE D'EMPLOI KDW 6031 A BI Koenic

Consignes de sécurité

• Ce produit peut être utilisé par des enfants agés de 8 ans et plus, s'ils sont surveillés ou s'ils ont reçu les instructions pour une utilisation en toute sécurité de ce produit et s'ils comprennent les risques qui en découlent.
• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et la maintenance de l'appareil ne doivent pas être réalisés par des enfants à moins qu'ils soient agés de 8 et plus et qu'ils soient sous la surveillance d'un adulte.
• Cet appareil est destiné au lavage de 16 couverts maximum.
• La porte ne doit pas rester en position ouverte car cela peut être un risque de chute.
• Respectez les consignes de la procédure sur le chargement du lave-vaisselle.

Avertissement ! Les couteaux et autres ustensiles avec des lames tranchantes/pointues doivent être placés dans le panier avec leurs lames/pointes vers le bas ou en position horizontale.

Consignes de sécurité

• Ce produit est conçu pour la préparation de quantités adaptées à un domicile, ou à un environnement similaire, non commercial. Les environnements similaires au domicile peuvent être la cuisine du personnel d'un magasin, un bureau, de petites entreprises agricoles et autres, une chambre d'hôte, un petit hôtel ou des logements résidentiels de même importance.
• Le lave-vaisselle est muni d'orifices de ventilation au socle. Ces ouvertures ne doivent pas être bouchées par une moquette.
• Un cordon d'alimentation détérioré ne peut être remplacé que par un service après-vente agréé afin de ne pas s'exposer à d'éventuels risques.
• Suivez les instructions de la section Nettoyage et entretien.

Français

Consignes de sécurité

• Lisez intégralement ce mode d'emploi avant la première utilisation. Si vous cédez ce produit à quelqu'un, donnez-lui mode d'emploi. Soyez attentif aux mises en garde sur le produit et dans ce mode d'emploi. In contient des informations importantes pour votre sécurité, l'utilisation et l'entretien de l'équipement.
• N'utilisez le produit que pour son usage prévu et avec les accessoires et composants recommandés. Une mauvaise utilisation peut entraîner des risques.
• Ne laissez jamais l'appareil sans surveillance lorsqu'il est sous tension.
• N'essayez sous aucun prétexte (ex. : cordon d'alimentation endommagé, produit tombé, etc.) de réparer le produit vous -même. Pour l'entretien et les réparations, veuillez consulter un réparateur agréé.
• La tension du secteur doit correspondre à celle indiquée sur la plaque signalétique.
• Évitez de détériorer le cordon d'alimentation en le pliant ou par contact avec des angles vifs.
• Veuillez tenir l'appareil, y compris son cordon d'alimentation et sa fiche électrique, à l'écart de toute source de chaleur, telle qu'un poêle, une plaque chau ante ou tout autre appareil/équipement générant de la chaleur.
• Pour débrancher l'appareil de la prise de courant, tirez sur la fiche électrique et non pas sur le cordon.
• Débranchez l'appareil lorsqu'il n'est pas utilisé, en cas de dysfonctionnement, avant de monter ou de démonter les accessoires et avant chaque nettoyage.
• Utilisez cet appareil dans un lieu en intérieur non humide et jamais à l'extérieur.
• Ce produit n'est pas adapté à une utilisation commerciale. Il est conçu uniquement pour une utilisation domestique.
• Respectez les consignes d'installation fournies.

- Cet appareil es branché à l'alimentation d'eau. Respectez la pression minimale et maximale d'arrivée d'eau, voir la section Données Techniques. Respectez toutes les instructions concernant l'installation des tuyaux démontables, utilisez de nouveaux tuyaux pour l'installation. Ne réutilisez pas de vieux tuyaux.

- Important! Vérifiez que le produit est en parfait état de marche avant de l'utiliser. Le produit ne doit pas être utilisé s'il présente des signes d'endommagement ou s'il est suspecté d'être défectueux.

Félicitations!

Merci d'avoir acheté un produit KOENIC. Veuillez lire soigneusement ce manuel et le conserver pour une consultation future.

Usage prévu

Cet appareil n'est destiné qu'au nettoyage de la vaisselle et de la coutellerie qui peuvent être lavés au lave-vaisselle ou adéquats pour les lave-vaisselles. Toute autre utilisation peut endommager l'appareil ou entraîner des blessures. Cet appareil n'est destiné qu'à l'utilisation domestique et non pas à l'utilisation commerciale. Imtron GmbH n'assume aucune responsabilité quant à des dommages au produit, à des dommages matériels ou à des blessures corporelles dus à une négligence ou un usage inapproprié du produit, ou à un usage du produit non indiqué par le fabricant.

Avant de l'utiliser pour la première fois

Retirez soigneusement le produit et les accessoires de leur emballage d'origine. Il est conseillé de conserver l'emballage d'origine pour le rangement. Si vous souhaitez disposer de l'emballage d'origine, veuillez respecter les recommandations légales en vigueur. Si vous avez des questions concernant le rebut approprié, contactez le service de déchetterie local.

Vérifiez que le contenu est complet et qu'il n'est pas endommagé. Si le contenu livré est incomplet ou endommagé, contactez immédiatement votre revendeur. Après avoir déballé, veuillez consulter la section

Nettoyage et entretien.

Garantie et pièces de rechange

La durée de garantie du produit, ainsi que les conditions applicables de la garantie sont disponibles sur la carte de garantie fournie avec le produit. Les pièces détachées, qui sont listées dans la directive sur l'écoconception correspondante, peuvent être obtenues en contactant le centre de service client, pendant une période d'au moins 7 ans, voire 10 ans selon les pièces.

Sommaire

1 x Lave-vaisselle
1 x Manuel d'utilisation
1 x Carte de garantie

Contrôle et composants

A Panneau de contrôle
A1 Bouton Démarrage/Pause A2 Bouton du système d'ouverture de porte automatique
A3 Bouton de démarrage différé
A4 Bouton de fonction optionnelle F
A5 Bouton de sélection de zone de rinçage
A6 Boutons de sélection de programme <>
A7 Bouton Marche/Arrêt
A8 Affichage de programme
A9 Indicateur d'adoucissant (sel)
A10 Indicateur de produit de rinçage
A11 Indicateurs de zone de rinçage
A12 Écran
A13 Indicateur de connexion d'eau
A14 Indicateur de consommation énergétique
A15 Indicateurs des fonctions en options

B Poignée

c Porte

D Tuyau d'alimentation d'eau (pré-assemblé)

E Tuyau d'évacuation d'eau (pré-assemblé)

F Cordon d'alimentation avec prise

G Intérieur

G1 Bras gicleur inférieur

G2 Sortie d'eau avec filtre

G3 Bac à sel

H Compartiment de remplissage Couvercle du détergent en tablettes/ poudre

H1 Couvercle
H2 Compartiment pour le lavage principal
H3 Verrouillage
H4 Compartiment pour le prélavage

Compartiment du produit de rinçage

H5 Repère de remplissage

H6 Bac du produit de rinçage

Léger

J Bras d'aspersion inférieur

K Tiroir à couverts

L Panier supérieur de la vaisselle avec bras gicleur

M Panier à vaisselle inférieur

Accessoires

Entonnoir (non illustré)

Kit d'installation (non illustré)

Français

Installation

Remarque :

Lorsque vous effectuez le raccordement à l'eau potable, veillez à raccorder l'appareil à l'aide d'un dispositif de sécurité contre la contamination de l'eau potable par refoulement (conformément à la norme DIN EN 1717). Nous recommandons de confier l'installation, y compris l'alimentation en eau et les raccordements électriques, ainsi que les réparations à un technicien qualifié.

Fig. 1 Le lave-vaisselle doit être installé à proximité d'une source d'eau, d'un point d'évacuation et d'une prise électrique.

Attention

Après déballage, ouvrez la porte et retirez toutes les protections de transport des paniers et des bras de pulvérisation. Assurez-vous que les bras de pulvérisation peuvent tourner librement.

Remarque :

Veuillez vérifier le matériel de montage fourni, les supports, les vis et la bande Velcro pour fixer le panneau décoratif (voir le chapitre Installation du panneau avant du meuble), etc.

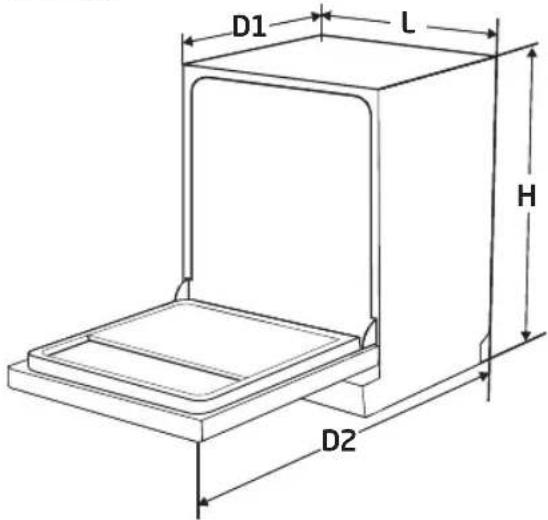

① Respectez les dimensions d'installation.

- Un emplacement proche de l'évier est recommandé pour permettre une connexion plus aisée à la source d'eau et aux connexions d'évacuation - Vous trouverez à l'arrière de l'un ou des deux placards latéraux des renfoncements de 80 x 100 mm destinés à la connexion de source d'eau, de l'évacuation et de la connexion électrique (A).

Si le lave-vaisselle est installé dans un coin, veillez à ménager un espace libre de 50 mm entre la porte ouverte et les armoires environnantes.

i Prenez note des dimensions, la position des trous et des ouvertures de la plaque décorative.

2 Fixez la bande de condensation sous le plan de travail. Assurez-vous qu'elle soit alignée sur le rebord avant du plan de travail.

3 Avant d'utiliser le produit pour la première fois, assurez-vous que tous les raccords d'eau du produit sont correctement raccordés à l'appareil et au réseau d'eau domestique et étanches.

4 Assurez-vous qu'aucun câble ou tuyau n'est plié lors de l'insertion de l'appareil.

5 Si vous utilisez un plan de travail en bois, insérez les supports de montage dans les logements du haut. Poussez l'appareil directement dans l'ouverture sans l'incliner et sans forcer.

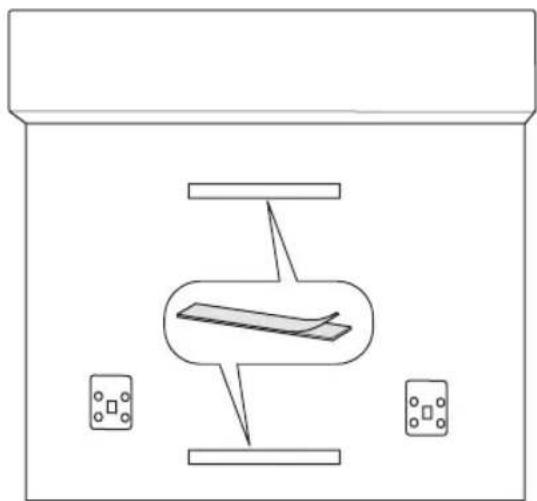

6 Détachez les bandes Velcro fournies et enlevez les bandes de protection. Collez maintenant les 4 bandes Velcro dans les évidements de la porte et du panneau décoratif.

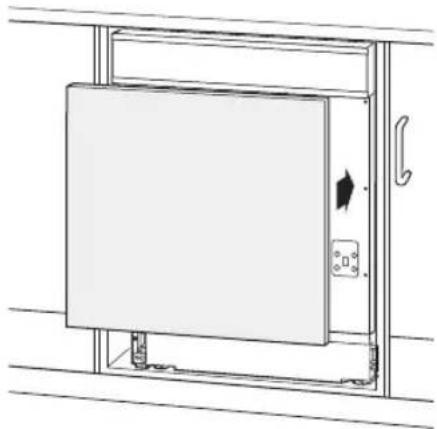

⑦ Alignez le panneau décoratif et fixez-le à la porte du lave-vaisselle.

8 Retirez les quatre vis à l'intérieur de la porte. Vissez ensuite les quatre longues vis fournies à travers la porte et fixez le panneau décoratif.

9 Le lave-vaisselle doit être placé en position de montage pour qu'il soit parfaitement à l'horizontale.

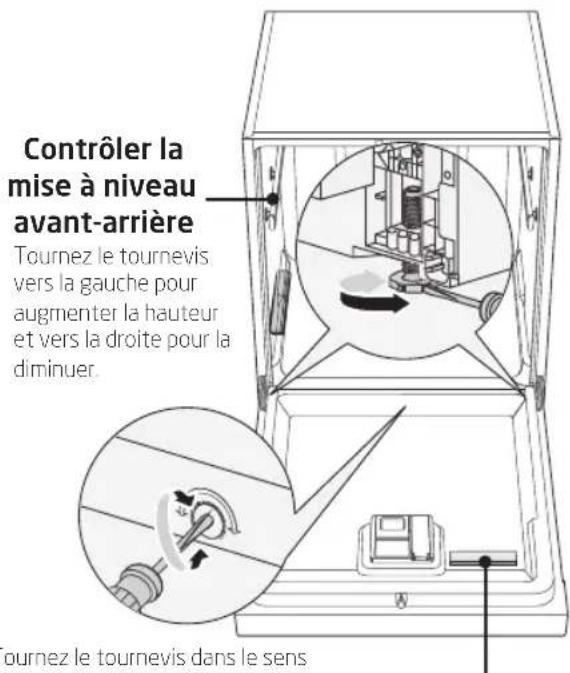

- La hauteur des supports arrière peut être ajustée en tournant la vis cruciforme du milieu (élément A). Veuillez consulter la figure à côté de la vis (HAUT : l'arrière est levé, BAS : l'arrière est abaissé).

- Les pieds avant peuvent être ajustés en les tournant à la main.

- Vérifiez que le lave-vaisselle est de niveau en plaçant un niveau à bulle sur les surfaces horizontales ou verticales à l'intérieur du lave-vaisselle et de sa porte. Les ressorts de porte du lave-vaisselle sont réglés en usine de manière standard.

Français

• Après installation du panneau décoratif, la force du ressort de la porte peut-être être réglée.
• Tournez les vis de réglage situées des deux côtés pour augmenter/diminuer la force du ressort. Voir l'illustration à côté des vis.
• La force du ressort est correctement réglée pour que le mouvement de la porte depuis la position complètement horizontale à la position fermée soit extrêmement léger.

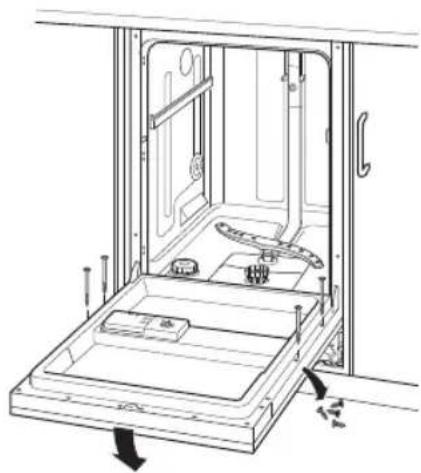

10 Le lave-vaisselle doit être vissé en place. Cela peut être fait de deux manières :

I. Plan de travail en bois : Vissez les supports de montage précédemment fixés sous le plan de travail.

II. Plan de travail en pierre naturelle :

Retirez le capuchon en plastique des parois latérales du lave-vaisselle (porte ouverte). Vissez le lave-vaisselle sur le côté à travers les ouvertures vers les meubles à gauche et à droite du lave-vaisselle.

Remarque :

Avant d'utiliser le produit pour la première fois, assurez-vous que tous les raccords d'alimentation en eau du produit sont correctement raccordés à l'appareil et au réseau d'eau domestique et qu'ils sont étanches. Vérifiez régulièrement tous les raccords pour détecter les fuites afin d'éviter d'éventuelles fuites.

11 Le lave-vaisselle doit être branché à une évacuation.

1 Assurez-vous que le tuyau d'évacuation est fixé au raccord d'évacuation des eaux usées de l'appareil. Découpez les serre-câbles et déroulez le tuyau.

2 Raccordez l'autre extrémité au tuyau d'évacuation (option A ou B). Lors du raccordement, faites attention à la hauteur maximale de l'extrémité du tuyau. Assurez-vous que le tuyau est correctement raccordé au tuyau d'évacuation et qu'il est bien étanche.

Remarque :

Des supports adaptés de tuyau sont disponibles comme accessoires optionnels.

Raccordez l'arrivée d'eau au réseau d'eau (3/4") à l'aide du tuyau pré-assemblé et assurez-vous tout est correctement et fermement raccordé. Il est possible de raccorder le lave-vaisselle à un tuyau d'eau chaude. Dans ce cas, assurez-vous que la température de l'eau ne dépasse pas 60 °C. Des températures plus élevées peuvent affecter le résultat de lavage.

Remarque :

Si les conduites d'eau sont neuves ou si elles n'ont pas été utilisées pendant longtemps, laissez l'eau s'évacuer jusqu'à obtenir une eau claire et exempte de corps étrangers. Si vous ne respectez pas ce point, le tuyau d'arrivée d'eau risquera de s'obstruer et l'appareil sera endommager.

Branchez la fiche d'alimentation à une prise de secteur adéquate.

Français

Préparation

Mettre du sel dans le bac à sel

Fig. 2 Selon la dureté de votre eau du robinet (taux de dureté) utilisez plus de sel (adoucissant d'eau). Respectez toujours les instructions indiquées avec le sel.

• Retirez le panier et dévissez et enlevez le bouchon du bac à sel.
• Avant le premier lavage, ajoutez 0,6 l d'eau dans le bac à sel de votre machine.
• Remplissez le réservoir de sel avec la quantité maximale d'eau jusqu'au bord supérieur. Il est normal qu'une petite quantité d'eau s'écoule du réservoir de sel.
• Après avoir rempli le bac, revissez fermement le bouchon dans le sens des aiguilles d'une montre.
• Immédiatement après avoir rempli de sel le bac à sel, un programme de lavage doit être déclenché (programme rapide est suggéré). Sinon, le système du filtre, de la pompe et des autres parties importantes de l'appareil peuvent être endommagés par l'eau salée qui n'est pas couverte pas la garantie.

Remarque :

Dépendant de la dissolution totale du sel, le voyant d'avertissement du sel peut être encore allumé bien que le bac à sel soit remplit.

Avertissement

• N'utilisez que du sel spécialement destiné à être utiliser pour les lave-vaisselle ! Tous les autres types de sel qui ne sont pas spécialement destinés à l'utilisation aux lave-vaisselle, en particulier le sel de table, endommageront l'adoucissant d'eau. Dans le cas de dégâts provoqués par l'utilisation de sel inadéquat, le fabricant ne donne aucune garantie et ne sera pas tenu responsable des dégâts occasionnés.
• Si le sel déborde, un programme de trempage ou un programme rapide devrait être effectué pour retirer l'excès de sel.
• Ne remplissez de sel que juste avant de commencer un des programmes complets de lavage. Cela évitera des grains de sel ou de l'eau salée, qui auront été éventuellement versés, de rester au fond de la machine pendant une durée indéterminée, pouvant entraîner la corrosion.
• Le bac à sel ne doit être re-rempli que lorsque le voyant d'avertissement de sel du tableau de fonctions s'allume.

Ajuster la consommation de sel

Fig. 3 Activer le mode de réglage :

Démarrez le lave-vaisselle avec l'interrupteur marche/arrêt et dans les 60 secondes, appuyez sur le bouton de programmation et maintenez le bouton > enfoncé pendant environ 5 secondes. La machine passe en mode de réglage, ce qui est indiqué par le voyant clignotant de S

Ajuster le niveau de consommation

de sel : Appuyez sur le bouton de sélection de programme >pour sélectionner le réglage approprié conformément à votre environnement local. Le réglage s'affiche sur l'écran. Suivez le tableau ci-dessous pour trouver le réglage correct.

Taux de dureté d'eau		Régaie	Régénération après n cycles de programme3)	Consommation de sel g/cycle
°dH1)	mmol/l2)
0-5 0	-0,94 H1	-0
6-11	1,0-2,0 H2	10 9
12-17	2,1-3,0 H3	3* 5 12
18-22	3,1-4,0 H4	3 20
23-34	4,1-6,0 H5	2 30
35-55	6,1-9,8 H6	1 60

Le produit quittera automatiquement le mode de configuration, 5 secondes après le dernier réglage/ fonctionnement du commutateur.

Remarque :

^1) Degré de mesure allemand de la dureté d'eau
2) millimol, unité internationale de la dureté d'eau
*) réglage d'usine
Contactez votre distributeur d'alimentation d'eau pour des informations concernant la dureté de votre alimentation d'eau.

Ajouter du détergent

Fig. 4 Le compartiment doit être re-rempli avant le commencement de chaque cycle de lavage.

Pour la quantité adéquate, respectez les instructions indiquées avec le détergent.

• Appuyez sur le loquet de déverrouillage et ouvrez le couvercle.
• Ajoutez toujours le détergent juste avant de commencer chaque cycle de lavage, sinon, il pourrait s'humidifier et ne pas se dissoudre correctement.
• Si la vaisselle est très sale, placez une dose de détergent supplémentaire dans la cavité extérieure du couvercle de la chambre à détergent. Ce détergent fera effet durant la phase de prélavage.

Veillez à la différence des deux compartiments.

a) Compartiment du détergent du cycle de lavage principal.
b) Compartiment du détergent du cycle de prélavage.

- Faites glisser le couvercle jusqu'à qu'il s'enclenche.

Remarque :

N'utilisez que le détergent spécialement fabriqué pour l'utilisation au lave-vaisselle. Gardez votre détergent frais et sec.

Remplir le compartiment du produit de rinçage

Fig. 5 Votre lave-vaisselle est destiné à l'utilisation de produits de rinçage liquides libérés au dernier rinçage pour éviter toute trace de gouttelettes d'eau sur votre vaisselle.

• Appuyez sur la languette, retournez le couvercle et versez le produit de rinçage dans le distributeur jusqu'au repère MAX. Le volume du compartiment du produit de rinçage est d'environ 110 ml.
• Retournez le couvercle et fermez-le pour qu'il s'enclenche.

Français

Remarque :

Ne jamais remplir le compartiment de produit de rinçage avec d'autres substances (ex : Produit nettoyant de lave-vaisselle, détergent liquide). Ceci endommagerait l'appareil.

• Le produit de rinçage est automatiquement ajouté pendant le dernier rinçage, assurant un rinçage minutieux et un séchage sans tâche et traces.
• Si le distributeur de produit de rinçage est vide, le voyant lumineux du produit de rinçage s'allumera.

Ajuster le dosage du liquide de rinçage

Le dosage peut être ajusté en 6 niveaux. Le niveau par défaut est 3. Ce réglage est une recommandation.

1. Fermez la porte et allumez l'appareil à l'aide de l'interrupteur marche/arrêt.
2. Dans les 60 secondes suivant la mise sous tension de l'appareil, maintenez enfoncé le bouton > pendant 5 secondes, puis appuyez sur le bouton de retardateur de démarrage pour entrer en mode de réglage. Le symbole de l'indicateur de produit de rinçage ▶ignote.
3. Appuyez sur le bouton une fois pour sélectionner le bon réglage en fonction de vos habitudes d'utilisation. Les réglages disponibles sont : d3→d4 d5 d6 → d1→d2 d3. Plus le réglage est élevé, plus le liquide de rinçage est utilisé.
4. Le mode de réglage se termine automatiquement 5 secondes après le dernier réglage.

Remarque :

• Réglez le niveau de dosage plus haut si la vaisselle reste sale.
• Réglez le dosage plus bas si la vaisselle est pâle ou tachée.

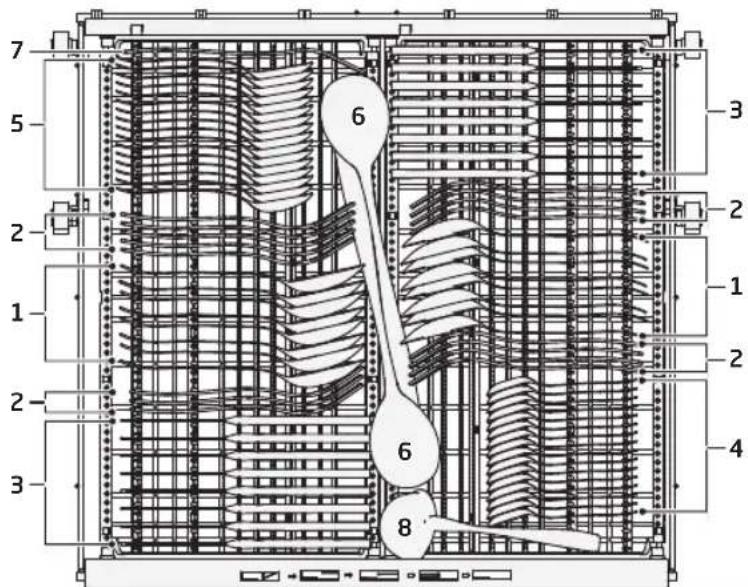

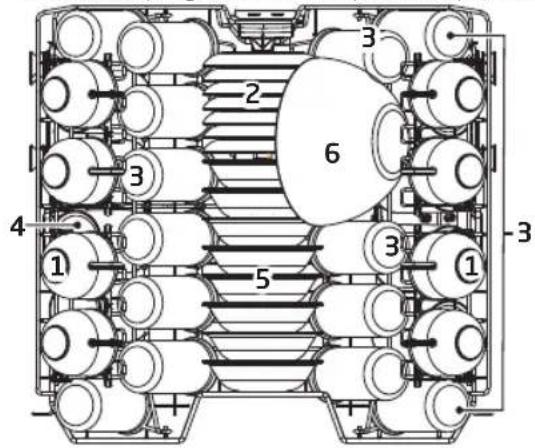

Charger le panier du lave-vaisselle

• Ne nettoyez que la vaisselle et les couverts qui résistent au lave-vaisselle ou qui sont adaptés. Respectez les instructions des fabricants.
• Raclez toute grande quantité restante de nourriture. Ramollissez les restes de nourriture brûlée dans une poêle. Il n'est pas nécessaire de rincer la vaisselle au robinet.
• Mettez la vaisselle dans le lave-vaisselle de la manière suivante :
• La vaisselle telles les tasses, verres, plats/casseroles, etc. est tournée vers le bas.
• La vaisselle ronde, ou celle avec des renfoncements, doit être chargée inclinée afin que l'eau puisse s'écouler.
• Tous les ustensiles sont rangés en sécurité et ne peuvent pas se renverser.
• Tous les ustensiles sont mis de manière à ce que les jets d'eau puissent pivoter librement durant le lavage.
• Placez les petits éléments, comme la vaisselle délicate et légère comme les sous-tasses, les tasses, les verres, les bols à dessert, etc. dans le panier du haut
• Placez les éléments les plus gros et lourds, comme les assiettes, les plaques de cuisson, les casseroles, les bols, etc. dans le panier du bas.

Remarque :

Les très petits éléments ne devraient pas être lavés au lave-vaisselle car ils pourraient facilement tomber du panier.

Avertissement

• Les couteaux à longues lames rangés debout sont éventuellement dangereux.
• Ne laissez aucun élément dépasser par le bas.
• Chargez toujours les ustensiles tranchants avec une pointe coupante vers le bas !
• Ne à surchargez pas votre lave-vaisselle car les résultats seront moindres.

Ajuster le panier du haut

Fig. 6a Pour permettre de placer les éléments les plus hauts, comme les carafes, vous pouvez régler le panier du haut selon 2 positions. Tirez le panier supérieur vers le haut pour l'élever. Poussez les poignées de chaque côté pour abaisser le panier.

Tasses	Sous-tasses	Verres
Mugs Coupes à dessert		Bol en verre
Assiettes à soupe	Bols en mélamine	Assiettes à dessert
Assiettes à dessert enmélamine	Assiettes de table Petite casserole
Plat à four	Plat ovale

Français

Fig. 6b Des supports supplémentaires peuvent être enclenchés dans le panier du bas (I). Des plateaux supplémentaires peuvent être abaissés dans le panier supérieur (II).
Fig. 7a Respectez l'organisation de l'emplacement de la coutellerie dans le panier à coutellerie. Voir le tableau suivant pour les désignations possibles.

1 Cuillères à soupe	2 Fourchettes	3 Couteaux	4 Petites cuillères

Fig. 7b Le plateau à couverts est modulable et peut s'adapter à vos besoins.

I. Position standard, plat à gauche, incliné à droite
II. Les deux moitiés à plat, la moitié droite surélevée
III. Gauche à plat, droite ouvert, moitié droite superposée à la moitié gauche
IV. Gauche à plat, droite ouverte, moitié droite retirée

Utilisation

Laver la vaisselle

Fig. 8 Prenez en considération les étapes suivantes pour démarrer le processus de lavage :

1. Préparez le lave-vaisselle. Remplissez le panier à vaisselle.
2. Ajoutez du détergent ou du liquide de rinçage. Assurez-vous que le robinet d'arrivée d'eau est ouvert, que l'appareil est branché sur le secteur et que la porte est correctement fermée.
3. Appuyez sur l'interrupteur marche/ arrêt pour allumer le lave-vaisselle.
4. Choisissez votre programme, en vous référant au chapitre Tableau des programmes.

Remarque :

• Si un seul panier est utilisé, vous pouvez arrêter la zone de rinçage non utilisée.
  Appuyez sur le bouton de sélection de zone de rinçage
  pour sélectionner la zone de rinçage souhaitée. Observez les indicateurs ou .
• Si vous ne désactivez pas l'ouverture de porte automatique
  , le séchage naturel sera amélioré. Une fois le cycle de lavage terminé, la porte s'ouvre automatiquement, laissant la vapeur ainsi que l'humidité s'échapper. L'indicateur lumineux correspondant s'allume. Cette fonction est disponible comme fonction standard pour tous les programmes (sauf le prélavage et le nettoyage auto) et peut être désactivée en appuyant sur la touche correspondante.

Remarque :

Consommation d'énergie et d'eau Les indicateurs de consommation d'énergie et d'eau indiquent la consommation en énergie et en eau du programme sélectionné. Plus le nombre de barres affichées est élevé, plus la consommation en énergie ou en eau du programme sélectionné est élevée.

Fonction spéciale

Appuyez sur le bouton de fonction F, pour activer ou désactiver les fonctions suivantes :

Fonction turbo

Si désiré, sélectionnez la fonction turbo pour réduire la durée de fonctionnement du programme (ne peut pas être sélectionnée avec Auto et Prélavage).

Séchage extra

Si vous le souhaitez, sélectionnez la fonction séchage extra 🎨️ vous avez besoin de vaisselle plus sèche après le lavage (ne peut pas être sélectionnée avec Auto, Fonction d'auto-nettoyage et Prélavage).

Laver des bouteilles

Si vous le souhaitez, sélectionnez la fonction lavage des bouteilles pour laver les bouteilles dans le panier supérieur (sélectionnable uniquement dans les programmes Eco, Intensif, Universel, Hygiène, 90 min., Verre).

Économies d'énergie

Sélectionnez la fonction économie d'énergie si vous avez peu de vaisselle à laver (sélectionnable uniquement dans les programmes Eco, Intensif, Universel, Hygiène, 90 min., Verre).

1. Appuyer sur le bouton . Pour arrêter le programme, appuyez de à nouveau sur le bouton .

Verrouillage des touches

Avec cette option, vous pouvez verrouiller les boutons du panneau de commande (à l'exception du bouton marche/arrêt) afin que les enfants ne puissent pas démarrer accidentellement le lave-vaisselle en appuyant sur les boutons du panneau de commande. Pour verrouiller et déverrouiller les boutons, appuyez simultanément sur le bouton de départ di éré et sur le bouton de fonction en option F et maintenez-les enfoncés pendant 3 secondes. Lorsque le verrouillage des boutons est activé, le symbole s'allume.

Fonction départ différé

Pour démarrer le processus de lavage ultérieurement, appuyez sur le bouton du minuteur . Appuyez plusieurs fois sur la touche de la minuterie régler les heures de départ di éré. Vous pouvez régler un départ di éré entre 1-24 heures (en pas d'une heure). Puis, appuyez sur le bouton Départ/Pause

. Le lave-vaisselle démarre le cycle de lavage une fois la durée préréglée écoulée.

Lorsque le cycle de lavage est terminé, le buzzer du lave-vaisselle retentit pendant 8 secondes, puis s'arrête.

- Éteignez l'appareil à l'aide de l'interrupteur marche/arrêt et coupez l'arrivée d'eau.

- Ouvrez la porte du lave-vaisselle, si nécessaire.

Mise en garde

Il est dangereux d'ouvrir la porte pendant un cycle de fonctionnement, car l'eau chaude peut provoquer des brûlures.

- Attendez quelques minutes avant de décharger le lave-vaisselle pour éviter de manipuler la vaisselle et les ustensiles alors qu'ils sont encore chauds. Ils sècheront également mieux.

- Videz le lave-vaisselle.

Modification du programme de lavage

Vous pouvez modifier le programme de lavage lorsque le lave-vaisselle n'a fonctionné que pendant une courte période. Sinon, le détergent a peut-être déjà été libéré et l'appareil a peut-être déjà vidangé l'eau de lavage.

- Appuyez sur le bouton , et la machine passe en mode veille.

- Appuyez sur le bouton de sélection de programme pendant plus de 3 secondes pour annuler le processus de rinçage. Modifiez le programme en appuyant sur le bouton de sélection de programme ou .

- Appuyez à nouveau sur le bouton pour continuer le processus de lavage.

Remarque :

Si vous ouvrez la porte pendant un cycle en cours, la machine se met en pause. Lorsque vous fermez la porte, la machine continue de fonctionner après 10 secondes.

Interrompre le cycle de lavage

Si vous avez oublié un plat, vous pouvez interrompre le processus et l'ajouter, mais assurez-vous que le compartiment à détergent n'est pas déjà ouvert.

1. Appuyez sur le bouton pour interrompre le lave-vaisselle.
2. Une fois les bras d'aspersion arrêtés, vous pouvez ouvrir la porte.
3. Ajoutez les plats oubliés.
4. Appuyez à nouveau sur le bouton pour continuer le processus de lavage.

Recommandations sur le type de détergent

Tenez compte des remarques ci-dessous afin d'améliorer le résultat du nettoyage, tout en réduisant la consommation d'énergie ainsi que l'impact sur l'environnement :

• Dosez le détergent, le sel en fonction des recommandations / exigences du fournisseur, tout en tenant compte du volume et du niveau de salissure de la vaisselle.
• Ne pas mélanger différents détergents et /sels
• N'utilisez pas de détergents à base de solvants ou d'ingrédients corrosifs
• Évitez le surdosage.

Mise en garde

Un dosage incorrect des détergents, sels ou autres additifs peut endommager le produit.

Fonction d'ouverture automatique de la porte

• La fonction d'ouverture automatique de la porte peut être désactivée lorsque le lave-vaisselle n'a pas encore démarré.
• Appuyez sur le bouton pour le faire.

Fonction d'auto-nettoyage

Appuyez simultanément sur le bouton pendant 3 secondes pour sélectionner ou annuler ce programme.

Vidange de l'eau

Le lave-vaisselle est équipé d'un réservoir d'eau. À une température intérieure inférieure à 0 °C, l'eau du réservoir peut geler. Par conséquent, il n'est pas recommandé de faire fonctionner le lave-vaisselle lorsque la température intérieure est inférieure à 0 °C.

Il est recommandé de vider l'eau du réservoir lorsque l'environnement est inférieur à 0 °C pour éviter que l'eau ne gèle dans la machine. Lorsque vous fermez la porte, appuyez longuement sur le bouton > et sur le bouton Fonction F pendant 3 secondes, puis entrez dans la fonction de vidange. Tous les voyants du programme s'allument et l'écran affiche -: - - pour activer la fonction de vidange. L'eau du réservoir sera vidangée en 4 minutes.

Si la porte est ouverte pendant le processus de vidange, la machine suspendra la vidange et la machine continuera à vidanger après la fermeture de la porte.

Français

Fig. 9 Tableau de programmes

Le tableau ci-dessous indique les programmes les plus adaptés aux niveaux de résidus alimentaires de la vaisselle et la quantité de détergent nécessaire. Il donne également des informations sur les programmes.

Programme	Informations et objectif	Description du cycle	Dé-tergent Pré/Principal	Durée (min)	Consom-mation éner-gétique (Kwh)	Consom-mation d'eau (L)	Pro-duit de rin-cage
ECO(*EN 60436)	Il s'agit du programme normal ; il convient pour nettoyer la vais-selle normalement sale, et c'est le programme le plus efficace en termes de consommation combi-née d'énergie et d'eau pour ce type de vaisselle.	Lavage 45 °CRinçageRinçage 40 °CSéchage 24		280 0,559	559	9,0	★
Automatique	Pour la vaisselle normalement sale et très sale	Pré-lavage à 45 °CLavage 55-65 °CRinçageRinçageRinçage 50-65 °CSéchage	5+19	105-179	0,930-1,470	10,3-17,0	★
Intensif	Pour la vaisselle très sale, et les casseroles, poêles, plats, etc. normalement sales avec des résidus secs.	Pré-lavage à 45 °CLavage 60 °CRinçageRinçage 50 °CRinçage 60-65 °CSéchage	5+19	155-165	1,390-1,460	15,5	★
Universel	Pour la vaisselle normalement sale comme les casseroles, les assiettes, les verres et les poêles peu sales.	Pré-lavage à 45 °CLavage 55 °CRinçageRinçage 60-65 °CSéchage	5+19	130-140	1,175-1,250	13,5	★
Articles	Adapté à tous les types de vaisselle et à tous les niveaux de salissure, il offre la température de lavage la plus élevée pour désinfecter la vaisselle.	Pré-lavage à 45 °CLavage 72 °CRinçageRinçage 50 °CRinçage 60-65 °CSéchage	5+19	165-175	1,650-1,720	16,0	★
90 min.	Pour les paniers à peine sales ne nécessitant pas une excellente performance de séchage.	Lavage 55 °CRinçageRinçage 55-60 °CSéchage	5+19	90-100	0,810-0,865	9,0	★
Verre	Un cycle plus court pour les paniers à peine sales et un lavage rapide.	Pré-lavage à 40 °CLavage 50 °CRinçageRinçageRinçage 55-60 °CSéchage	5+19	99-110	0,825-0,900	11,5	★
Prélavage	Cycle de prélavage pour éliminer la saleté de la vaisselle pour un cycle de lavage ultérieur	Prélavage	-	15	0,020 3,5	5	-
Auto-net-toyage	Nettoyage efficace du lave-vaisselle lui-même.	Lavage 70 °CRinçageRinçage 65-72 °CSéchage	20	130-140	1,245-1,320	12,0	★

★ : Un produit de rinçage peut être utilisé.

Remarque:

* ECO: Ce programme convient pour nettoyer la vaisselle normalement sale et, pour ce type d'utilisation, c'est le programme le plus efficace en termes de consommation combinée d'énergie et d'eau. Il permet d'évaluer la conformité à la législation en matière d'écoconception EU.

Remarque: Les valeurs indiquées pour les programmes autres que le programme ECO ne sont fournies qu'à titre indicatif.

80

Nettoyage et entretien

Avertissement

• Lors du nettoyage, ne jamais utiliser de solvants ou des matériaux abrasifs, des brosses dures, des objets métalliques ou pointus. Les solvants sont dangereux pour la santé humaine et peuvent ronger les éléments en plastique, alors que des mécanismes et des outils de nettoyage agressifs peuvent rayer les surfaces.
• Nettoyez les surfaces extérieures de l'appareil avec un chiffon humide et puis essuyez-les soigneusement. Assurez-vous qu'aucun liquide ne pénètre à l'intérieur de l'appareil (par exemple, par le bouton).
• Nettoyez le contour de la porte avec uniquement un chiffon doux, chaud et humide. Afin d'éviter la pénétration d'eau dans le verrouillage de la porte et des composants électriques, n'utilisez aucun type de détergent vaporisateur.

Nettoyage de l'assemblage du filtre

Le filtre empêche les gros résidus de nourriture ou d'autres détritus de pénétrer dans la pompe. Vérifiez les filtres en cas de blocage chaque fois que le lave-vaisselle est utilisé.

Fig. 10 Le système du filtre consiste d'un filtre à grosses mailles, un plat (Filtre principal) et un micro filtre (petites mailles).

• Filtre principal A: Les particules de nourriture et de saleté retenues par ce filtre sont pulvérisées par un jet d'eau spécial et lavés pour évacuation.
• Micro filtre B: Ce filtre retient les résidus de saleté et de nourriture dans l'emplacement du siphon et les empêche d'être déposés sur la vaisselle durant le cycle de lavage.
• Filtre grosses mailles C: Les plus gros détritus, tels les morceaux d'os ou de verre pouvant bloquer l'évacuation sont retenus par le filtre à grosses mailles. Pour retirer les détritus pris par le filtre, pincez légèrement le bouchon sur le haut du filtre et retirez-le.

Démontez et nettoyez le filtre en respectant les étapes suivantes :

• Tournez le bouchon du filtre (filtre C) dans le sens inverse des aiguilles d'une montre et retirez l'assemblage entier du filtre.
• Retirez le filtre B. Pressez les deux moitiés du filtre C ensemble et retirez maintenant le filtre C du filtre principal A.
• Nettoyez les filtres sous l'eau courante et retirez tout résidu et corps étranger.
• Le remontage doit être effectué dans l'ordre inverse. Veillez à ce que le système du filtre soit correctement placé.

Remarque

Ne pas utiliser le lave-vaisselle sans que le système de filtre soit installé.

Nettoyage des jets d'eau

Fig. 11 Les jets d'eau peuvent être facilement retirés pour un nettoyage régulier des embouts, afin d'éviter d'éventuels blocages.

• Prenez le jet d'eau par le milieu, tirez-le vers le haut et retirez-le.
  • Lavez les jets sous un robinet d'eau
• Remettez-les soigneusement en place et veillez à ce que les jets d'eau soient correctement fixés et puissent tourner librement.

Détartrage

Le détartrage n'est pas nécessaire si le détergent est dosé correctement. Si vous souhaitez détartrer le tambour, procédez conformément aux instructions du fabricant du produit de détartrage. Vous pouvez obtenir des produits de détartrage appropriés auprès des détaillants.

Français

Codes d'erreurs

Code Signification Causes possibles
E1 Durée plus longue d'arrivée.		Robinets fermés, ou arrivée d'eau bloquée, ou pression d'eau trop faible.
E3 Température requise non atteinte.		Mauvais fonctionnement de l'élément chauffant.
E4 Débordement. Un élément du lave-vaisselle fuit.
E8	Erreur de l'orientation de la vanne de distribution.	Circuit ouvert ou vanne de distribution cassée.
Ed	Erreur de communication entre le circuit imprimé principal et le circuit imprimé de l'écran.	Circuit ouvert ou rupture de câblage de communication.
EC Erreur du système de contrôle de lavage. Panne		PCB ou de moteur.
L4 Défaillance du moteur Défaillance du moteur

Si vous rencontrez des codes d'erreur (ERROR), veuillez contacter le service client. Les lignes d'assistance téléphonique respectives sont fournies dans un document fourni à part.

Dépannage

En cas de problème de fonctionnement, veuillez vous référer au tableau ci-dessous. Si le problème ne peut pas être résolu tel qu'indiqué dans la partie Solution ou si des pièces de rechange sont nécessaires pour la réparation par vois soins, veuillez contacter le centre de service. Vous trouverez les différents numéros d'assistance téléphonique sur la carte de garantie fournie avec ce produit. Veuillez noter qu'une mauvaise réparation par vos soins peut être dangereuse et mener à une annulation de la garantie. En cas de doute, abstenez-vous d'effectuer la réparation.

Problème Causes possibles Solution
L'appareil ne fonctionne pas	• Alimentation interrompue • Vérifiez la source d'alimentation
	• Pression d'eau trop faible • Assurez-vous que l'arrivée d'eau est correctement connectée et que le robinet est ouvert
	• La porte de la machine à laver est mal fermée.	• Vérifiez que la porte est correctement fermée
L'eau n'est pas pompée hors du lave-vaisselle	• Le tuyau d'évacuation est obstrué	• Vérifiez le tuyau d'évacuation
	• Le filtre est obstrué • Vérifiez et lavez le filtre
	• L'évier de la cuisine est bouché	• Vérifiez que l'eau s'écoule bien dans l'évier, et appelez un technicien en cas de problème
Résidus dans le fond	• Détergent incorrect	• Utilisez seulement un détergent spécial pour lave-vaisselle
	• Produit de rinçage débordé • Essuyez les débordements de produit de rinçage

82

Problème Causes possibles Solution
Intérieur du compartiment taché	• Du détergent avec colorant a été utilisé	• Utilisez seulement du détergent non coloré
Film blanc sur la surface intérieure du compartiment	• L'eau est forte en minéraux • Nettoyez régulièrement l'intérieur avec une éponge humide
Tâches de rouille sur la coutellerie	• La coutellerie n'est pas en matériaux inoxydable	• Ne pas nettoyez ces éléments dans la machine à laver
	• Aucun programme lancé après remplissage des sels	• Lancez toujours un programme rapide après remplissage des sels
	• Le couvercle du compartiment à adoucissant mal fermé	• Vérifiez et fermez-le hermétiquement
Bruits de chocs dans le compartiment	• Les jets d'eau butent dans un élément du panier	• Interrompez le programme et réorganisez les éléments
Bruits de cliquetis • De la vaisselle se déplace dans le compartiment
Bruits de chocs dans les tuyaux d'eau	• Cela est entraîné par l'installation particulière des tuyaux ou un croisement	• Cela n'influence pas le bon fonctionnement du lave-vaisselle
La vaisselle n'est pas propre	• Vaisselle mal chargée • Réorganisez la vaisselle
	• Les jets d'eau sont bloqués
	• Pas assez de détergent • Ajoutez du détergent
	• Le programme n'est pas assez puissant	• Choisissez un autre programme
	• Le filtre est sale ou inséré incorrectement	• Nettoyez le filtre et assurez-vous qu'il est bien inséré
Pellicule pale sur le verre	• Trop de détergent • Utilisez moins de détergent et choisissez le cycle le plus court pour nettoyer les verres
Taches noires ou grises sur la vaisselle	• Des ustensiles d'aluminium ont frotté sur la vaisselle	• Utilisez un nettoyant légèrement abrasif
Il reste du détergent dans les compartiments de distribution	• Les compartiments de distribution sont obstrués	• Réorganisez la vaisselle
La vaisselle n'est pas sèche	• Chargement incorrect
	• Le niveau de produit de rinçage est trop bas	• Augmentez le niveau de produit de rinçage
	• Vaisselle retirée trop tôt • Ne retirez pas la vaisselle immédiatement après nettoyage.

Français

Données techniques

Consommation énergétique 1828 - 2158 W

Tension nominal / Fréquence 220 - 240 V ~ 50 Hz

Pression d'eau (écoulement d'eau) 0,4 - 10 bar (0,04 - 1 MPa)

Température de l'eau Froide et chaude (max, 60 °C)

Dimension

D1 L H D2

Hauteur (H) 815 mm
Largeur (L) 598 mm
Profondeur(D1)	570 mm(avec la porte fermée)
Profondeur(D2)	1185 mm(avec la porte ouverte à 90°)

Notes concernant la consommation d'eau et d'énergie du lave-vaisselle

• Le programme eco est adapté pour nettoyer les plats normalement sales. C'est le programme le plus efficace à cet effet en termes de consommation d'énergie et d'eau et il est utilisé pour évaluer la conformité avec la législation européenne en matière d'écoconception.
• En chargeant le lave-vaisselle domestique jusqu'à la capacité spécifiée par le fabricant, l'énergie et l'eau peuvent être économisées. Disposez les plats correctement, comme décrit dans les plans de chargement dans ces instructions. Un chargement incorrect

entraîne un lavage inefficace de la vaisselle et peut-être des dysfonctionnements.

• Le pré-lavage manuel de la vaisselle entraîne une consommation d'eau et d'énergie plus élevée et n'est pas recommandé.
• Le lavage de la vaisselle dans un lave-vaisselle domestique consomme généralement moins d'énergie et d'eau que le lavage à la main, à condition que le lave-vaisselle domestique soit utilisé conformément aux instructions du fabricant.
• Les valeurs pour la durée des programmes ainsi que la consommation d'énergie et d'eau de tous les programmes qui incluent un cycle de fonctionnement se trouvent dans les tableaux correspondants de ces instructions.
• Respectez les informations d'installation correcte (y compris l'alignement horizontal, le raccordement à l'alimentation électrique, le branchement à l'eau froide) dans ces instructions.
• L'utilisation de produits de lavage, du sel et d'autres additifs doit être effectuée correctement. Un dosage Incorrect entraîne une plus grande pollution environnementale et peut endommager l'appareil.
• Avant chaque utilisation, retirez tous les objets étrangers du lave-vaisselle domestique.
• Un nettoyage régulier et le respect des intervalles de nettoyage optimaux et les mesures pour prévenir les dépôts de calcaire sont importants. Veuillez consulter le chapitre Nettoyage et entretien.
• Le contrôle régulier des filtres et des intervalles de nettoyage optimaux sont importants. Veuillez consulter le chapitre Nettoyage et entretien.

Installation du panneau de meuble

1. Tenez le panneau avant du meuble contre la porte du lave-vaisselle de sorte que le bord inférieur du panneau avant du meuble soit aligné avec les armoires de cuisine adjacentes.
2. Mesurez la distance entre le panneau avant du meuble et le panneau de commande.
3. Vous pouvez compenser une distance entre 10 et 25 mm avec les 4 garnitures fournies (1 x 10 mm, 3 x 5 mm).

Retirez le nombre requis de garnitures du bloc : Pour cela, faites coulisser la garniture avec force et sans outil.

1. Fixez les garnitures sous le panneau de commande.
2. Séparez les deux paires de fermetures velcro.

1. Retirez le film protecteur de chaque fermeture velcro du même type.
2. Fixez les attaches velcro dont le film protecteur a été retiré, centrées sur les renfoncements de la porte du lave-vaisselle.

1. Découpez les positions des attaches velcro du gabarit de perçage.
2. Coupez le nombre de garnitures utilisées à partir du haut du gabarit de perçage.
3. Placez le gabarit de perçage sur l'arrière de la façade du meuble de manière à ce que le gabarit de perçage et la façade du meuble soient alignés en haut.
4. Transférez les trous de perçage du gabarit de perçage sur la façade du meuble.
5. Réglez la butée de profondeur de perçage de la perceuse de manière à ce que la façade du meuble ne puisse pas être pénétrée. Percez d'abord les emplacements des vis avec une perceuse (∅ 2 mm).

1. Retirez le film de protection des autres fermetures velcro et fixez les fermetures velcro à travers les zones découpées du gabarit de perçage sur la façade du meuble.

Français

1. Utilisez les attaches velcro pour fixer le panneau avant du meuble à la porte du lave-vaisselle.

1. Tenez fermement la façade du meuble et ouvrez la porte avec précaution.
2. Retirez les quatre vis à l'intérieur de la porte. Utilisez les 4 vis fournies pour visser le panneau avant du meuble à ces positions sur la porte. Cela fournit un support supplémentaire pour le panneau avant du meuble.

L'installation du panneau avant du meuble est terminée.

Réglage du mouvement de la porte

Vous pouvez régler la porte du lave-vaisselle pour une ouverture plus facile ou plus lourde. Cet ajustement est souvent nécessaire après l'installation du panneau avant du meuble. Vous pouvez faire varier la force du ressort de la porte en tournant les deux vis les plus basses.

• Tournez les vis dans le sens antihoraire pour une ouverture plus légère de la porte.
• Tournez les vis dans le sens des aiguilles d'une montre pour une ouverture plus lourde de la porte.

Contrôler la mise à niveau avant-arrière Tournez le tournevis vers la gauche pour augmenter la hauteur et vers la droite pour la diminuer. Tournez le tournevis dans le sens

Tournez le tournevis dans le sens des aiguilles d'une montre pour augmenter la hauteur et dans le sens inverse des aiguilles d'une montre pour la diminuer.

Contrôler la mise à niveau latérale
