GEBRUIKSAANWIJZING KDW 6031 A BI Koenic

Veiligheidsinstructies

• Dit apparaat kan onder toezicht en na uitleg over het veilige gebruik van het apparaat, en nadat zijn zich bewust zijn van de mogelijke gevaren, worden bediend door kinderen ouder dan 8 jaar.
• Kinderen mogen niet met het product spelen.
• Reiniging en onderhoud dienen niet uitsluitend uitgevoerd te worden door kinderen ouder dan 8 jaar en onder toezicht.
• Dit product is ontworpen voor het wassen van maximaal 16 plaatsinstellingen.
• De deur mag niet in de geopende stand worden achtergelaten, omdat dit een struikelgevaar kan zijn.
• Volg de instructies op voor het vullen van de vaatwasser.

Waarschuwing! Messen en andere artikelen met scherpe snijkanten / punten moeten met de snijkant / punt naar beneden of liggend in de korf worden geplaatst.

Veiligheidsinstructies

• Het product is ontworpen voor de bereiding van normale hoeveelheden thuis of in huishoudelijke niet-commerciële omgevingen zoals personeelskeukens in winkels, kantoren, boeren- en kleine bedrijven of door gasten bij een bed&brakfast, kleine hotels en soortgelijke verblijfsomgevingen.
• De vaatwasser heeft ventilatieopeningen in de onderkant. Deze openingen mogen niet worden belemmerd door een tapijt.
• Een beschadigde stroomkabel dient uitsluitend te worden vervangen door bevoegde onderhoudsinstanties om gevaar te voorkomen.
• Volg de aanwijzingen in het hoofdstuk Reiniging en zorg.

Nederlands

Veiligheidsinstructies

• Lees deze gebruikershandleiding voor het eerste gebruik aandachtig door en geef het met het product door. Neem de waarschuwingen die op het product en in deze gebruikershandleiding staan vermeld, in acht. De waarschuwingen bevatten belangrijke informatie voor uw veiligheid en voor het gebruik en onderhoud van het apparaat.
• Gebruik het product uitsluitend voor het beoogde gebruik en met de aangeraden accessoires en onderdelen. Oneigenlijk gebruik of een verkeerde bediening kan leiden tot risico's op gevaar.
• Laat het apparaat nooit zonder toezicht als het is ingeschakeld.
• Probeer onder geen beding om het product (bijv. bij schade aan de stroomkabel, als het product is gevallen, enz.) zelf te repareren. Voor onderhoud en reparaties dient u contact op te nemen met een geautoriseerde servicedienst.
• De netspanning dient overeen te komen met de informatie die staat vermeld op het kenplaatje van het apparaat.
• Vermijd schade aan de stroomkabel door knikken of contact met scherpe hoeken.
• Houd dit apparaat, met inbegrip van de stroomkabel en de stekker, uit de buurt van alle hittebronnen, zoals bijvoorbeeld ovens, kookplaten en andere hitteproducerende apparaten/voorwerpen.
• Verwijder de stroomkabel uit het stopcontact door aan de stekker te trekken. Niet aan het snoer trekken.
• Koppel het apparaat los van het voedingsnet als het apparaat niet in gebruik is of als er sprake is van storingen en alvorens accessoires te verbinden of te verwijderen en voor elke reinigingshandeling.

• Gebruik dit apparaat uitsluitend op droge plaatsen en binnen, niet geschikt voor gebruik buiten.

• Dit product is niet geschikt voor commercieel gebruik. Het is alleen ontworpen voor huishoudelijk gebruik.

• Volg de meegeleverde instructies op voor de installatie.
• Dit product wordt aangesloten op de hoofdwaterleiding. Let op de minimale en maximale toegestane inlaatdruk van het water, zie het hoofdstuk Technische gegevens. Let op alle instructies over de installatie van de afneembare slangsets en gebruik nieuwe slangsets voor de installatie. Gebruik geen oude slangsets opnieuw.
• Belangrijk! Controleer voor gebruik of het product in een bruikbare staat verkeert. Het product mag niet worden gebruikt als het tekenen van schade vertoont of als het vermoeden bestaat dat het defect is.

Gefeliciteerd!!

Bedankt voor uw aankoop van een KOENIC product. Lees het zorgvuldig en bewaar het voor toekomstig gebruik.

Beoogd gebruik

Dit product is uitsluitend bedoeld voor het reinigen van bestek en vaat dat vaatwasserbestendig of geschikt voor vaatwassers is. Elk ander gebruik kan tot schade aan het product of tot letsel leiden. Dit product is ontworpen voor huishoudelijk gebruik en is niet voor commercieel gebruik bestemd. Imtron GmbH aanvaardt geen aansprakelijkheid voor schade aan het product, schade aan eigendommen of lichamelijk letsel als gevolg van onzorgvuldig of oneigenlijk gebruik van het product, of gebruik van het product die niet voldoet aan het doel opgegeven door de fabrikant.

Voor het eerste gebruik

Verwijder het apparaat en de accessoires voorzichtig uit de verpakking. Het is aangeraden om de originele verpakking te bewaren voor opslag. Als u de originele verpakking wenst weg te gooien, dient u dit in overeenkomst met de wettelijke bepalingen te doen. Voor vragen over de correcte wijze van afvalverwerking, kunt u contact opnemen met uw lokale afvalverwerkingscentrum.

Controleer de inhoud van de verpakking op compleetheid en schade. Indien de inhoud incompleet of beschadigd is, dient u direct contact op te nemen met uw lokale verkooppunt.

Raadpleeg het hoofdstuk Reiniging en zorg nadat u de verpakking heeft verwijderd.

Garantie en reserveonderdelen

De garantietijd van het product en de geldende garantievoorwaarden staan vermeld op de garantiekaart die bij het product geleverd is. De reserveonderdelen, die in de desbetreffende Ecodesign richtlijn worden vermeld, kunnen worden verkregen door contact op te nemen met de klantenservice voor een periode van respectievelijk 7 jaar of 10 jaar.

Inhoud

1 x Vaatwasser

1 x Handleiding

1 x Garantie kaart

Besturingselement en onderdelen

A Bedieningspaneel

A1 Start/pauzetoets

A2 Automatische deuropener-knop

A3 Knop voor starvertraging

A4 Optionele functie knop F

A5 Spoelzone keuzetoets

A6 Programma keuzetoets<>

A7 Aan/uit knop

A8 Programmaweergave

A9 Waterontharder (zout)-indicatielampje

A10 Spoelen-indicatielampje

A11 Spoelzone-indicatielampje

A12 Scherm

A13 Wateraansluiting indicatielampje

A14 Stroomverbruik indicatielampje

A15 Indicatielampje voor optionele functie

B Handvat

C Deur

D Wateraanvoerslang (voorgemonteerd)

E Waterafvoerslang (voorgemonteerd)

F Netsnoer met stekker

G Binnenkant

G1 Onderste sproeiarm

G2 Wateruitloop met filterset

G3 Zoutreservoir

H Vulcompartiment

Vaatwasmiddel tablet/poeder compartiment

H1 Afdekking

H2 Compartiment voor de hoofdwas

H3 Vergrendelen

H4 Compartiment voor de voorwas

Spoelmiddelcompartiment

H5 Vulindicator

H6 Glansmiddelreservoir

Lampje

Bovenste sproeiarm

K Bestekbak

L Bovenste vaatkorf met sproeiarm

M Onderste vaatkorf

Accessoires

Trechter (niet afgebeeld)

Installatieset (niet afgebeeld)

Nederlands

Installatie

Opmerking:

Bij het aansluiten op drinkwater moet u erop letten dat u het apparaat aansluit met een veiligheidsvoorziening tegen drinkwaterverontreiniging door terugstroming (overeenkomstig DIN EN 1717). Wij adviseren u om de installatie, inclusief de watertoevoer en elektrische aansluitingen, en reparaties door een gekwalificeerde monteur uit te laten voeren.

Fig. 1 De vaatwasser dient geïnstalleerd te worden in de nabijheid van een watervoorziening, een afvoer en elektrische aansluiting.

Opgelet

Na het uitpakken opent u de deur en verwijdert u alle transport bescherming uit de korven en sproeiarmen. Zorg dat de sproeiarmen vrij kunnen draaien.

Opmerking:

Controleer het meegeleverde montagemateriaal, beugels, schroeven en klittenband voor het bevestigen van de sierplaat (zie het hoofdstuk Het meubelfront installeren), etc.

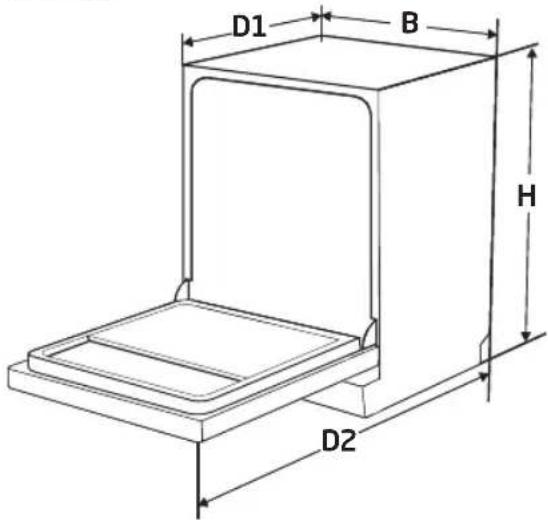

1 Let op de installatie afmetingen.

• Een plaats dichtbij een gootsteen wordt aanbevolen zodat de vaatwasser makkelijker aangesloten kan worden op het water en de afvoer.
• Achterop één of beide zij kastjes, dienen uitsparingen van 80 x 100 mm gemaakt te worden voor water, afvoer en elektrische aansluiting (A).
  Als de vaatwasser in een hoek wordt geïnstalleerd dient er een minimale afstand van 50 mm tussen de geopende deur en de omringende kasten aangehouden te worden.

Noteer de afmetingen, openingen en uitsnijdingen van het sierpaneel.

2 Monteer de condensatiestrip onder het aanrecht. Zorg ervoor dat deze gelijk ligt met de voorzijde van het aanrecht.
3 Voor het product voor de eerste keer te gebruiken, moet u ervoor zorgen dat alle watervoerende aansluitingen van het product correct op het apparaat en het watersysteem van de woning zijn aangesloten en afgedicht zijn.
4 Zorg ervoor dat er bij het plaatsen van het apparaat geen kabels of slangen geknikt worden.
5 Als u een houten aanrecht gebruikt, plaatst u de montagebeugels in de uitsparingen aan de bovenkant. Duw het apparaat recht in de opening zonder het te kantelen en zonder kracht te gebruiken.

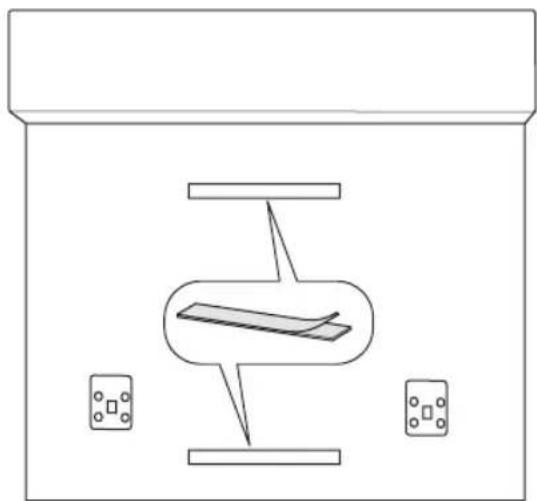

6 Trek de meegeleverde klittenbanden uit elkaar en verwijder de beschermstrips. Plak nu de 4 klittenbanden in de uitsparingen van de deur en het sierpaneel.

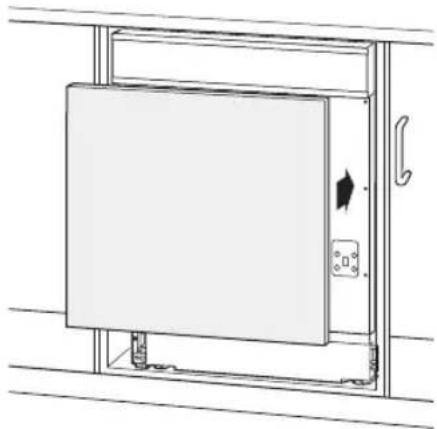

⑦ Lijn het sierpaneel uit en bevestig het aan de deur van de vaatwasser.
8 Verwijder de vier schroeven uit de binnenkant van de deur. Schroef nu de vier meegeleverde lange schroeven door de deur en bevestig het sierpaneel.
9 De vaatwasser moet in de inbouwpositie waterpas staan, zodat deze absoluut horizontaal staat.

- De achterste voet kan in hoogte worden versteld door het draaien van de middelste kruiskopschroef (item A). Raadpleeg de afbeelding naast de schroef (OMHOOG: achterkant gaat omhoog, OMLAAG: achterkant gaat omlaag).

- De voorpoten kunnen met de hand versteld worden.

- Controleer of de vaatwasser waterpas staat door een waterpas op horizontale of verticale oppervlakken in de vaatwasser en de deur ervan te plaatsen. De deurveren van de vaatwasser worden standaard af fabriek ingesteld.

Nederlands

• Na montage van de sierpaneel kan het zijn dat de veerkracht van de deur aangepast moet worden.
• Draai aan beide zijden de stelschroeven om de veerkracht te vergroten of verkleinen. Zie de afbeelding naast de schroeven.
• De veerkracht is correct ingesteld zodra de volledig geopende deur horizontaal blijft en met een lichte trekkracht volledig naar boven kan worden bewogen.

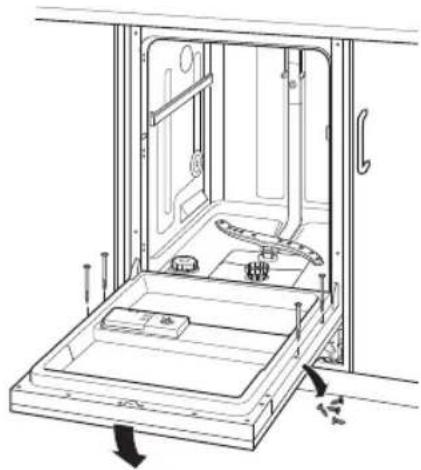

10 De vaatwasser moet op zijn plaats worden geschroefd. Er zijn twee manieren om dit te doen:

I. Houten aanrecht: Schroef de eerder aangebrachte montagebeugels aan de onderzijde van het aanrecht.

II. Natuursteen aanrecht: Verwijder de plastic doppen in de zijwanden (bij geopende deur). Schroef de vaatwasser aan de zijkant vast via de openingen aan de kasten links en rechts van de vaatwasser.

Opmerking:

Voor het product voor de eerste keer te gebruiken, moet u ervoor zorgen dat alle watervoerende aansluitingen van het product correct op het apparaat en het watersysteem van de woning zijn aangesloten en afgedicht zijn. Controleer alle aansluitingen regelmatig op lekkage om eventuele lekkages te voorkomen.

11 De vaatwasser moet op een afvoer worden aangesloten.

1 De afvoerslang is al stevig op de afvalwateraansluiting van het apparaat aangesloten. Knip de kabelbinders open en wikkel de slang af.
② Sluit het andere uiteinde op de afvoerleiding aan (optie A of B). Houd bij het aansluiten rekening met de max. hoogte van het uiteinde van de slang. Zorg ervoor dat de slang correct is aangesloten op de afvoerleiding en is afgedicht.

Opmerking:

Geschikte slanghouders zijn als optionele accessoires te verkrijgen.

Sluit de wateraansluiting aan op uw leidingwatersysteem (3/4") met de voorgemonteerde slang en zorg ervoor dat alles correct en stevig is aangesloten.

Het is mogelijk om de vaatwasser op een warmwaterleiding aan te sluiten. Zorg er in dit geval voor dat de watertemperatuur niet boven de 60°C uitkomt. Hogere temperaturen kunnen het wasresultaat beïnvloeden.

Opmerking:

Als de waterleidingen nieuw zijn of langere tijd niet zijn gebruikt, laat dan eerst een bepaalde hoeveelheid water weglopen totdat u zeker weet dat het water helder en vrij van vreemde voorwerpen is. Als dit punt niet in acht wordt genomen, bestaat het risico dat de watertoevoer geblokkeerd raakt en het apparaat beschadigd raakt.

Sluit de stekker aan op een geschikt stopcontact.

Nederlands

Voorbereiding

Het zoutreservoir vullen

Fig. 2 Afhankelijk van de hardheid van uw leidingwater (hardheidsgraad) gebruik extra zout (waterontharder). Volg altijd de instructies van het zout op.

• Verwijder de mand en schroef vervolgens de dop van het zoutreservoir eraf.
• Vul vóór de eerste vaatwas 0,6 liter water in het zoutreservoir van uw machine.
• Vul het zoutreservoir met de maximale hoeveelheid water tot aan de bovenrand. Het is normaal als er een kleine hoeveelheid water uit het zoutreservoir loopt.
• Na het vullen van het reservoir, schroef de dop stevig linksom terug.
• Direct na het vullen van het zout in het zoutreservoir moet een wasprogramma gestart worden (we stellen het snelprogramma voor). Anders kan het filtersysteem, de pomp of andere belangrijke onderdelen van de machine door het zoute water beschadigd raken, waardoor de garantie komt te vervallen.

Opmerking:

Afhankelijk van hoe goed het zout oplost, kan het controlelampje voor het zout nog steeds branden, zelfs als het zoutreservoir is gevuld.

Waarschuwing

• Gebruik alleen zout speciaal ontwikkeld voor het gebruik in vaatwassers! Elke andere soort zout die niet specifiek ontwikkeld is voor gebruik in een vaatwasser, vooral tafelzout, zal de waterwasser beschadigen. In het geval van schade veroorzaakt door het gebruik van ongeschikt zout, geeft de fabrikant geen garantie en is niet aansprakelijk voor de veroorzaakte schade.
• Als er zout gemorst is, moet een snelprogramma worden gedraaid om het overtollige zout te verwijderen.
• Vul uitsluitend met zout net vóór het starten van één van de volledige wasprogramma's. Hierdoor wordt voorkomen dat zoutresten of zout water, die gemorst kunnen zijn, voor een langere tijdsperiode op het oppervlak van de machine achterblijven, wat tot corrosie kan leiden.
• Het zoutreservoir mag alleen worden bijgevuld als het controlelampje voor het zout in het bedieningspaneel gaat branden.

Instellen zoutverbruik

Fig. 3 De instelmodus activeren: Zet de vaatwasser aan met de aan/uit-schakelaar en houd binnen 60 seconden de programmakeuzetoets > toets ca. 5 seconden ingedrukt. Het apparaat gaat over naar de instelmodus die wordt aangegeven door het knipperende indicatielampje van S.

Het zoutverbruik instellen: Druk op de programmakeuzetoets> om de juiste instelling te selecteren op basis van uw lokale omgeving. De instelling wordt op het display weergegeven. Raadpleeg de volgende tabel voor de juiste instelling.

Waterhardheids-graad		Instelling	Regeneratie na n Program-macycli3)	Zoutver-bruik g/cyclus
^^1)	mmol/l2)
0-5 0	-0,94 H1	-0
6-11 1	,0-2,0 H2	10 9
12-17	2,1-3,0 H3	3* 5 12
18-22	3,1-4,0 H4	4 3 20
23-34	4,1-6,0 H5	5 2 30
35-55	6,1-9,8 H6	6 1 60

Het product zal automatisch de instelmodus 5 seconden na de laatste instelling/bediening verlaten.

Opmerking:

1) Duitse hardheidsgraad van het water
2) millimol, internationale eenheid voor waterhardheid
*) fabrieksinstelling

Neem contact op met uw waterleidingbedrijf voor informatie over de hardheid van het water.

Vaatwasmiddel toevoegen

Fig. 4 De dispenser moet vóór het begin van elke wasprogramma opnieuw worden gevuld.

Volg de instructies bij het vaatwasmiddel voor de juiste hoeveelheid.

• Druk op de ontgrendeling en open het deksel.
• Voeg altijd het vaatwasmiddel vlak voor het starten van de vaatwasmachine toe, anders kan het vochtig worden en zal het niet goed oplossen.
• Als de vaat erg vuil is, plaatst u een extra dosis vaatwasmiddel in het voorwasmiddelvak. Dit voorwasmiddel zal tijdens de voorwasgang worden gebruikt.
  a) Wasmiddelvak voor de hoofdwas. b) Wasmiddelvak voor de voorwasgang.
• Schuif het deksel naar achteren tot het op zijn plaats klikt.

Let op het verschil van beide vakken:

Opmerking:

Gebruik alleen vaatwasmiddel speciaal gemaakt voor gebruik in vaatwassers. Houd uw vaatwasmiddel fris en droog.

Het glansmiddelreservoir vullen

Fig. 5 Uw vaatwasser is ontwikkeld om glansmiddel te gebruiken dat vrijkomt tijdens de laatste spoeling om te voorkomen dat waterdruppels op de vaat worden gevormd.

• Druk op het klepje, klap het deksel omhoog en giet het glansmiddel erin tot aan de MAX-markering. Het volume van het glansmiddelreservoir is ongeveer 110 ml.
• Klap het deksel weer naar beneden en sluit het zodat het dichtklikt.

Nederlands

Opmerking:

Vul nooit het glansmiddelreservoir met andere middelen (bijv. vaatwasserreinigings-middel, vloeibaar vaatwasmiddel). Dit zal het apparaat beschadigen.

• Het glansmiddel wordt automatisch tijdens de laatste spoeling gedoseerd, zodat grondig spoelen, en vlekke- en streeploos drogen gegarandeerd wordt.
• Als het glansmiddelreservoir leeg is zal het indicatielampje van het glansmiddel oplichten.

De dosering van het glansspoelmiddel instellen

De dosering kan in 6 standen worden ingesteld. De standaard stand is 3. Deze instelling wordt aanbevolen.

1. Sluit de deur en schakel het apparaat in met de aan/uit-schakelaar.
2. Druk binnen 60 seconden na het aanzetten van het apparaat op de programmakeuzetoets en houd deze > 5 seconden vast. Druk vervolgens op de knop voor startvertraging om naar de instellingenmodus te gaan. Het indicatielampje van het symbool voor het glansspoelmiddel *knippert.
3. Druk opnieuw op de programmakeuzetoets

   om de juiste instelling te selecteren volgens uw gebruiksgewoonten. De instellingen wijzigen in deze volgorde: d3
   →d4→d5 d6 d1 d2→d3. Hoe hoger de instelling, hoe meer glansmiddel er wordt gebruikt.

4. De instelmodus eindigt automatisch 5 seconden na de laatste instelling.

Opmerking:

• Stel een hoger niveau in als er vlekken achterblijven op de borden.
• Stel een lager niveau in als er een sluier of strepen achterblijven op de borden.

De vaatwasser mand vullen

• Reinig uitsluitend borden en bestek die vaatwasserbestendig en geschikt voor vaatwassers zijn. Volg de instructies van de fabrikanten.
• Schraap eventuele grote hoeveelheden etensresten eraf. Week aangebakken etensresten in de pannen in. Het is niet nodig om de vaat aft e spoelen onder stromend water.

- Plaats artikelen op de volgende manier in de vaatwasser:

- Artikelen zoals kopjes, glazen, potten/pannen, enz. naar beneden gericht.

- Gebogen artikelen of met uitsparingen moeten schuin worden geladen zodat het water kan weglopen.

- Al het bestek wordt veilig gestapeld en kan niet omvallen.

- Al het bestek wordt zodanig geplaatst zodat de sproeiarmen tijdens het wassen vrij kunnen draaien.

- Zet kleine vaat, bijv. lichte en delicate spullen zoals schotels, kopjes, glazen, dessertschaaltjes etc. in de bovenste korf.

- Zet grote en zware vaat, zoals borden, schalen, pannen, kommen etc. in de onderste korf.

Opmerking:

Zeer kleine artikelen mogen niet in de vaatwasser worden gewassen omdat ze gemakkelijk uit de korf kunnen vallen.

Waarschuwing

• Langbladige messen opgeborgen in een verticale positie zijn een potentieel gevaar.
• Laat geen artikelen door de bodem uitsteken.
• Laad altijd scherpe artikelen met de scherpe punt naar beneden!
• Laad uw vaatwasser niet te vol omdat dit het resultaat zal beïnvloeden.

Aanpassen van de bovenste korf

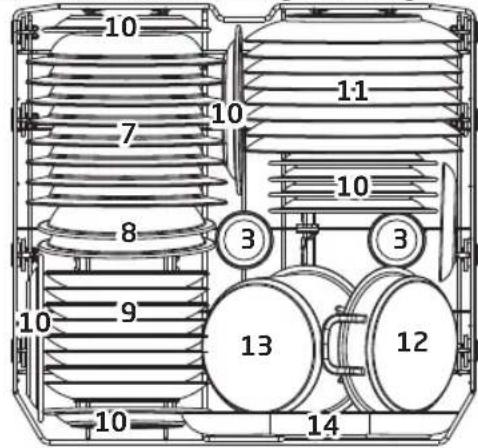

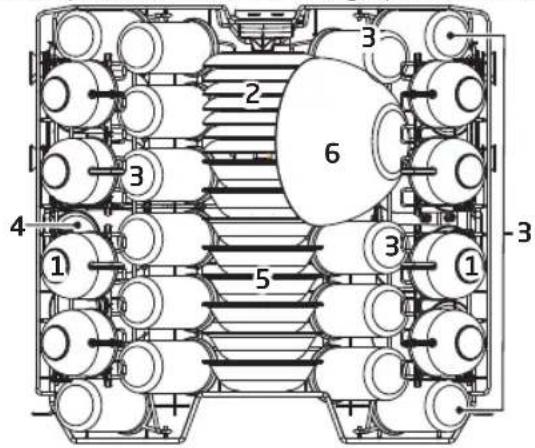

Fig. 6a Om meer ruimte te creëren in de bovenste of onderste korf, bijv. voor grotere stukken kookgerei, kunt u de korf in 2 standen zetten. Trek aan de bovenste korf om deze omhoog te verplaatsen. Druk de handgrepen aan beide zijden in om de korf omlaag te bewegen.

1 2 3 4 5 6 3 3 1 3

10 7 8 10 9 10 10 11 3 3 13 12 14

Kopjes	Schotels	[Xc3C]Glazen
Mokken Dessertkommen		Glazen schaal
Soepborden Melamine kommen		Dessertborden
Melamine dessertborden	Eetborden	Kleine pan
Ovenschaal	Ovalen schaal

Nederlands

Fig. 6b Extra steunen kunnen omhoog geklapt worden in de onderste korf (I).

Extra rekjes kunnen omlaag gebracht worden in de bovenste korf (II).

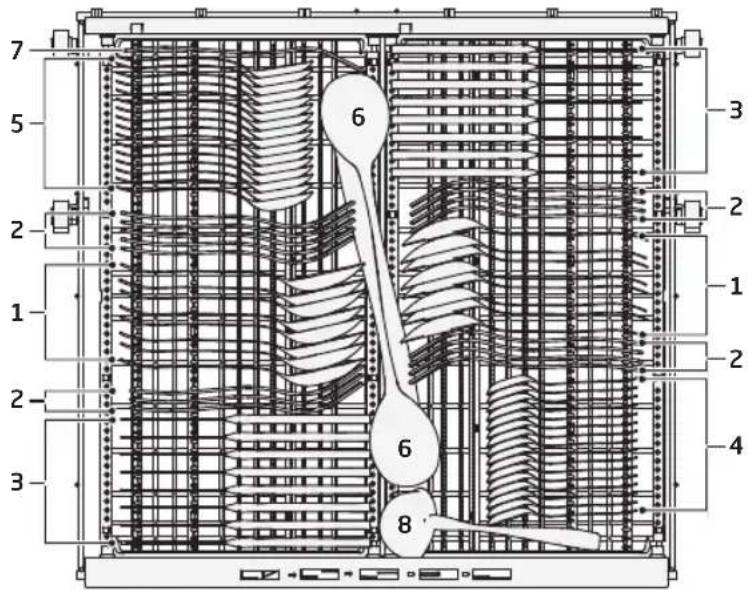

Fig. 7a Let op het algemene plan voor het plaatsen van bestek in de bestekmand. Zie onderstaande tabel voor mogelijke benamingen.

Fig. 7b De bestekbak is modulair opgebouwd en kan aangepast worden aan uw wensen.

1. positie standaard, links vlak, rechts hellend
   II. beide helften plat, rechter helft groter
   III. links plat, rechts open, rechter helft boven de linker helft
   IV. links plat, rechts open, rechter helft verwijderd

Gebruik

Afwassen

Fig. 8 Volg de volgende stappen om het spoelproces te starten:

1. Bereid de afwasmachine voor en ruim het rek in.
2. Voeg afwasmiddel of glansspoelmiddel toe. Zorg ervoor dat de waterkraan/watertoevoer open staat, dat de stekker in het stopcontact zit en dat de deur goed gesloten is.
3. Druk op de aan/uit-schakelaar om de afwasmachine in te schakelen.
4. Kies uw programma, zie hoofdstuk Programmatabel.

Opmerking:

- Als er slechts één rek wordt gebruikt, kunt u de niet gebruikte spoelzone uitschakelen. Druk op de keuzeknop voor de spoelzone om de gewenste spoelzone te selecteren. Let op de indicatielampjes of .

- Als u automatische deuropening heeft gekozen, wordt natuurlijke droging verbeterd. Na het wasprogramma gaat de deur automatisch open en kan stoom en vocht ontsnappen. Het betreffende indicatielampje

gaat branden. Deze functie is standaard beschikbaar voor alle programma's (behalve voorwas en zelfreiniging) en kan worden gedeactiveerd door op de bijbehorende toets te drukken

Energie- en waterverbruik De energie- en waterverbruiksindicatoren geven het energie- en waterverbruik van het ingestelde programma weer. Hoe meer balken worden weergegeven, des te hoger het energie- of waterverbruik van het geselecteerde programma.

Speciale functies

Door op de functieknop F te drukken, kunt u de volgende functies activeren of deactiveren:

Turbo-functie

Selecteer de turbofunctie 📋, naar behoefte, om de looptijd van het programma te verkorten (kan niet worden geselecteerd met Auto en Voorwassen).

Extra droogfunctie

Selecteer desgewenst de extra droogfunctie als u na het afwassen, de afwas extra droog wilt hebben (kan niet worden geselecteerd met Auto, Zelfreinigingsfunctie en Voorwassen).

Flessen wassen

Selecteer indien gewenst de functie flessen wassen voor het wassen van flessen in de bovenkorf (alleen selecteerbaar in de programma's Eco, Intensief, Universeel, Hygiène, 90 min., Glas).

Energie besparen

Selecteer de energiebesparende functie als u weinig vaat heeft (alleen selecteerbaar in de programma's Eco, Intensief, Universeel, Hygiène, 90 min., Glas).

1. Druk op de knop ▷Druk nogmaals op de knop ▷m het programma te stoppen.

Nederlands

Toetsblokkering

Met deze optie kun je de knoppen op het bedieningspaneel vergrendelen (behalve de aan/uit knop) zodat kinderen niet per ongeluk de vaatwasser kunnen starten door op de knoppen op het bedieningspaneel te drukken. Om de knoppen te vergrendelen en ontgrendelen, houdt u de knop startvertraging en de optionele functieknop F tegelijkertijd gedurende 3 seconden ingedrukt. Als de knopvergrendeling is geactiveerd, zal het symbool gaan branden.

Uitgestelde startfunctie

Om het spoelproces op een later tijdstip te starten, druk op de timer-knop Druk meerdere keren op de timer-knop om de uren in te stellen waarmee de start moet worden uitgesteld. Een uitgestelde start van 1-24 uur (stappen van 1 uur) kan worden ingesteld. Druk vervolgens op de Start/Pauze-knop De afwasmachine start het spoelproces als de vooraf ingestelde tijd is verstreken.

Als het spoelproces is voltooid, klinkt de zoemer van de afwasmachine gedurende 8 seconden en stopt dan.

• Schakel het apparaat uit met de aan/uit-knop en sluit de watertoevoer af.
• Open indien nodig de deur van de afwasmachine.

Waarschuwing

Het is gevaarlijk om de deur te openen tijdens het spoelproces, omdat het hete water u kan verbranden.

• Wacht een paar minuten voordat u de afwasmachine uitruimt om te voorkomen dat u het serviesgoed en keukengerei aanraakt terwijl deze nog heet zijn. Ze zullen ook beter in het apparaat drogen.
• De afwasmachine uitruimen.

Het spoelprogramma wijzigen

U kunt het spoelprogramma wijzigen als de afwasmachine nog maar kort draait. Anders is het wasmiddel mogelijk al vrijgekomen en heeft het apparaat het waswater mogelijk al afgevoerd.

• Druk op de knop ▷II, en het apparaat schakelt over naar de stand-bymodus.
• Houd de programmakeuzetoets Janger dan 3 seconden ingedrukt om het spoelproces te annuleren. Verander het programma door op de programmakeuzetoetste drukken.
• Druk nogmaals op de knop ▷ door te gaan met het spoelproces.

Opmerking:

Als u de deur opent tijdens het spoelproces, pauzeert het apparaat. Na het sluiten van de deur gaat het apparaat na 10 seconden met het spoelproces verder.

Het spoelproces pauzeren

Als u serviesgoed bent vergeten, kunt u het programma pauzeren en toevoegen, maar zorg ervoor dat het wasmiddelbakje nog niet is geopend.

1. Druk op de knop ▷ de afwasmachine te pauzeren.
2. Nadat de sproeiarmen tot stilstand zijn gekomen, kunt u de deur openen.
3. Extra serviesgoed toevoegen.
4. Druk op de knop door te gaan met het spoelproces.

Aanbevelingen voor het soort wasmiddel

Houd rekening met onderstaande opmerkingen om het reinigingsresultaat te verbeteren en tegelijkertijd het energieverbruik en de impact op het milieu te verminderen:

• Doseer het wasmiddel, zout op basis van de aanbevelingen/ vereisten van de leverancier, rekening houdend met de hoeveelheid afwas en mate van verontreiniging van de afwas.
• Meng geen verschillende wasmiddelen en/of zouten met elkaar.
• Gebruik geen reinigingsmiddelen die oplosmiddelen of andere bijtende stoffen bevatten.
• Vermijd overdosering van het reinigingsmiddel.

Waarschuwing

Verkeerde dosering van wasmiddelen, zouten of andere toevoegingsmiddelen kan het product beschadigen.

Automatische deuropeningsfunctie

• De automatische deuropeningsfunctie kan worden uitgeschakeld als de afwasmachine nog niet is gestart.
• Druk op de knop om dit te doen.

Zelfreinigingsfunctie

Druk tegelijkertijd op de knop gedurende 3 seconden om dit programma te selecteren of te annuleren.

Water afvoeren

De vaatwasser is voorzien van een watertank waarin het water wordt vastgehouden. Bij binnentemperaturen onder 0°C kan het water in de tank bevriezen. Het wordt daarom afgeraden om de vaatwasser te laten draaien als de binnentemperatuur lager is dan 0°C.

Het wordt aanbevolen om het water in de tank te legen als de omgevingstemperatuur onder 0°C is, om bevriezing in de vaatwasser te voorkomen. Wanneer u de deur sluit, drukt u lang op de >knop en de Functie-knop F gedurende 3 seconden en activeert u vervolgens de functie water afvoeren. Alle programma-indicatielampjes branden en op het scherm wordt weergegeven: - - om in de toestand water afvoeren te openen. Het water in de tank wordt binnen 4 minuten afgevoerd.

Als de deur tijdens het proces water afvoeren wordt geopend, zal de vaatwasser het afvoeren onderbreken en zal de vaatwasser doorgaan met leegmaken nadat de deur is gesloten.

Nederlands

Fig. 9 Programmatabel

De onderstaande tabel laat zien welke programma's het beste zijn voor de hoeveelheid voedselresten op de vaat en hoeveel afwasmiddel er nodig is. Het toont ook verschillende informatie over de programma's.

Programma		Informatie en doel	Beschrijving van het pro-gramma	Voor-/hoofdwas-middel	Duur (min)	Energie-verbruik (Kwh)	Water-verbruik (L)	Spoel-middel
(*{ }		Dit is het standaardprogramma; Het is geschikt om normaal vervuild serviesgoed schoon te maken en het is het meest efficiënte programma wat betreft het gecombineerde ener-gie- en waterverbruik voor dat soort serviesgoed.	Afwas 45°C Spoelen Spoelen 40°C Drogen 24		280 0,559	9,0	★
Au1		Voor normaal tot zware vervuilde ladingen	Voorwas 45°C Afwas 55 - 65°C Spoelen Spoelen Spoelen 50 -65 °CDrogen	5+19	105-179	0,930-1,470	10,3-17,0	★
		Voor zeer zwaar vervuild ser-viesgoed en normaal vervuilde potten, pannen, borden enz. met opgedroogd vuil.	Voorwas 45°C Afwas 60°C Spoelen Spoelen 50°C Spoelen 60 -65 °CDrogen	5+19	155-165	1,390-1,460	15,5	★
		Voor normaal vervuild serviesgoed zoals potten, borden, glazen en licht vervuilde pannen.	Voorwas 45°C Afwas 55°C Spoelen Spoelen 60 -65°C Drogen	5+19	130-140	1,175-1,250	13,5	★
		Geschikt voor alle soorten vaat en vervuillingsniveaus, biedt de hoogste wastemperatuur voor het desinfecteren van vaat.	Voorwas 45°C Afwas 72°C Spoelen Spoelen 50°C Spoelen 60 -65°C Drogen	5+19	165-175	1,650-1,720	16,0	★
		Voor licht vervuilde ladingen die geen uitstekende drogingsefficiëntie vereisen.	Afwas 55°C Spoelen Spoelen 55 -60°C Drogen	5+19	90-100	0,810-0,865	9,0	★
		Een kortere afwas voor licht vervuilde ladingen en snelafwas.	Voorwas 40°C Afwas 50°C Spoelen Spoelen Spoelen 55 -60°C Drogen	5+19	99-110	0,825-0,900	11,5	★
V		Voorwasprogramma om vuil uit de vaat te verwijderen voor een latere wasbeurt	Voorwas	-	15	0,020 3,5	-
Ze		Effectief reinigen van de vaatwas-ser zelf.	Afwas 70°C Spoelen Spoelen 65 -72°C Drogen	20	130-140	1,245-1,320	12,0	★

: Glansspoelmiddel kan worden gebruikt.

Opmerking:

* ECO: Dit programma is geschikt voor het reinigen van normaal vervuild serviesgoed en voor dit gebruik is het het meest efficiente programma in termen van gecombineerd energie- en waterverbruik. Het wordt gebruikt om de naleving van de EU-wetgeving inzake ecologisch ontwerp te beoordelen.

Opmerking: De opgegeven waarden voor een ander programma dan het ECO programma zijn slechts indicatief.

122

Reiniging en onderhoud

Waarschuwing

• Gebruik tijdens het reinigen nooit oplosmiddelen, schurende materialen, harde borstels, metalen voorwerpen of scherpe voorwerpen. Oplosmiddelen zijn schadelijk voor de gezondheid en kunnen de kunststof onderdelen van het apparaat aantasten, terwijl schurende reinigingsmiddelen krassen kunnen veroorzaken op het oppervlakte/de oppervlaktes.
• Reinig de buitenvlakken van het apparaat met een vochtige doek en droog ze vervolgens volledig af. Zorg ervoor dat er geen water het apparaat (bijvoorbeeld via de schakelaar) binnendringt.
• Reinig de rand rond de deur alleen met behulp van een zachte, warme en vochtige doek. Om indringing van water in het deurslot en elektrische componenten te voorkomen, gebruik geen enkele soort reinigingsspray.

Het filterelement reinigen

De filter voorkomt dat grotere voedselresten of andere voorwerpen in de pomp terechtkomen. Inspecteer de filters voor verstoppingen telkens nadat de vaatwasser is gebruikt.

Fig.10 Het filtersysteem bestaat uit een gro- lter, een platte (hoofdfilter) en een microfilter (fijnfilter).

• Hoofdfilter A: Voedsel- en vuildeeltjes in deze filter gevangen worden door een speciale straal op de onderste sproeiarm verpulverd en door de afvoer gespoeld.
• Fijnfilter B: Deze filter houdt vuilen etensresten in de zinkputruimte vast en voorkomt dat het tijdens het wasprogramma opnieuw op de vaat wordt afgezet.
• Groffilter C: Grotere artikelen, zoals stukjes bot of glas, die de afvoer kunnen blokkeren worden door de gro- lter gevangen. Om de artikelen die door de filter zijn gevangen te verwijderen, trek zachtjes aan de lipjes bovenop deze filter en til het eruit.

Demonteer en reinig de filter als volgt:

• Draai de filterdop (filter C) linksom en neem het hele filterelement eruit
• Trek filter B los. Druk de twee helften van filter C tegen elkaar en trek nu filter C uit hoofdfilter A.
• Reinig de filters onder stromend water en verwijder enige restanten en vreemde voorwerpen.
• In elkaar zetten wordt in omgekeerde volgorde gedaan. Zorg ervoor dat het filtersysteem correct is geïnstalleerd.

Waarschuwing

Gebruik de vaatwasser niet zonder het filtersysteem geïnstalleerd.

De sproeiarmen schoonmaken

Fig.11 De sproeiarmen kunnen gemakkelijk voor periodieke reiniging van de mondstukken worden verwijderd, om mogelijke verstoppingen te voorkomen.

• Pak het midden van de sproeiarm, trek het naar boven om te verwijderen.
• Was de armen onder een straal van stromend water.
• Plaats ze zorgvuldig in hun zittingen terug en zorg ervoor dat de sproeiarmen correct worden geïnstalleerd en vrij kunnen draaien.

Ontkalking

Ontkalking is niet nodig wanneer de gepaste dosis van vaatwasmiddel wordt gebruikt. Als u het toestel wilt ontkalken, gebruik het ontkalkingsmiddel zoals aangegeven in de instructies van de fabrikant. U kunt een gepast ontkalkingsmiddel kopen bij uw handelaar.

Nederlands

Foutcodes

Code	Betekenis Mogelijke oorzaken
€1	Langere inlaattijd.	De kraan is niet geopend, of de inname van water is beperkt, of de waterdruk is te laag.
€3	Bereikt de gewenste temperatuur niet. Storing van het verwarmingselement.
€4	Overstroming. Een onderdeel van de vaatwasser lekt.
€8	Storing van de oriëntatie van de distributieklep	Onderbreking of kapotte distributieklep
€d	Communicatiestoring tussen hoofdprintplaat en displayprintplaat.	Open circuit of kapotte bedrading voor de communicatie.
€C	Wasbeheer systeemfout PCB of motorstoring
L4	Motorstoring Motorstoring

Neem contact op met de klantenservice als u FOUT codes krijgt. De desbetreffende meldpunten worden verstrekt in een apart, meegeleverd, document.

Problemen oplossen

Raadpleeg de volgende tabel als er problemen zijn tijdens het gebruik. Als de problemen niet kunnen worden opgelost zoals aangegeven onder Oplossing of als reserveonderdelen voor zelfreparatie nodig zijn, neem dan contact op met het servicecentrum. De betreffende hotlines staan vermeld op de garantiekaart die bij dit product wordt geleverd. Let op: Onjuiste zelfreparatie kan zowel tot gevaren leiden als tot het vervallen van de garantie en moet bij twijfel worden nagelaten.

Probleem Mogelijke oorzaken	Oplossing
Het product werkt niet • Onderbrokenstroomvoorziening		• Controleer de stroomvoorziening
		• De waterdruk is te laag • Controleer of de watertoevoer correct is aangesloten en de waterkraan is opengedraaid.
		• De deur is niet goed gesloten • Zorg dat de deur goed dicht is
Het water wordt niet weggepompt	• Knik in de afvoerslang	• Controleer de afvoerslang
	• Filter is verstopt	• Controleer en reinig het grove filter
	• De gootsteen is verstopt	• Controleer of de gootsteen goed afloopt of bel een monteur voor hulp
Schuim in de kuip	• Verkeerd wasmiddel	• Gebruik alleen speciaal wasmiddel voor de vaatwasser
	• Glansmiddel gemorst	• Veeg gemorst glansmiddel op
Verkleurd kuipinterieur • Een	wasmiddel met kleurstof werd gebruikt	• Gebruik wasmiddel zonder kleurstof
Witte film op binnenzijde • Hard	water mineralen • Regelmatig	de binnenkant schoonmaken met een vochtige spons
Roestvlekken op bestek • Het	bestek is niet roestvast • Was de	ze spullen niet in de vaatwasser
	• Een programma werd niet uitgevoerd nadat zout werd bijgevuld	• Laat altijd een kort programma draaien na het toevoegen van zout
	• Spoelmiddeldeksel zit los • Controleer en draai vast
Kloppend geluid in de kast • Een sproeiarm klopt tegen een artikel in een korf		• Onderbreek het programma en herschik de vaat
Ratelend geluid • Artikelen van het servies liggen los in de kast
Kloppend geluid in de waterleidingen	• Veroorzaakt door installatie ter plekke of diameter van de buizen	• Dit heeft geen invloed op de functie van de vaatwasser
De vaat is niet schoon • Onjuist beladen vaat • Plaats de vaat anders
Sluier op het glaswerk • Teveel wasmiddel • Gebruik minder was middel en kies het kortste programma voor het afwassen van glazen
Zwarte of grijze vlekken op de borden	Aluminium gebruiksvoorwerpen hebben tegen de borden gewreven	• Gebruik een mild schuurmiddel
Wasmiddel achtergebleven in de dispenser	• Wasmiddel dispenser is geblokkeerd	• Plaats de vaat anders
De vaat droogt niet	• Verkeerd beladen
	• Er zit te weinig spoelmiddel in	• Vul het spoelmiddel bij
	• De vaat is te snel verwijderd	• Haal de vaatwasser niet meteen leeg na het afwassen.

Nederlands

Technische gegevens

Energieverbruik 1828 - 2158 W
Nominale spanning /frequentie 220 - 240 V ~ 50 Hz
Waterdruk (stroomdruk) 0,4 - 10 bar (0,04 - 1 MPa)
Watertemperatuur Koud en warm (max, 60°C)

Dimensie

D1 B H D2

Hoogte (H) 815 mm
Breedte (B) 598 mm
Diepte (D1)	570 mm(met de deur dicht)
Diepte (D2)	1185 mm(met de deur 90° geopend)

Opmerkingen over het energie- en waterverbruik van de vaatwasser

• Het eco-programma is geschikt voor het wassen van normaal bevuilde vaat. Dit is het meest efficiënte programma voor wat betreft het energie- en waterverbruik en wordt gebruikt om te voldoen aan de EU-wetgeving inzake ecodesign.

• Door de huishoudelijke vaatwasser te vullen tot de capaciteit zoals aangegeven door de fabrikant bespaart u op energie en water. Orden de vaat netjes zoals beschreven in deze gebruiksaanwijzing. Het apparaat verkeerd vullen leidt tot onvoldoende wasprestaties en mogelijke storingen.

• Het handmatig voorwassen van de vaat leidt tot een hoger water- en energieverbruik en wordt afgeraden.

• Het wassen van de vaat in een huishoudelijke vaatwasser gebruikt over het algemeen minder energie en water dan wassen met de hand, gegeven dat de huishoudelijke vaatwasser wordt gebruikt volgens de instructies van de fabrikant.
• Waarden voor de programmaduur en het energie- en waterverbruik van alle programma's met de vaatcyclus kunnen in de overeenkomstige tabellen in deze gebruiksaanwijzing worden gevonden.
• Houd rekening met de informatie over de juiste installatie (waaronder horizontale uitlijning, aansluiting op de netvoeding, koud wateraansluitingen) in deze gebruiksaanwijzing.
• Het gebruiken van vaatwasmiddelen, zout en andere additieven moet op een juiste manier gebeuren. Een verkeerde dosering leidt tot meer vervuiling van het milieu en mogelijke schade aan het apparaat.
• Voor elk gebruik, verwijder vreemde voorwerpen uit de huishoudelijke vaatwasser.
• Een regelmatige reiniging zoals aangegeven en de nodige maatregelen nemen om kalkaanslag te vermijden zijn belangrijk. Raadpleeg het hoofdstuk Reiniging en onderhoud.
• Een regelmatige controle van de filters en een regelmatige juiste reiniging zijn belangrijk. Raadpleeg het hoofdstuk Reiniging en onderhoud.

Het meubelfront installeren

1. Houd het meubelfront tegen de deur van de vaatwasser vast zodat de onderste rand van het meubelfront zich op één lijn met de aangrenzende keukenkasten bevindt.
2. Meet de afstand tussen het meubelfront en het bedieningspaneel.
3. U kunt een afstand tussen 10 en 25 mm met behulp van de inbegrepen 4 boorden (1 x 10 mm, 3 x 5 mm) compenseren.

Verwijder het vereiste aantal boorden van het blok: Om dit te doen, schuif de boord krachtig en zonder gebruik van gereedschap.

1. Klem de boorden onder het bedieningspaneel.
2. Trek de twee delen van de klittenbandsluitingen los van elkaar.

1. Verwijder de beschermfolie van elke klittenbandsluiting van hetzelfde type.
2. Maak de klittenbandsluitingen zonder de beschermfolie in het midden van de verzonken gebieden op de deur van de vaatwasser vast.

1. Snij de posities van de klittenbandsluitingen uit de boorsjabloon.
2. Snij het aantal gebruikte boorden uit de bovenkant van de boorsjabloon.
3. Plaats de boorsjabloon op de achterkant van het meubelfront zodat de boorsjabloon en het meubelfront zich aan de bovenkant op één lijn bevinden.
4. Transfereer de boorgaten van de boorsjabloon naar het meubelfront.
5. Stel de diepteaanslag van de boormachine in zodat het meubelfront niet doorboord kan worden. Boor eerst de posities voor de schroeven met een boormachine (∅ 2 mm).

1. Verwijder de beschermfolie van de andere klittenbandsluitingen en maak de klittenbandsluitingen door de uitgesneden gebieden van de boorsjabloon vast op het meubelfront.

Nederlands

1. Gebruik de klittenbandsluitingen om het meubelfront op de deur van de vaatwasser vast te zetten.

1. Houd het meubelfront stevig vast en open de deur voorzichtig.
2. Verwijder de vier schroeven van de binnenzijde van de deur. Gebruik de 4 inbegrepen schroeven om het meubelfront op deze posities van de deur vast te schroeven. Dit biedt extra ondersteuning aan het meubelfront.

De installatie van het meubelfront is nu voltooid.

De beweging van de deur aanpassen

U kunt de deur van de vaatwasser aanpassen voor een lichte of zware opening. Deze aanpassing is vaak nodig na het installeren van het meubelfront. U kunt de veerkracht van de deur variëren door de twee onderste schroeven te draaien.

• Draai de schroeven tegen de klok in voor een lichtere opening van de deur.
• Draai de schroeven met de klok mee voor een zwaardere opening van de deur.

Controleer het niveau van voor naar achter

Draai de schroevendraaier naar links om de hoogte te verhogen en draai hem naar rechts om de hoogte te verlagen.

ontroleer et niveau an voor ar achter schroevendraaier s om de hoogte gen en draai hem nts om de hoogte en. schroevendraaier met nee om de hoogte te

Draai de schroevendraaier met de klok mee om de hoogte te verhogen, en tegen de klok in om de hoogte te verlagen.

Controleer niveau van links naar rechts
