Type de produit	Pistolet de distribution manuel pour carburant
Marque	MSW
Modèle	MN-350
Catégorie	Pompe à carburant
Diamètre d'entrée du carburant	3/4 po (19,05 mm)
Diamètre de sortie du carburant	1/2 po (12,7 mm)
Pression de fonctionnement maximale	0,18 MPa
Débit	0 à 45 litres par minute
Carburants compatibles	Essence, diesel, éthanol (jusqu'à 10%)
Type d'actionnement	Levier manuel
Fixation	Raccord fileté avec mastic d'étanchéité (ruban téflon interdit)
Bec verseur	Inclus, orientable
Utilisation	Réservoirs de véhicules, fûts
Entretien	Nettoyage régulier avec chiffon doux ; inspection avant utilisation
Rangement	Endroit sec, frais, à l'abri du soleil
Sécurité	Ne pas dépasser la pression max ; ne pas laisser sans surveillance ; ne pas utiliser de corps étrangers pour bloquer le levier
Matériau principal	Acier et plastique
Réparabilité	Réparations uniquement par le fabricant ; utiliser des pièces d'origine

FOIRE AUX QUESTIONS - MN-350 MSW

Comment utiliser le pistolet MSW MN-350 ?

Insérez le bec verseur dans le réservoir. Soulevez le levier pour démarrer le débit. Après le remplissage, relâchez le levier et attendez quelques secondes avant de retirer le pistolet. Accrochez-le au distributeur. Consultez la notice pour les modèles avec rebond automatique.

Quels carburants puis-je utiliser avec le MSW MN-350 ?

Le pistolet est conçu pour pomper l'essence, le diesel et les mélanges d'éthanol jusqu'à 10 %. N'utilisez pas d'autres liquides.

Puis-je utiliser du ruban téflon pour l'étanchéité du raccord ?

Non, n'utilisez pas de ruban téflon ou de ruban plastique. Appliquez du mastic d'étanchéité sur le filetage avant le montage.

Comment nettoyer le pistolet MN-350 ?

Nettoyez les surfaces avec un chiffon doux et un produit non corrosif. Laissez sécher complètement toutes les pièces avant la prochaine utilisation.

Que faire en cas de fuite de carburant ?

Vérifiez d'abord le serrage des raccords. Si la fuite persiste, arrêtez l'utilisation et contactez le service client du fabricant. Ne tentez pas de réparer vous-même.

Comment installer le pistolet sur le tuyau du distributeur ?

Coupez l'alimentation électrique du distributeur et fermez les vannes d'arrêt. Nettoyez le tuyau, appliquez du mastic d'étanchéité sur le filetage, puis vissez le pistolet en serrant l'écrou.

Puis-je laisser le levier bloqué en position ouverte ?

Non, ne bloquez pas le levier avec des corps étrangers. Si le pistolet possède un sillon de verrouillage, utilisez-le correctement. Sinon, tenez le levier à la main pendant le remplissage.

Que faire si le débit est anormalement faible ?

Vérifiez la pression d'alimentation et l'état du tuyau. Si le problème persiste, contactez le service après-vente MSW. Ne démontez pas le pistolet.

Où ranger le pistolet MSW MN-350 ?

Conservez le pistolet dans un endroit sec, frais et à l'abri de la lumière directe du soleil. Gardez-le hors de portée des enfants.

Que faire si le pistolet est endommagé ou ne fonctionne pas correctement ?

Arrêtez immédiatement l'utilisation. Les réparations doivent être effectuées exclusivement par le fabricant ou un professionnel qualifié, avec des pièces de rechange d'origine.

MODE D'EMPLOI MN-350 MSW

Description des paramètres	Valeur des paramètres
Nom du produit	Pistolet de distribution automatique		Pistolet de distribution manuel
Modèle MSW-	MN34	MSW-AN-100	MSW-MN34MMSW-MN-350
Diamètre de l'entrée du carburant	15/16" 3/4"
Diamètre de la sortie du carburant	3/4" 1/2"
Pression de fonctionnement (Mpa)	0,2 0,18
Débit [l/m] 18-60	120 0-45

1. DESCRIPTION GÉNÉRALE

L'objectif du présent manuel est de favoriser une utilisation sécuritaire et fiable de l'appareil. Le produit a été conçu et fabriqué en respectant étroitement les directives techniques applicables et en utilisant les technologies et composants les plus modernes. Il est conforme aux normes de qualité les plus élevées.

LISEZ ATTENTIVEMENT LE PRÉSENT MANUEL ET ASSUREZ-VOUS DE BIEN LE COMPRENDRE AVANT LA PREMIÈRE UTILISATION.

Afin de garantir le fonctionnement fiable et durable de l'appareil, il est nécessaire d'utiliser et d'entretenir ce dernier conformément aux consignes figurant dans le présent manuel. Les caractéristiques et les spécifications contenues dans ce document sont à jour. Le fabricant se réserve le droit de procéder à des modifications à des fins d'amélioration du produit.

SYMBOLES

Respectez les consignes du manuel.

ATTENTION!, AVERTISSEMENT! et REMARQUE attirent l'attention sur des circonstances spécifiques (symboles d'avertissement généraux).

REMARQUE! Les illustrations contenues dans le présent manuel sont fournies à titre explicatif. Votre appareil peut ne pas être identique.

La version originale de ce manuel a été rédigée en allemand. Toutes les autres versions sont des traductions de l'allemand.

2. CONSIGNES DE SÉCURITÉ

ATTENTION! Veuillez lire attentivement toutes les consignes de sécurité et toutes les instructions. Le non-respect des avertissements et des consignes de sécurité peut entraîner des chocs électriques, un incendie, des blessures graves ou la mort.

Les notions d'« appareil », de « machine » et de « produit » figurant dans les descriptions et les consignes du manuel se rapportent à/au . La valeur maximale de la pression de fonctionnement admissible du produit ne doit pas être dépassée!

2.1. CONSIGNES DE SÉCURITÉ RELATIVES

À L'UTILISATION DU PRODUIT

a) En cas de doute quant au bon fonctionnement de l'appareil ou si vous constatez des dommages sur celui-ci, veuillez communiquer avec le service client du fabricant.
b) Seul le fabricant doit réparer le produit. Ne tentez pas de réparer le produit par vous-même!
c) Conservez ce manuel pour référence ultérieure. Si le produit est remis à des tiers, il doit être accompagné de ce manuel d'utilisation.
d) Ne portez ni vêtements amples ni bijoux. Tenez vos cheveux, vos vêtements et vos gants à l'écart des pièces mobiles. Les vêtements amples, les bijoux et les cheveux longs peuvent être happés par les pièces mobiles.
e) Il est interdit d'utiliser le produit dans un état de fatigue, de maladie, sous l'emprise de l'alcool, de drogues ou de médicaments qui réduisent de manière significative l'aptitude à utiliser correctement le produit.
f) Lorsque le produit n'est pas en cours d'utilisation, conservez-le hors de portée des enfants et des personnes qui ne connaissent pas bien ce produit ou qui n'ont pas consulté ce manuel d'utilisation.
g) Maintenez ce produit en bon état de fonctionnement. Vérifiez avant chaque utilisation que le produit ne présente pas de dommages généraux ou liés à des pièces mobiles. En cas de dommage, faites réparer le produit avant de l'utiliser.
h) La réparation et l'entretien du produit doivent être effectués par un personnel qualifié utilisant uniquement des pièces de rechange d'origine. Cela garantira la sécurité d'utilisation.
i) Pour assurer l'intégrité opérationnelle du produit, ne retirez pas les couvercles installés en usine et ne desserrez pas les vis.
j) Il est interdit de déplacer, de repositionner ou de faire pivoter le produit pendant son fonctionnement.
k) Le produit doit être nettoyé régulièrement afin d'éviter le dépôt permanent de contaminants.
I) Lors de l'utilisation de ce produit avec d'autres produits, d'autres instructions d'utilisation doivent également être suivies.
m) L'opérateur est responsable de l'utilisation du produit conformément aux réglementations locales en matière de sécurité et d'installation.

ATTENTION! N'oubliez pas de protéger les enfants et les autres personnes présentes lors de l'utilisation de l'appareil.

3. CONDITIONS D'UTILISATION

Le produit est conçu pour pomper des liquides tels que l'essence, le diesel et des mélanges d'éthanol à 10 %.

L'utilisateur porte l'entière responsabilité pour l'ensemble des dommages attribuables à un usage inapproprié.

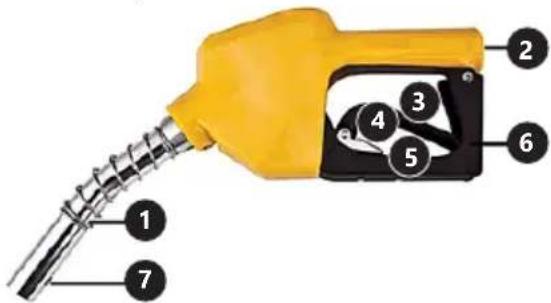

3.1. DESCRIPTION DE L'APPAREIL MSW-MN34,MSW-AN-100

1. Bec verseur et ressort d'ancrage
2. Entrée du pistolet
3. Levier
4. Serrure à levier
5. Sillon pour serrure à levier
6. Couvercle de protection
7. Ouverture de fermeture pour le rebond automatique

MSW-MN34M, MSW-MN-350

1. Bec verseur
2. Entrée du pistolet
3. Levier

3.2. PRÉPARATION À L'UTILISATION Installation

• Marquer le lieu de travail afin de le protéger des personnes non autorisées.
• Avant d'installer ou de remplacer le pistolet, couper l'alimentation électrique du distributeur et fermer les vannes d'arrêt d'urgence pour le débit de carburant.
• En cas de changement de pistolet, le retrait automatique du tuyau doit être bloqué. Dévisser le pistolet et vider le liquide restant dans le récipient spécial.
• Nettoyer le tuyau avant d'installer un nouveau pistolet. Des pièces étrangères peuvent endommager la soupape principale et le pistolet ne s'éteindra pas.
• Fixer le tuyau ou le filetage du pistolet avec du mastic d'étanchéité. N'utilisez pas de téflon ou de ruban plastique. Insérer le tuyau ou l'extrémité pivotante dans l'entrée du pistolet.
• Insérer l'extrémité filetée du tuyau dans l'entrée du pistolet et serrer l'écrou.

3.3. UTILISATION DE L'APPAREIL Utilisation:

- Étape 1

a) Insérez le bec verseur par le bon côté dans le réservoir du carburant.

b) Ne jamais distribuer de liquide lorsque le bec verseur est inversé. Cela peut entraîner des fuites de carburant. c) Avant de démarrer le distributeur, s'assurer que le pistolet est correctement positionné dans l'unité de remplissage du réservoir. Certaines structures de bec verseur empêchent le pistolet d'être correctement fixé. Dans ce cas, le pistolet de pulvérisation doit être tenu à la main afin que le bec ne tombe pas.

• Étape 2
  a) Soulever le levier de la buse pour démarrer le débit. Ne laissez pas la buse sans surveillance lors du dosage des liquides. L'utilisation d'un capot de protection est recommandée pour éviter les éclaboussures qui pourraient se produire lors du remplissage des liquides.
  b) Le pistolet doit être dirigé vers le bas dans l'entrée ou dans le réservoir.
  c) Ne pas utiliser de corps étrangers pour verrouiller le levier. L'écoulement libre doit être assuré par le blocage du levier dans le sillon.
  d) Si le pistolet n'est pas équipé d'un verrou, le levier doit être tenu à la main pour permettre au carburant de s'écouler dans le réservoir.

- Étape 3

a) Laisser le pistolet dans la conduite du carburant pendant 10 secondes après le rebond automatique. (Modèle: MSW-MN34, MSW-AN-100)
b) Retirer le pistolet et l'accrocher au distributeur.

3.4. NETTOYAGE ET ENTRETIEN

a) Pour nettoyer les différentes surfaces, n'utilisez que des produits sans agents corrosifs.
b) Laissez bien sécher tous les composants après chaque nettoyage avant de réutiliser l'appareil.
c) Le produit doit être conservé dans un endroit sec et frais, à l'abri de l'humidité et la lumière directe du soleil.
d) Inspectez régulièrement le produit pour vous assurer qu'il est en bon état technique et fonctionne correctement.
e) Utilisez un chiffon doux lors du nettoyage.
