WG46G2Z2GB - Machine à laver SIEMENS - Notice d'utilisation et mode d'emploi gratuit

Marque	Siemens
Modèle	WG46G2Z2GB
Type de produit	Machine à laver
Tension d'alimentation	230 V, 50 Hz
Entretien et nettoyage	Nettoyage du bac à produits, du filtre de pompe, du joint de porte
Consignes de sécurité	Débrancher l'appareil avant toute réparation, porter des gants de protection, sécuriser les composants lourds
Pièces détachées remplaçables	Dessus, bac à produits, poignée, panneau de commande, porte, composants de porte, couvercle de pompe, joint de porte, fermeture de porte, lumière du tambour, panneau de façade
Outils requis pour réparation	Tournevis Torx T20, tournevis plat, pince, clé dynamométrique, pince coupante
Réparabilité	Conforme au règlement UE 2019/2023, possibilité de réparation par le consommateur
Informations générales	Notice d'utilisation et de réparation disponible en plusieurs langues

FOIRE AUX QUESTIONS - WG46G2Z2GB SIEMENS

Comment retirer le dessus de la machine ?

Débranchez l'appareil et retirez les vis à l'arrière. Repoussez le dessus vers l'arrière puis soulevez-le. Portez des gants de protection.

Comment remplacer le bac à produits ?

Ouvrez le bac à produits, appuyez sur le loquet pour le déverrouiller, puis retirez-le. Le montage s'effectue dans l'ordre inverse.

Quelle est la procédure pour changer la porte ?

Ouvrez la porte, retirez les vis de charnière, puis soulevez la porte. Attention au risque de coincement des doigts. Montez la nouvelle porte dans l'ordre inverse.

Comment nettoyer le filtre de la pompe ?

Ouvrez le couvercle de la pompe situé en bas de la machine, retirez le filtre et nettoyez-le sous l'eau courante. Remettez-le en place et refermez le couvercle.

Que faire en cas de fuite d'eau ?

Vérifiez les joints de porte et les raccords de tuyaux. Si la fuite persiste, contactez le service après-vente Siemens.

Comment remplacer le joint de porte ?

Retirez le dessus, le bac à produits, le panneau de commande, la porte, le couvercle de pompe et le panneau de façade. Retirez les raccords de flexibles, puis installez le nouveau joint en serrant l'anneau de tension à 3,4 Nm.

Puis-je réparer moi-même le panneau de commande ?

Oui, mais après remplacement, un test de sécurité électrique selon VDE 0701 doit être effectué par un électricien qualifié.

Quels outils sont nécessaires pour les réparations ?

Les outils listés dans la notice incluent : tournevis Torx TX20 avec trou, tournevis plat, pince à bec fin, pince coupante, clé dynamométrique.

Comment réinitialiser la machine en cas de dysfonctionnement ?

Débranchez l'appareil du secteur pendant au moins 60 secondes, puis rebranchez-le. Cela permet de réinitialiser les composants électroniques.

Où trouver les pièces détachées pour ce modèle ?

Contactez le service après-vente Siemens ou utilisez les références de pièces indiquées dans la notice pour commander des pièces d'origine.

MODE D'EMPLOI WG46G2Z2GB SIEMENS

Conseils de réparation - Lave-linge

i A propos de ce document.... 156

1.1 Informations importantes.... 156

1.1.1 Objectif.... 156

1.2 Explication des symboles.... 156

1.2.1 Niveaux de risque 156

1.2.2 Symboles de danger 156

1.2.3 Structure des indications d'avertissement 157

1.2.4 Symboles généraux 157

Sécurité.... 158

2.1 Consignes de sécurité générales.... 158

2.1.1 Tous les appareils électroménagers.... 158

Outils et aides.... 159

Réparation 160

4.1 Changer le dessus.... 160

4.1.1 Retirer le dessus.... 160

4.1.2 Monter le dessus.... 160

4.2 Changer le bac à produits 161

4.2.1 Retirer le bac à produits 161

4.2.2 Monter le bac à produits 161

4.3 Changer la poignée du bac à produits.... 162

4.3.1 Retirer la poignée du bac à produits.... 162

4.3.2 Monter la poignée du bac à produits.... 162

4.4 Changer le panneau de commande 163

4.4.1 Retirer le panneau de commande 163

4.4.2 Monter le panneau de commande.... 164

4.5 Changer la porte.... 165

4.5.1 Retirer la porte.... 165

4.5.2 Monter la porte 165

4.6 Changer les composants de la porte.... 166

4.6.1 Retirer les composants de la porte 166

4.6.2 Monter les composants de la porte.... 166

4.7 Changer le couvercle de la pompe 167

4.7.1 Retirer le couvercle de la pompe.... 167

4.7.2 Monter le couvercle de la pompe 167

4.8 Changer le joint de porte 168

4.8.1 Retirer le joint de porte.... 168

4.8.2 Monter le joint de porte 168

4.9 Echange de la fermeture de porte 169

4.9.1 Retrait de la fermeture de porte.... 169

4.9.2 Monter la fermeture de porte 170

4.10 Changer la lumière du tambour.... 171

4.10.1 Retirer la lumière du tambour 171

4.10.2 Monter la lumière du tambour.... 171

4.11 Changer le panneau de façade 172

4.11.1 Retirer le panneau de façade 172

4.11.2 Monter le panneau de façade.... 173

i A propos de ce document

1.1 Informations importantes

1.1.1 Objectif

Les conseils de réparation qui suivent aident le consommateur à réparer l'appareil par lui-même, conformément au règlement sur l'écoconception (en vigueur en 03/2021). Ils contiennent des informations sur l'échange de certaines pièces détachées, ainsi que des avertissements et risques.

Pour toute question, veuillez contacter notre service après-vente. Nous ne serons responsables des dommages que si les indications de réparation ont été suivies correctement.

1.2 Explication des symboles

1.2.1 Niveaux de risque

Les niveaux de risque se composent d'un symbole et d'un terme d'avertissement. Le mot d'avertissement caractérise la gravité du danger.

Niveau de dangerosité Signification
⚠️ DANGER	Le non respect de la consigne d'avertissement provoque la mort ou des blessures graves.
⚠️ AVERTISSEMENT	Le non respect de la consigne d'avertissement peut provoquer la mort ou des blessures graves.
⚠️ PRUDENCE	Le non respect de la consigne d'avertissement peut provoquer des blessures légères.
ATTENTION !	Le non respect de la consigne d'avertissement peut provoquer des dégâts matériels.

Tableau 1: Niveaux de risque

1.2.2 Symboles de danger

Les symboles de danger sont des représentations figuratives renseignant sur la nature du danger.

Ce document utilise les symboles de danger suivants:

Symbole de danger Signification
	Consigne d'avertissement générale
	Danger engendré par la tension électrique
	Risque d'explosion
	Risque de blessures par coupure

i A propos de ce document

Symbole de danger Signification
		Risque de blessures par écrasement
		Danger engendré par des surfaces très chaudes
		Danger engendré par un champ magné-tique puissant
		Danger engendré par un rayonnement non ionisant

Tableau 2: Symboles de danger

1.2.3 Structure des indications d'avertissement

Les consignes d'avertissement figurant dans ce document ont un aspect uniforme et une structure uniforme.

L'exemple suivant montre une consigne d'avertissement mettant en garde contre le risque d'électrocution. La mesure permettant d'éviter le danger est nommée.

1.2.4 Symboles généraux

Ce document utilise les symboles généraux suivants:

Symbole général Signification
	Caractérisation d'une astuce particulière (texte et/ou graphique)
	Caractérisation d'une astuce simple (texte seul)
	Caractérisation d'un lien vers une vidéo
	Caractérisation d'outils nécessaires
	Caractérisation de conditions nécessaires
	Caractérisation d'une condition (si... , alors ...)
	Caractérisation d'un résultat
Start Caractérisation d'une touche ou surface de commande
[00123456] Caractérisation d'une référence de pièce
Statut Caractérisation d'un texte affiché / fenêtre (sur l'afficheur)

Symbole général Signification
	Caractérisation d'une astuce particulière (texte et/ou graphique)
	Caractérisation d'une astuce simple (texte seul)
	Caractérisation d'un lien vers une vidéo
	Caractérisation d'outils nécessaires
	Caractérisation de conditions nécessaires
	Caractérisation d'une condition (si... , alors ...)
	Caractérisation d'un résultat
[Start] Caractérisation d'une touche ou surface de commande
[00123456] Caractérisation d'une référence de pièce
Statut Caractérisation d'un texte affiché / fenêtre (sur l'afficheur)

Tableau 3: Symboles généraux

Sécurité

2.1 Consignes de sécurité générales

2.1.1 Tous les appareils électroménagers

Risque d'électrocution en raison de pièces sous tension!

• Des erreurs lors de réparations impliquant des composants électriques peuvent entraîner une décharge électrique!
• Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.
• Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

Risque de blessures par coupure sur des bords tranchants!

■ Porter des gants de protection.

Risque de casse durant la réparation, maintenance, dépannage et SAV en raison de composants lourds et mobiles

■ Porter des chaussures de protection.
■ Sécuriser les composants lourds contre le risque de chute.
■ Ne pas coller les pièces du châssis sur les composants mobiles.

Risque lié à la sécurité / fonction de l'appareil!

- Utiliser uniquement des pièces détachées d'origine.

Risque d'endommagement des composants sensibles aux décharges électrostatiques!

- Ne pas toucher les modules, ni leur connexions et pistes conductrices.

Outils et aides

Désignation Détails Images
Outil auxiliaire[15000155]	Cale de montage pour démon-ter les pièces en plastique
Tournevis Torx T20 avec perçage[00340764]	100 mm , pour les vis avec la tige de sécurité
Clé dynamomé-trique[15000441]	Clé dynamométrique 20 - 100 Nm
Tournevis plat[00340854]	Lame 3.5 mm x 0.6 mm x 100 mm, Isolation de protection 1000 V AC
Tournevis plat[00340855]	Lame 5.5 mm x 1.0 mm x 125 mm, isolation de protection 1000 V AC
Pince à bec fin, an-gulaire[00341269]	Longueur 200 mm
Pince coupante[00342182]	Longueur: 200 mm

Désignation Détails Images
Clé mixte[00340811]	Taille de la clé 10°mm, M6
Combination wrench[00340814]	Taille de la clé 13°mm, M8
Clé mixte[00340817]	Taille de la clé 17 mm, M10
Clé mixte[15000459]	Taille de la clé 16°mm, M10

Réparation

4.1 Changer le dessus

Outillage nécessaire:

Embout tournevis Torx TX20 avec trou Longueur 152 mm, longueur utilisable [00341272] 124 mm, 1/4" entraînement hexago- nal (6.35 mm), pour vis avec broche de sécurité

Pré-requis:

√ Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.

4.1.1 Retirer le dessus

▶ 1. Retirer les vis (1).
2. Repousser le dessus vers l'arrière l'appareil (2).
3. Soulever le dessus (3) pour le retirer.

4.1.2 Monter le dessus

Observer les instructions d'installation du câble. Le câble pourrait être coincé.

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.2 Changer le bac à produits

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.

4.2.1 Retirer le bac à produits

1. Ouvrir le bac à produits.
2. 1. Appuyer dessus pour l'insérer (1).

3. Retirer le bac à produits (2).

4.2.2 Monter le bac à produits

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.3 Changer la poignée du bac à produits

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Bac à produits retiré.→161

4.3.1 Retirer la poignée du bac à produits

1. Retirer les éléments de fixation.

1. Retirer la poignée du bac à produits.

4.3.2 Monter la poignée du bac à produits

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.4 Changer le panneau de commande

En tant que fabricant, nous sommes obligés de fournir aux clients la pièce de rechange de panneau de commande incluant les instructions de réparation selon la réglementation (EU) 2019/2023. Toutefois, nous aimerions mentionner la nécessité d'effectuer un test électrotechnique par un électricien qualifié, après l'échange d'un panneau de commande, avant la mise en service de l'appareil. Cette personne doit être qualifiée selon les lois et normes nationales spécifiques, de façon vérifiable.

DANGER

Risque d'électrocution en raison de pièces sous tension!

Risque d'électrocution en cas de réparation non conforme

• Les pièces électriques doivent être réparées par des techniciens qualifiés.
• Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

AVERTISSEMENT

Chute d'appareils inclinés !
Fractures/blessures d'écrasement
- Sécuriser les appareils contre le risque de chute.

PRUDENCE

Bords tranchants du boîtier !
Risque de coupures!
▶ Porter des gants de protection.

PRUDENCE

Risque de pièces qui chutent en raison de vis trop lâches !
Blessures dues à des pièces qui chutent.
- Sécuriser les composants contre le risque de chute.

ATTENTION!

Risque de pièces qui chutent en raison de vis trop lâches !

Dommages à d'autres parties de l'appareil ou à la propriété du client, p.
ex. au plancher.
- Sécuriser les composants contre le risque de chute.

Pré-requis:

Appareil n'est pas sous tension.

L'appareil n'est pas connecté à une alimentation en eau.
Le plan de travail a été retiré.→160
Bac à produits retiré.→161

4.4.1 Retirer le panneau de commande

1. 1. Retirer les vis (1).

2. Retirer les éléments de fixation (2, 3).

1. Relâcher le contact à fiche de l'unité de commande.
2. Retirer le panneau de commande.

Réparation

4.4.2 Monter le panneau de commande

Observer les instructions d'installation du câble. Le câble pourrait être coincé.

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.5 Changer la porte

PRUDENCE

Ouvrir la zone de charnière !

Écrasement/coincement des doigts

▶ Ne pas insérer les doigts dans la zone de la charnière.

- Porter des gants de protection.

PRUDENCE

Risque de pièces qui chutent en raison de vis trop lâches !

Blessures dues à des pièces qui chutent.

- Sécuriser les composants contre le risque de chute.

ATTENTION!

Risque de pièces qui chutent en raison de vis trop lâches !

Dommages à d'autres parties de l'appareil ou à la propriété du client, p.

ex. au plancher.

- Sécuriser les composants contre le risque de chute.

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
La porte est ouverte.

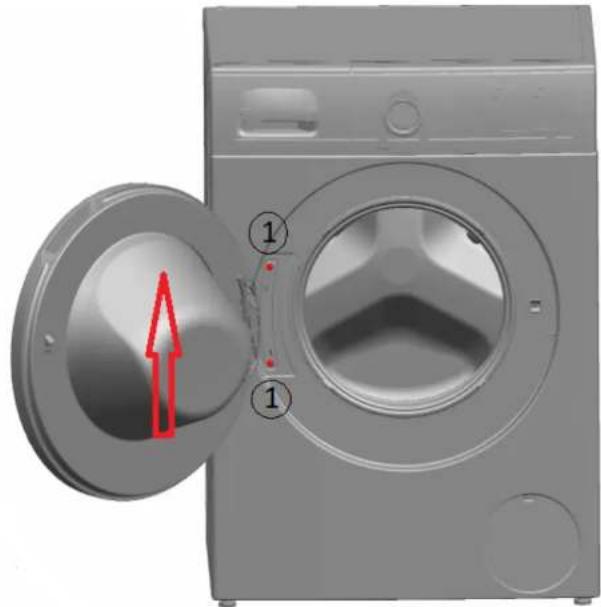

4.5.1 Retirer la porte

1. Retirer les vis (1).

1. Retirer la porte en la soulevant.

4.5.2 Monter la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.6 Changer les composants de la porte

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Porte a été retirée.→165

4.6.1 Retirer les composants de la porte

- Démonter la porte de l'extérieur vers l'intérieur.

4.6.2 Monter les composants de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.7 Changer le couvercle de la pompe

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.

4.7.1 Retirer le couvercle de la pompe

1. Ouvrir le couvercle de la pompe.

1. Retirer le couvercle de la pompe.

4.7.2 Monter le couvercle de la pompe

▶ Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.8 Changer le joint de porte

Bords tranchants du boîtier !

Risque de coupures!

- Porter des gants de protection.

Risque de pièces qui chutent en raison de vis trop lâches !

Blessures dues à des pièces qui chutent.

- Sécuriser les composants contre le risque de chute.

Risque de pièces qui chutent en raison de vis trop lâches !

Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher.

- Sécuriser les composants contre le risque de chute.

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
L'appareil est librement accessible.
Le plan de travail a été retiré.→160
Bac à produits retiré.→161
Le panneau de commande a été retiré.→163
Porte a été retirée.→165
√ Couvercle de la pompe a été retiré.→167
Le panneau de façade a été retiré.→172
La lumière du tambour a été retirée (facultatif).→171

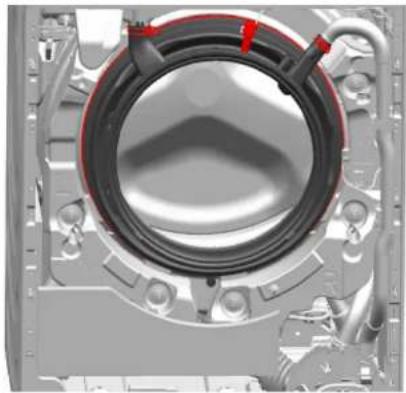

4.8.1 Retirer le joint de porte

1. Retirer tous les raccords de flexibles.

4.8.2 Monter le joint de porte

AVERTISSEMENT

Risque de chute de pièces en cas d'installation incorrecte !

Risque de blessure ou endommagement de l'appareil.

- Serrer l'anneau de tension du joint de 3,4 Nm.

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.9 Echange de la fermeture de porte

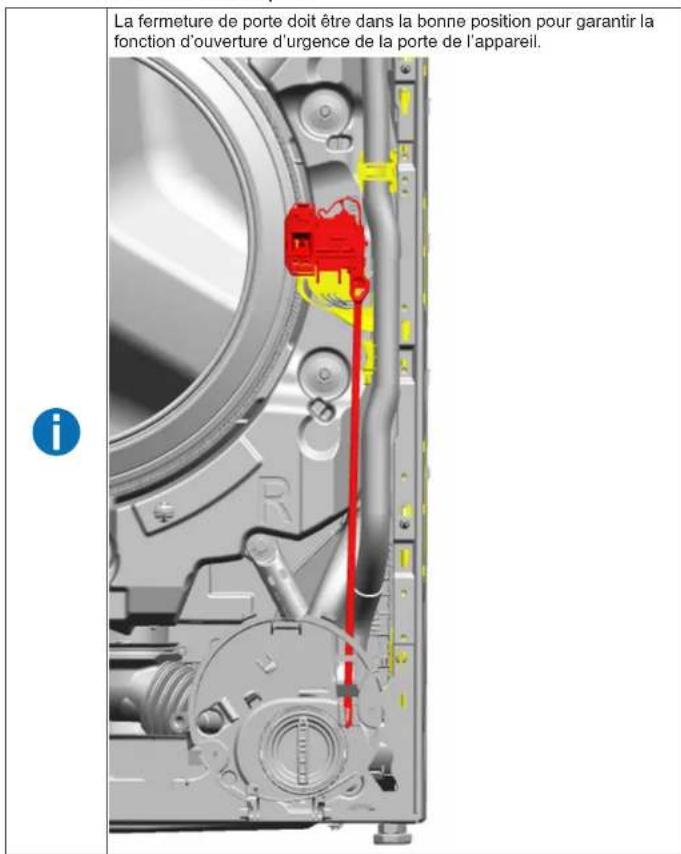

En tant que fabricant, nous sommes obligés de fournir aux clients la fermeture de porte SAV incluant les instructions de réparation selon la réglementation (EU) 2019/2023. Toutefois, nous aimerions mentionner la nécessité d'effectuer un test électrotechnique par un électricien qualifié, après l'échange d'une fermeture de porte, avant la mise en service de l'appareil. Cette personne doit être qualifiée selon les lois et normes nationales spécifiques, de façon vérifiable.

DANGER

Risque d'électrocution en raison de pièces sous tension !

Risque d'électrocution en cas de réparation non conforme

• Les pièces électriques doivent être réparées par des techniciens qualifiés.
• Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

AVERTISSEMENT

Chute d'appareils inclinés !
Fractures/blessures d'écrasement
- Sécuriser les appareils contre le risque de chute.

PRUDENCE

Bords tranchants du boîtier !
Risque de coupures!
▶ Porter des gants de protection.

PRUDENCE

Risque de pièces qui chutent en raison de vis trop lâches !
Blessures dues à des pièces qui chutent.
- Sécuriser les composants contre le risque de chute.

ATTENTION

Risque de pièces qui chutent en raison de vis trop lâches !
Dommages à d'autres parties de l'appareil ou à la propriété du client, p.
ex. au plancher.
- Sécuriser les composants contre le risque de chute.

Pré-requis:

Appareil n'est pas sous tension.

L'appareil n'est pas connecté à une alimentation en eau.
L'appareil est librement accessible.
Le plan de travail a été retiré.→160
Bac à produits retiré.→161
Le panneau de commande a été retiré.→163
Porte a été retirée.→165
Collier de serrage a été retiré.
Le joint de porte a été retiré.→168
Couvercle de la pompe a été retiré.→167
Le panneau de façade a été retiré.→172

4.9.1 Retrait de la fermeture de porte

1. Débrancher la prise de la fermeture de porte.
2. Défaire la fermeture de porte.

4.9.2 Monter la fermeture de porte

Le montage s'effectue dans l'ordre chronologique inverse.

4.10 Changer la lumière du tambour

Chute d'appareils inclinés !

Fractures/blessures d'écrasement

- Sécuriser les appareils contre le risque de chute.

Bords tranchants du boîtier !

Risque de coupures!

- Porter des gants de protection.

Risque de pièces qui chutent en raison de vis trop lâches !

Blessures dues à des pièces qui chutent.

- Sécuriser les composants contre le risque de chute.

Risque de pièces qui chutent en raison de vis trop lâches !

Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher.

- Sécuriser les composants contre le risque de chute.

Pré-requis:

√ Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
L'appareil est librement accessible.
Le plan de travail a été retiré.→160
Bac à produits retiré.→161
Le panneau de commande a été retiré.→163

4.10.1 Retirer la lumière du tambour

1. Sortir le support de la lumière du tambour de l'appareil.
2. Débrancher les connexions électriques.
3. Retirer la lumière du tambour de son support.

4.10.2 Monter la lumière du tambour

Observer les instructions d'installation du câble. Le câble pourrait être coincé.

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.11 Changer le panneau de façade

Chute d'appareils inclinés !

Fractures/blessures d'écrasement - Sécuriser les appareils cont

Bords tranchants du boîtier !

Risque de coupures!

- Porter des gants de protection.

Risque de pièces qui chutent en raison de vis trop lâches !

Blessures dues à des pièces qui chutent.

- Sécuriser les composants contre le risque de chute.

Risque de pièces qui chutent en raison de vis trop lâches !

Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher.

- Sécuriser les composants contre le risque de chute.

Pré-requis:

√ Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
L'appareil est librement accessible.
√ Le plan de travail a été retiré.→160
Bac à produits retiré.→161
Le panneau de commande a été retiré.→163
Porte a été retirée.→165
√ Couvercle de la pompe a été retiré.→167
√ Collier de serrage a été retiré.
Le joint de porte a été retiré à l'avant.
√ La lumière du tambour a été retirée (facultatif).→171

4.11.1 Retirer le panneau de façade

1. Soulever l'appareil par l'avant.
2. Retirer les vis dans la portion inférieure (1).

1. Abaisser l'appareil.

Réparation

1. Retirer les vis à l'avant à partir du bas (2, 3).

1. Retirer le bandeau de façade.

4.11.2 Monter le panneau de façade

Le montage s'effectue dans l'ordre chronologique inverse.
