Caractéristiques techniques	Capacité de lavage : 6 kg, Vitesse d'essorage : 1200 tr/min, Classe énergétique : A++
Programmes de lavage	Programmes variés incluant coton, synthétique, délicat, laine, rapide
Utilisation	Panneau de contrôle intuitif avec affichage LED, options de départ différé
Maintenance	Filtre à peluches accessible, cycle de nettoyage du tambour recommandé
Sécurité	Système de verrouillage de porte, protection contre les débordements
Informations générales	Dimensions : 84.5 x 59.8 x 55 cm, Poids : 70 kg, Niveau sonore : 58 dB

FOIRE AUX QUESTIONS - WK14D260FR SIEMENS

Pourquoi ma machine à laver SIEMENS WK14D260FR ne démarre-t-elle pas ?

Vérifiez que la machine est correctement branchée et que la prise fonctionne. Assurez-vous également que la porte est bien fermée et que le programme sélectionné est valide.

Comment puis-je résoudre un problème de fuite d'eau ?

Vérifiez les tuyaux d'arrivée et de vidange pour détecter d'éventuelles fuites. Assurez-vous que les joints sont en bon état et que le filtre n'est pas obstrué.

Pourquoi ma machine à laver fait-elle du bruit pendant le cycle ?

Des bruits peuvent indiquer que la machine est déséquilibrée. Vérifiez que le linge est réparti uniformément dans le tambour. Si le bruit persiste, cela pourrait être un problème avec les roulements ou le moteur.

Comment nettoyer le filtre de ma machine à laver ?

Ouvrez le panneau d'accès au filtre, retirez le filtre et rincez-le sous l'eau chaude pour éliminer les résidus. Assurez-vous de replacer le filtre correctement avant de refermer le panneau.

Pourquoi le programme de lavage prend-il plus de temps que prévu ?

Cela peut être dû à un contrôle de la pression d'eau ou à un programme qui nécessite plus de temps pour un lavage intensif. Vérifiez également que le tuyau de vidange n'est pas obstrué.

La machine à laver ne vidange pas l'eau, que faire ?

Vérifiez si le tuyau de vidange est plié ou obstrué. Assurez-vous également que le filtre n'est pas bloqué et que la pompe fonctionne correctement.

Comment puis-je réduire les vibrations de ma machine à laver ?

Assurez-vous que la machine est de niveau sur le sol. Ajustez les pieds de la machine si nécessaire et évitez de surcharger le tambour.

Quel type de détergent dois-je utiliser avec ma machine à laver SIEMENS WK14D260FR ?

Utilisez un détergent adapté aux machines à laver à chargement frontal. Vérifiez les recommandations du fabricant concernant les types de détergents et les dosages.

La machine affiche un code d'erreur, que dois-je faire ?

Consultez le manuel d'utilisation pour identifier la signification du code d'erreur. Cela peut indiquer un problème spécifique qu'il faudra résoudre.

Comment puis-je optimiser la consommation d'énergie de ma machine à laver ?

Utilisez des cycles à basse température et chargez toujours la machine à sa capacité optimale. Évitez les cycles de lavage à pleine charge pour des petites charges.

Comment puis-je programmer un cycle de lavage différé ?

Sélectionnez le programme de lavage souhaité, puis utilisez la fonction de départ différé pour choisir le moment auquel vous souhaitez que le cycle commence.

MODE D'EMPLOI WK14D260FR SIEMENS

FR Manuel d'utilisation et notice d'installation

1 Sécurité 3

1.1 Indications générales 3 1.2 Utilisation conforme 3 1.3 Restrictions du périmètre utilisateurs 4 1.4 Installation sécurisée 4 1.5 Utilisation sûre 6 1.6 Nettoyage et entretien sûrs 9

2 Prévention des dégâts matériels 10

3.1 Élimination de l'emballage.... 11 3.2 Économiser de l'énergie et des ressources 11 3.3 Mode économie d'énergie 11

4 Installation et branchement.... 11

4.1 Déballage de l'appareil 11 4.2 Contenu de la livraison 12 4.3 Exigences sur le lieu d'installation 12 4.4 Retirer les pièces en mousse 13 4.5 Retrait des cales de transport 14 4.6 Outils pour le montage 14 4.7 Encastrer l'appareil 14 4.8 Branchement de l'appareil.... 18

5 Avant la première utilisation.... 19

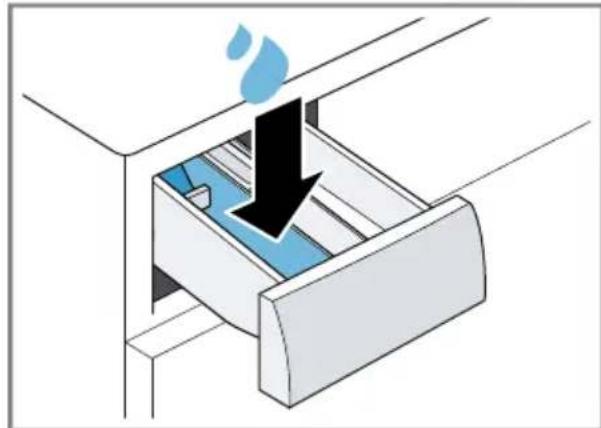

5.1 Démarrage du cycle de lavage à vide 19

6 Description de l'appareil 20

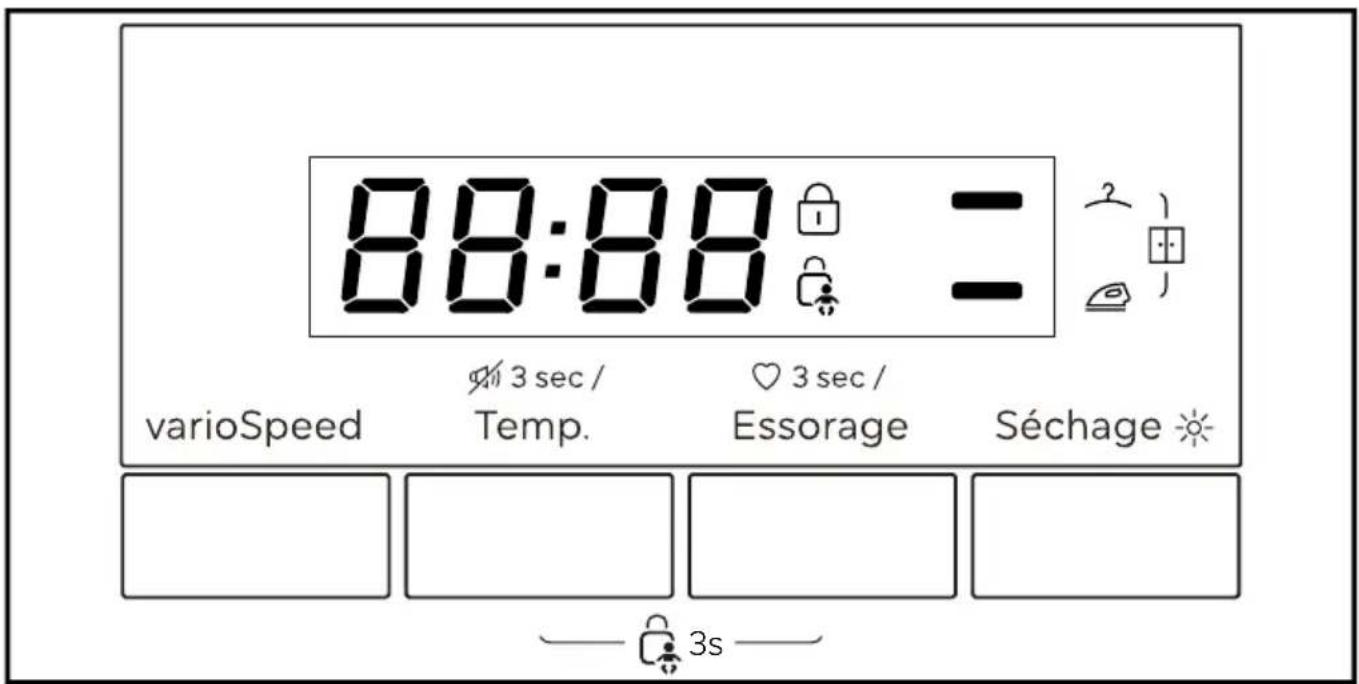

6.1 Appareil 20 6.2 Bac à produits 20 6.3 Bandeau de commande 21 7 Affichage 21

11 Linge 28

11.1 Préparation du linge 28 11.2 Symboles d'entretien figurant sur les étiquettes d'entretien 29

13 Utilisation 29

13.1 Mise sous tension de l'appareil 29 13.2 Réglage d'un programme.... 30 13.3 Enregistrer des réglages de programme 30 13.4 Ouvrir la porte 30 13.5 Introduction du linge 30 13.6 Ajout de la lessive et du produit d'entretien 30 13.7 Départ du programme 31 13.8 Trempage 31 13.9 Rajout de linge 31 13.10Annuler le programme de lavage 31 13.11 Annuler le programme de séchage 31 13.12Retirer le linge 32 13.13Extinction de l'appareil 32

14 Objectif de séchage 32

14.1 Modifier le degré de séchage 32

15 Sécurité enfants 32

15.1 Activation de la sécurité enfants 32 15.2 Désactivation de la sécurité enfants 32

16 Nettoyage et entretien 33

16.1 Nettoyer le tambour et eliminer les peluches 33 16.2 Nettoyage du bac à produits 33 16.3 Nettoyage de la pompe d'évacuation 34 16.4 Nettoyer le joint en caoutchouc 36 17Dépannage 37 18 Transport, stockage et élimination 42

18.1 Démontage de l'appareil.... 42 18.2 Insertion des cales de transport 42 18.3 Remise en service de l'appareil 42 18.4 Mettre au rebut un appareil usage 42

19.1 Numéro de produit (E-Nr) et numéro de fabrication (FD).. 43

Sécurité

Respectez les consignes de sécurité suivantes.

1.1 Indications générales

Lisez attentivement cette notice. - Conservez la notice ainsi que les informations produit en vue d'une réutilisation ultérieure ou pour un futur nouveau propriétaire. - Ne branchez pas l'appareil si ce dernier a été endommagé durant le transport.

1.2 Utilisation conforme

Utilisez l'appareil uniquement :

• pour laver des textiles lavables en machine et des lainages lavables à la main d'après l'étiquette.
• avec de l'eau du robinet et des lessives et produits d'entretien du commerce, utilisables en machine.
• pour sécher et rafraîchir des textiles lavés à l'eau et adaptations au séche-linge.
• pour un usage privé et dans les pièces fermées d'un domicile.
• jusqu'à une altitude maximale de 4000 m au-dessus du niveau de la mer.

1.3 Restrictions du périmètre utilisateurs

Les enfants de 8 ans et plus, les personnes souffrant d'un handicap physique, sensoriel ou mental ou ne détenant pas l'expérience et/ou les connaissances nécessaires pourront utiliser cet appareil à condition de le faire sous surveillance, ou que son utilisation leur ait été expliquée et qu'ils aient compris les dangers qui en émanent.

Les enfants ne sont pas autorisés à jouer avec l'appareil.

Le nettoyage de l'appareil, et l'entretien par l'utilisateur, sont des activités que les enfants ne peuvent pas effectuer sans surveillance.

Les enfants de moins de 3 ans et les animaux doivent être tenus à distance de l'appareil.

Avertissement - risque d'électrocution!

Les installations non conformes sont dangereuses.

Pour le raccordement et l'utilisation de l'appareil, respectez impérativement les indications figurant sur la plaque signalétique. - L'appareil doit être branché uniquement à une source d'alimentation avec courant alternatif à l'aide d'une prise murale correctement installée et reliée à la terre. Le système à conducteur de protection de l'installation électrique de la maison doit être conforme. L'installation doit avoir une section de câble suffisamment grande. En cas d'utilisation d'un disjoncteur différentiel, n'utilisez qu'un seul type avec le symbole - N'alimentez jamais l'appareil par l'intermédiaire d'un appareil de commutation externe, par ex. une minuterie ou une télécommande. - Ne connectez jamais l'appareil à un circuit qui est régulièrement allumé et éteint par l'alimentation électrique. - Si l'appareil est encastré, la fiche du cordon d'alimentation secteur doit être librement accessible ou, si un accès libre est impossible, un dispositif de sectionnement doit être installé dans l'installation électrique fixe, conformément aux réglementations d'installation.

• Lors de l'installation de l'appareil, veiller à ce que le cordon d'alimentation secteur ne soit pas coincé ni endommagé. Le cordon d'alimentation pose un danger si sa gaine de protection est endommagée.
• Ne mettez jamais en contact le cordon d'alimentation avec des sources de chaleur et des pièces chaudes de l'appareil.
• Ne mettez jamais en contact le cordon d'alimentation avec des pointes acérées ou arêtes tranchantes.
• Ne pliez, n’écrasez ou ne modifiez jamais le cordon d'alimentation.

Avertissement - risque d'incendie!

Il est dangereux d'utiliser un cordon d'alimentation secteur avec une rallonge ou un adaptateur non autorisé.

• Ne pas utiliser de rallonge ni de bloc multiprise. Utiliser uniquement des adaptateurs et cordons d'alimentation secteur agréés par le fabricant.
• Si le cordon d'alimentation secteur est trop court et qu'aucun cordon d'alimentation plus long n'est disponible, contacter un électricien spécialisé pour adapter l'installation domestique.

Avertissement - risque de blessure!

Le soulevement du poids élevé de l'appareil peut entraîner des blessures.

• Ne soulevez jamais seul l'appareil.

Avertissement - risque d'asphyxie!

Les enfants risquent de s'envelopper dans les matériaux d'emballage ou de les mettre sur la tête et de s'étouffer.

• Conserver les matériaux d'emballage hors de portée des enfants.
• Ne jamais laisser les enfants jouer avec les emballages.

Prudence - risque de blessure!

L'appareil peut vibrer ou bouger pendant le fonctionnement.

• Installez l'appareil sur une surface propre, plane et solide.

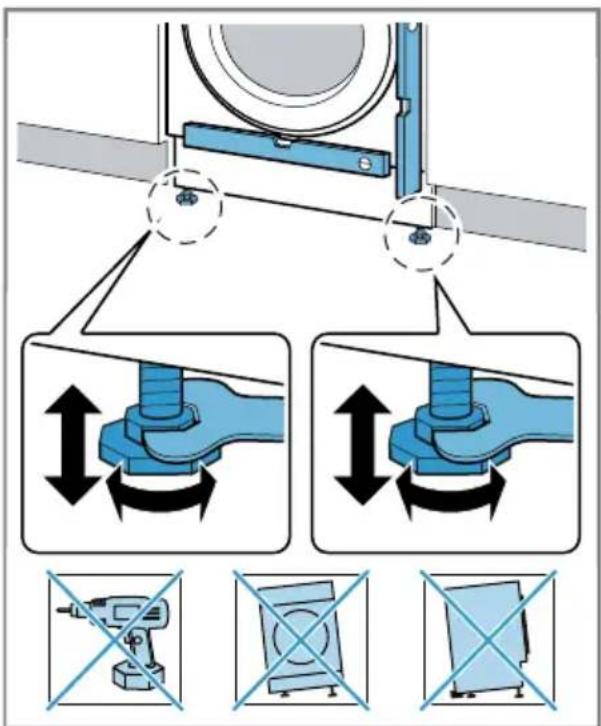

• Alignez l'appareil avec les pieds de l'appareil et un niveau à bulle.

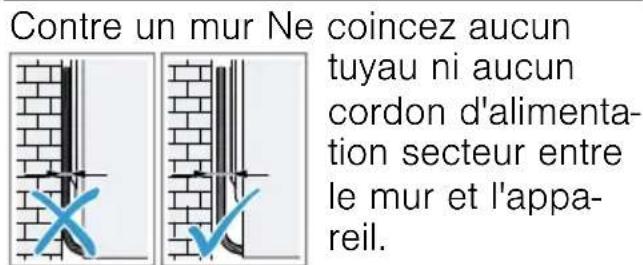

Il existe un risque de trébuchement si les flexibles et les cordons d'alimentation secteur ne sont pas installés correctement.

• Disposez les flexibles et le cordon d'alimentation secteur de manière à éviter tout risque de chute.

Si l'appareil est déplacé par ses parties saillantes, telles que le hublot de l'appareil, les pièces peuvent se détacher.

• Ne déplacez pas l'appareil par ses parties frontales.

Prudence - risque de coupure!

Vous risquez de vous couper en touchant les arêtes vives de l'appareil.

• Ne touchez pas les arêtes vives de l'appareil.
• Utilisez des gants de protection pour transporter et installer l'appareil.

Avertissement - risque d'électrocution!

Un appareil endommagé ou un cordon d'alimentation secteur endommagé est dangereux.

N'utilisez jamais un appareil endommagé. - Ne tirez jamais sur le cordon d'alimentation secteur pour débrancher l'appareil du secteur. Débranchez toujours la fiche du cordon d'alimentation secteur. - Si l'appareil ou le cordon d'alimentation secteur est endommagé, débranchez immédiatement la fiche mâle du cordon d'alimentation secteur ou coupez le fusible dans le boîtier à fusibles et fermez le robinet d'eau. - Appelez le service après-vente. Page 43 L'infiltration d'humidité peut occasionner un choc électrique. Utiliser l'appareil uniquement dans des pièces fermées. - Ne jamais exposer l'appareil à une forte chaleur ou humidité. - Ne pas utiliser de nettoyeur vapeur ou haute pression, tuyaux ou de douchettes pour nettoyer l'appareil.

Avertissement - risque de préjudice pour la santé !

Des enfants risquent de s'enfermer dans l'appareil et de mettre leur vie en danger.

• Ne pas installer l'appareil derrière une porte susceptible de bloquer ou d'empêcher l'ouverture de la porte de l'appareil.
• En cas d'appareils usages, débranchez la fiche secteur du cable d'alimentation secteur, puis coupez ce dernier et détruisez la serrure de la porte de l'appareil de sorte qu'il soit impossible de fermer le hublot.

Lors de l'essorage de grandes pièces de linge imperméable à l'eau, des balours peuvent se produire et entraîner des blessures.

• Ne lavez pas et n'essorez pas de grandes pièces de linge imperméables à l'eau, telles que des couvertures ou des surmatelas, dans l'appareil.

Avertissement - risque d'asphyxie!

Les enfants risquent d'inhaler ou d'avaler des petits morceaux et s'étouffer.

• Conserver les petites pièces hors de portée des enfants.
• Ne pas laisser les enfants jouer avec les petites pièces.

Avertissement - risque d'explosion!

La poussière de charbon ou la farine à proximité de l'appareil peut provoquer une explosion.

• Gardez l'environnement de l'appareil propre pendant le fonctionnement.

Avertissement - risque d'emploi!

L'ingestion de lessive et de produit d'entretien risque de provoquer un empoisonnement.

• Consultez un médecin en cas d'ingestion accidentelle.
• Rangez la lessive et les produits d'entretien hors de portée des enfants.

Avertissement - risque d'explosion!

Les objets facilement inflammables, tels que les briquets ou les allumettes, peuvent s'enflammer pendant le séchage.

• Avant de sécher du linge, retirez tous les objets facilement inflammables des poches.

Du linge non lavé et étant en contact avec du dissolvant, de l'huile, de la cire, du décapant, de la peinture, de la graissé ou du détergent, peut s'enflammer lors du séchage.

• Ne séchez pas du linge non lavé dans cet appareil.

Rincez soigneusement le linge à l'eau chaude additionnée de lessive avant de le sécher. - N'utilisez pas l'appareil si le linge a été préalablement nettoyé avec des produits chimiques industriels.

Si le linge a été prétraité avec des produits de nettoyage inflammables contenant des solvants, cela peut provoquer une explosion dans l'appareil.

Rincez soigneusement le linge prétraité à l'eau avant de le laver.

Avertissement - risque d'incendie!

Si le processus de séchage est interrompu prématurément, le linge n'est pas suffisamment refroidi et peut s'enflammer.

N'annulez pas prématurément le programme de séchage. - Si le processus de séchage est interrompu prématurément, rétirez immédiatement le linge et étendez-le.

Prudence - risque de blessure!

Si vous montez ou grimpez sur l'appareil, la plaque de protection peut se casser.

• Ne montez et ne grimpez pas sur l'appareil. Si vous prenez appui sur le hublot de l'appareil, ce dernier peut basculer.
• Ne vous appuyez pas et ne vous asseyez pas sur le hublot de l'appareil.
• Ne déposez aucun objet sur le hublot de l'appareil.

Si vous introduisez vos mains dans le tambour en rotation, vous risquez de vous blesser les mains.

• Patientez jusqu'à l'arrêt complet du tambour avant de mettre les mains dedans.

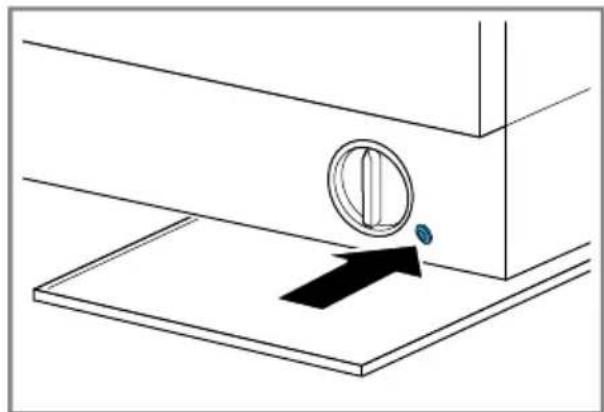

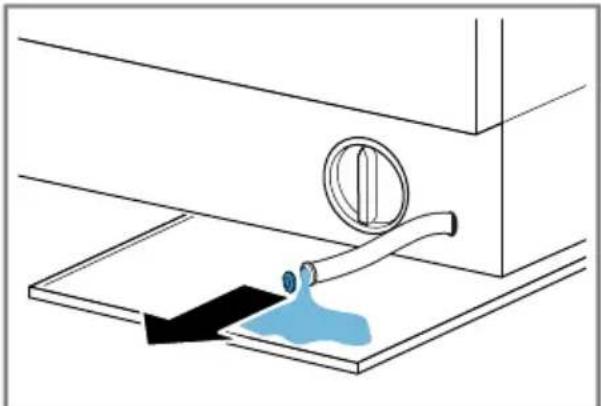

Prudence - risque d'échaudures!

Lors d'un lavage à haute température, le liquide de lavage devient très chaud.

• Ne touchez jamais le liquide de lavage chaud.

Prudence - risque de brûlures chimiques!

Si vous ouvrez le bac à produits, la lessive et les produits d'entretien peuvent vous éclabousser.

Un contact avec les yeux ou la peau peut entraîner des irritations.

En cas de contact avec de la lessive ou des produits d'entretien, rincez-vous abondamment les yeux ou la peau à l'eau claire. - Consultez un médecin en cas d'ingestion accidentelle. - Rangez la lessive et les produits d'entretien hors de portée des enfants.

Avertissement - risque d'électrocution!

Les réparations non conformes sont dangereuses.

• Ne modifies jamais techniquement l'appareil ou les caractéristiques de l'appareil.
• Seul un personnel dûment qualifié peut entreprendre des réparations sur l'appareil.
• Seules des pièces de rechange d'origine peuvent être utilisées pour réparer l'appareil.
• Afin d'écarter tout danger quand le cordon d'alimentation secteur de cet appareil est endommagé, seul le fabricant ou son service après-vente ou toute autre personne de qualification équivalente est habilité à le remplacer.

L'infiltration d'humidité peut occasionner un choc électrique.

• Avant le nettoyage, retirez la fiche secteur ou coupez le disjoncteur.
• Ne pas utiliser de nettoyeur vapeur ou haute pression, de tuyaux ou de douchettes pour nettoyer l'appareil.

Avertissement - risque de blessure!

L'utilisation de pièces de rechange et d'accessoires non d'origine est dangereuse.

Utilisez uniquement des pièces de rechange d'origine et des accessoires d'origine du fabricant.

Avertissement - risque d'emploi!

L'utilisation de produits de nettoyage contenant des solvants peut conduire des vapeurs toxiques.

N'utilisez pas de produits de nettoyage contenant des solvants.

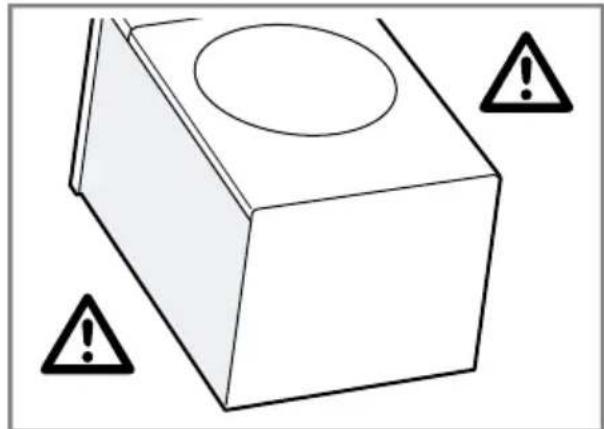

Attention

Un dosage incorrect de l'assouplissant, de la lessive et des produits d'entretien et de nettoyage peut nuire au bon fonctionnement de l'appareil.

Respectez les recommandations de dosage lessiviel du fabricant. Le dépassement de la quantité de charge maximale altère le fonctionnement de l'appareil. Respectez la quantité de charge maximale pour chaque programme et ne la dépassez pas. "Programmes", Page 24

Les produits en mousse ou en mousse synthétique peuvent se déformer ou fondre lors du séchage.

• Ne faites pas sécher de linge contenant de la mousse ou de la mousse synthétique.

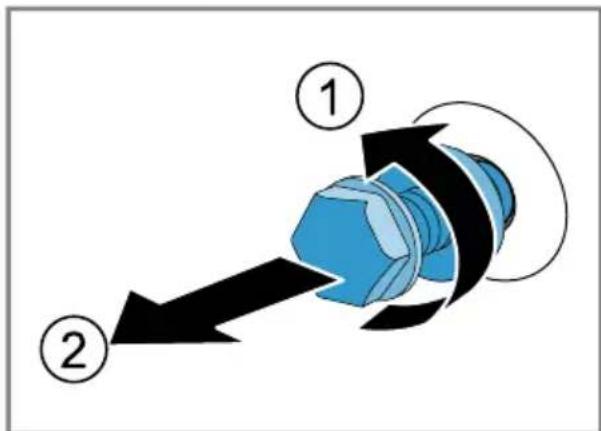

En vue de son transport, l'appareil a été sécurisé avec des cales de transport.

Les cales de transport qui ne sont pas enlevées peuvent entraîner des dommages matériels ou endommager l'appareil.

Avant la mise en service, retirez complètement toutes les cales de transport et conservez-les dans un endroit sûr. - Avant chaque transport, mettez en place toutes les cales de transport afin d'éviter tout dommage du transport.

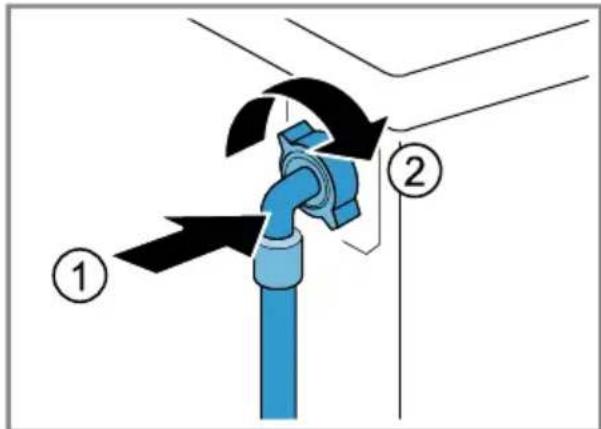

Le branchement non conforme du tuyau d'arrivée d'eau peut entraîner des dommages matériels.

• Serrer les vis à la main sur l'arrivée d'eau. Raccordez directement le tuyau d'arrivée d'eau au robinet sans utiliser d'éléments de raccordement supplémentaires tels que des adaptateurs, des rallonges ou des vannes.
• Installez le corps de vanne du tuyau d'arrivée d'eau sans contact avec l'environnement et sans l'exposer à des forces extérieures. Veillez à ce que le diamètre intérieur du robinet d'arrivée d'eau soit d'au moins 17 mm.

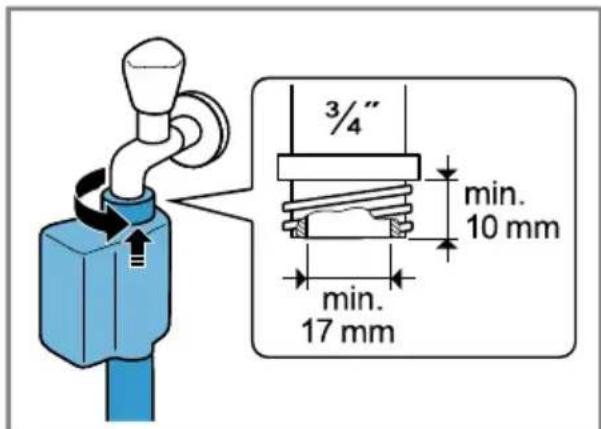

• Vérifiez que la longueur du filetage sur le raccord au robinet d'eau soit d'au moins 10 mm.

Une pression de l'eau trop faible ou trop élevée peut gêner le fonctionnement de l'appareil.

Assurez-vous que la pression d'eau au niveau de l'alimentation en eau est comprise entre 100kPa (1 bar) minimum et 1000kPa (10 bars) maximum. Si la pression hydraulique excède la valeur maximale indiquée, une vanne de réduction de pression entre le raccord d'eau potable et le kit de tuyaux de l'appareil doit être installée. - Ne raccordez pas l'appareil au mitigeur d'un chauffe-eau accumulateur.

Les tuyaux d'eau modifiés ou endommagés peuvent provoquer des dé

dégâts matériels ou endommager l'appareil.

Veillez à ne jamais plier, écraser, modifier ou couper les tuyaux d'eau. Utilisez uniquement les tuyaux d'eau fournis ou les tuyaux de rechange d'origine. - Ne réutilisez jamais des tuyaux d'eau usagés.

L'utilisation de l'appareil avec de l'eau sale ou trop chaude peut provoquer des dégâts matériels.

Utilisez l'appareil uniquement avec de l'eau potable froide. Des produits nettoyants inappropriés peuvent endommager les surfaces de l'appareil. - Ne pas utiliser de produits de nettoyage agressifs ou récurants. N'utilisez pas de nettoyants fortement alcoholisés. - Ne pas utiliser de tampon en paille métallique ni d'éponge à dos récurant. Nettoyez l'appareil uniquement avec de l'eau et un chiffon doux et humide. En cas de contact avec l'appareil, éliminez immédiatement tous les résidus de dessive, de brouillard de pulvérisation ou de résidus.

3.1 Élimination de l'emballage

Les emballages sont écologiques et recyclables.

• Veuillez éliminer les pièces détachées après les avoir triées par matière.

Éliminez l'emballage en respectant l'environnement.

3.2 Économiser de l'énergie et des ressources

Si vous respectez ces consignes, votre appareil consommera moins de courant et d'eau.

Utiliser des programmes à basses températures et des temps de lavage plus longs et exploiter la quantité de charge maximale. - Dosez la lessive en fonction du degré de salissure du linge. Dosage de lessive - Réduisez la température de lavage pour le linge légèrement et normalement sale. - Réglez la vitesse d’essorage maximale si le linge doit ensuite être séché dans l'appareil.

3.3 Mode économique d'énergie

Si vous n'utilisez pas l'appareil pendant une courte période, il passe automatiquement en mode économie d'énergie.

Le mode économique d'énergie prend fin lorsque vous utilisez de nouveau l'appareil.

Si vous n'utilisez pas l'appareil pendant une période prolongée, celui-ci s'éteint.

Attention

Les objets qui restent dans le tambour et qui ne sont pas destinés au fonctionnement de l'appareil peuvent

entraîner des dommages matériels ou endommager l'appareil.

• Avant utilisation, retirez ces objets et les accessoires fournis du tambour.
• Retirez entièrement les emballages et les sachets de l'appareil. "Élimination de l'emballage", Page 11
• Vérifiez que l'appareil ne présente pas de dommages visibles.

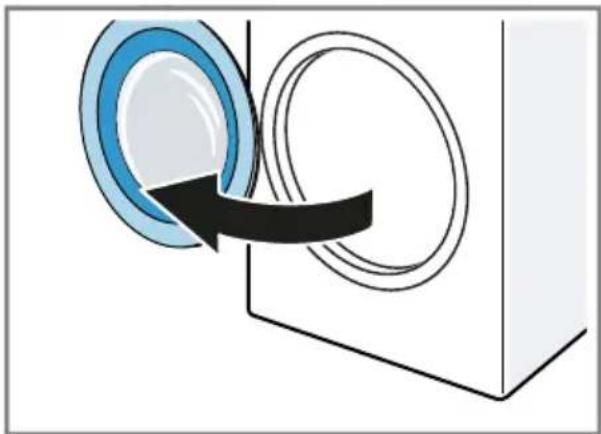

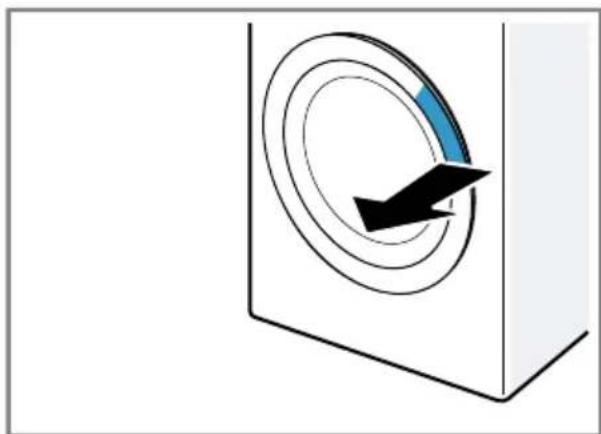

• Ouvrez la porte. → Page 30
• Retirez l'accessoire du tambour.
• Fermez la porte.

4.2 Contenu de la livraison

Après avoir déballé le produit, inspectez toutes les pièces pour détecter d'éventuels dégâts dus au transport et pour vous assurer de l'intégrité de la livraison.

Attention

Des accessoires incomplets ou défectueux peuvent générer le fonctionnement de l'appareil, l'endommager ou entraîner des dommages matériels.

• Ne faites pas fonctionner l'appareil avec des accessoires incomplets ou défectueux.
• Remplacez les accessoires appropriés avant de faire fonctionner l'appareil.

→ "Accessoires", Page 28

Remarque: Un test de fonctionnement a été effectué en usine sur l'appareil. Des taches d'eau peuvent alors apparaître dans l'appareil, mais le premier cycle de lavage les éliminera.

La livraison comprend :

Lave-linge séchant - Documents d'accompagnement - Sécurités de transport - Chapeaux de protection

• Flexible d'arrivée d'eau → "Raccorder le flexible d'arrivée d'eau", Page 18
• Pièces pour le montage → "Encastrer l'appareil", Page 14

Risque d'électrocution!

L'appareil contient des pièces sous tension.

Toucher des pièces sous tension est dangereux.

N'utilisez pas l'appareil sans la plaque de protection.

Attention

La présence d'eau résiduelle gelée dans l'appareil peut l'endommager.

N'installez et n'utilisez pas l'appareil dans des lieux exposés au risque de gel et/ou en plein air.

Si l'appareil est incliné à plus de, l'eau résiduelle qu'il contient peut s'échapper et provoquer des dommages matériels.

• Inclinez l'appareil avec précaution. Transportez l'appareil.

Conditions

Socle Fixez l'appareil à

l'aide de pattes de retenue.

Plancher en bois

Placez l'appareil sur une plaque de bois résistant à l'eau (épaisseur d'au moins 30 mm), fermement vissée au sol.

Lieu d'installation conditions tion

Coin cuisine Placez l'appareil

uniquement sous un plan de travail continu relié solidement aux armoires voisines. Largeur de niche requise : 60 cm.

Remarque: L'utilisation de plaques coulissantes permet de pousser plus facilement l'appareil dans la niche. Avant l'insertion, humidifiez la plaque coulissante avec un mélange d'eau et de produit vaisselle. N'utilisez pas d'huile ni de graisse.

→ "Accessoires", Page 28

4.4 Retirer les pièces en mousse

Pour éviter tout dommage pendant le transport, l'appareil est protégé en usine par des pièces en mousse. Retirez les pièces en mousse avant d'utiliser l'appareil.

Avertissement risque de blessure!

Lorsque vous inclinez l'appareil, celui-ci risque de basculer.

• Inclinez l'appareil avec précaution. N'inclinez pas l'appareil seul.

Attention

Si la mousse n'est pas enlevée lorsque vous utilisez l'appareil, elle peut endommager l'appareil.

Retirez toutes les pièces en mousse avant la mise en service.

1. Basculez l'appareil vers l'arrière.

1. Retirez les pièces en mousse du dessous.

Ne jetez pas les pièces en mousse. Utilisez les pièces en mousse pour transporter à nouveau l'appareil.

Remarque: Pour insérer les pièces en mousse dans l'appareil pour le transport, exécutez ces étapes dans l'ordre inverse.

Installation et branchement

4.5 Retrait des cales de transport

L'appareil est sécurisé pour le transport par des cales de transport à l'arrière de l'appareil.

Remarque: Conservez les vis des sécurités de transport et les rondelles pour tout transport ultérieur.

Condition : Les pièces en mousse sont retirées. Page 13

1. Retirez le flexible des supports.
2. Devissez les 4 vis des sécurité de transport à l'aide d'une clé à vis de calibre 13 ① et retirez-les ②

1. Retirez le cordon d'alimentation secteur du support.
2. Remettez les 4 chapeaux de protection.

Remarque: Pour installer les cales de transport dans l'appareil pour le transport, exécutez ces étapes dans l'ordre inverse.

4.6 Outils pour le montage

Les outils suivants vous seront nécessaires pour le montage :

Niveau à bulle - Clés à vis de calibre 13 - Clés à vis de calibre 17 - Foret à pointe de centrage Ø 35 mm - Foret hélicoidale 0.2 mm - Tournevis

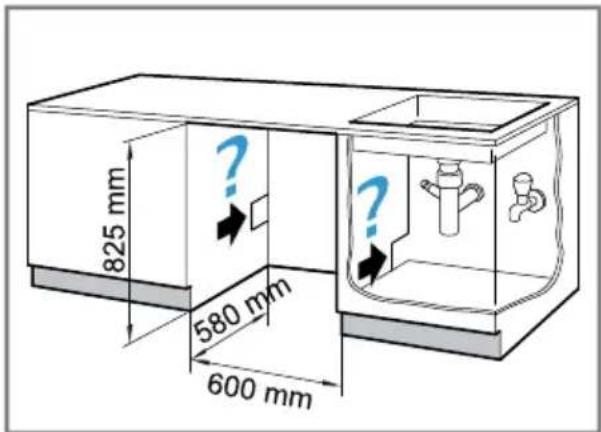

4.7 Encastrer l'appareil préparer l'appareil

1. Mesurez la niche d'encastrément.

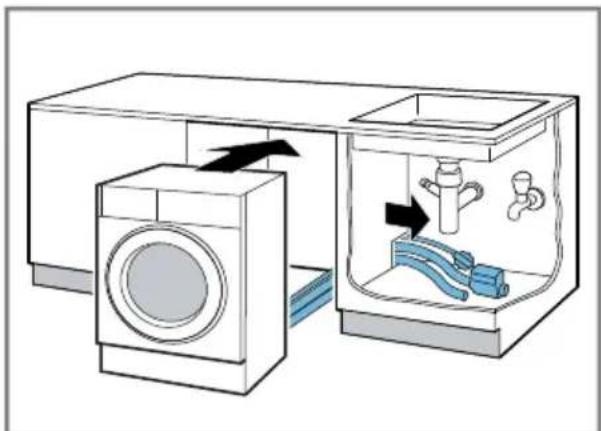

1. Posez le cordon d'alimentation secteur ainsi que le tuyau d'arrivée et d'évacuation d'eau.
2. Insérez l'appareil en le poussant et serrez en même temps le cordon d'alimentation secteur et le tuyau d'arrivée et d'évacuation d'eau.

1. Raccordez le tuyau d'arrivée d'eau. → Page 18
2. Raccordez le tuyau d'évacuation d'eau. Page 18
3. Alignez l'appareil à l'aide d'un niveau.

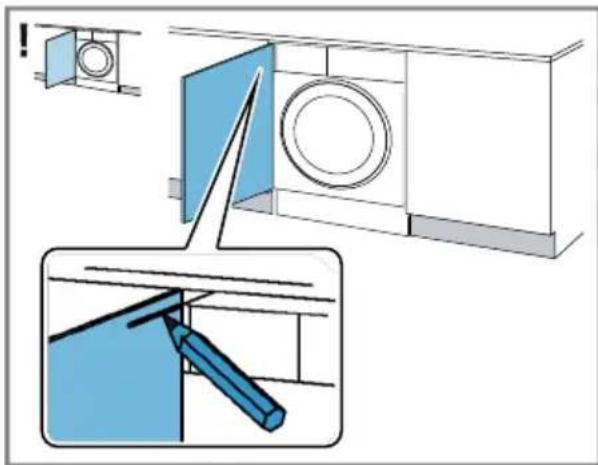

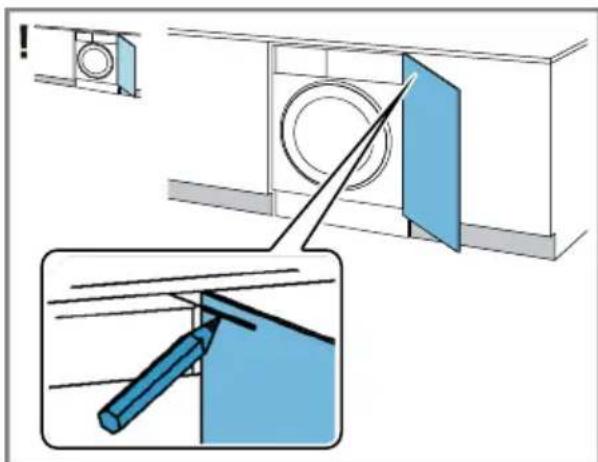

Monter la porte du meuble

Remarque: Les éléments métalliques peuvent nuire au fonctionnement du bandeau de commande. N'utilise aucune porte de meuble comptant des éléments métalliques à proximité du bandeau de commande.

1. Maintenez la porte du meuble contre l'appareil à la hauteur souhaitée et marquez le bord supérieur

intérieur de l'appareil sur la face intérieure de la porte du meuble.

Repère du bord supérieur de l'appareil pour les charnières à gauche

Repère du bord supérieur de l'appareil pour les charnières à droite

1. Marquez les trous de perçage à l'intérieur de la porte du meuble à l'aide du modèle ci-joint.
2. Placez le modèle de trous à percer sur le repère du bord supérieur de l'appareil.

Repère du trou de perçage pour les charnières à gauche

Repère du trou de perçage pour les charnières à droite

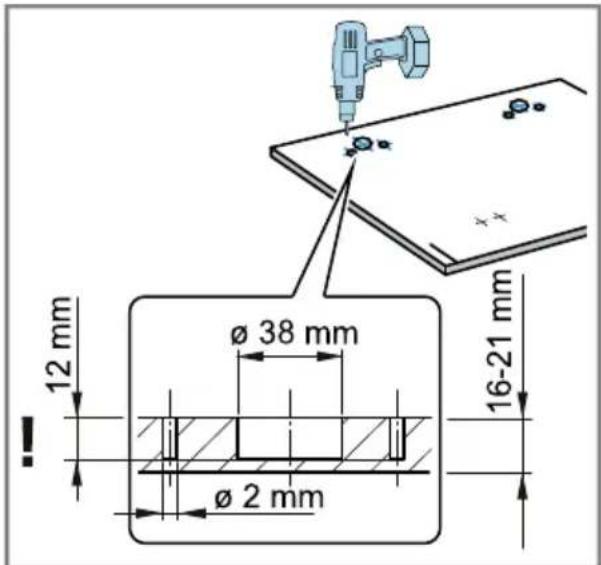

1. Percez des troughs pour les charnières aux points précédemment marqués à l'aide d'un foret à pointe de centrage de 0 35 mm. Percez des troughs pour les vis aux points précédent marqués à l'aide d'un foret helicoidal de 0 2 mm.

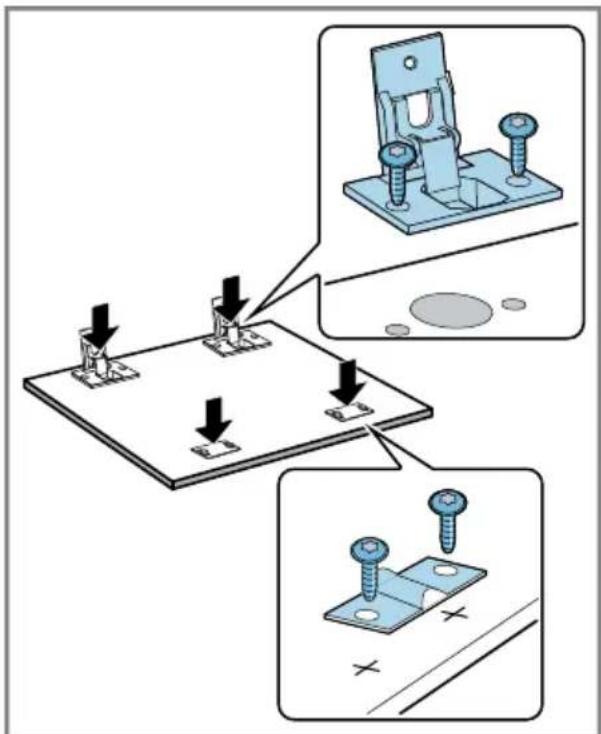

1. Insérez les charnières dans les orifices et vissez.

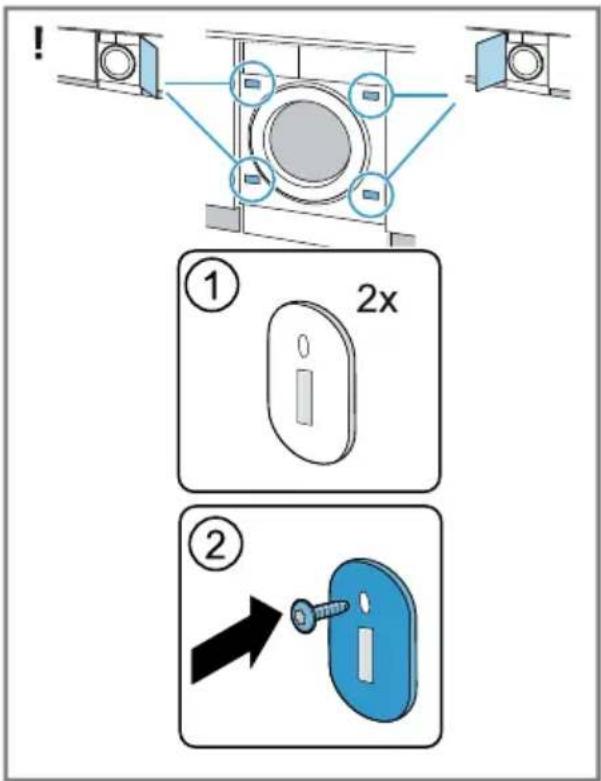

1. Vissez les contre-plaques du loqueteau magnétique.

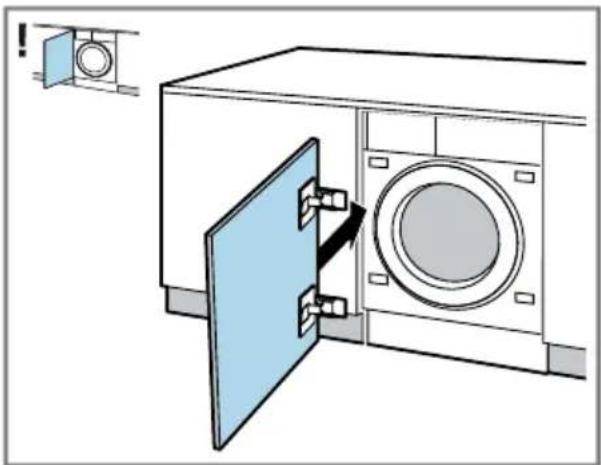

2. Montez la porte du meuble sur l'appareil.

1. Insérez les loqueteaux magnétiques sur l'appareil.

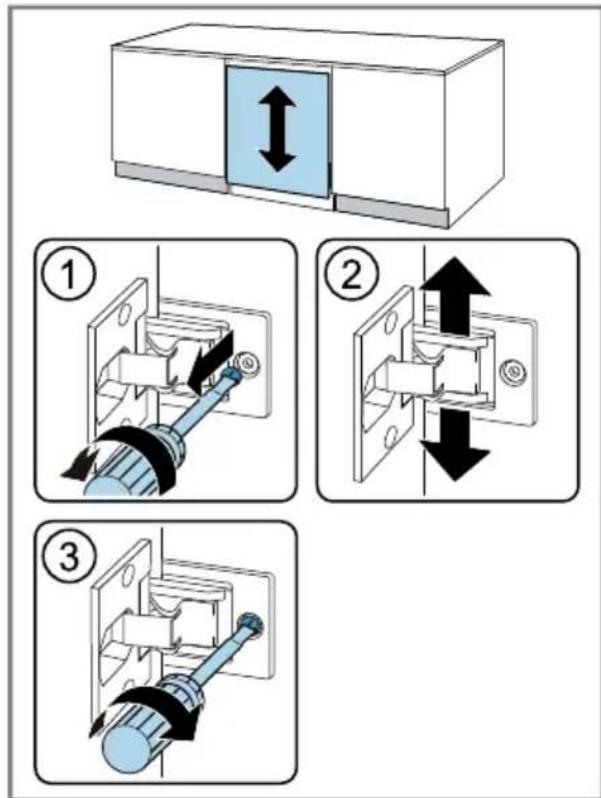

Aligner la porte de l'appareil verticalement

Aligner la porte de l'appareil horizontalement

Installation et branchement

Attention

Le branchement non conforme du tuyau d'arrivée d'eau peut entraîner des dommages matériels.

• Serrer les vis à la main sur l'arrivée d'eau.
• Raccordez le tuyau d'arrivée d'eau à l'appareil.

1. Raccordez le tuyau d'arrivée d'eau au robinet d'eau (26,4 mm = 3/4").

1. Ouvrez le robinet d'eau avec précaution et vérifiez que les raccords sont étanches.

Types de raccordement à l'évacuation de l'eau

Ces informations vous aident à raccorder cet appareil à l'évacuation de l'eau.

Attention

Lors de la vidange, le tuyau d'évacuation d'eau est sous pression et peut se détacher du point de raccordement installé.

• Sécurisez le tuyau d'évacuation d'eau pour éviter tout desserrage involontaire. En cas de sortie bouchée ou fermée, l'eau accumulée risque de s'écouler à nouveau dans l'appareil. Avant de faire fonctionner l'appareil, s'assurer que l'eau d'évacuation s'évacue rapidement et éliminer les bouchages.

Remarque : Respectez les hauteurs de pompage.

Les hauteurs de pompage sont les suivantes : minimum : 60 cm, maximum : 100 cm.

Siphon Fixez le point de

raccordement avec un collier de serrage (24-40 mm).

Lavabo Fixez le tuyau

d'évacuation d'eau à l'aide d'un coude et sécurisez-le.

→ "Accessoires", Page 28

Tuyau en plastique avec manchon en caoutchouc

Fixez le tuyau d'évacuation d'eau à l'aide d'un coude et sécurisez-le.

→ "Accessoires", Page 28

Raccordement électrique de l'appareil

Remarque: Votre installation domestique électrique pour cet appareil doit être conforme à la législation et aux règles de sécurité locales et doit inclure un disjoncteur de courant résiduel.

1. Branchez la fiche secteur du cordon d'alimentation de l'appareil dans une prise murale à proximité de l'appareil.

Les données de raccordement de l'appareil figurent dans les données techniques → Page 44.

1. Assurez-vous que la fiche secteur soit correctement branchée.

5 Avant la première utilisation

Préparez l'appareil pour l'utilisation.

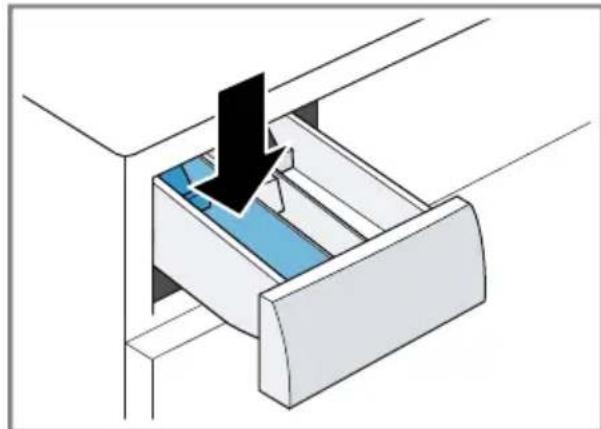

5.1 Démarrage du cycle de la vague à vide

Votre appareil a été soumis à des tests approfondis avant de quitter l'usine. Pour éliminer l'eau résiduelle éventuellement présente, effectuez un premier lavage sans linge.

1. Appuyez sur ① Le processus de mise en marche prend quelques secondes.
2. Réglez le programme Nettoyage tambour.
3. Fermez la porte.
4. Extrayez le bac à produits jusqu'en butée.
5. Versez environ 1 litre d'eau dans le compartiment II.

1. Verser la lessive en poudre toutes températures avec agent de blanchiment oxygéné dans le compartment II.

Pour éviter la formation de mousse, utilisez uniquement la moitié de la quantité de lessive recommandée par le fabricant pour du linge légèrement sale. Ne pas utiliser de lessive pour lainages ni pour linge délicat.

1. Rentrez le bac à produits.
2. Démarrez le programme. → Page 31
3. Démarrez le premier cycle de la lessive ou appuyez sur ① pour éteindre l'appareil.

→ "Utilisation", Page 29

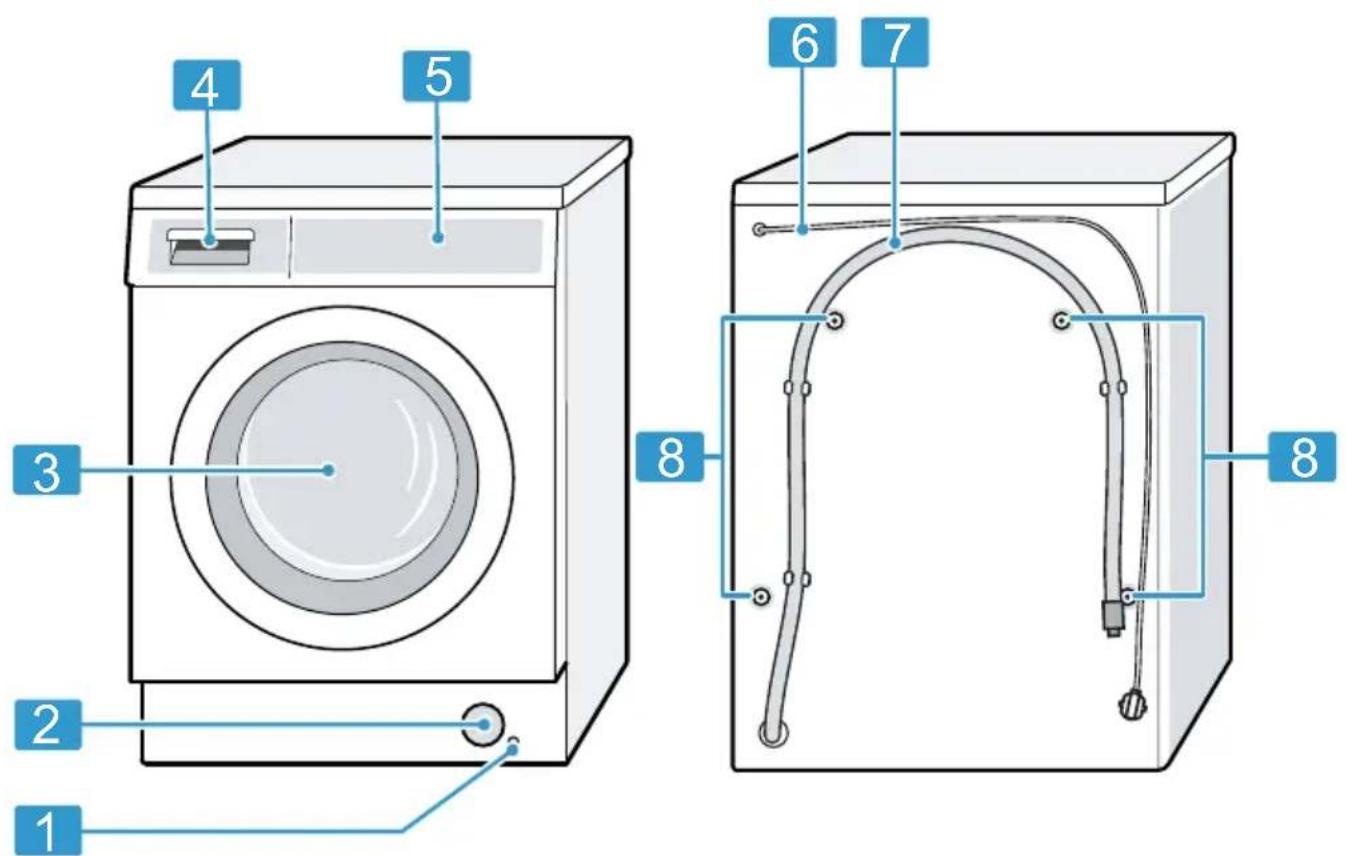

6 Description de l'appareil

Cette section contient une vue d'ensemble des composants de votre appareil.

Selon le type d'appareil, les détails illustrés peuvent différer, par ex. couleur et forme.

1	Flexible de vidange → Page 34

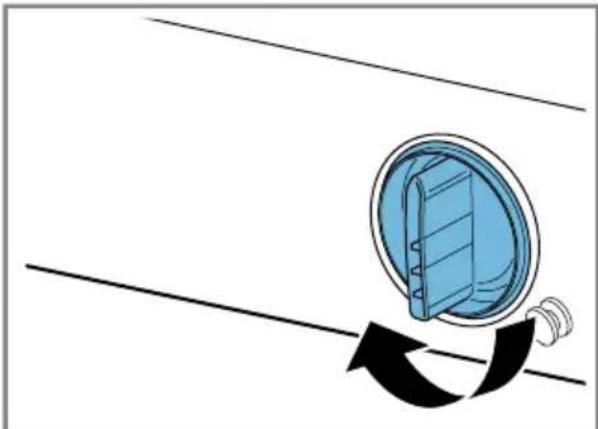

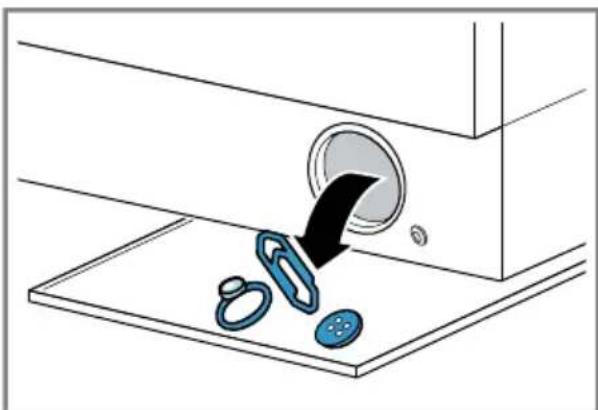

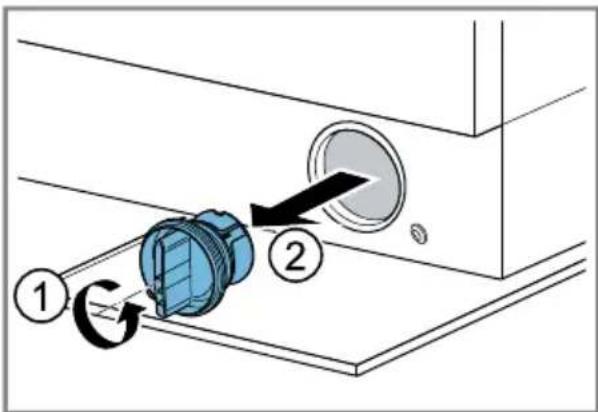

2	Trappe d'entretien de la pompe d'évacuation → Page 34
3	Porte → Page 30
4	Bac à produits → Page 20

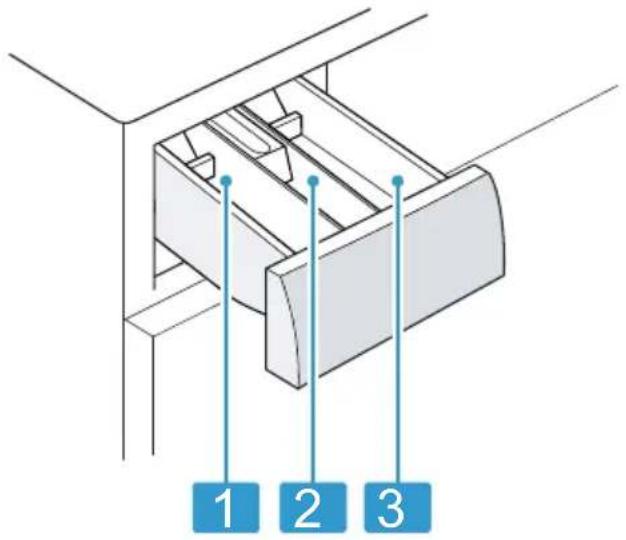

6.2 Bac à produits

Remarque: Respectez les indications des fabricants concernant l'utilisation et le dosage de la déterge et des produits d'entretien, ainsi que les

5	Bandeau de commande → Page 21
6	Cordon d'alimentation secteur → Page 19
7	Tuyau d'évacuation d'eau → Page 18
8	Cales de transport

indications dans les descriptions des programmes.

1 Compartiment II : produit lessiviel pour le lavage principal 2 Compartiment : produit assouplissant 3 Compartiment I : produit lessiviel pour le prélavage

6.3 Bandeau de commande

Le bandeau de commande vous permet de configurer toutes les fonctions de votre appareil et vous donne des informations sur l'état de fonctionnement.

1 Programmes → Page 24 2 Sélecteur de programme → Page 29

3 Affichage → Page 21 4 Touches → Page 23

7 Affichage

À l'écran sont affichés les valeurs de réglage actuelles, les sélections possibles ou des textes d'information.

Selon le statut du programme, l'écran affiche quelques conseils dans la zone 88:88, par exemple End

Exemples d'affichage

Affichage Description
0:40 1	Durée prévisionnelle du programme ou temps restant du programme en heures et minutes.
10h 1	Heure de fin du programme
00:00 - 1400 Vitesse d'essorage régée en tr/min. → Page 23 00:00 : sans essorage, uniquement vidange
0 - 90 Température régée en °C. → Page 23 0 (froid)
End Statut du programme : fin du programme
#	s'allume : la sécurité enfants est activée. clignote : la sécurité enfants est activée et l'appareil a été utilisé. → "Désactivation de la sécurité enfants", Page 32
= (#) L'objectif de séchage est activé. → Page 32
- (#) L'objectif de séchage est activé. → Page 32
- (#) L'objectif de séchage est activé. → Page 32
#	s'allume : la porte est verrouillée et ne peut pas être ou-verte. étéint : la porte est déverrouillée et peut être ouverte.

8 Touches

La sélection et la modification des réglages de programme sont disponibles selon le programme réglé et l'état du programme.

Touché Sélection Description
1	allumer éteindre	Allumer ou éteindre l'appareil.
3 sec / Temp.	0 - 90 Adaptez la température. Température régée en °C.
3 sec / Essauration	00:00 - 1400 Pour adapter la vitesse d'essorage ou désactiver l'essorage. Vitesse d'essorage régée en tr/min. Si vous sélectionnez 00:00, l'eau est vidangée et l'essorage est désactivé. Le linge reste mouillé dans le tambour.
III	démarrermettre en pause	Démarrer un programme ou leMETTE en pause.
varioSpeed activerdésactiver		Activer ou désactiver la durée de proprogramme raccourcie.Remarque : La consommation d'énergie augmente. Cela n'afecte pas le résultat du lavage.
3s activerdésactiver		→ "Sécurité enfants", Page 32
3 sec / Essauration	enregistrer Enregistrer vos régages de proprogramme individuels. → "Enregistrer des régages de proprogramme", Page 30
3 sec /Temp.	activerdésactiver	Lorsque vous appuyez sur la touchependant environ 3 secondes, vous pouvez activer ou désactiver les signaux de commande et d'indication.
Sechage activerdésactiver	Modifier le degré deséchéage	Activer, désactiver le lavage suivi dusechage ou modifier le degré de se-chage.

9 Programmes

Remarque: Les étiquettes d'entretien sur le linge vous donnent des informations supplémentaires sur le choix du programme. → "Symboles d'entretien figurant sur les étiquettes d'entretien", Page 29

Programme Description charge
		e max. kg La- vage	charge max. (kg) Sé- chage
Coton :Pour laver des textiles résistants en coton et en lin.		8,0 5,01	5,0
Convient également comme programme court pour le linge normalement sale si vous activez varioSpeed. Réglage du programme : • max. 90 °C • max. 1400 tr/min
Eco 40-60 Laver des textiles en coton et en lin.		8,0 -	2
Remarque : Les textiles qui sont lavables de 40 °C à 60 °C selon leur symbole d'en- tretien peuvent être lavés ensemble. L'efficacité de lavage correspond à la meilleure classe d'efficacité de lavage poss- sible selon les exigences légales. Pour ce programme, la température de lavage est automatiquement adaptée selon la quanti- thé de charge afin d'obtenir une efficacité éner- gétique optimale avec la melhorie efficacité de lavage possible. La température de lavage ne peut pas être modifiée. La vitesse d'essorage maximalé est de 1400 tr/min.
Lavage+ Séch.		Laver et faire sécher des textiles en coton et en lin.	5,0 5,0
Programme Description charg		e max. kg La- vage	charge max. (kg) Sé- chage
	Remarque : Les textiles qui sont lavables de 40 °C à 60 °C selon leur symbole d'en- tretien peuvent être lavés ensemble. L'efficacité de lavage correspond à la meilleure classe d'efficacité de lavage pos- sible selon les exigences légales. Pour ce programme, la température de lavage est automatiquement adaptée selon la quanti-té de charge afin d'obtenir une efficacité éner- gétique optimale avec la meilleur efficacité de lavage possible. La température de lavage ne peut pas'être modifiée. La vitesse d'essorage maximalé est de 1400 tr/min.
Synthé- tiques ※	Laver des textiles synthétiques. Réglage du programme : • max. 60 °C • max. 1200 tr/min	4,0 2,5
Mix leaver des textiles en coton, en lin et synthé- tiques. Adapté au lavage de linge légèrement sale. Réglage du programme : • max. 90 °C • max. 1400 tr/min		4,0 4,0
Délicat/Soie Pour laver des textiles délicats mais lavables en soie, en viscose ou en fibres synthétiques. Utilisez une lessive pour linge délicat ou pour la soie. Remarque : Lavez les textiles particulièrement fragiles ou les textiles comportant des cro- chets, des oeillets ou des attaches dans le fi- let à linge. Réglage du programme : • max. 30 °C • max. 800 tr/min		2,0 -	1
Programme Description charge		e max. kg La- vage	charge max. (kg) Sé- chage
Laine @Pour laver des textiles en laine lavables à la main ou en machine, ou des textiles à fort pourcentage en laine.Afin d'éviter que le linge ne rétréciste, le tam- bour déplace les textiles tout en douceur avec de longues pauses.Useissez une lessive pour laine.Réglage du programme :■ max. 30 °C■ max. 800 tr/min	2,0 -	1
Rinçage/Esso- rage	Effectuez un rincege suivi d'un essorage et vi- dangez l'eau.Réglage du programme : max. 1400 tr/min	-	-
Essorage/Vi- dange	Pour essorer et vidanger l'eau.Réglage du programme : max. 1400 tr/min	-	-
Favori Réglez votre programme enregistrrés à l'aide des réglages de programme individuels.	-	-
® Hygiène 65°	Pour laver des textiles résistants en coton et en lin.Convient aux personnes allergiques et aux exigences élevées en matière d'hygiène.Remarque : Lorsque la température réglée est atteinte, elle reste constante tout au long du processus de lavage.Réglage du programme :■ max. 60 °C■ max. 1400 tr/min	4,0 4,0
Nettoyage tambour	Pour nettoyer et entrenir le tambour.→Page 33Utilisez le programme dans les cas suivants :■ avant la première utilisation■ en cas de lavage liéquent à une tempéra- ture de lavage de 40 °C et moins-après une longue absence	-2	-1
	Utilisez une lessive en poudre toutes tempéra-tures avec un agent de blanchiment oxygéné. Verser la lessive en poudre toutes tempéra-tures contenant un agent de blanchiment oxy-géné dans le compartment Il pour le lavage principal. →Page 20Utilisez la moitié de quantité de lessive pour diminuer la formation de mousse. N'utilise aucun produit assouplissant. N'utilise pas de lessive pour lainages, textiles délicats ni de lessive liquide.
Séchage déli- cat	Sécher des textiles synthétiques. Programme délicat à basses températures pour les textiles délicats.	-1	2,5
Séchage in- tensif	Pour sécher des textiles en coton et en lin. Programme intensif avec des températures pour textiles solides.	-1	5,0
Hygiène •Pour	prétraiter les textiles sensibles de ma- nière hygiénique. Les textiles sont prétraités avec de la vapeur chaude jusqu'à 65 °C pour éliminer les bacté- ries. Une fois les textiles prétraités, ils sont lavés à basse température. Réglage du programme : • max. 90 °C • max. 1400 tr/min	4,0 4,0
•Express 15 min Lavage &sèch. 60 min	Laver des textiles en coton, en lin et synthé- tiques. Programme bref pour petitslots de linge peu sales. Remarque : Si vous souhaitez également sé- cher les textiles après le lavage, appuyez sur Séchage •	2,0 1,0

Programme Description charge	e max. kg La- vage	charge max. (kg) Sé- chage
Réglage du programme :■ max. 30 °C■ max. 800 tr/min

10 Accessoires

Utilisez uniquement des accessoires d'origine. Ils ont été spécialement conçus pour votre appareil.

Utilisation Rétérence
Coude Pour fixer le tuyau d'évacuation d'eau. 00655300
Tôles coulissantes Pour facilitier l'insertion de l'appareil dans la niche d'encastrement.	00661827

Avertissement risque d'explosion!

Les garnitures en polyamide, polyester, polyéthylène, polypropylène ou polystyrène peuvent sortir des pièces de linge, fondre pendant le séchage et provoquer une explosion dans l'appareil.

• Ne faites pas sécher de pièces de linge avec des garnitures en polyamide, polyester, polyéthylène, polypropylène ou polystyrène dans l'appareil.

Attention

Les objets restés dans le linge risquent d'endommager le tambour et le linge.

• Avant le lavage, retirez tous les objets des poches.

Remarque

En préparant votre linge, vous maintenez l'appareil et les textiles.

• À l'aide d'une brosse, retirez le sable et la terre
• Triez le linge par couleur et par textile en respectant les symboles d'entretien. Fermez les fermétures éclair, les velcros, les crochets et les oeillets.
• Attachez les ceintures en tissu, les lanières de tissu et les cordons
• Retirez les crochets des rideaux et les rubans de plomb
• Lavez les petites pièces de linge ou les pièces délicates dans un filet à linge
• Lavez ensemble les petites et les grandes pièces de linge. Lavez immédiatement le linge venant d'être taché.
• Prétraitez le linge avec des taches sèchées et lavez-le plusieurs fois
• Introduisez le linge déplié dans le tambour
• Essorer le linge avant le séchage. Rincer plusieurs fois le linge prétraité au chlore avant de le charger dans le tambour.

11.2 Symboles d'entretien figurant sur les étiquettes d'entretien

Symbole d'entretien Lavage

Sym-Programme recommendébole
95	60 001on (normal)
30
100	40 40retien facile (délicat)
95	Délicat/soie pour le lavage à la main (particulériquement délicat)
70	Laine (lavage à la main)
20	(non lavable en machine)

Symboles d'entretien Séchage

Symbole	Textiles
○	textiles résistants en coton, lin, par exemple serviettes, linge de lit, dessous
○	textiles délicats synthétiques, en tissu mélangé, textiles délicats, par exemple linge fonctionnel, chemises
○	Ne pasmettre les textiles en soie, nylon, textiles imperméables à l'air et cauchoutsés, rideaux synthétiques au sèche-linge

12 Lessive et produit d'entretien

En choisissant et utilisant les bonnes lessives et les bons produits d'entretien, vous protégerez votre appareil et votre linge.

Les informations du fabricant sur l'utilisation et le dosage se trouvent sur l'emballage.

Remarques

• En cas d'utilisation de lessives liquides, utilisez uniquement des lessives liquides à écoulement automatique. Ne mélangez pas différentes lessives liquides. Ne mélangez pas la lessive avec l'adoucissant.
• N'utilisez pas de produits stockés trop longtemps et fortement épaissis
• N'utilisez pas de produits contenant des solvants, corrosifs ou dégageant des gaz
• ne pas utiliser de chloré Utilisez le colorant avec parcimonie, car le sel de fixation peut attaquer l'acier inoxydable
• n'utilisez aucun agent de décoloration dans l'appareil

13.1 Mise sous tension de l'appareil

Condition : L'appareil est installé et raccordé correctement. Page 11

• Appuyez sur ①

Le processus de mise en marche prend quelques secondes.

13.2 Réglage d'un programme

1. Tournez le sélecteur de programme sur le programme souhaité. "Programmes", Page 24
2. Si vous le souhaitez, adaptez les réglages du programme. → "Touches", Page 23 Les réglages du programme ne sont pas enregistrés de façon permanente pour le programme.

13.3 Enregistrer des règles de programme

Vous pouvez enregistrer vos réglages de programme individuels en tant que favoris.

Condition : Un programme est réglé. → Page 30

• Appuyez sur 3 sec / Essorage pendant environ 3 secondes. Pour appeler le programme enregistré, réglez le programme Favori.

Remarque: Pour écraser le programme enregistré, répétez les étapes.

13.4 Ouvrir la porte

1. Passez la main sous la poignée du hublot et tirez sur le hublot.

1. Ouvrez la porte.

13.5 Introduction du linge

Remarque: Pour éviter de froisser le linge, veuillez respecter la charge maximale du programme.

→ "Programmes", Page 24

Conditions

• Le linge est préparé et trié.

→ "Linge", Page 28

• Le tambour est vide.
• Ouvrez la porte. → Page 30
• Introduisez le linge dans le tambour.
• Fermez la porte. Assurez-vous qu'aucune pièce de linge n'est coincée dans le hublot.

13.6 Ajout de la lessive et du produit d'entretien

Remarque: Respectez les instructions relatives aux lessives et produits d'entretien → Page 29.

1. Extrayez le bac à produits jusqu'en butée.
2. Versez la lessive. "Bac à produits", Page 20
3. Si vous le souhaitez, versez du produit d'entretien.
4. Rentrez le bac à produits.

Conditions

Un programme est réglé. →Page 30 La porte est fermée. - Appuyez sur ▷. L'affichage indique la durée du programme ou l'heure de fin du programme. - Une fois le programme terminé, l'affichage indique : "End".

13.8 Trempage

Remarque : Aucune lessive supplémentaire n'est nécessaire pour le trempage. L'appareil utilise la lessive que vous avez versée pour le trempage et le lavage.

Conditions

Le linge est inséré. → Page 30 Le programme est démarré. → Page 31

1. Appuyez sur pendant environ 10 minutes après le démarrage du programme.

Le programme se met en pause et le linge peut tremper.

1. Appuyez sur après le temps de trempage souhaité.

13.9 Rajout de linge

Après le démarrage du programme, vous pouvez arrêter et ajouter du linge en fonction de l'état du programme.

1. Appuyez sur ① L'appareil s'éteint.
2. Mettez l'appareil en marche.

→ Page 29

Pour ouvrir la porte, patientez environ 1 minute.

Remarque: Si vous souhaitez rajouter du linge, respectez les conseils affichés.

→ "Affichage", Page 22

1. Ouvrez la porte. → Page 30
2. Rajoutez ou retirez du linge.
3. Fermez la porte.
4. Démarrez le programme. → Page 31

13.10 Annuler le programme de lavage

1. Appuyez sur ① L'appareil s'éteint.
2. Mettez l'appareil en marche.

$$ \rightarrow \text {P a g e} 2 9 $$

Pour ouvrir la porte, patientez environ 1 minute.

1. Ouvrez la porte. → Page 30

En cas de niveau d'eau et de température élevés, le hublot reste verrouillé pour des raisons de sécurité.

• En cas de température élevée, démarrez le programme Rinçage/Essorage.
• En cas de niveau d'eau élevé, démarrez le programme Essorage/Vidange ou réglez un programme adapté pour la vidange. → "Programmes", Page 24
• Retirez le linge. → Page 32

13.11 Annuler le programme de séchage

Remarque: Le processus de refroidissement refroidit le linge avant la fin du programme pour éviter d'endommager le linge.

N'interrompez pas le programme et attendez l'ouverture du système de verrouillage du hublot.

Si vous interrompez le programme, ouvrez le hublot avec précaution et laissez l'air chaud s'évaporer. Retirez le linge et étalez-le pour qu'il refroidisse.

1. Appuyez sur ① L'appareil s'éteint.

1. Mettez l'appareil en marche.

→ Page 29

Pour ouvrir la porte, patientez environ 1 minute.

13.12 Retirer le linge

1. Ouvrez la porte. → Page 30
2. Retirez le linge du tambour.

13.13 Extinction de l'appareil

1. Appuyez sur ①
2. Fermez le robinet d'eau.
3. Nettoyer le joint en caoutchouc. → Page 36

Remarque: Laissez la porte de l'appareil et le bac à produits ouverts pour les faire sécher.

14 Objectif de séchage

Pour certains programmes, un degré de séchage est spécifique. Le degré de séchage détermine le degré d'humidité ou de séchage du linge après la fin du programme.

Degré de séchage

Pour du linge normal comportant une seule épaisseur. - (4) Le linge est uniquement séché légèrement. Afin d'éviter de froisser le linge, suspendez-le. - (4) Pour du linge normal comportant une seule épaisseur. Le linge est encore légèrement humide après la fin du programme. Afin d'éviter que le linge ne soit froissé, repassez-le.

Degré de séchage description

ou suspendez-le s'il est encore humide.

14.1 Modifier le degré de séchage

Certains programmes permettent de modifier le degré de séchage pour que votre linge soit plus sec ou plus humide.

1. Réglez un programme pour laver et sécher, ou pour sécher. Page 24 Le degré de séchage préréglé est affiché.
2. Appuyez sur Séchage à plusieurs reprises jusqu'à ce que le degré de séchage souhaité s'affiche.

15 Sécurité enfants

Protégez votre appareil contre tout actionnement accidentel des commandes.

15.1 Activation de la sécurité enfants

• Appuyez sur les deux touches 3s pendant environ 3 secondes. "CL" clignote à l'écran pendant l'activation. L'affichage indique
• Les éléments de commande sont bloqués.
• La sécurité enfants reste active même après avoir été éteint l'appareil et en cas de panne.

15.2 Désactivation de la sécurité enfants

Condition : Pour désactiver la sécurité enfants, l'appareil doit être allumé.

• Appuyez sur les deux touches 3s pendant environ 3 seconds. s'éteint sur l'affichage.

16 Nettoyage et entretien

Pour que votre appareil reste longtemps opérationnel, nettoyez-le et entretenez-le avec soin.

16.1 Nettoyer le tambour et éliminer les peluches

Nettoyez le tambour après avoir effectué 20 cycles de lavage à une température de 40°C et moins ou si vous n'avez pas utilisé l'appareil pendant une longue période, mais au moins une fois par an. Nettoyez également le tambour si vous trouvez des peluches sur le linge après le séchage.

Risque de blessure!

Le lavage en continu à basse température et le manque de ventilation de l'appareil peuvent endommager le tambour et provoquer des blessures.

• Lavez régulièrement à des températures d'au moins 60°C ou exécutez un programme de nettoyage du tambour. Laissez l'appareil sécher après chaque fonctionnement en laissant ouverts le hublot et le bac à produits.

Conseil: Vous trouvez nos produits d'entretien et de nettoyage de machines testés et homologués sur Internet à l'adresse https://www.siemens-home.bsh-group.com/store ou auprès de notre service après-vente.

Lancez le programme Nettoyage tambour sans linge avec une

lessive en poudre toutes températures contenant un agent de blanchiment oxygéné ou un produit de nettoyage pour l'entretien de l'intérieur de l'appareil.

Remarque: Si vous souhaitez uniquement éliminer les peluches, vous pouvez renoncer aux lessives en poudre toutes températures ou aux détergents.

16.2 Nettoyage du bac à produits

Remarque: Scannez le QR code pour regarder une animation expliquant le processus.

1. Extrayez le bac à produits jusqu'en butée.

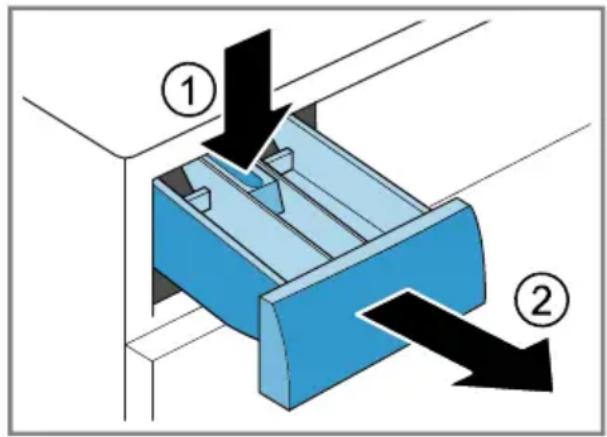

2. Appuyez sur l'insert et retirez le bac à produits.

Nettoyage et entretien

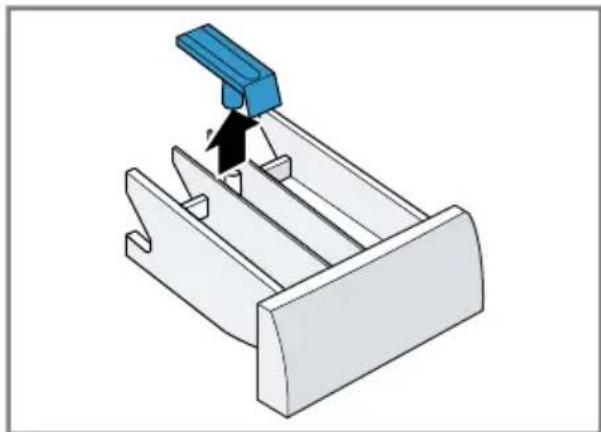

1. Retirez l'insert de bas en haut.

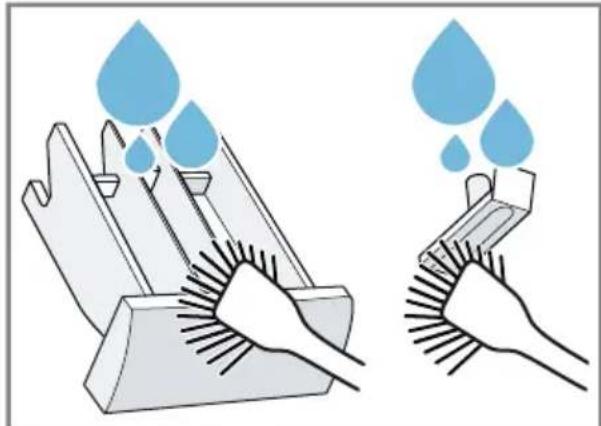

1. Nettoyez et séchez le bac à produits et l'insert avec de l'eau et une brosse.

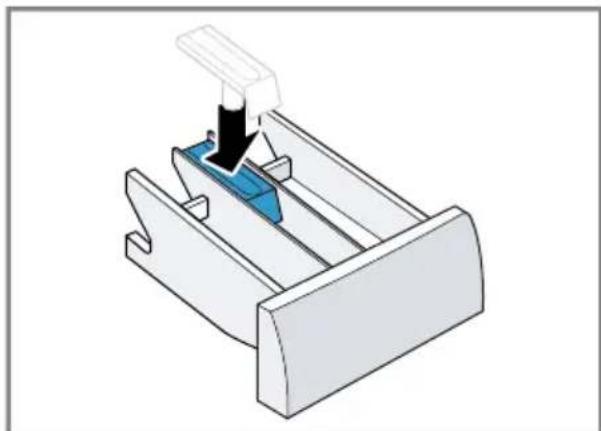

1. Insérez l'insert et encliquetez-le.

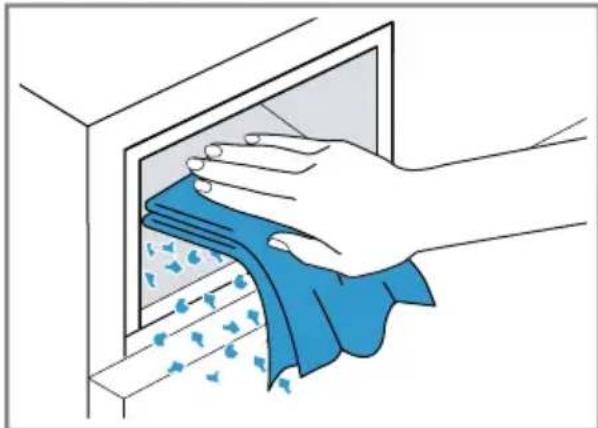

1. Nettoyez l'ouverture pour le bac à produits.

1. Rentrez le bac à produits.

16.3 Nettoyage de la pompe d'évacuation

Nettoyez la pompe de vidange régulièrement, au moins une fois par an, ainsi qu’en cas de dysfonctionnement, par exemple en cas d’obstruction ou de bruits de cliquetis.

Remarque: Scannez le QR code pour regarder une animation expliquant le processus.

Avant de démarrer l'animation, respectez les consignes de sécurité suivantes.

Risque d'échaudures!

Lors d'un lavage à haute température, le liquide de lavage devient très chaud.

• Ne touchez jamais le liquide de la vague chaud.
• Fermer le robinet d'eau.
• Éteignez l'appareil. → Page 32
• Débranche la prise de l'appareil du secteur.

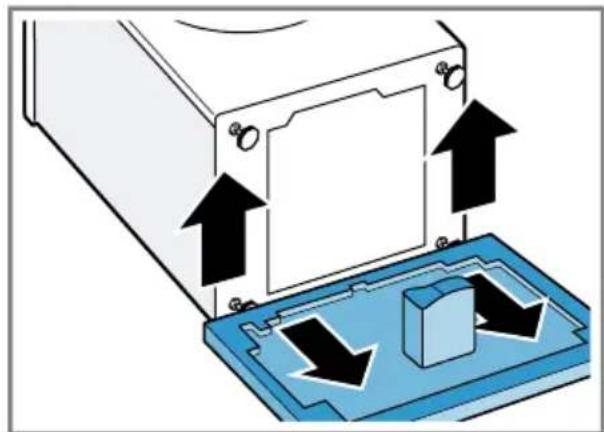

• Enlevez le bandeau de socle.

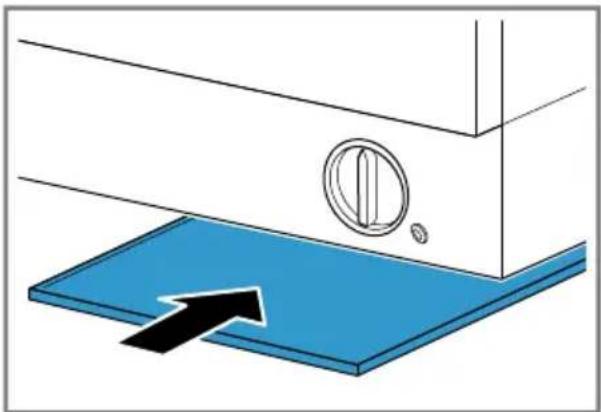

• Pour l'écoulement de la lessive, placez un récipient adapté sous l'ouverture.

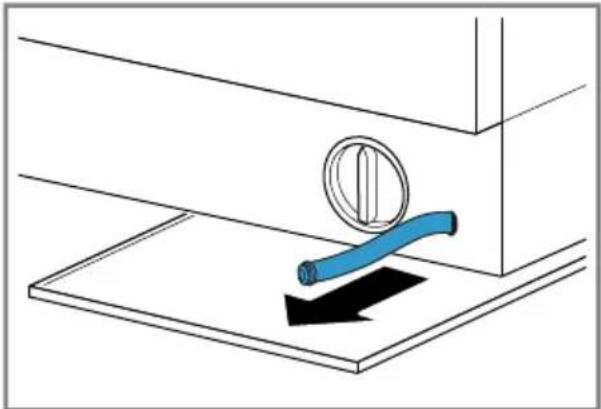

1. Tirez le tuyau de vidange hors de l'appareil.

1. Enlevez le bouchon de fermeture et laissez la lessive s'écouler entièrement dans le récipient.

1. Glissez le bouchon de fermeture sur le tuyau de vidange.

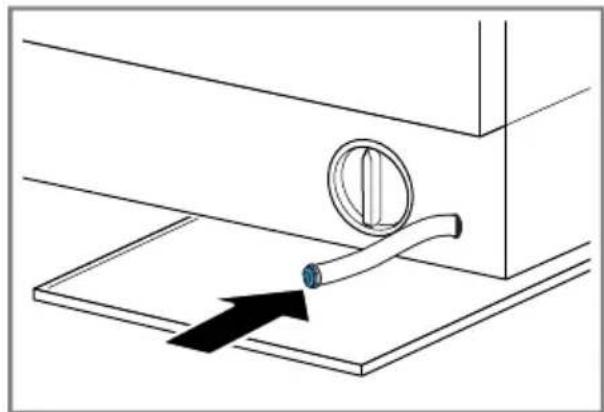

1. Glissez le tuyau de vidange dans l'appareil.

Nettoyage de la pompe d'évacuation

Condition : La pompe d'évacuation est vide.

1. Sachant que la pompe d'évacuation peut contenir de l'eau résiduelle, dévissez soigneusement le couvercle de la pompe ① et enlevez-le ②

Des salissures peuvent entraîner le colmatage de l'élément filtrant dans le carter de pompe. Élimi

Nettoyez les salissures et enlevez l'élément filtrant.

1. Nettoyez le compartiment intérieur, le filetage du couvercle de la pompe et le carter de pompe.

1. Veillez à ce que la roue de battant de la pompe d'évacuation puisse tourner.
2. Insérez le couvercle de la pompe et fermez-le jusqu'en butée.

1. Videz le récipient contenant la dessive.
2. Installez le bandeau du socle.

Avant le prochain lavage

Pour éviter que la lessive ne s'écoule inutillement dans la vidange lors du prochain lavage, exécutez un programme de vidange approprié après avoir vidé la pompe d'évacuation.

1. Ouvrez le robinet d'eau.
2. Branchez la fiche dans la prise de courant.
3. Allumez l'appareil.
4. Versez un litre d'eau dans le compartiment II.
5. Sélectionnez un programme adapté pour la vidange.

→ "Programmes", Page 24

16.4 Nettoyer le joint en caoutchouc

Nettoyez régulièrement le joint en caoutchouc.

1. Ouvrez la porte. → Page 30

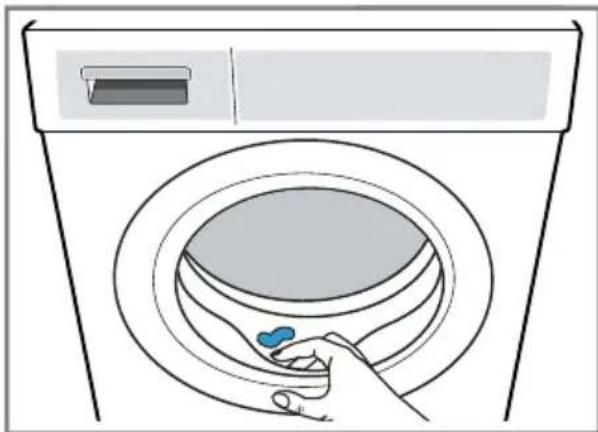

2. Retirez les corps étrangers et les peluches présents sur le joint en caoutchouc.

1. Nettoyez le joint en caoutchouc à l'extérieur et à l'intérieur avec un chiffon humide et essuyez-le.

17 Dépannage

Vous pouvez corriger par vous-même les petits défauts de votre appareil. Lisez les renseignements de dépannage avant de contacter le service consommateurs. Vous vous épargnerez ainsi des dépenses inutiles.

Risque d'électrocution!

Les réparations non conformes sont dangereuses.

• Ne modifies jamais techniquement l'appareil ou les caractéristiques de l'appareil.
• Seul un personnel dûment qualifié peut entreprendre des réparations sur l'appareil.
• Seules des pièces de rechange d'origine peuvent être utilisées pour réparer l'appareil.
• Afin d'écarter tout danger quand le cordon d'alimentation secteur de cet appareil est endommagé, seul le fabricant ou son service après-vente ou toute autre personne de qualification équivalente est habilité à le remplacer.

Défaut cause et dépannage

E:21 Le liquide de lavage n'est pas evacué.	Le tuyau d'évacuation d'eau est racordé trop haut, pié, coincide ou sa longueur est inadmissible. • Vérifiez le montage du tuyau d'évacuation d'eau. →Page 18
	Le tuyau de décharge ou le tuyau d'évacuation d'eau est bouché. • Nettoyez le tuyau de décharge et le tuyau d'évacuation d'eau.
	La pompe à lessive est obstruée ou le bouchon de la pompe n'est pas correctement installé. • Vérifiez si le bouchon de la pompe est correctement en place. →Page 34 • Nettoyez la pompe d'évacuation. →Page 34
	Le dosage de la lessive est trop important. • Réduisez la quantité de lessive lors du prochain cycle de lavage avec la même charge.

E:10 Le robinet d'eau est fermé.

Ouvrez le robinet d'eau. Le tuyau d'arrivée d'eau est plié ou coincé. Vérifiez le montage du tuyau d'arrivée d'eau.

→ Page 18

Défaut cause et dépannage

Les filtres d'arrivée d'eau sont bouchés.

Nettoyez les filtres d'arrivée d'eau.

Scannez le QR code pour regarder une animation expliquant le processus.

Tous les autres codes de défaut.

Dysfonctionnement

1. Redémarrez l'appareil.
2. Si le dysfonctionnement se produit, débranchez l'appareil du secteur pendant au moins 30 secondes. Retirez la fiche du cordon d'alimentation secteur ou désactivez le fusible dans le boîtier à fusibles.
3. Si le dysfonctionnement persiste, appelez le service après-vente. → Page 43 Lors de l'appel, indiquez le message d'erreur exact. Si possible, documentez la panne avec des photos et des vidéos.

Forte formation démousse.

Le dosage de la lessive est trop important.

• Mélangez une cuillerée à soupe d'assouplissant avec 0,5 litre d'eau, puis versez le tout dans le compartiment II (pas avec les vêtements de loisirs, de sport ni avec les duvets). Réduisez la quantité de lessive lors du prochain cycle de lavage avec la même charge.

"CL" clignote. La sécurité enfants est active.

Désactivez la sécurité enfants. Page 32

Le programme ne démarre pas.

La sécurité enfants est active. Désactivez la sécurité enfants. → Page 32

Le programme est en pause ou interrompu, mais le hublot ne s'ouvre pas.

La température est trop élevée. - Démarrez le programme Rinceage/Essorage ou attendez que la température ait baissé.

Le niveau d'eau est trop élevé.

Démarrez le programme Essorage/Vidange ou un programme adapté pour vidanger. Page 24

Le hublot ne s'ouvre pas en cas de panne de courant.

Le hublot est verrouillé.

Pour ouvrir le hublot, patientez environ 1 minute.

Défaut Cause et dépannage
Le tambour fait des â-coupes après le début du programme.	Il ne s'agit pas d'un défaut. Un test moteur interne est démarré.Aucune action nécessaire.
L'eau n'est pas visible dans le tambour.	Il ne s'agit pas d'un défaut. De l'eau se trouve en dessous de la zone visible.Aucune action nécessaire.
Vibrations, déplace-ment et bruits forts de l'appareil pendant l'es-sorage.	L'appareil n'est pas correctement aligné.Alignez l'appareil.Les pieds de l'appareil ne sont pas fixés.Fixez les pieds de l'appareil.Les cales de transport ne sont pas retirees.Retirez les sécurités de transport.
La vitesse d'essorage élevée n'est pas at-teinte.	L'appareil compte le balourd en réduisant la vitesse d'essorage.Aucune action nécessaire.
Le temps restant est modifié en cours de lavage.	Il ne s'agit pas d'un défaut. Le déroulement du pro-gramme est optimisélectroniquement ou un cycle de lavage supplémentaire est enclenché en raison d'uneforce formation de mousse.Aucune action nécessaire.
La durée de séchage est trop longue.	La température ambiente est supérieure à 30 °C.Assurez-vous que la température ambiente est infé-rieure à 30 °C.La circulation d'air sur le lieu d'installation de l'appareil est insuffisante.Ventilez le lieu d'installation de l'appareil.Des peluches se sont accumulées dans le tambour.Démarrez le programme Nettoyage tambour sans linge ni lessive.
Entrée d'eau pendant la phase de séchage.	Il ne s'agit pas d'un défaut. La phase de séchage a be-soin d'eau.Aucune action nécessaire.
Essorage pendant la phase de séchage.	Il ne s'agit pas d'un défaut. L'essorage thermique est actif.Aucune action nécessaire.
Bruits bruyants, sif-flants, de bourdonnements ou d'aspiration.	Il ne s'agit pas d'un défaut. L'eau est ajoutée, l'air de séchage est activé ou la lessive est vidangée.Aucune action nécessaire.
Bruits de cliquetis, cliquetis dans la pompe d'évacuation.	Un corps étranger se trouve dans la pompe d'évacuation.Nettoyez la pompe d'évacuation.→Page 34
Présence de résidues de lessive sur le linge.	Les lessives peuventContainir des substances inso-lubles dans l'eau qui se déposent sur le linge.Démarrez le programmeRinçage/Essorage oubrossez le linge après le séchage.
Peluches sur le linge. Des peluches se sont accumulées dans le tambour.Démarrez le programmeNettoyage tambour sans linge ni lessive.
Le linge est trop mouillé après l'esso-rage.	La vitesse d'essorage réglee est trop faible.Démarrez le programmeEssorage/Vidange.Au prochain lavage, réglez une vitesse d'essorageplus élevé.
	L'appareil compense le balourd en réduisant la vitessed'essorage.1. Répartissez à nouveau le linge dans le tambour.2. Démarrez le programmeEssorage/Vidange.
Le linge est trop hu-mide.	Le programme sélectionné ne convient pas pour le type de textile.Réglez un programme adapté pour un séchage supplémentaire.→Page 24
	La quantité de charge est trop élevé.Tenez compte de la quantité de charge maximale du programme.→Page 24
	Le linge chaud pourrait plus humide à la fin du programme qu'il ne l'est réalisément.1. Retirez le linge du tambour directement après le sé-chage.2. Étalez le linge pour qu'il refroidisse.
	Le degré de séchage régle ne convient pas.Modifiez le degré de séchage.→Page 32
	La quantité de charge est trop faible.Réglez un programme adapté pour un séchage supplémentaire.→Page 24
	Le linge n'a pas été assez essoré.Sélectionnez toujours la vitesse d'essorage la plus élevé possible pour le programme de lavage cor-respondant.
Froissage. Le programme sélectionné ne convient pas pour le type de textile.Réglez un programme adapte.→Page 24
Froissage. Une vitesse	d'essorage élevé est réglée. • Au prochain lavage, réglez une plus faible vitesse d'essorage.
	La charge n'est pas adaptée. • Tenez compte de la quantité de charge maximale du programme. → Page 24 • Préparez le linge. → Page 28
	Le linge est laissé trop longtemps après le séchage dans le tambour. 1. Retirez le linge du tambour directement après le séchage. 2. Étalez le linge pour qu'il refroidisse.
	Les textiles d'entretien facile ont été séchés trop long-temps. • Modifiez le degré de séchage. → Page 32
De l'eau fuit par le tuyau d'acciviée d'eau.	Le tuyau d'acciviée d'eau n'est pas correctement raccordé ou est endommagé. • Vérifiez le montage du tuyau d'acciviée d'eau. → Page 11 En cas d'endommagement, remplacez le tuyau d'arivée d'eau.
L'eau s'écoule du tuyau d'évacuation d'eau. E:11	Le tuyau d'évacuation d'eau n'est pas raccordé correctement ou est endommagé. • Vérifiez le montage du tuyau d'évacuation d'eau. → Page 11 En cas d'endommagement, remplacez le tuyau d'évacuation d'eau.
De l'eau s'écoule en dessous de la porte.	L'encrassement de la porte ou de la manchette pro-voque des fuites. • Nettoyez la porte et la manchette.
La lessive ou l'assouplissant goutte au ni-veau du joint extérieur et s'accumule sur le hublot ou dans le pliu du joint.	Le bac à produits contient trop de lessive ou d'assouplissant. • Lors du dosage, tenez compte du repère dans le bac à produits. → Page 30
Il reste de l'eau dans le compartment	L'insert du compartment est bouché. • Nettoyez le bac à produits. → Page 33
Il reste de l'assouplissant dans le bac à produits.	L'adoucissement n'est pas prévu pour le programme sélectionné. • Vérifiez si un assouplissant est prévu pour le programme sélectionné. → Page 24

Défaut cause et dépannage

Des odeurs se forment dans l'appareil.

L'humidité et les résidus de lessive peuvent favoriser la formation de bactéries.

Nettoyez le tambour. → Page 33 - Si vous n'utilisez pas l'appareil, laissez le hublot et le bac à produits ouverts afin que l'eau résiduelle puisse s'évaporer.

18.1 Démontage de l'appareil

1. Fermer le robinet d'eau.
2. Videz le tuyau d'arrivée d'eau.
3. Éteignez l'appareil. → Page 32
4. Débranche la fiche de l'appareil du secteur.
5. Vidangez le bain lessiviel. "Nettoyage de la pompe d'évacuation", page 34
6. Démontez les flexibles.

18.2 Insertion des cales de transport

Pour éviter tout dommage au transport, sécurisez l'appareil avant le transport avec les cales de transport.

1. À l'aide d'un tournevis, retirez les 4 chapeaux de protection.

Conservez les chapeaux de protection dans un endroit sûr.

1. Insérez les 4 cales de transport.

18.3 Remise en service de l'appareil

Pour plus d'informations, voir Installation et raccordement

→ Page 11 et Démarrer le cycle de lavage à vide → Page 19.

18.4 Mettre au rebut un appareil usage

La destruction dans le respect de l'environnement permet de récupérer de précieuses matières premières.

Risque de préjudice pour la santé !

Des enfants risquent de s'enfermer dans l'appareil et de mettre leur vie en danger.

• Ne pas installer l'appareil derrière une porte susceptible de bloquer ou d'empêcher l'ouverture de la porte de l'appareil. En cas d'appareils usagés, débranchez la fiche secteur du câble d'alimentation secteur, puis coupez ce dernier et détruisez la serrure de la porte de l'appareil de sorte qu'il soit impossible de fermer le hublot.
• Débrancher la fiche du cordon d'alimentation secteur.
• Couper le cordon d'alimentation secteur.
• Éliminez l'appareil dans le respect de l'environnement.

Vous trouverez des informations sur les circuits actuels d'élimination auprès de votre revendeur spécialisé ou de l'administration de votre commune/ville.

Cet appareil est marqué selon la directive européenne 2012/19/UE relative

directive aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une回收并处理使用过的设备，适用于欧盟国家。

19 Service après-vente

Les pièces de rechange relatives au fonctionnement de l'appareil et conformes à l'ordonnance d'écoconception correspondante sont disponibles auprès de notre service après-vente pour une durée d'au moins 10 ans à partir de la mise sur le marché de votre appareil dans l'espace économique français.

Remarque: Dans le cadre des conditions de la garantie, le recours au service après-vente est gratuit.

Pour plus d'informations sur la durée et les conditions de la garantie dans votre pays, scannez le QR code figurant sur le document joint afin d'obtenir les coordonnées du service après-vente ainsi que les conditions

de garantie, adressez-vous à notre service après-vente, votre revendeur ou consultez notre site web.

Lorsque vous contactez le service après-vente, vous avez besoin du numéro de produit (E-Nr.) et du numéro de fabrication (FD) de votre appareil. Vous trouverez les coordonnées du service après-vente en scannant le QR code figurant sur le document joint relatif aux coordonnées du service après-vente et aux conditions de garantie, ou sur notre site web.

19.1 Numéro de produit (E-Nr) et numéro de fabrication (FD)

Le numéro de série (E-Nr.) et le numéro de fabrication (FD) sont indiqués sur la plaque signalétique de l'appareil.

Selon le modèle, la plaque signalétique se trouve:

sur le côté intérieur du hublot. - sur le côté intérieur de la trappe d'entretien. au dos de l'appareil.

Pour retrouver rapidement les données de votre appareil et le nombre de téléphone du service consommateurs, n'hésitez pas à les recopier ailleurs.

20 Valeurs de consommation

Les informations suivantes sont fournies conformément au règlement de l'UE sur l'écoconception. Les valeurs données pour les programmes autres que Eco 40-60 et Lavage+ Séch. sont uniquement approximatives et ont été déterminées conformément aux normes EN60456 et EN62512 en vigueur.

Programme Charg (kg)	Durée du programme (h:min)1	Conso mma-tion énergétique (kWh/ cycle)1	Conso mma-tion d'eau (I/ cycle)1	Tempé-rature maxi-male (°C) 5 min1	Vitesse d'esso-rage (tr/min)1	Humidi-té rési-duelle (%)1
Eco 40-602	8,0 3:38	0,760	65,0 33	1400	53,00
Eco 40-602	4,0 2:48	0,415	43,0 31	1400	53,00
Eco 40-602	2,0 2:38	0,205	33 25	1400	53,00
Lavage+ Sèch.2	5,0 9:20	4,000	93,0	35	-0,1
Lavage+ Sèch.2	2,5 6:30	2,100	60,0	28	-0,1
Coton °20 °C	8,0 1:29	0,279	78,0	20	1400	53,00
Coton °240 °C	8,0 1:30	0,772	78,0	40	1400	53,00
Coton °60 °C	8,0 1:45	1,289	78,0	60	1400	53,00
Synthé-tiques °40 °C	4,0 1:27	0,560	60,0	40	1000	35,00
Mix °40 °C	8,0 1:22	0,810	78,0	40	1000	65,00
Laine °30 °C	2,0 1:00	0,330	60,0	30	600	80,00

Données techniques

Hauteur de l'ap- pareil	82,5 cm
Largeur de l'ap- pareil	59,5 cm
Profondeur de l'appareil	52,5 cm

Profondeur de 54,0 cm l'appareil avec la porte fermée

Profondeur de 97,5 cm l'appareil avec la porte ouverte

Poids 56,6 kg

Charge de linge maximale	8,0 kg
Tension secteur 220-240 V, 50 Hz
Protection minimale de l'installation	10 A
Puisance nominale	1900 W
Puisance absorbée	Mode arrêt : 0,50 W
Pression de l'eau Minimum : 100 kPa (1 bar) Maximum : 1 000 kPa (10 bars)
Longueur du tuyau d'arrivée d'eau	150 cm
Longueur du tuyau d'évacuation d'eau	120 cm
Longueur du cor-don d'alimentation secteur	150 cm
Vouss trouvezez de plus amples informations sur votre modèle sur Internet à l'adresse https://eprel.ec.europa.eu/qr/23323181. Cette adresse Internet renvoie à la base de données officielle des produits de l'UE, EPREL.

Fabriqué par BSH Hausgeräte GmbH sous la licence de marque de Siemens AG

BSH Hausgeräte GmbH

Carl-Wery-Straße 34

81739 Munich, GERMANY
