INSTRUKCJA OBSŁUGI WG46G2Z2GB SIEMENS

Wskazówki naprawy - Pralka

Informacje dotyczące dokumentu 310

1.1 Ważne informacje.... 310

1.1.1 Cel dokumentu 310

1.2 Objąśnienie symboli ostrzegawczych.... 310

1.2.1 Oznaczenie poziomów niebezpieczeństwa 310

1.2.2 Symbole ostrzegawcze....310

1.2.3 Budowa ostrzeżeń 311

1.2.4 Ogólne symbole....311

Bezpieczeństwo....

2.1 Ogólne informacje dotyczące bezpieczeństwa.... 312

2.1.1 Wszystkie sprzęty gospodarstwa domowego 312

Narzędzia i pomoce techniczne.... 313

Naprawy....314

4.1 Wymiana blatu roboczego.... 314

4.1.1 Demontaż blatu roboczego.... 314

4.1.2 Montaż blatu roboczego 314

4.2 Wymiana dozownika detergentu.... 315

4.2.1 Demontaż dozownika detergentu 315

4.2.2 Montaż dozownika detergentu 315

4.3 Wymiana uchwytu dozownika detergentu.... 316

4.3.1 Demontaż uchwytu dozownika detergentu.... 316

4.3.2 Montaż uchwytu dozownika detergentu 316

4.4 Wymiana panelu przedniego 317

4.4.1 Demontaż panelu przedniego 318

4.4.2 Montaż panelu przedniego.... 318

4.5 Wymiana drzwi.... 319

4.5.1 Demontaż drzwi 319

4.5.2 Montaż drzwi 319

4.6 Wymiana komponentów drzwiczek 320

4.6.1 Demontaż komponentów drzwiczek 320

4.6.2 Montaż komponentów drzwiczek.... 320

4.7 Wymiana osłony pompy....321

4.7.1 Demontaż osłony pompy 321

4.7.2 Montaż osłony pompy 321

4.8 Wymiana uszczelki drzwi.... 322

4.8.1 Demontaż uszczelki drzwi.... 322

4.8.2 Montaż uszczelki drzwi 322

4.9 Wymiana blokady drzwi.... 323

4.9.1 Demontaż blokady drzwi 323

4.9.2 Montaż blokady drzwi 324

4.10 Wymiana oświetlenia bębna 326

4.10.1 Demontaż oświetlenia bębna 326

4.10.2 Montaż oświetlenia bębna.... 326

4.11 Wymiana ściany przedniej 327

4.11.1 Demontaż ściany przedniej 327

4.11.2 Montaż ściany przedniej.... 328

Informacje dotyczące dokumentu

1.1 Ważne informacje

1.1.1 Cel dokumentu

Niniejsze wskazówki naprawcze mają na celu zapewnienie użytkownikowi pomocy w samodzielnej naprawie posiadanych urządzeń w sposób zgodny z obowiązującymi przepisami w sprawie ekoprojektu (stan na 03/2021).

Zawierają one informacje na temat wymiany określonych części zamiennych oraz ostrzeżenia i informacje o zagrożeniach.

W razie pytań należy się skontaktować z naszym działem serwisowym. Odpowiedzialność za szkody ponosimy tylko pod warunkiem prawidłowego stosowania się do wskazówek naprawczych.

1.2 Objąśnienie symboli ostrzegawczych

1.2.1 Oznaczenie poziomów niebezpieczeństwa

Poziom ryzyka jest określany przy pomocy symbolu oraz wyrazu. Wyraz określa poziom ryzyka.

Symbol Znaczenie
⚠ NIEBEZPIECZEŃSTWO	Bezpośrednio zagrażające niebezpieczeństwo, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do śmierci lub poważnych obrażeń.
⚠ OSTRZEŻENIE	Prawdopodobieństwo wystąpienia niebezpieczeństwa, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do śmierci lub poważnych obrażeń.
⚠ WAŻNE	Prawdopodobieństwo wystąpienia niebezpieczeństwa, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do powstania lekkich obrażeń.
UWAGA!	Ostrzeżenie dot. możliwości powstania szkody materialnej.

Tabela 1: Oznaczenie poziomów niebezpieczeństwa

1.2.2 Symbole ostrzegawcze

Symbole ostrzegawcze reprezentują graficznie źródło potencjalnego ryzyka. W poniższym dokumencie użyto następujących symboli:

Symbole ostrzegawcze Znaczenie
		Ogólne ostrzeżenie
		Niebezpieczeństwo od napięcia elektrycznego
		Ryzyko wybuchu

i Informacje dotyczące dokumentu

Symbole ostrzegawcze Znaczenie
		Ryzyko obrażeń (rozcięć)
		Ryzyko zmiażdżenia
		Ryzyko oparzenia
		Silne pole magnetyczne
		Promieniowanie nie-jonizujące

Tabela 2: Symbole ostrzegawcze

1.2.3 Budowa ostrzeżeń

Ostrzeżenia podane w dokumencie mają standardową budowę.

NIEBEZPIECZEŃSTWO

Typ i źródło ryzyka!!

Konsekwencje zignorowania.

▶ Srodki ochronne.

Kolejne ostrzeżenie wskazuje, jako źródło możliwość porażenia prądem. Wskazano czynności, które mają za zadanie ograniczenie ryzyka.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!

Zagrożenie życia poprzez porażenie prądem

Odlączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

1.2.4 Ogólne symbole

Poniższe symbole są używane w dokumentacji:

Symbol Znaczenie
[3447]		Identyfikacja specjalnej wskazówki (tekst lub grafika)
[00123456]		Identyfikacja prostej wskazówki (tylko tekst)
[00123456]		Identyfikacja linku do pliku wideo
[00123456]		Identyfikacja narzędzi
[00123456]		Identyfikacja wstępnych warunków
[00123456]		Identyfikacja warunku (jeżeli)
[00123456]		Identyfikacja rezultatu
Start Identyfikacja przycisku
[00123456] Identyfikacja numeru materiału
Status Identyfikacja wyświetlanego tekstu /		komunikatu (na wyświetlaczu)

Tabela 3: Ogólne symbole

Bezpieczeństwo

2.1 Ogólne informacje dotyczące bezpieczeństwa

2.1.1 Wszystkie sprzęty gospodarstwa domowego

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

■ Błędna naprawa części elektrycznych może spowodować porażenie prądem elektrycznym!
- Co najmniej 60 sekund przed przystąpieniem do pracy odłączyć urządzenie od sieci elektrycznej.
■ Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

Ryzyko zranienia o ostre krawędzie!

■ Używać rękawic ochronnych.

Ryzyko zmiażdżenia podczas naprawy, obsługi lub diagnozy, ze względu na ciężkie i ruchome elementy

■ Stosować obuwie ochronne.
■ Zabezpieczyć ciężkie elementy przed upadkiem.
■ Nie dotykać ruchomych elementów podczas pracy urządzenia.

Zagrożenie dla bezpieczeństwa użytkowania i działania urządzenia!

■ Używać tylko oryginalnych części zamiennych.

Ryzyko uszkodzenia komponentów wrażliwych na wyładowania elektrostatyczne (ESD)!

■ Nie dotykać modułów, włącznie ze złączami i ścieżkami przewodzącymi.

Narzędzia i pomoce techniczne

Przeznaczenie Detale Zdjęcia
Narzędzie pomocnicze[15000155]	Narzędzie do poluzowania plastikowych części
Śrubokręt typu Torx T20 z gniazdem [00340764]	100 mm, do wkrętów z trzpie-niem zabezpieczającym
Klucz dynamome-tryczny[15000441]	Klucz dynamometryczny 20 - 100 Nm
Śrubokręt z koń-cówką płaską [00340854]	Końcówka 3,5 mm x 0,6 mm x 100 mm, izolacja ochronna 1000 V AC
Śrubokręt z koń-cówką płaską [00340855]	Końcówka 5,5 mm x 1,0 mm x 125 mm, izolacja ochronna 1000 V AC
Szczypce wydłużo-ne, wygięte [00341269]	Długość 200 mm
Szczypce z nożami bocznymi [00342182]	Długość: 200 mm

Przeznaczenie Detale Zdjęcia
Klucz płasko-oczkowy[00340811]	Rozmiar klucza 10°mm, M6
Combination wrench[00340814]	Rozmiar klucza 13°mm, M8
Klucz płasko-oczkowy[00340817]	Rozmiar klucza 17 mm, M10
Klucz płasko-oczkowy[15000459]	Rozmiar klucza 16°mm, M10

Naprawy

4.1 Wymiana blatu roboczego

Pomoce specjalne

Torx Bit TX20 z dziurą Długość 152 mm, długość użytkowa [00341272] 124 mm, 1/4" mocowanie sześciokątne (6.35 mm), do wkrętów z trzpie-niem zabezpieczającym

Warunek:

Urządzenie odłączone od źródła zasilania.
Urządzenie jest odłączone od źródła wody.

4.1.1 Demontaż blatu roboczego

1. Wykręcić śruby (1).
2. Przesunąć blat roboczy w stronę tyłu urządzenia (2).
3. Podnieść blat roboczy do góry (3), aby go zdjąć.

4.1.2 Montaż blatu roboczego

Sprawdzić sposób montażu kabla. Kabel może być zakleszczony.

▶ Montaż w odwrotnej kolejności.

Naprawy

4.2 Wymiana dozownika detergentu

Warunek:

Urządzenie odłączone od źródła zasilania.
Urządzenie jest odłączone od źródła wody

4.2.1 Demontaż dozownika detergentu

1. Wysunąć dozownik detergentu.
2. 1. Nacisnąć wsuwaną część do dołu (1).
3. Wyjąć dozownik detergentu (2).

4.2.2 Montaż dozownika detergentu

▶ Montaż w odwrotnej kolejności.

Naprawy

4.3 Wymiana uchwytu dozownika detergentu

Warunek:

Urządzenie odłączone od źródła zasilania.
Urządzenie jest odłączone od źródła wody.
Dozownik detergentu został wyjęty.→315

4.3.1 Demontaż uchwytu dozownika detergentu

1. Zwolnić zatrzaski.

1. Wyjąć uchwyt dozownika detergentu.

4.3.2 Montaż uchwytu dozownika detergentu

▶ Montaż w odwrotnej kolejności.

Naprawy

4.4 Wymiana panelu przedniego

Jako producent mamy zgodnie z rozporządzeniem (UE) 2019/2023 obowiązek udostępnienia klientowi panelu przedniego jako części zamiennej wraz z instrukcją naprawy. Informujemy jednak, że przed ponownym rozpoczęciem użytkowania urządzenia po wymianie panelu przedniego konieczne jest przeprowadzenie testu bezpieczeństwa elektrotechnicznego przez wykwalifikowanego elektryka. Osoba ta musi posiadać kwalifikacje i uprawnienia wymagane zgodnie z ustawodawstwem, przepisami i normami kraju użytkowania.

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

Niebezpieczeństwo utraty życia wskutek porażenia prądem elektrycznym w przypadku nieprawidłowej naprawy

- Części elektryczne powinny być naprawiane przez wykwalifikowanych elektryków.

Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

OSTRZEŻENIE

Możliwość wyślizgnięcia się przechylonego urządzenia! Złamania kości / zmiażdżenia

Zabezpieczyć urządzenia przed wyślizgnięciem.

WAŻNE

Ostre krawędzie obudowy!

Rany cięte

Zawsze używaj rękawic ochronnych.

WAŻNE

Niebezpieczeństwo spadnięcia części po wykręceniu śrub!

Zranienie przez spadające części.

Zabezpieczyć część przed spadnięciem.

Niebezpieczeństwo spadnięcia części po wykręceniu śrub!

Uszkodzenie innych części urządzenia albo pomieszczenia mieszkalnego, np. podłogi.

Zabezpieczyć część przed spadnięciem.

Warunek:

Urządzenie odłączone od źródła zasilania.

Urządzenie jest odłączone od źródła wody.

Blat roboczy został zdemontowany.→314

Dozownik detergentu został wyjęty.→315

Naprawy

4.4.1 Demontaż panelu przedniego

1. 1. Wykręcić śruby (1).
2. Zwolnić zatrzask (2, 3).

1. Odłączyć wtyk modułu sterującego.
2. Zdjąć panel przedni.

4.4.2 Montaż panelu przedniego

Sprawdzić sposób montażu kabla. Kabel może być zakleszczony.

▶ Montaż w odwrotnej kolejności.

Naprawy

4.5 Wymiana drzwi

WAŻNE

Odsłonięty zawias!

Zmiazdżenie / uwieżienie palca

▶ Nie wkładać rąk pod zawiasy.

- Zawsze używaj rękawic ochronnych.

WAŻNE

Niebezpieczeństwo spadnięcia części po wykręceniu śrub!

anienie przez spadające części

- Zabezpieczyć część przed spadnięciem.

UWAGA!

Niebezpieczeństwo spadnięcia części po wykręceniu śrub!

Uszkodzenie innych części urządzenia albo pomieszczenia mieszkalne-

, np. podłogi.

Zabezpieczyć część przed spadnięciem.

Warunek:

Urządzenie odłączone od źródła zasilania.
Urządzenie jest odłączone od źródła wody.
Drzwiczki są otwarte.

4.5.1 Demontaż drzwi

1. Wykręcić śruby (1).

1. Wyjąć drzwiczki do góry.

4.5.2 Montaż drzwi

▶ Montaż w odwrotnej kolejności.

Naprawy

4.6 Wymiana komponentów drzwiczek

OSTRZEŻENIE Ciężkie i ruchome elementy! Rzyzyko zmiażdżenia części ciała i styki przez ciężkie i ruchome elem- ► Stosować obuwie ochronne ► Zabezpieczyć ciężkie elem- ► Nie dotykać ruchomych ele

Warunek:

Urządzenie odłączone od źródła zasilania.
Urządzenie jest odłączone od źródła wody.
Drzwi zostały zdemontowane.→319

4.6.1 Demontaż komponentów drzwiczek

Zdemontować drzwiczki od zewnątrz do wewnątrz.

4.6.2 Montaż komponentów drzwiczek

▶ Montaż w odwrotnej kolejności.

Naprawy

4.7 Wymiana osłony pompy

Warunek:

Urządzenie odłączone od źródła zasilania.
Urządzenie jest odłączone od źródła wody.

4.7.1 Demontaż osłony pompy

1. Otworzyć osłone pompy.

4.7.2 Montaż osłony pompy

▶ Montaż w odwrotnej kolejności.

Naprawy

4.8 Wymiana uszczelki drzwi

WAŻNE

Ostre krawędzie obudowy!

Rany cięte

Zawsze używaj rękawic ochronnych.

WAŻNE

Niebezpieczeństwo spadnięcia części po wykręceniu śrub!

Zranienie przez spadające części.

Zabezpieczyć część przed spadnięciem.

Niebezpieczeństwo spadnięcia części po wykręceniu śrub!

Uszkodzenie innych części urządzenia albo pomieszczenia mieszkalnego, np. podłogi.

Zabezpieczyć część przed spadnięciem.

Warunek:

Urządzenie odłączone od źródła zasilania.

Urządzenie jest odłączone od źródła wody.

Urządzenie jest swobodnie dostępne.

Blat roboczy został zdemontowany.→314

Dozownik detergentu został wyjęty.→315

Panel przedni został zdemontowany.→318

Drzwi zostały zdemontowane.→319

Pokrywa pompy została zdjęcia.→321

Ściana przednia została zdemontowana.→327

Oświetlenie bębna zostało zdemontowane (opcjonalne).→326

4.8.1 Demontaż uszczelki drzwi

1. Rozłączyć wszystkie połączenia węży.

2. Wyjąć uszczelkę drzwiczek.

4.8.2 Montaż uszczelki drzwi

OSTRZEŻENIE

Niebezpieczeństwo spadnięcia części wskutek nieprawidłowego montażu!

Zranienie lub uszkodzenie urządzenia.

Dokręcić pierścień naprężający uszczelki otworu pralki momentem obrotowym 3,4 Nm.

▶ Montaż w odwrotnej kolejności.

Naprawy

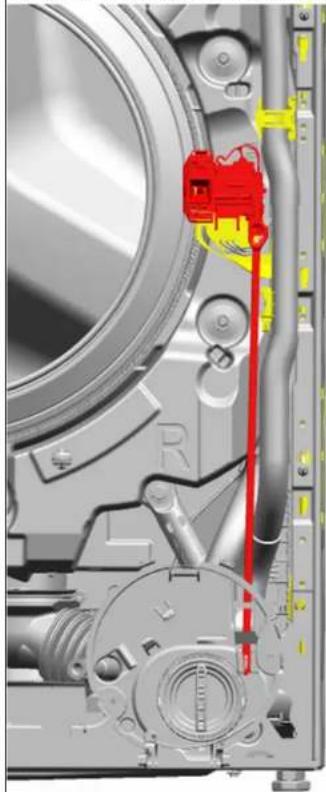

4.9 Wymiana blokady drzwi

Jako producent mamy zgodnie z rozporządzeniem (UE) 2019/2023 obowiązek udostępnienia klientowi zamka drzwiczek jako części zamiennej wraz z instrukcją naprawy. Informujemy jednak, że przed pononymn rozpoczęciem użytkowania urządzenia po wymianie drzwiczek konieczne jest przeprowadzenie testu bezpieczeństwa elektrotechnicznego przez wykwalifikowanego elektryka. Osoba ta musi posiadać kwalifikacje i uprawnienia wymagane zgodnie z ustawodawstwem, przepisami i normami kraju użytkowania.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

Niebezpieczeństwo utraty życia wskutek porażenia prądem elektrycznym w przypadku nieprawidłowej naprawy

- Części elektryczne powinny być naprawiane przez wykwalifikowanych elektryków.

Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

OSTRZEŻENIE

Możliwość wyślizgnięcia się przechylonego urządzenia! Złamania kości / zmiażdżenia

- Zabezpieczyć urządzenia przed wyślizgnięciem.

⚠️ WAŻNE

Ostre krawędzie obudowy!

Rany ciete

Zawsze używaj rękawic ochronnych.

⚠️ WAŻNE

Niebezpieczeństwo spadnięcia części po wykręceniu śrub! Zranienie przez spadające części.

Zabezpieczyć część przed spadnięciem.

UWAGAI

Niebezpieczeństwo spadnięcia części po wykręceniu śrub! Uszkodzenie innych części urządzenia albo pomieszczenia mieszkalnego, np. podłogi.

Zabezpieczyć część przed spadnięciem.

Warunek:

Urządzenie odłączone od źródła zasilania.
Urządzenie jest odłączone od źródła wody.
Urządzenie jest swobodnie dostępne.
Blat roboczy został zdemontowany.→314
Dozownik detergentu został wyjęty.→315
Panel przedni został zdemontowany.→318
Drzwi zostały zdemontowane.→319
√ Pierścień napreżający został zdemontowany.
Została wyjęta uszczelka drzwiczek.→322
Pokrywa pompy została zdjęcia.→321
Ściana przednia została zdemontowana.→327

4.9.1 Demontaż blokady drzwi

1. Odłączyć wtyczkę zamka drzwiczek.
2. Zwolnić blokadę drzwi.

1. Wyjąć blokadę drzwi.

4.9.2 Montaż blokady drzwi

i

Blokada drzwiczek musi się znajdować w poprawnej pozycji w celu zapewnienia możliwości awaryjnego otwarcia drzwiczek urządzenia.

▶ Montaż w odwrotnej kolejności.

Naprawy

4.10 Wymiana oświetlenia bębna

Możliwość wyślizgnięcia się przechylonego urządzenia! Złamania kości / zmiażdżenia

- Zabezpieczyć urządzenia przed wyślizgnięciem.

Ostre krawędzie obudowy! Rany cięte

Zawsze używaj rękawic ochronnych.

Niebezpieczeństwo spadnięcia części po wykręceniu śrub! Zranienie przez spadające części.

- Zabezpieczyć część przed spadnięciem.

Niebezpieczeństwo spadnięcia części po wykręceniu śrub! Uszkodzenie innych części urządzenia albo pomieszczenia mieszkalnego, np. podłogi.

Zabezpieczyć część przed spadnięciem.

Warunek:

Urządzenie odłączone od źródła zasilania.
Urządzenie jest odłączone od źródła wody.
Urządzenie jest swobodnie dostępne.
Blat roboczy został zdemontowany.→314
Dozownik detergentu został wyjęty.→315
Panel przedni został zdemontowany.→318

4.10.1 Demontaż oświetlenia bębna

1. Wyciągnąć uchwyt oświetlenia bębna z urządzenia.
2. Rozłączyć złącza elektryczne.
3. Wyjąć oświetlenie bębna z uchwytu oświetlenia bębna.

4.10.2 Montaż oświetlenia bębna

Sprawdzić sposób montażu kabla. Kabel może być zakleszczony.

▶ Montaż w odwrotnej kolejności.

Naprawy

4.11 Wymiana ściany przedniej

Możliwość wyślizgnięcia się przechylonego urządzenia!

Złamania kości / zmiażdżenia

Zabezpieczyć urządzenia przed wyślizgnięciem.

Ostre krawędzie obudowy!

Rany ciete

Zawsze używaj rękawic ochronnych.

Niebezpieczeństwo spadnięcia części po wykręceniu śrub!

Zranienie przez spadające części.

Zabezpieczyć część przed spadnięciem.

Niebezpieczeństwo spadnięcia części po wykręceniu śrub!

Uszkodzenie innych części urządzenia albo pomieszczenia mieszkalnego, np. podlogi.

Zabezpieczyć część przed spadnięciem.

Warunek:

Urządzenie odłączone od źródła zasilania.
Urządzenie jest odłączone od źródła wody.
Urządzenie jest swobodnie dostępne.
Blat roboczy został zdemontowany. - 314
Dozownik detergentu został wyjęty. - 315
Panel przedni został zdemontowany. . 318
Drzwi zostały zdemontowane. → 319
Pokrywa pompy została zdjęcia. → 321
√ Pierścień napreżający został zdemontowany.
Uszczelka drzwiczek została poluzowana w przedniej części,
Oświetlenie bębna zostało zdemontowane (opcjonalne). . 326

4.11.1 Demontaż ściany przedniej

1. Podnieść przednią część urządzenia.
2. Wykręcić dolne śruby (1).

1. Wykręcić przednie śruby zaczynając od dołu i kończąc u góry (2, 3).

1. Zdjąć panel przedni.

4.11.2 Montaż ściany przedniej

▶ Montaż w odwrotnej kolejności.
