InSight S485 - Caméra de surveillance TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance réseau
Marque	TP-Link
Modèle	InSight S485
Résolution	4 Mpx (2560 x 1440)
Vision nocturne	Infrarouge jusqu'à 30 mètres
Angle de vue	Horizontal : 90°, Vertical : 50°
Alimentation	12 V CC ou PoE (802.3af/at)
Connectivité	Ethernet 10/100 Mbps
Fonctions principales	Détection de mouvement, enregistrement continu, accès à distance via application VIGI ou navigateur Web
Installation	Montage mural ou au plafond, alimentation PoE ou adaptateur secteur
Utilisation	Intérieure ou extérieure (classe IP66)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Protection par mot de passe, chiffrement des flux vidéo
Garantie	Garantie limitée de 2 ans
Poids	340 g
Dimensions	67 x 67 x 150 mm

FOIRE AUX QUESTIONS - InSight S485 TP-LINK

Comment brancher la caméra InSight S485 ?

Connectez-la au réseau via un câble Ethernet. L'alimentation peut être fournie par un adaptateur 12 V CC ou par PoE via un switch compatible. Suivez le schéma du guide de démarrage rapide inclus.

Comment accéder à la caméra à distance ?

Utilisez l'application VIGI sur votre smartphone ou un navigateur Web. Créez un compte TP-Link, puis ajoutez la caméra en suivant les instructions. Assurez-vous que la caméra est connectée à Internet.

La caméra ne se connecte pas au réseau, que faire ?

Vérifiez que le câble Ethernet est bien branché et que le voyant réseau est allumé. Redémarrez la caméra et votre routeur. Assurez-vous que le DHCP est activé sur votre réseau.

Comment réinitialiser la caméra aux paramètres d'usine ?

Maintenez enfoncé le bouton Réinitialiser (situé sous la caméra) pendant environ 10 secondes jusqu'à ce que le voyant clignote. La caméra redémarrera et tous les réglages seront effacés.

Puis-je utiliser la caméra avec un NVR d'une autre marque ?

Oui, activez d'abord la caméra avec l'application VIGI ou le gestionnaire de sécurité VIGI, puis ajoutez-la dans votre NVR tiers en suivant le manuel de ce dernier. La caméra supporte les protocoles ONVIF.

Quelle est la résolution maximale de la caméra ?

La résolution maximale est de 2560 x 1440 pixels (4 Mpx), offrant une image nette et détaillée.

Comment nettoyer la caméra ?

Utilisez un chiffon doux et sec pour essuyer l'objectif et le boîtier. Évitez les produits abrasifs ou liquides. Pour les modèles extérieurs, rincez à l'eau claire si nécessaire et séchez avec un chiffon.

La caméra détecte-t-elle les mouvements ?

Oui, elle dispose d'une détection de mouvement intégrée. Vous pouvez configurer des alertes et des zones de détection via l'application VIGI ou le logiciel VIGI Security Manager.

Quelle est la portée de la vision nocturne ?

La vision nocturne infrarouge a une portée allant jusqu'à 30 mètres, permettant une surveillance efficace même dans l'obscurité totale.

Que faire si j'oublie le mot de passe de la caméra ?

Réinitialisez la caméra aux paramètres d'usine (voir question correspondante). Ensuite, créez un nouveau mot de passe lors de l'activation. Pour les NVR, contactez le support TP-Link si nécessaire.

MODE D'EMPLOI InSight S485 TP-LINK

Montez votre caméra selon les schémas du guide de démarrage rapide inclus dans le package.

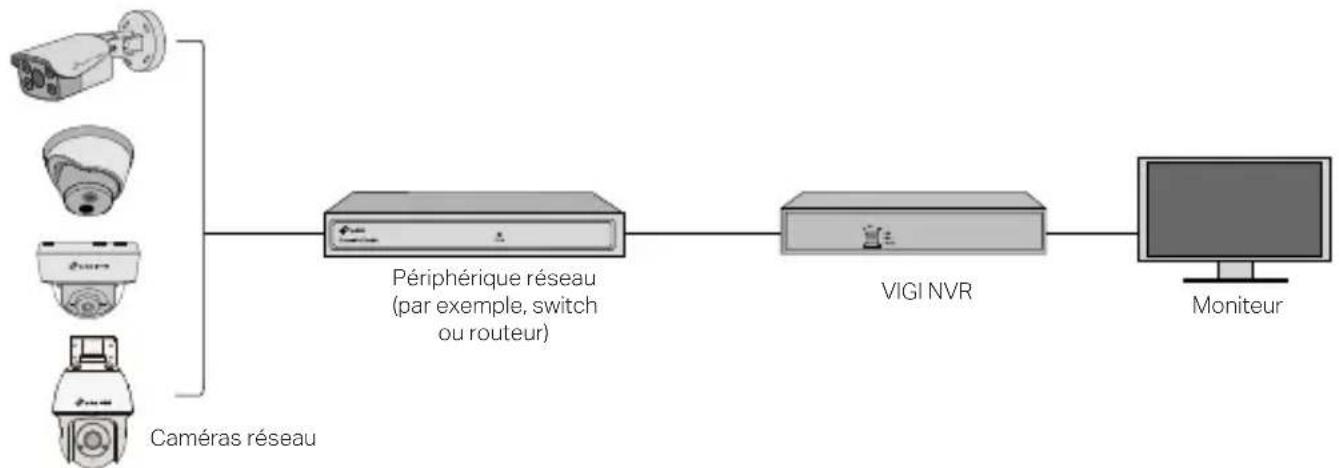

Utilisez votre caméra avec un NVR

La caméra fonctionne avec un NVR pour une administration et un accès centralisé plus faciles. Ici, nous utilisons un NVR VIGI comme exemple.

1 Connectez vos caméras au même réseau que votre NVR (comme illustré ci-dessus).
2 Mettez vos caméras sous tension avec l'alimentation PoE ou une alimentation externe.
Remarque : l'alimentation électrique standard de la caméra est de 12 V CC ou PoE (802.3af/at). La source

Français

d'alimentation doit être conforme à la classe de source d'alimentation 2 (PS2) ou à la source d'alimentation limitée (LPS) de la norme CEI 62368-1. Certains modèles ne prennent pas en charge l'alimentation CC. Vous pouvez consulter les spécifications détaillées sur la page du produit à l'adresse https://www.tp-link.com/.

3 Configurez vos caméras pour le NVR.

Avant de commencer, assurez-vous que le NVR fonctionne correctement.

1) Accédez à la page d'administration du NVR, cliquez avec le bouton droit sur l'écran, puis cliquez sur Ajouter une Caméra.
2) Sélectionnez votre caméra et cliquez sur + pour ajouter votre caméra directement. Si vous avez désactivé Plug & Play sur votre NVR, créez un mot de passe ou utilisez un mot de passe prédéfini pour votre caméra.

Terminé !

Vous pouvez désormais visualiser les vidéos en direct et administrer les caméras.

Utilisation de vos caméras avec d'autres marques de NVR

1 Allumez vos caméras et connectez-les au réseau.
2 Activez la caméra à l'aide de VIGI Security Manager ou de l'application VIGI (reportez-vous à la section suivante).
3 Reportez-vous au manuel d'utilisation du NVR pour ajouter des caméras.

Plus de méthodes d'administration

Vous pouvez également accéder à vos caméras et les administrer via l'une des méthodes ci-dessous.

Méthode 1: via l'application VIGI

Visualisez à distance la vidéo en direct, administrez les caméras et recevez des alertes instantanées.

1 Téléchargez et installez l'application VIGI.

2 Ouvrez l'application VIGI et connectez-vous avec votre identifiant TP-Link. Si vous n'avez pas de compte, inscrivez-vous d'abord.

3 Appuyez sur le bouton + en haut à droite et suivez les instructions de l'application pour activer et ajouter vos caméras.

Méthode 2: via un navigateur Web

Remarque : certains modèles ne prennent pas en charge la gestion Web. Vous pouvez consulter les spécifications détaillées sur la page du produit à l'adresse https://www.tp-link.com/.

Visualisez la vidéo en direct et modifiez les paramètres de la caméra via un navigateur Web.

Français

1 Trouvez l'adresse IP de la caméra sur la page client de votre routeur/Box.
2 Sur votre ordinateur local, ouvrez un navigateur Web et saisissez l'adresse IP de la caméra https:// (https://192.168.0.60 par défaut).
3 Sélectionnez votre pays/région et votre fuseau horaire.
4 Définissez un mot de passe pour activer la caméra.

Fait. Vous pouvez afficher la vidéo en direct sur la page Aperçu et accéder à la page Paramètres pour modifier les paramètres de la caméra.

Méthode 3: via le gestionnaire de sécurité VIGI (Windows uniquement)

Regardez la vidéo en direct et modifiez les paramètres de la caméra sur votre ordinateur.

1 Téléchargez VIGI Security Manager sur votre ordinateur depuis :
https://www.tp-link.com/download-center/
2 Installez VIGI Security Manager et ouvrez-le.
3 Les caméras sur le même réseau que votre ordinateur peuvent être détectées automatiquement. Accédez à Paramètres > Appareils découverts, cliquez sur + Ajouter pour activer vos caméras découvertes en définissant des mots de passe et suivez les instructions pour ajouter vos caméras.

Pour les réponses aux questions fréquentes, consultez :

https://www.tp-link.com/support/faq/2850/

Français: Informations de sécurité

• N'essayez pas de démonter, réparer ou modifier l'appareil. Si vous avez besoin de service, veuillez nous contacter.
• Ne pas utiliser une alimentation endommagée ou un cordon USB pour recharger l'appareil.
• Ne pas utiliser d'alimentation différente de celle recommandée.

Pour caméra intérieure

- Gardez l'appareil éloigné de l'eau, du feu, de l'humidité ou des environnements chauds.

- L'adaptateur doit être installé près de l'équipement et doit être facilement accessible.

Pour caméra extérieure

- Gardez l'appareil loin du feu ou des environnements chauds. NE PAS immerger dans l'eau ou tout autre liquide.

• L'adaptateur doit être facilement accessible.

Merci de lire et suivre les informations de sécurité ci-dessus pour utiliser l'appareil. Nous ne pouvons garantir qu'aucun dommage ou incident ne se produira en cas d'utilisation impropre de l'appareil. Utiliser cet appareil avec précautions et procéder à vos risques et périls.

TP-Link par la présente déclare que cet appareil est conforme aux exigences essentielles et autres dispositions pertinentes des directives 2014/30/UE, 2014/35/UE, 2011/65/UE et (UE)2015/863.

La déclaration CE de conformité originelle peut être trouvée à l'adresse https://www.tp-link.com/en/ce.

Italiano:

Français: Garantie limitée TP-Link

Concerne les produits de marque TP-Link uniquement. Pour plus d'informations sur la garantie, veuillez visiter le site : www.tp-link.fr/support

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-Link garanti les matériels marqués TP-Link, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons,

s'ils sont utilisés normalement et selon les prescriptions de TP-Link, pour une durée : inscrite sur l'emballage du produit ; à compter de la date d'achat par l'utilisateur final.
