Type de produit	Routeur WiFi double bande BE3600 (WiFi 7)
Marque	ASUS
Modèle	ZenWiFi BD4
Dimensions (approx.)	100 x 100 x 100 mm
Poids (approx.)	300 g
Alimentation	Adaptateur secteur 12 V / 1,5 A (CC)
Bandes de fréquences	2,4 GHz et 5 GHz
Normes WiFi	IEEE 802.11a/b/g/n/ac/ax
Ports	2 ports 2,5 GbE (détection automatique WAN/LAN)
Fonctions principales	Routeur, point d'accès, nœud AiMesh, réseau invité, contrôle parental, QoS, pare-feu, AiProtection, VPN, IPv6
Sécurité WiFi	WPA2/WPA3-Personal, WPA-Enterprise, WPS, filtrage MAC
Gestion	Interface web (http://www.asusrouter.com), application ASUS Router
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	50 % à 90 %
Entretien et nettoyage	Débrancher l'alimentation, essuyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité d'utilisation	Ne pas exposer à l'humidité, ne pas ouvrir le boîtier, utiliser uniquement l'adaptateur fourni, respecter les distances avec les implants médicaux.
Contenu de la boîte	Routeur ZenWiFi BD4, adaptateur secteur, câble RJ-45, guide de démarrage rapide, carte de garantie

FOIRE AUX QUESTIONS - ZenWiFi BD4 ASUS

Comment configurer le routeur ASUS ZenWiFi BD4 pour la première fois ?

Branchez le routeur et connectez votre ordinateur à l'un des ports 2.5GbE ou au réseau WiFi (SSID par défaut : ASUS_XX). Ouvrez un navigateur et allez à http://www.asusrouter.com. L'assistant de configuration vous guidera pour choisir le type de connexion internet (IP dynamique, PPPoE, etc.) et définir un mot de passe administrateur ainsi que le nom du réseau WiFi (SSID) et la clé de sécurité.

Que faire si j'ai oublié le mot de passe de connexion à l'interface d'administration ?

Vous devez réinitialiser le routeur aux paramètres d'usine. Maintenez enfoncé le bouton Reset à l'arrière pendant environ 10 secondes jusqu'à ce que le voyant clignote. Ensuite, connectez-vous avec les identifiants par défaut (admin/admin) et refaites la configuration.

Comment connecter un appareil au réseau WiFi du ZenWiFi BD4 ?

Sur votre appareil, activez le WiFi et recherchez les réseaux disponibles. Sélectionnez le SSID que vous avez configuré (par défaut : ASUS_XX). Entrez la clé de sécurité WiFi (mot de passe) que vous avez définie lors de la configuration initiale. Si vous ne l'avez pas modifiée, elle se trouve sur l'étiquette du routeur.

Comment mettre à jour le firmware du routeur ?

Connectez-vous à l'interface d'administration (http://www.asusrouter.com). Allez dans Paramètres avancés > Administration > Mise à jour du firmware. Cliquez sur Vérifier pour rechercher une mise à jour. Si disponible, téléchargez le fichier depuis le site ASUS, puis cliquez sur Charger pour l'installer. Ne coupez pas l'alimentation pendant la mise à jour.

Comment configurer un réseau invité ?

Dans l'interface d'administration, allez dans Général > Réseau > Réseau invité. Cliquez sur Ajouter un réseau, choisissez Réseau invité, donnez un nom (SSID) et une clé de sécurité. Vous pouvez limiter la bande passante ou restreindre l'accès au réseau local. Cliquez sur Appliquer.

Comment activer le contrôle parental ?

Dans l'interface, allez dans Général > Contrôle parental. Activez le filtrage de sites et d'applications en cliquant sur Oui et acceptez la licence. Sélectionnez un client dans la liste, choisissez les catégories à filtrer (Adulte, Streaming, etc.), puis cliquez sur + pour ajouter le profil. Vous pouvez aussi planifier les horaires d'accès dans l'onglet Planification horaire.

Le routeur chauffe-t-il normalement ?

Oui, il est normal que le routeur chauffe légèrement pendant le fonctionnement. Assurez-vous qu'il est placé dans un endroit bien ventilé, à l'abri de la lumière directe du soleil et loin d'autres sources de chaleur. Si la température devient excessive (au-delà de 40°C ambiants), vérifiez que les orifices de ventilation ne sont pas obstrués.

Comment réinitialiser le routeur aux paramètres d'usine ?

Deux méthodes : 1) Via l'interface : allez dans Paramètres avancés > Administration > Restauration/Sauvegarde/Transfert de paramètres et cliquez sur Restaurer. 2) Par bouton physique : maintenez enfoncé le bouton Reset à l'arrière du routeur pendant environ 10 secondes jusqu'à ce que le voyant clignote, puis relâchez. Les paramètres seront rétablis.

Pourquoi mon appareil ne se connecte-t-il pas à la bande 5 GHz ?

Vérifiez d'abord que votre appareil est compatible avec la bande 5 GHz. Si c'est le cas, assurez-vous que le SSID de la bande 5 GHz est visible (non masqué) dans les paramètres WiFi. Vous pouvez également essayer de changer le canal dans Paramètres avancés > WiFi > Professionnel pour éviter les interférences.

Comment sécuriser mon réseau WiFi ?

Dans l'interface, allez dans Général > Carte du réseau et cliquez sur le réseau (2,4 GHz ou 5 GHz). Choisissez une méthode d'authentification comme WPA2/WPA3-Personal et définissez une clé de sécurité forte (au moins 8 caractères, mélange de lettres, chiffres et symboles). Activez également le pare-feu et utilisez AiProtection pour une protection avancée.

MODE D'EMPLOI ZenWiFi BD4 ASUS

Manuel de l'utilisateur

ZenWiFi BD4ZenWiFi B

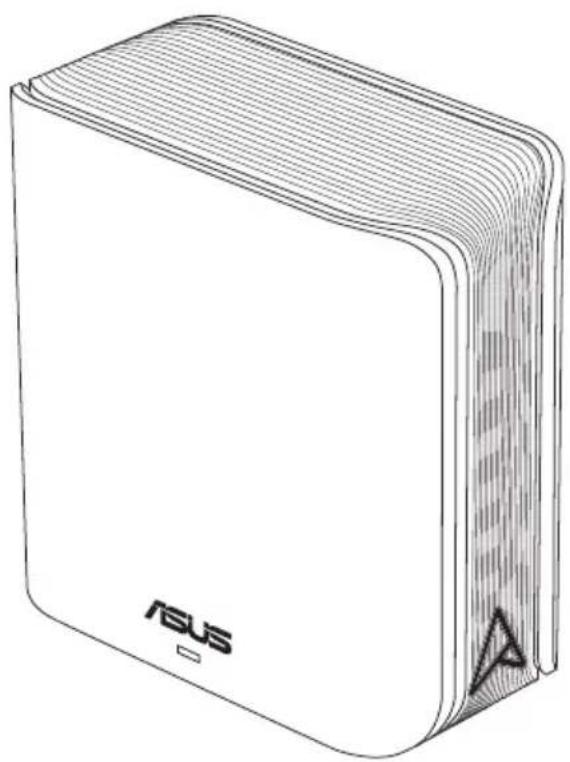

Routeur à double bande BE3600 Routeur à dou

Copyright © 2024 ASUSTeK Computer Inc. Tous droits réservés.

Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être reproduit, transmis, transcrit, stocké dans un système de restitution, ou traduit dans quelque langue que ce soit sous quelque forme ou quelque moyen que ce soit, à l'exception de la documentation conservée par l'acheteur dans un but de sauvegarde, sans la permission écrite expresse de ASUSTeK Computer Inc ("ASUS").

La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modifié ou altéré, à moins que cette réparation, modification ou altération ne soit autorisée par écrit par ASUS ; ou (2) si le numéro de série du produit est dégradé ou manquant.

ASUS fournit ce manuel "en l'état" sans garantie d'aucune sorte, explicite ou implicite, y compris, mais non limité aux garanties implicites ou aux conditions de commerciabilité ou d'adéquation à un but particulier. En aucun cas ASUS, ses directeurs, ses cadres, ses employés ou ses agents ne peuvent être tenus responsables des dégâts indirects, spéciaux, accidentels ou consécutifs (y compris les dégâts pour manque à gagner, pertes de profits, perte de jouissance ou de données, interruption professionnelle ou assimilé), même si ASUS a été prévenu de la possibilité de tels dégâts découlant de tout défaut ou erreur dans le présent manuel ou produit.

Les spécifications et les informations contenues dans ce manuel sont fournies à titre indicatif seulement et sont sujettes à des modifications sans préavis, et ne doivent pas être interprétées comme un engagement de la part d'ASUS. ASUS n'est en aucun cas responsable d'éventuelles erreurs ou inexactitudes présentes dans ce manuel, y compris les produits et les logiciels qui y sont décrits.

Les noms des produits et des sociétés qui apparaissent dans le présent manuel peuvent être, ou non, des marques commerciales déposées, ou sujets à copyrights pour leurs sociétés respectives, et ne sont utilisés qu'à des fins d'identification ou d'explication, et au seul bénéfice des propriétaires, sans volonté d'infraction.

Table des matières

1 Présentation de votre routeur WiFi

1.1 Bienvenue!......6
1.2 Contenu de la boîte....6
1.3 Votre routeur WiFi 7
1.4 Placer le routeur WiFi 8
1.5 Pré-requis 9

2 Prise en main

2.1 Configurer le routeur....10

A. Connexion filaire....11
B. Connexion WiFi....12

2.2 Configuration internet rapide avec auto-détection .....14

2.3 Connexion à un réseau WiFi....16

3 Configurer les paramètres généraux et avancés

3.1 Se connecter à l'interface de gestion....17

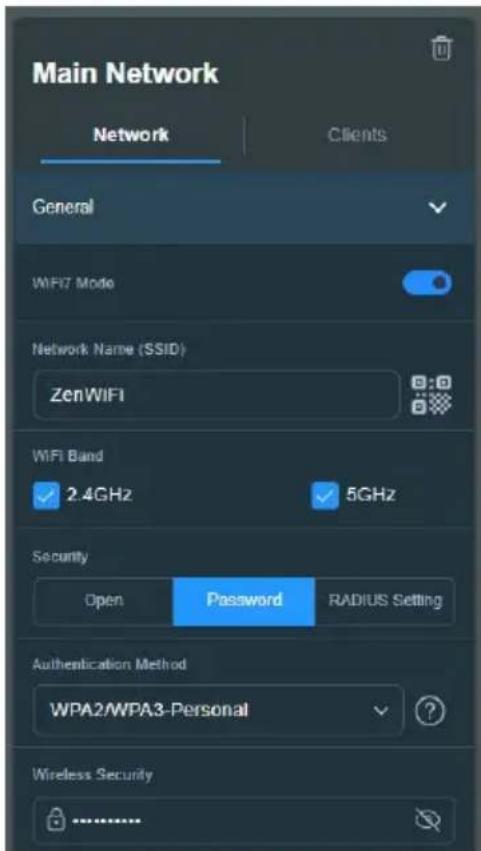

3.1.1 Configurer les paramètres de sécurité WiFi....19

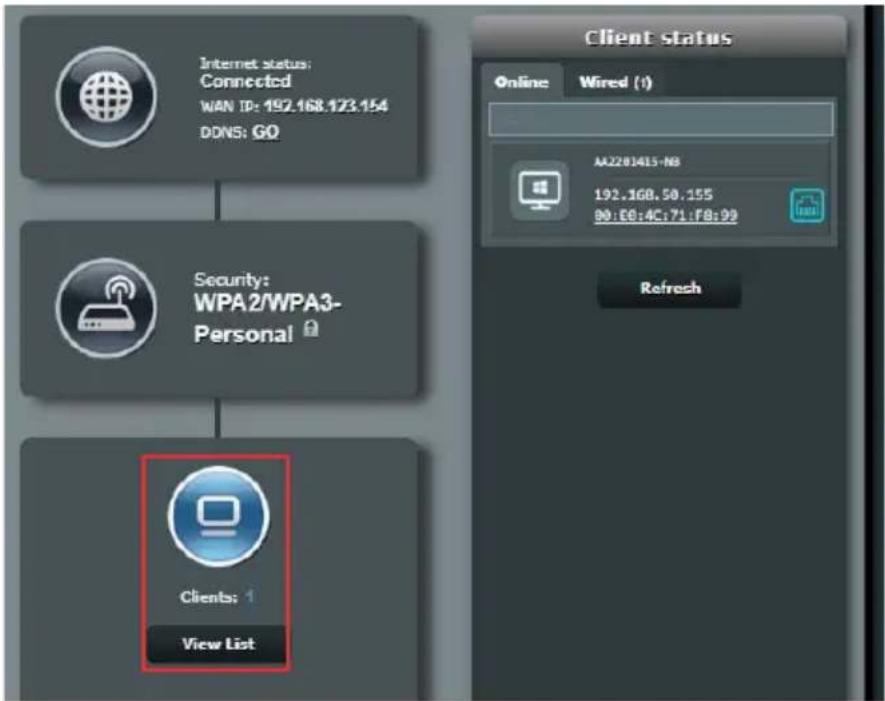

3.1.2 Gérer les clients du réseau....20

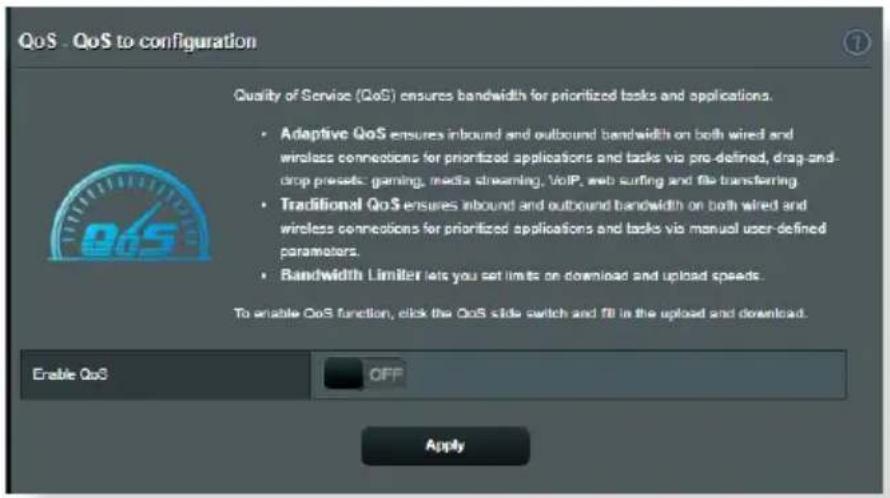

3.2.1 Gérer le service QoS (Qualité de service)....21

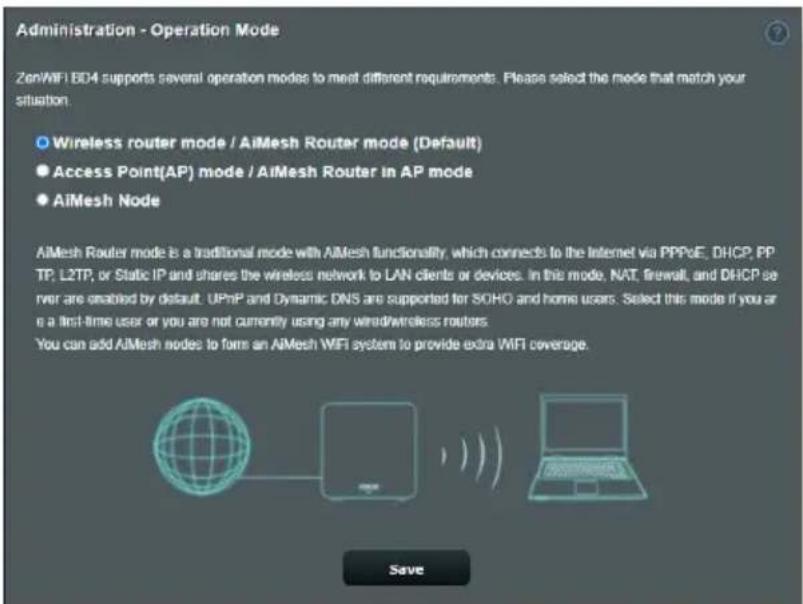

3.3.1 Mode de fonctionnement....24
3.3.2 Système 25

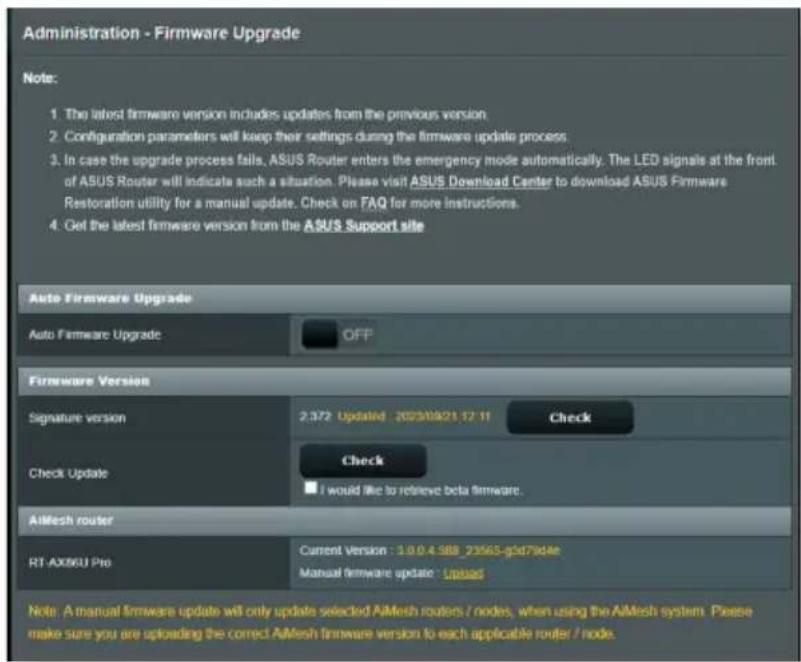

3.3.3 Mise à jour du firmware 26

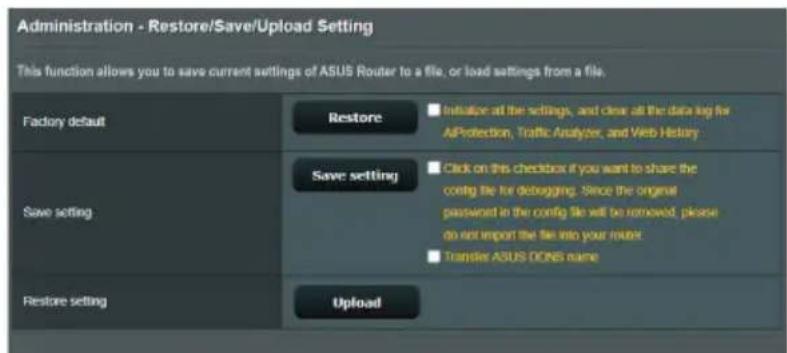

3.3.4 Restauration/Sauvegarde/Transfert de paramètres.....26

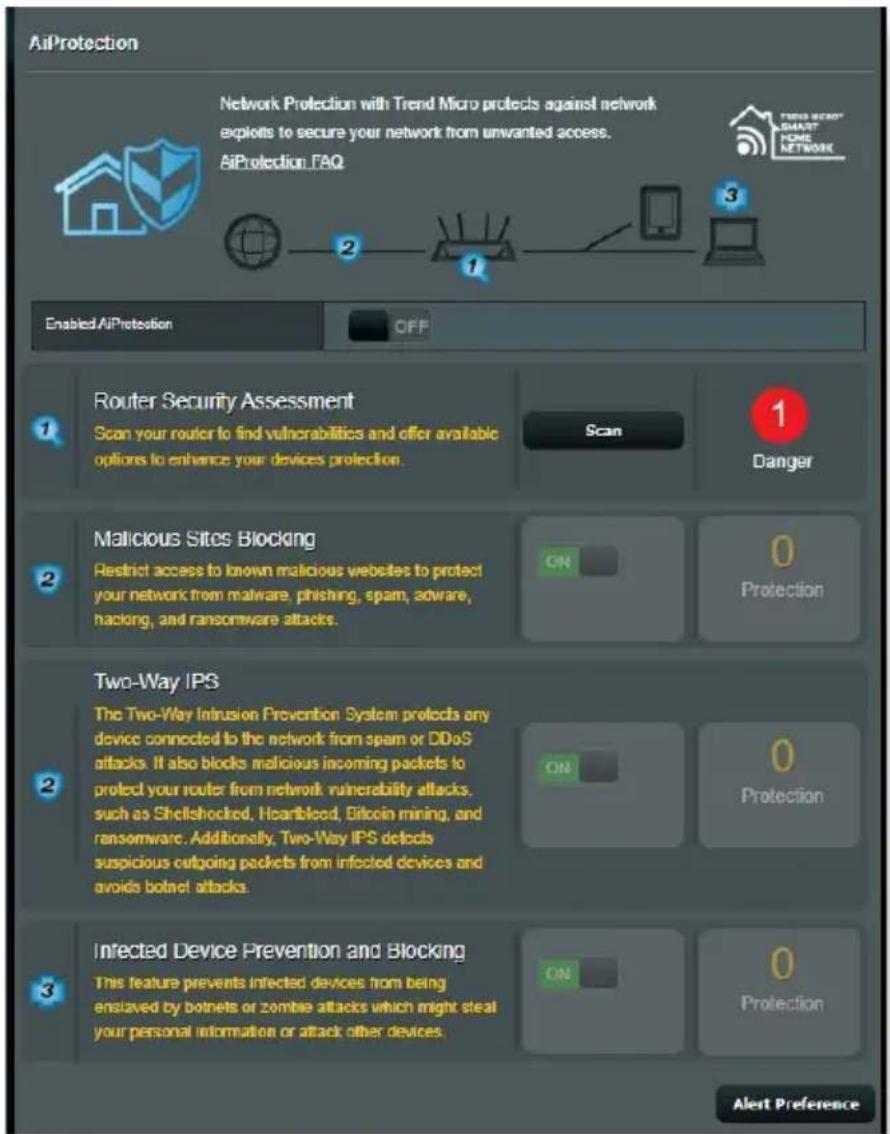

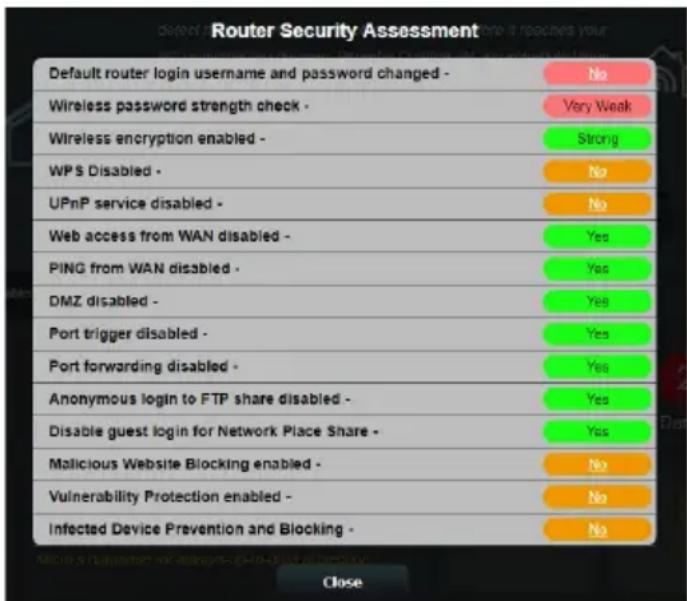

3.4.1 Protection du réseau....27

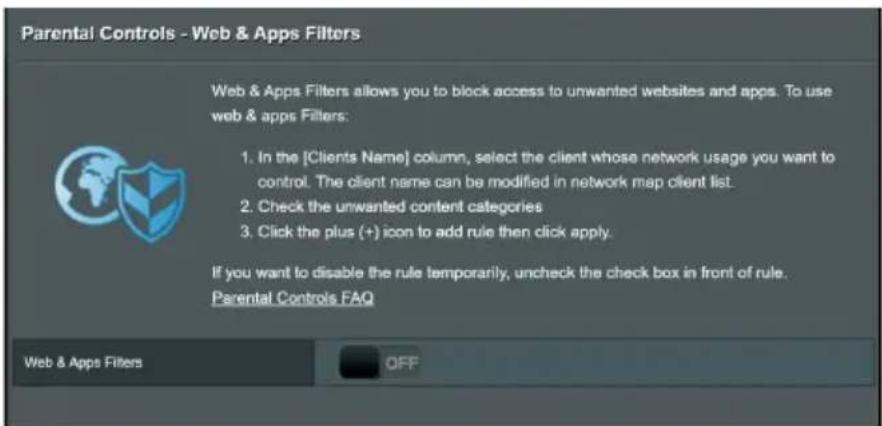

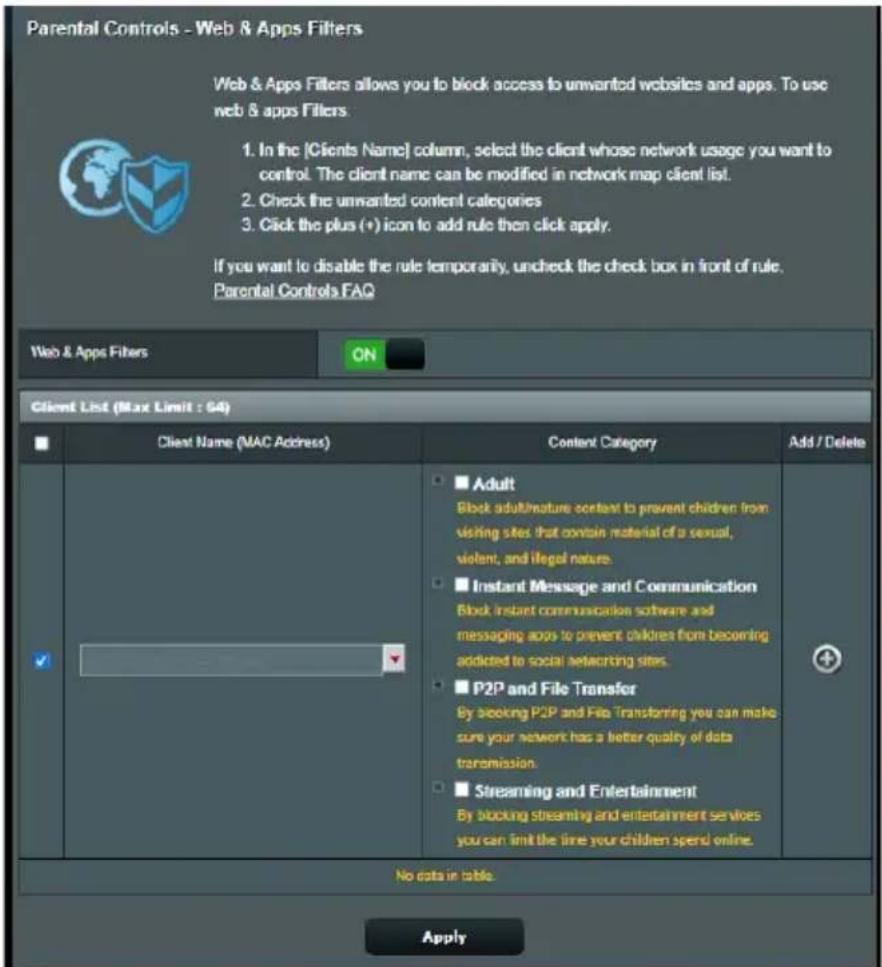

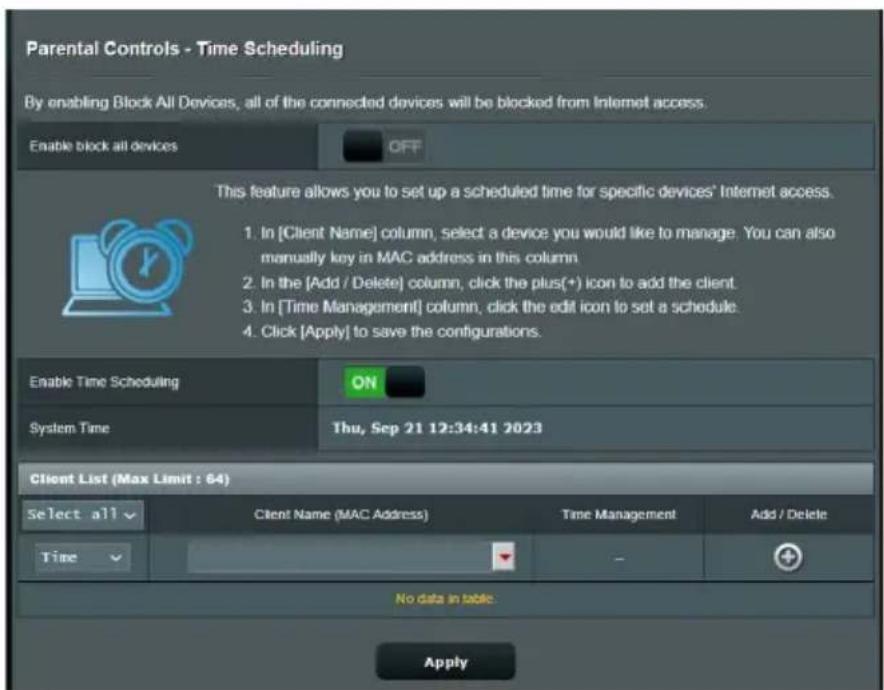

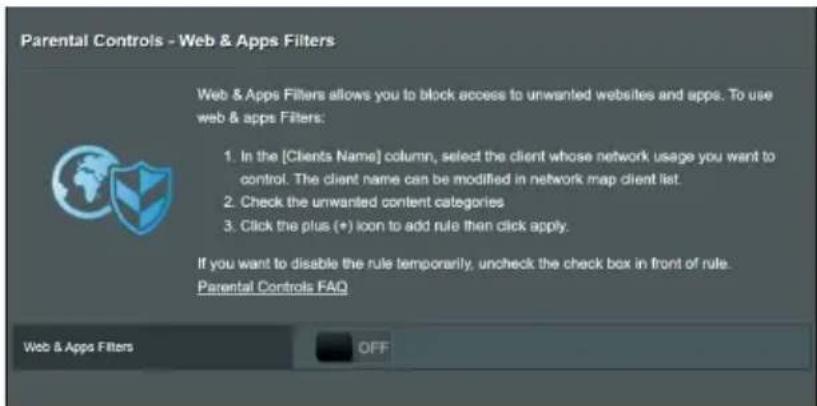

3.4.2 Configurer le contrôle parental ....31

3.5 Pare-feu....34

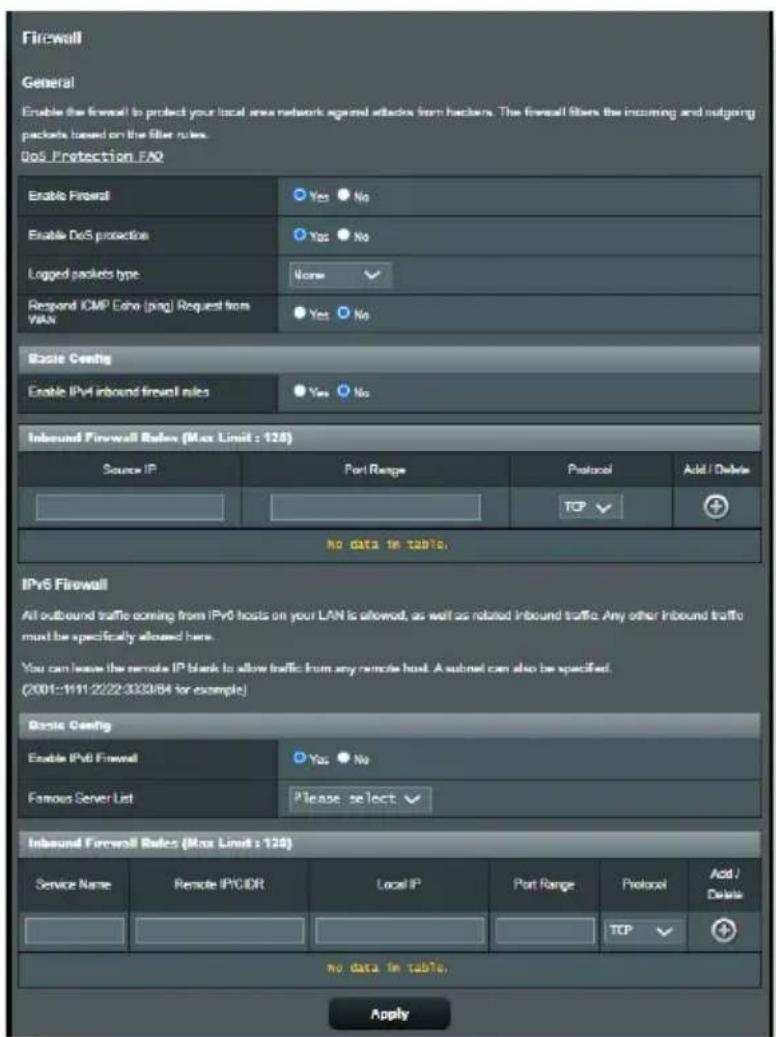

3.5.1 Paramètres de base....34
3.5.2 Filtrage d'URL 35

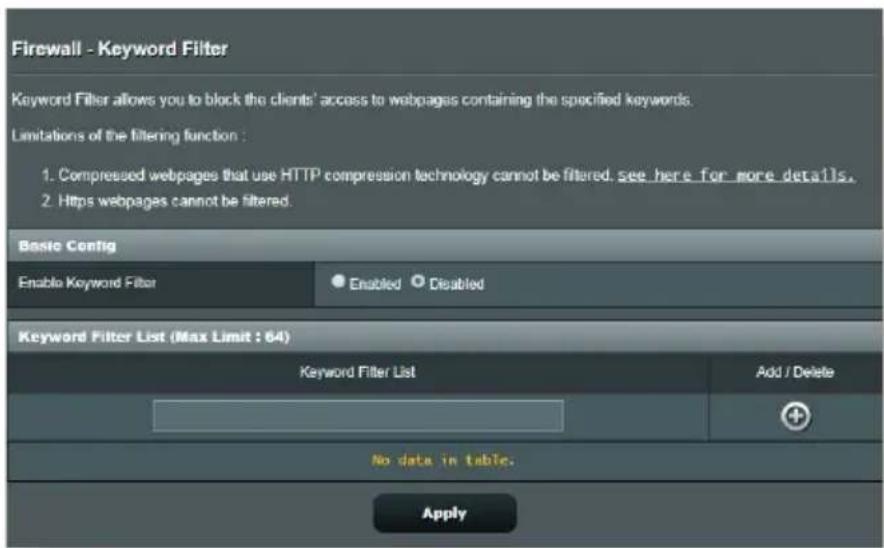

3.5.3 Filtrage de mots-clés....36

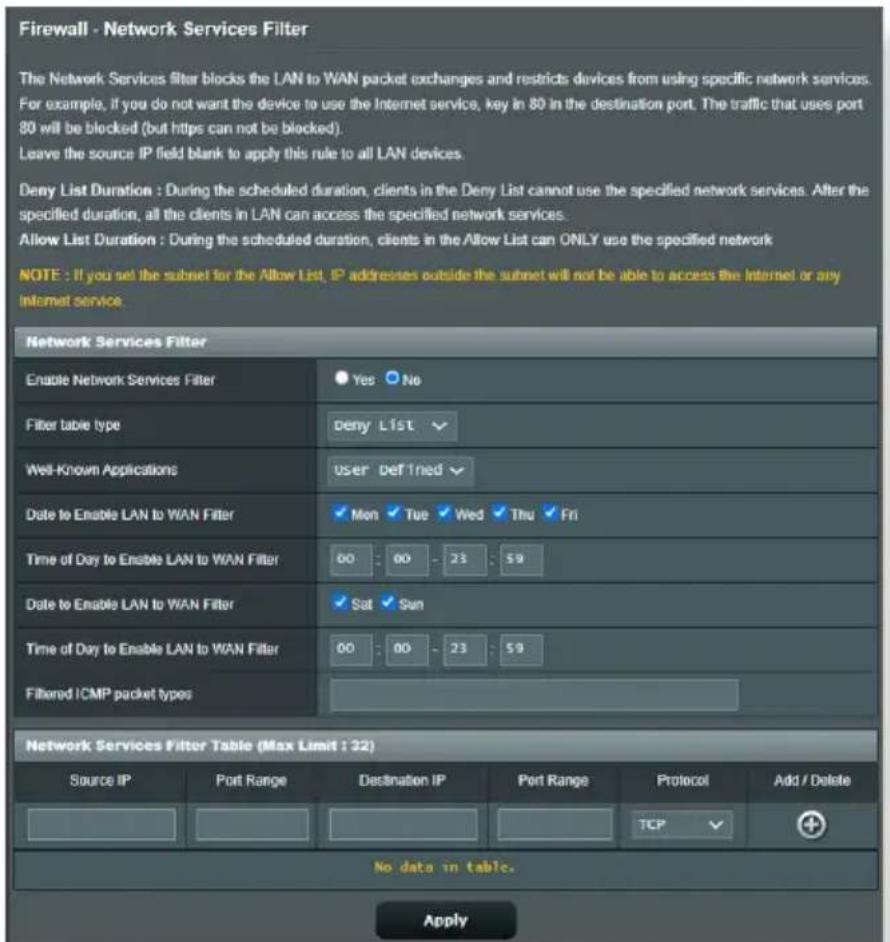

3.5.4 Filtrage de services réseau....37

Table des matières

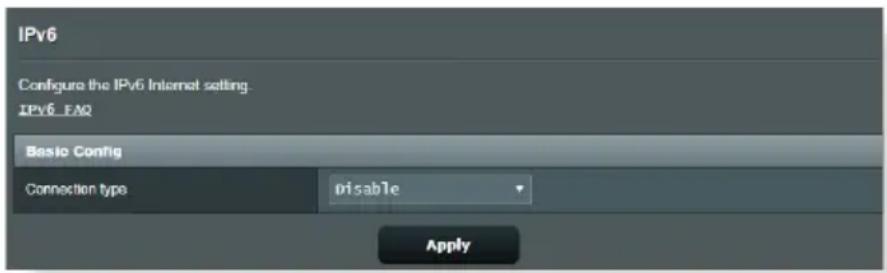

3.6 IPv6 (Protocole IPv6) 38
3.7 Réseau local (LAN) 39

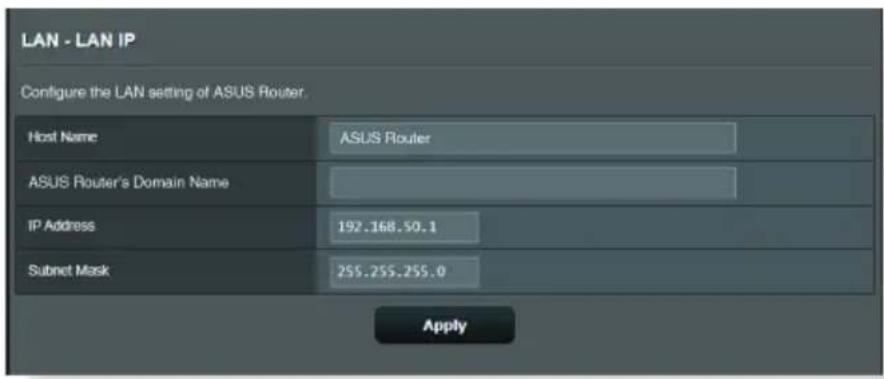

3.7.1 Adresse IP du routeur....39

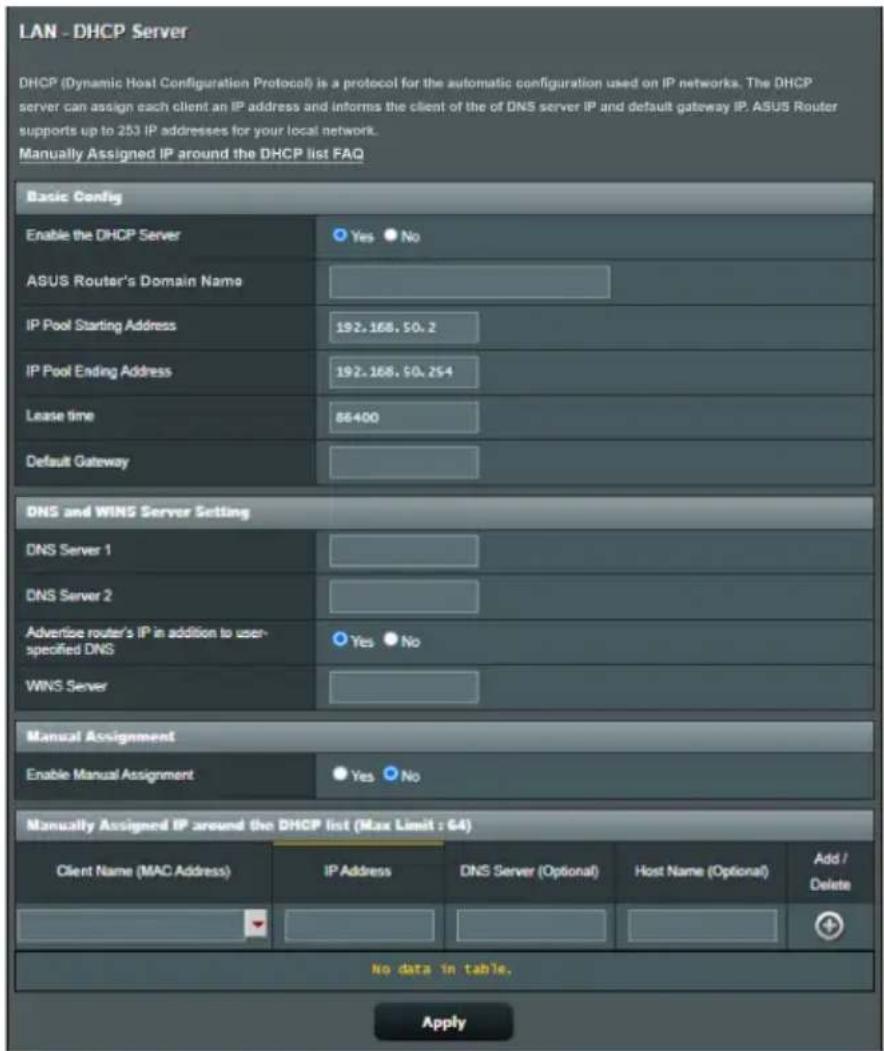

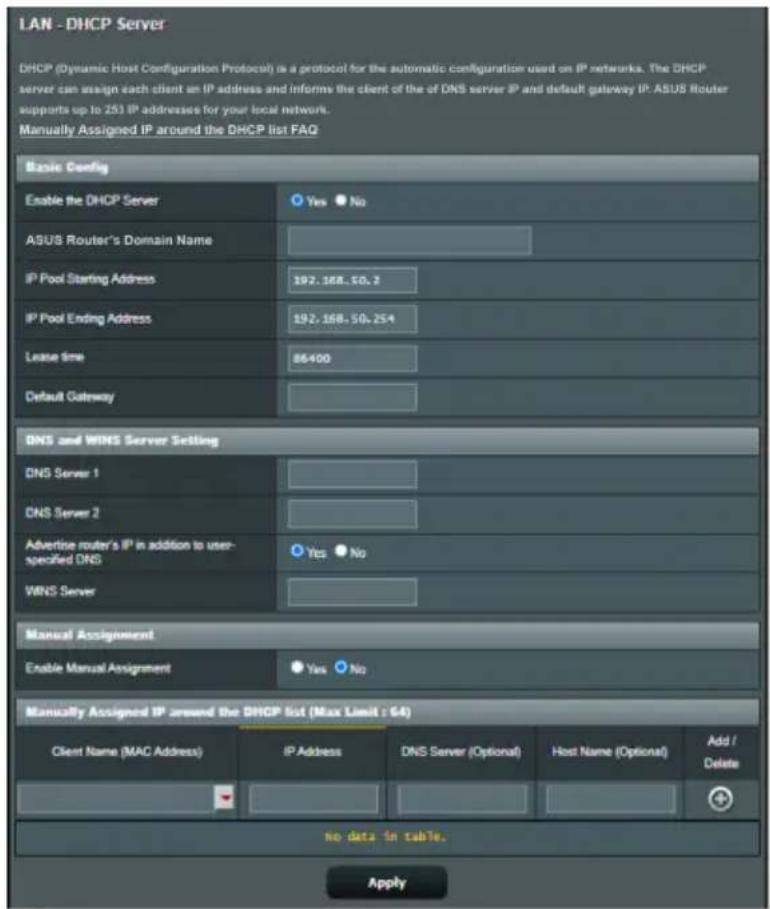

3.7.2 Serveur DHCP....40

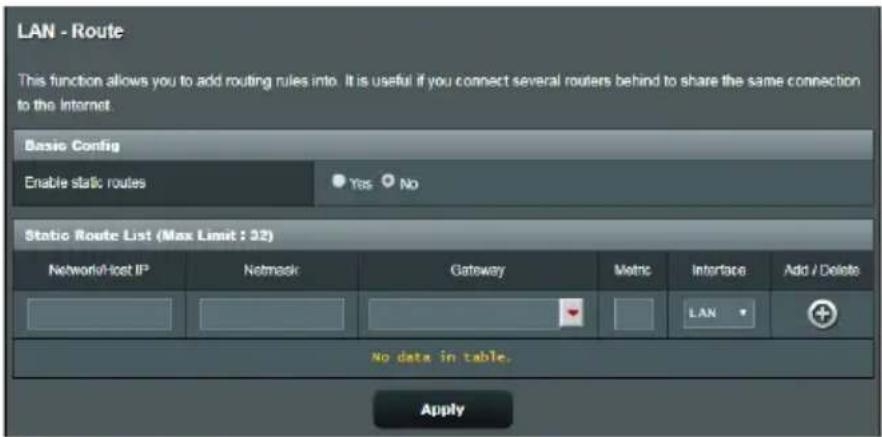

3.7.3 Routage 42

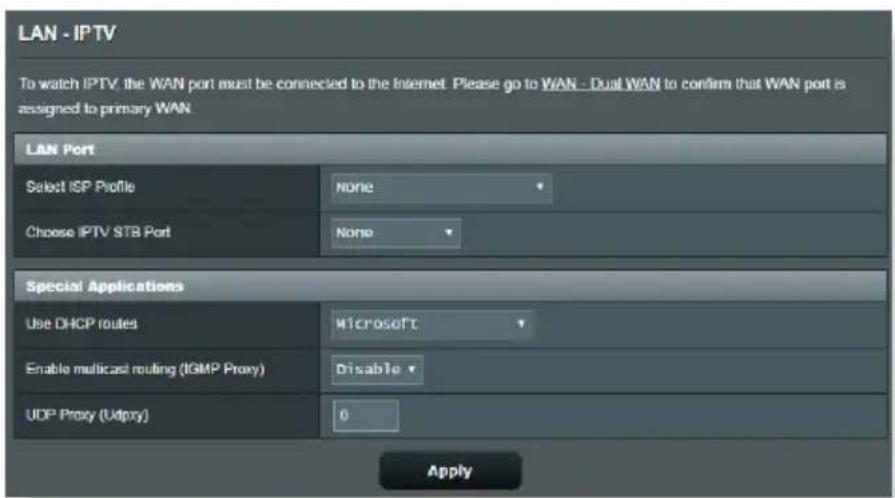

3.7.4 Télévision sur IP 43

3.8 Réseau....44

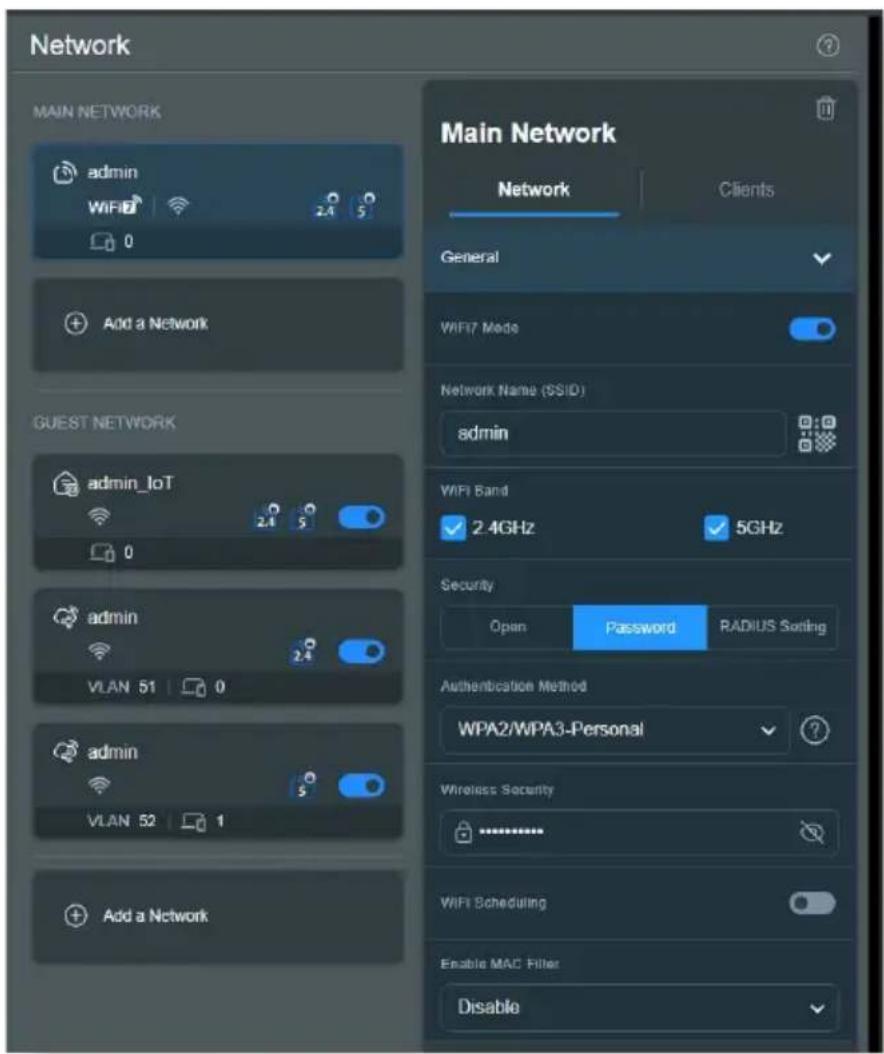

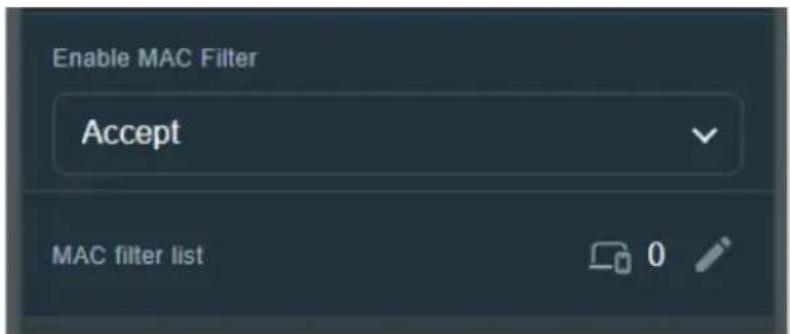

3.8.1 Réseau principal - Filtrage d'adresses MAC......44
3.8.2 Réseau invité....46

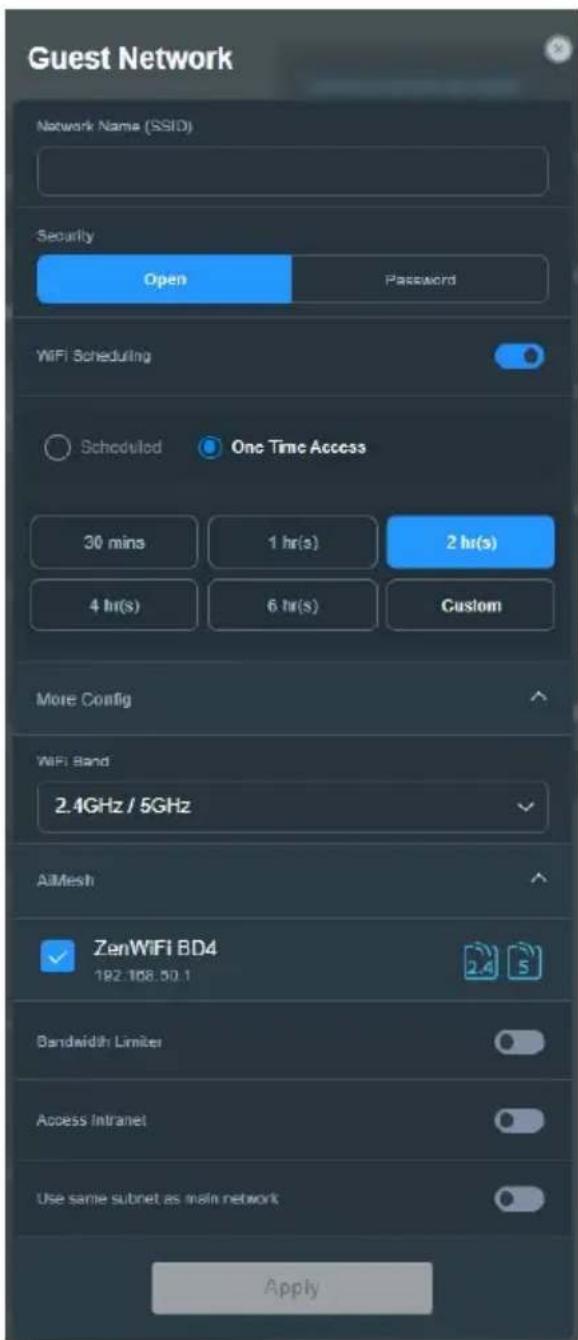

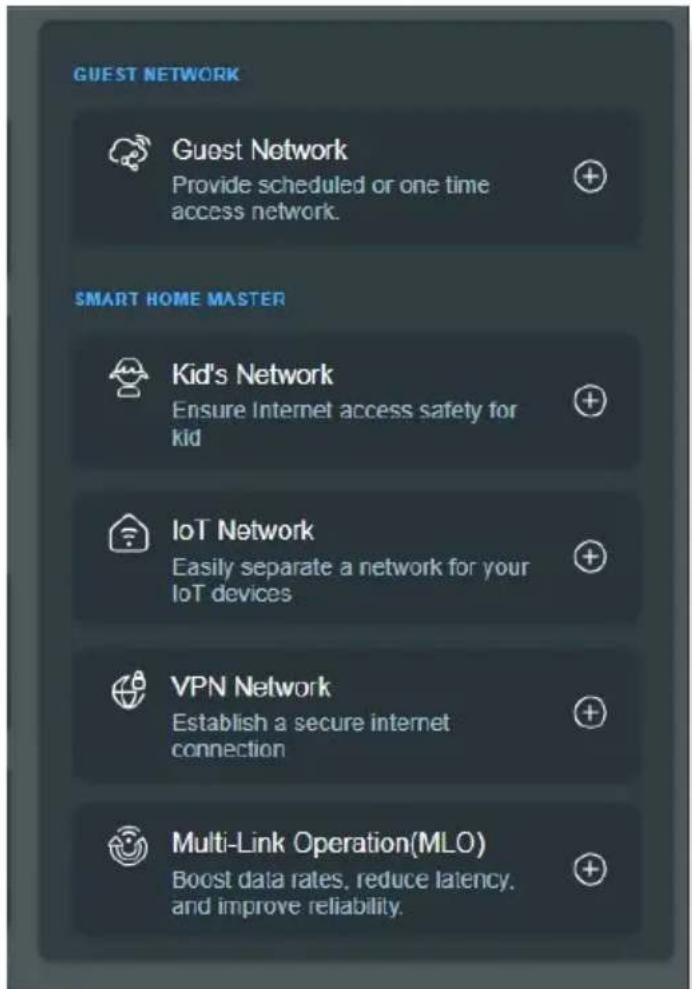

3.8.2.1 Réseau invité 46

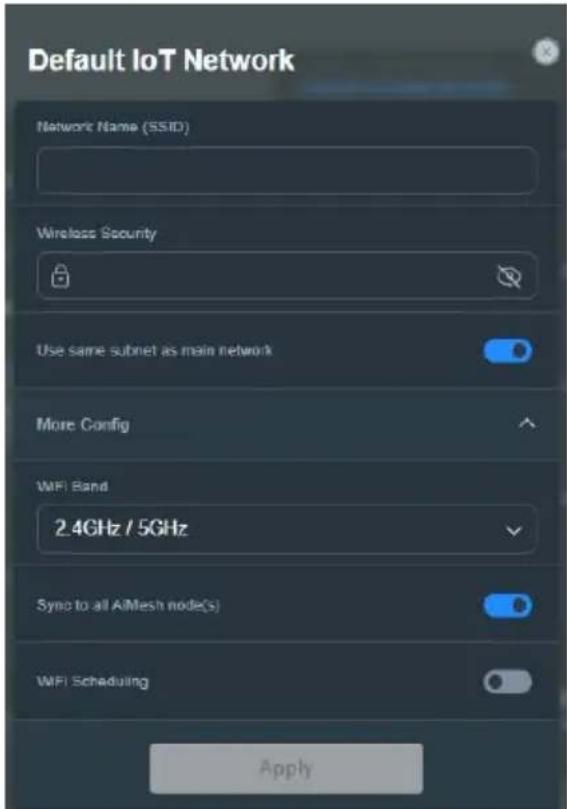

3.8.2.2 Maître domotique (Smart Home Master)....48

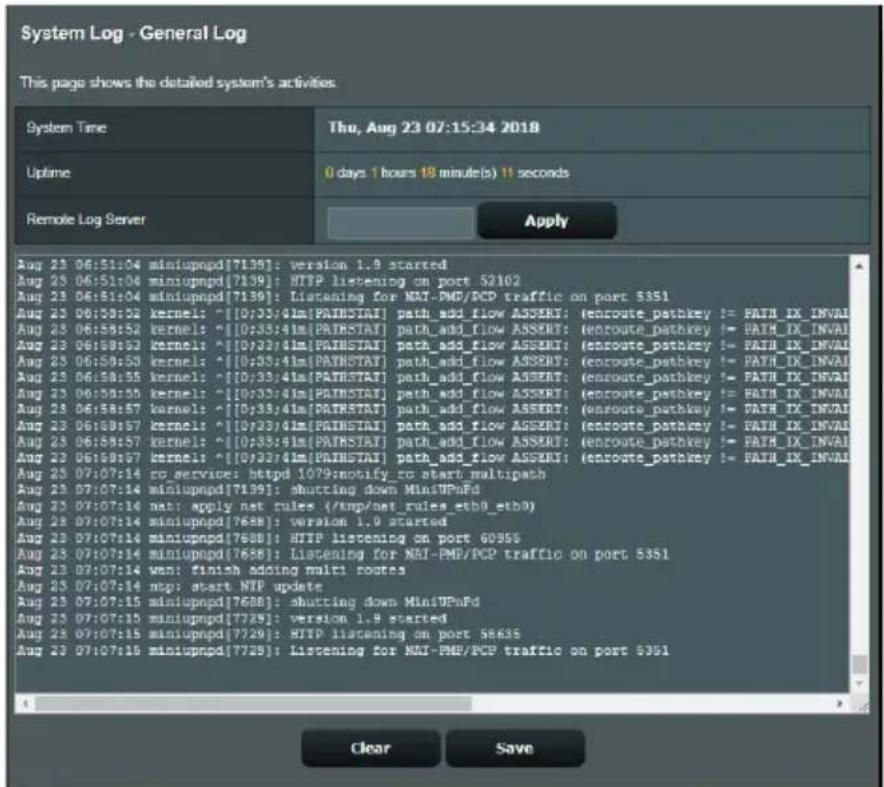

3.9 Journal système....52

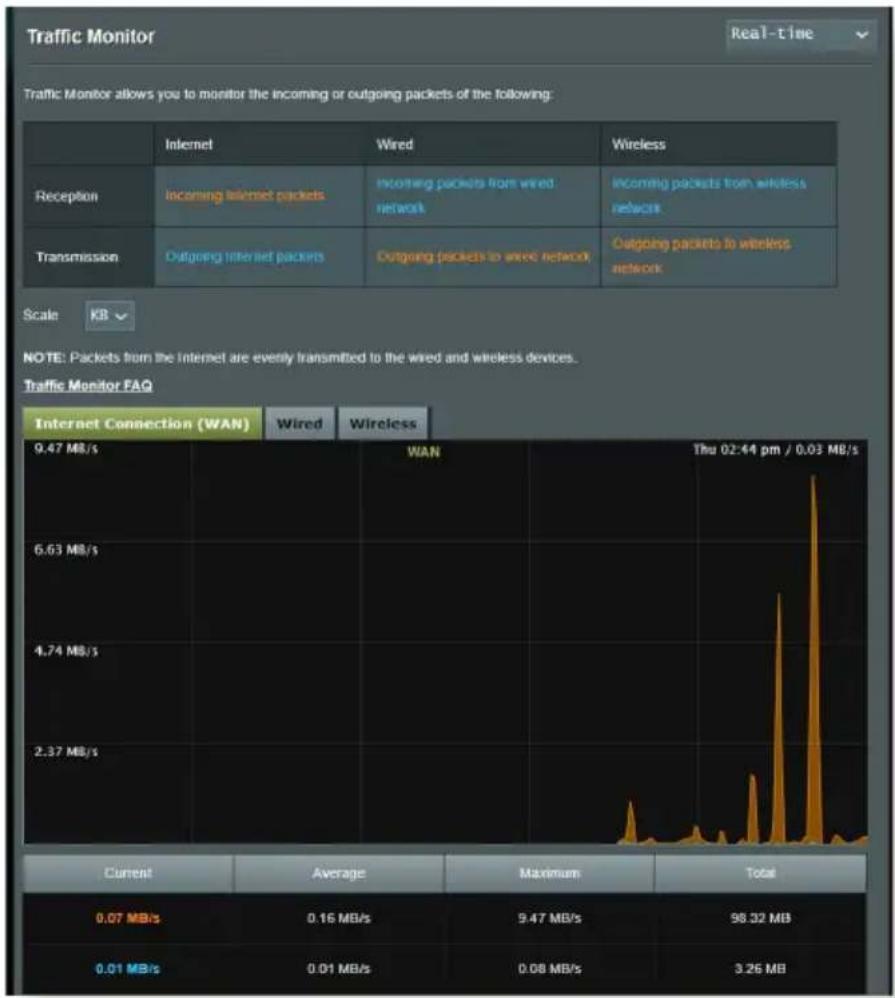

3.10 Dispositif d'analyse du trafic....53

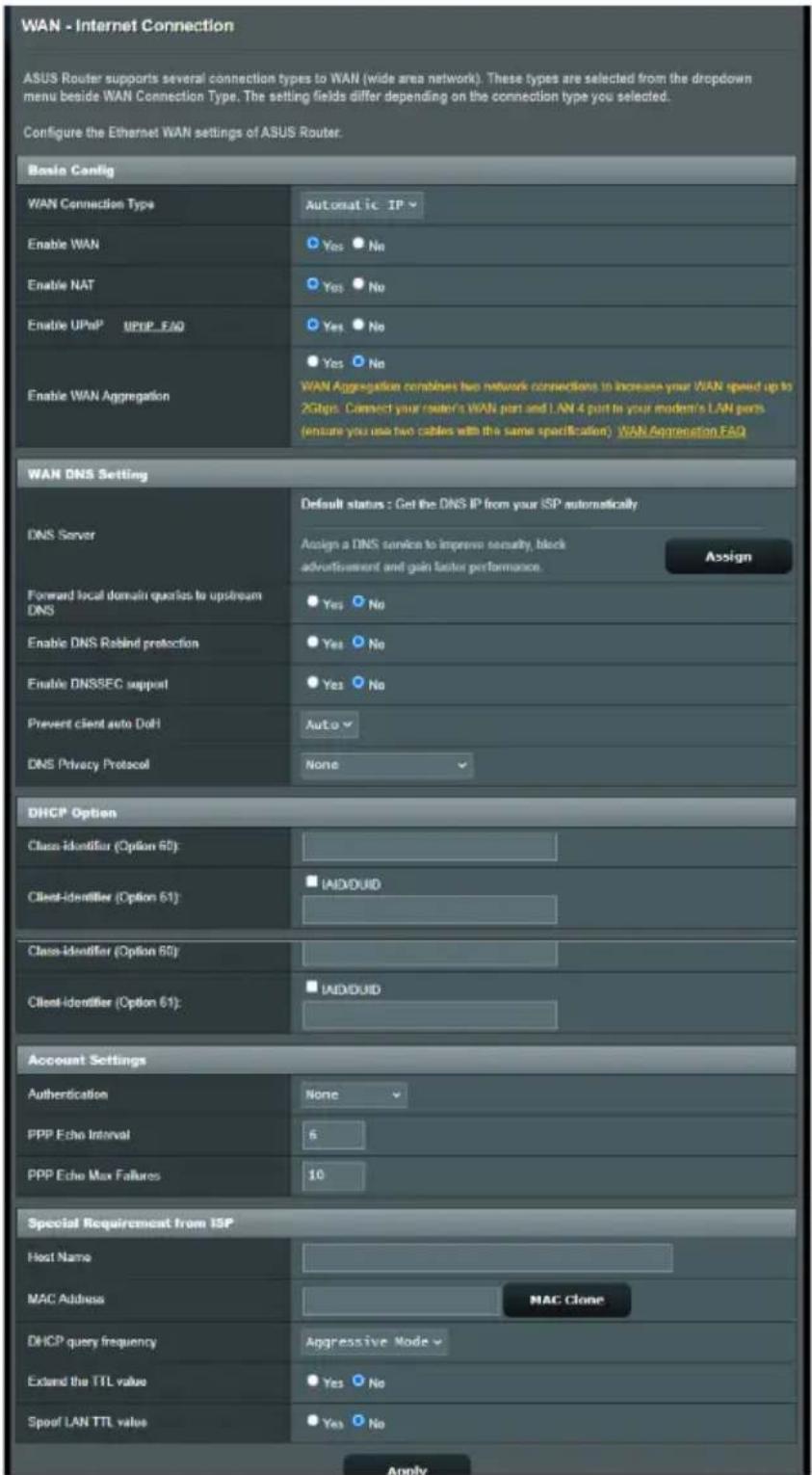

3.11 Réseau étendu (WAN) 54

3.11.1 Connexion internet....54

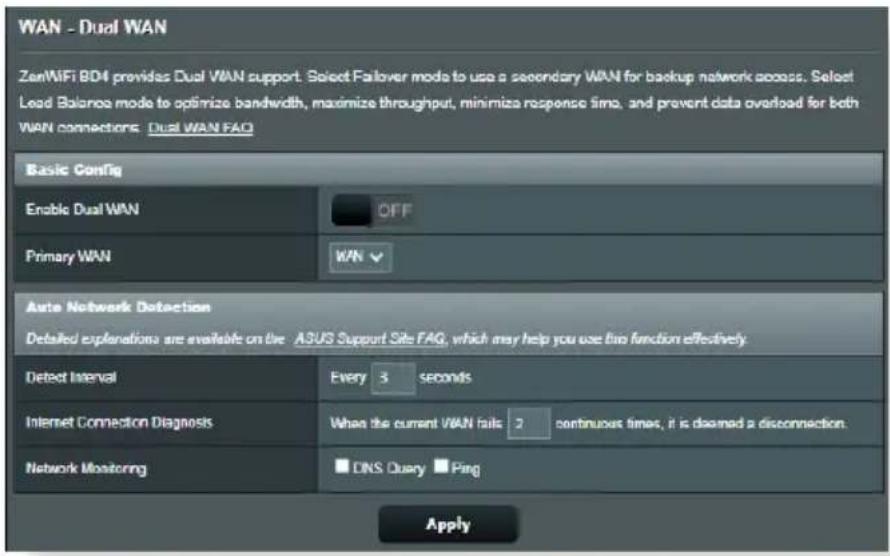

3.11.2 Dual WAN (Double WAN)....57

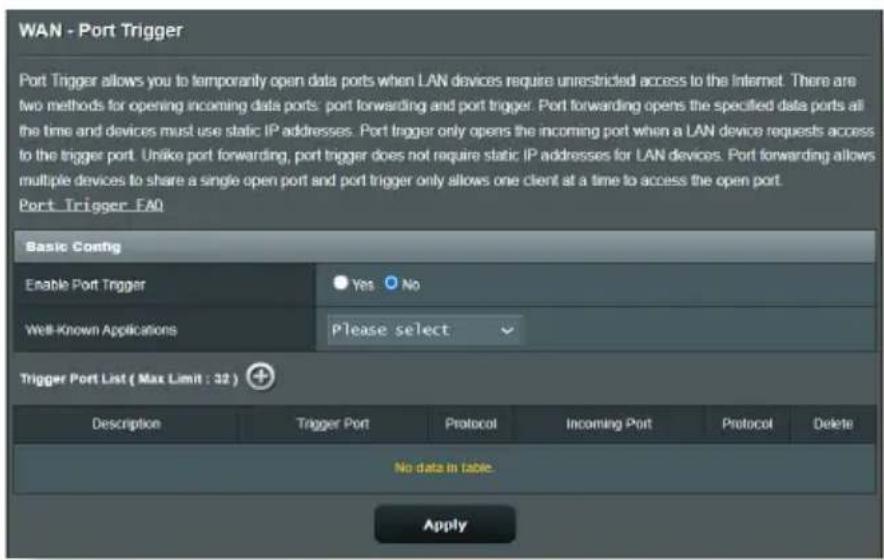

3.11.3 Déclenchement de port 58

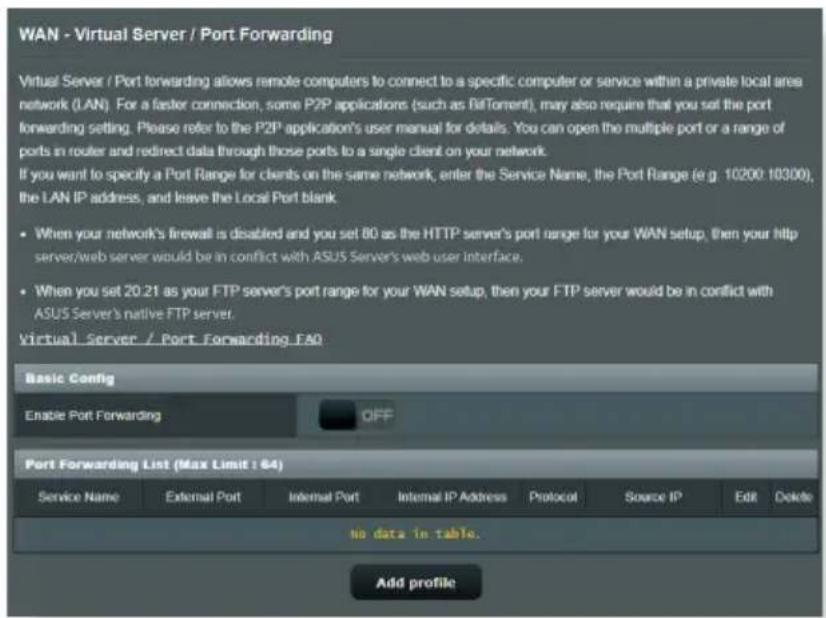

3.11.4 Serveur virtuel et redirection de port....60

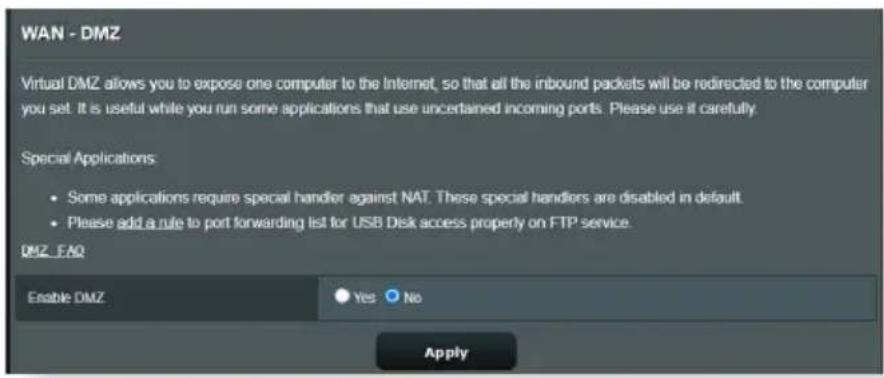

3.11.5 Zone démilitarisée ....63

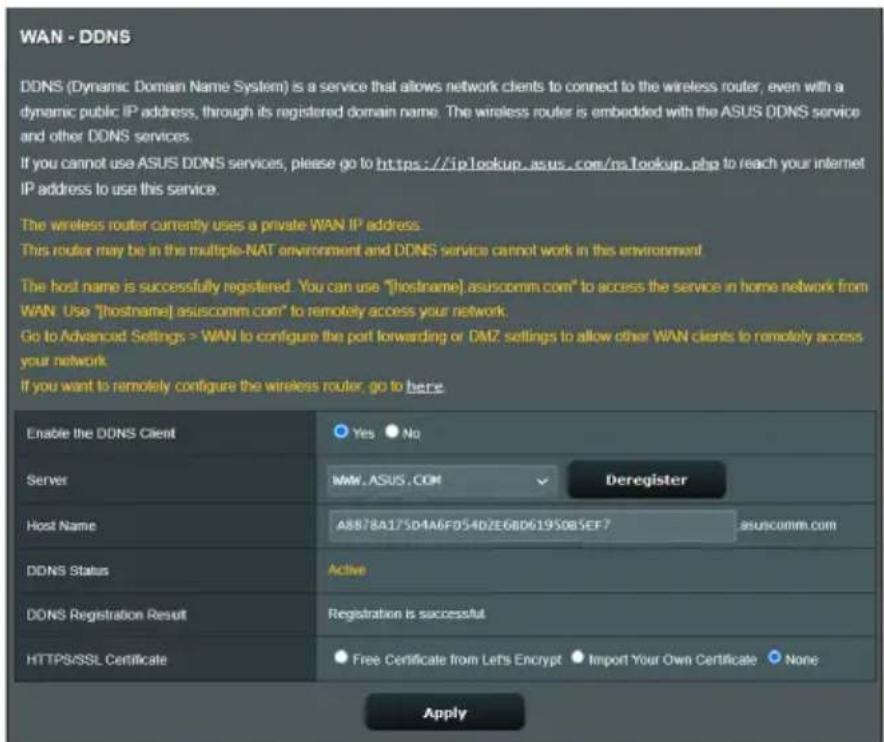

3.11.6 Service DDNS 64

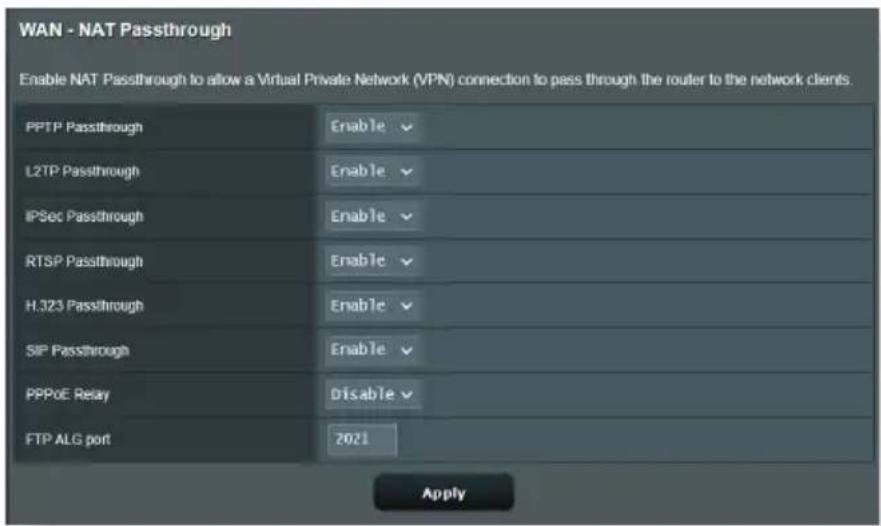

3.11.7 NAT Passthrough....65

3.12 WiFi....66

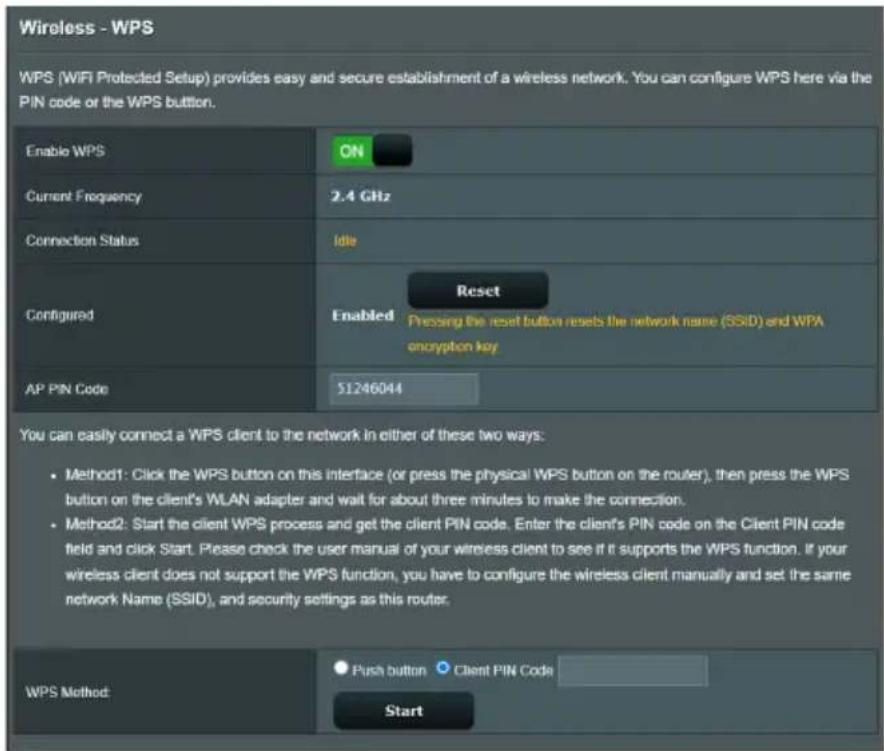

3.12.1 WPS 66

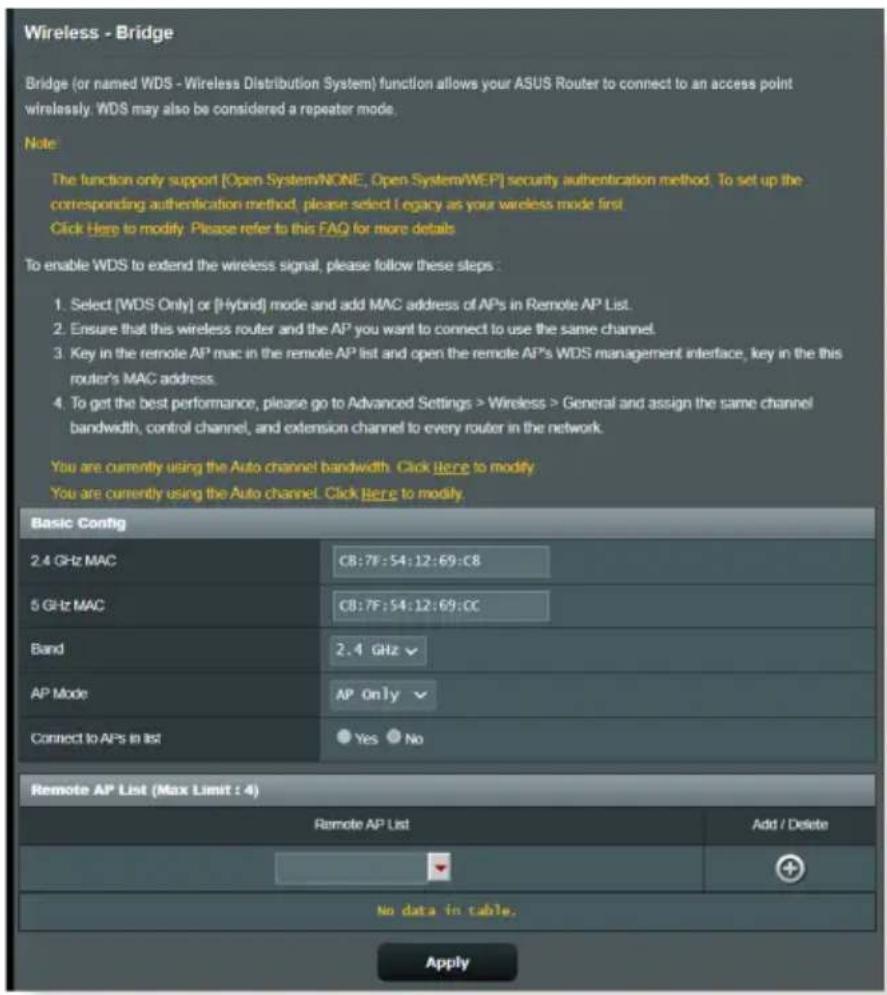

3.12.2 Pontage WDS....68

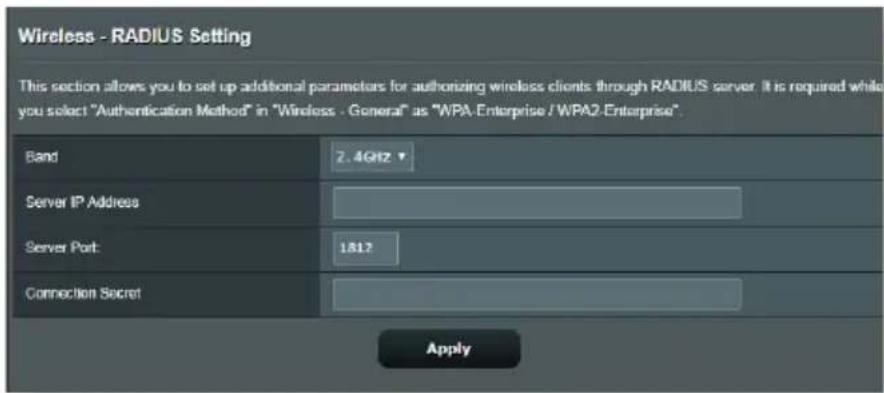

3.12.3 Service RADIUS....70

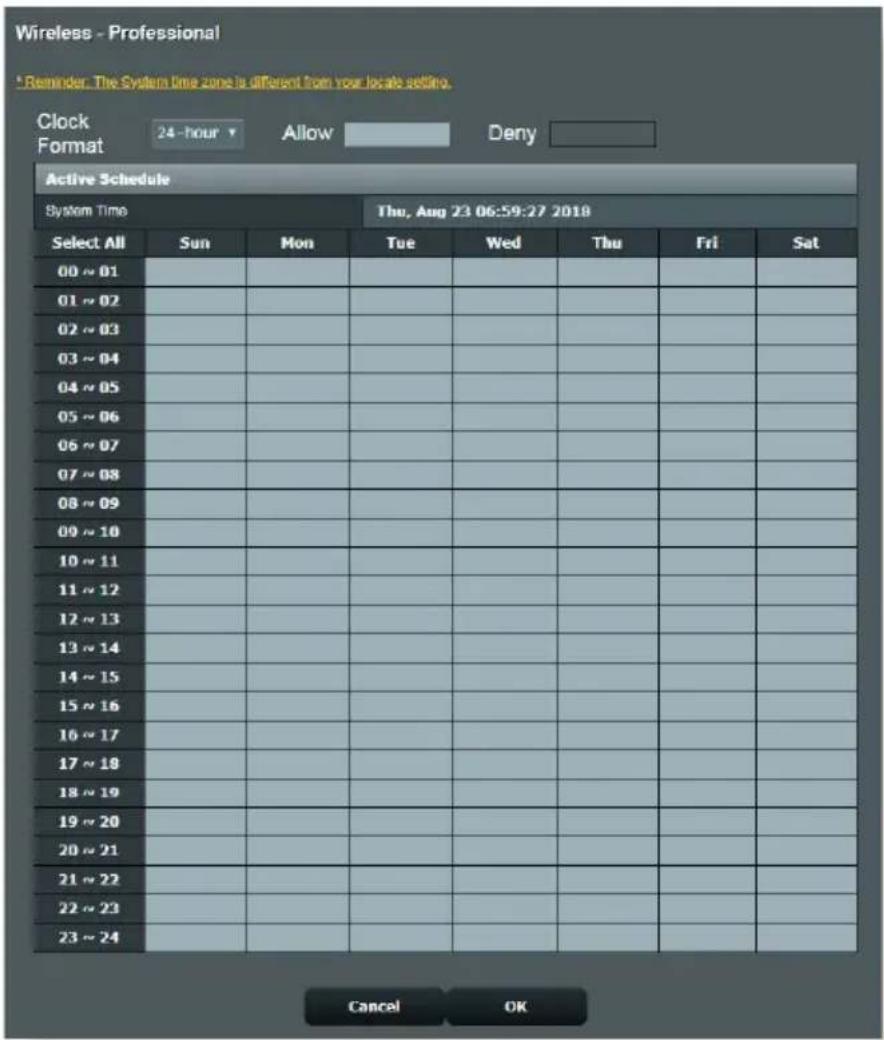

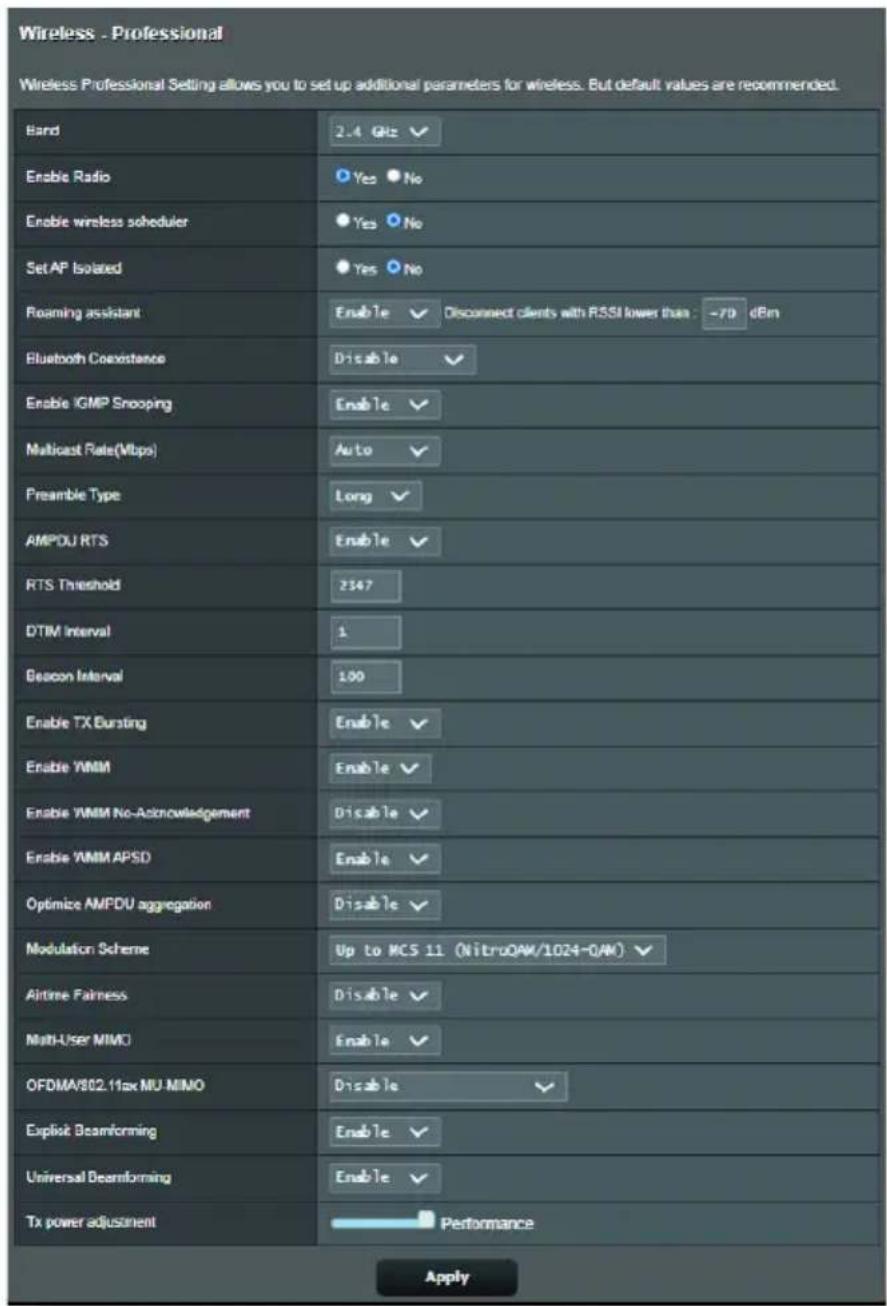

3.12.4 Professionnel....71

Table des matières

4 Utilitaires

4.1 Device Discovery (Détection d'appareils)....74

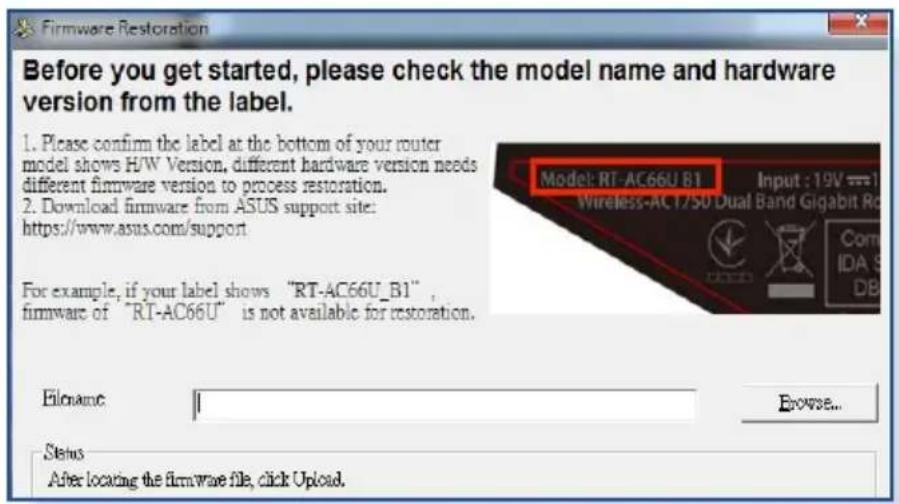

4.2 Firmware Restoration (Restauration du firmware) .....74

5 Dépannage

5.1 Dépannage de base....76
5.2 Foire aux questions (FAQ) 79

Annexes

Consignes de sécurité 97
Service et assistance....99

1 Présentation de votre routeur 1 Présentati WiFiWiFi

1.1 Bienvenue!

Merci d'avoir acheté un routeur WiFi ASUS ZenWiFi BD4 !

Avec l'accent métallique du monogramme A sur un châssis blanc minimaliste, le ZenWiFi BD4 est compatible avec les réseaux WiFi sur les bandes 2,4 GHz et 5 GHz, offrant un streaming HD WiFi et simultané inégalable. Il intègre également les serveurs SMB, UPnP AV et FTP pour un partage de fichiers 24h/24, 7j/7 et possède la capacité de prendre en charge 300 000 sessions. Enfin la technologie ASUS Green Network permet de faire jusqu'à 70 % d'économie d'énergie.

1.2 Contenu de la boîte

☑ Routeur WiFi ZenWiFi BD4 Câble réseau (RJ-45)
☑ Adaptateur secteur Guide dédémarrage rapide
☑ Carte de garantie

REMARQUES :

• Contactez votre service après-vente ASUS si l'un des éléments est manquant ou endommagé. Consultez la section Service et assistance à la fin de ce manuel d'utilisation.
• Conservez l'emballage d'origine pour toutes futures demandes de prises sous garantie.

1.3 Votre routeur WiFi

Ports 2.5GbE (détection automatique WAN/LAN)

Connectez un câble réseau à l'un de ces ports pour établir une connexion WAN/LAN 2.5GbE.

2 Prise d'alimentation (CC)

Insérez l'adaptateur secteur dans ce port puis reliez votre routeur à une source d'alimentation.

3 Bouton d'alimentation

Ce bouton permet d'allumer ou d'éteindre le routeur.

REMARQUES :

- Utilisez uniquement l'adaptateur secteur fourni avec votre appareil. L'utilisation d'autres adaptateurs peut endommager l'appareil.

- Caractéristiques :

Adaptateur secteur CC Sortie (CC) : 12V (1,5A max.)
Température de fonctionnement 0-40°C Stockage 0-70°C
Humidité de fonctionnement 50-90 % Stockage 20-90 %

1.4 Placer le routeur WiFi

Pour optimiser la transmission du signal WiFi entre votre routeur et les périphériques réseau y étant connectés, veuillez vous assurer des points suivants :

- Placez le routeur WiFi dans un emplacement central pour obtenir une couverture WiFi optimale.

- Maintenez le routeur à distance des obstructions métalliques et des rayons du soleil.

- Maintenez le routeur à distance d'appareils ne fonctionnant qu'avec les normes/fréquences WiFi 802.11g ou 20MHz, les périphériques 2,4 GHz et Bluetooth, les téléphones sans fil, les transformateurs électriques, les moteurs à service intense, les lumières fluorescentes, les micro-ondes, les réfrigérateurs et autres équipements industriels pour éviter les interférences ou les pertes de signal WiFi.

- Mettez toujours le routeur à jour dans la version de firmware la plus récente. Visitez le site web d'ASUS sur http://www.asus.com pour consulter la liste des mises à jour.

1.5 Pré-requis

Pour établir votre réseau WiFi, vous aurez besoin d'un ou deux ordinateurs répondant aux critères suivants :

• Port Ethernet RJ-45 (LAN) (10Base-T/100Base-TX/1000BaseTX)
- Compatible avec la norme WiFi IEEE 802.11a/b/g/n/ac/ax
- Un service TCP/IP installé
- Navigateur internet tel qu'Internet Explorer, Firefox, Safari ou Google Chrome

REMARQUES :

• Si votre ordinateur ne possède pas de module WiFi, installez une carte WiFi compatible avec la norme IEEE 802.11a/b/g/n/ac/ax sur votre ordinateur pour vous connecter au réseau.
• Grâce à sa technologie à double bande, votre routeur WiFi prend en charge les signaux WiFi des bandes 2,4 GHz et 5 GHz simultanément. Ceci vous permet de naviguer sur Internet ou de lire/écrire des e-mails sur la bande 2,4 GHz tout en profitant de streaming audio/vidéo en haute définition sur la bande 5 GHz.
• Certains appareils dotés de capacités WiFi IEEE 802.11n ne sont pas compatibles avec la bande à 5 GHz. Consultez le mode d'emploi de vos dispositifs WiFi pour plus d'informations.
• Les câbles réseau Ethernet RJ-45 utilisés pour établir une connexion réseau ne doivent pas excéder une longueur de 100 mètres.

IMPORTANT!

• Certains adaptateurs sans fil peuvent avoir des problèmes de connexion aux points d'accès WiFi 802.11ax.
• Si vous rencontrez ce problème, assurez-vous d'utiliser le dernier pilote pour votre matériel. Consultez le site de support officiel de votre fabricant pour obtenir des pilotes de logiciels, des mises à jour et autres informations connexes.
  • Realtek: https://www.realtek.com/en/downloads
  • Mediatek: https://www.mediatek.com/products/connectivity-and-networking/broadband-wifi
• Intel: https://downloadcenter.intel.com/

2 Prise en main2 Prise en main

2.1 Configurer le routeur

IMPORTANT!

- Il est recommandé d'utiliser une connexion filaire pour la configuration initiale afin d'éviter des problèmes d'installation causés par l'instabilité du réseau WiFi.

- Avant toute chose, veuillez vous assurer des points suivants :

- Si vous remplacez un routeur existant, déconnectez-le de votre réseau.

- Déconnectez tous les câbles de votre configuration modem actuelle. Si votre modem possède une batterie de secours, retirezla.

- Redémarrez votre ordinateur (recommandé).

AVERTISSEMENT!

• Les cordons d'alimentation doivent être branchés sur une prise électrique correctement reliée à la terre. Connectez l'équipement uniquement à une prise de courant à proximité et facilement accessible.
• Si l'adaptateur est endommagé, n'essayez pas de le réparer vous-même. Contactez un technicien qualifié ou votre revendeur.
• NE PAS utiliser de cordons d'alimentation, accessoires ou autres périphériques endommagés.
• NE PAS placer cet équipement à une hauteur supérieure à 2 mètres.
• Utilisez ce produit dans un environnement dont la température ambiante est comprise entre 0°C (32°F) et 40°C (104°F).

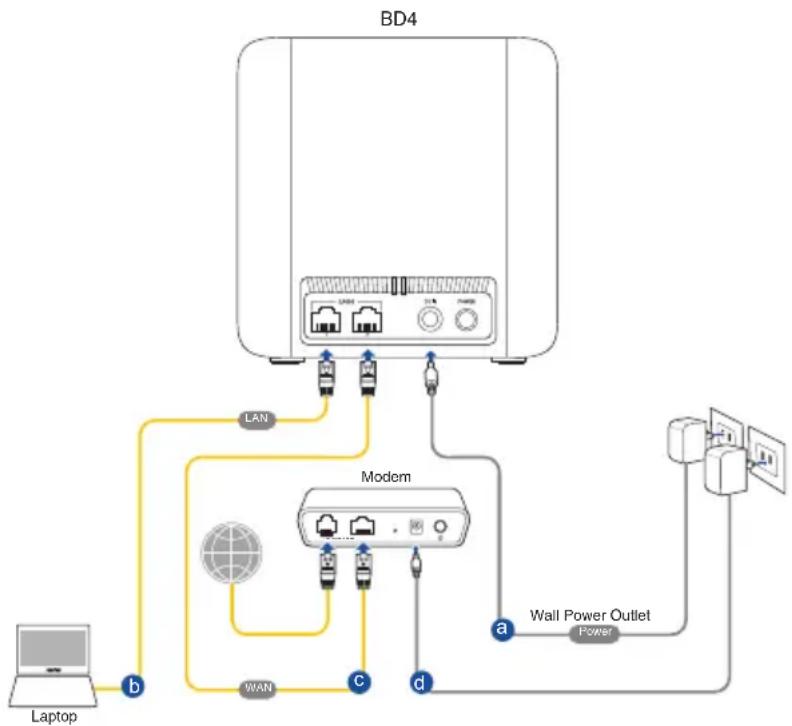

A. Connexion filaire

REMARQUE : Une fonction de détection de croisement automatique est intégrée au routeur WiFi pour que vous puissiez aussi bien utiliser un câble Ethernet droit que croisé.

Pour configurer votre routeur via une connexion filaire :

1. Branchez le routeur sur une prise électrique, puis allumez-le. Utilisez le câble réseau pour relier votre ordinateur à l'un des ports 2.5GbE du routeur.

1. L'interface de gestion du routeur s'affiche automatiquement lors de l'ouverture de votre navigateur internet. Si ce n'est pas le cas, saisissez http://www.asusrouter.com dans la barre d'adresse
2. Définissez un mot de passe afin d'éviter les accès non autorisés au routeur.

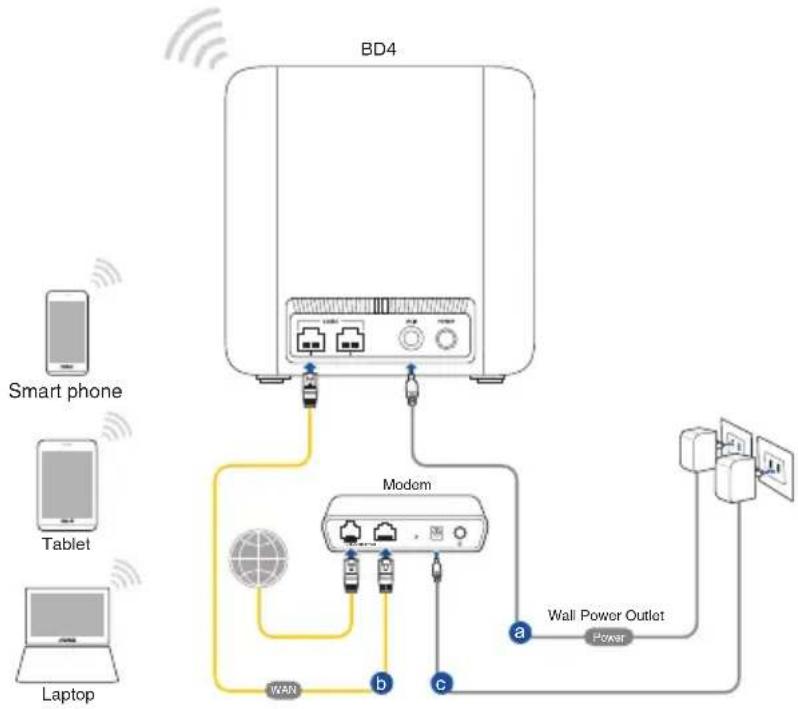

B. Connexion WiFi

Pour configurer votre routeur via une connexion WiFi :

1. Branchez le routeur sur une prise électrique, puis allumez-le.

1. Connectez-vous au réseau dont le nom (SSID) est affiché sur l'étiquette du produit située à l'arrière du routeur. Pour garantir une plus grande sécurité, modifiez le nom du réseau et le mot de passe.

Nom du réseau WiFi (SSID) : ASUS_XX

* XX correspond aux deux derniers chiffres de l'adresse MAC 2,4 GHz. Vous pouvez les trouver sur l'étiquette située à l'arrière de votre routeur.

1. Une fois connecté, l'interface de gestion du routeur s'affiche automatiquement lors de l'ouverture de votre navigateur internet. Si ce n'est pas le cas, saisissez http://www.asusrouter.com dans la barre d'adresse.

2. Définissez un mot de passe afin d'éviter les accès non autorisés au routeur.

REMARQUES :

• Référez-vous au manuel de la carte WiFi pour la procédure de configuration de la connexion WiFi.
• Pour configurer les paramètres de sécurité de votre réseau, consultez la section 3.1.1 Définir les paramètres de sécurité WiFi de ce manuel.

2.2 Configuration internet rapide avec auto-détection

L'assistant de configuration vous aide à configurer rapidement votre connexion internet.

REMARQUE : Lors de la toute première configuration de connexion internet, appuyez sur le bouton de réinitialisation de votre routeur WiFi pour restaurer ses paramètres par défaut.

Utilisation de l'assistant de configuration internet avec autodétection :

1. Ouvrez un navigateur internet. Vous serez automatiquement redirigé vers l'assistant de configuration ASUS (Configuration internet rapide). Si ce n'est pas le cas, tapez manuellement : http://www.asusrouter.com.
2. Le routeur WiFi détecte automatiquement si la connexion internet fournie par votre FAI utilise une IP dynamique ou le protocole PPPoE, PPTP ou L2TP. Entrez les informations nécessaires en fonction de votre type de connexion.

IMPORTANT! Vous pouvez obtenir vos informations de connexion auprès de votre FAI (Fournisseur d'accès à Internet).

REMARQUES :

• L'auto-détection de votre type de connexion a lieu lorsque vous configurez le routeur WiFi pour la première fois ou lorsque vous restaurez les paramètres par défaut du routeur.

• Si votre type de connexion internet n'a pas pu être détecté, cliquez sur Manual Setting (Configuration manuelle) pour configurer manuellement vos paramètres de connexion.

• Attribuez un nom au réseau (SSID) ainsi qu'une clé de sécurité pour votre connexion WiFi 7. Cliquez sur Apply (Appliquer) une fois terminé.

• Dans la page de Configuration des informations de connexion, modifiez le mot de passe de connexion du routeur afin d'éviter les accès non autorisés au routeur WiFi.

REMARQUE : Le nom d'utilisateur et le mot de passe de connexion sont différents de l'identifiant WiFi 7 et de sa clé de sécurité. Le nom d'utilisateur et le mot de passe de connexion permettent d'accéder à l'interface de gestion des paramètres du routeur WiFi. Le SSID (nom du réseau WiFi 7) et la clé de sécurité permettent aux dispositifs WiFi de se connecter au réseau WiFi 7 de votre routeur.

2.3 Connexion à un réseau WiFi

Après avoir configuré la connexion internet sur votre routeur, vous pouvez connecter votre ordinateur, ou tout autre appareil disposant d'une connectivité WiFi, à votre réseau WiFi.

Pour vous connecter à un réseau WiFi sous Windows :

1. Sur votre ordinateur, cliquez sur l'icône réseau de la zone de notification pour afficher la liste des réseaux WiFi disponibles.
2. Sélectionnez le réseau WiFi avec lequel vous souhaitez établir une connexion, puis cliquez sur Connect (Connector).
3. Si nécessaire, entrez la clé de sécurité du réseau WiFi, puis cliquez sur OK.
4. Patientez le temps que votre ordinateur puisse établir une connexion au réseau WiFi. L'état de la connexion apparaît et l'icône réseau affiche le statut Connecté.

REMARQUES :

• Consultez les chapitres suivants pour plus de détails sur les divers paramètres de configuration WiFi disponibles.
• Référez-vous au mode d'emploi de votre appareil pour plus de détails sur la connexion à un réseau WiFi.

3 Configurer les paramètres 3 Configurer les généraux et avancés généraux et avancé:

3.1 Se connecter à l'interface de gestion

Le routeur WiFi ASUS intègre une interface utilisateur en ligne qui permet de configurer le routeur WiFi sur votre ordinateur à l'aide d'un navigateur internet tel qu'Internet Explorer, Firefox, Safari ou Google Chrome.

REMARQUE : Les fonctionnalités présentées peuvent varier en fonction du modèle.

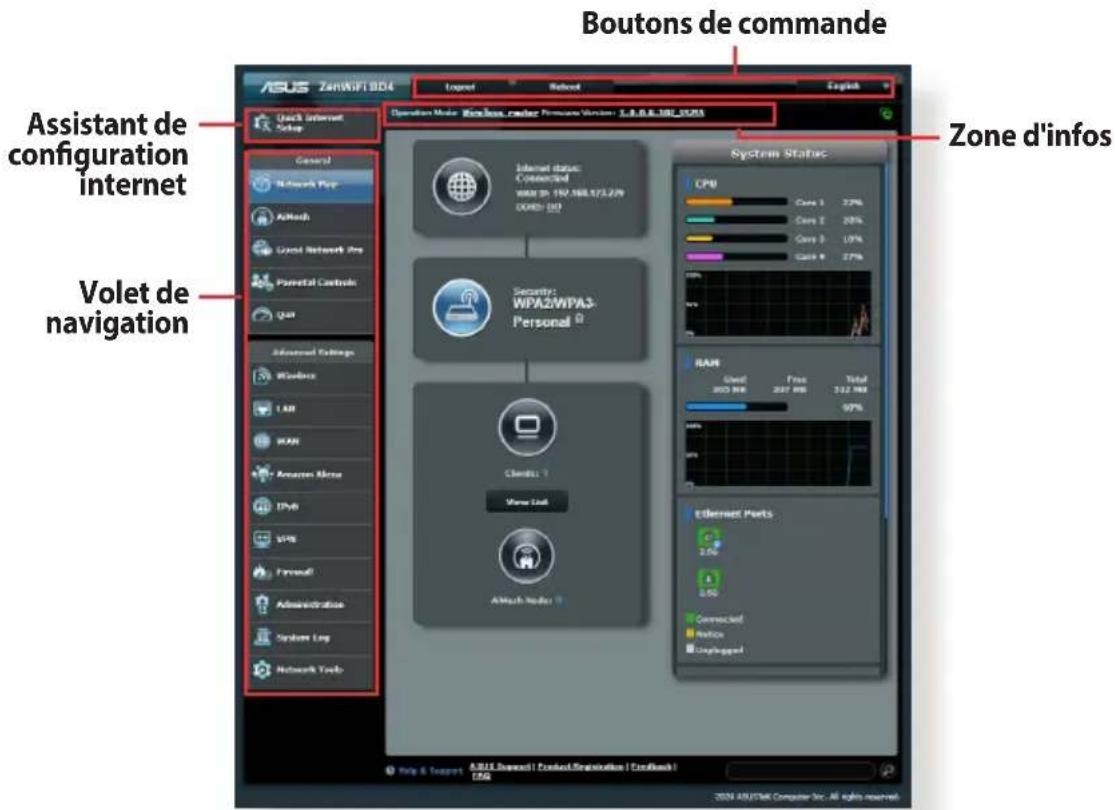

Pour vous connecter à l'interface de gestion :

1. Dans la barre d'adresse de votre navigateur internet, entrez l'adresse IP par défaut de votre routeur WiFi : http://www.asusrouter.com.

2. Dans la page de connexion, saisissez le nom d'utilisateur et le mot de passe que vous avez configuré dans 2.2 Configuration internet rapide avec auto-détection.

3. Vous pouvez dès lors configurer une grande variété de paramètres dédiés à votre routeur WiFi ASUS.

* L'image est fournie à titre indicatif uniquement.

REMARQUE : Lors du tout premier accès à l'interface de gestion du routeur, vous serez automatiquement redirigé vers la page de configuration de connexion internet.

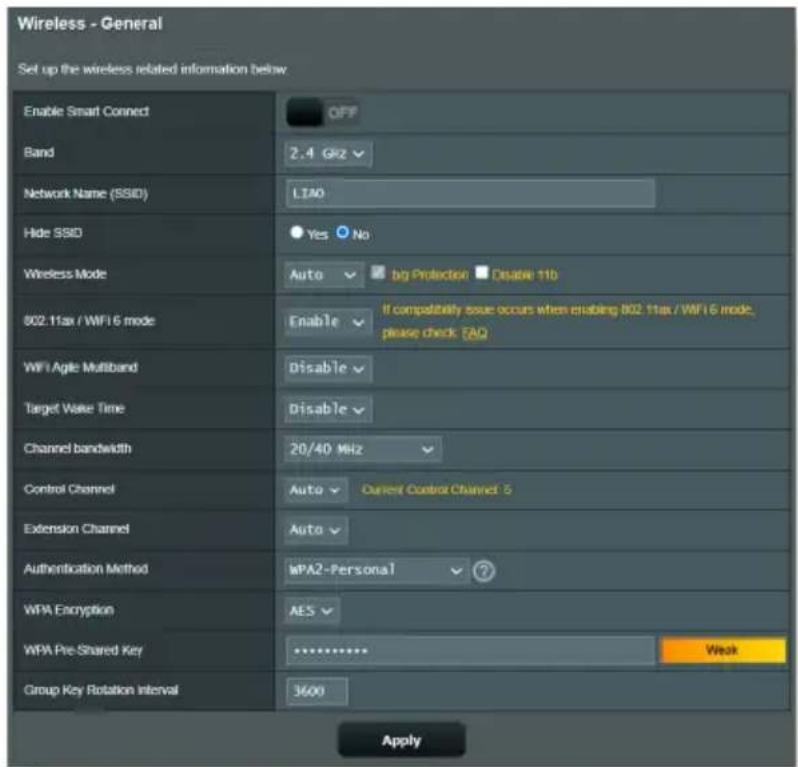

3.1.1 Configurer les paramètres de sécurité WiFi

Pour protéger votre réseau WiFi contre les accès non autorisés, vous devez configurer les paramètres de sécurité du routeur.

Pour configurer les paramètres de sécurité WiFi :

1. À partir du volet de navigation, cliquez sur General (Général) > Network Map (Carte du réseau).
2. Sélectionnez le réseau pour configurer les options de sécurité telles que le SSID, le niveau de sécurité et la méthode de chiffrement.

REMARQUE : Vous pouvez définir des paramètres de sécurité différents pour les bandes 2,4 GHz et 5 GHz.

Paramètres de sécurité 2,4GHz/5GHz

1. Dans le champ Network Name (SSID) (Nom du réseau (SSID)), spécifiez un nom unique pour votre réseau WiFi.
2. Dans le menu déroulant WEP Encryption (Chiffrement WEP), sélectionnez la méthode de chiffrement.

IMPORTANT! La norme IEEE 802.11n/ac/ax n'autorise pas l'utilisation du haut débit avec les méthodes de chiffrement WEP ou WPA-TKIP. Si vous utilisez ces méthodes de chiffrement, votre débit ne pourra pas excéder les limites de vitesse établies par la norme IEEE 802.11g 54 Mb/s.

1. Saisissez votre clé de sécurité.
2. Cliquez sur Apply (Appliquer) une fois terminé.

3.1.2 Gérer les clients du réseau

Pour gérer les clients de votre réseau :

1. À partir du volet de navigation, cliquez sur General (Général) > Network Map (Carte du réseau).

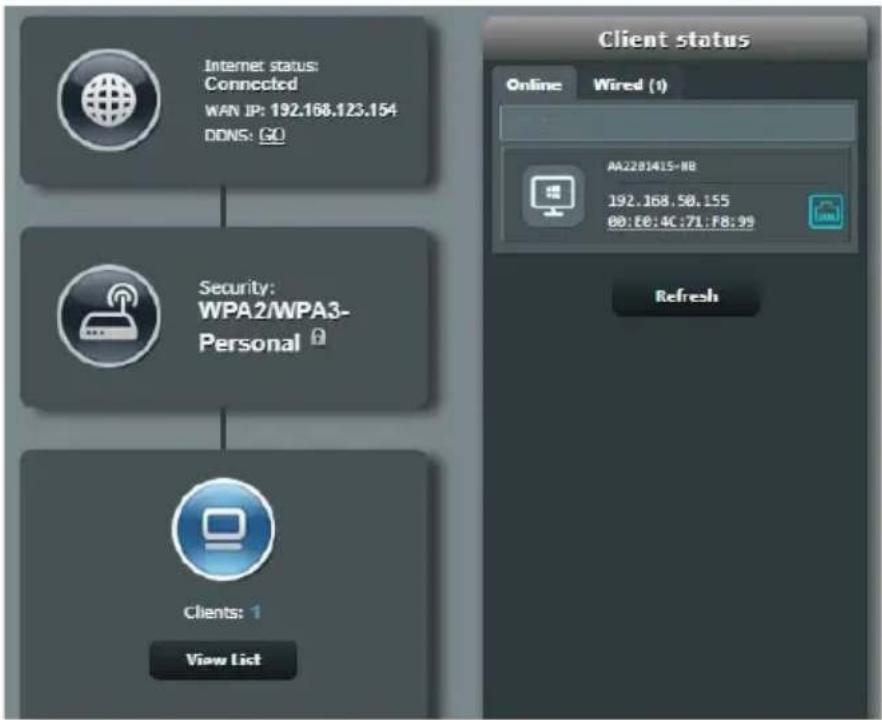

2. Dans l'écran Network Map (Carte du réseau), cliquez sur l'icône Client status (États clients) pour afficher les informations relatives aux clients de votre réseau.
3. Pour bloquer l'accès d'un client à votre réseau, sélectionnez le client, puis cliquez sur Block (Bloquer).

3.2.1 Gérer le service QoS (Qualité de service)

Le service QoS (Quality of Service) vous permet de définir la priorité de la bande passante et de gérer le trafic du réseau.

Pour configurer l'ordre de priorité de la bande passante :

1. À partir du volet de navigation, cliquez sur General (Général) > Adaptive QoS (Service Adaptive QoS) > QoS.
2. Cliquez sur ON (Activer) pour activer le service QoS. Remplissez les champs réservés à la bande passante montante et descendante.

REMARQUE : Obtenez vos informations de bande passante auprès de votre FAI (Fournisseur d'accès à Internet).

1. Cliquez sur Apply (Appliquer).

REMARQUE : La liste des règles personnalisées fait partie des paramètres avancés. Si vous souhaitez hiérarchiser des applications ou des périphériques réseau spécifiques, sélectionnez l'une des règles QoS disponibles.

1. Lorsque vous sélectionnez l'option User-defined QoS rules (Règles QoS personnalisées), trois types de services en ligne par défaut sont déjà disponibles : la navigation internet, le protocole HTTPS et le transfert de fichiers. Utilisez le menu déroulant en haut de tableau pour ajouter un service spécifique. Puis, remplissez les colonnes Source IP or MAC (Adresse IP ou MAC source), Destination Port (Port de destination), Protocol (Protocole), Transferred (Trafic) et Priority (Priorité). Une fois terminé, cliquez sur Apply (Appliquer). Les informations seront configurées dans l'écran des règles QoS.

REMARQUES :

- Pour le champ réservé à l'adresse IP ou MAC, vous pouvez :

a) Saisir une adresse IP spécifique, telle que "192.168.122.1".

b) Entrer l'adresse IP d'un sous-réseau ou d'une plage d'IP spécifique, telle que "192.168.123.*" ou "192.168.*."

c) Saisir toutes les adresses IP sous forme "*.*.*." ou laisser le champ vide.

d) Une adresse MAC est composée de six groupes de deux valeurs hexadécimales séparées par deux points (:) (ex : 12:34:56:aa:bc:ef)

- Pour les plages de port source ou de destination, vous pouvez :

a) Saisir une valeur de port spécifique, telle que "95".

b) Entrer une plage de ports, comme "103:315", ">100", ou "<65535".

- La colonne Transferred contient des informations sur les débits montant et descendant (trafic réseau sortant et entrant) pour une section. Dans la colonne Transferred (Trafic), définissez la limite du trafic réseau (en Ko) pour un service spécifique affecté à un port spécifique. Par exemple, si deux clients réseau, PC 1 et PC 2, accèdent tous deux à Internet (via le port 80) mais que le PC 1 excède le seuil de trafic limite, en raison de l'exécution de multiples tâches de téléchargement, celui-ci se verra affecté une faible priorité. La colonne se réfère au trafic montant et descendant pour une session. Si vous ne souhaitez pas limiter le trafic, vous pouvez ignorer cette colonne.

1. Lorsque vous sélectionnez l'option User-defined Priority (Priorité de la bande passante), vous pouvez définir la priorité des applications ou des périphériques réseau sur l'un des 5 niveaux disponibles. En fonction du niveau de priorité, la fonction QoS utilisera les méthodes suivantes pour le transfert de paquets :

2. Modification de l'ordre des paquets réseau ascendants, soit l'ordre dans lequel les paquets sont transmis sur Internet.

3. Dans le tableau Upload Bandwidth (Bande passante montante), réglez les limites de bande passante maximum et minimum pour diverses applications réseau disposant de différents niveaux de priorité. Les pourcentages font référence aux taux de bande passante montante disponibles pour des applications réseau spécifiques.

REMARQUES :

• Les paquets à faible priorité sont ignorés pour garantir le transfert des paquets de haute priorité.
• Dans le tableau Download Bandwidth (Bande passante descendante), réglez Maximum Bandwidth Limit (la limite de bande passante maximum) pour diverses applications réseau par ordre correspondant. Un paquet montant à haute priorité entraînera un paquet descendant à haute priorité.

• Si aucun paquet n'est transmis par des applications à haute priorité, le débit de transmission complet de la connexion internet est disponible pour les paquets à faible priorité.

• Si nécessaire, cochez une ou plusieurs des options dédiées aux paquets auxquels vous souhaitez attribuer la plus haute priorité. Pour les jeux en ligne, il est recommandé de cocher les options ACK, SYN et ICMP.

REMARQUE : Assurez-vous d'avoir d'abord activé le service QoS avant de modifier les limites de bande passante montante et descendante.

3.3 Administration

3.3.1 Mode de fonctionnement

Le routeur WiFi dispose de plusieurs modes de fonctionnement offrant une plus grande flexibilité d'utilisation, selon vos besoins.

Pour définir le mode de fonctionnement du routeur :

1. À partir du volet de navigation, cliquez sur Advanced Settings (Paramètres avancés) > Administration > Operation Mode (Mode de fonctionnement).

2. Sélectionnez l'un des modes disponibles :

3. Wireless router mode (default) (Mode routeur WiFi (par défaut)): Ce mode permet d'établir une connexion à Internet et d'en ouvrir l'accès aux clients disponibles sur le réseau local du routeur.

4. Access Point mode (Point d'accès): Ce mode permet de créer un nouveau réseau WiFi à partir d'un réseau existant.

5. Nœud AiMesh: Vous pouvez configurer ce routeur comme un nœud AiMesh pour étendre la couverture WiFi existante des routeurs AiMesh.

6. Cliquez sur Save (Enregistrer).

REMARQUE : Le changement de mode de fonctionnement requiert un redémarrage du routeur.

3.3.2 Système

L'onglet System (Système) permet de configurer certains paramètres système du routeur WiFi.

Pour configurer les paramètres système du routeur :

1. À partir du volet de navigation, cliquez sur Advanced Settings (Paramètres avancés) > Administration > System (Système).

2. Configurez les paramètres listés ci-dessous :

3. Change router login password (Modification des identifiants de connexion du routeur): Cette zone vous permet de modifier le nom d'utilisateur et le mot de passe d'accès à l'interface de gestion du routeur WiFi.

4. WPS button behavior (Comportement du bouton WPS): Ce bouton physique WPS du routeur peut être utilisé pour activer la fonction WPS.
5. Time Zone (Fuseau horaire): Sélectionnez votre fuseau horaire.
6. NTP Server (Serveur NTP): Le routeur peut accéder à un serveur NTP (Network time Protocol) pour synchroniser l'heure.
7. Enable Telnet (Activer le protocole Telnet): Cochez Yes (Oui) / No (Non) pour activer / désactiver le protocole Telnet.
8. Authentication Method (Méthode d'authentication): Les protocoles d'authentication HTTP, HTTPS aident à sécuriser le routeur.
9. Enable Web Access from WAN (Autoriser l'accès au routeur depuis Internet): Cochez Yes (Oui) / No (Non) pour autoriser / ne pas autoriser l'accès à l'interface de gestion du routeur depuis Internet. Sélectionnez No (Non) pour empêcher l'accès.

10. Only allow specified IP (Filtrage d'adresse IP) : Cochez Yes (Oui) si vous souhaitez spécifier les adresses IP des clients pouvant accéder à l'interface de gestion du routeur depuis Internet.

11. Cliquez sur Apply (Appliquer).

3.3.3 Mise à jour du firmware

REMARQUE : Téléchargez la dernière version du firmware sur le site internet d'ASUS : http://www.asus.com.

Pour mettre à niveau le firmware :

1. À partir du volet de navigation, cliquez sur Advanced Settings (Paramètres avancés) > Administration > Firmware Upgrade (Mise à jour du firmware).
2. Dans le champ Firmware Version (Version du firmware), cliquez sur Check (Vérifier) pour localiser le fichier téléchargé.
3. Cliquez sur Upload (Charger).

REMARQUES :

• Une fois le processus de mise à niveau terminé, patientez quelques instants le temps que le routeur redémarre.
• Si la mise à niveau échoue, le routeur bascule automatiquement en mode de secours et le voyant d'alimentation situé en façade du routeur clignote lentement. Pour restaurer le routeur, consultez la section 4.2 Firmware Restoration (Restauration du firmware).

3.3.4 Restauration/Sauvegarde/Transfert de paramètres

Pour restaurer/sauvegarder/transférer les paramètres de configuration du routeur :

1. À partir du volet de navigation, cliquez sur Advanced Settings (Paramètres avancés) > Administration > Restore/Save/Upload Setting (Restauration/Sauvegarde/Transfert de paramètres).

2. Sélectionnez une tâche :

3. Pour restaurer la configuration d'usine du routeur, cliquez sur Restore (Restaurer) puis sur OK lorsque le message de confirmation apparaît.

4. Pour effectuer une copie de sauvegarde des paramètres du routeur, cliquez sur Save setting (Sauvegarder la configuration), sélectionnez le dossier souhaité et cliquez sur Save (Sauvegarder).
5. Pour restaurer le routeur à partir d'un fichier de configuration précédent, cliquez sur Upload (Charger) et localisez le fichier, puis cliquez sur Open (Ouvrir).

IMPORTANT! En cas de défaillance du routeur, chargez la dernière version du firmware. Ne restaurez pas la configuration d'usine du routeur.

3.4 AiProtection

AiProtection fournit une surveillance en temps réel qui permet de détecter les logiciels malveillants, les logiciels espions et les accès non autorisés. Game IPS filtre également les sites internet et les applications indésirables et vous permet de planifier le temps d'accès à Internet d'un périphérique connecté.

3.4.1 Protection du réseau

Protection du réseau évite les risques d'exploitation du réseau et protège le réseau contre les accès non autorisés.

Configurer la protection du réseau

Pour configurer la protection du réseau :

1. À partir du volet de navigation, cliquez sur General (Général) > AiProtection.
2. À partir de la page principale AiProtection, cliquez sur Network Protection (Protection du réseau).
3. À partir de l'onglet Network Protection (Protection du réseau), cliquez sur Scan (Analyser).

Une fois l'analyse terminée, l'utilitaire affiche les résultats sur la page Router Security Assessment (Évaluation de la sécurité du routeur).

IMPORTANT !Les éléments suivis de la marque Yes (Oui) sur la page Router Security Assessment (Évaluation de la sécurité du routeur) sont considérés comme sûrs. Les éléments suivis de la marque No (Non), Weak (Faible) ou Very Weak (Très faible) signifient qu'une faiblesse a été détectée et qu'une configuration différente est recommandée.

1. (Optionnel) Dans la page Router Security Assessment (Évaluation de la sécurité du routeur), configurez manuellement les éléments suivis de la marque No (Non), Weak (Faible) ou Very Weak (Très faible). Pour ce faire :

a. Cliquez sur un élément.

REMARQUE : Lorsque vous cliquez sur un élément, vous serez automatiquement redirigé vers la page de configuration appropriée.

b. À partir de la page des paramètres de sécurité de l'élément, modifiez les paramètres nécessaires puis cliquez sur Apply (Appliquer) une fois terminé.
c. Revenez à la page Router Security Assessment (Évaluation de la sécurité du routeur), puis cliquez sur Close (Fermer) pour quitter la page.

1. Pour configurer automatiquement les paramètres de sécurité, cliquez sur Secure Your Router (Sécuriser votre routeur).
2. Cliquez sur OK lors de l'apparition du message de confirmation.

Blocage de sites malveillants

Cette fonctionnalité restreint l'accès aux sites internet malveillants connus figurant sur une base de données dans le Cloud pour une protection toujours à jour.

REMARQUE : Cette fonction est automatiquement activée lors de l'exécution de l'évaluation du niveau de sécurité du routeur.

Pour activer le blocage des sites malveillants :

1. À partir du volet de navigation, cliquez sur General (Général) > AiProtection.
2. À partir de la page principale AiProtection, cliquez sur Network Protection (Protection du réseau).
3. À partir du panneau de blocage des sites malveillants, cliquez sur ON (OUI).

Two-Way IPS

Two-Way IPS (Système de Prévention des Intrusions ou "Intrusion Prevention System" en anglais) protège votre routeur des attaques réseau en bloquant les paquets entrants malveillants et en détectant les paquets sortants suspects.

REMARQUE : Cette fonction est automatiquement activée lors de l'exécution de l'évaluation du niveau de sécurité du routeur.

Pour activer Two-Way IPS :

1. À partir du volet de navigation, cliquez sur General (Général) > AiProtection.
2. À partir de la page principale AiProtection, cliquez sur Network Protection (Protection du réseau).
3. À partir du panneau Two-Way IPS, cliquez sur ON (OUI).

Protection et blocage des périphériques infectés

Cette fonctionnalité permet d'empêcher les périphériques infectés de communiquer des informations personnelles ou un état infecté à des entités tierces.

REMARQUE : Cette fonction est automatiquement activée lors de l'exécution de l'évaluation du niveau de sécurité du routeur.

Pour activer la protection et le blocage des périphériques infectés :

1. À partir du volet de navigation, cliquez sur General (Général) > AiProtection.
2. À partir de la page principale AiProtection, cliquez sur Network Protection (Protection du réseau).
3. À partir du panneau de protection et de blocage des périphériques infectés, cliquez sur ON (OUI).

Pour configurer les préférences d'envoi d'alertes :

1. À partir du panneau de protection et de blocage des périphériques infectés, cliquez sur Alert Preference (Préférence d'envoi d'alertes).
2. Sélectionnez ou entrez le nom du service de messagerie électronique, l'adresse e-mail et le mot de passe, puis cliquez sur Apply (Appliquer).

3.4.2 Configurer le contrôle parental

Le contrôle parental permet de contrôler le temps d'accès à Internet ou de limiter le temps d'accès au réseau d'un client.

Pour accéder à la page principale du contrôle parental :

À partir du volet de navigation, cliquez sur General (Général) > Parental Controls (Contrôles parentaux).

Filtrage de sites et d'applications

Le filtrage de sites et d'applications est une fonctionnalité du contrôle parental qui permet de bloquer l'accès à certains sites internet ou applications indésirables.

Pour configurer le filtrage de sites et d'applications :

1. À partir du volet de navigation, cliquez sur General (Général) > Parental Controls (Contrôles parentaux).
2. À partir du panneau Web & Apps Filters (Filtrage de sites et d'applications), cliquez sur ON (OUI).
3. Cliquez sur I agree (J'accepte) pour accepter le contrat de licence pour utilisateur final.
4. Dans la colonne Client List (Liste des clients), sélectionnez un client ou tapez son nom dans la liste déroulante.
5. Dans la colonne Content Category (Catégorie de contenu), sélectionnez le contenu à filtrer : Adult (Adulte), Instant Message and Communication (Messagerie instantanée et communications), P2P and File Transfer (P2P et transfert de fichiers) et Streaming and Entertainment (Streaming et divertissement).
6. Cliquez sur ⊕ pour ajouter le profil du client.
7. Cliquez sur Apply (Appliquer) pour enregistrer les modifications.

La planification horaire vous permet de limiter le temps d'accès d'un client au réseau.

REMARQUE : Vérifiez que la date et l'heure du système sont bien synchronisés avec le serveur NTP.

Pour configurer la planification horaire :

1. À partir du volet de navigation, cliquez sur General (Général) > Parental Controls (Contrôle parental) > Time Scheduling (Planification horaire).
2. À partir du panneau Enable Time Scheduling (Activer la planification horaire), cliquez sur ON (OUI).
3. Dans la colonne Clients Name (Nom des clients), sélectionnez un client ou tapez son nom dans la liste déroulante.

REMARQUE : Vous pouvez aussi entrer l'adresse MAC du client dans la colonne Client MAC Address (Adresse MAC du client). Assurez-vous que le nom du client ne possède pas de caractères spéciaux ou d'espaces car cela peut causer un dysfonctionnement du routeur.

1. Cliquez sur pour ajouter le profil du client.
2. Cliquez sur Apply (Appliquer) pour enregistrer les modifications.

3.5 Pare-feu

Le routeur WiFi peut faire office de pare-feu matériel sur votre réseau.

REMARQUE : Le pare-feu est activé par défaut sur votre routeur.

3.5.1 Paramètres de base

Pour configurer les paramètres de base du pare-feu :

1. À partir du volet de navigation, cliquez sur Advanced Settings (Paramètres avancés) > Firewall (Pare-feu) > General (Général).
2. Dans le champ Enable Firewall (Activer le pare-feu), cochez Yes (Oui).

3. Dans le champ Enable DoS Protection (Activer la protection contre les attaques DoS), cochez Yes (Oui) pour protéger votre réseau contre les attaques de déni de service (DoS). Veuillez toutefois noter que l'activation de cette fonctionnalité peut affecter les performances du routeur.

4. Vous pouvez aussi surveiller l'échange de paquets entre le réseau local (LAN) et le réseau étendu (WAN). Dans le menu déroulant Logged packets (Types de paquets), sélectionnez Dropped (Ignorés), Accepted (Acceptés) ou Both (Les deux).

5. Cliquez sur Apply (Appliquer).

3.5.2 Filtrage d'URL

Le routeur WiFi offre la possibilité de filtrer l'accès à certaines adresses internet (URL).

REMARQUE : Le filtrage d'URL est fondé sur les requêtes DNS. Si un client du réseau a déjà accédé à un site internet, celui-ci ne sera pas bloqué (un cache DNS stockant une liste des sites internet visités). Pour résoudre ce problème, effacez la mémoire cache dédiée au DNS avant d'utiliser le filtrage d'URL.

Pour configurer le filtrage d'URL :

1. À partir du volet de navigation, cliquez sur Advanced Settings (Paramètres avancés) > Firewall (Pare-feu) > URL Filter (Filtrage d'URL).
2. Dans le champ Enable URL Filter (Activer le filtrage d'URL), cochez Enabled (Activer).
3. Entrez une adresse URL et cliquez sur le bouton
4. Cliquez sur Apply (Appliquer).

3.5.3 Filtrage de mots-clés

Vous pouvez bloquer l'accès à des sites internet contenant certains mots clés.

Pour configurer le filtrage de mots clés :

1. À partir du volet de navigation, cliquez sur Advanced Settings (Paramètres avancés) > Firewall (Pare-feu) > Keyword Filter (Filtrage de mots clés).
2. Dans le champ Enable Keyword Filter (Activer le filtrage de mots clés), cochez Enabled (Activer).
3. Entrez un mot ou une phrase, puis cliquez sur le bouton Add (Ajouter).
4. Cliquez sur Apply (Appliquer).

REMARQUES :

• Le filtrage de mots clés est fondé sur les requêtes DNS. Si un client du réseau a déjà accédé à un site internet, celui-ci ne sera pas bloqué (un cache DNS stockant une liste des sites internet visités). Pour résoudre ce problème, effacez la mémoire cache dédiée au DNS avant d'utiliser le filtrage de mots clés.
• Les pages internet compressées au format HTTP ne peuvent pas être filtrées. Les pages utilisant le standard HTTPS ne peuvent également pas être filtrées.

3.5.4 Filtrage de services réseau

Le filtrage de services réseau permet de bloquer l'échange de paquets entre le réseau local (LAN) et le réseau étendu (WAN), et de restreindre l'accès des clients à certains services internet (ex : Telnet ou FTP).

Pour configurer le filtrage de services réseau :

1. À partir du volet de navigation, cliquez sur Advanced Settings (Paramètres avancés) > Firewall (Pare-feu) > Network Services Filter (Filtrage de services réseau).
2. Dans le champ Enable Network Services Filter (Activer le filtrage de services réseau), cochez Yes (Oui).
3. Sélectionnez ensuite le type de filtrage. Deny (Refuser) bloque les services réseau spécifiés. Allow (Accepter) limite l'accès à certains services réseau uniquement.
4. Si nécessaire, spécifiez les jours et les horaires d'activité du filtre.
5. Remplissez ensuite le tableau de filtrage. Cliquez sur le bouton
6. Cliquez sur Apply (Appliquer).

3.6 IPv6 (Protocole IPv6)

Ce routeur WiFi est compatible avec le protocole d'adressage IPv6, un protocole disposant d'un espace d'adressage bien plus important que l'IPv4. Cette norme n'étant pas encore largement utilisée, contactez votre FAI pour en confirmer sa prise en charge. Contactez votre FAI si votre connexion Internet est compatible IPv6.

IPv6 Configure the IPv6 Informat setting. IPv6_FAQ Basic Config Connection type disable Apply

Pour configurer le protocole IPv6 :

1. À partir du volet de navigation, cliquez sur Advanced Settings (Paramètres avancés) > IPv6.
2. Dans le menu Connection Type (Type de connexion), sélectionnez le type de connexion. Les options de configuration apparaissant ensuite peuvent varier selon le type de connexion choisi.
3. Entrez les informations IPv6 et de serveur DNS.
4. Cliquez sur Apply (Appliquer).

REMARQUE : Consultez votre FAI en cas de doute sur les informations nécessaires à la configuration de l'adressage IPv6.

3.7 Réseau local (LAN)

3.7.1 Adresse IP du routeur

L'onglet dédié à l'adresse IP du réseau local fait référence à l'adresse IP du routeur WiFi.

REMARQUE : Toute modification de l'adresse IP locale influence certains réglages du serveur DHCP.

Pour modifier l'adresse IP du réseau local :

1. À partir du volet de navigation, cliquez sur Advanced Settings (Paramètres avancés) > LAN (Réseau local) > LAN IP (Adresse IP locale).
2. Remplissez les champs IP address (Adresse IP) et Subnet Mask (Masque de sous-réseau).
3. Une fois terminé, cliquez sur Apply (Appliquer).

3.7.2 Serveur DHCP

Votre routeur WiFi utilise le protocole DHCP pour affecter automatiquement des adresses IP aux clients du réseau. Vous pouvez néanmoins spécifier une plage d'adresses IP et le délai du bail.

Pour configurer le serveur DHCP :

1. À partir du volet de navigation, cliquez sur Advanced Settings (Paramètres avancés) > LAN (Réseau local) > DHCP Server (Serveur DHCP).
2. Dans le champ Enable the DHCP Server (Activer le serveur DHCP), cochez Yes (Oui).

3. Dans la zone de texte Domain Name (Nom de domaine), attribuez un nom de domaine au routeur WiFi.

4. Dans le champ IP Pool Starting Address (Adresse de départ de plage IP), entrez l'adresse IP de départ.

5. Dans le champ IP Pool Ending Address (Adresse de fin de plage IP), entrez l'adresse IP de fin.
6. Dans le champ Lease Time (Délai du bail), spécifiez le délai d'expiration (en secondes) du bail des adresses IP. Lorsque ce délai est atteint, le serveur DHCP renouvellera les adresses IP affectées.

REMARQUES :

• Il est recommandé d'utiliser un format d'adresse IP de type 192.168.50.xxx (où xxx correspond à une valeur numérique comprise entre 2 et 254) lors de la saisie d'une plage d'adresses IP.

• L'adresse de départ d'une plage IP ne peut pas être supérieure à l'adresse de fin.

• Dans la zone DNS and WINS Server Settings (Configuration des serveurs DNS et WINS), entrez, si nécessaire, les adresses dédiées au serveur DNS et WINS.

• Vous pouvez également affecter manuellement des adresses IP aux clients de votre réseau WiFi. Dans le champ Enable Manual Assignment (Activer l'affectation manuelle), cochez Yes (Oui) pour affecter manuellement une IP à une adresse MAC spécifique du réseau. Jusqu'à 32 adresses MAC peuvent être ajoutées à la liste DHCP.

3.7.3 Routage

Si votre réseau est composé de plus d'un routeur WiFi, vous pouvez configurer un tableau de routage permettant de partager le même service internet.

REMARQUE : Il est recommandé de ne pas modifier les paramètres de routage par défaut, sauf si vous possédez les connaissances suffisantes pour le faire.

Pour configurer le tableau de routage :

1. À partir du volet de navigation, cliquez sur Advanced Settings (Paramètres avancés) > LAN (Réseau local) > Route (Routage).
2. Dans le champ Enable static routes (Activer le routage statique), cochez Yes (Oui).
3. Dans la zone Static Route List (Liste de routage statique), entrez les informations réseau des autres points d'accès. Cliquez sur le bouton 🚫 ou sur 🚫 pour ajouter ou supprimer un dispositif de la liste.
4. Cliquez sur Apply (Appliquer).

3.7.4 Télévision sur IP

Le routeur WiFi prend en charge la connexion à un service de télévision sur IP. L'onglet IPTV (Télévision sur IP) offre divers paramètres nécessaires à la configuration des protocoles IPTV, VoIP, multi-diffusion et UDP. Contactez votre fournisseur d'accès internet pour plus de détails sur ce service.

3.8.1 Réseau principal - Filtrage d'adresses MAC

Le filtrage d'adresses MAC offre un certain contrôle sur les paquets transmis vers une adresse MAC spécifique de votre réseau WiFi.

Network MAIN NETWORK admin WiFi 2.4 5 0 Add a Network GUEST NETWORK admin_IoT 2.4 5 0 admin VLAN 51 0 admin VLAN 52 1 Add a Network Main Network Network Clients General WiFi7 Mode Network Name (SSID) admin WiFi Band 2.4GHz 5GHz Security Open Password RADIUS Setting Authentication Method WPA2/WPA3-Personal Wireless Security ******** WiFi Scheduling Enable MAC Filter Disable

Pour configurer le filtrage d'adresses MAC :

1. À partir du volet de navigation, accédez à Général > Réseau > Réseau principal et sélectionnez le nom (SSID) du réseau principal.

2. Dans le menu déroulant Enable Mac Filter (Activer le filtrage d'adresses MAC), sélectionnez Accept (Accepter) ou Reject (Rejeter).

3. Sélectionnez Accept (Accepter) pour autoriser les appareils faisant partie de la liste de filtrage d'adresses MAC à accéder au réseau WiFi.

4. Sélectionnez Reject (Rejeter) pour ne pas autoriser les appareils faisant partie de la liste de filtrage d'adresses MAC à accéder au réseau WiFi.

REMARQUE : Sélectionnez Désactiver si vous souhaitez désactiver le filtrage d'adresses MAC.

1. Dans la liste de filtrage d'adresse MAC, cliquez sur pour accéder à la page Editor (Éditeur), puis cliquez sur et saisissez l'adresse MAC du périphérique sans fil.

2. Cliquez sur OK.

3.8.2.1 Réseau invité

Un réseau invité permet d'offrir une connexion internet aux utilisateurs temporaires via l'accès à un SSID ou réseau séparé, et restreint l'accès au réseau local privé.

REMARQUE : Le ZenWiFi BD4 prend en charge jusqu'à trois SSID pour le réseau invité.

Pour créer un réseau invité :

1. À partir du volet de navigation, accédez à General (Général) > Network (Réseau) > Guest Network (Réseau invité) > Add a Network (Ajouter un réseau).

2. Sélectionnez Réseau invité et attribuez un nom à votre réseau temporaire dans le champ Network Name (SSID) (Nom du réseau (SSID)).

3. Sélectionnez une méthode d'authentication sous Security (Sécurité).

4. Spécifiez l'heure d'accès ou choisissez Scheduled (Planifié) pour ajouter un profil de planification en ligne.
5. Sélectionnez la WiFi Band (Bande WiFi) pour le réseau invité que vous souhaitez créer.
6. Activez ou désactivez le Bandwidth Limiter (Limiteur de bande passante).
7. Activez ou désactivez Access Intranet (Accès Internet).
8. Une fois terminé, cliquez sur Apply (Appliquer).

3.8.2.2 Maître domotique (Smart Home Master)

Smart Home Master (maître domotique) est un outil puissant et convivial pour la segmentation du réseau. Il simplifie le processus de création et de gestion de sous-réseaux avancés, tels que la création d'un SSID dédié pour les appareils de vos enfants, la connexion à un VPN via un sous-réseau dédié ou même la création d'un SSID sécurisé pour tous vos appareils IoT.

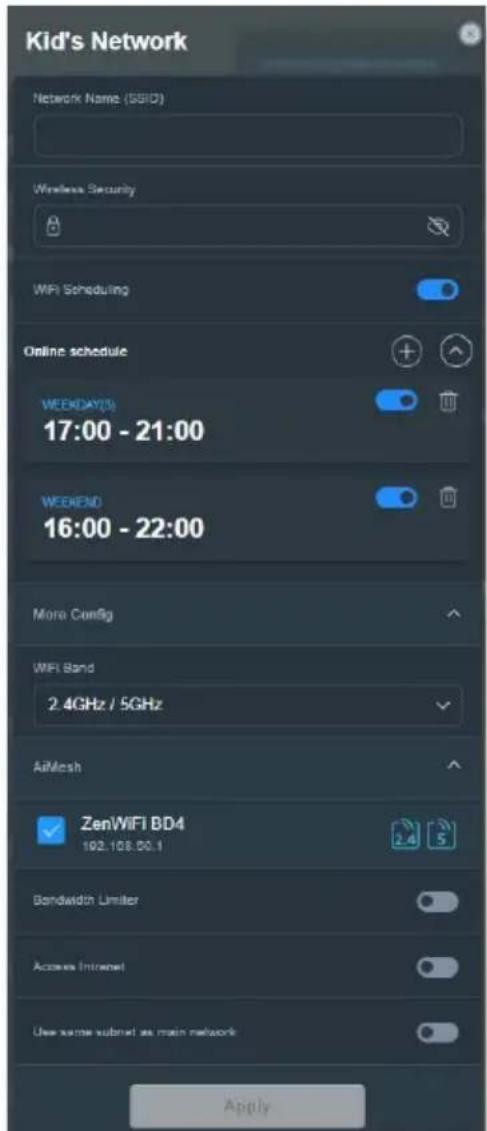

Pour créer un réseau pour enfants :

1. À partir du volet de navigation, accédez à General (Général) > Network (Réseau) > Guest Network (Réseau invité) > Add a Network (Ajouter un réseau).
2. Sélectionnez Kid's Network (Réseau pour enfants) et attribuez un nom de réseau et une clé de sécurité dans les champs Network Name (SSID) (Nom du réseau (SSID)) et Wireless Security (Sécurité WiFi).
3. Personnalisez l'heure d'accès à Internet dans le champ Online schedule (Planification en ligne).
4. Sélectionnez la WiFi Band (Bande WiFi) pour le réseau pour enfants que vous souhaitez créer.
5. Activez ou désactivez le Bandwidth Limiter (Limiteur de bande passante).
6. Activez ou désactivez Access Intranet (Accès Internet).
7. Une fois terminé, cliquez sur Apply (Appliquer).

Kid's Network Network Name (SSID) Wireless Security WiFi Scheduling Online schedule WEEKDAY(S) 17:00 - 21:00 WEEKEND 16:00 - 22:00 More Config WiFi Band 2.4GHz / 5GHz AiMesh ZenWiFi BD4 192.108.00.1 Bandwidth Limiter Access Internet Use name subnet as main network Apply

Pour créer un réseau IoT :

1. À partir du volet de navigation, accédez à General (Général) > Network (Réseau) > Guest Network (Réseau invité) > Add a Network (Ajouter un réseau).
2. Sélectionnez IoT Network (Réseau IoT) et attribuez un nom de réseau et une clé de sécurité dans les champs Network Name (SSID) (Nom du réseau (SSID)) et Wireless Security (Sécurité WiFi).
3. Sélectionnez la WiFi Band (Bande WiFi) pour le réseau pour enfants que vous souhaitez créer.
4. Personnalisez le temps d'accès à Internet en activant WiFi Scheduling (Planification WiFi).
5. Une fois terminé, cliquez sur Apply (Appliquer).

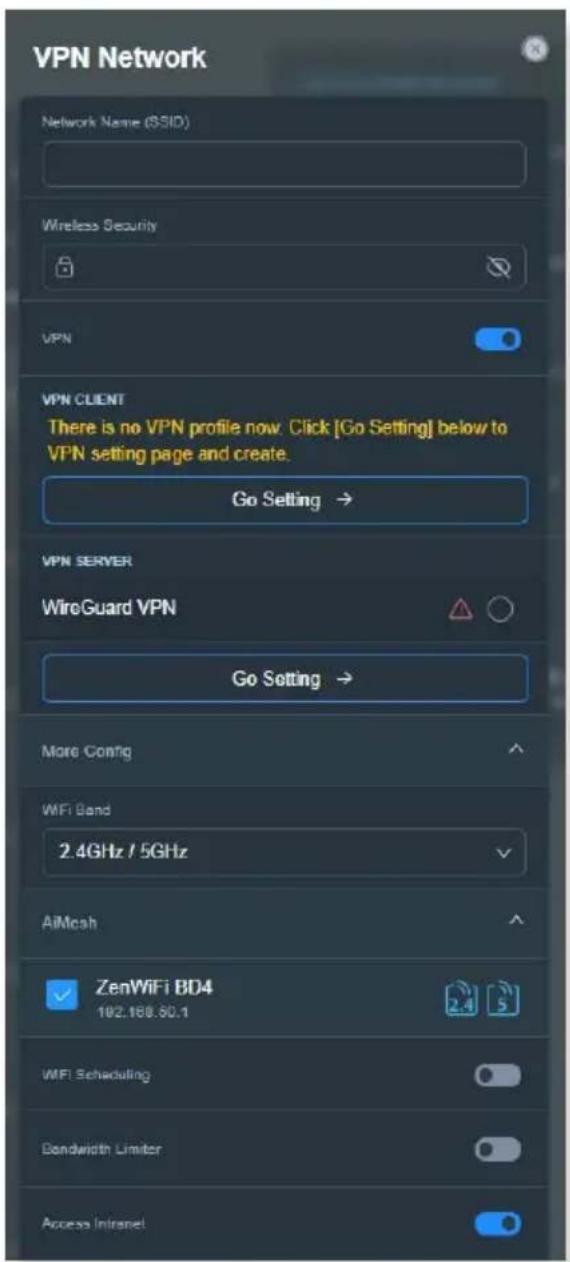

Pour créer un réseau VPN :

1. À partir du volet de navigation, accédez à General (Général) > Network (Réseau) > Guest Network (Réseau invité) > Add a Network (Ajouter un réseau).

2. Sélectionnez VPN Network (Réseau VPN) et attribuez un nom de réseau et une clé de sécurité dans les champs Network Name (SSID) (Nom du réseau (SSID)) et Wireless Security (Sécurité WiFi).

3. Si vous n'avez pas configuré de profil VPN pour le serveur VPN ou le client VPN, cliquez sur Go Setting (Configurer) pour créer un profil VPN.

4. Sélectionnez la WiFi Band (Bande WiFi) pour le réseau VPN que vous souhaitez créer.

5. Personnalisez le temps d'accès à Internet en activant WiFi Scheduling (Planification WiFi).

6. Activez ou désactivez le Bandwidth Limiter (Limiteur de bande passante).

7. Activez ou désactivez Access Intranet (Accès Internet).

8. Une fois terminé, cliquez sur Apply (Appliquer).

Le journal système contient les activités du réseau enregistrées par le routeur.

REMARQUE : Le journal système est réinitialisé à chaque extinction ou redémarrage du routeur.

Pour afficher le journal système :

1. À partir du volet de navigation, cliquez sur Advanced Settings (Paramètres avancés) > System Log (Journal système).

2. Les activités du réseau sont répertoriées dans les 5 onglets suivants :

3. General Log (Général)
   • Wireless Log (Réseau WiFi)
   • DHCP Leases (Baux DHCP)

4. IPv6 (Protocole IPv6)
5. Routing Table (Tableau de routage)
   • Port Forwarding (Redirection de port)
6. Connexions

3.10 Dispositif d'analyse du trafic

La fonctionnalité de surveillance du trafic vous permet d'évaluer l'usage de la bande passante et la vitesse des connexions internet, du réseau local ou du réseau étendu. Vous pouvez surveiller le trafic du réseau en temps réel ou de manière quotidienne. Le trafic peut aussi être affiché pour les dernières 24 heures.

REMARQUE : Les paquets internet sont transmis de manière égale sur les appareils avec ou sans fil.

3.11 Réseau étendu (WAN)

3.11.1 Connexion internet

L'écran Internet Connection (Connexion internet) vous permet de configurer les paramètres de divers types de connexions au réseau étendu.

Pour configurer les paramètres de connexion au réseau étendu :

1. À partir du volet de navigation, cliquez sur Advanced Settings (Paramètres avancés) > WAN (Réseau étendu) > Internet Connection (Connexion internet).

2. Configurez les paramètres listés ci-dessous. Une fois terminé, cliquez sur Apply (Appliquer).

- WAN Connection Type (Type de connexion au réseau étendu) : Sélectionnez votre type de connexion internet. Les choix suivants sont disponibles : Automatic IP (Adresse IP automatique), PPPoE, PPTP, L2TP et Fixed IP (Adresse IP fixe). Consultez votre FAI si le routeur n'est pas en mesure d'établir une connexion à Internet ou si vous n'êtes pas sûr du type de connexion à utiliser.

- Enable WAN (Activer le réseau étendu): Cochez Yes (Oui) pour autoriser un accès internet au routeur. Cochez No (Non) pour désactiver l'accès internet.

- Enable NAT (Activer le NAT): La fonction NAT (Network Address Translation) permet à une adresse IP publique (IP du réseau étendu) d'être utilisée pour fournir un accès internet aux clients disposant d'une adresse IP locale. L'adresse IP privée de chaque client est enregistrée dans le tableau NAT et est utilisée pour le routage des paquets entrants.

- Enable UPnP (Activer le protocole UPnP) : Le protocole UPnP (Universal Plug and Play) permet à de nombreux appareils (routeurs, téléviseurs, systèmes stéréo, consoles de jeu, téléphones portables, etc.) d'être contrôlés par le biais d'un réseau à IP (avec ou sans hub de contrôle central) via une passerelle. Le protocole UPnP connecte des ordinateurs de toute forme, afin d'offrir un réseau fluide pour la configuration distante et le transfert de fichiers. Grâce à l'UPnP, un périphérique réseau peut être automatiquement découvert. Une fois connectés au réseau, les périphériques peuvent être contrôlés à distance pour la prise en charge d'applications P2P, les jeux vidéo, les visioconférences et les serveurs Web ou proxy. Contrairement à la redirection de port, qui implique la configuration manuelle des ports, le protocole UPnP configure automatiquement le routeur de sorte que ce dernier accepte les connexions entrantes avant de rediriger les requêtes vers un client spécifique du réseau local.

• Enable WAN Aggregation (Activer l'agrégation WAN):
  L'agrégation WAN combine deux connexions pour augmenter la vitesse du réseau étendu (WAN) jusqu'à 2 Gb/s. Connectez le port WAN et le port LAN 4 du routeur au ports LAN de votre modem.
• Connect to DNS Server (Obtenir automatiquement
  l'adresse de serveur DNS): Permet au routeur d'obtenir automatiquement les adresses des serveurs DNS auprès du FAI. Un DNS est un service permettant de traduire les noms de domaine internet en adresses IP numériques.
• Authentication: Authentication (Authentication). Cette option peut être requise par certains FAI. Si nécessaire, consultez votre FAI pour plus de détails.
• Host Name (Nom d'hôte): Permet d'attribuer un nom d'hôte au routeur. Ceci peut être requis par votre FAI. Si nécessaire, consultez votre FAI pour plus de détails.
  • MAC Address (Adresse MAC): Une adresse MAC (Media
  Access Control) est un identifiant unique attribué aux appareils dotés d'une connectivité WiFi. Certains FAI surveillent l'adresse MAC des appareils se connectant à leur service et peuvent rejeter toute tentative d'un appareil non enregistré d'établir une connexion. Pour surmonter le problème lié à une adresse MAC non enregistrée, vous pouvez :
• Contacter votre FAI et mettre à jour l'adresse MAC associée à votre abonnement internet.
• Cloner ou modifier l'adresse MAC de votre routeur WiFi ASUS de sorte que celle-ci corresponde à celle enregistrée auprès de votre FAI.

3.11.2 Dual WAN (Double WAN)

Le réseau Dual WAN vous permet d'acheminer les connexions de deux FAI vers votre routeur, un réseau étendu (WAN) principal et un réseau étendu (WAN) secondaire.

Pour configurer un réseau Dual WAN :

1. À partir du volet de navigation, cliquez sur Advanced Settings (Paramètres avancés) > WAN (Réseau étendu).
2. Sur le champ Dual WAN, basculez l'interrupteur sur ON (OUI).
3. Sélectionnez un réseau étendu (WAN) principal et un réseau étendu (WAN) secondaire. Vous pouvez utiliser deux ports WAN/LAN 2.5GbE.
4. Sélectionnez Fail Over (Basculement) ou Load Balance (Équilibrage de charge).
5. Cliquez sur Apply (Appliquer).

REMARQUE : Des explications détaillées sont disponibles dans la FAQ du site de support d'ASUS https://www.asus.com/fr/support/FAQ/1011719

3.11.3 Déclenchement de port

Le déclenchement de port permet d'ouvrir un port entrant pré-déterminé pendant une période limitée lorsqu'un client du réseau local établit une connexion sortante vers un port spécifique. Le déclenchement de port est utilisé dans les cas suivants :

• Plus d'un client local requiert la redirection d'un port d'une même application à un moment différent.
• Une application nécessite des ports entrants spécifiques dissemblables des ports sortants.

Pour configurer le déclenchement de port :

1. À partir du volet de navigation, cliquez sur Advanced Settings (Paramètres avancés) > WAN (Réseau étendu) > Port Trigger (Déclenchement de port).

2. Configurez les paramètres listés ci-dessous. Une fois terminé, cliquez sur Apply (Appliquer).

3. Enable Port Trigger (Activer le déclenchement de port): Cochez Yes (Oui) pour activer le déclenchement de port.

4. Well-Known Applications (Applications connues): Sélectionnez un jeu ou un service internet à ajouter à la liste de déclenchement de port.
   • Description: Entrez une description du service/jeu.

5. Trigger Port (Port de déclenchement): Entrez le port à déclencher.

6. Protocol (Protocole): Sélectionnez le protocole TCP ou UDP.

7. Incoming Port (Port entrant): Spécifiez le port entrant recevant les données en provenance d'Internet.
8. Protocol (Protocole): Sélectionnez le protocole TCP ou UDP.

REMARQUES :

• Lors de la connexion à un serveur IRC, un PC client établit une connexion sortante par le biais de la plage de déclenchement 66660-7000. Le serveur IRC répond en vérifiant le nom d'utilisateur et en créant une nouvelle connexion au PC client via un port entrant.
• Si le déclenchement de port est désactivé, le routeur met fin à la connexion car celui-ci n'est pas en mesure de déterminer quel ordinateur souhaite se connecter à un serveur IRC. Lorsque le déclenchement de port est activé, le routeur affecte un port entrant dédié à la réception des paquets. Ce port entrant est fermé après un certain temps car le routeur ne peut pas déterminer le moment auquel l'application a été arrêtée.
• Le déclenchement de port ne permet qu'à un seul client à la fois d'utiliser un service et un port entrant spécifiques.
• Il n'est pas possible d'utiliser la même application pour déclencher un port sur plus d'un ordinateur à la fois. Le routeur ne redirigera le port que vers le dernier ordinateur à avoir envoyé une requête.

3.11.4 Serveur virtuel et redirection de port

La redirection de port est une méthode permettant de diriger le trafic internet vers un port ou une plage de ports spécifique(s), et ensuite vers un ou plusieurs clients du réseau local. L'utilisation de la redirection de port sur le routeur autorise des ordinateurs extérieurs à un réseau d'accéder à des services répartis sur plusieurs ordinateurs de ce réseau.

REMARQUE : Lorsque la redirection de port est activée, le routeur ASUS bloque le trafic internet entrant non sollicité et n'autorise que les réponses à partir des requêtes sortantes en provenance du réseau local. Le client réseau ne dispose pas d'un accès direct à Internet, et vice versa.

Pour utiliser la redirection de port :

1. À partir du volet de navigation, cliquez sur Advanced Settings (Paramètres avancés) > WAN (Réseau étendu) > Virtual Server / Port Forwarding (Redirection de port).

2. Configurez les paramètres listés ci-dessous. Une fois terminé, cliquez sur OK.

3. Enable Port Forwarding (Activer la redirection de port): Basculez sur ON (OUI) pour activer la redirection de port.

4. Famous Server List (Liste des serveurs connus): Déterminez à quel type de service vous souhaitez accéder.

5. Famous Game List (Liste de jeux): Cet élément identifie les ports nécessaires pour permettre aux jeux en ligne populaires de fonctionner correctement.

6. FTP Server Port (Port Serveur FTP): Évitez d'attribuer la plage de ports 20:21 à votre serveur FTP car cela entraînerait un conflit avec la configuration FTP native du routeur.
7. Service Name (Nom du service): Spécifiez le nom du service.
8. Port Range (Plage de ports): Si vous souhaitez spécifier une plage de ports pour des clients du même réseau, entrez le nom du service, la plage de ports (ex : 10200:10300), l'adresse IP locale et laissez le champ dédié au port local vide. Le champ spécifique à la plage de ports prend en charge plusieurs formats : 300:350, 566,789 ou 1015:1024,3021.

REMARQUES :

• Lorsque le pare-feu du réseau est désactivé et que vous utilisez le port 80 pour le protocole HTTP du réseau étendu, votre serveur http/Web entrera en conflit avec l'interface de gestion du routeur.
• Un réseau utilise les ports pour l'échange de données, chaque port étant doté d'une valeur numérique et d'une tâche spécifique. Par exemple, le port 80 est utilisé pour le protocole HTTP. Un port spécifique ne peut être utilisé que pour une seule application ou service à la fois. Ainsi, deux ordinateurs ne peuvent pas accéder simultanément aux données via un même port. Il n'est, par exemple, pas possible pour deux ordinateurs d'utiliser la redirection de port sur le port 100 au même moment.

REMARQUE : Utilisez une adresse IP statique pour le client local afin que la redirection de port puisse fonctionner correctement. Consultez la section 3.8 Réseau local pour plus de détails.

• Local Port (Port local): Entrez un numéro de port spécifique dédié à la redirection des paquets. Laissez ce champ vide si vous souhaitez que les paquets entrants soient redirigés vers une plage de ports spécifique.
• Protocol (Protocole): Sélectionnez un protocole. En cas d'incertitude, sélectionnez BOTH (Les deux).

Pour vérifier que la redirection de port a bien été configurée :

• Vérifiez que votre serveur ou que l'application est configuré(e) et prêt(e) à être utilisé(e).
• Un client en dehors du réseau local mais ayant accès à Internet (ou "Client internet") est nécessaire. Ce client ne doit pas être connecté au routeur ASUS.
• Sur le client internet, utilisez l'adresse IP du réseau étendu (WAN) du routeur pour accéder au serveur. Si la redirection de port fonctionne correctement, vous serez en mesure d'accéder aux fichiers ou aux applications souhaités.

Différences entre le déclenchement et la redirection de port :

- Le déclenchement de port peut être utilisé sans spécifier d'adresse IP locale. Contrairement à la redirection de port, nécessitant une adresse IP statique, le déclenchement de port autorise la redirection dynamique de port par le biais du routeur. Des plages de ports pré-déterminées sont configurées pour accepter les connexions entrantes pendant une période de temps spécifique. La redirection de port permet à plusieurs ordinateurs d'exécuter des applications nécessitant normalement la redirection manuelle des mêmes ports sur chaque ordinateur du réseau.

- Le déclenchement de port est plus sûr que la redirection de port dans la mesure où les ports entrants ne sont pas constamment ouverts. En effet, ceux-ci ne sont ouverts que lorsqu'une application effectue une connexion sortante par le biais du port déclencheur.

3.11.5 Zone démilitarisée

La zone démilitarisée (ou DMZ en anglais) est un sous-réseau exposant un client à Internet pour lui permettre de recevoir tous les paquets entrants acheminés sur le réseau local.

Le trafic en provenance d'Internet est normalement rejeté et acheminé vers un client spécifique si la redirection ou le déclenchement de port a été configuré sur le réseau. En configuration à zone démilitarisée, un client réseau reçoit tous les paquets entrants.

Le déploiement de cette fonctionnalité sur un réseau est particulièrement utile lorsque vous souhaitez ouvrir des ports entrants ou héberger un nom de domaine ou un serveur de messagerie électronique.

AVERTISSEMENT : L'ouverture de tous les ports d'un client au trafic internet rend le réseau vulnérable aux attaques extérieures. Veuillez prendre en compte les risque encourus lors de la configuration d'une zone démilitarisée.

Pour configurer la zone démilitarisée :

1. À partir du volet de navigation, cliquez sur Advanced Settings (Paramètres avancés) > WAN (Réseau étendu) > DMZ (Zone démilitarisée).

2. Configurez les paramètres listés ci-dessous. Une fois terminé, cliquez sur Apply (Appliquer).

- IP address of Exposed Station (Adresse IP du client) : Entrez dans ce champ l'adresse IP du client hébergeant le service DMZ et exposé à Internet. Vérifiez que le client serveur possède une adresse IP statique.

Pour désactiver la zone démilitarisée :

1. Effacez l'adresse IP du client du champ IP address of Exposed Station (Adresse IP du client).

2. Une fois terminé, cliquez sur Apply (Appliquer).

3.11.6 Service DDNS

La configuration d'un serveur DDNS (DNS dynamique) vous permet d'accéder au routeur en dehors de votre réseau par le biais du service DDNS d'ASUS ou d'une société tierce.

Pour configurer le service DDNS :

1. À partir du volet de navigation, cliquez sur Advanced Settings (Paramètres avancés) > WAN (Réseau étendu) > DDNS.

2. Configurez les paramètres listés ci-dessous. Une fois terminé, cliquez sur Apply (Appliquer).

- Enable the DDNS Client (Activer le client DDNS): Active l'accès à distance du routeur ASUS par le biais d'un nom de serveur DNS plutôt que de l'adresse IP du réseau étendu (WAN).

- Server (Serveur) et Host Name (Nom d'hôte): Sélectionnez l'une des options disponibles. Si vous souhaitez utiliser le service de DDNS d'ASUS, spécifiez le nom d'hôte au format xxx.asuscomm.com (xxx correspondant à votre nom d'hôte).

- Si vous choisissez un service DDNS différent, cliquez sur Essai gratuit pour être redirigé vers la page Web du service sélectionné. Remplissez les champs Nom d'utilisateur, Adresse e-mail, Mot de passe et Clé DDNS.

- Enable wildcard (Utiliser une Wildcard): Activez la Wildcard si le service DDNS utilisé requiert une Wildcard.

REMARQUES :

Le service DDNS ne peut pas fonctionner sous les conditions suivantes :

• Le routeur WiFi utilise une adresse IP du réseau étendu (WAN) privée (de type 192.168.x.x, 10.x.x.x ou 172.16.x.x).
• Le routeur fait partie d'un réseau utilisant plusieurs tableaux NAT.

3.11.7 NAT Passthrough

La fonction NAT Passthrough permet à une connexion VPN (réseau privé virtuel) d'être acheminée vers les clients du réseau par le biais du routeur. Les fonctionnalités PPTP Passthrough, L2TP Passthrough, IPsec Passthrough et RTSP Passthrough sont activées par défaut.

Pour activer ou désactiver la fonction NAT Passthrough, allez dans Advanced Settings (Paramètres avancés) > WAN (Réseau étendu) > NAT Passthrough. Une fois terminé, cliquez sur Apply (Appliquer).

WPS (WiFi Protected Setup) est une norme de sécurité simplifiant la connexion d'un appareil à un réseau WiFi. Vous pouvez utiliser la fonctionnalité WPS par le biais d'un code de sécurité ou du bouton WPS dédié.

REMARQUE : Vérifiez que votre périphérique WiFi soit compatible avec la norme WPS avant de tenter d'utiliser cette fonctionnalité.

Pour activer et utiliser la fonctionnalité WPS sur votre réseau WiFi :

1. À partir du volet de navigation, cliquez sur Advanced Settings (Paramètres avancés) > Wireless (WiFi) > WPS.

2. Déplacez l'interrupteur sur ON (OUI) pour activer la fonctionnalité WPS.

3. Par défaut, la norme WPS utilise la bande de fréquence 2,4 GHz. Si vous souhaitez plutôt utiliser la bande à 5 GHz, déplacez l'interrupteur sur OFF (Désactiver), cliquez sur le bouton Switch Frequency (Changer de fréquence) dans le champ Current Frequency (Fréquence actuelle), puis déplacez de nouveau l'interrupteur sur ON (OUI).

REMARQUE : La norme WPS est compatible avec les méthodes d'authentication à système ouvert, WPA-Personal et WPA2-Personal. Les chiffrements à clés partagées, WPA-Enterprise, WPA2-Enterprise et RADIUS ne sont pas pris en charge.

1. Dans le champ WPS Method (Méthode de connexion WPS), sélectionnez Push Button (Pression de bouton) ou Client PIN Code (Code PIN). Si vous souhaitez utiliser le bouton WPS, continuez à l'étape 4. Si vous optez plutôt pour le code PIN, passez directement à l'étape 5.

2. Pour utiliser le bouton WPS :

a. Cliquez sur Start (Démarrer) ou sur le bouton WPS placé à l'arrière du routeur.
b. Appuyez ensuite sur le bouton WPS de votre périphérique WiFi. Un logo WPS figure normalement sur ce bouton.

REMARQUE : Inspectez votre périphérique WiFi ou consultez son mode d'emploi pour localiser l'emplacement du bouton WPS.

c. Le routeur WiFi recherchera automatiquement la présence de dispositifs WPS à proximité. Si aucun appareil WPS n'est détecté, le routeur basculera en mode veille.

1. Pour utiliser un code PIN :

a. Munissez-vous du code PIN de votre périphérique WiFi. Celui-ci est généralement situé sur l'appareil lui-même ou dans son mode d'emploi.
b. Entrez le code PIN dans le champ réservé à cet effet.
c. Cliquez sur Start (Démarrer) pour basculer le routeur WiFi en mode d'attente WPS. Le voyant lumineux WPS clignote rapidement trois fois de manière consécutive jusqu'à ce que la connexion WPS soit établie.

3.12.2 Pontage WDS

Le pontage WDS (Wireless Distribution System) permet à votre routeur ASUS de se connecter de manière exclusive à un autre point d'accès WiFi, empêchant d'autres périphériques WiFi ou stations d'établir une connexion au routeur WiFi ASUS. Dans ce scénario d'utilisation, le routeur ASUS peut faire office de répéteur WiFi communiquant avec un autre point d'accès et d'autres clients.

Pour configurer un pont WiFi :

1. À partir du volet de navigation, cliquez sur Advanced Settings (Paramètres avancés) > Wireless (WiFi) > WDS.
2. Sélectionnez une bande de fréquence WiFi.
3. Dans le champ AP Mode (Mode point d'accès), sélectionnez l'une des options suivantes :

- AP Only (Point d'accès uniquement): Désactive le pontage WiFi.

• WDS Only (WDS uniquement): Active le pontage WiFi mais bloque la connexion d'autres périphériques WiFi/clients au routeur.
• HYBRID (Hybride): Active le pontage WiFi et autorise la connexion d'autres périphériques WiFi/clients au routeur.

REMARQUE : En mode hybride, les périphériques WiFi connectés au routeur WiFi ASUS ne bénéficieront que de la moitié du débit WiFi du point d'accès.

1. Dans le champ Connect to APs in list (Se connecter aux points d'accès de la liste), cliquez sur Yes (Oui) si vous souhaitez établir une connexion à un point d'accès distant.
2. Dans le champ Control Channel (Canal de contrôle), sélectionnez le canal d'opération du pont WiFi. Choisissez Auto pour autoriser le routeur à sélectionner automatiquement le canal générant le moins d'interférences.

REMARQUE : Les canaux disponibles varient en fonction du pays ou de la région.

1. Dans Remote AP List (Liste des points d'accès distants), entrez une adresse MAC, puis cliquez sur le bouton Ajouter pour ajouter l'adresse à la liste des points d'accès disponibles.

REMARQUE : Tous les points d'accès ajoutés à la liste doivent posséder le même canal d'opération que celui utilisé par le routeur WiFi ASUS.

1. Cliquez sur Apply (Appliquer).

3.12.3 Service RADIUS

Le service RADIUS (Remote Authentication Dial in User Service) offre un niveau de sécurité additionnel lorsque vous sélectionnez la méthode de chiffrement WPA-Enterprise, WPA2-Enterprise ou Radius with 802.1x.

Pour configurer le service RADIUS :

1. Assurez-vous que le mode d'authentication du routeur est bien de type WPA-Enterprise, WPA2-Enterprise ou Radius with 802.1x.
2. À partir du volet de navigation, cliquez sur Advanced Settings (Paramètres avancés) > Wireless (WiFi) > onglet RADIUS Setting (RADIUS).
3. Sélectionnez une bande de fréquence.
4. Dans le champ Server IP Address (Adresse IP du serveur), saisissez l'adresse IP du serveur RADIUS.
5. Dans le champ Connection Secret (Phrase secrète), affectez le mot de passe d'accès au serveur RADIUS.
6. Cliquez sur Apply (Appliquer).

3.12.4 Professionnel

L'onglet Professionnel offre diverses options de configuration avancées.

REMARQUE : Il est recommandé de conserver les valeurs par défaut de cet onglet.

Sur l'écran Professional (Professionnel), les options de configuration suivantes sont disponibles :

- Band (Bande): Sélectionnez une bande de fréquence.

• Enable Radio (Activer la radio): Sélectionnez Yes (Oui) pour activer le module radio WiFi, ou No (Non) pour le désactiver. Cochez No (Non) pour désactiver le réseau sans fil.
• Enable Wireless Scheduler (Activer le planificateur WiFi) : Vous pouvez choisir le format horaire 24 heures ou 12 heures. Les couleurs du tableau indiquent Allow (Autoriser) ou Deny (Refuser). Cliquez sur une cellule pour changer les paramètres de l'horaire en fonction des jours de la semaine et cliquez sur OK.

Wireless - Professional *Reminder. The System time zone is different from your locals setting. Clock Format 24-hour ▼ Allow □ Deny □ Active Schedule System Time Thu, Aug 23 06:59:27 2018 Select All Sun Mon Tue Wed Thu Fri Sat 00 ~ 01 01 ~ 02 02 ~ 03 03 ~ 04 04 ~ 05 05 ~ 06 06 ~ 07 07 ~ 08 08 ~ 09 09 ~ 10 10 ~ 11 11 ~ 12 12 ~ 13 13 ~ 14 14 ~ 15 15 ~ 16 16 ~ 17 17 ~ 18 18 ~ 19 19 ~ 20 20 ~ 21 21 ~ 22 22 ~ 23 23 ~ 24 Cancel OK

• Set AP isolated (Isoler le point d'accès): Permet de ne pas autoriser la communication entre les clients du réseau. Ceci est utile si votre réseau héberge fréquemment des utilisateurs invités. Sélectionnez Yes (Oui) ou No (Non) pour activer ou désactiver cette fonctionnalité.

• Multicast rate (Mb/s) (Débit multi-diffusion): Entrez une valeur ou cliquez sur Disable (Désactiver) pour désactiver cette fonctionnalité.

• Preamble Type (Type de préambule) : Détermine le temps alloué au routeur pour vérifier les redondances cycliques permettant de détecter les erreurs lors du transfert de paquets CRC (Cyclic Redundancy Check). Le CRC est une méthode de détection d'erreurs pendant la transmission de données. Sélectionnez Short (Court) pour un réseau disposant d'un trafic élevé, Long si votre réseau WiFi est composé de périphériques WiFi plus anciens ou hérités. Sélectionnez Long si votre réseau sans fil est composé de périphériques WiFi plus anciens ou hérités.

• RTS Threshold (Palier RTS): Spécifiez une valeur de palier RTS basse pour améliorer les communications WiFi dans un réseau au trafic chargé et disposant d'un grand nombre d'appareils.
• DTIM Interval (Intervalle DTIM): L'intervalle DTIM (Delivery Traffic Indication Message) est l'intervalle de temps avant lequel un signal est envoyé sur un périphérique WiFi en veille pour indiquer qu'un paquet attend d'être transmis. La valeur par défaut est de 3 millisecondes.
• Beacon Interval (Intervalle de balise): L'intervalle de balise (Beacon Interval) correspond au temps en un DTIM et le suivant. La valeur par défaut est de 100 ms. Baissez la durée de l'intervalle si la connexion est instable ou pour les appareils itinérants.
• Enable TX Bursting (État TX Burst): Cette fonctionnalité permet d'améliorer la vitesse de transfert entre le routeur WiFi et les appareils 802.11g.
• Enable WMM APSD (WMM APSD): Activez l'option WMM APSD (WiFi Multimedia Automatic Power Save Delivery) pour améliorer la gestion de l'alimentation des périphériques WiFi. Sélectionnez Disable (Désactiver) pour désactiver cette fonctionnalité.

4 Utilitaires4 Utilitaires

4.1 Device Discovery (Détection d'appareils)

Détection d'appareils est un utilitaire WiFi ASUS qui détecte les routeurs WiFi ASUS et permet de les configurer facilement.

Pour lancer l'utilitaire Détection d'appareils :

- Depuis le Bureau de votre ordinateur, cliquez sur Start (Démarrer) > All Programs (Tous les programmes) > ASUS Utility (Utilitaire ASUS) > Wireless Router (Routeur WiFi) > Device Discovery (Détection d'appareils).

REMARQUE : Lorsque le routeur fonctionne en mode point d'accès, cet utilitaire est nécessaire pour obtenir l'adresse IP du routeur.

4.2 Firmware Restoration (Restauration du firmware)

Restauration du firmware est un utilitaire qui recherche automatiquement les routeurs WiFi ASUS dont la mise à jour du firmware a échouée, puis restaure ou charge le firmware que vous avez spécifié. Cela télécharge le firmware que vous avez choisi. Le processus prend de 3 à 4 minutes.

IMPORTANT ! Placez le routeur en mode de secours avant de lancer l'utilitaire Restauration du firmware.

REMARQUE : Cet utilitaire n'est pas compatible avec le système d'exploitation MAC OSX.

Pour basculer le routeur en mode de secours et utiliser l'utilitaire Restauration du firmware :

1. Débranchez la source d'alimentation de votre routeur WiFi.
2. Maintenez enfoncé le bouton de réinitialisation situé à l'arrière du routeur et rebranchez l'adaptateur secteur au routeur. Relâchez le bouton de réinitialisation une fois que le voyant d'alimentation en façade se met à clignoter lentement pour indiquer que le routeur est en mode de secours.
3. Configurez une adresse IP statique sur votre ordinateur et utilisez les éléments suivants pour configurer les paramètres TCP/IP :

Adresse IP: 192.168.1.x

Masque de sous-réseau: 255.255.255.0

1. Depuis le Bureau de votre ordinateur, cliquez sur Start (Démarrer) > All Programs (Tous les programmes) > ASUS Utility (Utilitaire ASUS) > Wireless Router (Routeur WiFi) > Firmware Restoration (Restauration du firmware).

2. Spécifiez un fichier de firmware, puis cliquez sur Upload (Charger).

REMARQUE : Cet utilitaire n'est pas un outil de mise à niveau du firmware et ne doit pas être utilisé avec un routeur WiFi ASUS fonctionnant normalement. Les mises à niveau du firmware doivent être effectuées via l'interface de gestion du routeur. Consultez le Chapitre 3 : Configurer les paramètres généraux et avancés pour plus de détails.

5 Dépannage5 Dépannage

Ce chapitre offre des solutions aux problèmes pouvant survenir lors de l'utilisation de votre routeur. Si vous rencontrez un problème non traité dans ce chapitre, rendez-vous sur le site d'assistance d'ASUS sur : https://www.asus.com/fr/support/ pour plus d'informations sur votre produit et obtenir les coordonnées du service technique d'ASUS.

5.1 Dépannage de base

Si votre routeur ne fonctionne pas correctement, essayez les solutions de dépannage de base suivantes.

Mettez à jour le firmware.

1. Ouvrez l'interface de gestion du routeur. Cliquez sur Advanced Settings (Paramètres avancés) > Administration > Firmware Upgrade (Mise à jour du firmware). Cliquez sur Check (Vérifier) pour vérifier si une mise à jour du firmware est disponible.

1. Si c'est le cas, rendez-vous sur https://www.asus.com/Networking/ZenWiFi BD4/HelpDesk/ pour télécharger le dernier firmware disponible.
2. Dans l'onglet Firmware Version (Version du firmware), cliquez sur Check (Vérifier) pour localiser le fichier téléchargé.
3. Cliquez sur Upload (Charger) pour lancer le processus de mise à niveau du firmware.

Réinitialisez votre réseau dans l'ordre suivant :

1. Éteignez le modem.
2. Débranchez la prise d'alimentation du modem.
3. Éteignez le routeur et les ordinateurs connectés.
4. Branchez la prise d'alimentation du modem.
5. Allumez le modem et patientez environ 2 minutes.
6. Allumez le routeur et patientez environ 2 minutes.
7. Allumez vos ordinateurs.

Vérifiez que les paramètres de connexion WiFi de l'ordinateur correspondent à ceux du routeur.

- Lorsque vous tentez d'établir une connexion WiFi entre un ordinateur et le routeur, assurez-vous que le SSID (nom du réseau WiFi), la méthode de chiffrement et le mot de passe sont corrects.

Vérifiez que les paramètres de configuration du réseau sont corrects.

- Chaque client du réseau se doit de posséder une adresse IP valide. Il est recommandé d'utiliser le serveur DHCP du routeur pour affecter automatiquement les adresses IP aux clients du réseau.

- Certains fournisseurs d'accès internet au câble requièrent l'adresse MAC de l'ordinateur enregistré sur leur réseau. Vous pouvez obtenir l'adresse MAC d'un client à partir de l'interface de gestion du routeur, en cliquant sur Network Map (Carte du réseau) > page Clients. Placez le curseur de souris au-dessus d'un client pour visualiser son adresse MAC.

Impossible d'accéder à l'interface de gestion du routeur

• Si vous utilisez une connexion filaire, vérifiez le câble Ethernet et l'état des différents voyants lumineux tel qu'expliqué dans la section précédente.
  • Assurez-vous d'utiliser les bons identifiants de connexion. Vérifiez également que la touche de verrouillage des majuscules n'a pas été activée.

• Supprimez les cookies et les fichiers temporaires de votre navigateur internet. Pour Internet Explorer, suivez les instructions suivantes :

• Ouvrez Internet Explorer, puis cliquez sur Tools (Outils) > Internet Options (Options internet).

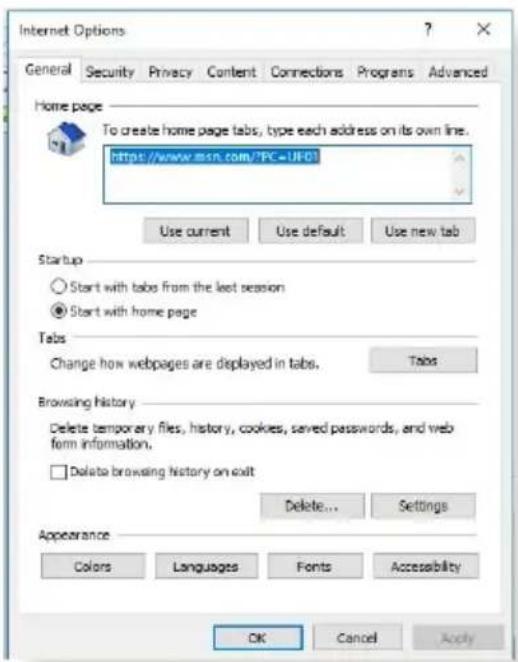

• Dansl'onglet General (Général), sous Browsing history (Historique de navigation), cliquez sur Delete... (Supprimer...), sélectionnez Temporary Internet Files (Fichiers internet temporaires) et Cookies puis cliquez sur Delete (Supprimer).

• Les options de suppression des cookies et des fichiers temporaires peuvent varier en fonction du navigateur internet utilisé.
• Si applicable, désactivez votre proxy, la numérotation de votre connexion à distance, et configurez les paramètres TCP/IP de sorte à obtenir une adresse IP automatiquement. Pour plus de détails, consultez le chapitre 1 de ce manuel.
  • Assurez-vous d'utiliser des câbles réseau Ethernet de catégorie 5 ou 6.

Le client ne peut pas établir de connexion WiFi avec le routeur

REMARQUE : Si vous rencontrez des problèmes de connexion au réseau 5 GHz, assurez-vous que votre appareil soit compatible avec cette bande de fréquence.

• Hors de portée :
• Rapprochez le routeur du client.
- Serveur DHCP désactivé :

1. Ouvrez l'interface de gestion du routeur. Dans l'interface de gestion du routeur, cliquez sur General (Général) > Network Map (Carte du réseau) > Clients..

2. Si l'appareil n'apparaît pas dans la liste, cliquez sur Advanced Settings (Paramètres avancés) > LAN (Réseau local) > onglet DHCP Server (Serveur DHCP), et vérifiez que la case Yes (Oui) du champ Enable the DHCP Server (Activer le serveur DHCP) est bien cochée.

- Le SSID est masqué. Si votre appareil est en mesure de détecter d'autre réseaux WiFi sauf celui de votre routeur, allez dans Advanced Settings (Paramètres avancés) > Wireless (WiFi) > onglet General (Général), cochez l'option No (Non) du champ Hide SSID (Masquer le SSID), et l'option Auto du champ Control Channel (Canal).

• Si vous utilisez une carte WiFi, vérifiez que le canal WiFi utilisé est disponible dans votre pays/région. Dans ce cas, modifiez le canal et les autres paramètres WiFi appropriés.
• Si vous ne parvenez toujours pas à établir une connexion WiFi au routeur, restaurez sa configuration d'usine. Pour ce faire, dans l'interface de gestion du routeur, allez dans Administration > onglet Restore/Save/Upload Setting (Restauration/Sauvegarde/Transfert de paramètres) et cliquez sur Restore (Restaurer).

Internet n'est pas accessible.

• Vérifiez que votre routeur peut se connecter à l'adresse IP du réseau étendu (WAN) de votre FAI. Pour ce faire, dans l'interface de gestion du routeur, allez dans General (Général) > Network Map (Carte du réseau) et vérifiez l'état de la connexion internet.
• Si votre routeur ne peut pas se connecter à Internet, essayez de réinitialiser le réseau comme décrit à la sous-section Réinitialisez votre réseau dans l'ordre suivant sous Dépannage de base.

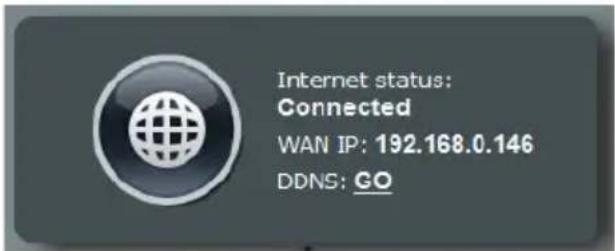

Internet status: Connected WAN IP: 192.168.0.146 DDNS: GO

- Le client a été bloqué par la fonctionnalité de contrôle parental. Dans l'interface de gestion du routeur, allez dans General (Général) > Parental Controls (Contrôle parental) et vérifiez que l'appareil figure dans la liste. Si c'est le cas, utilisez le bouton Supprimer pour retirer le client de la liste, ou modifiez les horaires de blocage.

- Si Internet n'est toujours pas accessible, essayez de redémarrer l'ordinateur et vérifiez son adresse IP et de passerelle.

Oubli du SSID (nom du réseau) ou du mot de passe de connexion au réseau

• Configurez un nouveau SSID et une nouvelle clé de chiffrement par le biais d'une connexion filaire (câble Ethernet). Ouvrez l'interface de gestion du routeur, allez sur la page Network Map (Carte du réseau), spécifiez un nouveau SSID ainsi qu'une nouvelle clé de chiffrement, puis cliquez sur Apply (Appliquer).
• Restaurer la configuration d'usine du routeur. Pour ce faire, dans l'interface de gestion du routeur, allez dans Administration >onglet Restore/Save/Upload Setting (Restauration/Sauvegarde/Transfert de paramètres) et cliquez sur Restore (Restaurer).

Restauration des paramètres par défaut du routeur ?

- Allez dans Administration >onglet Restore/Save/Upload Setting (Restauration/Sauvegarde/Transfert de paramètres) et cliquez sur Restore (Restaurer).

Échec de la mise à jour du firmware.

Placez le routeur en mode de secours et exécutez l'utilitaire Restauration du firmware. Consultez la section 4.2 Firmware Restoration (Restauration du firmware) pour en savoir plus sur l'utilisation de cet utilitaire.

Impossible d'accéder à l'interface de gestion du routeur

Avant de configurer votre routeur WiFi, suivez les instructions suivantes pour votre ordinateur hôte et les autres clients du réseau.

A. Désactivez le serveur proxy si celui-ci est activé.

Windows®

1.CliquezsurStart (Démarrer) > Internet Explorer pour ouvrir le navigateur.

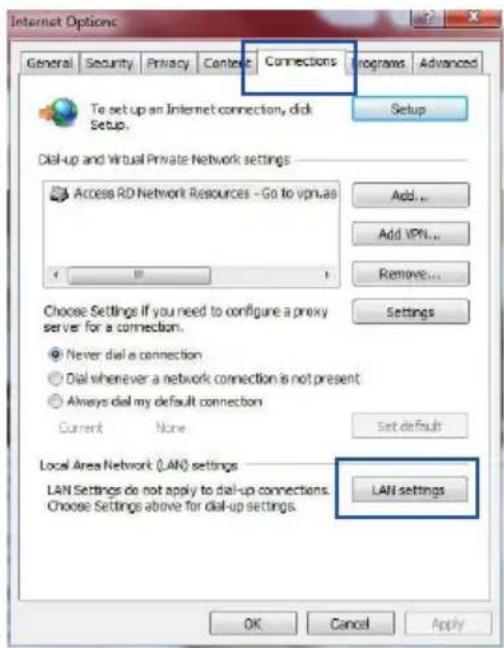

2. Cliquez sur Tools (Outils) > Internet options (Options internet) > Connections (Connexions) > LAN settings (Paramètres réseau).

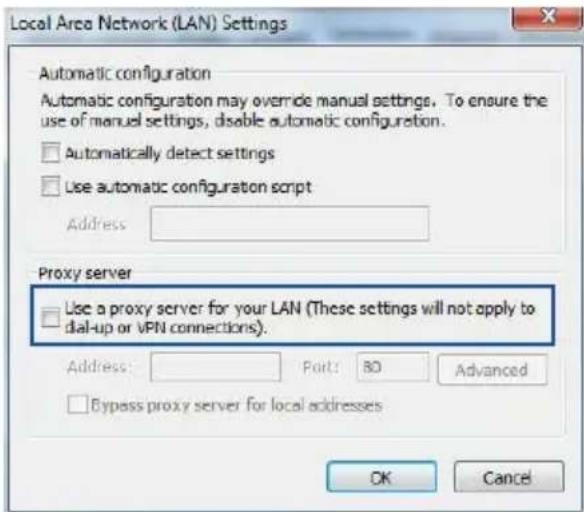

1. À partir de l'écran des paramètres du réseau local, décochez l'option Use a proxy server for your LAN (Utiliser un serveur proxy pour votre réseau local).
2. Cliquez sur OK une fois terminé.

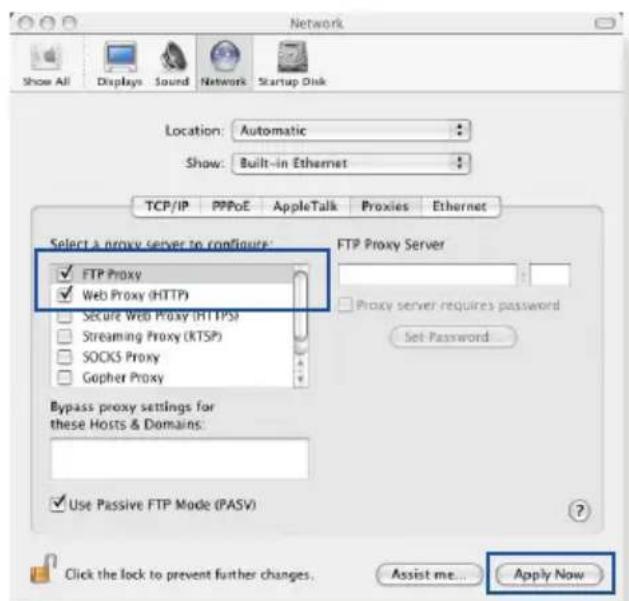

1. Dans votre navigateur Safari, cliquez sur Safari > Preferences (Préférences) > Advanced (Avancées) > Change Settings (Modifier les réglages)
2. Dans la liste des protocoles, décochez les options FTP Proxy (Proxy FTP) et Web Proxy (HTTP) (Proxy web sécurisé (HTTP)).
3. Cliquez sur Apply Now (Appliquer maintenant) une fois terminé.

REMARQUE : Consultez le fichier d'aide de votre navigateur internet pour plus de détails sur la désactivation du serveur proxy.

B. Configurez les paramètres TCP/IP pour l'obtention automatique d'une adresse IP.

Windows®

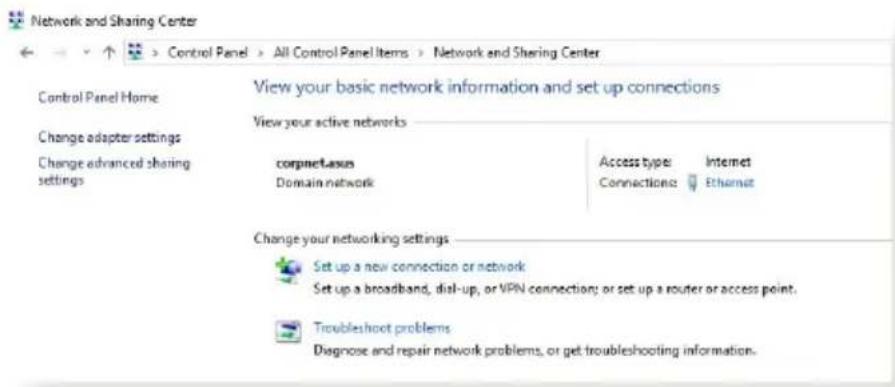

1. Cliquez sur Start (Démarrer) > Control Panel (Panneau de configuration) > Network and Sharing Center (Centre réseau et partage), puis cliquez sur la connexion réseau pour afficher sa fenêtre d'état.

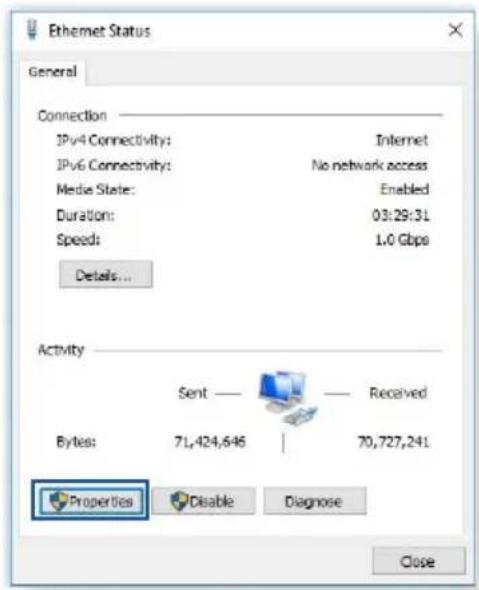

1. Cliquez sur Properties (Propriétés) pour afficher la fenêtre des propriétés réseau.

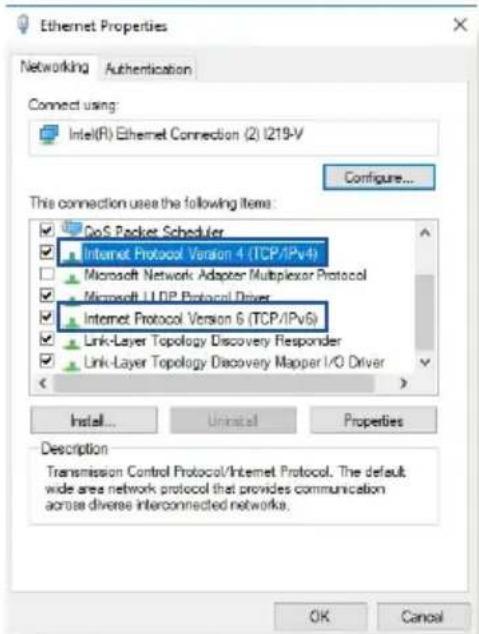

1. Sélectionnez Internet Protocol Version 4 (TCP/IPv4) (Protocole internet version 4 (TCP/IPv4)) ou Internet Protocol Version 6 (TCP/IPv6) (Protocole internet version 6 (TCP/IPv6)), puis cliquez sur Properties (Propriétés).

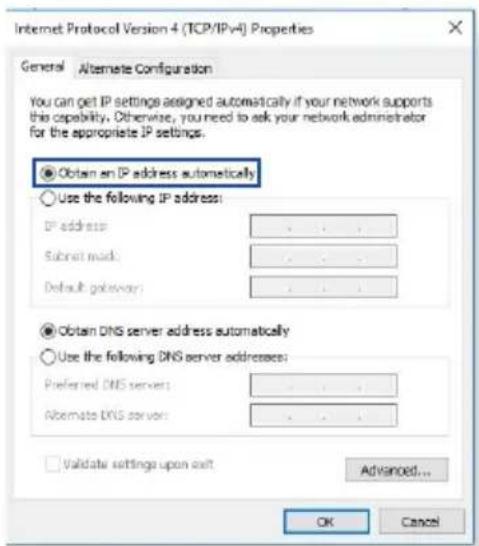

1. Pour obtenir une adresse IP IPv4, cochez l'option Obtain an IP address automatically (Obtenir une adresse IP automatiquement).

Pour obtenir une adresse IP IPv6, cochez l'option Obtain an IPv6 address automatically (Obtenir une adresse IPv6 automatiquement).

1. Cliquez sur OK une fois terminé.

1. Cliquez sur l'icône Apple située en haut à gauche de votre écran.

2. Cliquez sur System Preferences (Préférences Système) > Network (Réseau) > Configure... (Configurer...)

3. Dans l'onglet TCP/IP, sélectionnez Using DHCP (Via DHCP) dans le menu déroulant Configure IPv4 (Configurer IPv4).

4. Cliquez sur Apply Now (Appliquer maintenant) une fois terminé.

REMARQUE : Consultez l'aide de votre système d'exploitation pour plus de détails sur la configuration des paramètres TCP/IP de votre ordinateur.

C. Désactivez la numérotation de votre connexion à distance (le cas échéant).

Windows®

1.CliquezsurStart (Démarrer) > Internet Explorer pour ouvrir le navigateur.

1. Cliquez sur Tools (Outils) > Internet options (Options internet) > Connections (Connexions).

2. Cochezl'option Never dial a connection (Ne jamais établir de connexion).

3. Cliquez sur OK une fois terminé.

REMARQUE : Consultez le fichier d'aide de votre navigateur internet pour plus de détails sur la désactivation d'une connexion à distance.

Annexes Annexes

Consignes de sécurité

Lorsque vous utilisez ce produit, suivez toujours les précautions de sécurité fondamentales, y compris, mais sans s'y limiter, les suivantes :

AVERTISSEMENT!

• Les cordons d'alimentation doivent être branchés sur une prise électrique correctement reliée à la terre. Connectez l'équipement uniquement à une prise de courant à proximité et facilement accessible.
• Si l'adaptateur est endommagé, n'essayez pas de le réparer vous-même. Contactez un technicien qualifié ou votre revendeur.
• NE PAS utiliser de cordons d'alimentation, accessoires ou autres périphériques endommagés.

NE PAS placer cet équipement à une hauteur supérieure à 2 mètres.

• Utilisez ce produit dans un environnement dont la température ambiante est comprise entre 0°C (32°F) et 40°C (104°F).
• Lisez les directives opérationnelles et la plage de température fournies avant d'utiliser le produit.
• Soyez particulièrement vigilant quant à votre sécurité lors de l'utilisation de cet appareil dans certains lieux (les aéroports, les hôpitaux, les stations-service et les garages professionnels).
• Évitez d'utiliser cet appareil à proximité de dispositifs médicaux implantés. Si vous portez un implant électronique (stimulateurs cardiaques, pompes à insuline, neurostimulateurs...), veuillez impérativement respecter une distance minimale de 15 centimètres entre cet appareil et votre corps pour réduire les risques d'interférence.
• Utilisez cet appareil dans de bonnes conditions de réception pour minimiser le niveau de rayonnement. Ce n'est pas toujours le cas dans certaines zones ou situations, notamment dans les parkings souterrains, dans les ascenseurs, en train, en voiture, ou tout simplement dans un secteur mal couvert par le réseau.
• Tenez cet appareil à distance des femmes enceintes et du basventre des adolescents.
• N'utilisez pas ce produit si des anomalies sont visibles ou s'il a été mouillé, endommagé ou modifié. Faites appel au service après-vente pour obtenir de l'aide.

AVERTISSEMENT!

• NE PAS placer sur une surface irrégulière ou instable.
• Ne placez pas et ne laissez pas tomber d'objets sur le produit. Évitez d'exposer le produit à des chocs mécaniques tels que l'écrasement, la flexion, la perforation ou le broyage.
• NE PAS démonter, ouvrir, passer au micro-ondes, incinérer, peindre ou insérer des objets étrangers dans ce produit.
• Référez-vous à l'étiquette située au dessous du produit pour vérifier que l'adaptateur secteur répond aux exigences de tension.
• Gardez le produit à l'écart du feu et des sources de chaleur.
• NE PAS exposer l'appareil à la pluie ou à l'humidité, tenez-le à distance des liquides. NE PAS utiliser le produit lors d'un orage.
• Connectez les circuits de sortie PoE de ce produit exclusivement aux réseaux PoE, sans routage vers des installations externes.
• Pour éviter tout risque de choc électrique, débranchez le câble d'alimentation de la prise électrique avant de toucher au système.
• Utilisez uniquement des accessoires approuvés par le fabricant de l'appareil pour fonctionner avec ce modèle. L'utilisation d'autres types d'accessoires peut invalider la garantie ou enfreindre les réglementations et lois locales, tout en présentant des risques pour la sécurité. Contactez votre revendeur local pour connaître la disponibilité des accessoires autorisés.
• L'utilisation de ce produit d'une manière non recommandée dans les instructions fournies peut entraîner un risque d'incendie ou de blessures.

Visitez notre site multilingue d'assistance en ligne sur : https://www.asus.com/fr/support.
