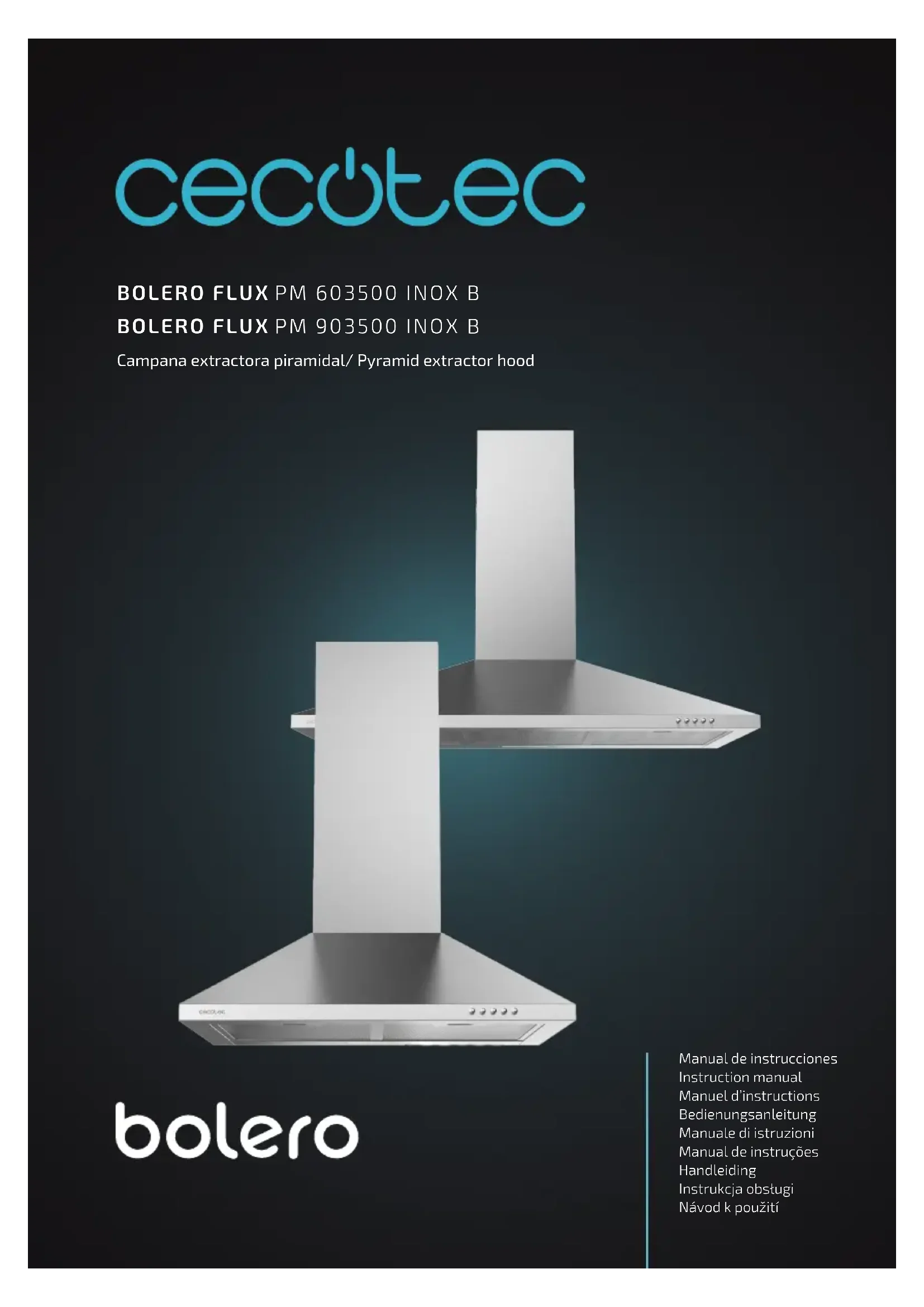

MODE D'EMPLOI Bolero Flux PM 903500 Inox B CECOTEC

1. Pièces et composants 67

2. Avant utilisation 67

4. Fonctionnement 68

5. Nettoyage et entretien 68

6. Résolution de problèmes 70

7. Spécications techniques 71

8. Recyclage des équipements

électriques et électroniques 73

9. Garantie et SAV 73

1. Bouton de déconnexion

2. Bouton de puissance faible

3. Bouton de puissance moyenne

4. Bouton de puissance élevée

5. Bouton de la lumière

NOTE : Les graphiques de ce manuel sont des représentations schématiques et peuvent ne pas correspondre exactement à ceux du produit.

2. AVANT UTILISATION

- Cet appareil possède un emballage conçu pour le protéger pendant son transport. Sortez l’appareil de sa boîte et retirez tout le matériel qui compose l’emballage. Rangez la boîte d’origine et le reste des éléments provenant de l’emballage dans un endroit sûr pour éviter d’endommager l’appareil si vous devez le transporter à l’avenir. Si vous devez vous défaire de l’emballage d’origine, assurez-vous de recycler tous les éléments correctement. - Assurez-vous que toutes les pièces et les composants sont inclus et en bon état. S’il manque une pièce, une partie, un accessoire ou que l’appareil ou ses accessoires ne sont pas en bon état, veuillez contacter le Service Après-Vente ociel de Cecotec. Contenu de la boîte - Hotte aspirante - Kit de montage - Manuel d’instructions

Les dimensions de la hotte aspirante sont indiquées dans l’image 2. - Avant d’installer la hotte aspirante, assurez-vous que l’endroit est propre an d’éviter qu’elle n’aspire de la poussière ou de la saleté. - Veuillez noter que la hotte aspirante ne doit pas partager le même tuyau d’évacuation d’air que d’autres appareils utilisant du gaz ou d’autres combustibles.

le ltre de la hotte. Suivez les indications suivantes: Modes de nettoyage

1. Immergez les ltres en aluminium dans de l’eau chaude (40-50 °C), ajoutez un produit de

nettoyage et laissez-les tremper pendant 2 à 3 minutes. Protégez-vous avec des gants et nettoyez les ltres avec une brosse douce ou un tampon à récurer. N’appliquez pas trop de force, car les ltres sont très délicats et peuvent être facilement endommagés.

2. Si vous le souhaitez, vous pouvez également laver les ltres au lave-vaisselle à une

température d’environ 60 °C. Nettoyage - Coupez toujours l’alimentation électrique avant de nettoyer ou d’entretenir la hotte. - Pour éviter que la surface extérieure de la hotte ne se détériore avec le temps, il est recommandé de la nettoyer à l’eau chaude avec un produit de nettoyage (non corrosif) environ tous les deux mois. - N’utilisez pas de détergents abrasifs. Dans le cas contraire, la surface de la hotte risque d’être endommagée. - Tenez le moteur et les autres pièces à l’écart de l’eau, car l’eau peut endommager l’appareil. Filtre à charbon - Ce type de ltre contient du charbon actif, purie l’air et absorbe les odeurs de cuisson. Le charbon actif devient saturé après un certain temps, ce qui réduit la capacité d’adsorption du ltre. Le ltre à charbon ne peut en aucun cas être lavé ou nettoyé. - Lorsque la hotte aspirante est utilisée régulièrement, le ltre à charbon actif doit être remplacé en fonction de la fréquence d’utilisation. Si vous faites frire plus fréquemment, changez-le plus souvent. - Le ltre à charbon ne doit pas être exposé à la chaleur.

1. Retirez les ltres.

2. Les ltres à charbon se trouvent des deux côtés du moteur. Tournez les ltres

jusqu’à ce qu’ils soient xés en place.

3. Pour remplacer le ltre à charbon, procédez dans l’ordre inverse. Img. 10

Remplacement de la lumière/ampoule Important: - L’ampoule/lumière doit être remplacée par le Service d’Assistance Technique de Cecotec ou par des techniciens qualiés. - Débranchez toujours l’appareil avant d’eectuer toute opération sur l’appareil. Lorsque vous manipulez l’ampoule/la lumière, assurez-vous qu’elle a complètement refroidi avant tout contact direct avec vos mains. - Pour faciliter l’évacuation de l’air, le tuyau de ventilation doit avoir une courbure de ≥120° et doit être raccordé au mur extérieur. - Après l’installation, veillez à ce que la hotte soit de niveau an d’éviter l’accumulation de graisse à l’extrémité. Img. 3

1. La hotte aspirante doit être placée à une distance de 65~75 cm au-dessus de la surface

de cuisson pour un eet optimal.

2. Installez le crochet mural à un endroit approprié et réglez la hauteur d’installation. Veillez

à ce qu’il soit aligné. Utilisez les vis pour le xer au mur. Img. 4

3. Fixez le support extérieur sur la cheminée (Img. 5), et assurez-vous que la partie

intérieure de la cheminée peut être ajustée à la hauteur d’installation, ainsi qu’à celle du tuyau de raccordement exible. Installez ensuite le tuyau de raccordement exible dans la cheminée de la hotte aspirante. Img. 6.

4. Fixez la hotte aspirante au crochet xé au mur. Img. 7

5. Ajustez la hauteur de la partie intérieure de la cheminée à la position du support intérieur

et xez-la avec les vis (ST4*8mm). Après avoir réglé la position de la hotte aspirante, xez l’unité avec les vis de sécurité (ST4*30mm). Img. 8 Note : Le boîtier arrière comprend deux conduits d’aération de sécurité.

1. Pour allumer la hotte aspirante, appuyez sur l’un des boutons de puissance.

2. Si vous appuyez sur le bouton de puissance faible, la hotte aspirante bipera et le moteur

fonctionnera à la vitesse minimale.

3. Si vous appuyez sur le bouton de puissance moyenne, la hotte aspirante bipera et le

moteur fonctionnera à vitesse moyenne.

4. Si vous appuyez sur le bouton de puissance élevée, la hotte aspirante bipera et le moteur

fonctionnera à grande vitesse.

5. Appuyez sur le bouton d’éclairage pour que les deux lumières s’allument. Appuyez à

nouveau sur ce bouton et les lumières s’éteindront.

6. Appuyez sur le bouton d’arrêt et l’appareil s’éteindra.

5. NETTOYAGE ET ENTRETIEN

Nettoyage des ltres en aluminium N’utilisez pas de produits de nettoyage corrosifs pour nettoyer la graisse des ltres en aluminium. Un nettoyage régulier des ltres en aluminium prolongera la durée de vie de l’appareil et le maintiendra en bon état de fonctionnement. L’image 9 montre comment retirerBolero Flux PM 603500 Inox B / PM 903500 Inox B Bolero Flux PM 603500 Inox B / PM 903500 Inox B

La hotte vibre. Le ventilateur est endommagé, ce qui fait vibrer la hotte lors de l’extraction de l’air. Remplacez le ventilateur Le moteur n’est pas bien xé. Fixez le moteur correctement. La hotte n’est pas correctement xée. Fixez correctement la hotte La hotte n’aspire pas susamment. La distance entre la hotte aspirante et la surface de cuisson est trop grande. Réajustez la distance. L’aération de la pièce est excessive en raison de l’ouverture des portes ou des fenêtres. Changez la hotte d’emplacement et réinstallez-la. La hotte est inclinée. Les vis de xation ne sont pas bien serrées. Replacez la hotte horizontalement et serrez les vis. Les chevilles en plastique ne sont pas correctement serrées. Replacez la hotte en position horizontale et resserrez les chevilles en plastique.

7. SPÉCIFICATIONS TECHNIQUES

Référence : 02869/02842 Produit : Bolero Flux PM 603500 Inox B/ /Bolero Flux PM 903500 Inox B Tension nominale: 220-240V~ Fréquence nominale: 50 Hz Puissance totale: 66,5 W Puissance du moteur : 65 W Débit d’air: 350 m

LED: 1x1,5 W Type d’éclairage : LED rectangulaire Dimensions de la LED : 120x33 mm

ILCOS D : DBL-1.5-S-120/33

Ce produit contient une source lumineuse avec une ecacité énergétique A. - Lorsque vous manipulez les ampoules, tenez-les avec un chion ou des gants pour éviter que la sueur n’entre en contact avec l’ampoule, car cela pourrait réduire la durée de vie de l’ampoule. Note : - Avant de changer les ampoules/les lumières, assurez-vous que l’appareil est éteint et débranché. - Portez des gants lorsque vous changez les ampoules/lumières.

6. RÉSOLUTION DE PROBLÈMES

Problème Cause Solution La lumière est allumée, mais l’appareil ne fonctionne pas. La hotte est obstruée. Retirez l’obstruction. Le condensateur est endommagé. Remplacez le condensateur. Le moteur est bloqué ou le roulement est endommagé. Remplacez le moteur. Le moteur est brûlé ou dégage une mauvaise odeur. Remplacez le moteur. La lumière et le moteur ne fonctionnent pas. En plus des points ci-dessus, vériez les points suivants : L’ampoule a grillé. Remplacez l’ampoule. Le câble d’alimentation est lâche. Connectez les câbles conformément au schéma électrique. De la graisse tombe des ltres en aluminium. Les ltres sont très sales. Nettoyez ou remplacez immédiatement les ltres en aluminium.Bolero Flux PM 603500 Inox B / PM 903500 Inox B Bolero Flux PM 603500 Inox B / PM 903500 Inox B

Niveau sonore (réglage élevé)

65 dB Niveau sonore (réglage bas)

55 dB Les spécications techniques peuvent être modiées sans notication préalable an d’améliorer la qualité du produit. Produit fabriqué en Chine I Conçu en Espagne

8. RECYCLAGE DES ÉQUIPEMENTS ÉLECTRIQUES ET ÉLECTRONIQUES

Ce symbole indique que, conformément à la réglementation en vigueur, le produit et/ou la batterie doivent être éliminés séparément des déchets municipaux. Lorsque ce produit atteint la n de sa vie utile, vous devez retirer les piles ou batteries et les apporter à un point de collecte désigné par les autorités locales. Pour obtenir des informations détaillées sur la manière la plus adéquate de vous défaire de vos appareils électriques et électroniques et/ou des batteries correspondantes, vous devez contacter les autorités locales. Le respect des directives susmentionnées contribuera à la protection de l’environnement.

Cecotec est responsable envers l’utilisateur nal ou le consommateur de tout défaut de conformité existant au moment de la livraison du produit dans les termes, conditions et délais établis par la réglementation applicable. Il est recommandé que les réparations soient eectuées par du personnel qualié. Si vous détectez un incident ou un problème avec le produit, vous devez contacter le Service Après-Vente ociel de Cecotec au [phone].

Les droits de propriété intellectuelle des textes de ce manuel appartiennent à CECOTEC INNOVACIONES, S.L. Tous droits réservés. Le contenu de cette publication ne peut être, en totalité ou en partie, reproduit, stocké dans un système de récupération de données, transmis ou distribué par quelque moyen que ce soit (électronique, mécanique, photocopie, enregistrement ou similaire) sans l’autorisation préalable de CECOTEC INNOVACIONES, S.L. La consommation d’énergie en mode « éteint » est de 0 W selon les directives de la norme EN 50564:2011 et les règlements européens 1275/2008/ CE et 801/2013/CE. Pour ce faire, branchez l’appareil sans eectuer aucune fonction. Le sélecteur de l’appareil a été placé sur la position « éteint ». Symbole Valeur Unité Modèle 02869 (1)

(2) Consommation annuelle d’énergie AEC hotte aspirante 29,1 kWh/a Facteur d’incrémentation du temps f 1,5 Ecacité de la dynamique des uides FDE hotte aspirante 12,6 Indice d’ecacité énergétique EEI hotte aspirante 65,8 Débit d’air mesurée au point d’ecacité maximale

Pression d’air mesurée au point d’ecacité maximale

BEP 132 Pa Débit d’air maximal Q max 361,9 m

Puissance électrique absorbée mesurée au point d’ecacité maximale

BEP 51,1 W Puissance nominale du système d’éclairage

1,5(x1) W Éclairement mesuré du système d’éclairage sur la surface de cuisson

(2) lux Consommation d’énergie en mode veille

- W Consommation d’énergie en mode arrêt
