Woodland NEFI27H - Cheminée Napoleon - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cheminée électrique (ensemble de bûches)
Marque	Napoleon
Modèle	Woodland NEFI27H
Largeur	686 mm (27 po)
Hauteur	393 mm (15 1/2 po)
Profondeur	356 mm (14 po)
Poids net	13,4 kg (29,5 lb)
Alimentation électrique	120 V CA, 15 A, max 1500 W
Type de fiche	3 broches avec mise à la terre
Homologations	CSA 22.2 n° 46 / UL 1278
Usage	Intérieur seulement
Fonctions d'éclairage	Flamme et lit de braises LED, 5 réglages (arrêt, braises seules, faible, moyen, élevé)
Fonctions de chauffage	Chauffage + soufflerie, 4 réglages (arrêt, soufflerie seule, basse, haute)
Télécommande	Oui, avec pile CR2025, portée 8 m
Minuterie	30 min à 6 h
Thermostat	7 réglages de 61 °F à 85 °F (commutable en °C)
Verrouillage du chauffage	Oui, par maintien du bouton 5 secondes
Installation	Dans un foyer existant ou un cabinet, dimensions minimales : H 406 mm x L 698 mm x P 356 mm
Entretien	Débrancher avant nettoyage ; aspirer les débris de verre ; inspection annuelle par un technicien
Sécurité	Protection thermique intégrée ; ne pas couvrir les ouvertures ; dégagement minimum 91,4 cm (36 po) devant l'appareil
Pièces détachées	Disponibles chez le détaillant ; numéros de pièce dans le manuel
Garantie	1 an sur composants électriques et pièces d'usure (hors ampoules et fusibles)

FOIRE AUX QUESTIONS - Woodland NEFI27H Napoleon

Comment installer le foyer Woodland NEFI27H dans un foyer existant ?

Assurez-vous que le foyer existant a des dimensions minimales : hauteur 406 mm, largeur 698 mm, profondeur 356 mm. Scellez le conduit avec des matériaux incombustibles et installez un chapeau de cheminée pour éviter l'infiltration d'eau. Branchez l'appareil sur une prise 120 V 15 A. Ne fermez pas les portes du foyer existant pour permettre une circulation d'air suffisante.

Quels sont les réglages de la flamme et comment les ajuster ?

La flamme et le lit de braises offrent 5 réglages : arrêt (F0), braises seules (LL), flamme faible (F1), moyenne (F2) et élevée (F3). Utilisez le bouton de contrôle de lumière sur le panneau de commande ou la télécommande pour parcourir les réglages. Le réglage par défaut est F3.

Comment utiliser la fonction chauffage ?

Le chauffage a 4 réglages : arrêt (HO), soufflerie seule (BL), chaleur basse (H1) et haute (H2). Tournez le bouton de contrôle chaufferette sur le panneau ou appuyez sur le bouton correspondant de la télécommande. Le verrouillage du chauffage peut être activé en maintenant le bouton enfoncé 5 secondes.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez d'abord les piles : remplacez la pile CR2025 si nécessaire. Assurez-vous que la télécommande est pointée vers le centre avant de l'appareil et qu'il n'y a pas d'obstacles. La portée est de 8 mètres. Si le problème persiste, le récepteur peut être défectueux et nécessite un remplacement.

Comment régler la minuterie ?

Appuyez sur le bouton minuterie du panneau ou de la télécommande. L'icône s'allume. Appuyez à nouveau pour faire défiler les durées : 30 min, 1h, 2h, 3h, 4h, 5h, 6h ou arrêt. L'appareil s'éteindra automatiquement à la fin du temps choisi.

Puis-je installer le foyer dans une salle de bain ?

Non, l'installation dans une salle de bain est interdite. L'appareil doit être installé dans un endroit sec, à l'intérieur, loin de l'eau. Si installé dans une pièce humide, respectez les codes pour risque accru de décharge électrique.

Quelles sont les précautions de sécurité importantes ?

Ne bloquez jamais les entrées et sorties d'air. Gardez une distance d'au moins 36 pouces (91,4 cm) entre la façade et tout matériau combustible (rideaux, meubles). Ne brûlez pas de bois ou de liquides inflammables. L'appareil chauffe : surveillez les enfants et utilisez une barrière de protection si nécessaire.

Comment nettoyer l'appareil ?

Éteignez et débranchez l'appareil avant tout nettoyage. Attendez qu'il refroidisse. Utilisez un aspirateur pour enlever la poussière des ouvertures. Si des débris de verre sont présents, retirez-les avec précaution. Ne pas utiliser de produits abrasifs. Faites inspecter l'appareil par un technicien au moins une fois par an.

Que faire si l'appareil s'éteint et ne se rallume pas ?

Vérifiez d'abord le disjoncteur de la maison. Si l'appareil a surchauffé, le dispositif de sécurité thermique s'est déclenché. Débranchez l'appareil et laissez-le refroidir 15 minutes avant de le rebrancher. Si le problème persiste, inspectez le fusible ou contactez un technicien qualifié.

Où trouver les pièces de rechange pour ce modèle ?

Les pièces de rechange sont disponibles auprès de votre détaillant Napoléon autorisé. Pour commander, fournissez le modèle (NEFI27H), le numéro de série et la description de la pièce. Les pièces en stock sont livrées sous 2 à 5 jours, les commandes spéciales peuvent prendre jusqu'à 90 jours. Consultez la section 6 du manuel pour les numéros de pièce.

MODE D'EMPLOI Woodland NEFI27H Napoleon

7200, Route Transcanadienne, Montréal, Québec H4T 1A3

Ensemble de bûches Woodland ^MD Électrique

(NEFI24H illustré)

Si ces instructions ne sont pas suivies à la lettre, une incendie pourraient s'ensuivre causant des dommages matériels, des blessures corporelles ou des pertes de vie.

- N'entreposez pas et n'utilisez pas d'essence ou autres liquides et vapeurs infl ammables à promiximité de cet appareil ou tout autre appareil.

INSTALLATEUR:

Laissez ce manuel avec l'appareil

PROPRIÉTAIRE:

Conservez ce manuel pour consultation ultérieure.

Cet appareil dispose d'une télécommande qui nécessite des piles à bouton qui sont dangereuses pour les jeunes enfants.

POUR L'UTILISATION INTÉRIEUR SEULEMENT

CERTIFIÉ SELON LES NORMES NATIONALES CANADIENNES ET AMÉRICAINES:

CSA 22.2 NO. 46 / UL 1278

Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON, L4M 0G8 Canada / 103 Miller Drive, Crittenden, Kentucky, USA, 41030

Téléphone 1 [phone] • www.napoleon.com • [e-mail]

AVERTISSEMENT

- Si équipé avec un chauffage, cet appareil peut être chaud lorsqu'il fonctionne et peut causer de graves brûlures en cas de contact.

- Ne faites pas fonctionner l'appareil avant d'avoir lu et compris les instructions d'utilisation. L'incapacité de respecter les instructions pourrait causer un incendie ou des blessures corporelles.

- N'installez pas de composants endommagés ou incomplets, ni des composants de substitution.

- Ne brûlez pas de bois ou autres matériaux dans cet appareil.

- Tous les appareils électriques contiennent des composants internes qui deviennent chauds et qui produisent des étincelles. N'utilisez pas cet appareil dans des endroits où de l'essence, des peintures ou d'autres liquides infl ammables sont présents.

- Les grillages de sécurité ou écrans enlevés pour faire l'entretien devront être remis en place avant d'utiliser l'appareil.

- Il est primordial de garder propres les compartiments de contrôle, les brûleurs, la souffl erie, les bouches d'air de l'appareil ainsi que le système d'évacuation. L'appareil et son système d'évacuation doivent être inspectés avant la première utilisation et au moins une fois l'an par un spécialiste en entretien. Un entretien plus fréquent pourrait être nécessaire en raison des peluches provenant des tapis, literie, etc. L'emplacement de l'appareil doit être gardé libre de tous matériaux combustibles, essence ou autres liquides et vapeurs infl ammables.

- Cet appareil ne devra être modifi é en aucun cas.

- N'utilisez pas cet appareil si une partie quelconque a été submergée. Contactez immédiatement un technicien de service qualifi é pour inspecter l'appareil et pour remplacer toute pièce du système de contrôle qui aurait été submergée.

- Si équipé avec une porte vitrée, n'opérer pas l'appareil lorsque la porte vitrée est enlevée, fi ssurée ou brisée. Le remplacement de la vitre devra être effectué par un technicien de service certifié ou qualifié.

- Si équipé avec un porte vitrée, ne frappez pas et ne claquez pas la porte vitrée de l'appareil.

- Les matériaux d'emballage doivent être gardés hors de la portée des enfants et mis au rebut de façon sécuritaire. Comme tous les emballages de plastique, ceux-ci ne sont pas des jouets et doivent demeurer hors de la portée des enfants et des bébés.

- L'entretien ne doit être effectué que lorsque l'appareil est débranché du circuit électrique.

- Débranchez toujours l'appareil lorsqu'il n'est pas utilisé.

- N'utilisez pas l'appareil si le cordon d'alimentation ou la fi che sont endommagés, s'il ne fonctionne pas bien, ou s'il a été échappé ou endommagé d'une quelconque façon. Retournez l'appareil à un centre de service autorisé pour une inspection, des ajustements électriques ou mécaniques ou une réparation.

- N'utilisez pas cet appareil à l'extérieur.

- Lorsque vous installez cet appareil dans une pièce où l'eau est présente, l'installation doit se conformer aux codes reconnaissant le risque accru de décharge électrique et d'électrocution.

note:

Cet appareil NE PEUT PAS être installé dans une salle de bain.

- Ne passez pas le cordon d'alimentation sous un tapis. Ne recouvrez pas le cordon avec des carpettes, des tapis de couloir ou autres revêtements similaires. Évitez de placer le cordon dans un endroit passant ou à un endroit où il risque de causer des chutes.

- Branchez seulement dans une prise de courant adéquatement mise à la terre.

- N'insérez pas d'objets dans les ouvertures d'entrée d'air ou de sortie d'air puisque cela risque d'endommager l'appareil ou causer des chocs électriques ou un incendie.

- Il est normal que votre appareil électrique produise du bruit, surtout s'il est installé dans un endroit calme comme un chambre à coucher.

AVERTISSEMENT

FR

• Pour prévenir les risques d'incendie, ne bloquez pas les entrées d'air et les sorties d'air de quelque manière que ce soit. Ne placez pas cet appareil sur une surface molle telle qu'un tapis où les ouvertures pourraient se bloquer.
• Toujours brancher l'appareil directement dans une prise murale. N'utilisez pas de cordons d'alimentation ou une robinet d'alimentation relogeables (alimentation/multiprise).
• Cet appareil a été testé et homologué pour usage avec les accessoires optionnels listés dans ce manuel uniquement. L'utilisation d'accessoires optionnels qui n'ont pas été spécifi quement testés pour cet appareil électrique annulera la garantie de l'appareil et/ou présentera des risques pour la sécurité.

Pour les appareil équipé avec chauffage:

• Risque de brûlures. L'appareil doit être éteint et refroidi avant d'effectuer l'entretien. Pour débrancher l'appareil, mettez d'abord les boutons de contrôle à « OFF » puis retirez la fi che de la prise de courant.
• Les jeunes enfants doivent être supervisés attentivement lorsqu'ils sont dans la même pièce que l'appareil recommandés s'il y a dans la maison des individus à risque. Les jeunes enfants et autres personnes sont sujets aux brûlures accidentelles. Une barrière de protection est recommandée s'il y a dans la maison des individus à risque. Afin de restreindre l'accès à l'appareil, installez une barrière de protection ajustable pour garder les jeunes enfants ou autres personnes à risque hors de la pièce et loin des surfaces chaudes.
• Les vêtements et autres matériaux combustibles ne doivent pas être posés sur l'appareil ou à proximité.
• En raison des températures élevées, l'appareil devrait être placé loin des endroits passants et loin des meubles et des rideaux.
• Assurez-vous de disposer de mesures de sécurité adéquates pour empêcher les jeunes enfants de toucher aux surfaces chaudes.
• Même lorsque l'appareil est éteint, la porte et l'écran demeureront chauds pendant un bon moment.
• Consultez votre détaillant local de foyer pour connaître les grillages de sécurité et les écrans offerts pour protéger les enfants des surfaces chaudes. Ces grillages de sécurité et ces écrans doivent être fixés au plancher.
• Assurez-vous de respecter les dégagements aux matériaux combustibles lorsque vous installez un manteau ou des tablettes au-dessus de l'appareil. Les téléviseurs et autres composants électroniques sournis à des températures élevées peuvent fondre, se déformer, se décolorer et entraîner des défaillances prématurées de ces appareils.

AVERTISSEMENT: Ce produit peut vous exposer à des substances chimiques incluant le mb et les composés de plomb qui, selon l'État de Californie, causeraient le cancer, et des instances chimiques incluant le BBP et DEHP qui, selon d'État de Californie, causeraient des informations congénitales ou autres dangers pour la reproduction.

Pour de plus amples renseignements, visitez le www.P65Warnings.ca.gov.

table des matières

1.0 information générales 29

1.1 dimensions 29
1.2 homologations 29
1.3 instructions générales 30
1.4 plaque d'homologation 30
1.5 emplacement l'étiquette 31
1.6 localisation de l'appareil 31
1.7 mise à la terre de l'appareil 32

2.0 installation 33

2.1 installation de l'appareil 33

2.1.1 installation de l'appareil dans le foyer existant 33
2.1.2 installation de l'appareil 34
2.2 branchement par câble 35
2.3 fixer appareil 36

3.0 instructions de fonctionnement 37

3.1 interrupteur et panneau de commande 37

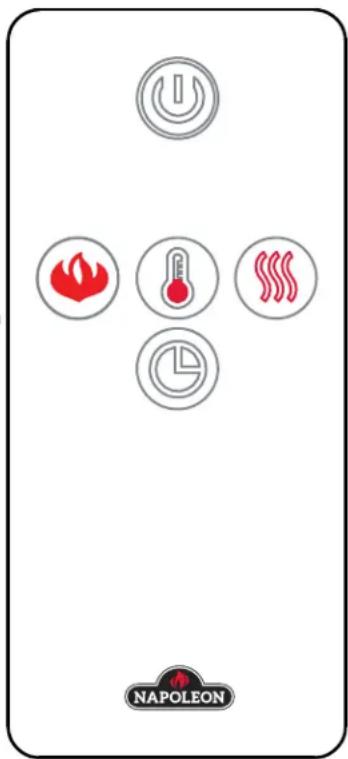

3.2 utilisation de la télécommande 38

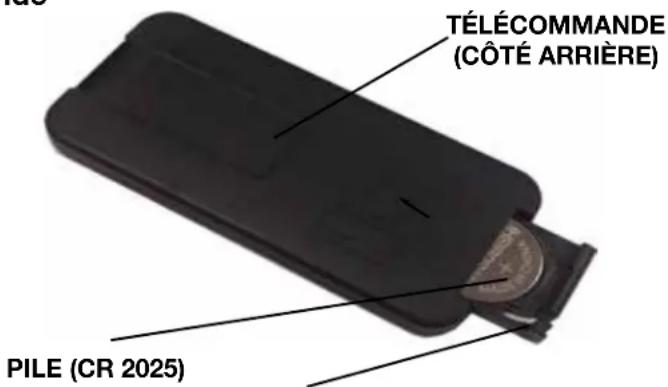

3.3 installation de la pile de la télécommande 38

4.0 finitions 39

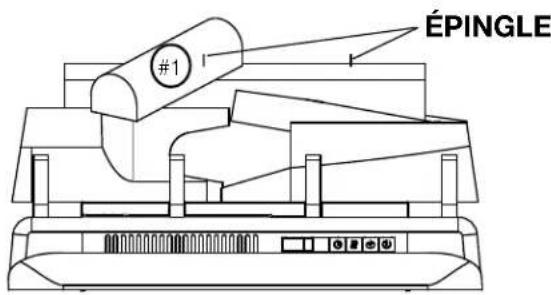

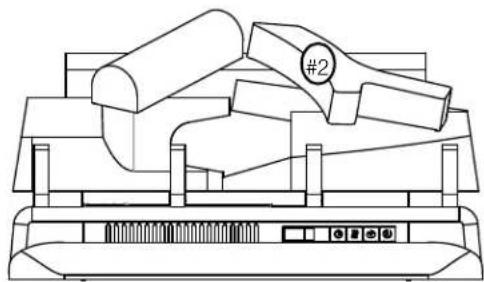

4.1 emplacement des bûches NEFI24H 39
4.2 emplacement des bûches NEFI27H 39

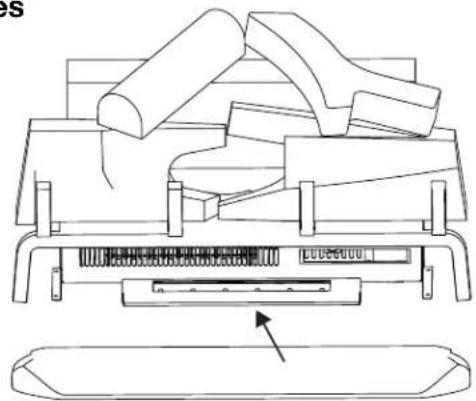

4.3 emplacement des braises 40
4.4 tas/braises de charbon 40

5.0 schéma de câblage 41

6.0 pièces de rechange 42

6.1 vue d'ensemble NEFI24H 43

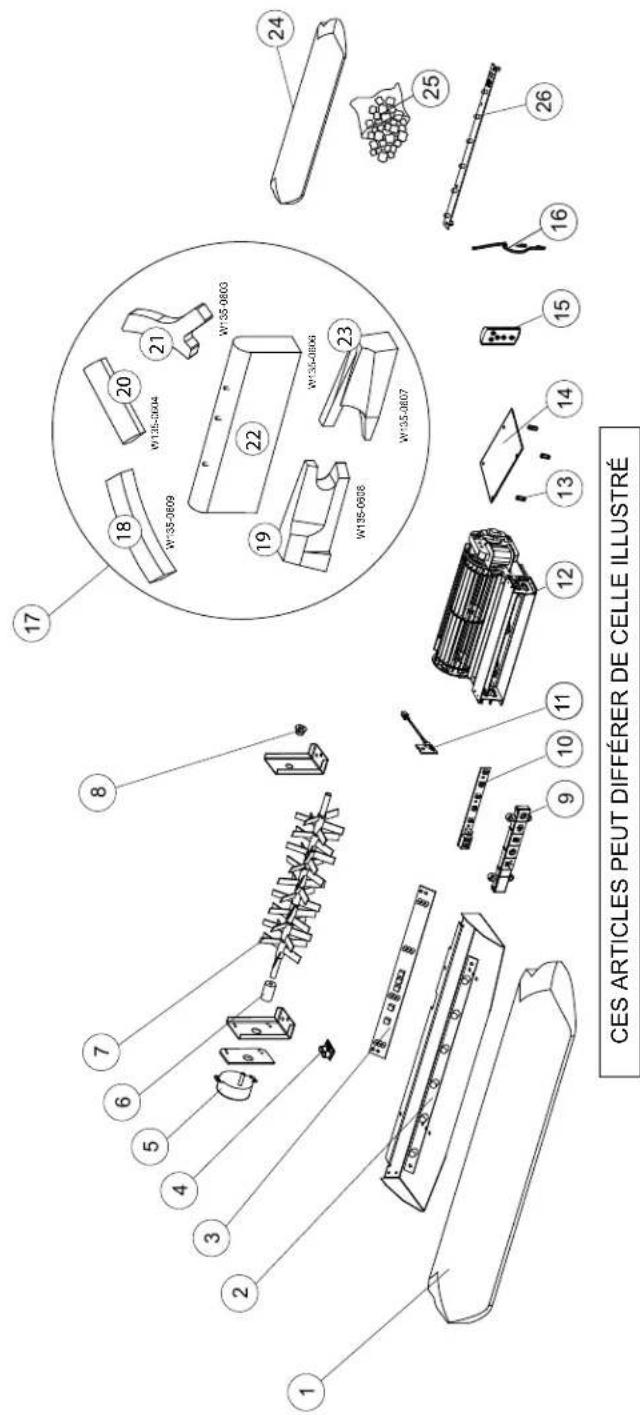

6.2 vue d'ensemble NEFI27H 44

7.0 guide de dépannage 45

8.0 garantie 47

NOTE: Les changements autres que de nature éditoriale sont dénotés par une ligne verticale dans la marge.

Les piles doivent être mises au rebut conformément aux lois et à la réglementation locales. Certaines piles peuvent être recyclées dans votre centre de recyclage local. Renseignez-vous auprès de votre municipalité au sujet des directives de recyclage.

1.0 information générales

1.1 dimensions

FR

VUE DE FACE VUE DU CÔTÉ

NEFI27H ILLUSTRÉE

1.2 homologations

Cet appareil a été testé selon les normes CSA pour foyers électriques installés de façon permanente aux États-Unis et au Canada. Si vous avez besoin d'assistance durant l'installation, veuillez contacter votre détaillant local.

NOTE: Cet appareil doit être raccordé électriquement et mis à la terre selon les codes locaux ou, en l'absence de tels codes, avec le National Electrical Code ANSI/NFPA 70-la dernière édition aux États-Unis ou le Code canadien de l'électricité CSA C22.1 au Canada.

No. de Modèle	NEFI24H	NEFI27H
Description	24" Foyers électriques	27" Foyers électriques
Tension	120V CA	120V CA
Puissance	Max 1500W	Max 1500W
Ampères	15 A circuit mis à la terre	15 A circuit mis à la terre
Largeur	24" (610mm)	27" (686mm)
Hauteur	14" (356mm)	15 1/2" (393mm)
Profondeur	14" (356mm)	14" (356mm)
Poids Net	25,4lb (11,5kg)	29,5lb (13,4kg)
Poids brut	35,3lb (16kg)	40,3lb (18,3kg)

table des matières

1.3 instructions générales

• Avant de brancher votre appareil dans une prise de courant, vérifi ez si le disjoncteur de la maison pour ce circuit est allumé.
• Il est possible que l'appareil dégage une légère odeur inoffensive lors de la première utilisation. Cela est une condition normale causée par le chauffage initial des éléments de l'appareil. Elle ne se reproduira plus.
• Si votre appareil n'émet pas de chaleur lorsqu'il est sollicité, consultez la section « fonctionnement » de ce manuel pour de plus amples renseignments.
• Utilisez avec un limiteur de surtension certifié CSA ou UL.
• Ne faites pas passer le cordon d'alimentation directement sous l'appareil.

Cet appareil électrique répond aux normes de construction et de sécurité du H.U.D. pour des applications dans des maisons préfabriquées lorsque installé selon ces instructions.

Comme avec la plupart des appareils électroniques, votre nouveau foyer électrique a été conçu pour fonctionner à des températures comprises entre 5° C (41° F) et 35° C (95° F). Pendant les mois froids de l'hiver, la cheminée permet d'atteindre la température ambiante avant de l'allumer.

INSTALLATEUR: Vous êtes responsable de cocher les cases appropriées sur la plaque d'homologation selon le modèle, l'évacuation et le type de gaz de l'appareil.

Cette illustration est à titre de référence seulement. Consultez la plaque d'homologation pour obtenir l'information précise.

NOTE: Le plaque d'homologation doit rester avec l'appareil à tout le temps. Il ne doit pas être enlevé.

NOTE: Ne utiliser pas l'appareil pendant le transport de la maison mobile.

table des matières

FR

1.5 emplacement l'étiquette

PLAQUE D'HOMOLOGATION AVEC LE NUMÉRO DE SÉRIE NEFI24H (W385-2026) NEFI27H (W385-2066)

1.6 localisation de l'appareil

AVERTISSEMENT

• En raison des températures élevées, l'appariel devrait être placé loin des endroits passants. Gardeztous les articles combustibles tels que les meubles, les oreillers, la literie, le papier, les vêtements et les rideaux à une distance d'au moins 36 pouces (91,4cm) de la façade de l'appareil.
• Ne placez jamais l'appareil électrique à un endroit où il risque de tomber dans une baignoire ou tout autre réservoir contenant de l'eau.
• Portez des gants de protection et des lunettes de sécurité lors de l'installation et de l'entretien.
• Afin d'éviter tout contact avec de l'isolant qui s'affaisse, l'appareil électrique ne doit pas être installé contre un coupe-vapeur ou de l'isolant à découvert une surchauffe localisée peut survenir et un incendie pourrait s'ensuivre.
• L'appareil électrique ne doit pas être exposé aux conditions extérieures (par ex. la pluie).

Retirez soigneusement l'appareil de la boîte et enlevez les support l'avant d'installation. Avant d'installer l'appareil, retirez tous les emballages et matériels et assurez-vous qu'il fonctionne bien en branchant le cordon d'alimentation dans une prise de courant mise à la terre de 120 V.

table des matières

1.7 mise à la terre de l'appareil

Cet appareil doit être branché sur un circuit de 120 volts. Son cordon d'alimentation est équipé d'une fiche comme illustré en (A) ci-contre. Un adaptateur, tel qu'illustré en (C), est disponible pour brancher des fiches à trois branches avec mise à la terre dans des prises à deux fentes, tel qu'illustré en (B).

La patte verte de mise à la terre de l'adaptateur doit être branchée dans une prise de courant mise à la terre de façon permanente telle qu'un boîtier de prises de courant mis à la terre. L'adaptateur ne doit pas être utilisé si une prise de courant mise à la terre à trois fentes est disponible.

Pour débrancher l'appareil, mettez les boutons de contrôle à « OFF » puis retirez la fiche de la prise du courant.

Méthodes de mise à la terre

Interdit au Canada

NOTE: Doit être connecté à un circuit de 15 ampères. L'utilisation sur un cordon d'extension ne est pas autorisée.

AVERTISSEMENT

• Risque d'incendie! Le cordon d'alimentation ne doit pas être coïncé contre une arrête vive. Fixez le cordon pour éviter les chutes ou les accrochages afi n de réduire le risque d'incendie, de choc électrique ou de blessures corporelles. Ne passez pas le cordon d'alimentation sous un tapis. Ne recouvrez pas le cordon avec des carpettes, des tapis de couloir ou autres revêtements similaires. Évitez de placer le cordon dans un endroit passant ou à un endroit où il risque de causer des chutes.
• Risque d'incendie! Pour prévenir les risques d'incendie, ne bloquez pas les entrées d'air et les sorties d'air de quelque manière que ce soit. Ne placez pas cet appareil sur une surface molle où les ouvertures pourraient se bloquer.
• Risque d'incendie! Ne souffl ez pas ou ne placez pas d'isolant contre l'appareil.
• Cet appareil électrique a été testé et homologué pour usage avec les accessoires optionnels listés dans ce manuel uniquement. L'utilisation d'accessoires optionnels qui n'ont pas été spécifi quement testés pour cet appareil électrique annulera la garantie de l'appareil et/ou présentera des risques pour la sécurité.
• Si ces instructions ne sont pas suivies à la lettre, un incendie ou une explosion pourraient s'ensuivre, causant des dommages matériels, des blessures corporelles ou des pertes de vie. N'entreposez pas et n'utilisez pas d'essence ou autres vapeurs infl ammables à proximité de cet appareil ou tout autre appareil.
• Étant donné la lourdeur de cet appareil, il est recommandé que deux personnes en fassent l'installation.
• Si votre appareil est équipé avec chauffage, assurez-vous que les ouvertures de la chauffage ne peut pas, dans aucune façon, être recouverts car il peut provoquer un incendie.
• N'exécutez pas le cordon d'alimentation horizontalement, directement en dessous de l'appareil.

NOTE: Suivre tous les codes électrique national et locaux.

2.1 installation de l'appareil

L'appareil peut être installé à n'importe quel emplacement. Pour des fins esthétiques, nous vous conseillons d'installer l'appareil dans un foyer existant ou dans un cabinet de bois. Choisir un emplacement convenable qui n'est pas susceptible à l'humidité et est loin des tentures, les meubles et les hauts secteurs de circulation.

2.1.1 installation de l'appareil dans le foyer existant

L'appareil doit être installé dans une enceinte dont les dimensions minimales sont indiquées ci-dessous :

DIMENSIONS MINIMALES DE L'APPAREIL

HAUTEUR LARGEUR PROFONDEURSÉRIE DE BÛCHE A B C
NEFI24H 15"	(381mm)	24"(610mm)	14"(356mm)
NEFI27H 16"	(406mm)	27 1/2"(698mm)	14"(356mm)

N'installez pas l'ensemble de bûches à gaz dans un foyer plus petit que ce qui est indiqué dans le tableau.

NOTE: Scellez le conduit de cheminée avec des matériaux incombustibles afin d'empêcher tout débris provenant de la cheminée de tomber sur l'appareil. Installez un chapeau sur le dessus de la cheminée afin d'empêcher la pluie de s'infiltrer.

Branchez l'appareil dans une prise de 15 A, 120 V. S'il est nécessaire d'effectuer un branchement par câble, consultez la section « BRANCHEMENT PAR CÂBLE ».

AVERTISSEMENT : En raison des températures élevées, n'utilisez pas les portes du foyer existant pour enfermer l'appareil. Si l'appareil est installé dans un foyer muni de portes, assurez-vous que la chaleur puisse s'évacuer. Si vous utilisez les pare-étincelles existants, ceux-ci doivent permettre une circulation d'air adéquate en avant de l'appareil.

table des matières

FR

2.1.2 installation de l'appareil

NOTE: Pour éviter d'endommager la base de la tablette, soulevez délicatement l'appareil dans la tablette tout en évitant le contact avec le bord avant de la base du tablette.

A. Ont à deux personnes de soulever l'appareil et insérez dans l'ouverture. Ne faites pas glissez l'appareil, plancher ou d'autres surfaces peintes peuvent rayer, voir Figure 1.
B. Placez l'appareil vers le bas sur la plancher en place, voir Figure 2.

Fig. 1

Fig. 2

2.2 branchement par câble

FR

AVERTISSEMENT

- Coupez l'alimentation électrique à l'appareil et laissez-le refroidir avant d'effectuer un entretien. Seul un technicien de service qualifié peut effectuer l'entretien ou la réparation de cet appareil électrique.

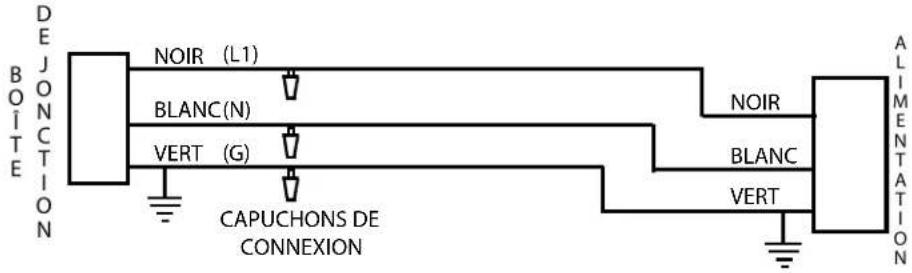

BRANCHEMENT PAR CÂBLE:

Si c'est nécessaire de faire un branchement par câble, un électricien qualifié peut retirer le cordon d'alimentation de l'appareil et brancher ce dernier directement au câblage de la maison. L'alimentation de disjoncteurs et fils doit être classé pour 120V min. 15 amps.

Si vous effectuez un branchement par câble, cet appareil doit être raccordé électriquement et mis à la terre conformément aux codes locaux. En l'absence de tels codes, utilisez la version courante du Code canadien de l'électricité CSA C22.1 au Canada ou du National Electrical Code ANSI/NFPA 70 aux États-Unis.

NOTE: Il y a trois fils pour la connexion du foyer: le blanc (neutre), le noir (alimentation L1) et le vert (mise à la terre) qui se connectent à l'alimentation 120 V (panneau de disjoncteurs).

A. Retirez la vis de fixation de la plaque de recouvrement, située sur l'arrière du l'appareil.
B. Faites passer les fils d'alimentation à travers le trou perforé de 7/8" (22 mm).
C. Séparez l'un de l'autre les fils noir, blanc et vert munis de capuchons de connexion.
D. Retirez les capuchons de connexion et raccordez le fil noir (alimentation L1) au fil noir (alimentation L1) du circuit d'alimentation. Raccordez le fil blanc de l'appareil au fil blanc (neutre) du circuit d'alimentation. Raccordez le fil vert au fil de mise à la terre.
E. Replacez la plaque de recouvrement et fixez-la.

NOTE: Laissez une longueur de fils suffisante pour que l'appareil puisse être retiré de l'enceinte sans le débrancher du circuit d'alimentation.

table des matières

FR

2.3 fixer appareil

NOTE : Il est recommandé de fixer l'appareil, spécialement si vous effectuez un branchement par câble.

A. Placez l'appareil de manière à optimiser l'apparence de la flamme. NOTE: Pour obtenir un effet de flamme, l'ensemble de journal devrait être fixé à moins 1 po loin de la paroi arrière.
B. Fixez en place à l'aide de deux vis (non fournies).

3.0 instructions de fonctionnement

L'appareil est prêt à fonctionner dès qu'il est correctement branché dans une prise de courant mise à la terre (120V).

FR

ATTENTION : Assurez-vous que les disjoncteurs de la maison pour ce circuit soient allumés. Lorsque vous branchez d'abord l'appareil à une source d' alimentation de l'unité effectuera une DEL vérifier. L'appareil se met à clignoter sur et en dehors pendant 5 secondes.

3.1 interrupteur et panneau de commande

Le panneau de côntrolé est situé dans la partie avant de l'appareil, comme illustrée.

L'Interrupteur			Tournez l'appareil MARCHE / ARRÊT.
Contrôle de Lumière, Flamme et les Lit de Braises			Contrôle la luminosite de flamme et lit de braises.5 Réglages: Flamme et lit de braises arrêt (FO), lit de braises marche / flamme arrêt (LL), flamme et lit de braises petite (F1), flamme et lit de braises moyen (F2), brillants flamme et lit de braises (F3).Réglage par défaut (F3).
Contrôle chaufferette			Tournez la chaufferette et soufflerie MARCHE / ARRÊT.4 Réglages: Arrêt chaufferette et soufflerie (HO), Marche soufflerie (BL), à feu doux (H1), forte chaleur (H2).Réglage par défaut (HO).
Minuterie			La minuterie peut être programmée pour contrôler l'appareil pour une durée spécifique (30mins. minimum à 6 h maximum).Réglage par défaut Timer de-select.
Commutateur (F° / C°)		Maintenir 5 secondes	Pour changer le format de la température, Fahrenheit ou Celsius. Appuyez et maintenez enfoncé pendant 5 secondes. Réglage par défaut Fahrenheit.
Chaufferette Verrouiller		Maintenir 5 secondes	Le bouton de la chaufferette peut être verrouillé ou déverrouillé en le maintenant enfoncé pendant 5 secondes. Réglage par défaut heater unlock.
Contrôle de Température		Maintenir 5 secondes	Appuyez et maintenez le bouton de la minuterie. Cette va changer le bouton pour contrôle de la température, ou vice versa. Il y a 7 réglages (61°F, 64°F, 70°F, 75°F, 81°F, 85°F et arrêt). Réglage par défaut de-select Temperature Control.

AVERTISSEMENT

- Afin d'éviter les risques de suffocation, gardez le sac d'emballage loin des bébés et des jeunes enfants. Ne le laissez pas traîner dans les berceaux, les lits, les poussettes.

NOTE: Lors de l'utilisation de la télécommande, vous devez la pointer vers le centre sur le devant de l'appareil.

A. Le bouton d'alimentation peut servir à allumer ou éteindre l'appareil.
Le fait d'appuyer sur ce bouton Ⓥ met l'appareil sous tension. Le fait d'appuyer sur ce bouton encore, s'éteint le l'appareil. La braise et le bûches va s'estomper au bout de 4 secondes.
B. Pour régler la hauteur de flamme, la luminosité et lit de braises, appuyez sur le bouton de flammes 😊. Il ya un lit de braise et de la lumière trois niveaux de luminosité sont offerts ainsi qu'un réglage d'arrêt (LL, F1, F2, F3 et F0). F3 est à l'intensité la plus élevée et LL est à seulement lit de braises.
C. Pour utiliser la fonction thermostat, appuyez sur le bouton de thermostat Ⓞ, Il y a 7 réglages (61°F, 64°F, 70°F, 75°F, 81°F, 85°F et off). Par défaut, la température s'affiche en Fahrenheit. Enfoncez la fonction thermostat pour faire défiler les différents réglages. Pour accéder au format de température désiré, maintenez enfoncé le bouton de thermostat. L'affichage basculera de Celsius à Fahrenheit, ou inversement. Lorsque la température ambiante est deux degré inférieur à la température réglée, la chaufferette se met en marche.
D. Pour actionner la chaufferette et soufflerie, appuyez sur le bouton chaufferette. Enfoncez le bouton chaufferette encore pour régler la température de la chaleur basse ou haute souhaitée; enfoncez le bouton chaufferette encore pour éteindre la chaufferette.
E. La minuterie contrôle tous les modes de fonctionnement de l'ensemble de bûches. Pour activer la minuterie, appuyez sur le bouton de

minuterie ⑤. L'icône s'illuminera et l'heure s'affichera sur l'écran à DEL. Pour choisir l'heure désirée, appuyez sur le bouton de minuterie. Il y a six réglages (30 minutes, 1h, 2h, 3h, 4h, 5h, 6h et off) qui s'afficheront sur l'écran à DEL, chacun représentant la durée de fonctionnement. Le foyer s'éteint à l'heure réglée.

F. Pour éteindre l'appareil, appuyez une fois sur le bouton d'alimentation sur le télécommande, ou placez l'interrupteur principal en position d'arrêt sur le panneau de contrôle de l'appareil.

NOTE: Pour que la télécommande fonctionne bien, elle doit toujours être à moins de 8 mètres ou 26 pieds de l'appareil.

3.3 installation de la pile de la télécommande

1. Pour remplacer la pile existante retirez le support de la batterie.
2. Tournez à télécommande avec le côté arrière vers le haut. Glissez le couvercle des piles de la télécommande.
3. Insérez une pile de type CR 2025 dans le support puis réinsérez ce dernier dans la télécommande, comme illustré.
4. Le couvercle de la pile est bien fixé lorsque vous entendez un « clic ».

COUVERCLE DE LA PILE

AVERTISSEMENT

• Le raccordement par câble doit être complété avant la finition afin d'éviter toute reconstruction.
• Les entrées d'air et les sorties d'air de l'appareil ne doivent jamais être couvertes.

FR

4.1 emplacement des bûches NEFI24H

①

Placez les bûches indiqués sur l'emplacement fossettes sur la plate-forme du brûleur.

②

Placer la bûche (#1) sur le goujon, garantir que la bûche est fixer, comme illustrée.

③

Placer la bûche (#2) sur le goujon, garantir que la bûche est fixer, comme illustrée.

4.2 emplacement des bûches NEFI27H

1

Placez les bûches indiqués sur l'emplacement fossettes sur la plate-forme du brûleur.

②

Placer la bûche (#1) sur le goujon, garantir que la bûche est fixer, comme illustrée.

table des matières

FR

③

Placer la bûche (#2) sur le goujon, garantir que la bûche est fixer, comme illustrée.

④

Placer la bûche (#3) sur le goujon, garantir que la bûche est fixer, comme illustrée.

4.3 emplacement des braises

Placer la braises sur le plateau DEL, comme illustrée.

4.4 tas/braises de charbon

A. Placer les tas de charbon sur les braises du carbon au devant des components décoratif.

NOTE : NE PAS COUVRIR L'OUVERTURE DE VOLET D'AIR AVEC LES TAS OU BRAISES DE CARBON.

5.0 scheme de cablage

FR

AVERTISSEMENT

- Coupez l'alimentation électrique à l'appareil et laissez-le refroidir avant d'effectuer un entretien. Seul un technicien de service qualifié peut effectuer l'entretien ou la réparation de cet appareil électrique.

6.0 pièces de rechange

AVERTISSEMENT

- Omettre de positionner les pièces conformément à ce manuel ou d'utiliser uniquement des pièces spécifi quement approuvées pour cet appareil peut causer des dommages matériels ou des blessures corporelles.

Contactez votre détaillant pour les questions concernant les prix et la disponibilité des pièces de remplacement. Normalement, toutes les pièces peuvent être commandées chez votre détaillant autorisé.

Pour un remplacement de pièce sous garantie, une photocopie de la facture originale sera requise afi n de pouvoir honorer la demande.

Lorsque vous commandez des pièces, donnez toujours l'information suivante:

• Date d'installation de l'appareil
- Numéro de la pièce
• Description de la pièce
• Fini

- Modèle et numéro de série de l'appareil

Pièces, numéro des pièces et s'il soit disponible peut changer sans préavis.

Parties identifi ées comme garnie seront livrés dans 2 à 5 jours pour la plupart des destinations de livraison.

Pièces non identifi ées que stockés seront livrés dans un délai de 2 à 4 semainres pour la plupart des cas.

Pièces identifi ées comme « SO » sont commande spéciale et peuvent prendre jusqu'à 90 jours pour la livraison.

Pour le service après-vente, veuillez composer le 1-866-820-8686

6.1 vue d'ensemble NEFI24H

NOTE : Usez de prudence lorsque vous enlevez et jetez des débris de verre ou des composants endommagés. Assurez-vous d'aspirer tous les débris de verre à l'intérieur de l'appareil avant de le faire fonctionner.

6.2 vue d'ensemble NEFI27H

NOTE : Usez de prudence lorsque vous enlevez et jetez des débris de verre ou des composants endommagés. Assurez-vous d'aspirer tous les débris de verre à l'intérieur de l'appareil avant de le faire fonctionner.

- Coupez l'alimentation électrique à l'appareil et laissez-le refroidir avant d'effectuer un entretien. Seulement un technicien de service qualifié peut effectuer l'entretien ou la réparation de cet appareil électrique.

symptôme problème solution
L'appareil ne s'allume pas lorsque l'interrupteur est mis à « on ».	L'appareil n'est pas branché dans une prise de courant.	Vérifi ez la prise, et branchez dans l'appareil si nécessaire.
	Branchement par câble sont incorrectes.	Voir la section « branchement par câble ».
	L'appareil a surchauffé et le dispositif de sécurité a entraîné le déclenchement de l'interrupteur thermique.	Débranchez l'appareil et le disjoncteur, laissez-le refroidir pendant 15 minutes, puis brancher l'appareil ou allumer le disjoncteur.
	Issue avec le panneau PCB principal.	Inspectez la carte de circuit imprimé et remplacez-le si nécessaire.
L'appareil s'éteint et ne se rallume pas.	Le disjoncteur de la maison s'est déclenché.	Réinitialisez le disjoncteur.
	Le fusible de l'appareil a éteint. Remplacez le fusible.
	L'appareil a surchauffé et le dispositif de sécurité a entraîné le déclenchement de l'interrupteur thermique.	Débranchez l'appareil et le disjoncteur, laissez-le refroidir pendant 15 minutes, puis brancher l'appareil ou allumer le disjoncteur.
L'appareil est revenue à les paramètres par défaut.	Panne de courant. Reprogramme l'appareil au paramètres d'origine (pas applicable avec tous les appareils).
La télécommande ne fonctionne pas.	Les piles sont faibles. Remplacez les piles de la télécommande.
	Dysfonctionnement du récepteur à distance.	Assures-vous que le récepteur à distance n'est pas bloqué. Remplacez le panneau.
L'appareil n'émet aucune chaleur.	Réglage du chauffage n'est pas sélectionné.	Voir la section « fonctionnement ».
	Le chauffage a été verrouillé. Voir la section « fonctionnement ».
	La température ambiante est plus élevé que le réglage de l'appareil (si réglée au température de la chambre).	Réinitialisez le réglage pour la température.
	L'appareil a surchauffé et le dispositif de sécurité a entraîné le déclenchement de l'interrupteur thermique.	Débranchez l'alimentation ou éteignez le disjoncteur. Laissez l'appareil refroidir pendant 15 minutes.
	Branchement par câble sont incorrectes.	Voir la section « branchement par câble ».
	Problème avec le chauffage. Inspectez la souffl erie and le chauffage, et les remplacez si nécessaire.
La chauffage s'éteint automatiquement.	La salle est trop chaude. L'appareil est équipé d'un thermostat intégré et s'éteindra automatiquement lorsque la température programmée sera atteinte. Il s'allumera automatiquement lorsque la température de la pièce descendra en dessous de la température programmée.

table des matières

FR

La luminosité du jeu de fl ammes est faible ou inexistante.	Éclat de fl amme n'est pas sélectionné.	Voir la section « fonctionnement ».
	Problème avec les fl amme DELs.	Vérifi ez les DELs et remplacez-les si nécessaire.
	Problmème avec le panneau PCB principal.	Vérifi ez le panneau PCB principal et remplacez-le si nécessaire.
La fl amme ne bouge pas.	Le moteur est calé / ne fonctionne pas	Cycle de marche / arrêt. Si le problème persiste, consultez votre détaillant.
Le lit de braises s’aillumine pas ou ne diminue pas en luminosité.	Luminosité n’est pas sélectionné.	Voir la section « fonctionnement ».
	Problème avec les DEL de braises.	Vérifi ez les DEL de braises et remplacez-les si nécessaire.
	Problème avec le panneau PCB principal.	Vérifi ez la panneau PCB principal et remplacez-le si nécessaire.
DEL clignote « OH ».	L’appareil a surchauffé et le dispositif de sécurité a entraîné le déclenchement de l’interrupteur thermique.	Débranchez l’appareil et le disjoncteur, laissez-le refroidir pendant 15 minutes, puis branchez l’appareil ou allumez le disjoncteur. Si le problème persiste, consultez votre détaillant.

Les appareils électriques Napoléon sont fabriqués conformément aux normes strictes du Système de Gestion de la Qualité mondialement reconnu ISO 9001 : 2015.

Les produits Napoléon sont conçus avec des composants et des matériaux de qualité supérieure, assemblés par des artisans qualifiés qui sont fiers de leur travail. Une fois assemblé, chaque appareil est soigneusement inspecté par un technicien. une agence de service ou un distributeur qualifié(e) et autorisé(e) avant d'être emballé pour garantir que vous, le client, recevez le produit de qualité dont vous vous attendez de Napoléon.

Garantie Standard Des Appareils Électriques Napoléon

Les composants électriques et les pièces soumises à l'usure sont couverts et Napoléon fournira gratuitement les pièces de rechange durant le première année de la garantie standard. Ceci couvre: le ventilateur/l'appareil de chauffage, les moteurs, les interrupteurs, les roulements à billes en nylon, les télécommandes et les lumières de DEL.*

Les ampoules et fusibles NE SONT PAS couvert par le garantie.

Les coûts de main-d'oeuvre relatifs aux réparations garanties ne sont pas couverts.

*La fabrication de chaque modèle varie. La garantie s'applique uniquement aux composants disponibles avec votre appareil spécifi que.

Conditions et Limitations

Napoléon garantit ses produits contre les défauts de fabrication à l'acheteur d'origine seulement. L'enregistrement de la garantie n'est pas nécessaire. Fournissez simplement une preuve d'achat ainsi que le modèle et le numéro de série afi n d'effectuer une réclamation de garantie. L'achat doit avoir été fait par l'entremise d'un détaillant Napoléon autorisé et sous réserve des conditions et limitations suivantes:

La couverture de la garantie débute à partir de la date d'installation originale.

Cette garantie du fabricant n'est pas transférable et ne peut être prolongée par aucun de nos représentants.

L'installation doit être faite conformément aux instructions d'installation incluses avec le produit et à tous les codes d'incendie et de construction locaux et nationaux.

Cette garantie standard ne couvre pas les dommages causés par un mauvais usage, un manque d'entretien, un accident, des altérations, des abus, ou de la négligence, et l'installation de pièces d'autres fabricants annulera cette garantie.

Cette garantie standard ne couvre pas non plus les égratignures, les bossellements, la corrosion ou la décoloration causée par une chaleur excessive, des produits d'entretien chimiques et abrasifs, ou l'écaillage de pièces en porcelaine émaillée, le bris par manipulation des bûches PHAZER ^MD .

Au cours du première année seulement, cette garantie s'étend à la réparation ou au remplacement des pièces garanties dont les matériaux ou la fabrication sont défectueux à la condition que le produit ait été utilisé conformément aux instructions de fonctionnement et dans des conditions normales.

Napoléon ne sera pas responsable de l'installation, de la main d'œuvre, ou autres coûts ou dépenses relatives à la réinstallation d'une pièce garantie, et de telles dépenses ne sont pas couvertes par cette garantie. Nonobstant toutes les dispositions contenues dans cette garantie standard, la responsabilité de Napoléon sous cette garantie est définie comme ci-dessus et elle ne s'étendra à aucun dommage accidentel, consécutif, ou indirect.

Cette garantie définit l'obligation et la responsabilité de Napoléon en ce qui concerne l'appareil électrique Napoléon.

Toute autre garantie énoncée ou implicite en ce qui concerne ce produit, ses composants ou accessoires est exclue.

Napoléon n'endosse, ni n'autorise aucun tiers à assumer en son nom, toutes autres responsabilités concernant la vente de ce produit.

Tous dommages causés à l'appareil, aux garnitures en laiton ou autres composants par l'eau, les dommages causés par les intempéries, de longues périodes d'humidité, la condensation, des produits chimiques, ou produits d'entretien nuisibles ne seront pas la responsabilité de Napoléon.

Napoléon se réserve le droit de demander à son représentant d'inspecteur tout produit ou pièce avant d'honorer toute réclamation.

Toutes les pièces remplacées en vertu de la politique de la garantie standard ne peuvent faire l'objet que d'une seule réclamation.

Toutes les pièces remplacées au titre de la garantie seront couvertes pour une période de 90 jours à partir de leur date d'installation.

Le fabricant peut exiger que les pièces défectueuses ou les produits soient retournés ou que des photos numériques soient fournies pour valider la réclamation. Les produits retournés doivent être expédiés port payé au fabricant pour une inspection en usine. Si un produit est déclaré défectueux, le fabricant le réparera ou le remplacera.

Avant d'expédier votre appareil ou les pièces défectueuses, votre détaillant doit obtenir un numéro d'autorisation. Toute marchandise expédiée à notre usine sans autorisation sera refusée et retournée à l'expéditeur.

Les coûts d'expédition ne sont pas couverts par cette garantie.

Des frais de service supplémentaires peuvent être appliqués si vous cherchez à obtenir des services au titre de la garantie auprès d'un détaillant.

Toutes les spécifications et les conceptions sont sujettes à modifications sans préavis en raison des améliorations constantes apportées aux produits. Napoléon est une marque de commerce déposée de Wolf Steel Ltée.

NAPOLÉON CÉLÈBRE PLUS DE 40 ANS D'EXISTENCE CONSACRÉS À LA CONCEPTION DE PRODUITS DE CONFORT

7200, Route Transcanadienne, Montréal, Québec H4T 1A3

De Riemsdijk 22, 4004 LC Tiel, Pays-Bas

Téléphone: 1-866-820-8686

napoleon.com
