NET 8 - Équipement audio professionnel Adj - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Nœud ArtNet / sACN / DMX à 8 ports
Marque	Adj
Modèle	NET 8
Dimensions (L x l x h)	482,5 x 129,3 x 43,8 mm
Poids	2,16 kg
Alimentation secteur	AC 100-240 V, 50/60 Hz, 1,25 A
Alimentation PoE	PoE 802.3af (15 W)
Consommation électrique	5,7 W (120 V) / 5,9 W (230 V)
Protocoles réseau	ArtNet, sACN
Ports DMX	8 sorties DMX isolées sur XLR 5 broches (entrée/sortie configurables)
Ports Ethernet	2 ports RJ45 (A et B) avec PoE sur A
Affichage	Écran OLED 1,7" avec bouton encodeur
Configuration	Menu local ou interface Web
Mode IP	DHCP ou statique
Fonctions avancées	RDM, création de scènes et de shows, horloge avec événements programmés
Montage	Montage en rack 19" (1U), fixation par 4 vis
Température de fonctionnement	0 °C à 45 °C
Humidité	< 75 %
Fusible	T1,25 A / 250 V (5,2 x 20 mm)
Contenu du coffret	Câble d'alimentation verrouillable de 1,83 m
Entretien	Nettoyage avec un chiffon doux ; inspection électrique tous les 3 mois
Sécurité	Classe de protection I, mise à la terre obligatoire ; ne pas ouvrir sous tension
Garantie	Garantie limitée (États-Unis) : 2 ans pour produits LED, 1 an pour éclairage non LED

FOIRE AUX QUESTIONS - NET 8 Adj

Comment configurer le NET 8 en mode DHCP ?

Dans le menu principal, allez dans Network puis IP Mode et sélectionnez DHCP. L'adresse IP s'affiche alors sur l'écran OLED. Vous pouvez aussi y accéder via l'interface Web en entrant cette adresse IP dans un navigateur.

Quels câbles DMX utiliser avec le NET 8 ?

Utilisez des câbles DMX-512 110 ohms blindés, de préférence avec connecteurs XLR 5 broches. Les câbles Accu-Cable d'ADJ sont recommandés. Évitez de dépasser 10 appareils en guirlande sur une ligne DMX.

Comment configurer un port DMX en entrée ou sortie ?

Dans le menu Ports, sélectionnez le port (1 à 8) et réglez le Mode sur Input, Output ou Off. Vous pouvez aussi définir le protocole (ArtNet ou sACN), l'univers et la plage d'adresses.

Puis-je alimenter le NET 8 par PoE ?

Oui, le port A accepte une alimentation PoE 802.3af (15 W). Vous pouvez ainsi alimenter l'appareil sans brancher le cordon secteur, à condition que votre commutateur réseau fournisse le PoE.

Comment créer et exécuter une scène (scene) ?

Dans le menu Memories, sélectionnez Store Scene pour enregistrer une scène (1 à 100). Ensuite, dans Playback Scene, choisissez la scène à exécuter. Vous pouvez aussi l'intégrer dans un show.

Que faire si le NET 8 ne répond pas ?

Vérifiez d'abord l'alimentation et le cordon. Si l'écran reste éteint, remplacez le fusible (T1,25A/250V) situé à côté de l'entrée secteur. Si le problème persiste, contactez le support ADJ.

Comment réinitialiser le NET 8 aux paramètres d'usine ?

Dans le menu Factory Reset, entrez le code d'accès 011 (par défaut) et confirmez avec Yes. Cela efface toutes les configurations personnalisées.

Le NET 8 est-il compatible avec le RDM ?

Oui, chaque port DMX peut être configuré pour activer ou désactiver le RDM (Remote Device Management) dans les paramètres du port. Cela permet de gérer à distance les appareils connectés.

Comment accéder à l'interface Web du NET 8 ?

Connectez un ordinateur au même réseau que le NET 8. Entrez l'adresse IP affichée sur l'écran OLED dans un navigateur. Le mot de passe par défaut est ADJadmin.

Quels accessoires optionnels sont disponibles ?

ADJ propose des câbles DMX PRO 5 broches de différentes longueurs (réf. AC5PDMX5PRO) et d'autres accessoires. Consultez le site parts.adj.com pour les pièces de rechange.

MODE D'EMPLOI NET 8 Adj

©2024 ADJ Products, LLC tous droits réservés. Les informations, spécifications, schémas, images et instructions contenus dans le présent document sont susceptibles d'être modifiés sans préavis. Le logo ADJ Products, LLC et les noms et numéros de produits d'identification figurant dans le présent document sont des marques commerciales d'ADJ Products, LLC. La protection du droit d'auteur revendiquée comprend toutes les formes et matières de matériel et d'informations protégés par le droit d'auteur désormais autorisées par la loi statutaire ou judiciaire ou accordées ci-après. Les noms de produits utilisés dans ce document peuvent être des marques commerciales ou des marques déposées de leurs sociétés respectives et sont par la présente reconnus. Toutes les marques et tous les noms de produits autres que ceux d'ADJ Products, LLC sont des marques commerciales ou des marques déposées de leurs sociétés respectives.

ADJ Products, LLC et toutes les sociétés affiliées déclinent par la présente toute responsabilité pour les dommages matériels, matériels, de bâtiment et électriques, les blessures corporelles et les pertes économiques directes ou indirectes associées à l'utilisation ou à la confiance accordée à toute information contenue dans ce document, et/ou résultant d'un assemblage, d'une installation, d'un montage et d'un fonctionnement inappropriés, dangereux, insuffisants et négligents de ce produit.

ADJ PRODUCTS LLC Siège social mondial

6122 S. Eastern Ave. | Los Angeles, CA 90040 USA

Tel: [phone] | Fax: [phone] | www.adj.com [e-mail]

Avis européen sur les économies d'énergie

Les économies d'énergie sont importantes (EuP 2009/125/EC)

Les économies d'énergie sont essentielles pour protéger l'environnement. Veuillez éteindre tous les appareils électriques lorsqu'ils ne sont pas utilisés. Pour éviter toute consommation d'énergie en mode veille, débranchez tous les appareils électriques de l'alimentation lorsqu'ils ne sont pas utilisés. Merci !

VERSION DU DOCUMENT

En raison de fonctionnalités et/ou d'améliorations supplémentaires du produit, une version mise à jour de ce document peut être disponible en ligne.

Veuillez consulter www.adj.com pour obtenir la dernière révision/mise à jour de ce manuel avant de commencer l'installation et/ou la programmation.

Date	Document Version	Une version de logiciel >	Modes Remarques
07/17/24 1	1.00 DHCP	Static Première version

CONTENTS

Information générale 4

Garantie limitée 5

Consignes de sécurité 6

Vue d'ensemble 7

Connexions arrière 8

Configuration DMX 9

Directives d'installation 10

Menu système 11

Configuration Web 13

Maintenance 15

Spécifications 16

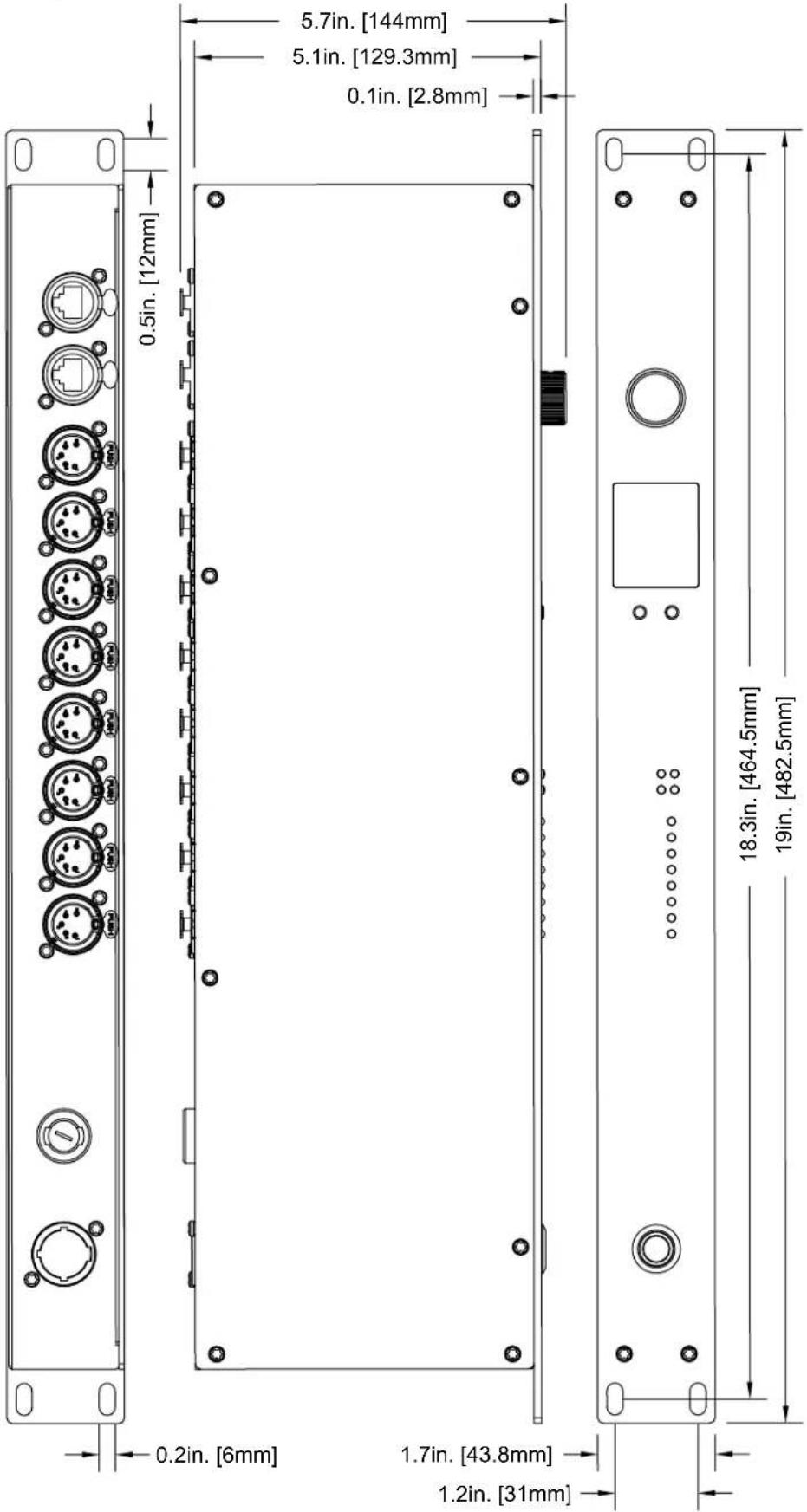

Dessins de dimensions 17

Accessoires optionnels I Déclaration de la FCC 18

INFORMATION GÉNÉRALE

INTRODUCTION

Veuillez lire attentivement et comprendre les instructions contenues dans ce manuel avant d'essayer d'utiliser cet appareil. Ces instructions contiennent des informations importantes sur la sécurité et l'utilisation.

Ce produit est destiné à être utilisé uniquement par du personnel professionnellement formé et ne convient pas à un usage privé.

Déballage

Chaque appareil a été soigneusement testé et a été expédié en parfait état de fonctionnement. Vérifiez soigneusement le carton d'expédition pour déceler tout dommage éventuel survenu pendant le transport. Si le carton est endommagé, inspectez soigneusement l'appareil et assurez-vous que tous les accessoires nécessaires à l'installation et au fonctionnement de l'appareil sont arrivés intacts. Si des dommages ont été constatés ou si des pièces sont manquantes, veuillez contacter notre équipe d'assistance clientèle pour obtenir des instructions supplémentaires. Veuillez ne pas renvoyer cet appareil à votre revendeur sans avoir contacté au préalable le service clientèle. Veuillez ne pas jeter le carton d'expédition à la poubelle. Veuillez le recycler autant que possible.

CONTENU DU BOÎTE

Câble d'alimentation verrouillable de 1,83 m

ASSISTANCE CLIENTÈLE

Contactez le service ADJ pour tout besoin de service et d'assistance lié au produit. Visitez également forums.adj.com pour toute question, commentaire ou suggestion.

ADJ SERVICE USA - Du lundi au vendredi de 8h00 à 16h30 PST

323-582-2650 | Fax : [phone] | [e-mail]

ADJ SERVICE EUROPE - Du lundi au vendredi de 8h30 à 17h00 CET

[phone] | Fax : [phone] | [e-mail] | [e-mail]

PIÈCES DE RECHANGE veuillez visiter parts.adj.com

AVIS IMPORTANT!

CET APPAREIL NE CONTIENT AUCUNE PIÈCE RÉPARABLE PAR L'UTILISATEUR. N'ESSAYEZ PAS D' EFFECTUER VOUS-MÊME UNE RÉPARATION. CELA ANNULERA LA GARANTIE DU FABRICANT. LES DOMMAGES RÉSULTANT DE MODIFICATIONS APPORTÉES À CET APPAREIL ET/OU DU NON-RESPECT DES CONSIGNES DE SÉCURITÉ ET DES DIRECTIVES CONTENUES DANS CE MANUEL ANNULENT LA GARANTIE DU FABRICANT ET NE SONT PAS SOUMIS À DES RÉCLAMATIONS ET/OU RÉPARATIONS AU TITRE DE LA GARANTIE.

GARANTIE LIMITÉE (ÉTATS-UNIS UNIQUEMENT)

A. ADJ Products, LLC garantit par la présente à l'acheteur d'origine que les produits ADJ Products, LLC sont exempts de défauts de fabrication de matériaux et de fabrication pendant une période prescrite à compter de la date d'achat (voir la période de garantie spécifique au verso). Cette garantie ne sera valable que si le produit est acheté aux États-Unis d'Amérique, y compris les possessions et territoires. Il incombe au propriétaire d'établir la date et le lieu d'achat par des preuves acceptables, au moment de la demande de service.
B. Pour le service de garantie, vous devez obtenir un numéro d'autorisation de retour (RA#) avant de renvoyer le produit. Veuillez contacter le service après-vente ADJ Products, LLC au 800-322-6337. Envoyez le produit uniquement à l'usine ADJ Products, LLC. Tous les frais d'expédition doivent être prépayés. Si les réparations ou l'entretien demandés (y compris le remplacement des pièces) sont conformes aux termes de cette garantie, ADJ Products, LLC paiera les frais d'expédition de retour uniquement à un point désigné aux États-Unis. Si l'instrument entier est envoyé, il doit être expédié dans son emballage d'origine. Aucun accessoire ne doit être expédié avec le produit. Si des accessoires sont livrés avec le produit, ADJ Products, LLC ne sera en aucun cas responsable de la perte ou de l'endommagement de ces accessoires, ni de leur retour en toute sécurité.
C. Cette garantie est nulle si le numéro de série a été modifié ou supprimé ; si le produit est modifié d'une manière qui, selon ADJ Products, LLC, après inspection, affecte la fiabilité du produit ; si le produit a été réparé ou entretenu par une personne autre que l'usine ADJ Products, LLC, sauf autorisation écrite préalable délivrée à l'acheteur par ADJ Products, LLC ; si le produit est endommagé parce qu'il n'a pas été correctement entretenu comme indiqué dans le manuel d'instructions.
D. Il ne s'agit pas d'un contact de service et cette garantie n'inclut pas l'entretien, le nettoyage ou le contrôle périodique. Pendant la période spécifiée ci-dessus, ADJ Products, LLC remplacera les pièces défectueuses à ses frais par des pièces neuves ou remises à neuf et absorbera tous les frais de service de garantie et de main-d'œuvre de réparation en raison de défauts de matériaux ou de fabrication. La seule responsabilité d'ADJ Products, LLC dans le cadre de cette garantie sera limitée à la réparation du produit ou à son remplacement, y compris les pièces, à la seule discrétion d'ADJ Products, LLC. Tous les produits couverts par cette garantie ont été fabriqués après le 15 août 2012 et portent des marques d'identification à cet effet.
E. ADJ Products, LLC se réserve le droit d'apporter des modifications à la conception et/ou des améliorations à ses produits sans aucune obligation d'inclure ces modifications dans les produits fabriqués jusqu'à présent.
F. Aucune garantie, expresse ou implicite, n'est donnée ou faite concernant tout accessoire fourni avec les produits décrits ci-dessus. Sauf dans la mesure interdite par la loi applicable, toutes les garanties implicites faites par ADJ Products, LLC en relation avec ce produit, y compris les garanties de qualité marchande ou d'adéquation, sont limitées en durée à la période de garantie définie ci-dessus. Et aucune garantie, expresse ou implicite, y compris les garanties de qualité marchande ou d'adéquation, ne s'appliquera à ce produit après l'expiration de ladite période. Le seul recours du consommateur et/ou du revendeur sera la réparation ou le remplacement expressément prévu ci-dessus ; et en aucun cas ADJ Products, LLC ne sera responsable de toute perte ou dommage, direct ou consécutif, découlant de l'utilisation ou de l'impossibilité d'utiliser ce produit.
G. Cette garantie est la seule garantie écrite applicable aux produits ADJ Products, LLC et remplace toutes les garanties antérieures et les descriptions écrites des termes et conditions de garantie publiées jusqu'à présent.

PÉRIODES DE GARANTIE LIMITÉE

• Produits d'éclairage non LED = Garantie limitée d'un an (365 jours) (tels que : éclairage à effets spéciaux, éclairage intelligent, éclairage UV, stroboscopes, machines à brouillard, machines à bulles, boules à facettes, canons PAR, structures, supports d'éclairage, etc., à l'exclusion des LED et des lampes)
• Produits laser = Garantie limitée d'un an (365 jours) (à l'exclusion des diodes laser qui ont une garantie limitée de 6 mois)
• Produits LED = Garantie limitée de 2 ans (730 jours) (à l'exclusion des batteries qui ont une garantie limitée de 180 jours) Remarque : la garantie de 2 ans s'applique uniquement aux achats effectués aux États-Unis.
• Série StarTec = Garantie limitée d'un an (à l'exclusion des batteries qui ont une garantie limitée de 180 jours)
• Contrôleurs DMX ADJ = Garantie limitée de 2 ans (730 jours)

CONSIGNES DE SÉCURITÉ

Cet appareil est un équipement électronique sophistiqué. Pour garantir un fonctionnement sans problème, il est important de suivre toutes les instructions et directives de ce manuel. Elation Professional n'est pas responsable des blessures et/ou dommages résultant d'une mauvaise utilisation de cet appareil en raison du non-respect des informations imprimées dans ce manuel. Seules les pièces et/ou accessoires d'origine fournis pour cet appareil doivent être utilisés. Toute modification apportée à l'appareil, aux pièces et/ou aux accessoires annulera la garantie d'origine du fabricant et augmentera le risque de dommages et/ou de blessures corporelles.

CLASSE DE PROTECTION 1 - L'APPAREIL DOIT ÊTRE CORRECTEMENT MIS À LA TERRE

IL N'Y A AUCUNE PIÈCE RÉPARABLE PAR L'UTILISATEUR À L'INTÉRIEUR DE CET APPAREIL.

N'ESSAYEZ PAS D'EFFECTUER VOUS-MÊME DES RÉPARATIONS ; CELA ANNULERA LA GARANTIE DU FABRICANT. LES DOMMAGES RÉSULTANT DE MODIFICATIONS APPORTÉES À CE LUMINAIRE ET/OU DU NON-RESPECT DES CONSIGNES DE SÉCURITÉ ET DES DIRECTIVES CONTENUES DANS CE MANUEL ANNULENT LA GARANTIE DU FABRICANT ET NE SONT PAS SOUMIS À UNE RÉCLAMATION AU TITRE DE LA GARANTIE ET/OU À UNE RÉPARATION.

NE BRANCHEZ PAS LE LUMINAIRE SUR UN GRADATEUR! N'OUVREZ JAMAIS CE LUMINAIRE PENDANT SON UTILISATION!

DÉBRANCHEZ L'ALIMENTATION AVANT DE PROCÉDER À L'ENTRETIEN DU LUMINAIRE !

NE TOUCHEZ JAMAIS LE LUMINAIRE PENDANT SON FONCTIONNEMENT, CAR IL PEUT ÊTRE CHAUD !

GARDEZ LES MATÉRIAUX INFLAMMABLES À L'ÉCART DU LUMINAIRE ! UTILISEZ-LE UNIQUEMENT DANS DES ENDROITS INTÉRIEURS/SECS ! N'EXPOSEZ PAS LE LUMINAIRE À LA PLUIE ET À L'HUMIDITÉ !

NE PAS secouer l'appareil ; évitez toute force brute lors de l'installation et/ou de l'utilisation de l'appareil.

NE PAS faire fonctionner l'appareil si le cordon d'alimentation est effiloché, serti, endommagé et/ou si l'un des connecteurs du cordon d'alimentation est endommagé et ne l'insérez pas correctement et facilement dans le luminaire.

NE JAMAIS forcer le connecteur du cordon d'alimentation dans l'appareil. Si le cordon d'alimentation ou l'un de ses connecteurs est endommagé, remplacez-le immédiatement par un nouveau cordon d'une puissance nominale similaire.

Lors de l'installation du luminaire dans un environnement suspendu, utilisez toujours du matériel de montage d'au moins M10 x 25 mm et installez toujours le luminaire avec un câble de sécurité de calibre approprié.

Débranchez toujours le luminaire de la source d'alimentation principale avant d'effectuer tout type de procédure d'entretien et/ou de nettoyage.

Manipulez le cordon d'alimentation uniquement par l'extrémité de la fiche ; ne débranchez jamais la fiche en tirant sur la partie métallique du cordon.

Pendant le fonctionnement initial de ce luminaire, une légère fumée ou une odeur peut se dégager de l'intérieur du luminaire. Il s'agit d'un processus normal et il est causé par l'excès de peinture à l'intérieur du boîtier qui brûle sous l'effet de la chaleur associée à la lampe et qui diminuera progressivement au fil du temps.

Des pauses de fonctionnement régulières garantiront le bon fonctionnement du luminaire pendant de nombreuses années.

Utilisez UNIQUEMENT l'emballage et les matériaux d'origine pour transporter l'appareil en vue de son entretien.

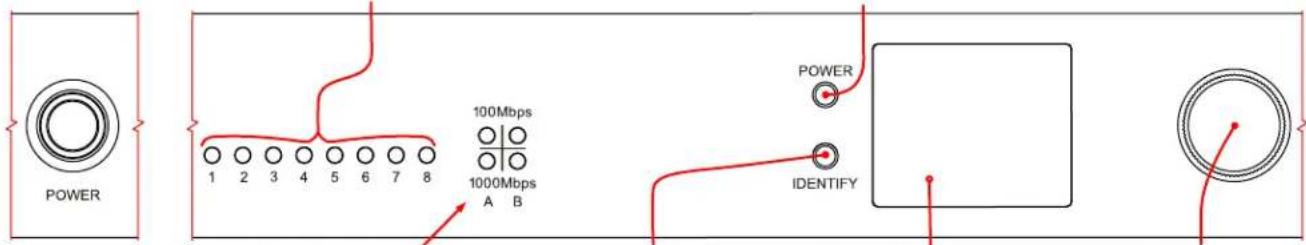

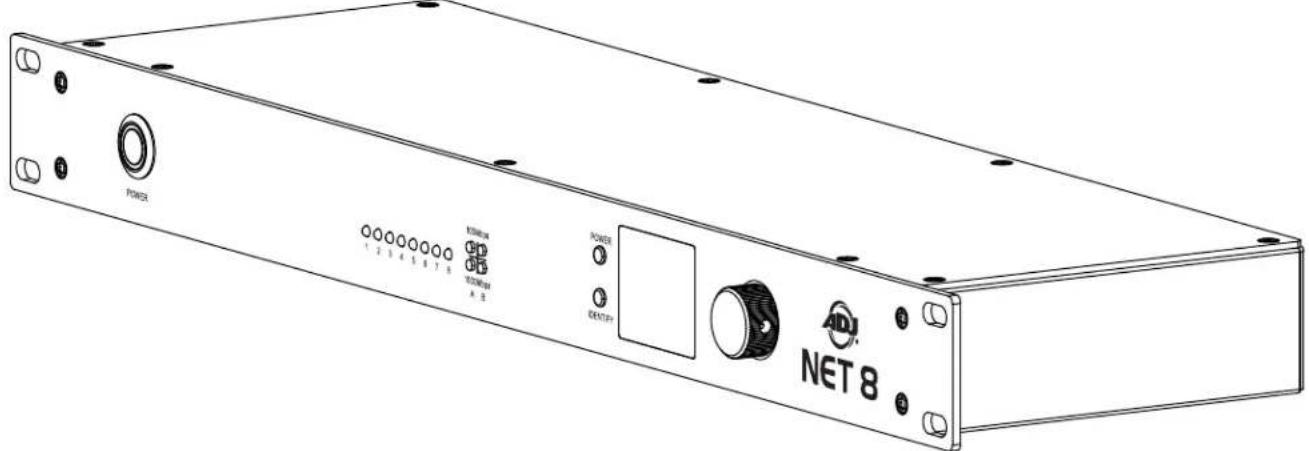

VUE D'ENSEMBLE

Puissance Indicateurs de sortie DMX
Indicateur de mise sous tension

Indicateurs d'état du réseau pour les liens A et B : rouge = activé, vert = transmission de données

Identifiant de l'appareil : clignote pour vérifier l'identité

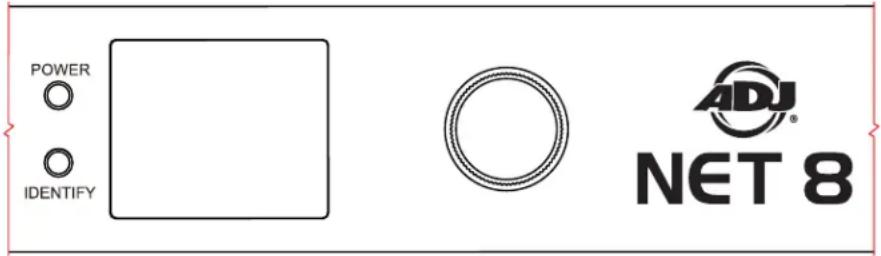

Écran OLED

Bouton d'encodage : Tournez pour faire défiler, appuyez pour sélectionner

B : Connexion réseau RJ45

Sorties DMX : 1 à 8 sorties DMX isolées

A : Connexion réseau RJ45 avec POE

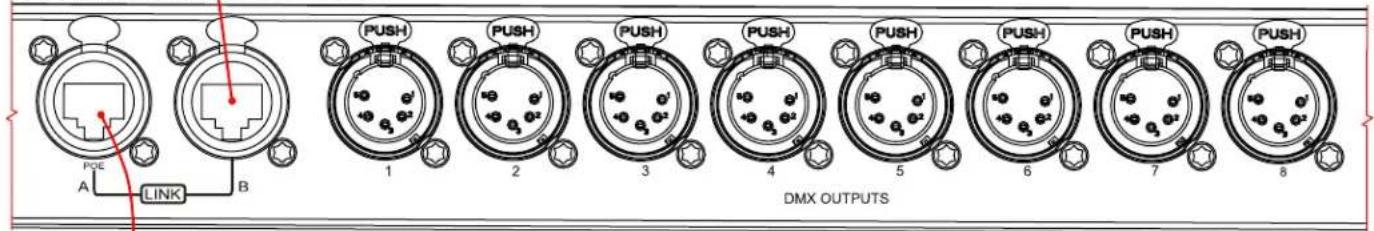

CONNEXIONS ARRIÈRE

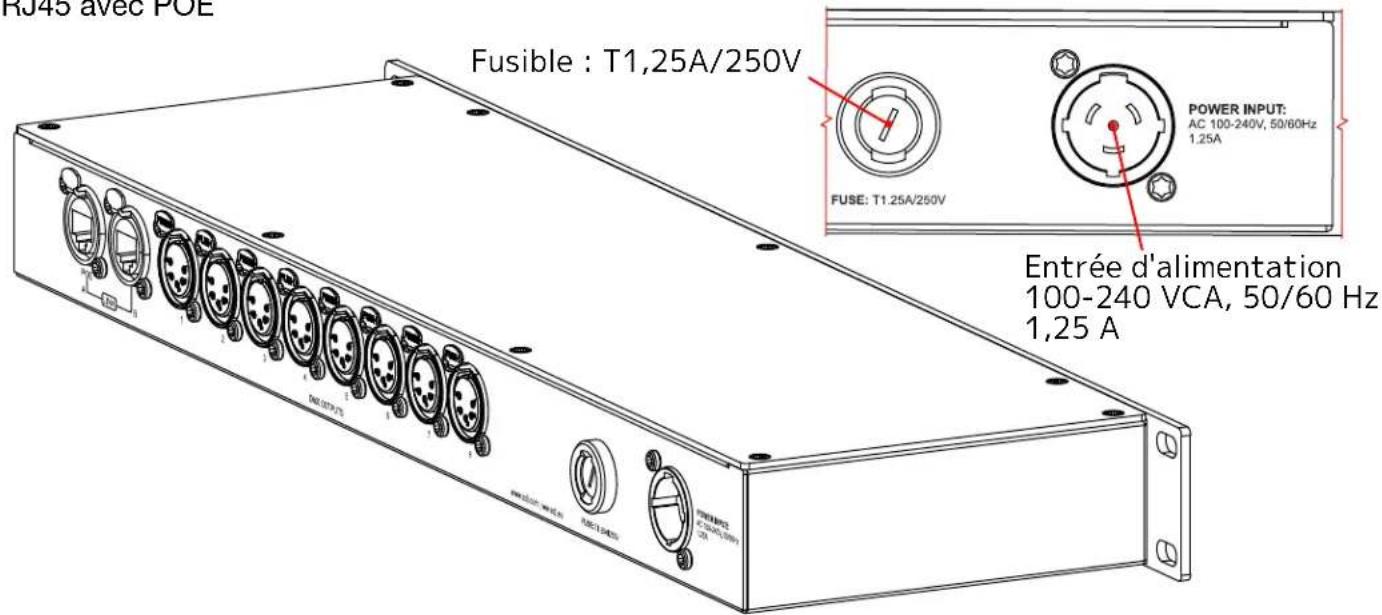

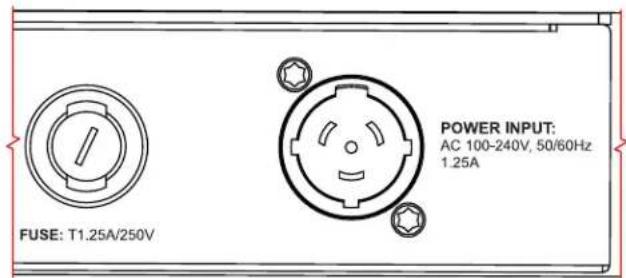

CONNEXIONS AC :

Le NET 8 est conçu pour une tension nominale de 100-240 V 50/60 Hz et accepte une alimentation secteur CA dans cette plage. Ne le connectez pas à une alimentation en dehors de cette plage. Notez que l'appareil utilise un fusible T1,25 A/250 V. Les dommages résultant d'une connexion incorrecte ne sont pas couverts par la garantie. Un câble avec une prise NEMA 15-5P est fourni pour une utilisation avec le NET 8 aux États-Unis et au Canada. Ce câble approuvé doit être utilisé en Amérique du Nord.

CONNEXIONS DMX :

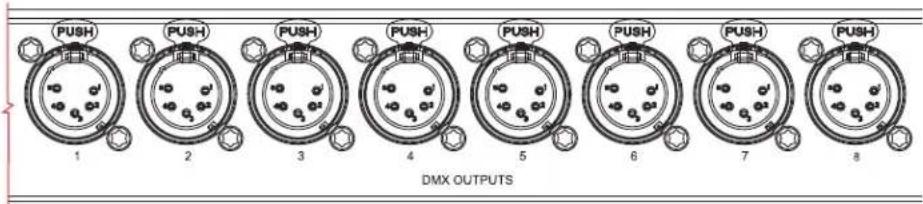

Toutes les connexions de sortie DMX sont des XLR femelles à 5 broches. Cependant, le brochage de toutes les prises est le suivant : la broche 1 est blindée, la broche 2 est froide (-) et la broche 3 est chaude (+). Les broches 4 et 5 ne sont pas utilisées. Connectez soigneusement les câbles DMX aux ports respectifs. Pour éviter d'endommager les ports DMX, fournissez un serre-câble et un support. Evitez de connecter directement les Snakes FOH aux ports.

PinConnexions

1 Com

2 Données -

3 Données +

4 Non connecté

5 Not connected

CONNEXION DE DONNÉES ETHERNET :

Le câble Ethernet est connecté à l'arrière du routeur dans le port étiqueté A ou B. Les appareils peuvent être connectés en guirlande, mais il est recommandé de ne pas dépasser 10 appareils NET 8 dans une chaîne. Bien qu'il s'agisse d'un connecteur Ethernet RJ45 verrouillable et que l'utilisation de câbles Ethernet RJ45 verrouillables soit recommandée, n'importe quel connecteur RJ45 convient.

La connexion Ethernet est également utilisée pour connecter un ordinateur au NET 8 pour une configuration à distance via un navigateur Web. Pour accéder à l'interface Web, saisissez simplement l'adresse IP affichée à l'écran dans n'importe quel navigateur Web connecté à l'appareil. Vous trouverez des informations sur l'accès Web dans le manuel.

CONFIGURATION DMX

DMX-512:

Le multiplexage numérique, ou DMX, est un protocole universel utilisé par la plupart des fabricants d'éclairage et de contrôleurs pour la communication entre les appareils intelligents et les contrôleurs. Un contrôleur DMX envoie des instructions de données DMX du contrôleur à l'appareil. Les données DMX sont transmises sous forme de données série, voyageant d'un appareil à l'autre via les bornes XLR DATA 'IN' et DATA 'OUT' que l'on trouve sur tous les appareils DMX. La plupart des contrôleurs n'ont qu'un terminal DATA 'OUT'.

LIAISON DMX :

En tant que langage, le DMX permet de connecter et de faire fonctionner toutes les marques et tous les modèles de différents fabricants à partir d'un seul contrôleur, à condition que tous les appareils et le contrôleur soient compatibles DMX. Pour garantir une transmission correcte des données DMX lors de l'utilisation de plusieurs appareils DMX, utilisez le chemin de câble le plus court possible. L'ordre dans lequel les appareils sont connectés dans une ligne DMX n'affecte pas l'adressage DMX. Par exemple, un appareil auquel est attribuée une adresse DMX de 1 peut être placé n'importe où dans une ligne DMX : au début, à la fin ou n'importe où au milieu. Par conséquent, le premier appareil contrôlé par le contrôleur peut être le dernier appareil de la chaîne. Lorsqu'un appareil se voit attribuer une adresse DMX de 1, le contrôleur DMX sait qu'il doit envoyer les données attribuées à l'adresse 1 à cette unité, quelle que soit sa position dans la chaîne DMX.

EXIGENCES EN CÂBLE DE DONNÉES (CÂBLE DMX) :

L'émetteur-récepteur Net 8 peut être contrôlé via le protocole DMX-512. L'adresse DMX est réglée électroniquement à l'aide des commandes situées sur le panneau avant de l'appareil. L'appareil et le contrôleur DMX nécessitent tous deux un câble de données DMX-512 110 Ohm approuvé pour l'entrée et la sortie des données. Les câbles DMX Accu-Cable sont recommandés. Si vous fabriquez vos propres câbles, assurez-vous d'utiliser un câble blindé standard 110-120 Ohm (que vous pouvez acheter dans la plupart des magasins professionnels de sonorisation et d'éclairage). Les câbles doivent être fabriqués avec un connecteur XLR mâle et femelle à chaque extrémité du câble. De plus, gardez à l'esprit que le câble DMX doit être connecté en guirlande et ne peut pas être divisé.

Lors de l'utilisation de câbles plus longs, il peut être nécessaire d'utiliser un terminateur sur la dernière unité pour éviter tout comportement erratique. Un terminateur est une résistance de 110-120 ohms 1/4 watt, qui se connecte entre les broches 2 et 3 d'un connecteur XLR mâle (DATA + et DATA -). Insérez cet appareil dans le connecteur XLR femelle de la dernière unité de votre chaîne en guirlande pour terminer la ligne. L'utilisation d'un terminateur de câble (référence ADJ Z-DMX/T) diminuera les risques de comportement erratique.

Un terminateur DMX512 réduit les erreurs de signal, évitant la plupart des interférences de réflexion du signal. Connectez la broche 2 (DMX-) et la broche 3 (DMX+) du dernier appareil en série avec une résistance de 120 Ohm, 1/4 W pour terminer le DMX512.

DIRECTIVES D'INSTALLATION

DÉBRANCHEZ L'ALIMENTATION AVANT D'EFFECTUER TOUTE OPÉRATION D'ENTRETIEN !

CONNEXIONS ÉLECTRIQUES

Un électricien qualifié doit être utilisé pour tous les raccordements et/ou installations électriques.

FAITES PREUVE DE PRUDENCE LORSQUE VOUS RELIEZ D'AUTRES APPAREILS MODÈLES AU COURANT, CAR LA CONSOMMATION ÉLECTRIQUE DE CES AUTRES APPAREILS MODÈLES PEUT DÉPASSER LA PUISSANCE DE SORTIE MAXIMALE DE CET APPAREIL. VÉRIFIEZ L'ÉCRAN DE SÉRIE POUR CONNAÎTRE L'AMPÉRAGE MAXIMUM.

L'ÉMETTEUR-RÉCEPTEUR ARIA X2 EST CONÇU POUR ÊTRE MONTÉ SUR UNE STRUCTURE ; CEPENDANT, IL PEUT ÊTRE UTILISÉ DE MANIÈRE AUTONOME, OÙ L'APPAREIL DOIT ÊTRE POSÉ SUR UNE SURFACE PLATE ET FERME.

L'appareil DOIT être installé conformément à tous les codes et réglementations électriques et de construction commerciaux locaux, nationaux et nationaux.

RACCORDEMENT ÉLECTRIQUE

SOYEZ PRUDENT LORS DU RACCORDEMENT ÉLECTRIQUE CAR LA CONSOMMATION ÉLECTRIQUE PEUT DÉPASSER LA PUISSANCE DE SORTIE MAXIMALE DE CET APPAREIL. VÉRIFIEZ L'AMPÉRAGE MAXIMUM SUR LA SÉRIE.

INSTALLATION EN RACK

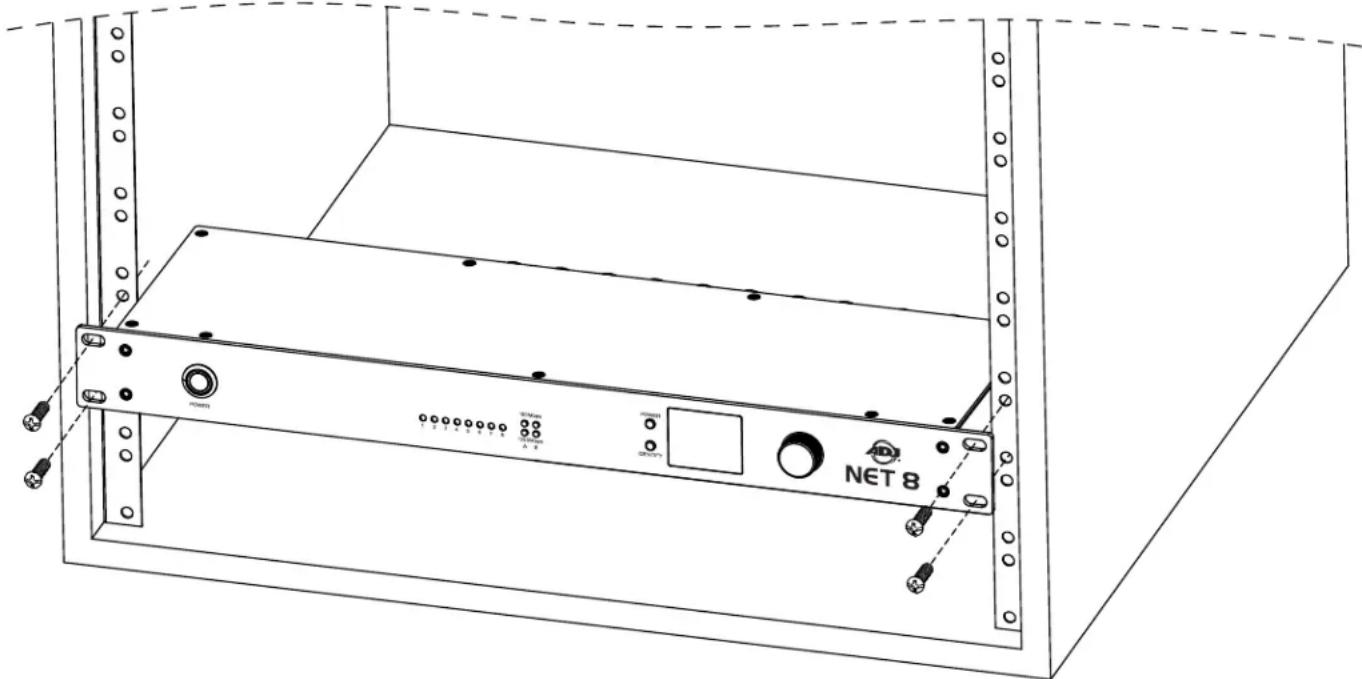

1. Alignez les trous de montage du NET 8 avec les trous correspondants sur le rack, en veillant à positionner l'appareil à la hauteur souhaitée.
2. Insérez (4x) vis dans les trous de montage du NET 8 et serrez-les fermement.
3. Assurez-vous que l'appareil est fermement fixé au rack avant de connecter les câbles.

Le Net 8 dispose d'un écran d'affichage OLED avec un bouton d'encodeur, qui peut être utilisé pour régler facilement les paramètres de n'importe quel appareil, tourner pour faire défiler, appuyer pour sélectionner.

MAIN MENU OPTIONS / VALEURS (Paramètres par défaut en GRAS)
Network	IP Mode DHCP, Static
	IP Address 2.xx.xx.xx	2.xx.xx.xx
	Subnet Mask 255.0.0	0 255.0.0.0
Personality	Splitter Mode Off, Port	1 In x7 Out, Port 1 & 5 In x3 Out
	Signal Loss Hold Last, Playback Scene(s), All channels zero
	Display	Timeout Always, 30Sec, 1Min, 5Min
		Brightness 1-10 (8)
	LEDs 0-10 (5)
	Device Label NET 8
	Clock	Set Date	xx-xx-xxxx - Monday - Sunday
		Format 12 or 24 Hour
		Set Time	(HH:MM AM/PM) or (HH:MM)
		Daylight Savings	Enable / Disable
	Factory Reset	Passcode: xxx (011)	Yes / No
Memories	Store Scene	Scene 1-100	Scene 1
		Save Scene	Yes / No
	Delete Scene	Scene 1-100	Yes / No	Passcode
	Playback Scene	Scene 1-100	Disabled, Scene 1-100
	Store Show	Show 1-24	Step 1, Scene 1-100	Hold Time (00:05)
				Fade Time (00:00)
			Step 2, Scene 1-100	Hold Time (XX:XX)
				Fade Time (XX:XX)
			...
			Step 50, Scene 1-100	Hold Time (XX:XX)
				Fade Time (XX:XX)
		Save Show	Yes / No
	Playback Show	Play Once	Disabled, Show 1-24
		Loop	Disabled, Show 1-24
	Edit Show	Show 1-24	Step 1-50, Scene 1-100	Hold Time (XX:XX)
				Fade Time (XX:XX0
		Save Show	Yes / No
		Delete Show	Yes / No	Passcode
	Create Event	Event Number	Event 1-10
		Set Event Type	Scene 1-100 or Show 1-24
		Set Event Day(s)	Monday - Sunday
		Set Event ON Time	Enter the ON time for the event (HH:MM AM/PM) or (HH:MM)
		Set Event OFF Time	Enter the OFF time for the event (HH:MM AM/PM) or (HH:MM)
	Trigger Event	Auto	Event 1-10
		Net	Protocol	ArtNet
				sACN
			Universe	00001-32767
			Start Address	001-512
	Delete Event	Event 1-10	Yes / No	Passcode
	Blackout	Yes / No

MENU SYSTÈME

MAIN MENU OPTIONS / VALEURS (Paramètres par défaut en GRAS)
Ports	Port 1	Mode Input, Output, Off
		Protocol ArtNet, sACN
		Universe 1 - 32767
		Range	From: 1 - 512
			To: 1 - 512
		Frame Rate 20Hz, 25	Hz, 30Hz, 35Hz, 40Hz
		RDM Enable, Disable
	Port 2	Mode Input, Output, Off
		Protocol ArtNet, sACN
		Universe 1 - 32767
		Range	From: 1 - 512
			To: 1 - 512
		Frame Rate 20Hz, 25	Hz, 30Hz, 35Hz, 4 0Hz
		RDM Enable, Disable
	... ... ...
	Port 8	Mode Input, Output, Off
		Protocol ArtNet, sACN
		Universe 1 - 32767
		Range	From: 1 - 512
			To: 1 - 512
		Frame Rate 20Hz, 25	Hz, 30Hz, 35Hz, 4Hz
		RDM Enable, Disable
Info	Device On Time Timet:XXXXH
	MAC Address x:x:x:x:x
	RDM UID xxxxxxxx
	IP Address xxx.xxx.xx	xxx
	Software Version x.xx

CONFIGURATION WEB

Mode DHCP

Lors de la configuration du mode DHCP, le contrôleur affiche son adresse IP WEB. Notez que l'adresse IP WEB suivante n'est qu'un exemple et qu'elle sera différente.

--- DHCP ---

192.168.0.14

255.255.255.0

2:0:0:31:b:88

Entrez l'adresse IP dans votre navigateur.

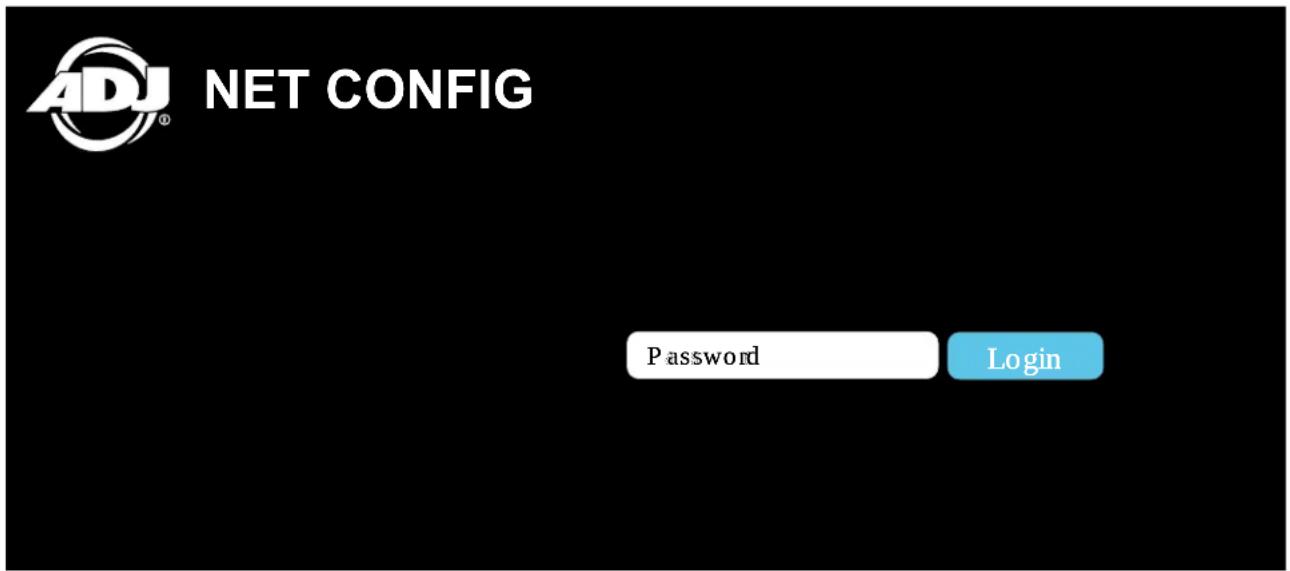

NET CONFIG

Password

Login

Entrez le mot de passe : ADJadmin

Les paramètres du contrôleur peuvent maintenant être configurés.

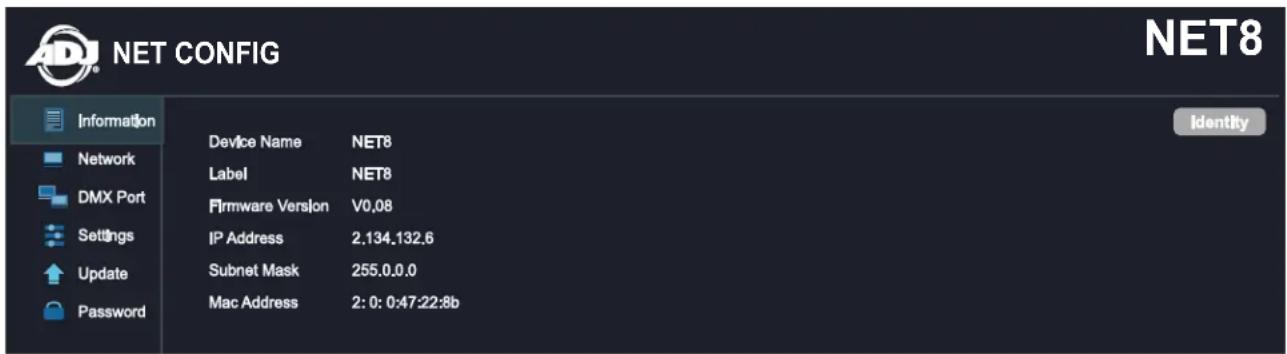

NET CONFIG

NET8

Information

Network

DMX Port

Settings

Update

Password

Device Name

NET8

Label

NET8

Firmware Version

V0.08

IP Address

2,134,132.6

Subnet Mask

255.0.0.0

Mac Address

2:0:0:47:22:8b

CONFIGURATION WEB

Mode Statique

Lors de la configuration du mode statique, le contrôleur affiche son adresse IP WEB. Notez que l'adresse IP WEB suivante n'est qu'un exemple et qu'elle sera différente.

Entrez le mot de passe : ADJadmin

Les paramètres du contrôleur peuvent maintenant être configurés.

MAINTENANCE

DÉBRANCHEZ L'ALIMENTATION AVANT D' EFFECTUER TOUTE OPÉRATION D'ENTRETIEN !

Localisez et retirez le cordon d'alimentation de l'appareil. Une fois le cordon retiré, localisez le portefusible à côté de la prise de courant. Insérez un tournevis à tête plate dans la fente et tournez doucement le couvercle du porte-fusible. Retirez le fusible défectueux et remplacez-le par un nouveau. Vérifiez à nouveau la valeur du fusible sur l'écran sérigraphique (T1,25 A/250 V).

NETTOYAGE

Il est recommandé de procéder à un nettoyage fréquent pour garantir un bon fonctionnement, un rendement lumineux optimisé et une durée de vie prolongée. La fréquence de nettoyage dépend de l'environnement dans lequel fonctionne le luminaire : les environnements humides, enfumés ou particulièrement sales peuvent entraîner une plus grande accumulation de saleté sur l'optique du luminaire. Nettoyez régulièrement la surface externe de la lentille avec un chiffon doux pour éviter l'accumulation de saleté/débris.

N'utilisez JAMAIS d'alcool, de solvants ou de nettoyants à base d'ammoniaque.

MAINTENANCE

Des inspections régulières sont recommandées pour garantir un bon fonctionnement et une durée de vie prolongée.

Il n'y a aucune pièce réparable par l'utilisateur à l'intérieur de cet appareil. Veuillez confier tous les autres problèmes de service à un technicien de service ADJ agréé. Si vous avez besoin de pièces de rechange, veuillez commander des pièces d'origine auprès de votre revendeur ADJ local.

Veuillez vous référer aux points suivants lors des inspections de routine :

• Un contrôle électrique détaillé effectué par un électricien agréé tous les trois mois permet de s'assurer que les contacts du circuit sont en bon état afin d'éviter toute surchauffe.
• Assurez-vous que toutes les vis et fixations sont bien serrées à tout moment. Des vis desserrées peuvent tomber pendant le fonctionnement normal, entraînant des dommages ou des blessures car des pièces plus grandes pourraient tomber.
• Vérifiez l'absence de déformations sur le boîtier, le matériel de montage et les points de montage (plafond, suspension, fermes).
• Les câbles d'alimentation électrique ne doivent présenter aucun dommage, fatigue du matériau ou sédiments.
• NE JAMAIS retirer la broche de terre du câble d'alimentation.

SPÉCIFICATIONS

Caractéristiques :

ArtNet / sACN /DMX, nœud à 8 ports

Alimentation par tension secteur ou Power over Ethernet (PoE)

Adresse IP statique ou DHCP

Écran LCD 1,7"

Configurable à partir du menu de l'unité ou du navigateur Web

Protocoles :

2 entrées et sorties RJ45 intérieures

8 entrées/sorties XLR 5 broches

Dimensions et poids :

Longueur : 129,3 mm (5,09 po)

Largeur : 482,5 mm (19 po)

Hauteur : 43,8 mm (1,73 po)

Poids : 2,16 kg (4,76 lb)

Puissance :

Entrée CA 95-240 V, 50/60 Hz

PoE 802.3af

Alimentation CA : 15 W

Alimentation PoE : 15 W

Consommation électrique : 5,7 W à 120 V et 5,9 W à 230 V

Protection d'entrée d'alimentation : fusible, T1,25 A/250 V (5,2 x 20 mm)

Thermique :

Température ambiante de fonctionnement : 32°F à 113°F (0°C à 45°C)

Humidité : < 75 %

Température de stockage : 77°F (25°C)

Certifications et indice IP :

Cordon d'alimentation verrouillable pour l'intérieur

DESSINS DE DIMENSIONS

Les dessins ne sont pas à l'échelle

ACCESSOIRES OPTIONNELS

CODE DE COMMANDE		ITEM
US EU
NET800 1321000086 NET 8
AC5PDMX5PRO N/A Câble DMX PRO		5 broches de 1,5 m (5 pi)
		Longueurs de câble supplémentaires disponibles

DÉCLARATION DE LA FCC

Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer d'interférences nuisibles et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences pouvant entraîner un fonctionnement indésirable.

AVERTISSEMENTS ET INSTRUCTIONS SUR LES INTERFÉRENCES DE FRÉQUENCE RADIO DE LA FCC

Ce produit a été testé et jugé conforme aux limites de la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet appareil utilise et peut émettre de l'énergie radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions fournies, il peut provoquer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet appareil provoque des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et en rallumant l'appareil, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des méthodes suivantes :

• Réorienter ou déplacer l'appareil.
• Augmenter la distance entre l'appareil et le récepteur.
• Connecter l'appareil à une prise électrique sur un circuit différent de celui auquel le récepteur radio est connecté.
• Consulter le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

Les économies d'énergie sont importantes (EuP 2009/125/EC)

Les économies d'énergie sont essentielles pour protéger l'environnement. Veuillez éteindre tous les appareils électriques lorsqu'ils ne sont pas utilisés. Pour éviter toute consommation d'énergie en mode veille, débranchez tous les appareils électriques de l'alimentation lorsqu'ils ne sont pas utilisés. Merci !
