MODE D'EMPLOI Mirage Q6 Pak Adj

Manuel de l'Utilisateur

©2023 ADJ Products, LLC tous droits réservés. Les informations, spécifications, schémas, images et instructions ci-inclus sont susceptibles d'être modifiés sans préavis. Le logo ADJ Products, LLC et les noms et numéros de produits d'identification sont des marques commerciales d'ADJ Products, LLC. La protection du droit d'auteur revendiquée comprend toutes les formes et questions de matériaux et d'informations protégeables par le droit d'auteur maintenant autorisées par la loi statutaire ou judiciaire ou accordées ci-après. Les noms de produits utilisés dans ce document peuvent être des marques commerciales ou des marques déposées de leurs sociétés respectives et sont reconnus par la présente. Toutes les marques et tous les noms de produits non ADJ Products, LLC sont des marques commerciales ou des marques déposées de leurs sociétés respectives.

ADJ Products, LLC et toutes les sociétés affiliées déclinent par la présente toute responsabilité pour les dommages matériels, équipements, bâtiments et électriques, les blessures à toute personne et les pertes économiques directes ou indirectes associées à l'utilisation ou à la confiance de toute information contenue dans ce document, et/ou à la suite d'un assemblage, d'une installation, d'un montage et d'un fonctionnement inappropriés, dangereux, insuffisants et négligents de ce produit.

En raison de fonctionnalités supplémentaires et/ou d'améliorations du produit, une version mise à jour de ce document peut être disponible en ligne. Veuillez consulter www.adj.com pour la dernière révision/mise à jour de ce manuel avant de commencer l'installation et/ou la programmation.

Date	Version du document	Version du logiciel	Canaux DMX Remarques
07/22/2021 1	0 V1.00		4 / 6 / 7 / 8 / 9A / 9B / 10 / 11 / 12 / 15 / 18 ch	Première version
11/05/2021 1	1 N/C Pas de changement			Fonctionnalités clés mises à jour, consignes de sécurité, vue d'ensemble, installation, charge-ment dans le boîtier, menu système, caractéri-stiques DMX, dessin dimensionnel, spécifica-tions ; Suppression de la configuration DMX.
01/20/2022 1	2 V1.02 Pas de changement			Mise à jour du menu système, des schémas dimensionnels et des spécifications.
05/06/2022 1	3 N/C Pas de changement Mise à jour de la télécommande IR UC.
05/12/2022 1	4 V1.03 Pas de changement			Mise à jour du menu système pour ajouter le mode Saver 14 ; Spécifications mises à jour.
08/17/2022 1	5 N/C Pas de changement Fonctionnalités clés mises à jour, installation.
10/25/2022 1	6 N/C Pas de changement			Vue d'ensemble mise à jour, schémas dimensi-onnels.
12/23/2022 1	7 V1.05 Pas de changement			Remplacement de la section UC IR par une section mise à jour de la télécommande IR ; menu système mis à jour ; Ajout des valeurs IR RVBA par défaut et de la modification des val-eurs des boutons IR RVBA
05/22/2023 1	8 V2.01 Pas de changement			Mise à jour configuration sans fil, télécom-mande IR, menu système, paramètres de couple, spécifications

Avis d'économie d'énergie en Europe

Questions d'économie d'énergie (EuP 2009/125/CE)

Économiser l'énergie électrique est une clé pour aider à protéger l'environnement. Veuillez éteindre tous les appareils électriques lorsqu'ils ne sont pas utilisés. Pour éviter la consommation d'énergie en mode veille, débranchez tous les équipements électriques de l'alimentation lorsqu'ils ne sont pas utilisés. Merci!

TABLE des matières

Informations générales 4

Fonctionnalités clés | Retours sous garantie 5

Garantie limitée (États-Unis uniquement) 6

Consignes de sécurité 7

Aperçu 9

Adressage DMX 11

Configuration San Fil 12

Télécommande IR 14

Installation 15

Chargement en cas 19

Panneau de commande 20

Menu Système 21

Caractéristiques DMX 24

Macros de couleur 38

Température de couleur 39

Courbes de gradation 40

Valeurs IR RVBA par défaut 41

Modification des valeurs des boutons IR RVBA 42

Nettoyage & Entretien | Liaison électrique en guirlande 43

Paramètres de couple 44

Remplacement de fusible - Vie de la batterie 45

Dessins dimensionnels 46

Caractéristiques 47

Informations générales

Introduction: Félicitations pour votre achat du pack ADJ Mirage Q6 ! Ce pack comprend 6 uplights chromés ADJ Mirage Q IP alimentés par batterie, IP65, LED RVBA, ainsi qu'un flight case de chargement avec capacité de stockage et de chargement pour ces appareils. Tous les appareils inclus ont été conçus pour fonctionner de manière fiable pendant des années lorsque les directives de ce livret sont suivies. Veuillez lire attentivement et comprendre les instructions de ce manuel avant d'essayer d'utiliser les appareils inclus. Ces instructions contiennent des informations importantes concernant la sécurité lors de l'utilisation et de l'entretien.

Veuillez conserver ce manuel avec l'appareil pour référence future.

Assistance client : contactez le service ADJ pour tout besoin de service et d'assistance lié au produit. Visitez également forums.adj.com avec des questions, des commentaires ou des suggestions.

Pièces : Pour acheter des pièces en ligne, visitez : http://parts.adj.com (États-Unis) http://www.adjparts.eu (UE)

ADJ SERVICE USA - Du lundi au vendredi de 8h00 à 16h30 PST Voix : 800-322-6337 | Télécopieur : 323-582-2941 | [e-mail]

ADJ SERVICE EUROPE - Du lundi au vendredi de 08h30 à 17h00 CET Voix : [phone] | Télécopie : [phone] | support@adj. eu

ADJ PRODUCTS LLC États-Unis 6122 S. Eastern Ave. Los Angeles, Californie. 90040 323-582-2650 | Télécopieur 323-532-2941 | www.adj.com | [e-mail]

ADJ SUPPLY Europe B.V. Junostraat 2 6468 EW Kerkrade, Pays-Bas [phone] | Télécopie [phone] www.adj.eu | [e-mail]

ADJ PRODUCTS GROUP Mexique AV Santa Ana 30 Parque Industrial Lerma, Lerma, Mexique 52000 [phone]

AVERTISSEMENT! POUR PRÉVENIR OU RÉDUIRE LE RISQUE D'ÉLECTROCUTION OU D'INCENDIE, N'EXPOSEZ PAS LE FLIGHT CASE DE CHARGEMENT À LA PLUIE OU À L'HUMIDITÉ.

AVERTIR! IL N'Y A AUCUNE PIÈCE RÉPARABLE PAR L'UTILISATEUR À L'INTÉRIEUR DE CES UNITÉS. N'ESSAYEZ PAS DE RÉPARER VOUS-MÊME, CAR CELA ANNULERAIT LA GARANTIE DU FABRICANT. DANS LE CAS PEU PROBABLE OÙ VOTRE APPAREIL AURAIT BESOIN D'ÊTRE RÉPARÉ, VEUILLEZ CONTACTER ADJ PRODUCTS, LLC.

NE JETEZ PAS LE DESSIN D'EXPÉDITION À LA POUBELLE. VEUILLEZ RECYCLER AUTANT QUE POSSIBLE.

Caractéristiques du luminaire

• Certifié IP65 pour l'extérieur - Angle de faisceau de 15 degrés - Écran OLED à 4 boutons tactiles sur le panneau arrière - DMX sans fil intégré : jusqu'à 760 m (2 500 pieds) lorsqu'il est utilisé avec l'émetteur-récepteur de batterie sans fil d'ADJ • 64 macros de couleur intégrées - Fonctionnement sans scintillement - Gradation électronique : 0 - 100 % avec 6 modes de gradation et 4 courbes de gradation - Batterie lithium-ion rechargeable - Temps de charge de la batterie : 7 heures - Autonomie de la batterie : 40 heures (une seule couleur) - Fonction d'alarme activée par le mouvement • Fente pour clé Kensington

Caractéristiques du boîtier

• Maisons / Transports et Charges (6) Luminaires MIRAGE Q6 IP™
• Entrée d'alimentation : AC100VAC\~240VAC, 50/60Hz
• Indicateur d'état de charge

Retours de garantie

Tous les articles de service retournés, qu'ils soient sous garantie ou non, doivent être expédiés en port payé et accompagnés d'un numéro d'autorisation de retour (A. R.). L'A. R. Le numéro doit être clairement écrit à l'extérieur du colis de retour. Une brève description du problème ainsi que le R. A. le numéro doit également être écrite sur un morceau de papier inclus dans le carton d'expédition. Si l'appareil est sous garantie, vous devez fournir une copie de votre preuve d'achat. Vous pouvez obtenir un R. A. numéro en contactant notre équipe d'assistance à la clientèle. Tous les colis retournés au service après-vente n'affichant pas de R. A. numéro à l'extérieur du colis sera retourné à l'expéditeur.

A. ADJ Products, LLC garantit par la présente, à l'acheteur d'origine, les produits ADJ Products, LLC contre tout défaut de fabrication dans les matériaux et la fabrication pendant une période prescrite à compter de la date d'achat (voir la période de garantie spécifique au verso). Cette garantie n'est valable que si le produit est acheté aux États-Unis d'Amérique, y compris les possessions et les territoires. Il est de la responsabilité du propriétaire d'établir la date et le lieu d'achat par des preuves acceptables, au moment où le service est demandé. B. Pour le service de garantie, vous devez obtenir un numéro d'autorisation de retour (RA#) avant de renvoyer le produit. Veuillez contacter le service après-vente d'ADJ Products, LLC au 800-322-6337. Envoyez le produit uniquement à l'usine ADJ Products, LLC. Tous les frais d'expédition doivent être prépayés. Si les réparations ou le service demandés (y compris le remplacement des pièces) sont conformes aux termes de cette garantie, ADJ Products, LLC paiera les frais d'expédition de retour uniquement à un point désigné aux États-Unis. Si l'instrument complet est envoyé, il doit être expédié dans son emballage et son emballage d'origine. Aucun accessoire ne doit être expédié avec le produit. Si des accessoires sont expédiés avec le produit, ADJ Products, LLC n'encourra aucune responsabilité pour la perte ou l'endommagement de ces accessoires, ni pour leur retour en toute sécurité. C. Cette garantie est annulée si le numéro de série et/ou les étiquettes du produit sont modifiés ou supprimés; si le produit est modifié d'une manière dont ADJ Products, LLC conclut, après inspection, qu'elle affecte la fiabilité du produit; si le produit a été réparé ou entretenu par une personne autre que l'usine ADJ Products, LLC, sauf autorisation écrite préalable délivrée à l'acheteur par ADJ Products, LLC; si le produit est endommagé parce qu'il n'a pas été correctement entretenu comme indiqué dans les instructions, les directives et/ou le manuel d'utilisation du produit. D. Il ne s'agit pas d'un contrat de service et cette garantie n'inclut pas l'entretien, le nettoyage ou l'examen périodique. Pendant la période spécifiée ci-dessus, ADJ Products, LLC remplacera les pièces défectueuses à ses frais par des pièces neuves ou remises à neuf, et absorbera toutes les dépenses pour le service de garantie et la main-d'œuvre de réparation en raison de défauts de matériaux ou de fabrication. La seule responsabilité d'ADJ Products, LLC en vertu de cette garantie sera limitée à la réparation du produit ou à son remplacement, y compris les pièces, à la seule discrétion d'ADJ Products, LLC. Tous les produits couverts par cette garantie ont été fabriqués après le 15 août 2012 et portent des marques d'identification à cet effet. E. ADJ Products, LLC se réserve le droit d'apporter des modifications à la conception et/ou des améliorations de ses produits sans aucune obligation d'inclure ces modifications dans les produits fabriqués jusqu'à présent. F. Aucune garantie, expresse ou implicite, n'est donnée ou faite en ce qui concerne tout accessoire fourni avec les produits décrits ci-dessus. Sauf dans la mesure interdite par la loi applicable, toutes les garanties implicites faites par ADJ Products, LLC en relation avec ce produit, y compris les garanties de qualité marchande ou d'adéquation, sont limitées dans la durée à la période de garantie indiquée ci-dessus. Et toutes les garanties, qu'elles soient expresses ou implicites, y compris les garanties de qualité marchande ou d'adéquation, sont limitées en durée à la période de garantie indiquée ci-dessus. Le seul recours du consommateur et/ou du revendeur sera la réparation ou le remplacement expressément prévu ci-dessus; et en aucun cas ADJ Product, LLC ne sera responsable de toute perte et/ou dommage direct et/ou consécutif résultant de l'utilisation et/ou de l'impossibilité d'utiliser ce produit. G. Cette garantie est la seule garantie écrite applicable aux pr

Périodes de garantie limitée du fabricant :

• Produits d'éclairage non LED = 1 an (365 jours) (y compris l'éclairage à effets spéciaux, l'éclairage intelligent, l'éclairage UV, les stroboscopes, les machines à brouillard, les machines à bulles, les boules à facettes, les bidons Par, les treillis, les supports d'éclairage, la distribution d'alimentation/de données, etc.) (hors LED et lampes)
• Produits laser = 1 an (365 jours) (à l'exclusion des diodes laser qui ont une garantie limitée de 6 mois)
• Produits LED = 2 ans (730 jours) (à l'exclusion des batteries qui ont une garantie limitée de 180 jours)
• REMARQUE : La garantie limitée de 2 ans (730 jours) s'applique UNIQUEMENT aux produits achetés aux États-Unis. Série StarTec = 1 an (365 jours) (à l'exclusion des batteries qui ont une garantie limitée de 180 jours)
• Contrôleurs ADJ DMX = 2 ans (730 jours)
• Produits audio américains = 1 an (365 jours)

Pour votre sécurité personnelle, veuillez LIRE et comprendre entièrement ce MANUEL avant d'essayer d'installer ou d'utiliser cet appareil !

• Assurez-vous de conserver le carton d'emballage dans le cas peu probable où l'appareil devrait être renvoyé pour réparation.
• Ne renversez pas d'eau ou d'autres liquides dans ou sur le chargeur ou le flight case.
• Assurez-vous que la prise de courant locale correspond à la tension requise pour l'appareil. • N'ouvrez l'appareil sous aucun prétexte. Il n'y a aucune pièce réparable par l'utilisateur à l'intérieur.
• Débranchez l'alimentation principale de l'appareil lorsqu'il n'est pas utilisé pendant de longues périodes.
• Ne jamais connecter cet appareil à un pack gradateur.
• N'essayez pas de faire fonctionner cet appareil s'il a été endommagé de quelque manière que ce soit.
• Ne faites jamais fonctionner cet appareil avec le couvercle retiré.
• Pour réduire le risque d'électrocution ou d'incendie, n'exposez pas le chargeur ou le flight case à la pluie ou à l'humidité.
• N'essayez pas de faire fonctionner cet appareil si le cordon d'alimentation est effiloché ou cassé.
• N'essayez pas de retirer ou de casser la broche de mise à la terre du cordon électrique. Cette broche est utilisée pour réduire le risque de choc électrique et d'incendie en cas de court-circuit interne.
• Débranchez de l'alimentation principale avant d'effectuer tout type de connexion.
• N'obstruez jamais les orifices de ventilation. Assurez-vous toujours de monter cet appareil dans une zone permettant une ventilation adéquate. Laissez environ 15 cm entre cet appareil et un mur.
• Ce flight case et ces dispositifs de charge sont destinés à une utilisation en intérieur uniquement. L'utilisation de ces appareils à l'extérieur annule toutes les garanties.
• Montez toujours cet appareil dans un endroit sûr et stable.
• Veuillez acheminer votre cordon d'alimentation hors de la circulation piétonne. Les cordons d'alimentation doivent être acheminés de manière à ce qu'ils ne soient pas susceptibles d'être piétinés ou pincés par des objets placés sur ou contre eux.

La plage de température de fonctionnement de ce luminaire est de 32 à 113 degrés F (0 à 45 degrés C). N'utilisez pas cet appareil lorsque la température ambiante tombe en dehors de cette plage !

Gardez les matériaux inflammables loin de ce luminaire !

Le FLIGHT CASE et les dispositifs de CHARGE sont conçus pour une utilisation en intérieur uniquement ! NE PAS exposer a la PLUIE où a l'humidite!

L'appareil doit être réparé par un personnel de service qualifié lorsque :

A. Le cordon d'alimentation ou la fiche a été endommagé. B. Des objets sont tombés ou du liquide a été renversé dans l'appareil. C. Le flight case ou les chargeurs ont été exposés à la pluie ou à l'eau.

D. L'appareil ne semble pas fonctionner normalement ou présente un changement marqué de performance.

Couvercle de FLIGHT CASE

Lors de l'ouverture du flight case, le couvercle doit être verrouillé en place manuellement. La béquille de support du couvercle est située sur le côté droit du flight case, près du compartiment de rangement des câbles d'alimentation. L'extrémité inférieure de la béquille est fixée au flight case, et l'extrémité supérieure déconnectée contient une rainure découpée.

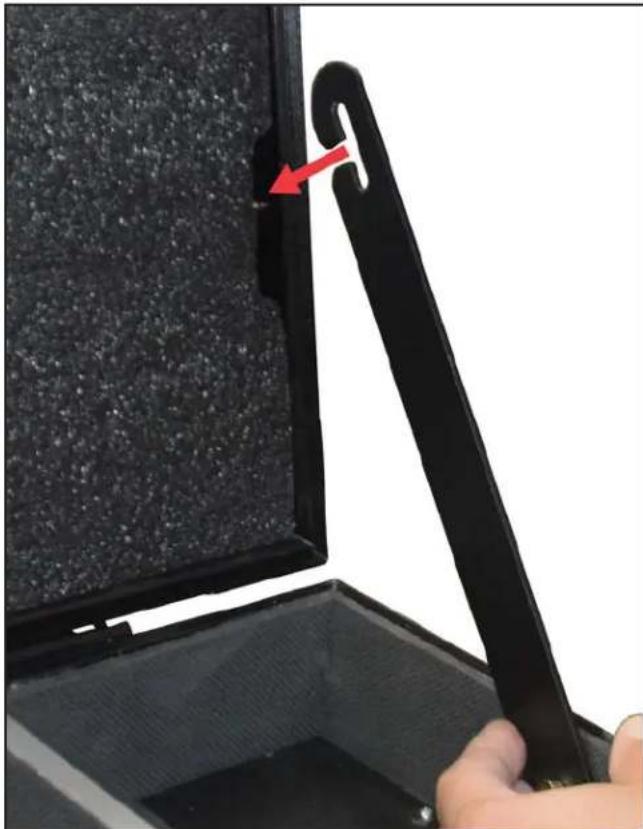

Une fois le couvercle ouvert, soulevez l'extrémité supérieure de la barre de support et fixez-la au loquet encastré situé sous le couvercle, le long du côté droit. Assurez-vous que le loquet est bien en place dans la rainure de la barre de support avant d'atteindre le flight case.

LE NON-RESPECT CORRECT DE CETTE PROCÉDURE PEUT ENTRAINER DES BLESSURES CORPORELLES OU DES DOMMAGES À L'APPAREIL, CAR LE COUVERCLE PEUT SE FERMER SANS AVERTISSEMENT !

Voir l'illustration ci-dessous pour référence.

*Remarque : l'indicateur de charge est rouge lors de la charge et vert une fois terminé. L'indicateur de charge sur le boîtier affiche l'état de charge de l'ensemble de six unités. Pour l'état de charge individuel, veuillez vous référer à l'indicateur de charge sur chaque unité individuelle.

APPAREIL D'ÉCLAIRAGE

Adressage DMX

Tous les luminaires doivent recevoir une adresse de départ DMX lorsqu'ils fonctionnent avec un contrôleur DMX, afin de s'assurer que le bon luminaire répond au bon signal de commande. Cette adresse de départ numérique est le numéro de canal à partir duquel l'appareil commence à "écouter" le signal de commande numérique envoyé par le contrôleur DMX. Cette adresse DMX de départ est attribuée en réglant l'adresse DMX correcte sur l'écran de contrôle numérique de l'appareil.

Vous pouvez définir la même adresse de départ pour tous les appareils ou un groupe d'appareils, ou définir des adresses différentes pour chaque appareil individuel. Si vous réglez tous les appareils sur la même adresse DMX, tous les appareils réagiront de la même manière. Dans ce cas, veuillez noter que la modification des paramètres d'un canal affectera tous les appareils simultanément.

Si vous réglez chaque appareil sur une adresse DMX différente, chaque unité commencera à "écouter" le numéro de canal que vous avez défini, en fonction de la quantité de canaux DMX de chaque appareil. Cela signifie que la modification des paramètres d'un canal n'affectera que l'appareil sélectionné.

Par exemple, lorsque vous utilisez ce modèle de luminaire en mode 4 canaux, vous devez régler l'adresse DMX de départ de la première unité sur 1, la deuxième unité sur 5 (4 + 1), la troisième unité sur 9 (4 + 4 + 1), et ainsi de suite. (Voir le tableau ci-dessous pour plus de détails.)

mode de chaîne	unité 1 Adr	unité 2 Adr	unité 3 Adr	unité 4 Adr
4-Ch 1 5 9 13
6-Ch 1 7 13 19
7-Ch 1 8 15 22
8-Ch 1 9 17 25
9-Ch 1 10 19 28

mode de chaîne	unité 1 Adr	unité 2 Adr	unité 3 Adr	unité 4 Adr
10-Ch 1	11 21 31
11-Ch 1	12 23 34
12-Ch 1	13 25 37
15-Ch 1	16 31 46
18-Ch 1	19 37 55

Configuration sans FIL

Ces appareils ne disposent pas de ports de connexion DMX physiques. Par conséquent, afin d'utiliser le contrôle DMX, l'utilisateur doit d'abord configurer les appareils pour exécuter le contrôle DMX sans fil. Suivez les instructions ci-dessous pour configurer le contrôle DMX sans fil :

1. Tout d'abord, sélectionnez le mode de canal DMX pour lequel vous souhaitez que l'appareil fonctionne. Appuyez sur MODE jusqu'à ce que le menu "Paramètres DMX" s'affiche à l'écran. Utilisez les boutons UP et DOWN pour faire défiler jusqu'à « DMX Channel Mode », puis appuyez sur le bouton SETUP.
2. Utilisez HAUT et BAS pour faire défiler les options du mode de canal DMX, puis appuyez sur SETUP pour confirmer votre sélection.
3. Ensuite, activez la capacité sans fil de l'appareil. Appuyez sur MODE jusqu'à ce que le menu "Personnalité" s'affiche à l'écran, puis utilisez HAUT et BAS pour faire défiler jusqu'à "Paramètres sans fil" et appuyez sur SETUP.
4. Utilisez HAUT et BAS pour faire défiler jusqu'à "Activer sans fil", puis appuyez sur SETUP pour sélectionner cette option.
5. Utilisez UP et DOWN encore une fois pour basculer ce paramètre sur « Yes », puis confirmez en appuyant sur SETUP.
6. Ensuite, sélectionnez la chaîne sans fil. Appuyez sur MODE jusqu'à ce que le menu "Personnalité" s'affiche à nouveau à l'écran, puis utilisez HAUT et BAS pour faire défiler jusqu'à "Paramètres sans fil" et appuyez sur SETUP.
7. Utilisez HAUT et BAS pour faire défiler jusqu'à "Définir la chaîne sans fil", puis appuyez à nouveau sur SETUP.
8. Utilisez maintenant HAUT et BAS pour faire défiler jusqu'à la chaîne sans fil souhaitée. Les valeurs sélectionnables vont de 00 à 14.

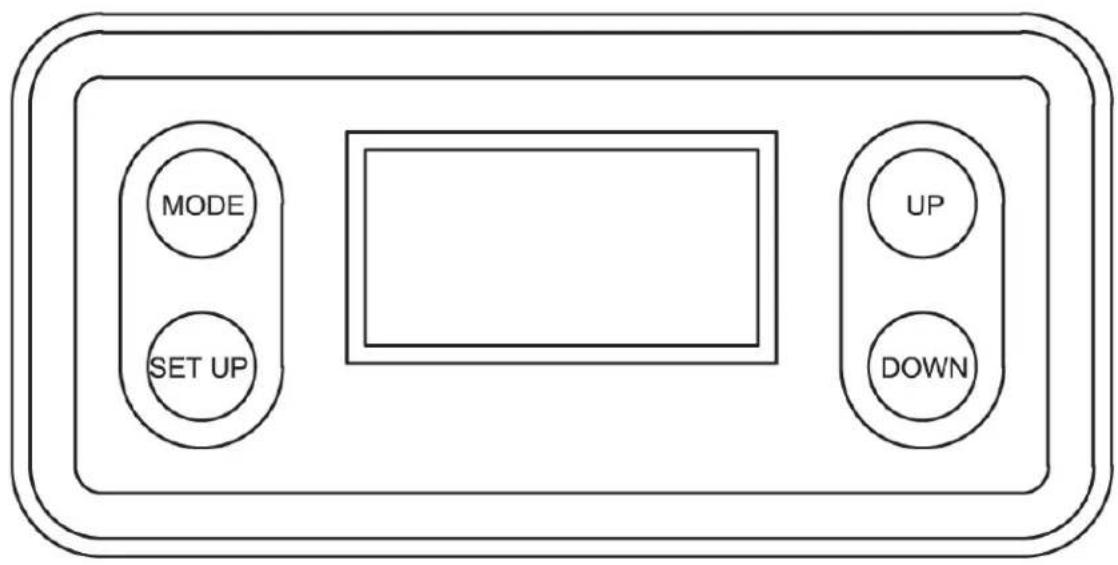

9. Enfin, définissez l'adresse DMX. Appuyez sur le bouton MODE jusqu'à ce que le menu "Paramètres DMX" s'affiche à l'écran, puis utilisez HAUT et BAS pour faire défiler jusqu'à "Adresse DMX", puis appuyez sur SETUP.
10. Utilisez les boutons UP et DOWN pour faire défiler jusqu'à l'adresse DMX souhaitée, puis appuyez sur SETUP pour confirmer votre sélection. Les valeurs disponibles vont de 001 à 512. Reportez-vous à la section Adressage DMX de ce manuel pour des conseils détaillés. Répétez ces étapes pour chaque unité individuelle que vous souhaitez utiliser.

Configuration sans FIL

De nombreux facteurs peuvent affecter et/ou interrompre un signal sans fil, notamment les murs, le verre, le métal, les objets et les personnes. Par conséquent, les directives suivantes sont recommandées afin de maximiser les chances d'avoir un chemin clair pour que le signal sans fil atteigne l'appareil :

• Installez l'appareil à au moins 9,8 pieds (3 m) au-dessus du public et/ou du niveau du sol.
• Disposez l'antenne sans fil en position droite et verticale.
• Positionner les appareils en ligne directe de vue du contrôleur émetteur.

Une planification et des tests minutieux de l'emplacement d'installation sélectionné sont essentiels pour garantir un fonctionnement sans fil optimal et fiable.

9.8 ft (3m)

au-dessus

de la terre

L'unité ne peut être contrôlée que lorsqu'elle a été réglée sur le mode Primaire. L'appareil ne répondra PAS aux commandes lorsqu'il a été réglé sur le mode secondaire. Lorsque vous utilisez la télécommande infrarouge pour contrôler plusieurs unités qui fonctionnent en mode primaire/secondaire, suivez ces étapes pour configurer les unités :

1. Allumez l'appareil et appuyez sur MODE pour faire défiler jusqu'au menu "Personnalité".
2. Appuyez sur SETUP, puis utilisez les boutons UP et DOWN pour faire défiler jusqu'à "Primary" ou "Secondary" selon la façon dont vous souhaitez que cet appareil fonctionne. Appuyez sur SETUP pour faire votre sélection, puis utilisez les boutons HAUT et BAS pour activer l'option.
3. Appuyez sur SETUP pour confirmer et revenir au menu "Personnalité".
4. Utilisez HAUT et BAS pour faire défiler jusqu'à « Paramètres sans fil » et sélectionnez « Définir la chaîne sans fil ». Appuyez sur SETUP et utilisez UP et DOWN pour régler l'appareil sur la chaîne sans fil souhaitée. Répétez ces étapes pour chaque unité. Veuillez noter que toutes les unités doivent être réglées sur la même chaîne sans fil.

Remarques:

• Une seule unité doit être configurée comme unité principale, tandis que toutes les autres unités doivent être configurées comme unités secondaires.
• Toutes les unités du système doivent être réglées sur la même chaîne sans fil. Si toutes les unités sont réglées sur la même chaîne sans fil et que les unités ne se synchronisent pas et/ou ne répondent pas aux commandes, essayez d'utiliser une autre chaîne sans fil.
• Toutes les unités doivent être réglées sur le même mode de chaîne DMX.
• Si les appareils ne parviennent pas à se synchroniser, vérifiez que tous les paramètres mentionnés ci-dessus sont les mêmes, puis éteignez tous les appareils, puis rallumez-les pour rétablir le lien.

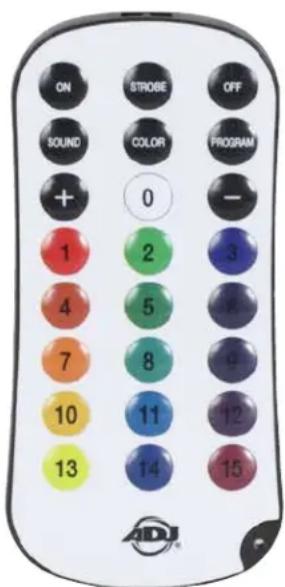

UC IR24 controls

• On : le luminaire s'allume et revient au dernier état de fonctionnement
• Off : le luminaire passe en mode veille dans un état de panne d'électricité.
• Strobe : Active le mode stroboscopique. Le taux de stroboscope peut être ajusté à l'aide des boutons + / -.
• Sound : Ce bouton n'a pas de fonction définie pour cet appareil.
• Color : active le mode couleur. Sélectionnez une couleur statique (0-15) à l'aide des touches numériques. L'intensité de la couleur définie peut ensuite être ajustée avec les boutons +/-
• Program : active le mode programme. Sélectionnez un programme interne (0-15) à l'aide des touches numériques. La vitesse d'exécution du programme sélectionné peut être ajustée avec les boutons +/-. Remarque : 13 des 15 boutons activeront un programme pour cet appareil.
• Boutons + et - : Ajuste la fréquence du stroboscope, la sensibilité du micro, l'intensité ou la vitesse d'exécution du programme. Les boutons +/- peuvent être pressés à plusieurs reprises pour augmenter ou diminuer par incréments de niveau individuels, ou pressés et maintenus enfoncés pour effectuer rapidement de grands ajustements à la fois.
• Touches numériques (0-15) : ces touches sont utilisées pour sélectionner les couleurs statiques prédéfinies et les programmes internes. Les couleurs stockées dans les touches numériques peuvent être modifiées à partir du menu des unités si vous le souhaitez.

INDICE IP

Le Mirage Q IP est classé IP65. Il est complètement étanche à la poussière et protégé contre les jets d'eau dirigés à basse pression provenant de toutes les directions. Les chargeurs et le flight case ne sont pas classés IP et sont destinés à être utilisés uniquement dans des conditions intérieures sèches.

Avertissement matières inflammables !

Gardez l'appareil à au moins 5,0 pieds (1,5 m) des matériaux inflammables et/ou pyrotechniques.

Connections electriques

Un électricien qualifié doit être utilisé pour toutes les connexions et/ou installations électriques.

L'unité DOIT être installée conformément à tous les codes et réglementations électriques et de construction locaux, nationaux.

Avant d'installer ou de monter un appareil, un installateur d'équipement professionnel DOIT être consulté pour déterminer si la structure ou la surface de montage est correctement certifiée pour supporter en toute sécurité le poids combiné de l'appareil, des pinces, des câbles et des accessoires.

La plage de température de fonctionnement est de 32 à 113 degrés F (0 à 45 degrés C). Ne faites pas fonctionner l'appareil si les températures ambiantes se situent en dehors de cette plage.

Ce luminaire doit être installé dans des zones en dehors des sentiers pédestres, des zones de sièges et des zones où le personnel non autorisé pourrait être en mesure d'atteindre l'appareil à la main.

NE JAMAIS se tenir directement sous le luminaire lors du montage, du retrait ou de l'entretien.

Attendez environ 15 minutes pour que l'appareil refroidisse avant de procéder à l'entretien.

Montage de la PINCE

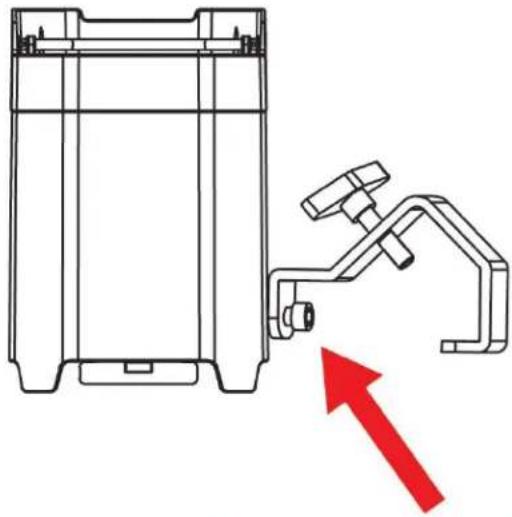

Le Mirage Q IP comporte un point de fixation de la pince de montage sur le côté de l'appareil (voir l'illustration ci-dessous). Lors du montage du luminaire sur un treillis ou toute autre installation suspendue ou aérienne, assurez-vous de fixer des pinces de calibre approprié (non incluses) au point de fixation de la pince.

Le gréement aérien nécessite une vaste expérience, y compris, mais sans s'y limiter : le calcul des limites de charge de travail, la compréhension du matériel d'installation utilisé et l'inspection de sécurité périodique de tout le matériel d'installation et de l'appareil lui-même. Si vous ne disposez pas de ces qualifications, n'essayez pas d'effectuer l'installation vous-même. Une installation incorrecte peut entraîner des blessures corporelles.

Capuchon du PORT de CHARGE

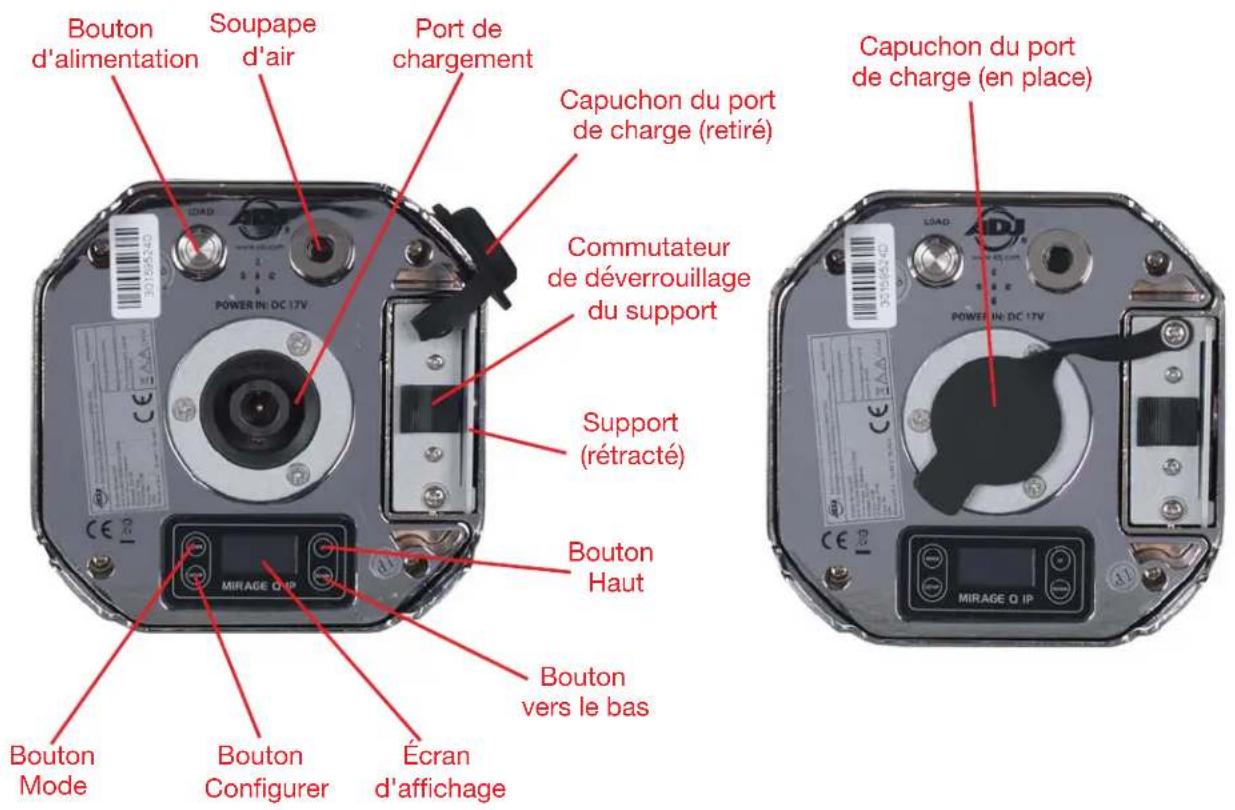

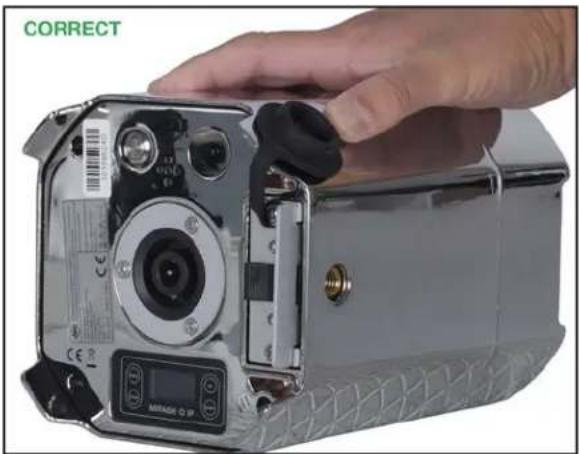

Afin de maintenir l'intégrité IP65, le port de charge de chaque appareil doit être scellé à l'aide du capuchon en caoutchouc attaché lorsque le port de charge n'est pas utilisé.

Béquille pour placement au SOL

Le Mirage Q IP peut également être placé sur le sol pour fournir un affichage éclairé, et dispose d'une béquille rétractable qui permet à l'appareil d'être incliné dans la direction de l'affichage souhaité.

Assurez-vous que le capuchon en caoutchouc est fixé sur le port de charge pour maintenir l'indice IP65 de l'appareil.

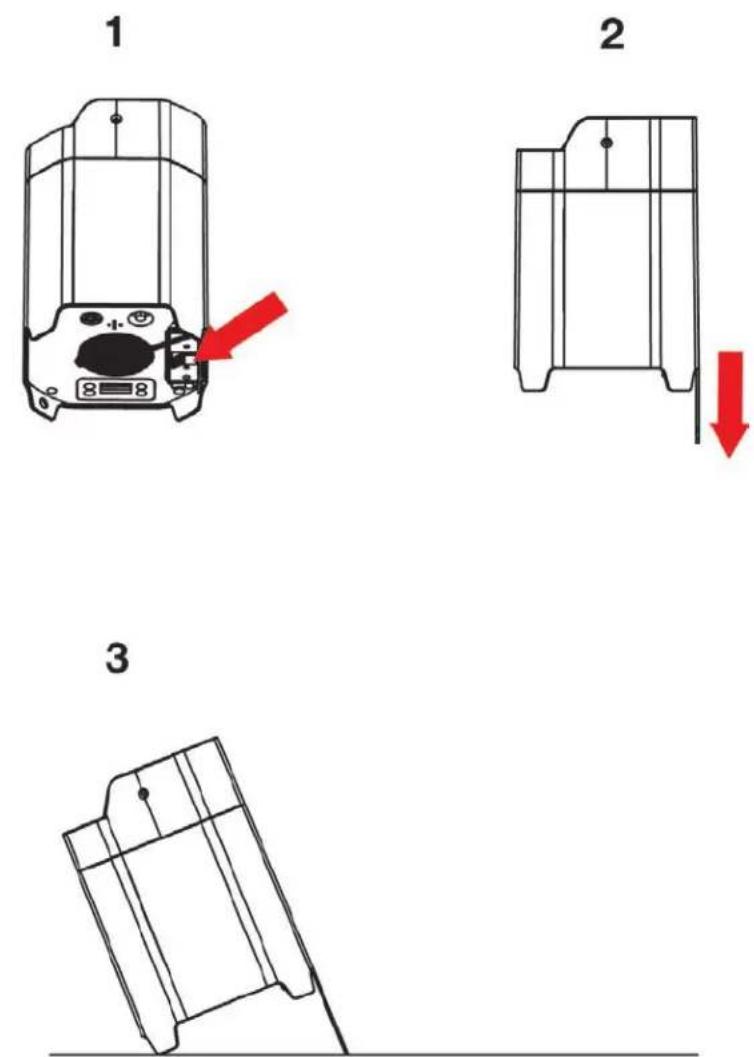

Pour déployer la béquille, basculez simplement l'interrupteur situé sous l'appareil, près du port de charge (1). La béquille peut alors être déployée depuis le dessous (2) selon différents incréments crantés, permettant un angle maximum de 35 degrés par rapport à l'axe vertical (3).

Remarque : Si elle est réglée et activée, l'alarme sera déclenchée par tout mouvement de l'appareil, y compris le renversement de l'appareil. L'alarme retentira et l'appareil clignotera en rouge pendant la durée définie dans le paramètre "Alarm Time", mais s'arrêtera automatiquement lorsque l'appareil sera remis à sa place. Veuillez être conscient de cette fonctionnalité dans le cas où vous décidez de déplacer ou de repositionner l'appareil après la configuration initiale !

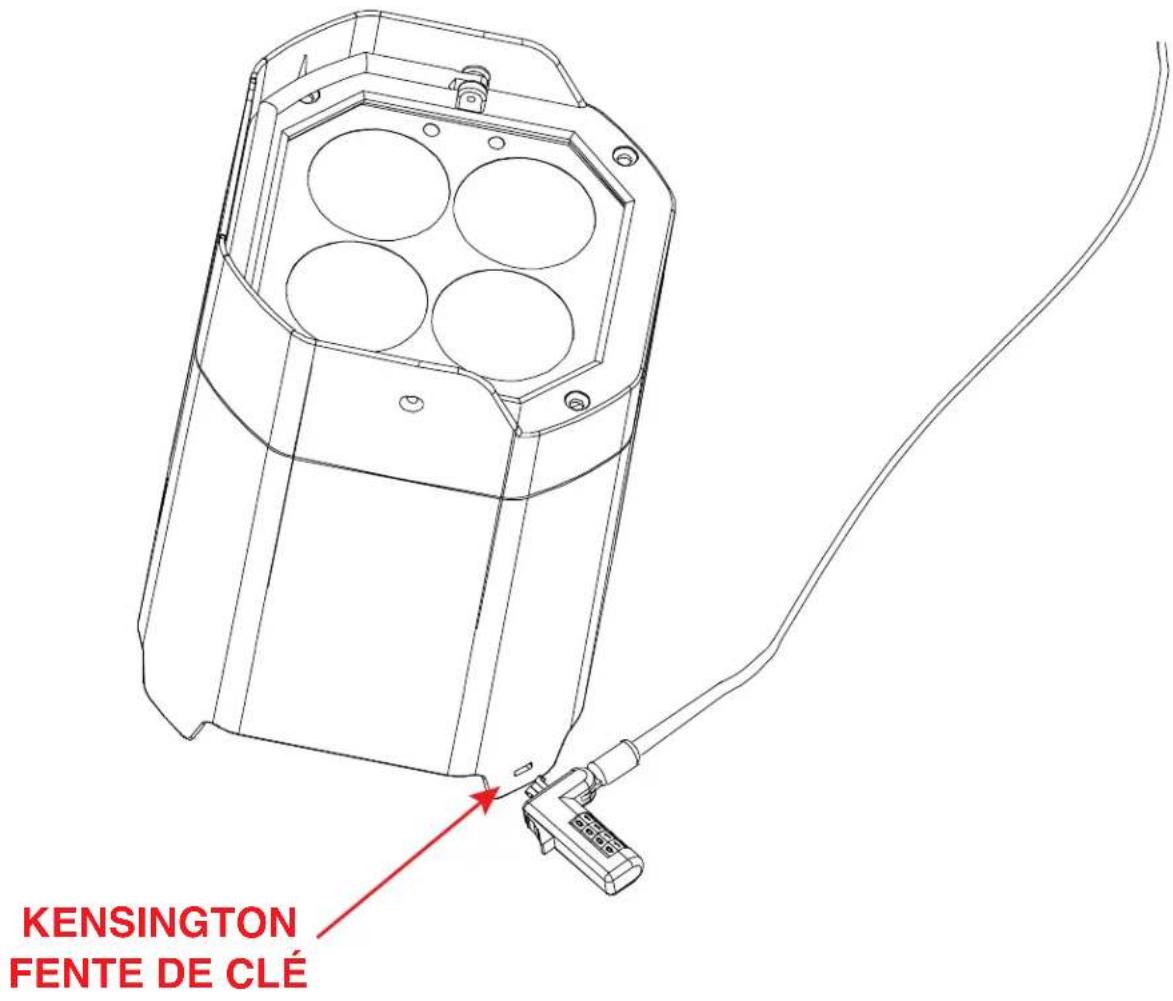

FENTE Pour clé kensington

L'appareil dispose d'un emplacement pour un dispositif de sécurité de type Kensington qui peut être utilisé pour empêcher le vol. La fente pour clé est située près du bas de l'un des pieds de l'appareil, comme indiqué dans l'illustration ci-dessous. Assurez-vous de fixer le dispositif de sécurité à un point d'ancrage solide et fixe.

CHARGE en cas

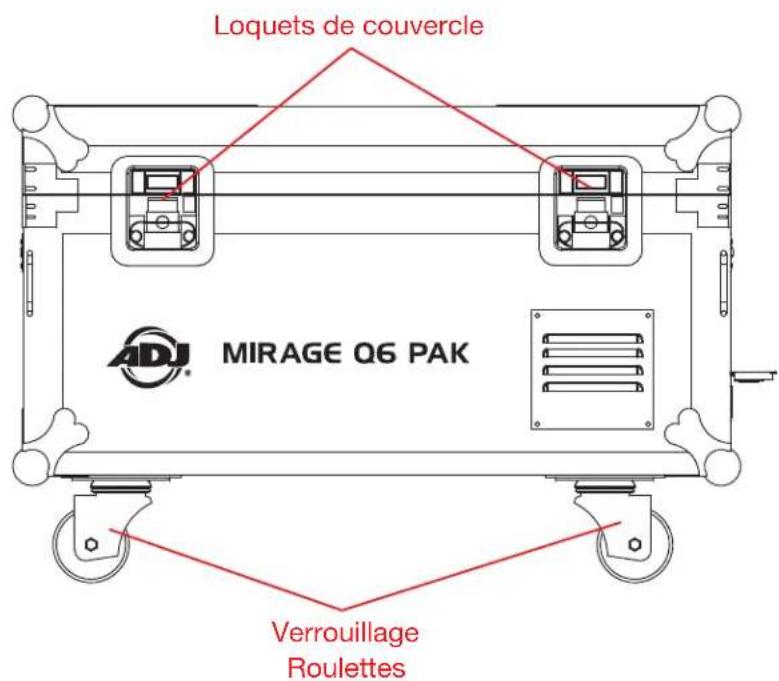

1. Verrouillez les roulettes en appuyant sur les leviers situés près de chaque roulette.
2. Connectez les câbles d'alimentation aux ports d'entrée et de sortie d'alimentation, si vous le souhaitez. Veuillez vous référer à la section Liaison électrique en guirlande de ce manuel pour plus de détails.
3. Retirez le capuchon en caoutchouc du port de charge de chaque unité. REMARQUE : Il est recommandé de replier le capuchon en caoutchouc vers l'arrière et sur le coin le plus proche de l'appareil avant de le placer dans sa fente de chargement dans le flight case. Reportez-vous à l'image en haut à gauche ci-dessous.
4. Lorsque vous placez le luminaire dans la fente du boîtier, le capuchon en caoutchouc doit se glisser parfaitement dans l'espace au coin de la fente (voir l'image du bas).
5. Ne repliez PAS les capuchons en caoutchouc sur les bords latéraux de l'appareil, car l'appareil ne rentrera pas dans le compartiment du flight case de cette façon. Reportez-vous à l'image en haut à droite ci-dessous.
6. Ne laissez PAS le capuchon en caoutchouc se coincer sous l'appareil, car cela interférera avec le chargement de l'appareil.

1. Placez un appareil ADJ Mirage Q IP dans l'un des emplacements d'appareil du flight case. Jusqu'à 6 appareils peuvent être logés. L'indicateur de charge situé à côté des ports d'alimentation s'allume pour indiquer que votre appareil est en charge. Il est fortement recommandé de laisser le couvercle du boîtier ouvert pendant la charge.

Panneau de commande

Cet appareil comprend un écran de panneau de commande facile à naviguer, à partir duquel tous les réglages et ajustements nécessaires peuvent être effectués. Appuyez sur le bouton MODE pour faire défiler les options du menu principal, puis appuyez sur SET UP pour sélectionner l'option actuellement affichée. Utilisez ensuite les boutons UP et DOWN pour faire défiler les options du sous-menu jusqu'à atteindre le réglage souhaité. Appuyez sur le bouton MODE à tout moment pour revenir au menu principal sans faire aucun réglage.

MENU SYSTÈME

DMX SETTINGS	DMX Address 001	512
	DMX Channel Mode	4-Ch
		6-Ch
		7-Ch
		8-Ch
		9A-Ch
		9B-Ch
		10-Ch
		11-Ch
		12-Ch
		15-Ch
		18-Ch
	No DMX Status	Hold Last	Maintient les dernières valeurs DMX reçues avant la perte de signal
		Blackout	Amène tous les canaux à la valeur DMX de 0 lorsque le signal est perdu
		Manual Settings	Tous les canaux passent aux derniers réglages manuels lorsque le signal est perdu
SUITE À LA PAGE SUIVANTE

MENU SYSTÈME

PERSONALITY	Primary On / Off
	Secondary On / Off
	Dim Modes	Standard
		Stage
		TV
		Architectural
		Theatre
		Stage 2
		Dim Delay 0 - 99
	Wireless Settings	Set Wireless Channel	00 - 15
		Enable Wireless Yes / No
		Disable Wireless Yes / No
		Wireless On With Power	Yes / No	Définir si sans fil s'allume automatiquement lorsque l'appareil est allumé
	Display	Screen Saver Delay	Off, 1-10s
		Touch Screen Lock	Off
			30 s
			1 min
		Rotate Display 180	Yes / No
	Language Passcode = 050		English
			Spanish
	IR Button Colors (voir la section Modification des valeurs du bouton IR RVBA)	Bouton 0	Red 000 - 255
			Green 000 - 255
			Blue 000 - 255
			Amber 000 - 255
		Bouton 1	Red 000 - 255
			Green 000 - 255
			Blue 000 - 255
			Amber 000 - 255
		... ... ...
		Bouton 15	Red 000 - 255
			Green 000 - 255
			Blue 000 - 255
			Amber 000 - 255
SUITE À LA PAGE SUIVANTE

MENU SYSTÈME

PERSONALITY(a continué)	Alarm(Code d'accès = 011)	On / Off		Définissez si l'alarme retentira lorsque l'unité est déplacée, l'alarme retentira et l'unité clignotera en rouge pour l'heure d'alarme sélection-née
		Alarm Time	10s/20s/30s/40s/60s
	Service(Passcode = 011)	Factory Restore Yes / No
MANUALCONTROL	Red 000 - 255
	Green 000 - 255
	Blue 000 - 255
	Amber 000 - 255
	Color Macros 000 - 255			Voir la section Macros de cou-leurs pour plus de détails
	Strobe 000 - 255
	Master Dimmer 000 - 255
INFORMATION	LED Temperature xxx F / xx C
	Software Version Vx.xx
BATTERY	Charging Time xx Hours			Temps de charge complète
	Current Life xxx%			Durée de vie restante
	Operation Mode	Standard 6 Approx 6 hrs
		Saver 10 Approx 10 hrs
		Saver 14		Approx 14 hrs

Caractéristiques DMX

4-Ch Mode

CHAÎNE VALEUR DMX DESCRIPTION
1 000 -	255 Rouge, 0-100%
2 000 -	255 Vert, 0-100%
3 000 -	255 Bleu, 0-100%
4 000 -	255 Ambre, 0-100%

6-Ch Mode

CHAÎNE VALEUR DMX DESCRIPTION
1 000 -	255 Rouge, 0-100%
2 000 -	255 Vert, 0-100%
3 000 -	255 Bleu, 0-100%
4 000 -	255 Ambre, 0-100%
5		Stroboscope
	000 - 031 LEDs éteinte
	032 - 063 LEDs allumée
	064 - 095 Effet stroboscopique, lent à rapide
	096 - 127 LEDs allumée
	128 - 159 Effet d'impulsion en séquence
	160 - 191 LEDs allumée
	192 - 223 Effet stroboscopique aléatoire, lent à rapide
	224 - 255 LEDs allumée
6 000 -	255 Intensité du gradateur, 0-100%

Caractéristiques DMX

7-Ch Mode

CHAÎNE VALEUR DMX DESCRIPTION
1 000 -	255 Rouge, 0-100%
2 000 -	255 Vert, 0-100%
3 000 -	255 Bleu, 0-100%
4 000 -	255 Ambre, 0-100%
5		Stroboscope
	000 - 031 LEDs éteinte
	032 - 063 LEDs allumée
	064 - 095 Effet stroboscopique, lent à rapide
	096 - 127 LEDs allumée
	128 - 159 Effet d'impulsion en séquence
	160 - 191 LEDs allumée
	192 - 223 Effet stroboscopique aléatoire, lent à rapide
	224 - 255 LEDs allumée
6 000 -	255 Intensité du gradateur, 0-100%
7		Mode de gradation
	000 - 020 Standard
	021 - 040 Scène
	041 - 060 télé
	061 - 080 Architectural
	081 - 100 Theatre
	101 - 120 Scène 2
	121 - 140 Vitesse de gradation, rapide à lente (0.1s - 10.0s)
	141 - 255 Défaut

Caractéristiques DMX

8-Ch Mode

CHAÎNE VALEUR DMX DESCRIPTION
1 000 -	255 Rouge, 0-100%
2 000 -	255 Rouge Fin
3 000 -	255 Vert, 0-100%
4 000 -	255 Vert Fin
5 000 -	255 Bleu, 0-100%
6 000 -	255 Bleu Fin
7 000 -	255 Ambre, 0-100%
8 000 -	255 Ambre Fin

9A-Ch Mode

CHAÎNE VALEUR DMX DESCRIPTION
1 000 -	255 Rouge, 0-100%
2 000 -	255 Vert, 0-100%
3 000 -	255 Bleu, 0-100%
4 000 -	255 Ambre, 0-100%
5		Stroboscope
	000 - 031 LEDs éteintes
	032 - 063 LEDs allumés
	064 - 095 Effet stroboscopique, lent à rapide
	096 - 127 LEDs allumés
	128 - 159 Effet d'impulsion en séquence
	160 - 191 LEDs allumés
	192 - 223 Effet stroboscopique aléatoire, lent à rapide
	224 - 255 LEDs allumés
6 000 -	255 Intensité du gradateur, 0-100 %
7		Programmes automatiques
	000 - 010 Désactivé
	011 - 026 Programme automatique 1
	027 - 043 Programme automatique 2
	044 - 060 Programme automatique 3
	061 - 076 Programme automatique 4
SUITE À LA PAGE SUIVANTE

Caractéristiques DMX

9A-Ch Mode (cont)

CHAÎNE	VALEUR DMX	DESCRIPTION
7		Programmes automatiques (cont)
	077 - 093 Programme automatique 5
	094 - 110 Programme automatique 6
	111 - 126 Programme automatique 7
	127 - 143 Programme automatique 8
	144 - 160 Programme automatique 9
	161 - 176 Programme automatique 10
	177 - 193 Programme automatique 11
	194 - 210 Programme automatique 12
	211 - 226 Programme automatique 13
	227 - 255 Pas de fonction
8 000 -	255 Vitesse du programme automatique, lente à rapide
9 000 -	255 Fondu de programme automatique, du moins au plus

9B-Ch Mode

CHAÎNE VALEUR DMX DESCRIPTION
1 000 -	255 Rouge, 0-100%
2 000 -	255 Vert, 0-100%
3 000 -	255 Bleu, 0-100%
4 000 -	255 Ambre, 0-100%
5 000 -	255 Macros de couleur, voir la section Macros de couleur
6 000 -	255	Température de couleur, 2400K-9900K, voir la section Température de couleur
7		Stroboscope
	000 - 031 LEDs éteintes
	032 - 063 LEDs allumés
	064 - 095 Effet stroboscopique, lent à rapide
	096 - 127 LEDs allumés
	128 - 159 Effet d'impulsion dans les séquences
	160 - 191 LEDs allumés
	192 - 223 Effet stroboscopique aléatoire, lent à rapide
	224 - 255 LEDs allumés
8 000 -	255 Intensité du gradateur, 0-100 %
9 000 -	255 Gradateur fin

Caractéristiques DMX

10-Ch Mode

CHAÎNE VALEUR DMX DESCRIPTION
1 000 -	255 Rouge, 0-100%
2 000 -	255 Vert, 0-100%
3 000 -	255 Bleu, 0-100%
4 000 -	255 Ambre, 0-100%
5 000 -	255	Température de couleur, 2400K-9900K, voir la section Température de couleur
6		Stroboscope
	000 - 031 LEDs éteintes
	032 - 063 LEDs allumés
	064 - 095 Strobe effect, slow to fast
	096 - 127 LEDs allumés
	128 - 159 Effet d'impulsion dans les séquences
	160 - 191 LEDs allumés
	192 - 223 Effet stroboscopique aléatoire, lent à rapide
	224 - 255 LEDs allumés
7 000 -	255 Intensité du gradateur, 0-100 %
8 000 -	255 Gradateur fin

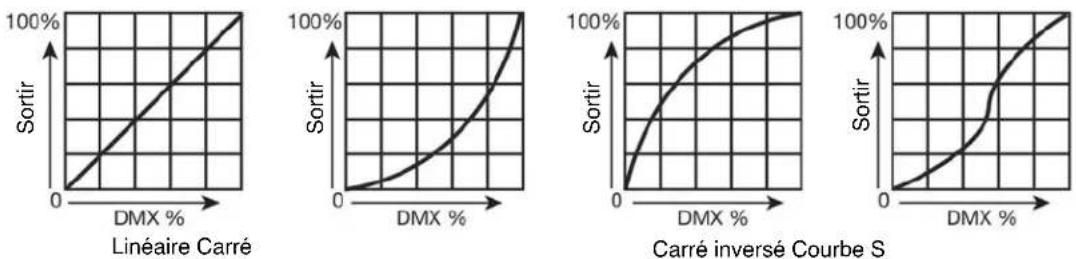

9		Courbes d'atténuation
	000 - 020 Linéaire
	021 - 040 Carré
	041 - 060 Carré inversé
	061 - 080 Courbe S
	081 - 255 Pas de fonction
10		Fréquence de rafraîchissement
	000 - 015 Défaut
	016 - 030 900 Hz
	031 - 045 1000 Hz
	046 - 060 1100 Hz
	061 - 075 1200 Hz
	076 - 090 1300 Hz
	091 - 105 1400 Hz
	106 - 120 1500 Hz
	121 - 135 2500 Hz
	136 - 150 4000 Hz
	151 - 165 5000 Hz
SUITE À LA PAGE SUIVANTE

Caractéristiques DMX

10-Ch Mode (cont)

CHAÎNE VALEUR DMX DE	SCRIPTION
	Fréquence de rafraîchissement (cont)
10	166 - 180 10,000 Hz
	181 - 195 15,000 Hz
	196 - 210 20,000 Hz
	211 - 225 25,000 Hz
	226 - 255 Pa s de fonction

11-Ch Mode

CHAÎNE VALEUR DMX DE		SCRIPTION
1 000 -	255 Rouge, 0-100%
2 000 -	255 Vert, 0-100%
3 000 -	255 Bleu, 0-100%
4 000 -	255 Ambre, 0-100%
5 000 -	255 Macros de couleurs, voir la section Macros de couleurs
6 000 -	255	Température de couleur, 2400K-9900K, voir la section Température de couleur
7		Stroboscope
	000 - 031 LEDs éteintes
	032 - 063 LEDs allumés
	064 - 095 Effet stroboscopique, lent à rapide
	096 - 127 LEDs allumés
	128 - 159 Effet d'impulsion dans les séquences
	160 - 191 LEDs allumés
	192 - 223 Effet stroboscopique aléatoire, lent à rapide
	224 - 255 LEDs allumés
8 000 -	255 Intensité du gradateur, 0-100 %
9 000 -	255 Gradateur fin
10		Courbes d'atténuation
	000 - 020 Linéaire
	021 - 040 Carré
	041 - 060 Carré inversé
	061 - 080 Courbe S
	081 - 255 Pas de fonction
SUITE À LA PAGE SUIVANTE

Caractéristiques DMX

11-Ch Mode (cont)

CHAÎNE VALEUR DMX DESCRIPTION
11		Fréquence de rafraîchissement
	000 - 015 Défaut
	016 - 030 900 Hz
	031 - 045 1000 Hz
	046 - 060 1100 Hz
	061 - 075 1200 Hz
	076 - 090 1300 Hz
	091 - 105 1400 Hz
	106 - 120 1500 Hz
	121 - 135 2500 Hz
	136 - 150 4000 Hz
	151 - 165 5000 Hz
	166 - 180 10,000 Hz
	181 - 195 15,000 Hz
	196 - 210 20,000 Hz
	211 - 225 25,000 Hz
	226 - 255 Pas de fonction

Caractéristiques DMX

12-Ch Mode

CHAÎNE VALEUR DMX DESCRIPTION
1 000 -	255 Rouge, 0-100%
2 000 -	255 Vert, 0-100%
3 000 -	255 Bleu, 0-100%
4 000 -	255 Ambre, 0-100%
5 000 -	255 Macros de couleurs, voir la section Macros de couleurs
6 000 -	255	Température de couleur, 2400K-9900K, voir la section Température de couleur
7		Stroboscope
	000 - 031 LEDs éteintes
	032 - 063 LEDs allumés
	064 - 095 Effet stroboscopique, lent à rapide
	096 - 127 LEDs allumés
	128 - 159 Effet d'impulsion dans les séquences
	160 - 191 LEDs allumés
	192 - 223 Effet stroboscopique aléatoire, lent à rapide
	224 - 255 LEDs allumés
8 000 -	255 Intensité du gradateur, 0-100 %
9 000 -	255 Gradateur fin
10		Mode d'atténuation
	000 - 020 Standard
	021 - 040 Scène
	041 - 060 Télé
	061 - 080 Architectural
	081 - 100 Théâtre
	101 - 120 Scène 2
	121 - 140 Vitesse de gradation, rapide à lente (0.1s - 10.0s)
	141 - 255 Défaut
SUITE À LA PAGE SUIVANTE

Caractéristiques DMX

12-Ch Mode (cont)

CHAÎNE VALEUR DMX DESCRIPTION
11		Courbes d'atténuation
	000 - 020 Linéaire
	021 - 040 Carré
	041 - 060 Carré inversé
	061 - 080 Courbe S
	081 - 255 Pas de fonction
12		Fréquence de rafraîchissement
	000 - 015 Défaut
	016 - 030 900 Hz
	031 - 045 1000 Hz
	046 - 060 1100 Hz
	061 - 075 1200 Hz
	076 - 090 1300 Hz
	091 - 105 1400 Hz
	106 - 120 1500 Hz
	121 - 135 2500 Hz
	136 - 150 4000 Hz
	151 - 165 5000 Hz
	166 - 180 10,000 Hz
	181 - 195 15,000 Hz
	196 - 210 20,000 Hz
	211 - 225 25,000 Hz
	226 - 255 Pas de fonction

Caractéristiques DMX

15-Ch Mode

CHAÎNE VALUER DMX DESCRIPTION
1 000 -	255 Rouge, 0-100%
2 000 -	255 Vert, 0-100%
3 000 -	255 Bleu, 0-100%
4 000 -	255 Ambre, 0-100%
5 000 -	255 Macros de couleurs, voir la section Macros de couleurs
6 000 -	255	Température de couleur, 2400K-9900K, voir la section Température de couleur
7		Stroboscope
	000 - 031 LEDs éteintes
	032 - 063 LEDs allumés
	064 - 095 Effet stroboscopique, lent à rapide
	096 - 127 LEDs allumés
	128 - 159 Effet d'impulsion dans les séquences
	160 - 191 LEDs allumés
	192 - 223 Effet stroboscopique aléatoire, lent à rapide
	224 - 255 LEDs allumés
8 000 -	255 Intensité du gradateur, 0-100 %
9 000 -	255 Gradateur fin
10		Programmes automatiques
	000 - 010 Désactivé
	011 - 026 Programme automatique 1
	027 - 043 Programme automatique 2
	044 - 060 Programme automatique 3
	061 - 076 Programme automatique 4
	077 - 093 Programme automatique 5
	094 - 110 Programme automatique 6
	111 - 126 Programme automatique 7
	127 - 143 Programme automatique 8
	144 - 160 Programme automatique 9
	161 - 176 Programme automatique 10
	177 - 193 Programme automatique 11
SUITE À LA PAGE SUIVANTE

Caractéristiques DMX

15-Ch Mode (cont)

CHAÎNE VALEUR DMX DESCRIPTION
10		Programmes automatiques (cont)
	194 - 210 Programme automatique 12
	211 - 226 Programme automatique 13
	227 - 255 Pas de fonction
11 000 -	255 Vitesse des programmes automatiques, lente à rapide
12 000 -	255 Fondu de programme automatique, du moins au plus
13		Mode d'atténuation
	000 - 020 Standard
	021 - 040 Scène
	041 - 060 Télé
	061 - 080 Architectural
	081 - 100 Théâtre
	101 - 120 Scène 2
	121 - 140 Vitesse de gradation, rapide à lente (0,1 s - 10,0 s)
	141 - 255 Défaut
14		Courbes d'atténuation
	000 - 020 Linéaire
	021 - 040 Carré
	041 - 060 Carré inversé
	061 - 080 Courbe S
	081 - 255 Pas de fonction
15		Fréquence de rafraîchissement
	000 - 015 Défaut
	016 - 030 900 Hz
	031 - 045 1000 Hz
	046 - 060 1100 Hz
	061 - 075 1200 Hz
	076 - 090 1300 Hz
	091 - 105 1400 Hz
	106 - 120 1500 Hz
	121 - 135 2500 Hz
SUITE À LA PAGE SUIVANTE

Caractéristiques DMX

15-Ch Mode (cont)

CHAÎNE VALEUR DMX DESCRIPTION
15		Fréquence de rafraîchissement (cont'd)
	136 - 150 4000 Hz
	151 - 165 5000 Hz
	166 - 180 10,000 Hz
	181 - 195 15,000 Hz
	196 - 210 20,000 Hz
	211 - 225 25,000 Hz
	226 - 255 Pa s de fonction

18-Ch Mode

CHAÎNE VALEUR DMX DE		SCRIPTION
1 000 -	255 Rouge, 0-100%
2 000 -	255 Rouge Fin
3 000 -	255 Vert, 0-100%
4 000 -	255 Vert Fin
5 000 -	255 Bleu, 0-100%
6 000 -	255 Bleu Fin
7 000 -	255 Ambre, 0-100%
8 000 -	255 Ambre Fin
9 000 -	255 Macros de couleur, voir la section Macros de couleur
10 000 -	255	Température de couleur, 2400K-9900K, voir la section Température de couleur
11		Stroboscope
	000 - 031 LE Ds éteintes
	032 - 063 LE Ds allumés
	064 - 095 Effet stroboscopique, lent à rapide
	096 - 127 LE Ds allumés
	128 - 159 Effet d'impulsion en séquence
	160 - 191 LE Ds allumés
	192 - 223 Effet stroboscopique aléatoire, lent à rapide
	224 - 255 LE Ds allumés
12 000 -	255 Intensité du gradateur, 0-100 %
SUITE À LA PAGE SUIVANTE

Caractéristiques DMX

18-Ch Mode (cont)

CHAÎNE VALEUR DMX DESCRIPTION
13		Programmes automatiques
	000 - 010 Désactivé
	011 - 026 Programme automatique 1
	027 - 043 Programme automatique 2
	044 - 060 Programme automatique 3
	061 - 076 Programme automatique 4
	077 - 093 Programme automatique 5
	094 - 110 Programme automatique 6
	111 - 126 Programme automatique 7
	127 - 143 Programme automatique 8
	144 - 160 Programme automatique 9
	161 - 176 Programme automatique 10
	177 - 193 Programme automatique 11
	194 - 210 Programme automatique 12
	211 - 226 Programme automatique 13
	227 - 255 Pas de fonction
14 000 -	255 Vitesse des programmes automatiques, lente à rapide
15 000 -	255 Fondu automatique des programmes, 100 % à 0 %
16		Mode d'atténuation
	000 - 020 Standard
	021 - 040 Scène
	041 - 060 Télé
	061 - 080 Architectural
	081 - 100 Théâtre
	101 - 120 Scène 2
	121 - 140 Vitesse de gradation, rapide à lente (0.1s - 10.0s)
	141 - 255 Défaut
SUITE À LA PAGE SUIVANTE

Caractéristiques DMX

18-Ch Mode (cont)

CHAÎNE VALEUR DMX DESCRIPTION
17		Courbes d'atténuation
	000 - 020 Linéaire
	021 - 040 Carré
	041 - 060 Carré inversé
	061 - 080 Courbe S
	081 - 255 Pas de fonction
18		Fréquence de rafraîchissement
	000 - 015 Défaut
	016 - 030 900 Hz
	031 - 045 1000 Hz
	046 - 060 1100 Hz
	061 - 075 1200 Hz
	076 - 090 1300 Hz
	091 - 105 1400 Hz
	106 - 120 1500 Hz
	121 - 135 2500 Hz
	136 - 150 4000 Hz
	151 - 165 5000 Hz
	166 - 180 10,000 Hz
	181 - 195 15,000 Hz
	196 - 210 20,000 Hz
	211 - 225 25,000 Hz
	226 - 255 Pas de fonction

MACROS COULEURS

Macro No.	Valeur DMX	Rouge	Vert Bleu		Blanc/ Ambre	Macro No.	Valeur DMX	Rouge	Vert Bleu		Blanc/ Ambre
OFF 0	00 0 0 0	0				34	133-136	254	177	153	0
1 00	1-004 80	255 234	80			35	137-140	254	192	138	0
2 005	-008 80	255 164	80			36	141-144	254	165	98	0
3 009	-012 77	255 112	77			37	145-148	254	121	0	0
4	013-016	117	255	83	83	38	149-152	176 17	0	0
5	017-020	160	255	77	77	39	153-156	96	0	11	0
6	021-024	223	255	83	83	40	157-160	234	139	171	0
7	025-028	255	243	77	77	41	161-164	224	5	97	0
8	029-032	255	200	74	74	42	165-168	175	77	173	0
9	033-036	255	166	77	77	43	169-172	119	130	199	0
10	037-040	255	125	74	74	44	173-176	147	164	212	0
11	041-044	255	97	77	74	45	177-180	88	2	163	0
12	045-048	255 71	77	71		46	181-184	0	38	86	0
13	049-052	255 83	134	83		47	185-188	0	142	208	0
14	053-056	255 93	182	93		48	189-192	52	148 209	0
15	057-060	255 96	236	96		49	193-196	1	134	201	0
16	061-064	238 93	255	93		50	197-200	0	145	212	0
17	065-068	196 87	255	87		51	201-204	0	121	192	0
18	069-072	150 90	255	90		52	205-208	0	129	184	0
19	073-076	100 77	255	77		53	209-212	0	83	115	0
20	077-080	77 100	255		77	54	213-216	0	97	166	0
21	081-084	67 148	255 67			55	217-220	1	100	167	0
22	085-088	77 195	255 77			56	221-224	0	40	86	0
23	089-092	77 234	255 77			57	225-228	209	219	182	0
24	093-096	158	255	144	144	58	229-232	42	165	85	0
25	097-100	255	251	153	153	59	233-236	0	46	35	0
26	101-104	255	175	147	147	60	237-240	8	107	222	0
27	105-108	255	138	186	138	61	241-244	255	0 0	0
28	109-112	255	147	251	147	62	245-248	0	255	0	0
29	113-116	151	138	255	138	63	249-252	0	0	255	0
30	117-120	99	0	255	100	64	253-255	0	0	0	255
31	121-124	138	169	255	138
32	125-128	255	255	255	255
33	129-132	255	206	143	0

TEMPÉRATURE DE COULEUR

Temp de Couleur	Valeur DMX
Pas de fonction 000 - 015
2400K 016 - 031
2600K 032 - 047
2900K 048 - 063
3200K 064 - 079
3600K 080 - 095
3900K 096 - 111
4300K 112 - 127
4500K 128 - 143
4900K 144 - 159
5300K 160 - 175
5900K 176 - 191
6700K 192 - 207
7500K 208 - 223
8700K 224 - 239
9900K 240 - 255

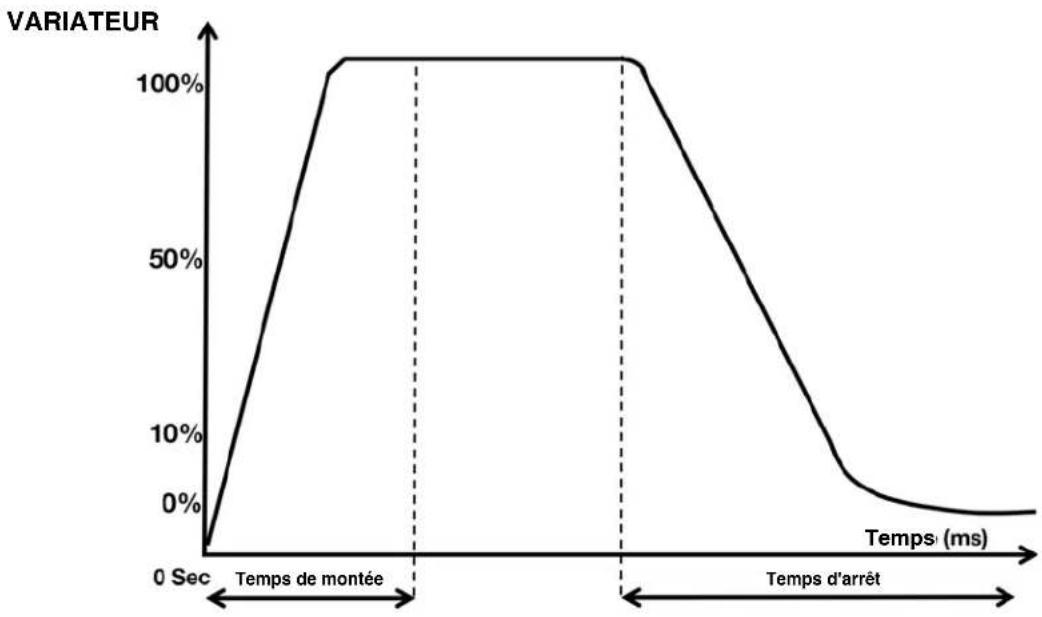

Courbes de gradation

Effet de rampe de courbe de gradation	0 sec Temps de fondu Temps de fondu 1 sec
	255		255
	Temps de montée (ms)	Temps d'arrêt (ms)	Temps de montée (ms)	Temps d'arrêt (ms)
Standard (défaut)	0	0	0	0
Scène	780	1100	1540	1660
Télé	1180	1520	1860	1940
Architectural	1380	1730	2040	2120
Théâtre	1580	1940	2230	2280
Scène 2	0	1100	0	1660

VALEURS RVBA IR PAR DÉFAUT

BOUTON ROUGE VERT BLEU AMBRE
0 255	255 255 255
1 255	0 0 0
2 0 25	5 0 0
3 0 0	255 0
4 255	46 0 0
5 0 25	55 28 0
6 17 0	75 0
7 255	83 0 63
8 0 25	55 52 0
9 32 0	75 22
10 0 0	0 255
11 0 1	14 160 0
12 100	0 97 0
13 255	255 0 255
14 0 7	5 136 0
15 146	0 80 0

Modification des valeurs des boutons IR RVBA

Ces luminaires permettent à l'utilisateur de créer des valeurs RVBA personnalisées et de les affecter aux touches numérotées (0-15) de la télécommande. Suivez les étapes ci-dessous :

1. Dans le menu principal du système, appuyez sur MODE pour accéder à « Personnalité », puis appuyez sur ENTER. Utilisez les boutons HAUT et BAS pour faire défiler jusqu'à « IR Button Colors », puis appuyez à nouveau sur ENTER.
2. Utilisez les boutons HAUT et BAS pour faire défiler jusqu'au numéro du bouton de la télécommande que vous souhaitez utiliser. Les options vont de "Bouton 0" à "Bouton 15". Appuyez sur ENTER pour sélectionner le bouton affiché sur l'écran d'affichage.
3. Créez une couleur personnalisée pour le bouton que vous avez sélectionné en utilisant les boutons HAUT et BAS pour faire défiler les options de composant de couleur (Rouge, Vert, Bleu ou Ambre). Appuyez sur ENTER pour sélectionner une option de composant de couleur, puis utilisez les boutons HAUT et BAS pour régler l'intensité de cette option de composant de couleur. Les valeurs sélectionnables vont de 000 à 255. Répétez ce processus jusqu'à ce que vous ayez défini les intensités de rouge, vert, bleu et ambre souhaitées pour créer votre couleur personnalisée.

REMARQUE : Une fois que vous avez créé et attribué une valeur RVBA personnalisée à un bouton de la télécommande, la couleur par défaut du bouton de la télécommande sera remplacée. Cela signifie que la couleur de sortie de l'appareil peut ne plus ressembler à la couleur affichée sur le bouton de la télécommande. La seule façon de revenir à la valeur RVBA par défaut est de réinitialiser l'appareil aux paramètres d'usine par défaut en naviguant vers Personality > Service > Factory Restore.

REMARQUE : si plusieurs unités ont été liées dans une configuration primaire-secondaire, les valeurs RVBA personnalisées ne doivent être configurées que sur l'unité principale. Les paramètres RVBA personnalisés seront automatiquement transférés à toutes les unités secondaires du système.

Nettoyage

Un nettoyage fréquent est recommandé pour assurer un bon fonctionnement, un rendement lumineux optimisé et une durée de vie prolongée. La fréquence de nettoyage dépend de l'environnement dans lequel l'appareil fonctionne : des environnements humides, enfumés ou particulièrement sales peuvent provoquer une plus grande accumulation de saleté sur les optiques de l'appareil. Nettoyez périodiquement avec un chiffon doux pour éviter l'accumulation de saleté/débris.

N'utilisez JAMAIS d'alcool, de solvants ou de nettoyants à base d'ammoniaque.

Maintenance

Veuillez vous référer aux points suivants lors des inspections de routine :

• Un contrôle électrique détaillé par un électricien agréé tous les trois mois, pour s'assurer que les contacts du circuit sont en bon état et éviter toute surchauffe.
• Assurez-vous que toutes les vis et attaches sont bien serrées en tout temps. Des vis desserrées peuvent tomber pendant le fonctionnement normal, entraînant des dommages ou des blessures car des pièces plus grandes pourraient tomber.
• Vérifiez s'il y a des déformations sur le boîtier, les lentilles de couleur, le matériel d'accrochage et les points d'accrochage (plafond, suspension, treillis). Les déformations du boîtier pourraient permettre à la poussière de pénétrer dans le luminaire. Des points d'accrochage endommagés ou un accrochage non sécurisé peuvent entraîner la chute de l'appareil et blesser gravement une ou plusieurs personnes.
• Les câbles d'alimentation électrique ne doivent présenter aucun dommage, fatigue des matériaux ou sédiments.

Liaison d'alimentation en guirlande

Cette fonctionnalité permet de relier plusieurs flight cases au moyen des prises d'entrée et de sortie d'alimentation. Le nombre maximum d'appareils pouvant être connectés de cette manière est le suivant :

• 4 flight cases utilisant une prise 15 Ampères. • 5 flight cases utilisant une prise 20 Ampères.

Une fois cette quantité atteinte, une nouvelle prise de courant doit être utilisée pour accueillir des appareils supplémentaires.

Il est recommandé de laisser les couvercles des boîtiers ouverts lors de la charge afin d'éviter l'accumulation de chaleur excessive à l'intérieur des boîtiers.

Les appareils liés doivent être de la même marque et du même type de modèle. NE PAS mélanger les appareils !

Réglages de COUPLE

AFIN DE MAINTENIR LA COTE IP65 SUR LES APPAREILS D'ÉCLAIRAGE, TOUTES LES VIS DOIVENT ÊTRE SERREES À LA SPÉCIFICATION DE COUPLE SUIVANTE À L'AIDE D'UN TOURNEVIS DYNAMOMÉTRIQUE.

Ces vis doivent être serrées à 11,3 lb-in (13,0 kg-cm).

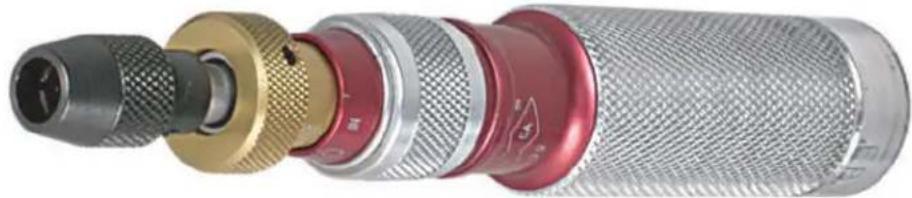

CONDUCTEURS DE COUPLE (recommandés) : UTICA TS-30 (illustré) CONDUCTEURS ALTERNATIFS :

• Proto J6107A • Wiha 28887

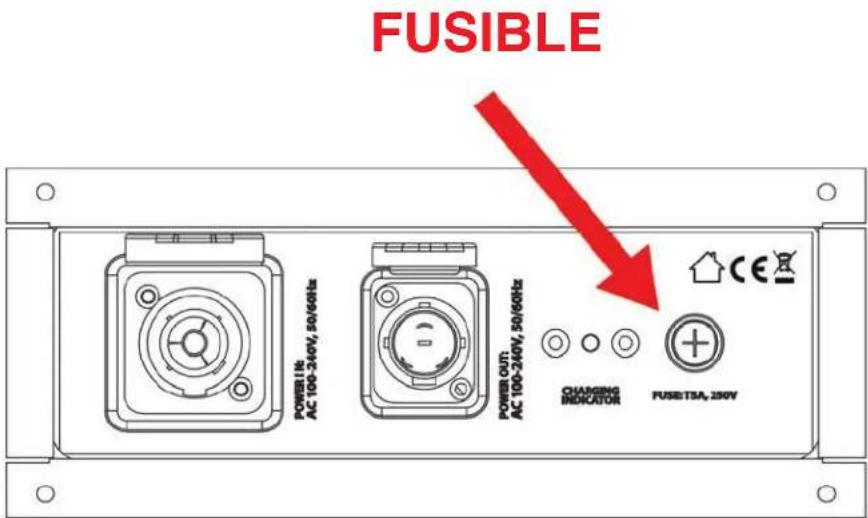

Le flight case comporte un fusible remplaçable. Pour remplacer, débranchez le flight case de la source d'alimentation, puis utilisez un tournevis pour dévisser le porte-fusible situé à côté des ports d'alimentation. Retirez le fusible défectueux et remplacez-le par un nouveau, puis revissez le porte-fusible. Remplacez-le uniquement par un nouveau fusible du même type et de la même valeur.

VIE de la batterie

Après toute mise à jour logicielle, le paramètre d'information sur l'autonomie de la batterie doit être réinitialisé avant d'afficher des informations précises. Cela peut être fait en suivant les étapes ci-dessous :

1. Accédez à Batterie > Mode de fonctionnement dans le menu système et assurez-vous que l'appareil est réglé sur Standard 6 ou Économiseur 10.
2. Accédez à Batterie > Durée de vie actuelle dans le menu système.
3. Appuyez sur le bouton UP et maintenez-le enfoncé jusqu'à ce que l'appareil clignote une fois en orange. L'appareil devrait maintenant afficher une lecture précise de la durée de vie de la batterie.

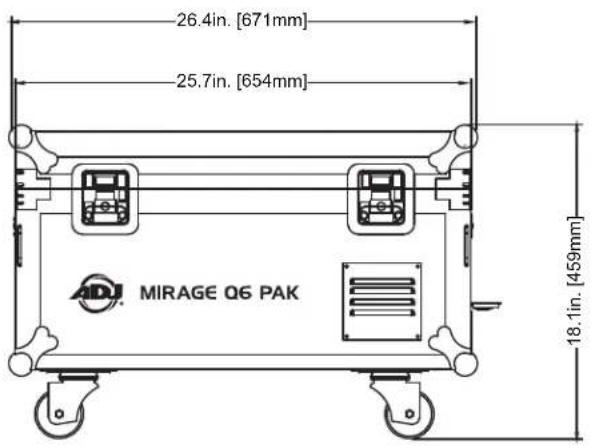

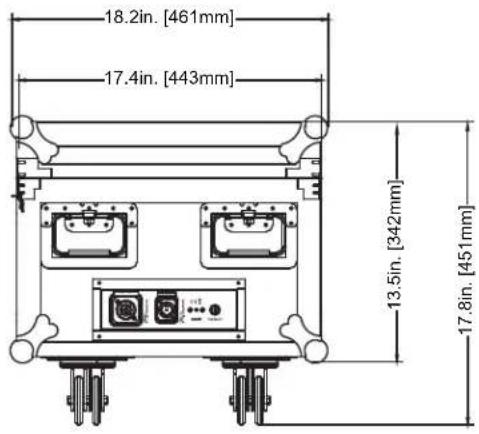

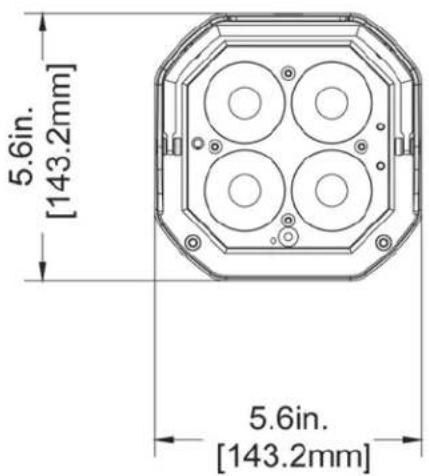

Dessins dimensionnels

Les dimensions peuvent ne pas être dessinées à l'échelle.

Caractéristiques du PAK

Maisons / Transports et Charges (6) Luminaires MIRAGE Q6 IP™

Dimensions de l'emballage / poids (boîte chargée avec 6 luminaires)

Longueur : 26,4" (671 mm)

Largeur : 18,2" (461 mm)

Hauteur verticale : 18,1" (459 mm)

Poids chargé : 97,9 lb. (44,4 kg)

PAK Électrique / thermique

Entrée d'alimentation : AC100VAC\~240VAC, 50/60Hz

Entrée et sortie de verrouillage d'alimentation IP65

Consommation d'énergie maximale : 400 watts

Puissance consommée : 4 A

Indicateur d'état de charge

14°F à 113°F (-10°C à 45°C)

(1) contrôleur infrarouge sans fil UC-IR

(1) câble d'alimentation à verrouillage IP65

4 LED RVBA de 10 watts (4 en 1 - rouge, vert, bleu et ambre) Durée de vie moyenne de 50 000 heures*

*Peut varier en fonction de plusieurs facteurs, y compris, mais sans s'y limiter :

Conditions environnementales, alimentation/tension, modèles d'utilisation (cyclage marche-arrêt), contrôle et gradation.

Données photométriques

LUX : 9903 @ 2M ; 2303 @ 4M

Optique de fixation

Angle de faisceau de 11 degrés

Contrôle de l'appareil / connexions :

Protocole de contrôle : DMX sans fil

11 modes de chaînes DMX : 4, 6, 7, 8, 9A, 9B, 10, 11, 12, 15 ou 18 chaînes

Télécommande : DMX sans fil, UC-IR (inclus),

5 modes de fonctionnement : mode gradateur RVBA ; Mode d'exécution automatique (13 programmes et 1 mode combo couleur/fondu) ; Mode couleur statique ; et contrôle DMX sans fil

Avec réseau de communication numérique filaire

Contacter le système de charge. 6x bases de charge et alimentations incluses dans le flight case

Caractéristiques du luminaire :

Certifié IP65 pour l'extérieur

Béquille intégrée pour incliner le luminaire lorsque vous êtes assis sur le sol

Écran OLED à 4 boutons tactiles sur le panneau arrière

DMX sans fil intégré : jusqu'à 760 mètres (2 500 pieds)

lorsqu'il est utilisé avec le récepteur sans fil d'ADJ

Batterie émetteur-récepteur

64 macros de couleur intégrées

Le mélange de couleurs RVBA variable offre une palette de couleurs lisse et apparemment illimitée - Idéal pour le lavage des murs !

Impulsion LED et effet stroboscopique (0,2 Hz-11 Hz)

Fonctionnement sans scintillement

Gradation électronique : 0 - 100 % avec 6 modes de gradation et 4 courbes de gradation

Fonctionne toute la nuit - Pas de cycle de service

Mode économie d'énergie

Système d'alarme intégré avec marche/arrêt

Indicateur de charge de la batterie sur chaque luminaire

Boîtier en aluminium moulé sous pression

Batterie de l'appareil

Type de batterie : batterie au lithium fixe

Énergie de la batterie : 162,8 WH (wattheures)

Poids de la batterie : 0,84 kg.

Tension de la batterie : 14,8 V

Capacité de la batterie : 11 000 mAh (capacité typique)

Total des cellules lithium-ion : 20 pièces

Matériau de l'emballage de la batterie : gaine en PVC + papier d'orge des hautes terres

Temps de charge de la batterie : 7 heures

Autonomie de la batterie : 14 heures (changement de couleur en mode économiseur de batterie 14) ; 40 heures (une seule couleur en mode économie de batterie 14) ; Notez que le

Mode d'économie de batterie 14 est disponible dans le logiciel V1.03

Dimensions du luminaire / poids (unité UNIQUE)

Dimensions

Longueur : 5,6" (143,2 mm)

Largeur : 5,6" (143,2 mm)

Hauteur verticale : 8,3" (211,0 mm)

Poids : 8,84 livres. (4,01 kg.)

Luminaire électrique / thermique

Entrée d'alimentation : 17,3 V CC

Tirage d'ampérage : 2 A

Consommation électrique maximale de 40 W (chaque unité)

14°F à 113°F (-10°C à 45°C)

Certifications des appareils

Position de travail : Indifférente (360°)
