Type de produit	Applique murale à bras rétractable
Marque	ELAN
Modèle	Jaxen 83797
Usage	Intérieur
Source lumineuse	DEL intégrée (non remplaçable)
Alimentation	Pilote DEL fourni, 120 V~
Matériaux	Métal, verre
Garantie	3 ans (défauts de fabrication et matériaux)
Indice de protection	IP20
Poids	Environ 1,5 kg
Dimensions (approx.)	Hauteur 30 cm, Largeur 20 cm, Profondeur 40 cm (bras déplié)
Température de couleur	Non spécifiée (probablement blanc chaud)
Flux lumineux	Non spécifié (estimation 800 lm)
Angle de faisceau	Non spécifié (diffus)
Puissance consommée	Non spécifiée (estimation 10-15 W)
Fonctionnalités	Bras rétractable orientable, abat-jour en verre amovible
Entretien et nettoyage	Chiffon doux et humide, savon non abrasif. Ne pas utiliser de nettoyants pour vitres.
Sécurité	Couper le courant avant installation/entretien. Ne pas regarder directement les DEL.
Pièces détachées disponibles	Support de fixation (XBAR83797), abat-jour en verre (G83797), capuchons de connexion (WC001), vis (SCR832X050, CS83797), ancrages (AB001, AS001)
Assemblage	Temps d'assemblage estimé : 30 à 60 minutes

FOIRE AUX QUESTIONS - Jaxen 83797 ELAN

Comment installer le luminaire ?

Suivez les instructions d'assemblage fournies. Coupez d'abord l'électricité au disjoncteur. Fixez le support de fixation (B) à la boîte de sortie, puis connectez les fils électriques à l'aide des capuchons de connexion (AA). Montez le pavillon (A) avec les vis (CC). Insérez l'abat-jour en verre (D) dans le corps (E) après avoir étendu le bras rétractable (C).

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis cruciforme, d'un tournevis à tête plate, de pinces à dénuder, de ruban isolant, d'une échelle et de lunettes de sécurité. Une perceuse avec foret de 9/32 po est requise pour les ancrages muraux.

Puis-je utiliser un variateur (dimmer) avec ce luminaire ?

La notice ne mentionne pas la compatibilité avec un variateur. Pour éviter tout problème, utilisez l'interrupteur mural standard. Contactez un électricien qualifié pour plus d'informations.

Le luminaire ne s'allume pas, que faire ?

Vérifiez d'abord que le luminaire est correctement branché. Assurez-vous que l'interrupteur mural est en position marche et que le disjoncteur n'a pas sauté. Si le problème persiste, consultez un électricien.

Comment nettoyer l'abat-jour en verre ?

Utilisez un chiffon doux et humide avec un savon non abrasif. N'utilisez jamais de nettoyants pour vitres, car ils pourraient endommager le fini métallique. Assurez-vous que le courant est coupé avant le nettoyage.

Ce luminaire est-il adapté pour une utilisation en extérieur ?

Non, ce luminaire est réservé à une utilisation intérieure uniquement. Il n'est pas conçu pour résister à l'humidité ou aux intempéries.

Quelle est la durée de la garantie ?

La garantie est de trois (3) ans à compter de la date d'achat par l'acheteur initial, couvrant les vices de fabrication et défauts matériels. Elle n'est pas transférable et ne couvre pas la main-d'œuvre pour le retrait ou l'installation.

Comment obtenir des pièces de rechange ?

Appelez le service à la clientèle au 1 855 226-7169, du lundi au vendredi, de 8 h à 16 h (HNE). Munissez-vous du numéro de pièce (ex. : G83797 pour l'abat-jour en verre).

Puis-je remplacer l'ampoule LED ?

Non, la source lumineuse est une DEL intégrée non remplaçable. En cas de défaillance, le luminaire doit être remplacé ou réparé par un professionnel.

Le bras rétractable peut-il être bloqué en position ?

Oui, le bras rétractable (C) se verrouille en place lorsqu'il est relâché. Pour ouvrir le corps de l'abat-jour, poussez le bras pour l'étendre, insérez l'abat-jour en verre, puis relâchez-le pour le fixer.

MODE D'EMPLOI Jaxen 83797 ELAN

Numéro de série ____ Date d'achat ____

Des questions, des problèmes, des pièces manquantes? Avant de retourner l'article au détaillant, appelez notre service à la clientèle au 1 855 226-7169, entre 8 h et 16 h (HNE), du lundi au vendredi.

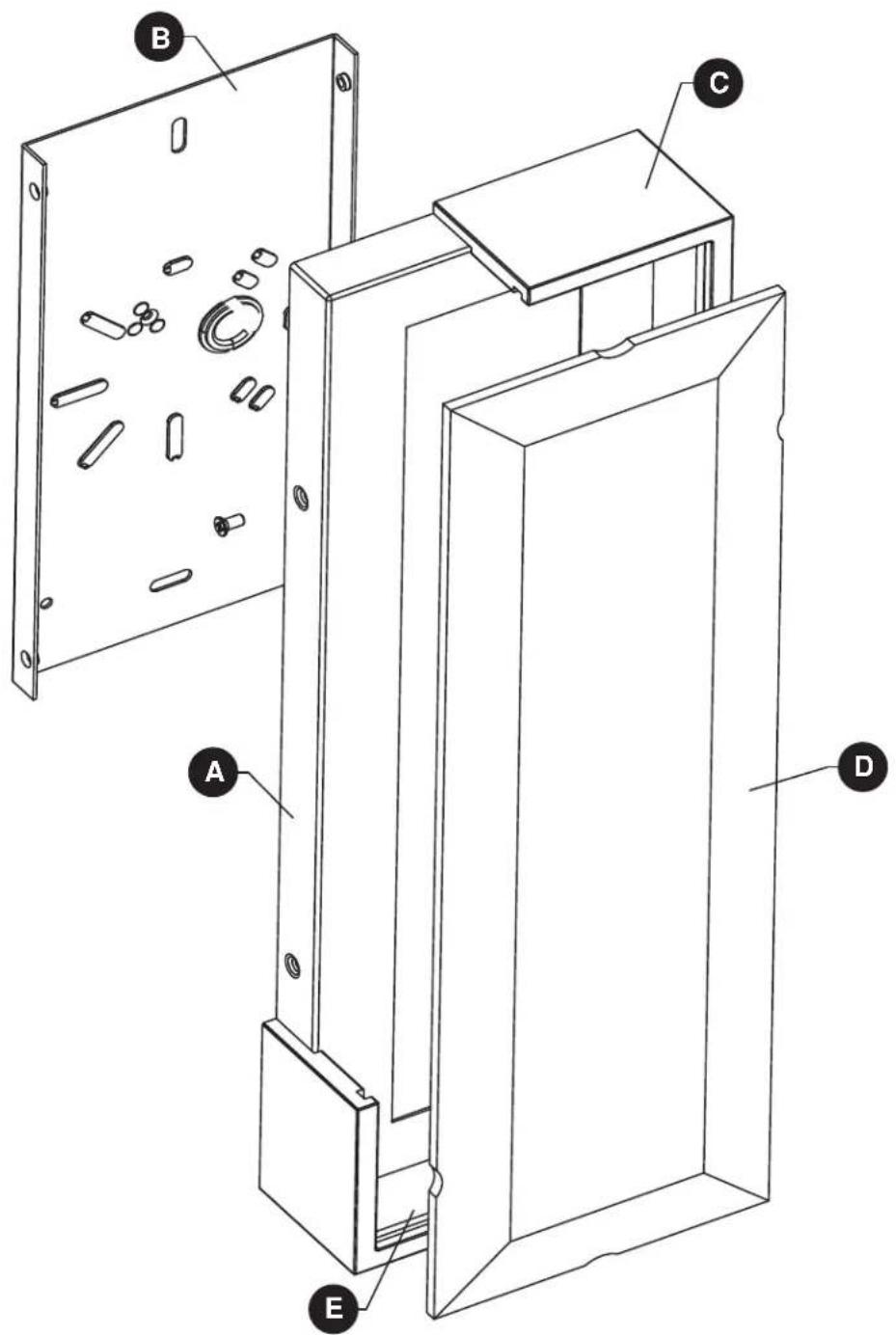

PIÈCE		DESCRIPTION	QUANTITÉ
A	Pavillon
B	Support de fixation 1
C	Bras rétractable
D	Abat-jour en verre 1
E	Corps de l'abat-jour 1

Capuchon de connexion

Qté : 3

Vis à métaux courte Qté : 2

Vis du pavillon Qté : 4

Ancrage Qté : 2

Vis de l'ancrage

Qté : 2

CONSIGNES DE SÉCURITÉ

Veuillez vous assurer de lire et de comprendre l'intégralité du présent guide avant d'assembler, d'utiliser ou d'installer ce produit.

AVERTISSEMENT

• IMPORTANT : Ne faites JAMAIS de travail sans couper l'électricité.
• Rendez-vous au coffre de fusibles principal ou au disjoncteur de votre demeure. Placez l'interrupteur principal en position d'arrêt (« OFF ») et dévissez le(s) fusible(s), ou placez en position d'arrêt (« OFF ») l'(les) interrupteur(s) des disjoncteurs qui alimentent le luminaire ou la pièce dans laquelle vous travaillez.
• Placez l'interrupteur mural en position d'arrêt (« OFF »). Si le luminaire à remplacer est doté d'un interrupteur ou à chaîne, placez-le en position d'arrêt « OFF ».
• Ne touchez pas de DEL chaude.
• Le rendement lumineux de la DEL est assez fort pour blesser les yeux. Il faut prendre des précautions pour éviter de regarder directement les DEL sans protéger les yeux pendant plus de quelques secondes.
• AVERTISSEMENT : En vertu de la proposition 65 de la Californie : Ce luminaire contient des produits chimiques reconnus par l'État de la Californie comme étant la cause de cancers, d'anomalies congénitales et d'autres problèmes liés aux fonctions reproductrices. Lavez-vous les mains après l'avoir manipulé.

MISE EN GARDE

• Prenez soin de lire et de comprendre toutes les instructions et illustrations avant de commencer l'assemblage et l'installation de ce luminaire.
• Si vous avez des doutes à propos de l'installation, ou si le luminaire ne fonctionne pas correctement, veuillez communiquer avec un électricien qualifié.
• Toutes les pièces doivent être utilisées tel qu'il est indiqué dans ces instructions. Ne remplacez pas les pièces, n'en laissez pas de côté et ne les utilisez pas si elles sont usées ou brisées. Le non-respect de ces instructions peut annuler l'homologation UL, la certification CSA et/ou l'homologation ETL de ce luminaire.
• Ce luminaire est pour une installation conformément au Code national de l'électricité (CNE) et toutes les spécifications locales du code.
• Ce luminaire est réservé à une utilisation intérieure.
• Utilisez SEULEMENT le pilote de DEL fourni pour alimenter le luminaire.
• Le câble du pilote ne doit pas être utilisé à travers ni caché derrière les murs, les planchers ou les plafonds.

Avant de commencer l'assemblage du produit, assurez-vous d'avoir toutes les pièces. Comparez les pièces dans l'emballage avec la liste du contenu. S'il y a des pièces manquantes ou endommagées, ne tentez pas d'assembler le produit.

Temps d'assemblage approximatif : de 30 à 60 minutes

Outils requis pour l'assemblage (non fournis) : tournevis cruciforme, tournevis à tête plate, pinces à dénuder, ruban isolant, échelle, lunettes de sécurité.

INSTRUCTIONS POUR L'ASSEMBLAGE

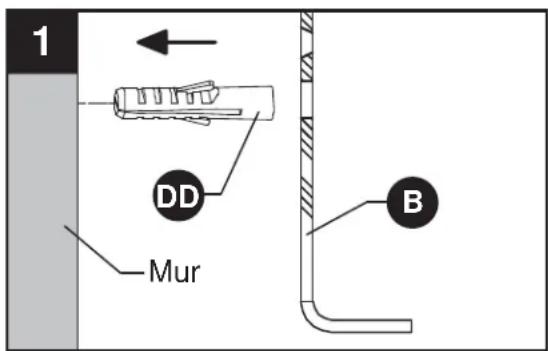

1. Placez temporairement le pavillon (B) contre le mur. Marquez les emplacements des ancrages (DD). Utilisez une perceuse équipée d'un foret de 9/32 po afin de percer les trous pour les ancrages (DD). Insérez les ancrages (DD) dans les trous.

Remarque: avant de percer les trous d'ancrage, assurez-vous que les trous du support de fixation correspondent à ceux de la boîte de sortie.

Quincaillerie utilisée

x 2Ancrage

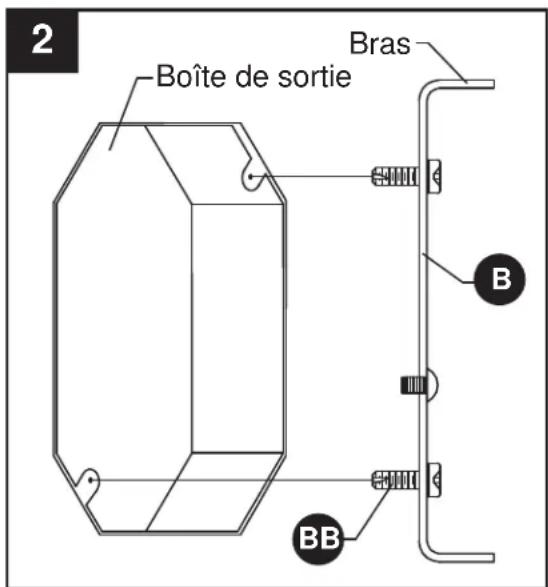

1. Orientez le support de fixation (B) de sorte que les bras soient dirigés à l'opposé de la boîte de sortie (non fournie). Fixez le support de fixation (B) à la boîte de sortie à l'aide des vis à métaux courtes (BB).

Quincaillerie utilisée

Vis à métaux courte

x 2

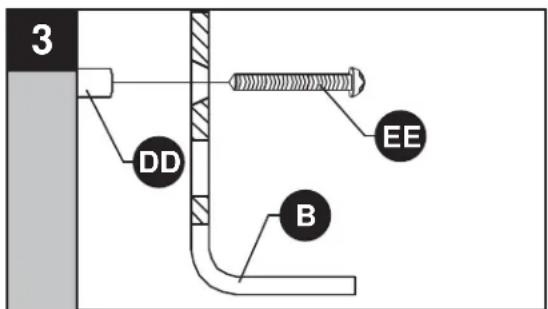

1. Vissez les vis d'ancrage (EE) à travers le support de fixation (B) et dans les ancrages (DD).

Quincaillerie utilisée

Vis de l'ancrage

x 2

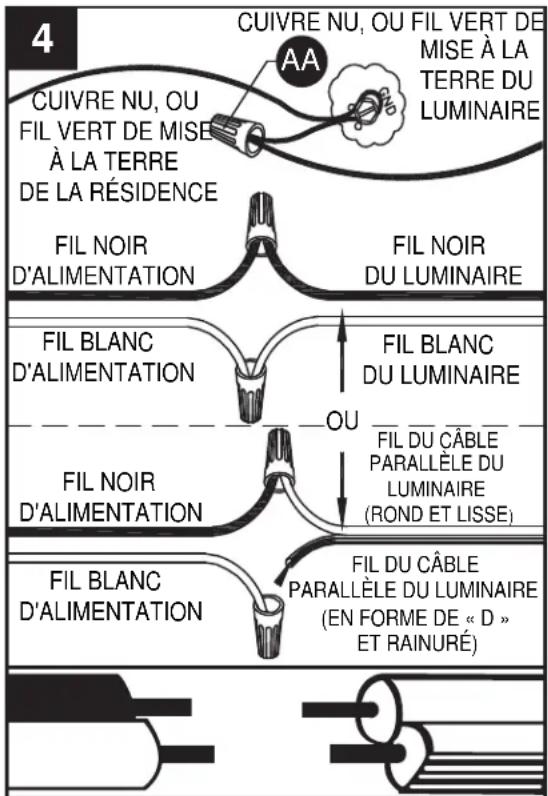

4. Guide de raccordement électrique

Fil de mise à la terre :

- Pour une installation aux États-Unis : enroulez le fil de mise à la terre provenant de la boîte de sortie autour de la vis de mise à la terre située sur le support de fixation (I), à au moins 5,08 cm de l'extrémité du fil. Serrez la vis de mise à la terre. Si le luminaire est fourni avec un fil de mise à la terre, raccordez-le au fil de mise à la terre de la boîte de sortie à l'aide d'un connecteur de fils (AA).

- Pour une installation au Canada : si le luminaire est fourni avec un fil de mise à la terre, enroulez-le autour de la vis de mise à la terre située sur le support de fixation (I). Serrez la vis de mise à la terre. Connecter à la terre de luminaire le fil de mise à la terre le fil provenant de la boîte de sortie à l'aide d'un connecteur de fils (AA).

Fils d'alimentation :

• Connectez le fil neutre d'alimentation (blanc) provenant de la boîte de sortie au fil neutre du luminaire (fil blanc ou fil parallèle en forme de « D » et rainuré).
• Connectez le fil d'alimentation chargé (noir) provenant de la boîte de sortie au fil du luminaire (fil noir ou fil parallèle, rond et lisse).

Quincaillerie utilisée

Capuchon de connexion

x 3

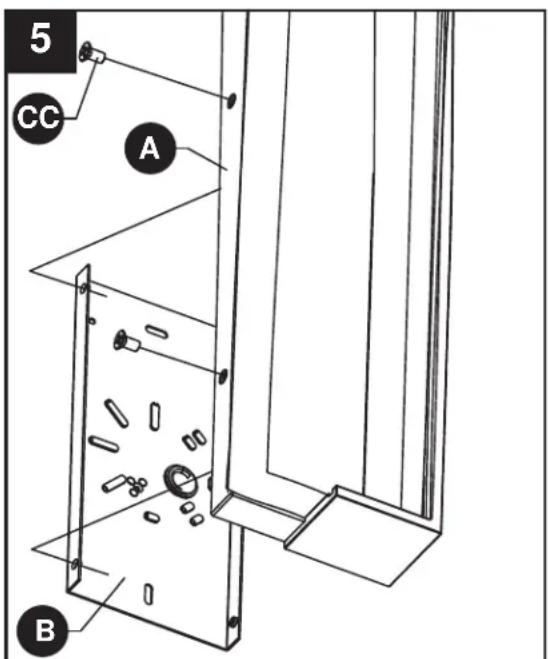

1. Placez le pavillon (A) sur les bras sortant du support de fixation (B) et fixez-le à l'aide des vis du pavillon (CC).

Quincaillerie utilisée

Vis du pavillon

x 4

REMARQUE :

Les fils du luminaire peuvent être :

• noir et blanc;
• cordon parallèle de type SPT-1 muni d'un fil rond et lisse et d'un fil rainuré en forme de « D ».

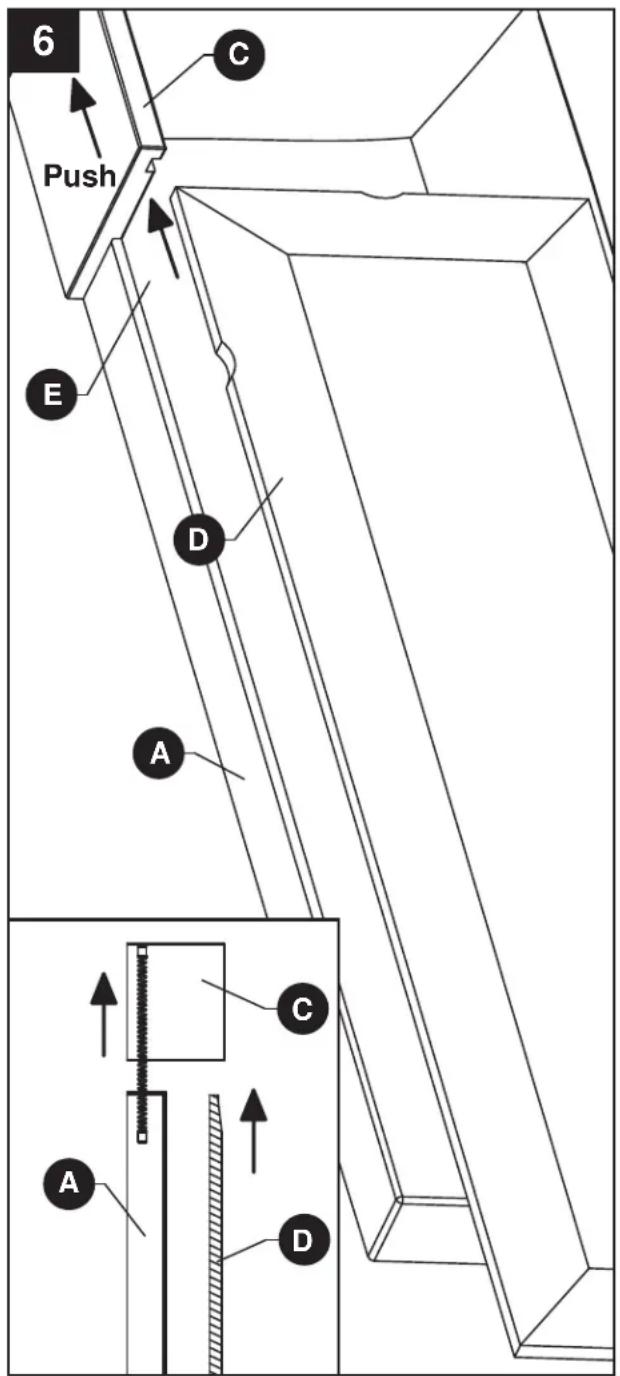

1. Poussez le bras rétractable (C) pour ouvrir le corps de l'abat-jour (E). Placez l'abat-jour en verre (D) dans le corps de l'abat-jour (E) lorsque le bras rétractable (C) est étendu. Relâchez le bras rétractable (C) pour verrouiller en place l'abat-jour en verre (D).

• Vérifiez toujours que le courant est coupé avant de nettoyer le luminaire.
• Utilisez un linge doux et humide ainsi qu'un savon non abrasif. N'utilisez jamais de nettoyants pour vitres; vous risqueriez d'endommager le fini métallique du luminaire.

DÉPANNAGE

PROBLÈME	CAUSE POSSIBLE MESURE CORRECTIVE
Le luminaire ne s'allume pas.	1. Le luminaire est mal branché.	1. Vérifiez si le luminaire est bien branché.

élan Lighting garantit que ses produits seront libres de tout vice de fabrication ou défaut matériel pendant trois (3) an à compter de la date d'achat par l'acheteur initial.

Rails à DEL, lanternes à DEL. Les appliques à DEL, les suspensions à DEL et les lustres à DEL utilisés dans une résidence familiale unique sont garantis pendant trois (3) an en ce qui concerne le moteur lumière et tous les autres composants électriques.

Pour remplacer un produit porteur d'un défaut couvert par la garantie, l'acheteur initial doit retourner tout produit ou pièce supposés défectueux au distributeur élan agréé où le produit a été acheté avec une PREUVE D'ACHAT, le nom de l'acheteur initial, l'adresse de retour et une description du défaut constaté sur le produit.

Si élan juge, à sa seule discrétion, qu'un des produits garantis est défectueux, ledit produit, au seul choix de élan et à ses frais, sera remplacé, réparé ou remboursé moins une retenue correspondant à l'utilisation antérieure du produit par l'acheteur original. élan retournera le produit réparé ou remplacé en port prépayé. Cette garantie ne couvre pas la main d'œuvre ni les coûts et dépenses associés au retrait ou à l'installation d'un produit défectueux, réparé ou remplacé.

Les parties aux présentes acceptent que le seul et unique recours de l'acheteur initial à l'encontre de élan se limite à la réparation, au remplacement ou au remboursement des produits défectueux tel qu'ici prévu. Cette garantie s'applique uniquement lorsque le produit est la propriété de l'acheteur initial ; elle n'est pas transférable aux héritiers, aux propriétaires subséquents ou de toute autre manière ; elle est nulle si l'acheteur original cesse d'être le propriétaire du produit.

Cette garantie ne s'applique pas aux produits qui ont été soumis à un usage abusif, une manipulation inadéquate, un usage impropre, qui ont été connectés à un voltage de plus de 5 % supérieur au voltage nord américain, qui ont subi un usage inhabituel (y compris mais sans s'y limiter un usage dans un environnement où la température ambiante moyenne annuelle est inférieure à 27 °F [-2,8 °C] ou supérieure à 95 °F [35 °C]), la négligence (y compris mais sans s'y limiter un mauvais entretien), un accident, des catastrophes naturelles telles que des vents violents, une installation ou un entretien inappropriés, le non suivi des instructions écrites d'utilisation normale et d'entretien du produit, une modification (y compris mais sans s'y limiter l'utilisation de pièces ou d'accessoires non autorisés), ou encore un réglage ou une réparation. L'exposition significative du produit à des produits chimiques, des nettoyants agressifs, l'eau salée ou l'air salé annulera toutes garanties portant sur les finis extérieurs. Cette garantie ne s'applique qu'aux composants, y compris les transformateurs, qui ont été fournis par élan. La substitution par des produits ou composants provenant d'un autre fabricant rendra la garantie complètement nulle.

CETTE GARANTIE VOUS PROCURE DES DROITS LÉGAUX SPÉCIFIQUES. VOUS POUVEZ ÉGALEMENT DÉTENIR D'AUTRES DROITS QUI VARIENT SELON LES ÉTATS. CERTAINS ÉTATS N'AUTORISENT AUCUNE LIMITATION DE DURÉE D'UNE GARANTIE IMPLICITE, NI L'EXCLUSION OU LA LIMITATION DES DOMMAGES ACCESSOIRES OU CONSÉCUTIFS, IL EST DONC POSSIBLE QUE LES LIMITATIONS ET EXCLUSIONS ÉNONCÉES CI-DESSUS NE S'APPLIQUENT PAS À VOUS.

LA GARANTIE SUSMENTIONNÉE PRÉVAUT SUR TOUTE AUTRE GARANTIE, QU'ELLE SOIT EXPRESSE OU IMPLICITE, Y COMPRIS TOUTE GARANTIE DE QUALITÉ MARCHANDE, D'ADÉQUATION À UN USAGE PARTICULIER OU DE NON-CONTREFAÇON. L'ACHETEUR INITIAL NE PEUT EN AUCUN CAS PRÉTENDRE À INDEMNISATION POUR, ET KICHLER LIGHTING NE PEUT ÊTRE TENU RESPONSABLE DES DOMMAGES INDIRECTS, PARTICULIERS, ACCESSOIRES OU CONSÉCUTIFS DE TOUTE NATURE, Y COMPRIS MAIS SANS S'Y LIMITER LA PERTE DE PROFIT, LES DÉPENSES PROMOTIONNELLES ET/OU LES CHARGES DE FABRICATION, LES FRAIS GÉNÉRAUX, L'ATTEINTE À LA RÉPUTATION ET/OU LA PERTE DE CLIENTÈLE.

Pour obtenir des pièces de rechange, appelez notre service à la clientèle au 1 855 226-7169, entre 8 h et 16 h (HNE), du lundi au vendredi.

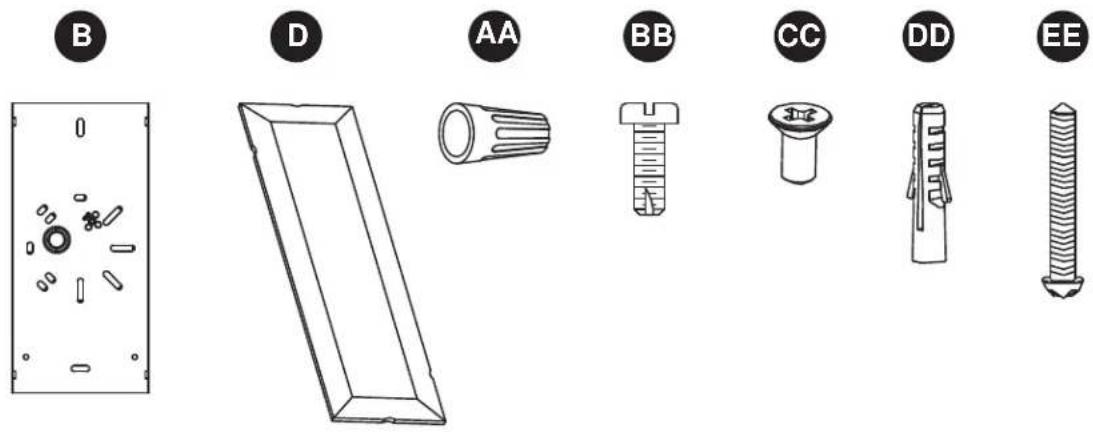

PIÈCE	DESCRIPTION	No DE PIÈCE
B	Support de fixation XBAR83797
D	Abat-jour en verre G83797
AA	Capuchon de connexion WC001
BB	Vis à métaux courte SCR832X050
CC	Vis du pavillon CS83797
DD	Ancrage	AB001
EE	Vis de l'ancrage AS001
