Marque	ELAN
Modèle	Hyvo 83670
Type de produit	Suspension luminaire à DEL
Usage	Intérieur
Alimentation	Pilote de DEL fourni, 120 V CA
Longueur de câble réglable	Oui, via raccord à compression
Garantie	3 ans à compter de la date d'achat
Certifications	Conforme au Code national de l'électricité, homologation UL/CSA/ETL
Sécurité	Couper le courant avant installation ou entretien ; ne pas toucher les DEL chaudes ; éviter le contact visuel direct
Entretien	Linge doux et humide avec savon non abrasif ; ne pas utiliser de nettoyant pour vitres
Température ambiante d'utilisation	Entre -2,8 °C et 35 °C (pour la garantie)
Temps d'assemblage estimé	30 à 60 minutes
Outils requis (non fournis)	Tournevis cruciforme, tournevis à tête plate, pinces à dénuder, ruban isolant, échelle, lunettes de sécurité
Contenu de l'emballage	Pavillon (1), support de fixation (1), raccord à compression (6), câble (6), tige filetée (1), écrou hexagonal (3), capuchon de connexion (3), vis à métaux courte (2), capuchon fileté (1)
Pièces détachées disponibles	Oui : support de fixation (XBAR01), écrou hexagonal (NUT18), capuchon de connexion (WC001), vis à métaux courte (SCR832X050), capuchon fileté (TCAP83669)
Fonctions principales	Éclairage LED avec longueur de suspension réglable

FOIRE AUX QUESTIONS - Hyvo 83670 ELAN

Comment installer le luminaire Hyvo 83670 ELAN ?

Assurez-vous de couper le courant au disjoncteur. Fixez le support de fixation à la boîte de sortie, puis connectez les fils selon le guide de raccordement électrique (neutre blanc, chargé noir, mise à la terre). Enfilez le pavillon et fixez-le avec le capuchon fileté. Réglez la longueur du câble avant l'assemblage final.

Comment régler la longueur du câble de suspension ?

Le câble est maintenu par un raccord à compression. Poussez vers le haut le tube à ressort du raccord pour libérer le câble, ajustez la longueur, puis relâchez pour bloquer.

Que faire si le luminaire ne s'allume pas ?

Vérifiez d'abord que le courant est rétabli et que l'interrupteur mural est en position marche. Ensuite, vérifiez le câblage : les connexions des fils neutre, chargé et de terre doivent être correctes et serrées.

Comment nettoyer le luminaire ?

Utilisez un linge doux et humide avec un savon non abrasif. N'utilisez jamais de nettoyant pour vitres, car il pourrait endommager le fini métallique. Assurez-vous que le courant est coupé avant le nettoyage.

Puis-je utiliser ce luminaire à l'extérieur ?

Non, ce luminaire est réservé à une utilisation intérieure uniquement, selon les instructions du fabricant.

Quelle est la garantie du produit ?

La garantie est de 3 ans à compter de la date d'achat par l'acheteur initial, couvrant les vices de fabrication et défauts matériels. Pour toute réclamation, retournez le produit au distributeur agréé avec une preuve d'achat.

Quels outils sont nécessaires pour l'assemblage ?

Les outils suivants sont requis (non fournis) : tournevis cruciforme, tournevis à tête plate, pinces à dénuder, ruban isolant, échelle et lunettes de sécurité.

Comment connecter les fils électriques ?

Suivez le guide de raccordement : le fil neutre (blanc) se connecte au fil blanc du luminaire ; le fil chargé (noir) au fil noir du luminaire ; le fil de mise à la terre (nu ou vert) se connecte à la vis de terre du support ou au fil de terre du luminaire à l'aide d'un capuchon de connexion. Utilisez les capuchons fournis.

Que faire si une pièce est manquante ou endommagée ?

Avant de retourner l'article au détaillant, appelez le service clientèle au 1 855 226-7169, du lundi au vendredi de 8 h à 16 h (HNE). Ne tentez pas d'assembler le produit avec des pièces manquantes ou endommagées.

Puis-je remplacer la DEL du luminaire ?

La notice ne mentionne pas de remplacement de la DEL. Il est probable que la source lumineuse soit intégrée et non remplaçable. En cas de défaut, contactez le service clientèle pour une réparation ou un remplacement sous garantie.

MODE D'EMPLOI Hyvo 83670 ELAN

Numéro de série Date d'achat

Des questions, des problèmes, des pièces manquantes? Avant de retourner l'article au détaillant, appelez notre service à la clientèle au 1 855 226-7169, entre 8 h et 16 h (HNE), du lundi au vendredi.

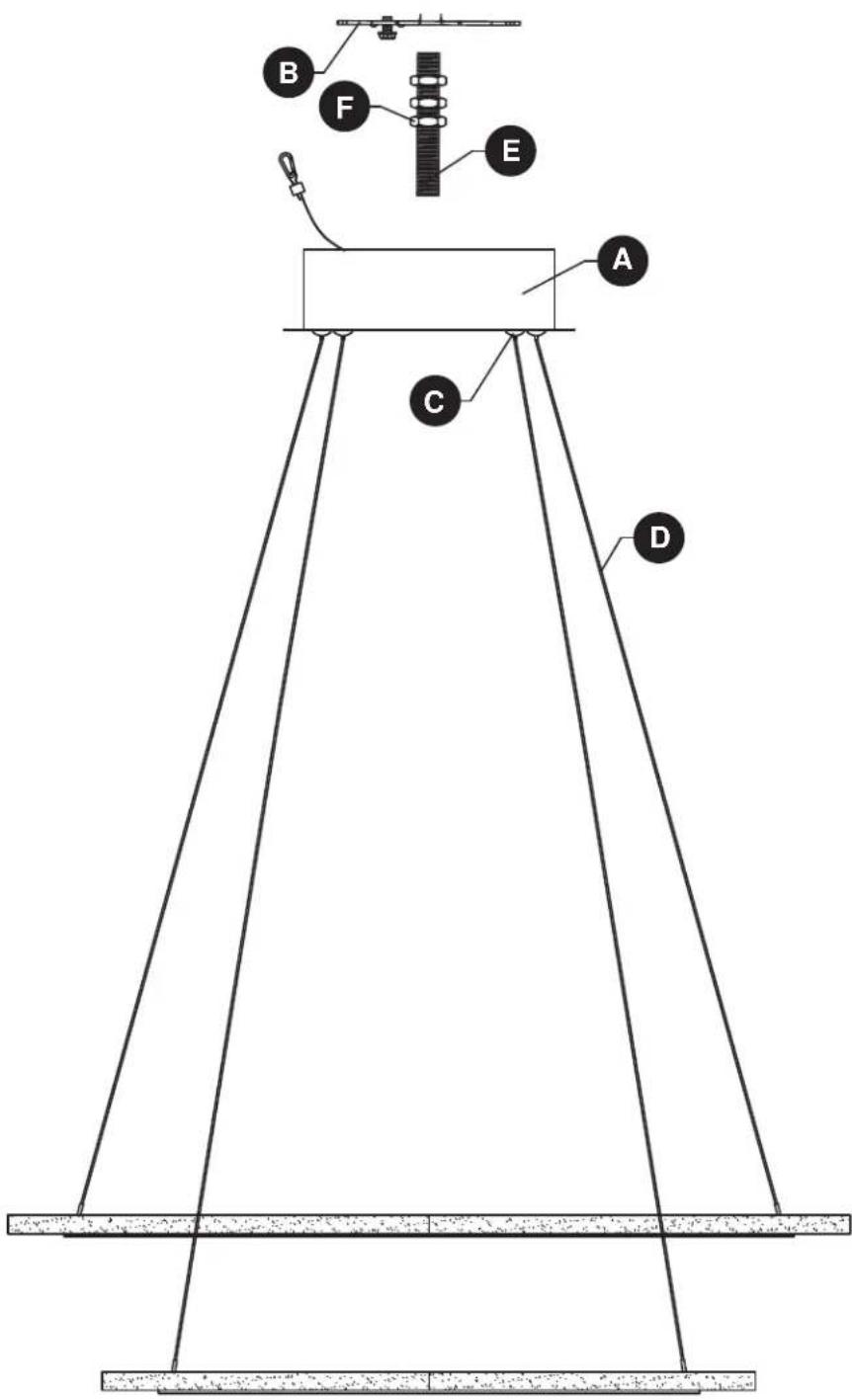

PIÈCE	DESCRIPTION	QTÉ
A Pavillon		1
B	Support de fixation	1
C	Raccord à compression	6

PIÈCE	DESCRIPTION	QTÉ
D	Câble	6
E	Tige filetée	1
F	Écrou hexagonal	3

CONSIGNES DE SÉCURITÉ

Veuillez vous assurer de lire et de comprendre l'intégralité du présent guide avant d'assembler, d'utiliser ou d'installer ce produit.

AVERTISSEMENT

• IMPORTANT : Ne faites JAMAIS de travail sans couper l'électricité.
• Rendez-vous au coffre de fusibles principal ou au disjoncteur de votre demeure. Placez l'interrupteur principal en position d'arrêt (« OFF ») et dévissez le(s) fusible(s), ou placez en position d'arrêt (« OFF ») l'(les) interrupteur(s) des disjoncteurs qui alimentent le luminaire ou la pièce dans laquelle vous travaillez.
• Placez l'interrupteur mural en position d'arrêt (« OFF »). Si le luminaire à remplacer est doté d'un interrupteur ou à chaîne, placez-le en position d'arrêt « OFF ».
• Ne touchez pas de DEL chaude.
• Le rendement lumineux de la DEL est assez fort pour blesser les yeux. Il faut prendre des précautions pour éviter de regarder directement les DEL sans protéger les yeux pendant plus de quelques secondes.
• AVERTISSEMENT : En vertu de la proposition 65 de la Californie : Ce luminaire contient des produits chimiques reconnus par l'État de la Californie comme étant la cause de cancers, d'anomalies congénitales et d'autres problèmes liés aux fonctions reproductrices. Lavez-vous les mains après l'avoir manipulé.

MISE EN GARDE

• Prenez soin de lire et de comprendre toutes les instructions et illustrations avant de commencer l'assemblage et l'installation de ce luminaire.
• Si vous avez des doutes à propos de l'installation, ou si le luminaire ne fonctionne pas correctement, veuillez communiquer avec un électricien qualifié.
• Toutes les pièces doivent être utilisées tel qu'il est indiqué dans ces instructions. Ne remplacez pas les pièces, n'en laissez pas de côté et ne les utilisez pas si elles sont usées ou brisées. Le non-respect de ces instructions peut annuler l'homologation UL, la certification CSA et/ou l'homologation ETL de ce luminaire.
• Ce luminaire est pour une installation conformément au Code national de l'électricité (CNE) et toutes les spécifications locales du code.
• Ce luminaire est réservé à une utilisation intérieure.
• Utilisez SEULEMENT le pilote de DEL fourni pour alimenter le luminaire.
• Le câble du pilote ne doit pas être utilisé à travers ni caché derrière les murs, les planchers ou les plafonds.

Avant de commencer l'assemblage du produit, assurez-vous d'avoir toutes les pièces. Comparez les pièces dans l'emballage avec la liste du contenu. S'il y a des pièces manquantes ou endommagées, ne tentez pas d'assembler le produit.

Temps d'assemblage approximatif : de 30 à 60 minutes

Outils requis pour l'assemblage (non fournis) : tournevis cruciforme, tournevis à tête plate, pinces à dénuder, ruban isolant, échelle, lunettes de sécurité.

INSTRUCTIONS POUR L'ASSEMBLAGE

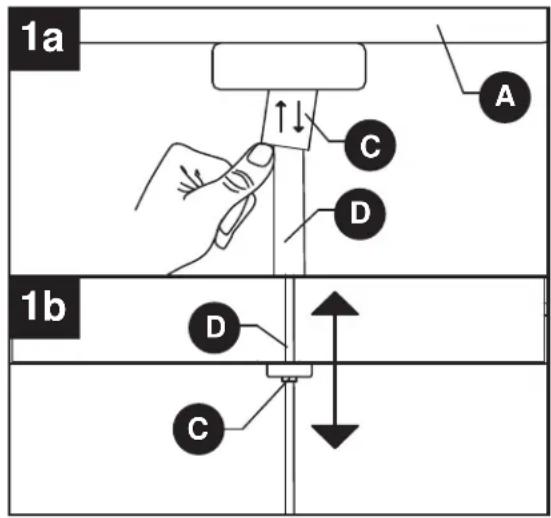

1. La longueur du câble de suspension (D) de ce luminaire est réglable. Maintenez le pavillon (A) du luminaire contre le plafond pour déterminer la longueur désirée avant l'assemblage complet du luminaire.

Le câble (D) est maintenu en place par un raccord à compression (C). Poussez vers le haut et maintenez le tube à ressort du raccord (C) pour libérer le câble (D) et permettre le réglage.

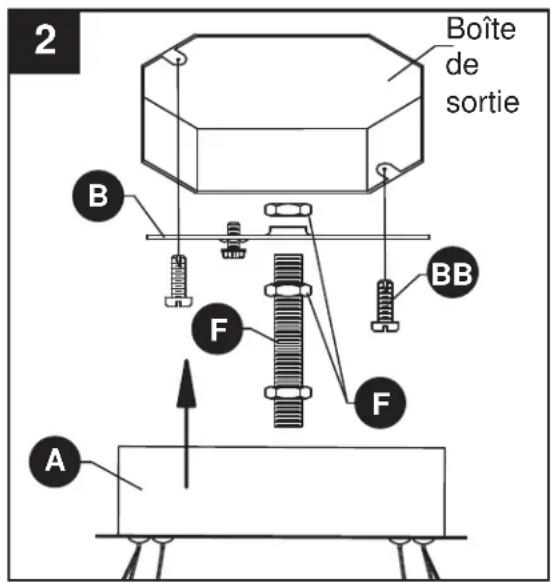

1. Orientez le support de fixation (B) de sorte que la partie centrale surélevée fasse saillie dans la boîte de sortie (non fournie). Retirez l'écrou hexagonal supérieur (F) du raccord fileté (E) et vissez le raccord fileté (E) au milieu du support de fixation (B). Fixez le raccord fileté (E) sur le support de fixation (B) à l'aide de l'écrou hexagonal retiré (F) que vous placerez à l'extrémité du raccord. Faites passer temporairement le pavillon (A) par-dessus le raccord fileté (E). Ajustez le raccord fileté (E) jusqu'à ce qu'un quart du filetage dépasse du pavillon (A). Retirez le pavillon (A) et vissez l'écrou hexagonal inférieur (F) le long du raccord fileté jusqu'à ce qu'il repose contre le support de fixation (B).

Enfin, fixez le support de fixation (B) à la boîte de sortie à l'aide des vis à métaux courtes (BB).

Quincaillerie utilisée

Vis à métaux courte

x 2

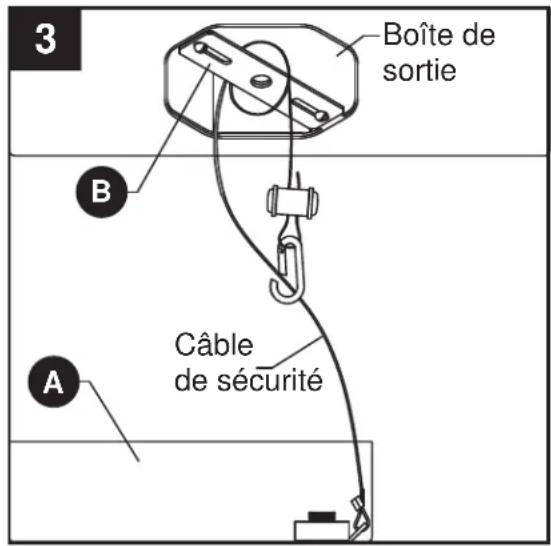

1. Enroulez le câble de sécurité situé dans le pavillon (A) contre le support de fixation (B) avant de verrouiller le fermoir sur le câble.

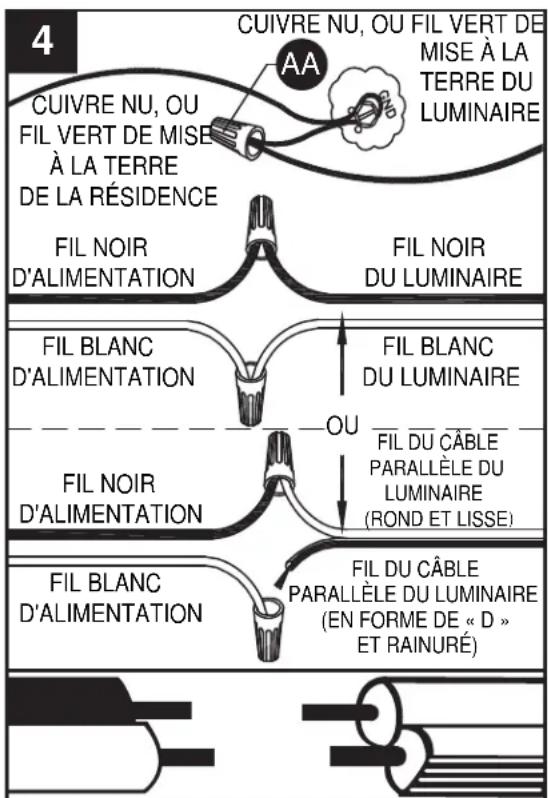

2. Guide de raccordement électrique Fil de mise à la terre :

- Pour une installation aux États-Unis : enroulez le fil de mise à la terre provenant de la boîte de sortie autour de la vis de mise à la terre située sur le support de fixation (I), à au moins 5,08 cm de l'extrémité du fil. Serrez la vis de mise à la terre. Si le luminaire est fourni avec un fil de mise à la terre, raccordez-le au fil de mise à la terre de la boîte de sortie à l'aide d'un connecteur de fils (AA).

- Pour une installation au Canada : si le luminaire est fourni avec un fil de mise à la terre, enroulez-le autour de la vis de mise à la terre située sur le support de fixation (I). Serrez la vis de mise à la terre. Connecter à la terre de luminaire le fil de mise à la terre le fil provenant de la boîte de sortie à l'aide d'un connecteur de fils (AA).

Fils d'alimentation :

- Connectez le fil neutre d'alimentation (blanc) provenant de la boîte de sortie au fil neutre du luminaire (fil blanc ou fil parallèle en forme de « D » et rainuré).

- Connectez le fil d'alimentation chargé (noir) provenant de la boîte de sortie au fil du luminaire (fil noir ou fil parallèle, rond et lisse).

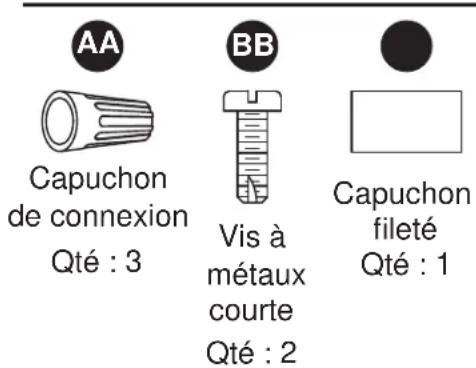

Quincaillerie utilisée

Capuchon de connexion

x 3

REMARQUE :

Les fils du luminaire peuvent être :

• noir et blanc;

• cordon parallèle de type SPT-2 muni d'un fil rond et lisse et d'un fil rainuré en forme de « D ».

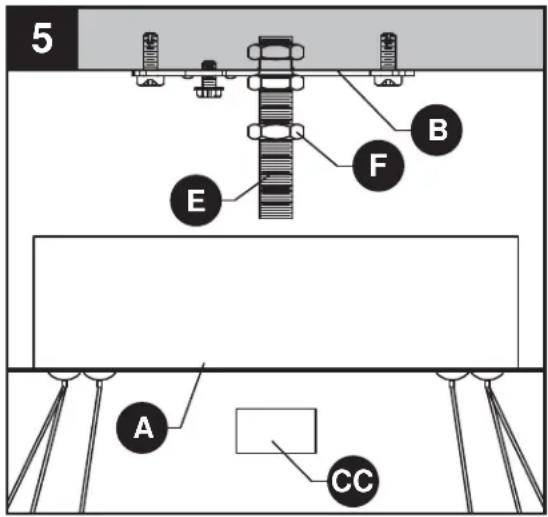

• Vissez l'écrou hexagonal inférieur (F) le long du raccord fileté (E) en laissant dépasser suffisamment de filetage hors du pavillon pour pouvoir visser le capuchon fileté (C). Enfilez le pavillon (A) sur le raccord fileté (E) sortant du support de fixation (B) et fixez-le à l'aide du capuchon fileté (CC).

Remarque : Si le pavillon (A) n'est pas à fleur du plafond, il peut être nécessaire d'ajuster l'écrou hexagonal (F) placé le plus bas.

Quincaillerie utilisée

Capuchon fileté

x 1

ENTRETIEN

• Vérifiez toujours que le courant est coupé avant de nettoyer le luminaire.
• Utilisez un linge doux et humide ainsi qu'un savon non abrasif. N'utilisez jamais de nettoyant pour vitres; vous risqueriez d'endommager le fini métallique du luminaire.

DÉPANNAGE

PROBLÈME	CAUSE POSSIBLE MESURE CORRECTIVE
Le luminaire ne s'allume pas.	1. Le luminaire est mal branché.	1. Vérifiez le câblage.

élan Lighting garantit que ses produits seront libres de tout vice de fabrication ou défaut matériel pendant un (3) an à compter de la date d'achat par l'acheteur initial.

Rails à DEL, lanternes à DEL. Les appliques à DEL, les suspensions à DEL et les lustres à DEL utilisés dans une résidence familiale unique sont garantis pendant un (3) an en ce qui concerne le moteur lumière et tous les autres composants électriques.

Pour remplacer un produit porteur d'un défaut couvert par la garantie, l'acheteur initial doit retourner tout produit ou pièce supposés défectueux au distributeur élan agréé où le produit a été acheté avec une PREUVE D'ACHAT, le nom de l'acheteur initial, l'adresse de retour et une description du défaut constaté sur le produit.

Si élan juge, à sa seule discrétion, qu'un des produits garantis est défectueux, ledit produit, au seul choix de élan et à ses frais, sera remplacé, réparé ou remboursé moins une retenue correspondant à l'utilisation antérieure du produit par l'acheteur original. élan retournera le produit réparé ou remplacé en port prépayé. Cette garantie ne couvre pas la main d'œuvre ni les coûts et dépenses associés au retrait ou à l'installation d'un produit défectueux, réparé ou remplacé.

Les parties aux présentes acceptent que le seul et unique recours de l'acheteur initial à l'encontre de élan se limite à la réparation, au remplacement ou au remboursement des produits défectueux tel qu'ici prévu. Cette garantie s'applique uniquement lorsque le produit est la propriété de l'acheteur initial ; elle n'est pas transférable aux héritiers, aux propriétaires subséquents ou de toute autre manière ; elle est nulle si l'acheteur original cesse d'être le propriétaire du produit.

Cette garantie ne s'applique pas aux produits qui ont été soumis à un usage abusif, une manipulation inadéquate, un usage impropre, qui ont été connectés à un voltage de plus de 5 % supérieur au voltage nord américain, qui ont subi un usage inhabituel (y compris mais sans s'y limiter un usage dans un environnement où la température ambiante moyenne annuelle est inférieure à 27 °F [-2,8 °C] ou supérieure à 95 °F [35 °C]), la négligence (y compris mais sans s'y limiter un mauvais entretien), un accident, des catastrophes naturelles telles que des vents violents, une installation ou un entretien inappropriés, le non suivi des instructions écrites d'utilisation normale et d'entretien du produit, une modification (y compris mais sans s'y limiter l'utilisation de pièces ou d'accessoires non autorisés), ou encore un réglage ou une réparation. L'exposition significative du produit à des produits chimiques, des nettoyants agressifs, l'eau salée ou l'air salé annulera toutes garanties portant sur les finis extérieurs. Cette garantie ne s'applique qu'aux composants, y compris les transformateurs, qui ont été fournis par élan. La substitution par des produits ou composants provenant d'un autre fabricant rendra la garantie complètement nulle.

CETTE GARANTIE VOUS PROCURE DES DROITS LÉGAUX SPÉCIFIQUES. VOUS POUVEZ ÉGALEMENT DÉTENIR D'AUTRES DROITS QUI VARIENT SELON LES ÉTATS. CERTAINS ÉTATS N'AUTORISENT AUCUNE LIMITATION DE DURÉE D'UNE GARANTIE IMPLICITE, NI L'EXCLUSION OU LA LIMITATION DES DOMMAGES ACCESSOIRES OU CONSÉCUTIFS, IL EST DONC POSSIBLE QUE LES LIMITATIONS ET EXCLUSIONS ÉNONCÉES CI-DESSUS NE S'APPLIQUENT PAS À VOUS.

LA GARANTIE SUSMENTIONNÉE PRÉVAUT SUR TOUTE AUTRE GARANTIE, QU'ELLE SOIT EXPRESSE OU IMPLICITE, Y COMPRIS TOUTE GARANTIE DE QUALITÉ MARCHANDE, D'ADÉQUATION À UN USAGE PARTICULIER OU DE NON-CONTREFAÇON. L'ACHETEUR INITIAL NE PEUT EN AUCUN CAS PRÉTENDRE À INDEMNISATION POUR, ET KICHLER LIGHTING NE PEUT ÊTRE TENU RESPONSABLE DES DOMMAGES INDIRECTS, PARTICULIERS, ACCESSOIRES OU CONSÉCUTIFS DE TOUTE NATURE, Y COMPRIS MAIS SANS S'Y LIMITER LA PERTE DE PROFIT, LES DÉPENSES PROMOTIONNELLES ET/OU LES CHARGES DE FABRICATION, LES FRAIS GÉNÉRAUX, L'ATTEINTE À LA RÉPUTATION ET/OU LA PERTE DE CLIENTÈLE.

Pour obtenir des pièces de rechange, appelez notre service à la clientèle au 1 855 226-7169, entre 8 h et 16 h (HNE), du lundi au vendredi.

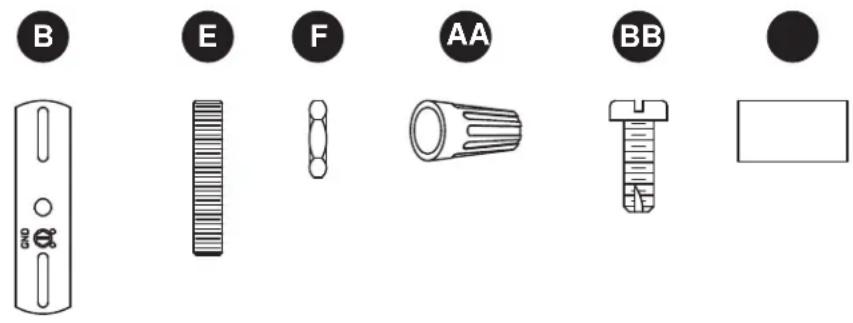

PIÈCE	DESCRIPTION	N° DE PIÈCE
B	Support de fixation XBAR01
E	Tige filetée
F	Écrou hexagonal	NUT18
AA	Capuchon de connexion WC001
BB	Vis à métaux courte SCR832X050
CC	Capuchon fileté	TCAP83669
