Type de produit	Suspension lumineuse décorative à 7 lumières
Marque	Elan
Modèle	Rockne 83774
Catégorie	Éclairage intérieur
Alimentation	LED intégrée avec pilote fourni (120V)
Matériau principal	Métal et cristal
Nombre d'abat-jour	7 abat-jour en cristal
Hauteur réglable	Oui, câble de suspension réglable via raccord à compression
Installation	Fixation au plafond sur boîte de sortie, nécessite outils (tournevis, pince, escabeau)
Usage	Intérieur uniquement
Sécurité	Couper l'électricité avant installation ; ne pas toucher LED chaude ; ne pas regarder directement les LED
Entretien	Chiffon doux et humide avec savon non abrasif ; abat-jour en verre : eau tiède et savon doux, pas de lave-vaisselle
Garantie	3 ans contre les vices de fabrication (composants électriques)
Pièces détachées disponibles	Support de fixation (XBAR83774), support du cristal (CRS83773), abat-jour en cristal (G83773), couvercle boîte jonction (JBOXCVR), capuchon de connexion (WC001), vis (SCR832X050), boutons filetés (KLF), ancrages (AB001), vis d'ancrage (AS001), bouton du pavillon (KLFK-CH)
Normes	Conforme au Code national de l'électricité (CNE) et spécifications locales
Certifications	UL, CSA, ETL (homologation selon notice)
Température ambiante recommandée	Entre -2,8 °C et 35 °C
Temps d'assemblage approximatif	30 à 60 minutes

FOIRE AUX QUESTIONS - Rockne 83774 ELAN

Comment ajuster la hauteur du câble de suspension ?

Poussez vers le haut et maintenez le tube à ressort du raccord à compression (pièce G) pour libérer le câble (H) et permettre le réglage. Ajustez à la longueur désirée avant l'assemblage complet.

Puis-je utiliser un variateur avec ce luminaire ?

La notice ne mentionne pas de compatibilité avec un variateur. Utilisez uniquement le pilote de DEL fourni. Pour toute question, consultez un électricien qualifié.

Comment nettoyer les abat-jour en cristal ?

Nettoyez les abat-jour en verre dans un évier couvert de serviettes, avec de l'eau tiède et du savon doux. Ne les mettez pas au lave-vaisselle. Pour le luminaire, utilisez un chiffon doux et humide avec un savon non abrasif.

Que faire si le luminaire ne s'allume pas ?

Vérifiez d'abord que le luminaire est correctement branché. Assurez-vous que l'électricité est rétablie. Si le problème persiste, contactez le service clientèle.

Quelle est la garantie de ce luminaire ?

Elan Lighting garantit ce produit contre tout vice de fabrication pendant 3 ans à compter de la date d'achat par l'acheteur initial. La garantie couvre le remplacement, la réparation ou le remboursement au choix d'Elan.

Puis-je remplacer les LED ?

Les LED sont intégrées et non remplaçables individuellement. Utilisez uniquement le pilote fourni. En cas de panne, contactez le service après-vente.

Comment connecter les fils électriques ?

Suivez le guide de raccordement : connectez le fil de mise à la terre (vert ou nu) à la vis de terre du support. Raccordez le fil neutre (blanc) de la boîte au fil neutre du luminaire, et le fil chargé (noir) au fil du luminaire. Utilisez les capuchons de connexion fournis.

Ce luminaire est-il adapté à une utilisation en extérieur ?

Non, ce luminaire est réservé à une utilisation intérieure uniquement.

Puis-je installer ce luminaire moi-même ?

Oui, si vous avez des connaissances de base en électricité. Suivez les instructions de sécurité : coupez l'électricité au disjoncteur avant de commencer. Si vous avez des doutes, faites appel à un électricien qualifié.

Où puis-je trouver des pièces de rechange ?

Appelez le service clientèle au 1 855 226-7169 (lun-ven, 8h-16h HNE) pour commander les pièces. Les références sont listées dans la notice : support de fixation (XBAR83774), abat-jour en cristal (G83773), etc.

MODE D'EMPLOI Rockne 83774 ELAN

Numéro de série Date d'achat

Des questions, des problèmes, des pièces manquantes? Avant de retourner l'article au détaillant, appelez notre service à la clientèle au 1 855 226-7169, entre 8 h et 16 h (HNE), du lundi au vendredi.

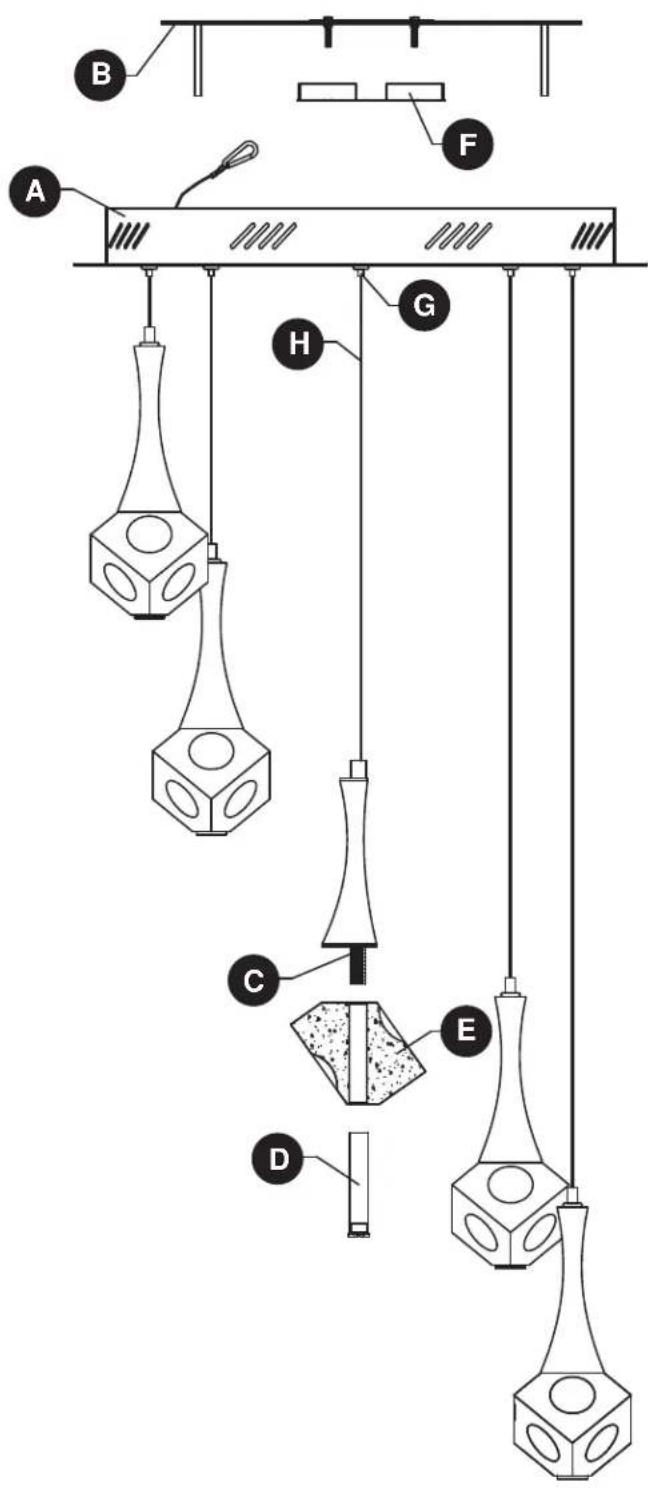

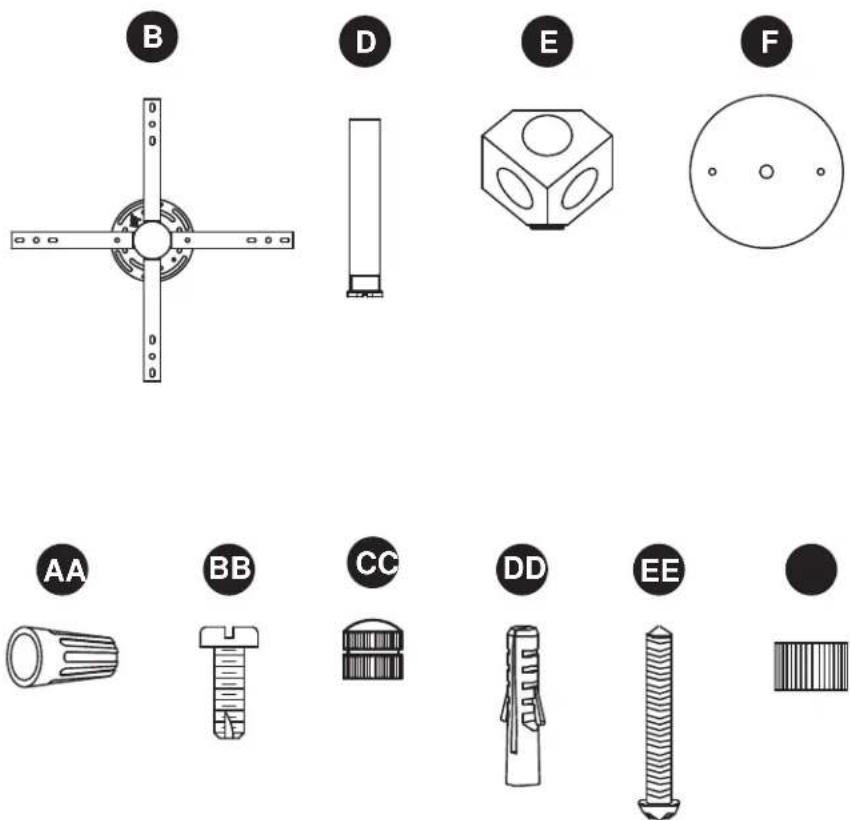

PIÈCE	DESCRIPTION	QTÉ
A Pavillon		1
B	Support de fixation	1
C	Tige filetée	7
D	Support du cristal	7

PIÈCE	DESCRIPTION	QTÉ
E	Abat-jour en cristal	7
F	Couvercle de boîte de jonction	1
G	Raccord à compression	7
H	Câble	7

Capuchon de connexion Qté : 3

Vis à métaux courtes Qté : 2

Boutons filetés Qté : 2

Ancrage Qté : 4

Vis de l'ancrage

Qté : 4

Bouton du pavillon

Qté : 4

CONSIGNES DE SÉCURITÉ

Veuillez vous assurer de lire et de comprendre l'intégralité du présent guide avant d'assembler, d'utiliser ou d'installer ce produit.

AVERTISSEMENT

• IMPORTANT : Ne faites JAMAIS de travail sans couper l'électricité.
• Rendez-vous au coffre de fusibles principal ou au disjoncteur de votre demeure. Placez l'interrupteur principal en position d'arrêt (« OFF ») et dévissez le(s) fusible(s), ou placez en position d'arrêt (« OFF ») l'(les) interrupteur(s) des disjoncteurs qui alimentent le luminaire ou la pièce dans laquelle vous travaillez.
• Placez l'interrupteur mural en position d'arrêt (« OFF »). Si le luminaire à remplacer est doté d'un interrupteur ou à chaîne, placez-le en position d'arrêt « OFF ».
• Ne touchez pas de DEL chaude.
• Le rendement lumineux de la DEL est assez fort pour blesser les yeux. Il faut prendre des précautions pour éviter de regarder directement les DEL sans protéger les yeux pendant plus de quelques secondes.
• AVERTISSEMENT : En vertu de la proposition 65 de la Californie : Ce luminaire contient des produits chimiques reconnus par l'État de la Californie comme étant la cause de cancers, d'anomalies congénitales et d'autres problèmes liés aux fonctions reproductrices. Lavez-vous les mains après l'avoir manipulé.

MISE EN GARDE

• Prenez soin de lire et de comprendre toutes les instructions et illustrations avant de commencer l'assemblage et l'installation de ce luminaire.
• Si vous avez des doutes à propos de l'installation, ou si le luminaire ne fonctionne pas correctement, veuillez communiquer avec un électricien qualifié.
• Toutes les pièces doivent être utilisées tel qu'il est indiqué dans ces instructions. Ne remplacez pas les pièces, n'en laissez pas de côté et ne les utilisez pas si elles sont usées ou brisées. Le non-respect de ces instructions peut annuler l'homologation UL, la certification CSA et/ou l'homologation ETL de ce luminaire.
• Ce luminaire est pour une installation conformément au Code national de l'électricité (CNE) et toutes les spécifications locales du code.
• Ce luminaire est réservé à une utilisation intérieure.
• Utilisez SEULEMENT le pilote de DEL fourni pour alimenter le luminaire.
• Le câble du pilote ne doit pas être utilisé à travers ni caché derrière les murs, les planchers ou les plafonds.

Avant de commencer l'assemblage du produit, assurez-vous que toutes les pièces sont présentes. Comparez les pièces avec la liste du contenu de l'emballage et la liste de la quincaillerie. En cas de pièces manquantes ou endommagées, ne tentez pas d'assembler le produit.

Temps d'assemblage approximatif : de 30 à 60 minutes.

Outils nécessaires pour l'assemblage (non inclus) : tournevis cruciforme, tournevis à tête plate, pinces à dénuder, ruban isolant, escabeau, lunettes de sécurité.

INSTRUCTIONS POUR L'ASSEMBLAGE

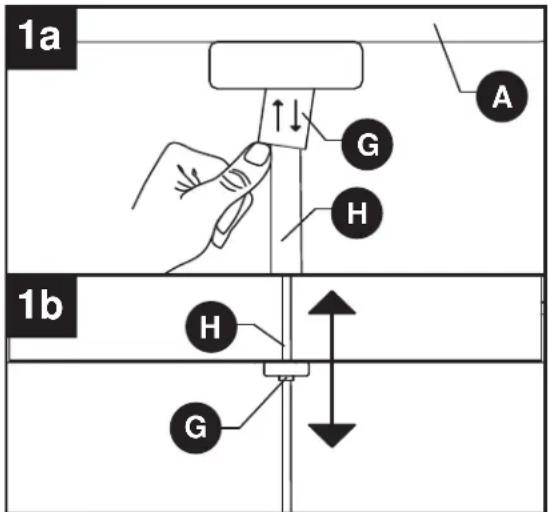

1. La longueur du câble de suspension (H) de ce luminaire est réglable. Maintenez le pavillon (A) du luminaire contre le plafond pour déterminer la longueur désirée avant l'assemblage complet du luminaire.

Le câble (H) est maintenu en place par un raccord à compression (G). Poussez vers le haut et maintenez le tube à ressort du raccord (G) pour libérer le câble (H) et permettre le réglage.

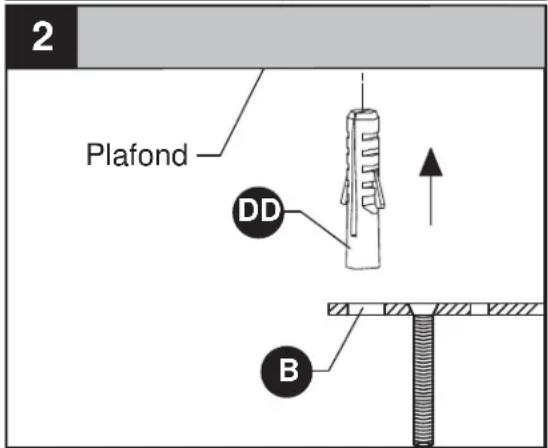

1. Placez temporairement le support de fixation (B) contre le plafond. Marquez les emplacements des ancrages (DD). Utilisez une perceuse équipée d'un foret de 9/32 po afin de percer les trous pour les ancrages (DD). Insérez les ancrages (DD) dans les trous.

Quincaillerie utilisée

x 4Ancrage

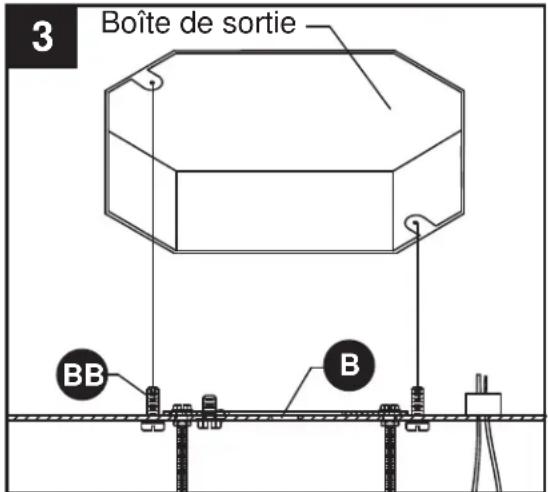

1. Fixez le support de fixation (B) à la boîte de sortie à l'aide des vis à métaux courtes (BB).

Quincaillerie utilisée

Vis à métaux courtes

x 2

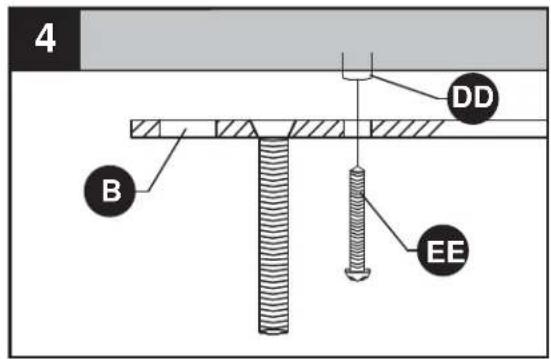

1. Vissez les vis d'ancrage (EE) à travers le support de fixation (B) et dans les ancrages (DD).

Quincaillerie utilisée

Vis de l'ancrage

x 4

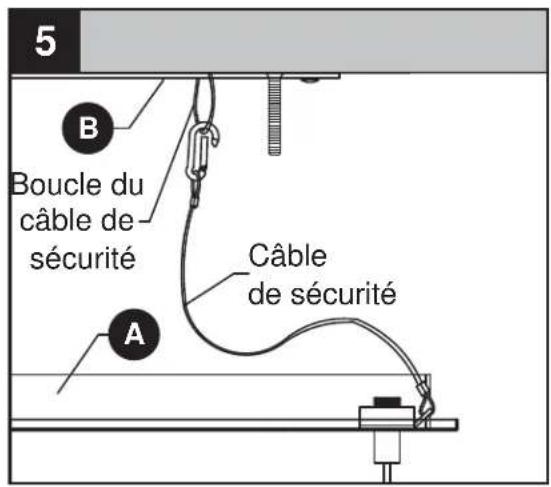

1. Connectez le câble de sécurité situé dans le pavillon (A) à la boucle du câble de sécurité située sur le support de fixation (B).

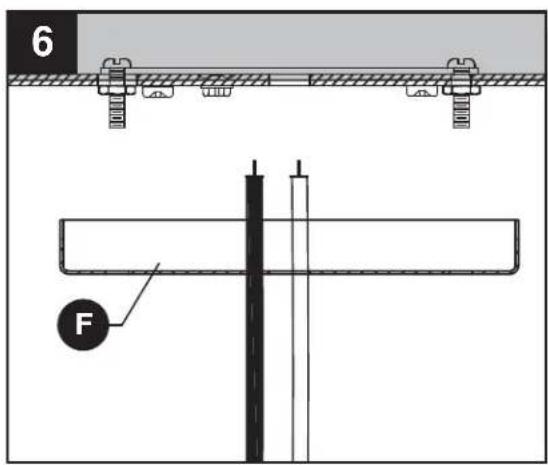

2. Faites passer les fils électriques à travers le couvercle du boîtier de raccordement (F).

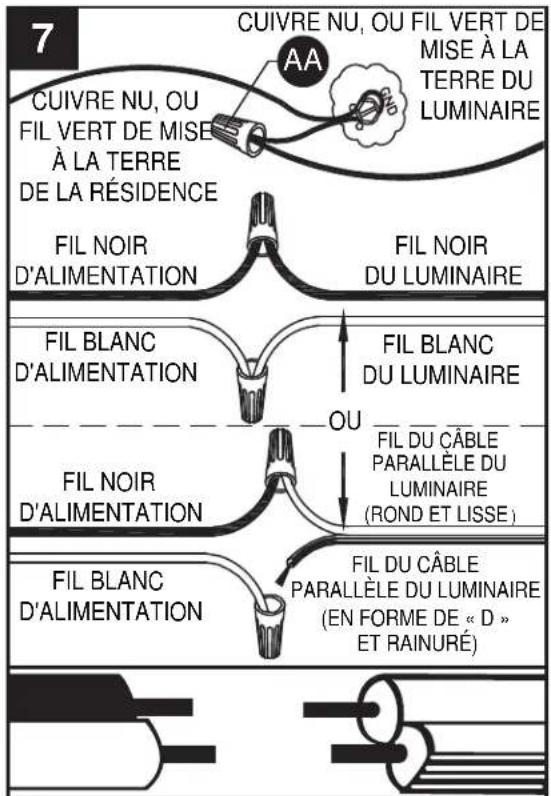

7. Guide de raccordement électrique

Fil de mise à la terre :

- Pour une installation aux États-Unis : enroulez le fil de mise à la terre provenant de la boîte de sortie autour de la vis de mise à la terre située sur le support de fixation (I), à au moins 5,08 cm de l'extrémité du fil. Serrez la vis de mise à la terre. Si le luminaire est fourni avec un fil de mise à la terre, raccordez-le au fil de mise à la terre de la boîte de sortie à l'aide d'un connecteur de fils (AA).

- Pour une installation au Canada : si le luminaire est fourni avec un fil de mise à la terre, enroulez-le autour de la vis de mise à la terre située sur le support de fixation (I). Serrez la vis de mise à la terre. Connecter à la terre de luminaire le fil de mise à la terre le fil provenant de la boîte de sortie à l'aide d'un connecteur de fils (AA).

Fils d'alimentation :

• Connectez le fil neutre d'alimentation (blanc) provenant de la boîte de sortie au fil neutre du luminaire (fil blanc ou fil parallèle en forme de « D » et rainuré).
• Connectez le fil d'alimentation chargé (noir) provenant de la boîte de sortie au fil du luminaire (fil noir ou fil parallèle, rond et lisse).

Quincaillerie utilisée

Capuchon de connexion

x 3

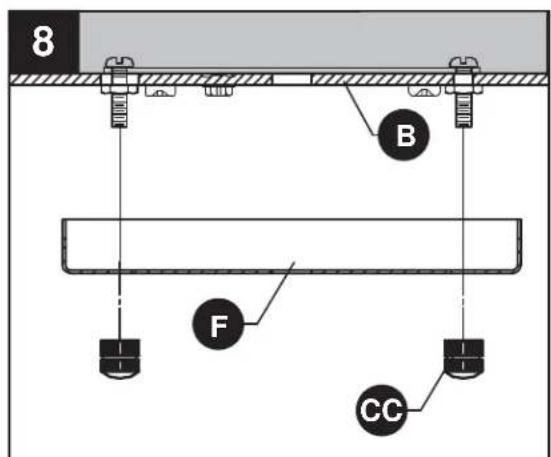

1. Placez le couvercle du boîtier de raccordement (F) sur les vis à métaux sortant du support de fixation (B) et fixez à l'aide des boutons filetés (CC).

Quincaillerie utilisée

Boutons filetés

x 2

REMARQUE :

Les fils du luminaire peuvent être :

• noir et blanc;
  • cordon parallèle de type SPT-2 muni d'un fil rond et lisse et d'un fil rainuré en forme de « D ».

élan

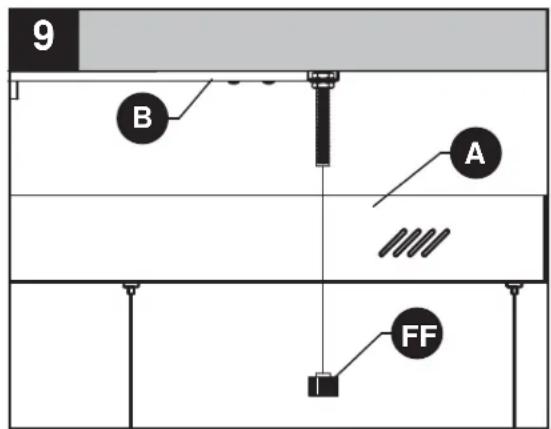

1. Placez le pavillon (A) sur le support de fixation (B) et fixez à l'aide des boutons du pavillon (FF).

Quincaillerie utilisée

Bouton du pavillon

× 4

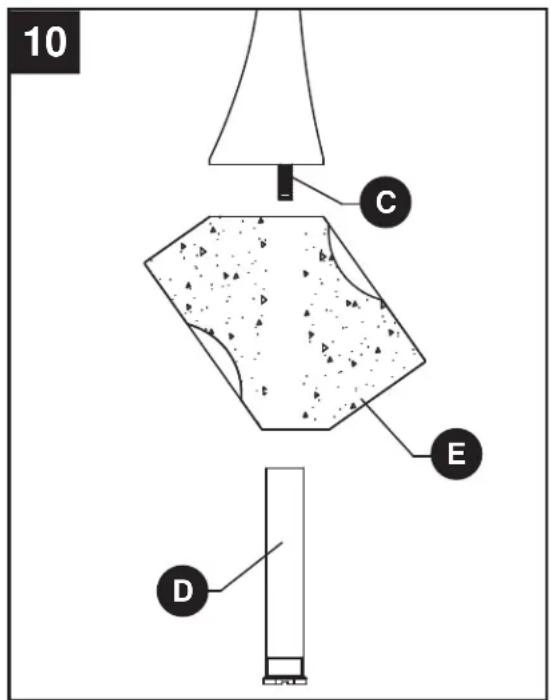

1. Placez l'abat-jour en verre (E) sur la tige filetée (C) et fixez-le à l'aide du support du cristal (D).

Répétez pour le reste le abat-jour en cristal.

ENTRETIEN

• Vérifiez toujours que le courant est coupé avant de nettoyer le luminaire.
• Utilisez un linge doux et humide ainsi qu'un savon non abrasif. N'utilisez jamais de nettoyants pour vitres; vous risqueriez d'endommager le fini métallique du luminaire.
• Les abat-jour en verre peuvent être nettoyés dans un évier couvert de serviettes, à l'aide d'eau tiède et de savon doux. Ne nettoyez pas les abat-jour dans un lave-vaisselle.

DÉPANNAGE

PROBLÈME	CAUSE POSSIBLE MESURE CORRECTIVE
Le luminaire ne s'allume pas.	1. Le luminaire est mal branché.	1. Vérifiez si le luminaire est bien branché.

élan Lighting garantit que ses produits seront libres de tout vice de fabrication ou défaut matériel pendant trois (3) an à compter de la date d'achat par l'acheteur initial.

Rails à DEL, lanternes à DEL. Les appliques à DEL, les suspensions à DEL et les lustres à DEL utilisés dans une résidence familiale unique sont garantis pendant trois (3) an en ce qui concerne le moteur lumière et tous les autres composants électriques.

Pour remplacer un produit porteur d'un défaut couvert par la garantie, l'acheteur initial doit retourner tout produit ou pièce supposés défectueux au distributeur élan agréé où le produit a été acheté avec une PREUVE D'ACHAT, le nom de l'acheteur initial, l'adresse de retour et une description du défaut constaté sur le produit.

Si élan juge, à sa seule discrétion, qu'un des produits garantis est défectueux, ledit produit, au seul choix de élan et à ses frais, sera remplacé, réparé ou remboursé moins une retenue correspondant à l'utilisation antérieure du produit par l'acheteur original. élan retournera le produit réparé ou remplacé en port prépayé. Cette garantie ne couvre pas la main d'œuvre ni les coûts et dépenses associés au retrait ou à l'installation d'un produit défectueux, réparé ou remplacé.

Les parties aux présentes acceptent que le seul et unique recours de l'acheteur initial à l'encontre de élan se limite à la réparation, au remplacement ou au remboursement des produits défectueux tel qu'ici prévu. Cette garantie s'applique uniquement lorsque le produit est la propriété de l'acheteur initial ; elle n'est pas transférable aux héritiers, aux propriétaires subséquents ou de toute autre manière ; elle est nulle si l'acheteur original cesse d'être le propriétaire du produit.

Cette garantie ne s'applique pas aux produits qui ont été soumis à un usage abusif, une manipulation inadéquate, un usage impropre, qui ont été connectés à un voltage de plus de 5 % supérieur au voltage nord américain, qui ont subi un usage inhabituel (y compris mais sans s'y limiter un usage dans un environnement où la température ambiante moyenne annuelle est inférieure à 27 °F [-2,8 °C] ou supérieure à 95 °F [35 °C]), la négligence (y compris mais sans s'y limiter un mauvais entretien), un accident, des catastrophes naturelles telles que des vents violents, une installation ou un entretien inappropriés, le non suivi des instructions écrites d'utilisation normale et d'entretien du produit, une modification (y compris mais sans s'y limiter l'utilisation de pièces ou d'accessoires non autorisés), ou encore un réglage ou une réparation. L'exposition significative du produit à des produits chimiques, des nettoyants agressifs, l'eau salée ou l'air salé annulera toutes garanties portant sur les finis extérieurs. Cette garantie ne s'applique qu'aux composants, y compris les transformateurs, qui ont été fournis par élan. La substitution par des produits ou composants provenant d'un autre fabricant rendra la garantie complètement nulle.

CETTE GARANTIE VOUS PROCURE DES DROITS LÉGAUX SPÉCIFIQUES. VOUS POUVEZ ÉGALEMENT DÉTENIR D'AUTRES DROITS QUI VARIENT SELON LES ÉTATS. CERTAINS ÉTATS N'AUTORISENT AUCUNE LIMITATION DE DURÉE D'UNE GARANTIE IMPLICITE, NI L'EXCLUSION OU LA LIMITATION DES DOMMAGES ACCESSOIRES OU CONSÉCUTIFS, IL EST DONC POSSIBLE QUE LES LIMITATIONS ET EXCLUSIONS ÉNONCÉES CI-DESSUS NE S'APPLIQUENT PAS À VOUS.

LA GARANTIE SUSMENTIONNÉE PRÉVAUT SUR TOUTE AUTRE GARANTIE, QU'ELLE SOIT EXPRESSE OU IMPLICITE, Y COMPRIS TOUTE GARANTIE DE QUALITÉ MARCHANDE, D'ADÉQUATION À UN USAGE PARTICULIER OU DE NON-CONTREFAÇON. L'ACHETEUR INITIAL NE PEUT EN AUCUN CAS PRÉTENDRE À INDEMNISATION POUR, ET KICHLER LIGHTING NE PEUT ÊTRE TENU RESPONSABLE DES DOMMAGES INDIRECTS, PARTICULIERS, ACCESSOIRES OU CONSÉCUTIFS DE TOUTE NATURE, Y COMPRIS MAIS SANS S'Y LIMITER LA PERTE DE PROFIT, LES DÉPENSES PROMOTIONNELLES ET/OU LES CHARGES DE FABRICATION, LES FRAIS GÉNÉRAUX, L'ATTEINTE À LA RÉPUTATION ET/OU LA PERTE DE CLIENTÈLE.

Pour obtenir des pièces de rechange, appelez notre service à la clientèle au 1 855 226-7169, entre 8 h et 16 h (HNE), du lundi au vendredi.

PIÈCE	DESCRIPTION	No DE PIÈCE
B	Support de fixation	XBAR83774
D	Support du cristal CRS83773
E	Abat-jour en cristal G83773
F	Couvercle de boîte de jonction JBOXCVR
AA	Capuchon de connexion WC001
BB	Vis à métaux courte SCR832X050
CC	Boutons filetés	KLF
DD	Ancrage	AB001
EE	Vis de l'ancrage AS001
FF	Bouton du pavillon KLFK-CH

K-CH
