MODE D'EMPLOI CPX-CMPX-C-1-H1 Festo

Description som- maire

Soft Stop CMPX Régulateur de fin de course type CPX-CMPX- C-1-H1

- Français

8104167

2018-12a

[8104171]

Traduction de la notice originale

Documentations relatives au produit

Pour toutes les documentations Produits disponibles

→ www.festo.com/pk

Copyright:

Festo SE & Co. KG

Ruiter Straße 82

73734 Esslingen

Allemagne

Internet: http://www.festo.com

E-Mail: [e-mail]

Toute communication ou reproduction de ce document, sous quelque forme que ce soit, et toute exploitation ou communication de son contenu sont interdites, sauf autorisation écrite expresse. Tout manquement à cette règle est illicite et expose son auteur au versement de dommages et intérêts. Tous droits réservés pour le cas de la délivrance d'un brevet, d'un modèle d'utilité ou d'un modèle de présentation.

Français 3....

1 Instructions d'utilisation

Le régulateur de fin de course de type CPX-CMPX-C-1-H1 est prévu pour être utilisé exclusivement sur les terminaux CPX Festo en combinaison avec les composants appropriés. Les valeurs limites indiquées concernant les caractéristiques techniques doivent être respectées.

Pour de plus amples informations sur le système Soft Stop avec le CMPX, veuillez vous reporter à la description de système du CMPX de type P.BE-CPX-CMPX-SYS-...

Vous trouverez des informations essentielles sur le terminal CPX dans la description de système CPX P.BE-CPX-SYS-...

Avertissement

• Coupez la tension avant de relier ou de séparer les connecteurs (dommage fonctionnel).
• Utilisez exclusivement des sources de courant garantis- sant une isolation électrique sûre de la tension de ser- vice conformément à la norme CEI/DIN EN 60204-1. Observez également les exigences générales s'appli- quant aux circuits électriques TBTS selon CIE/DIN EN 60204-1.
• Branchez un conducteur de terre ayant une section suffisante sur le branchement du terminal CPX identifié par le symbole de terre.
  •Le CMPX comporte des composants sensibles aux charges électrostatiques. Il ne faut donc pas toucher ces composants. Respectez les consignes concernant la manipulation des composants sensibles aux charges électrostatiques.

Nota

Mettez le terminal CPX en service uniquement lorsque le montage et le raccordement sont complètement terminés.

2 Eléments de signalisation et de connexion

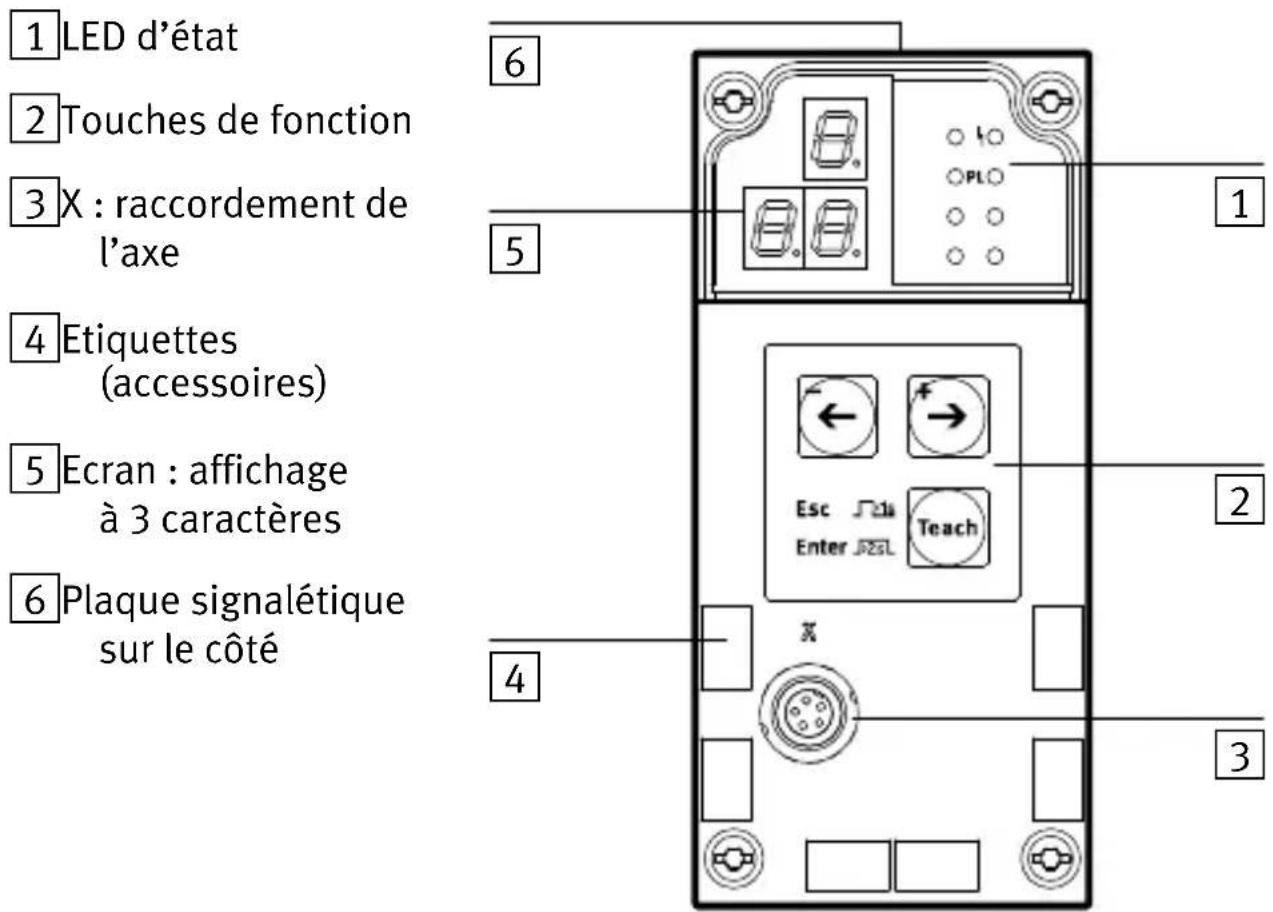

1 LED d'état 2 Touches de fonction 3 X : raccordement de l'axe 4 Etiquettes (accessoires) 5 Ecran : affichage à 3 caractères 6 Plaque signalétique sur le côté

LED Description
	Erreur (rouge) Message d’erreur	du CMPX,voir écran
PL Alimentation des distributeurs(Power Load, jaune)		Tension sous charge des distributeurs : 24 V

Etat de fonctionnement normal : PL jaune s'allume, ne s'allume pas.

3 Consignes d'installation

3.1 Montage

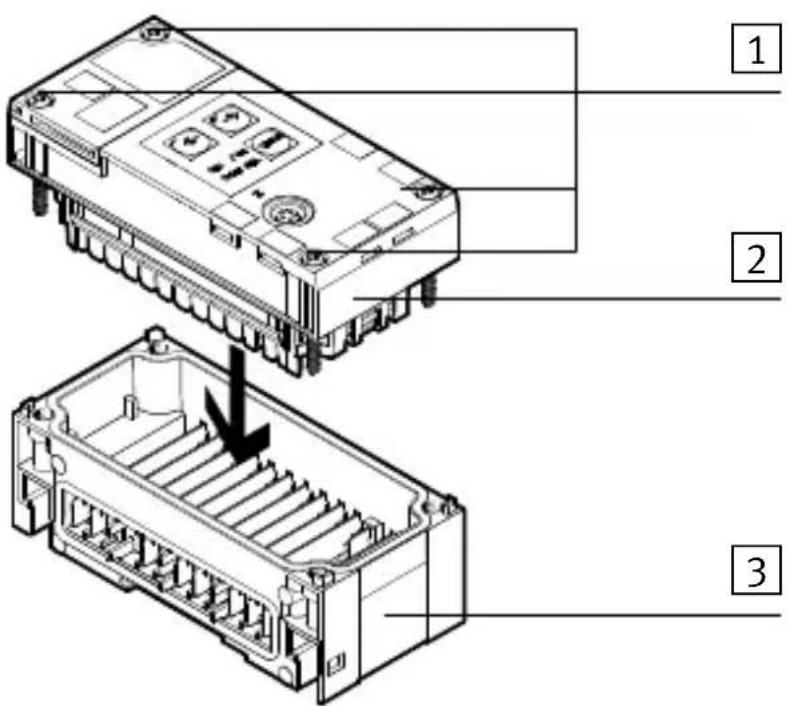

Le CMPX est monté dans un module d'interconnexion du terminal CPX.

1 Vis, couple de serrage 0,9 ... 1,1 Nm
2CMPX
3 Module d'inter-connexion avec rails conducteurs

•Desserrer les vis et déposer le CMPX avec précaution.

Montage :

1. Vérifiez le joint et les surfaces d'étanchéité puis remettez en place le bloc de connexion.
2. Positionnez les vis de manière à utiliser les pas du filet existants. Serrez les vis à la main en diagonale. Couple de serrage 0,9 ... 1,1 Nm.

3.2 Affectation des broches pour le raccordement de l'axe

X	Broche Affectation
	1	Tension logique + 24 V
	2	Tension sous charge 24 V
	3	0 V
	4	CAN_H
	5	CAN_L
	Boîtier	Blindage du câble

3.3 Information relative au remplacement du module CMPX

Attention

Un défaut de montage du système ou un mauvais réglage des paramètres peut entraîner des chocs violents de l'entraînement contre la butée fixe. Ceci peut détériorer la butée fixe, voire l'entraînement. Respectez les indications suivantes, afin d'éviter de tels chocs.

Le paramétrage et les positions apprises sont enregistrés dans le module CMPX. Vérifiez donc les paramètres après le remplacement du module CMPX et procédez, le cas échéant, à une nouvelle mise en service, voir description du système du CMPX.

4 Caractéristiques techniques

Type CPX-CMPX-C-1-H1
Caractéristiques techniques générales	Voir description du système CPX P.BE-CPX-SYS-...
Poids du produit (avec CPX-GE-EV-S) 240 g env.
Indice de protection selon EN 60 529 (entièrement monté, connecteur rac-cordé ou obturé par capuchon de pro-tection)	IP65 / IP67
Protection contre l’électrocution (protection contre les contacts directs ou indirects selon la norme CEI/DIN EN 60204-1)	Via le circuit électrique TBTS (très basse tension de sécu-rité)
Code du module (spécifique au CPX) 179
Identifiant de module (dans la console manuelle)	CPX-CMPXSoft Stop CMPX-C-1-H1
Tension d'alimentation/tension sous chargeLes règles suivantes s'appliquent :– tolérance admissible de la tension sous charge des distributeurs ( U_VAL )	Voir description du système CPX P.BE-CPX-SYS-...20 ... 30 V
Consommation du CMPX– de l'alimentation de l'électronique/des capteurs ( U_EL/SEN )– de l'alimentation de la tension sous charge des distributeurs ( U_VAL )	typ. 200 mA à 24 V300 mA max.typ. 1 ... 2 A à 24 V2,5 A max.
Isolation galvanique– entre l'alimentation de l'électroni-que/des capteurs ( U_EL/SEN ) et l'ali-mentation de la tension sous charge des distributeurs ( U_VAL )	Aucune
Temps de maintien 10 ms (pour les systèmes	DGCI, l'erreur E.85 apparaît après une panne de secteur > 1 ms)
Liaison d'axeNombre de liaisons d'axe/nombre d'axesLongueur totale max. (toutes les lignes)Modèle du raccordement de l'axe	1/130 mConnecteur femelleM9 à 5 pôles
