MODE D'EMPLOI CDPX-EA-V2 Festo
Description sommaire
Original : en
FESTO
Festo SE & Co. KG
Postfach
D-73726 Esslingen
Tél. :
+49/711/347-0
www.festo.com
CE
1303NH fr
8025914
CDPX-EA-V2:
8 entrées numériques
6 sorties numériques
1 sortie relais

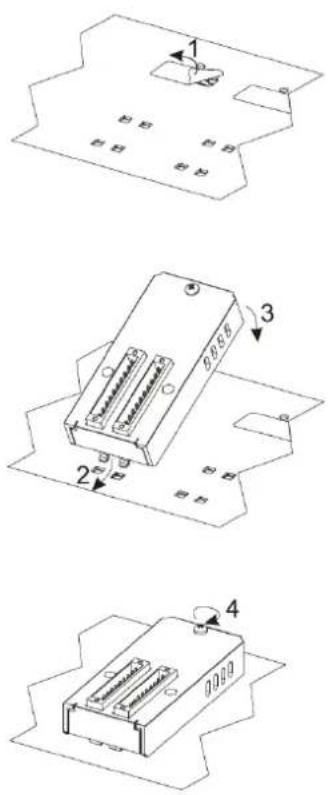

Le CDPX-EA-V2 est un module matériel qui se branche facilement sur un CDPX-X-A-W-4, CDPX-X-A-W-7, CDPX-X-A-S-10 et CDPX-X-A-W-13.
Spécifications
ENTRÉES NUMÉRIQUES
| Description | Spécifications |
| Canaux d'entrée | 8 entrées numériques actives élevées (+24VDC) à source à isolation optique (standard industriel). Toutes les entrées sont reliées en interne au OVDC de l'alimentation du CDPX -EA-V2. |
| Plage de tension d'entrée | 12 .30VDC (min 3mA), 35VDC maxi pendant 500 ms |
| Tension/courant en marche | 12 .30VDC (min 3mA)6mA à 24VDC, 9mA à 30VDC |
| l'ension/courant à l'arrêt | 6VDC maxi, 1mA |
| Impédance d'entrée | 3K3 |
| Temporisation maxi filtre d'entrée | 50 μs |
| Correction filtre | Programmable 0,1ms à 20ms |
| Isolation | 1500 Vrms |
| Type de connecteur | Connecteurs mâles gamme Omnimate 3.5mm-10 contacts (borniers à deux pièces) SL -SMT 3.5/180F Box + BLZF 3.5/180F |
SORTIES NUMERIQUES
| Description | Spécifications |
| Canaux de sortie | 6 sorties à source numérique et isolation optique avec indication du statut de défaut du circuit de sortie. |
| Tension de sortie | 12,30VDC |
| Courant de sortie | 0,5A |
| Délai du temps de réponse de la sortie | 150 μs maxi |
| Protection de la sortie | Circuit protégé contre la surintensité et la surchauffe |
| Isolation | 1500 Vrms |
| Type de connecteur | Connecteurs mâles gamme Omnimate 3.5mm-10 contacts (borniers à deux pièces) SL -SMT 3.5/180F Box + BLZF 3.5/180F |
CONDITIONS AMBIANTES
| Description | Spécifications |
| Température de fonctionnement | 0-50 °C |
| Température de stockage | -20~70 °C |
| Humidité en fonctionnement | 5-85% d'humidité relative sans condensation |
| Indice de protection | IP20 |
Dimensions


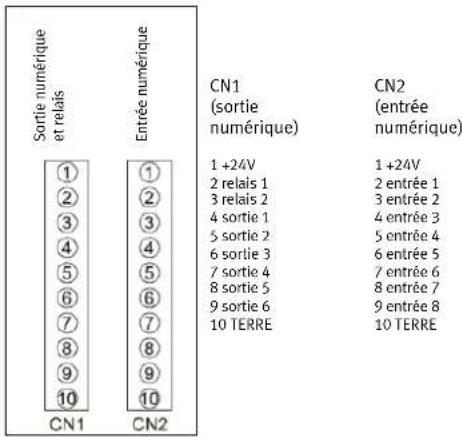

89,3 mm 3,51"Affectation des POLES/Aperçu des connecteurs


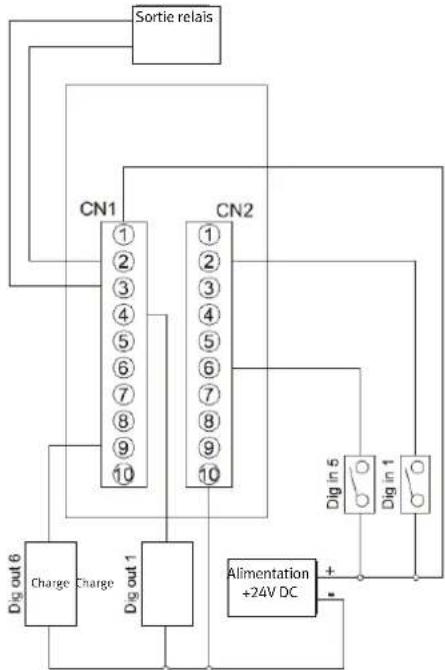

Sortie numérique et relais Entrée numérique CN1 (sortie numérique) 1 +24V 2 relais 1 3 relais 2 4 sortie 1 5 sortie 2 6 sortie 3 7 sortie 4 8 sortie 5 9 sortie 6 10 TERRE CN2 (entrée numérique) 1 +24V 2 entrée 1 3 entrée 2 4 entrée 3 5 entrée 4 6 entrée 5 7 entrée 6 8 entrée 7 9 entrée 8 10 TERREExemples de câblages (entrées et sorties numériques standard)

Remarque sur le câblage
Les câbles ne doivent pas dépasser 30m de long,


Les composants à sensibilité électrostatique peuvent être endommagés s'ils sont mal manipulés.

CDPX-EA-V2
