MODE D'EMPLOI CAMA-C6-SK-S2 Festo
Traduction de la notice originale
Tous les documents relatifs au produit → www.festo.com/pk.
Respecter les documents applicables :
- Instructions du régulateur de servo-entraînement
- Instructions du câble moteur
2 Sécurité
2.1 Instructions de sécurité
- Ne monter le produit que sur des composants qui se trouvent dans un état sûr.
- Observer les instructions de sécurité des instructions du régulateur de servoentraînement.
2.2 Usage normal
– Raccordement du blindage du câble moteur au boîtier du régulateur de servoentraînement.
- Décharge de traction du câble de connexion sur le régulateur de servo-entraînement.
3 Informations complémentaires
Les câbles moteur autorisés 5 figurent dans les accessoires du contrôleur
→ www.festo.com/catalogue.
4 Récapitulatif
4.1 Fourniture
4.2 Non compris dans la fourniture

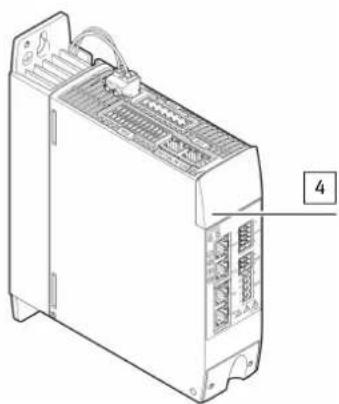

4 Régulateur de servo-entraînement (1x) CMMT-AS

5 Câble moteur (1x) → 3 Informations complémentaires
5 Montage
5.1 Montage de la borne de blindage

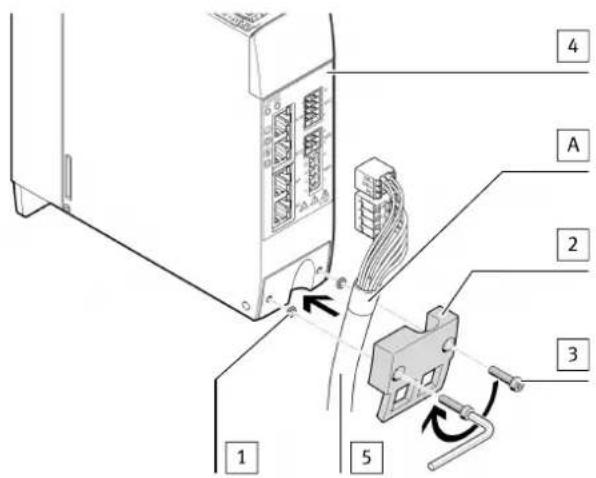

- Raccorder tous les blindages (A) du câble moteur 5 sur la borne de blindage 2 sur une grande surface → 1 Documents applicables.
- Fixer la borne de blindage 2 avec les vis 3 et les joints toriques 1 au régulateur de servo-entraînement 4. Couple de serrage : 1,8 Nm ± 15 %
5.2 Montage de la décharge de traction (en option)

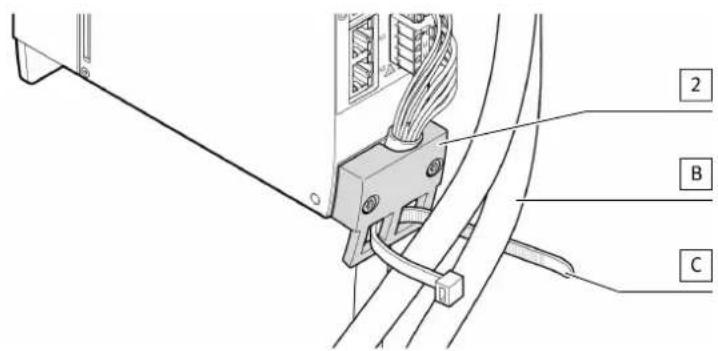

- Guider les câbles de connexion (B) avec des colliers de serrage (C) au niveau des évidements de la borne de blindage 2 pour éliminer toute traction.
