51KSS269 - Haut-parleur voiture KICKER - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil 51KSS269 KICKER au format PDF.
| Type de produit | Haut-parleur voiture |
| Marque | KICKER |
| Modèle | 51KSS269 |
| Catégorie | Haut-parleur voiture |
| Haut-parleur de graves | 160 x 230 mm (6 x 9 pouces) |
| Haut-parleur de médium/aigus | 70 mm (2,75 pouces) |
| Impédance nominale | 4 Ω |
| Puissance en crête | 200 W |
| Puissance d'amplificateur recommandée | 15 à 100 W RMS |
| Sensibilité | 92 dB (1 W, 1 m) |
| Réponse en fréquence | 30 Hz à 20 000 Hz |
| Matériau du cône du grave | Polypropylène |
| Matériau de l'enveloppe du grave | Santoprène |
| Matériau du cône de médium/aigus | Papier composite (papier traité) |
| Matériau de l'enveloppe de médium/aigus | Tissu traité anti-UV |
| Matériau de la bobine du médium/aigus | Ferrite |
| Diamètre du trou de montage du grave | 5 11/16 x 8 7/16 pouces |
| Profondeur de montage supérieure du grave | 75 mm (2 15/16 pouces) |
| Profondeur de montage inférieure du grave | 81 mm (3 3/16 pouces) |
| Diamètre du trou de montage du médium/aigus | 61 mm (2 3/8 pouces) |
| Profondeur de montage supérieure du médium/aigus | 32 mm (1 1/4 pouces) |
| Profondeur de montage inférieure du médium/aigus | 35 mm (1 3/8 pouces) |
| Installation | Montage dans emplacements d'origine ou personnalisés, nécessite isolation avant/arrière |
| Accessoires inclus | Adaptateurs multi-supports, câble croisé, visserie |
FOIRE AUX QUESTIONS - 51KSS269 KICKER
Questions des utilisateurs sur 51KSS269 KICKER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Haut-parleur voiture au format PDF gratuitement ! Retrouvez votre notice 51KSS269 - KICKER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 51KSS269 de la marque KICKER.
MODE D'EMPLOI 51KSS269 KICKER
Présentation......25
Spécifications....26
Installation 27
Configuration du câble
croisé et du câblage 27
Montage du câble croisé .....29
Montage des haut-parleurs .....30
Montage du HP de
médium/aigus ....33
Les haut-parleurs KICKER KS constituent une excellente mise à niveau du système acoustique d'origine de votre véhicule, en vous offrant un son à large bande à un prix incroyable ! Que vous montiez les haut-parleurs KS à l'emplacement prévu à l'origine ou que vous personnalisiez votre installation, leur conception à haute efficacité nécessite moins de puissance pour diffuser votre musique, tandis que notre utilisation de matériaux avancés et nos techniques de construction garantissent des performances optimales pendant de nombreuses années. Nous espérons que vous aurez l'occasion de combiner ces nouveaux composants audiophiles améliorés, conçus pour des applications polyvalentes sans sacrifier la qualité du son ou l'esthétique, avec nos tout nouveaux amplificateurs intelligents KEY et notre caisson de graves KICKER pour une expérience acoustique inoubliable !
Spécifications
Enceintes acoustiques KS KSS269
| Haut-parleur de graves [mm ; pouces] 160 x 230 ; 6 x 9 | |
| Haut-parleur de médium/aigus [mm ; pouces] 70 ; 2,75 | |
| Impédance nominale [Ω] 4 | |
| Puissance en crête [W] 200 | |
| Puissance d'amplificateur recommandée [W RMS] 15 à 100 | |
| Sensibilité [1 W, 1 m] 92 | |
| Réponse en fréquence [Hz] 30 à 20 000 | |
| Matériau de bobine du haut-parleur de médium/aigus Ferrite | |
| Matériau de bobine du cône de médium/aigus Papier composite (papier traité) | |
| Matériau d'enveloppe du cône de médium/aigus Tissu traité anti-UV | |
| Matériau du cône du haut-parleur de graves | Polypropylène Polypropylène |
| Matériau d'enveloppe du haut-parleur de graves | Santoprene |
| Diamètre du trou de montage du haut-parleur de graves [mm, po] | 5-11/16 x 8-7/16 |
| Profondeur de montage supérieure du haut-parleur de graves [mm, po] | 75, 2-15/16 |
| Profondeur de montage inférieure du haut-parleur de graves [mm, po] | 81, 3-3/16 |
| Diamètre du trou de montage du haut-parleur de graves/médium [mm, po] | 61, 2-3/8 |
| Profondeur de montage supérieure du haut-parleur de médium/aigus [mm, po] | 32, 1-1/4 |
| Profondeur de montage inférieure du haut-parleur de médium/aigus [mm, po] | 35, 1-3/8 |
Remarque : toutes les spécifications et valeurs de performance sont sujettes à modification.
Veuillez vous rendre sur www.kicker.com pour les informations les plus récentes. Pour tirer les meilleures performances de vos nouveaux haut-parleurs KICKER, nous vous recommandons d'utiliser des accessoires et du câblage KICKER authentiques. Veuillez laisser deux semaines de rodage aux haut-parleurs afin de leur permettre d'atteindre leurs performances optimales.
Configuration du câble croisé et du câblage
Nous vous recommandons d'utiliser un câble de calibre 16 (ou plus). Les enceintes KS ont une impédance nominale de 4 ohms et fonctionnent avec tous types de sources ou d'amplificateurs conçus pour fonctionner à une charge de 4 ohms.
Assurez-vous que l'impédance de votre source ou amplificateur soit compatible avec le fonctionnement sous 4 ohms.
Raccordez les réceptacles et les bornes du câble croisé à leur connecteur et leur couleur de fil respectifs. Faites glisser le couvercle transparent sur les bornes pour éviter un court-circuit. Connectez l'entrée du câble croisé aux sorties de l'amplificateur ou de la source à l'aide des connecteurs bout-à-bout fournis. Le câble positif est celui qui comporte un isolant gris présentant un symbole « plus ». Le câble négatif comporte un isolant gris strié de noir.

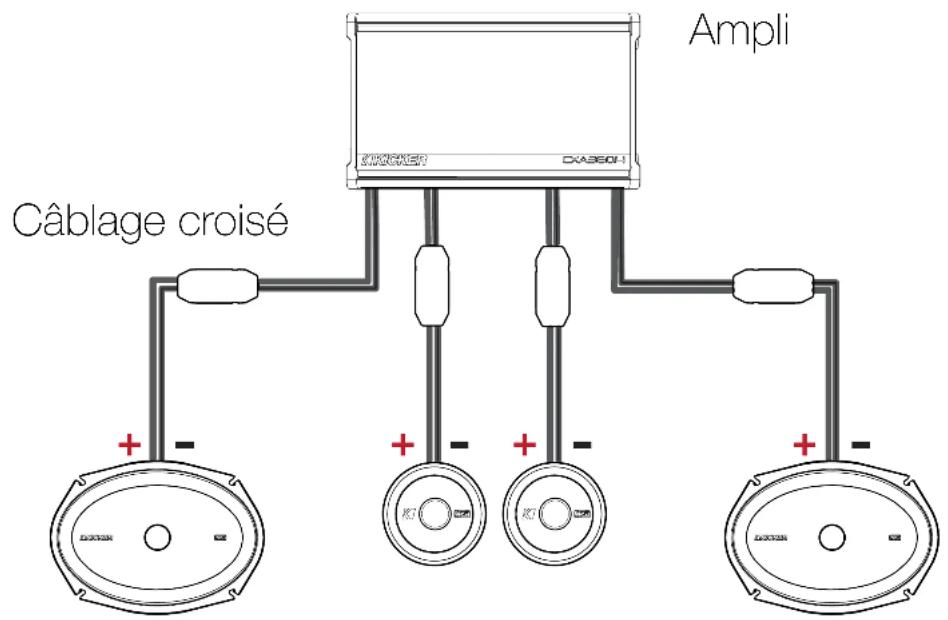

Câblage croisé
Un seul jeu de composants par voie
La reproduction en stéréo nécessite aux moins deux voies de signal amplifié.

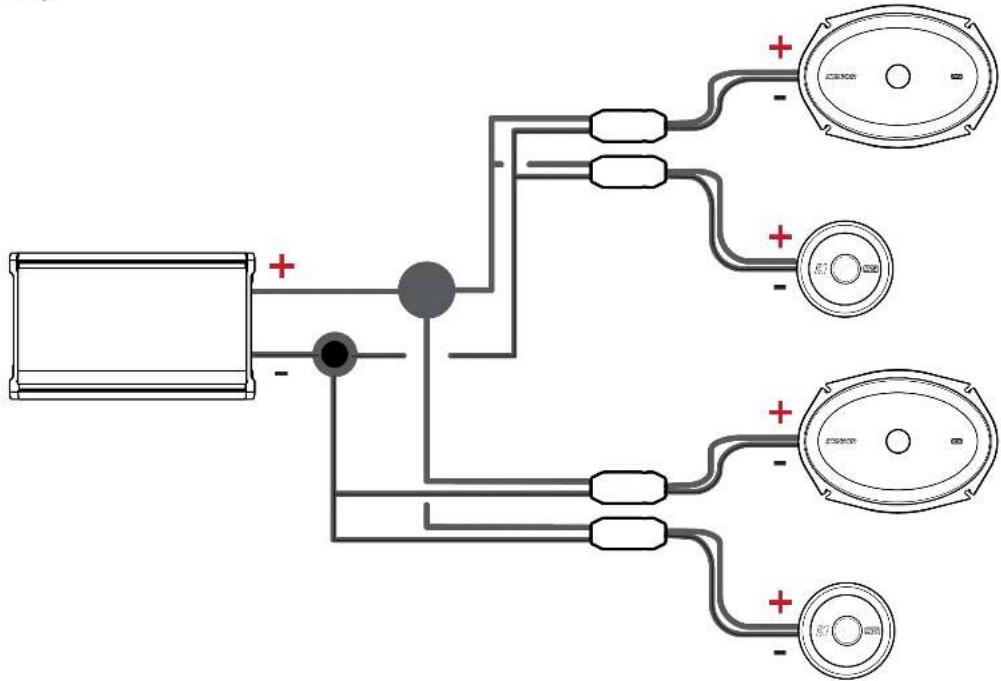

Câblage croisé
Deux jeux de composants par voie
La reproduction en stéréo nécessite aux moins deux voies de signal amplifié (une seule voie est illustrée ici).
Nécessite deux systèmes KSS complets (quatre HP de graves, quatre HP d'aigus, quatre câbles croisés)
Astuce de pro : il ne vous manque plus qu'un amplificateur KICKER KX et quelques câbles pour bénéficier d'une mise à niveau totale de votre installation, qui surpassera tout système d'origine ! Avec la gamme d'amplificateurs KICKER, il devient facile de doter votre source d'origine ou existante de basses surpuissantes. Demandez également à votre distributeur de vous parler des améliorations que constituent les caissons de graves KICKER.
Montage du câble croisé
Mettez en place le câble croisé à un emplacement facilitant l'accès au câblage. Assurez-vous que le câble croisé ne soit pas exposé à l'eau. Évitez de le placer dans la partie inférieure de la portière. Si vous devez installer le câble croisé dans la portière du véhicule, faites attention car de l'eau peut s'accumuler dans sa partie inférieure. Faites en sorte de le maintenir suffisamment haut et de le protéger de l'eau.

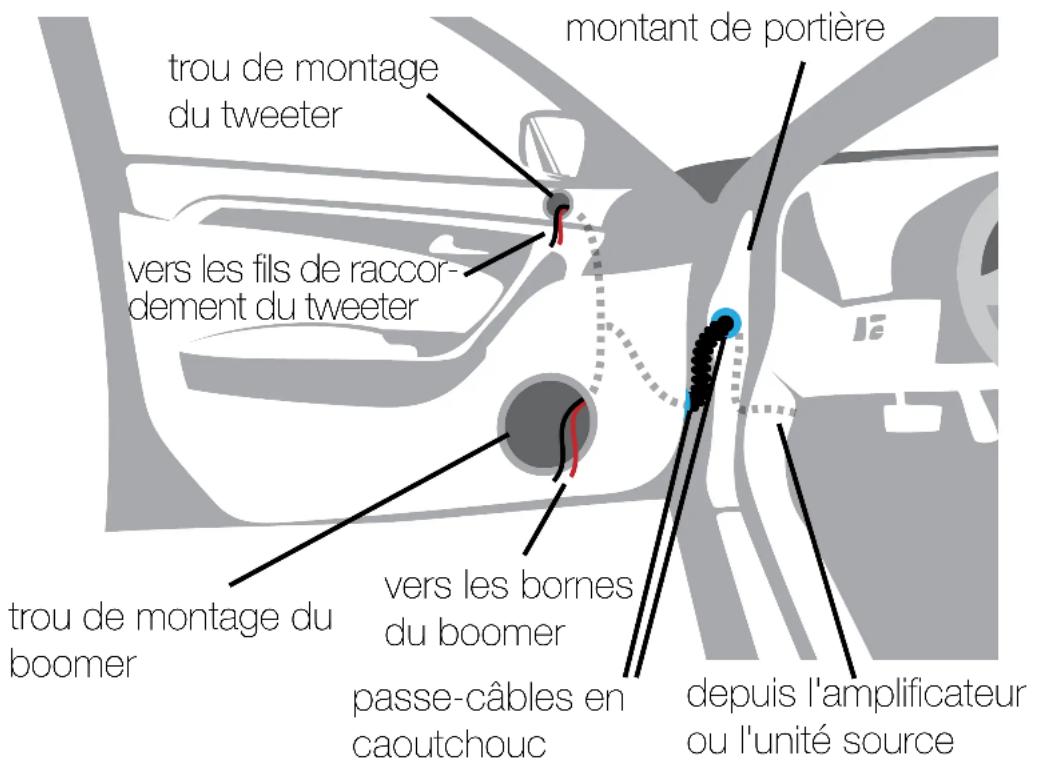

Si vous ne disposez pas de câble de haut-parleur d'usine à l'emplacement que vous souhaitez, il peut être nécessaire de faire courir le câble du haut-parleur via le montant de la portière. Le câble du haut-parleur doit être maintenu à distance des bords tranchants et éviter tout risque de pincement par la portière. Un passe-câble présent dans le montant de la portière constitue le lieu idéal pour faire courir le câble du haut-parleur. S'il n'y a pas de passe-câble et de trou d'usine, ou s'ils sont inaccessibles, vous devrez percer un trou pour faire courir le câble du haut-parleur via le montant de la portière. Faites attention à ne pas percer un autre câble ou un mécanisme de portière existant. Chaque fois qu'un câble est passé
à travers un trou, il est nécessaire d'insérer un passe-câble en plastique ou en caoutchouc pour protéger le câble des dégâts.
Montage des haut-parleurs
Les haut-parleurs KICKER KS sont conçus pour les applications à l'air libre et ils ne nécessitent pas d'enceinte étanche pour délivrer des performances optimales. Il est important que le son provenant de l'avant de l'enceinte soit isolé de celui qui rayonne à l'arrière de celle-ci. La meilleure façon d'y parvenir est de monter les haut-parleurs soit aux emplacements d'origine du véhicule, soit dans un espace semi-isolé à l'arrière (comme la plage arrière d'une voiture, derrière la banquette).
Si vous remplacez des haut-parleurs d'usine à leur emplacement d'origine, vous devrez peut-être utiliser l'adaptateur polyvalent inclus, ou modifier celui-ci pour l'adapter aux formats de vis requis. Il se peut également que vous deviez agrandir les découpes des haut-parleurs et pré-percer de nouveaux trous de vis à l'aide d'une mèche de 2,5 mm (7/64e de pouce). Les emplacements de montage personnalisés requièrent davantage de travail et de préparation. Assurez-vous que le haut-parleur n'interfère pas avec les mécanismes d'ouverture et de fermeture de la portière et du coffre, et que les vis fournies ne transpercent pas le réservoir de carburant ou le câblage, ni n'interfèrent avec toute autre pièce mécanique positionnée sous la surface de montage. Descendez les vitres tout en bas, puis remontez-les en position maximale.
Si les emplacements de découpe des haut-parleurs vous obligent à couper du métal, évitez les structures et renforts métalliques. Si le corps et la garniture de la portière ne supportent pas le poids de l'enceinte, un anneau de renfort optionnel (pièce de bois mince ou panneau de fibres de densité moyenne) peut être fixé ou collé sur le corps de la portière.
L'adaptateur multi-supports permet d'installer les haut-parleurs KSS aux emplacements d'origine ou à des emplacements personnalisés. Il se peut que vous deviez découper des composants ou modifier l'adaptateur en fonction de votre véhicule ou application. Pour certaines applications, l'adaptateur se fixe sur le panneau de montage d'un seul côté. Pour que la partie clipsée de l'adaptateur soit plus fermement serrée, l'usage de l'amortisseur en mousse peut être nécessaire.

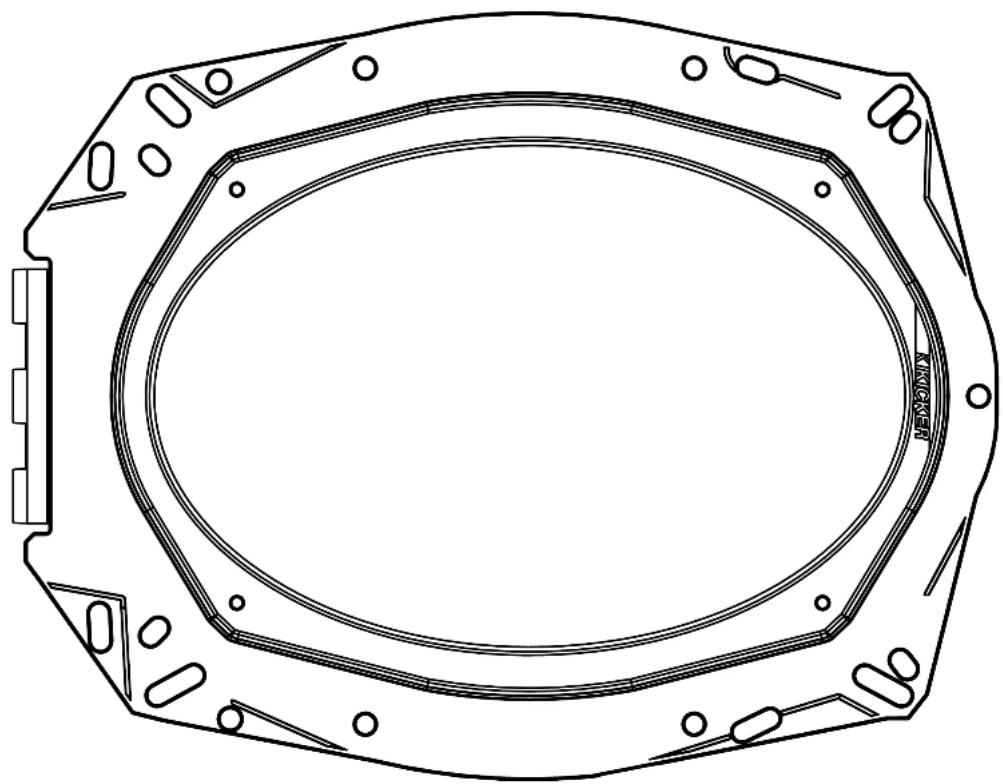

ADAPTATEUR KS69

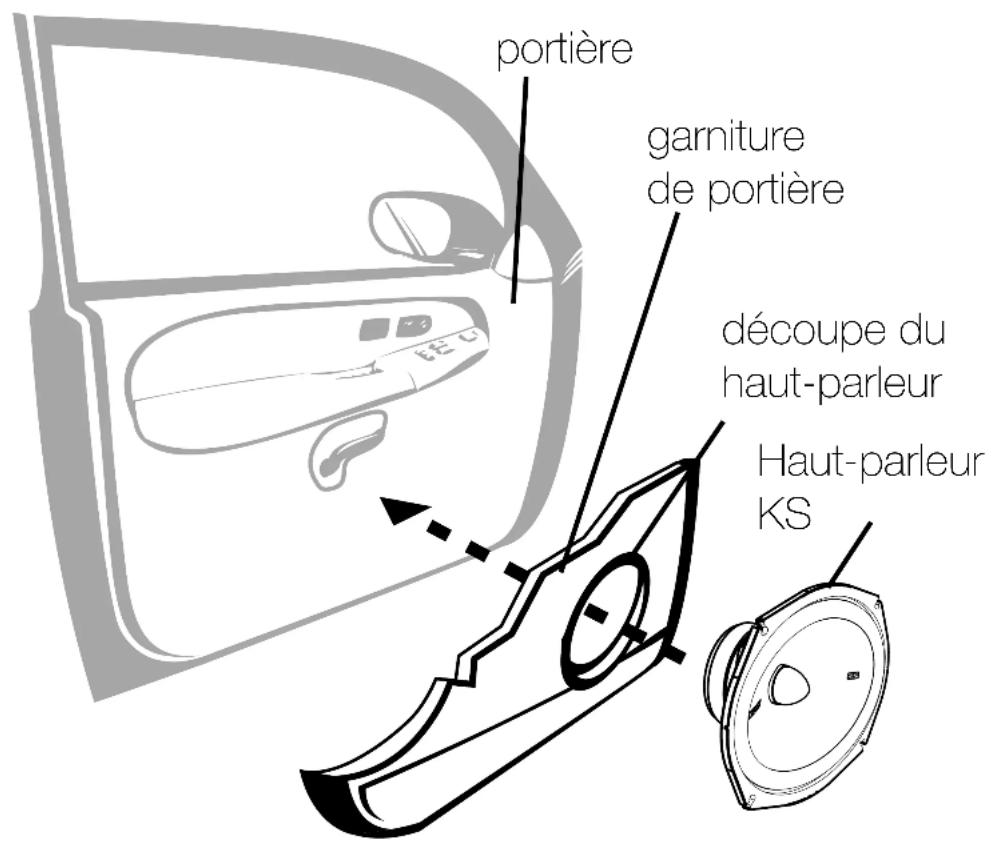

Fixez l'enceinte à l'emplacement souhaité

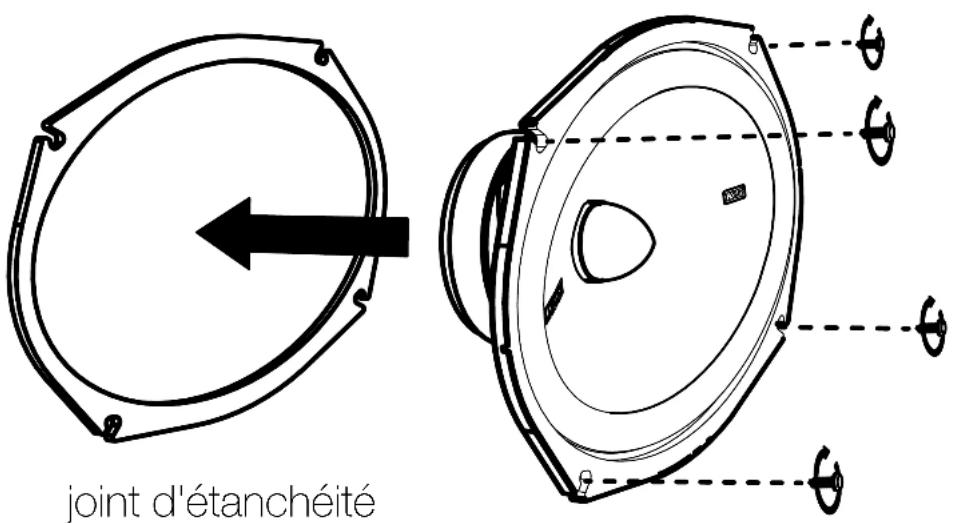

joint d'étanchéité arrière (optionnel)
Montage du HP de médium/aigus

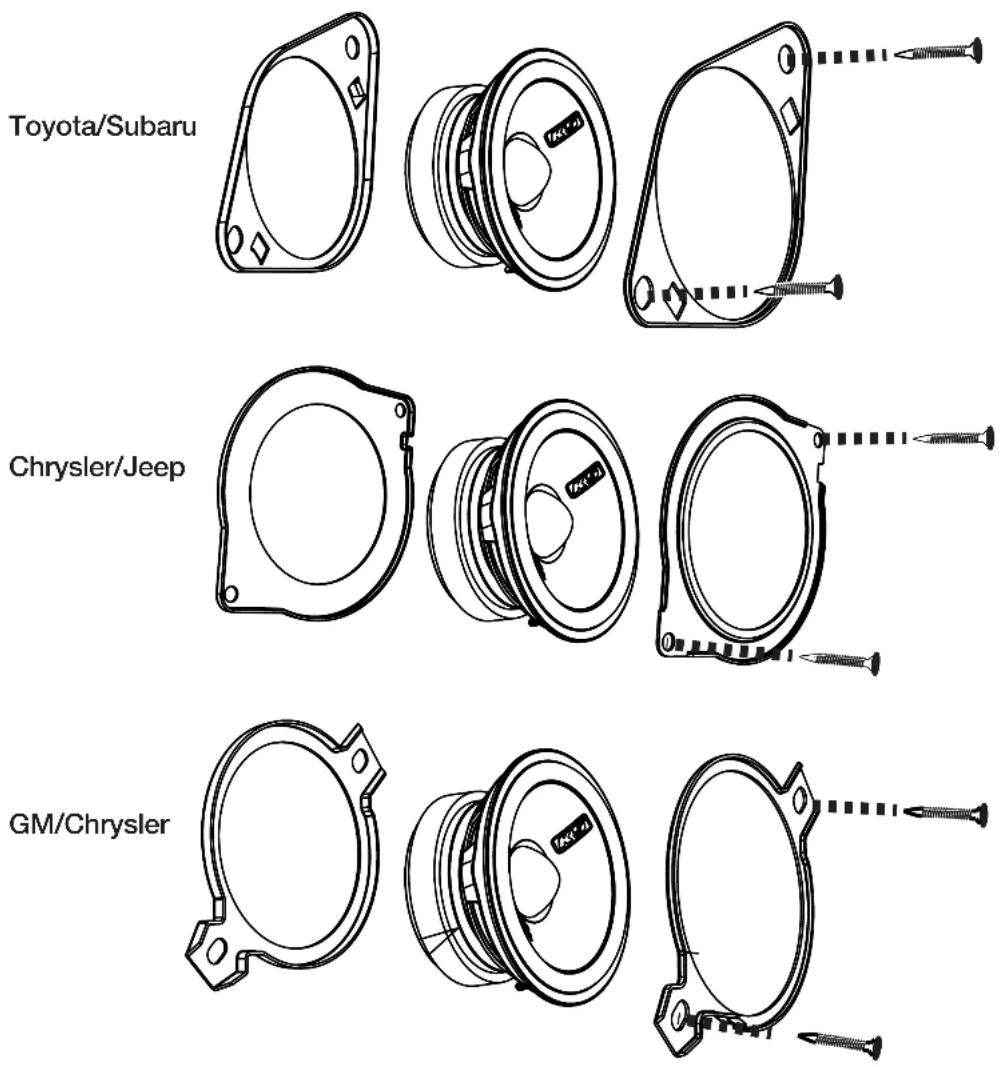

Le haut-parleur de médium/aigus est encastré et peut être installé à l'aide de l'un des adaptateurs inclus : Toyota/Subaru, Chrysler/Jeep, GM/CHRYSLER. Choisissez un emplacement plane muni d'un espace à l'arrière de la garniture afin d'accueillir la structure du moteur et le HP d'aigus. Après avoir vérifié les dégagements, découpez un trou de montage de 44 mm (1-3/4 de pouce) de diamètre dans la garniture. Si vous utilisez un adaptateur, positionnez la bride de celui-ci contre la surface. Faites passer le fil à travers la bride de l'adaptateur et le trou de la garniture. Fixez le haut-parleur en serrant les vis fournies à travers le support de l'adaptateur, le HP d'aigus et la bride de l'adaptateur.
bride dispositif de retenue
Übersicht ....35
Spezifikationen 36
Pour connaître les procédures propres à la politique de garantie de votre pays, contactez votre revondour ou distributour International KICKER.
L'expression "carburant pour vivre plein pot" fait référence au dynamisme de la marque KICKER d'équipements audio pour véhicules et a pour but d'encourager nos clients à faire le maximum ("vivre plein pot") dans tous les aspects de leur vie. Les haut-parleurs et amplificateurs KICKER sont les meilleurs dans le domaine des équipements audio et représentent donc pour nos client le "carburant pour vivre plein pot" dans l'aspect "installation audio de véhicule" de leur vie. Nous encourageons tous nos clients à respecter toutes les lois et réglementations locales relatives aux niveaux sonores acceptables à l'extérieur des véhicules.
P.O. Box 459
Stillwater, Oklahoma 74076
USA
(405) 624 8510
