Los altavoces KICKER KS ofrecen una excelente mejora para el sistema de sonido de fábrica de su vehículo proporcionando un fantástico sonido de gama completa ¡a un precio increíble! Ya sea que monte los altavoces KS en una ubicación de fábrica o que personalice su instalación, su diseño de alta eficiencia significa que requiere menos potencia para reproducir su música, mientras que el uso de materiales y técnicas de construcción avanzadas garantiza un desempeño óptimo en los años venideros. Diseñado para todo tipo de aplicaciones sin sacrificar la calidad del sonido ni la estética, esperamos que tenga la oportunidad de combinar estos nuevos y mejorados componentes audiófilos con los novedosos amplificadores inteligentes KEY y un sub KICKER ¡para una experiencia de audio inolvidable!

Especificaciones

Woofer [in, mm] 6 x 9, 160 x 230
Midrange/Tweeter [in, mm] 2,75, 70
Impedancia nominal [Ω] 4
Manejo de potencia máxima [Watts] 200
Potencia recomendada para el amplificador [Watts RMS]	15-100
Sensibilidad [1 W, 1 m] 92
Respuesta de frecuencia [Hz] 30-20k
Material del imán del Midrange/Tweeter Ferrita
Material del cono del Midrange/Tweeter Papel compuesto(Papel tratado)
Material envolvente del Midrange/Tweeter Paño tratado conprotección UV
Material del cono del Woofer Polipropileno
Material envolvente del Woofer	Santoprene
Diámetro del orificio de montaje del Woofer [in, mm]	5-11/16 x 8-7/16
Profundidad del montaje superior del Woofer [in, mm]	2-15/16, 75
Profundidad del montaje inferior del Woofer [in, mm]	3-3/16, 81
Diámetro del orificio de montaje del Midrange/Tweeter [in, mm]	2-3/8, 61
Profundidad del montaje superior del Midrange/Tweeter [in, mm]	1-1/4, 32
Profundidad del montaje inferior del Midrange/Tweeter [in, mm]	1-3/8, 35

Nota: Todas las especificaciones y cifras de rendimiento están sujetas a cambio. Visite www.kicker.com para encontrar la información más reciente. Para obtener el mejor desempeño de sus nuevos altavoces KICKER, le recomendamos usar accesorios y cables KICKER. Espere dos semanas para que los altavoces se adapten y alcancen su desempeño óptimo.

Configuración del crossover y del cableado

Recomendamos usar cable calibre 16 (o mayor). Los altavoces KS tienen una clasificación de 4 ohmios y funcionan con cualquier unidad fuente o amplificador diseñado para operar a una carga de 4 ohmios. Asegúrese de que su unidad fuente o amplificador esté clasificado para operación a 4 ohmios.

Conecte las terminales y receptáculos del crossover a su respectivo conector y color del cable. Deslice la cubierta transparente sobre las terminales para evitar un corto circuito. Conecte la entrada del crossover a las salidas de la unidad principal o amplificador usando los conectores de tope suministrados. El cable positivo es el que tiene aislante gris y está etiquetado con un símbolo de "más". El cable negativo tiene aislante gris con una raya negra.

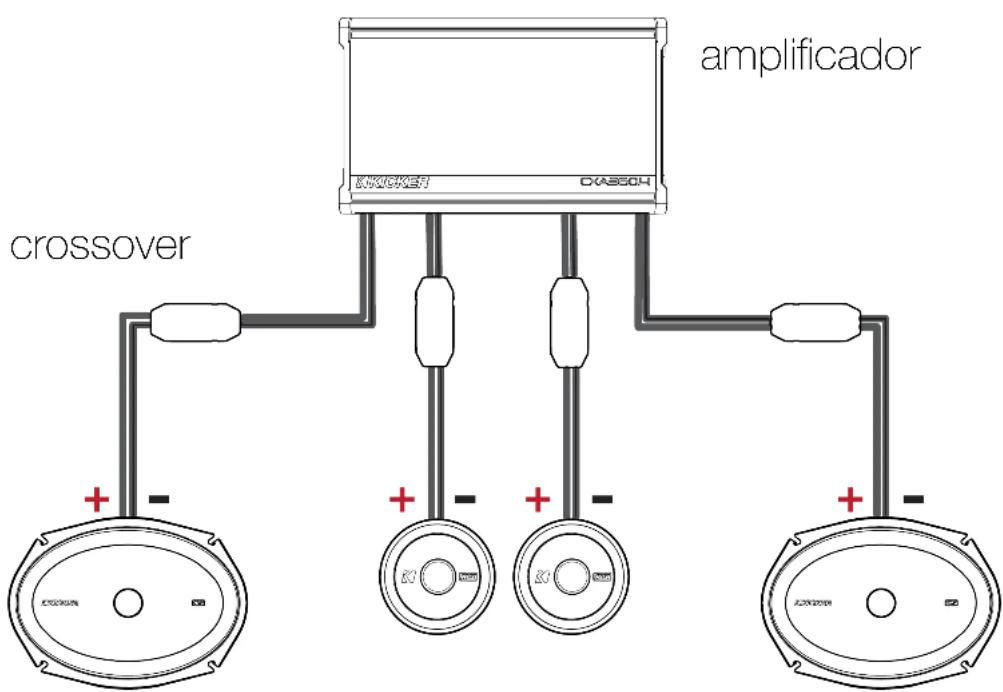

Cableado del crossover

Un set de componentes por canal

Se necesitan al menos dos canales del amplificador para la operación estéreo

amplificador crossover OKRICKER OXASSOH

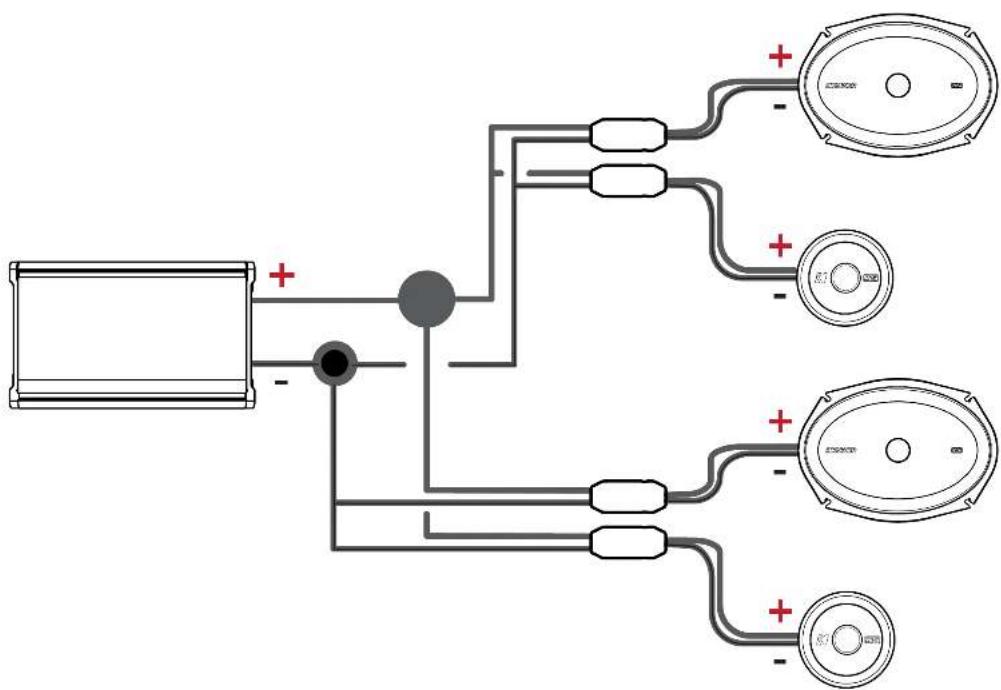

Cableado del crossover

Dos juegos de componentes por canal

Se necesitan al menos dos canales del amplificador para la operación estéreo (solo se muestra un canal)

Requiere dos sistemas KSS completos (cuatro woofers, cuatro tweeters, cuatro crossovers)

Consejo de profesionales: ¡Está a solo un amplificador KICKER KX y unos cuantos cables de tener una actualización completa de sistema que controlará cualquier equipo de fábrica! La línea de amplificadores KICKER facilita la actualización para obtener bajos sólidos con su unidad fuente existente u original. De igual forma, pregunte a su vendedor sobre las mejoras en Subwoofer KICKER.

Montaje del crossover

Instale el crossover en una ubicación que sea de fácil acceso para su conexión. Asegúrese de que el crossover no esté expuesto al agua. La parte inferior del automóvil no es una buena ubicación. Si debe instalar el crossover en la puerta del automóvil, tenga cuidado ya que el agua puede acumularse en la parte inferior de la puerta. Mantenga el crossover en un sitio alto de la puerta y protegido del agua.

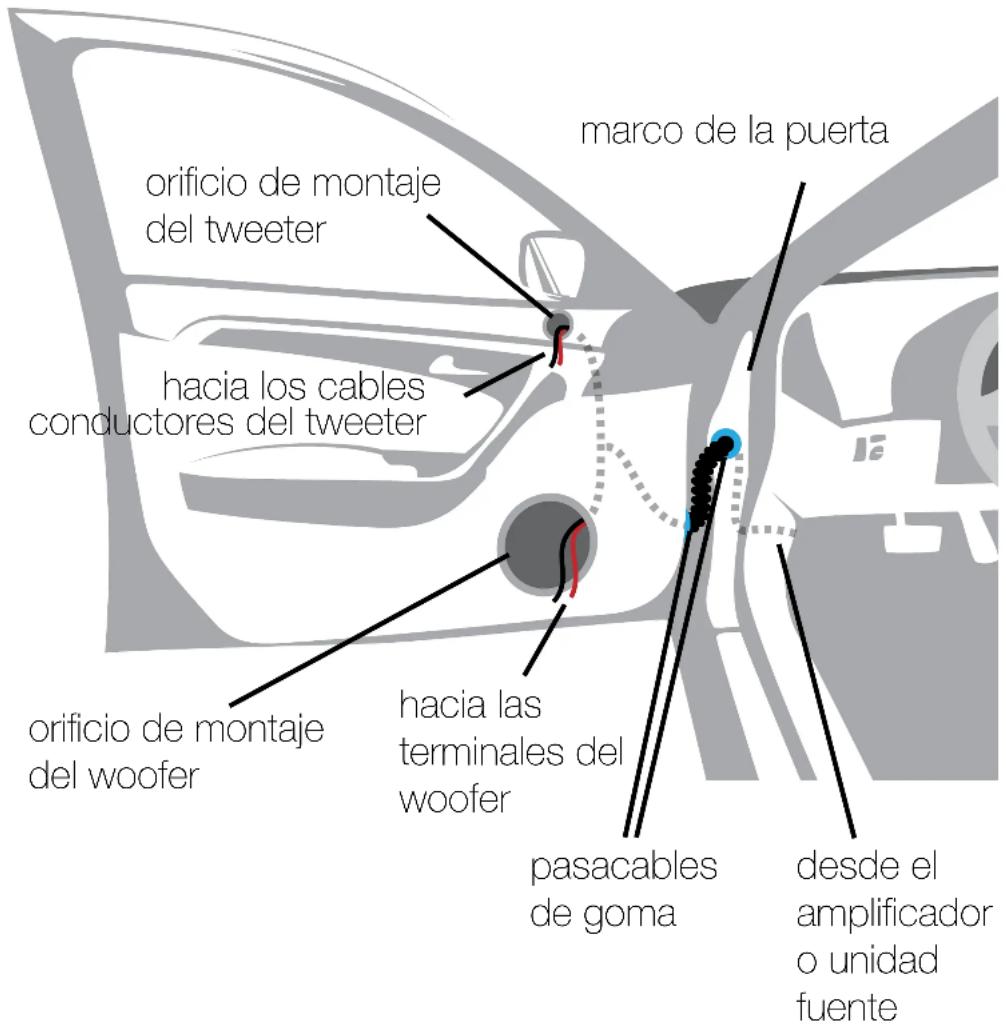

marco de la puerta orificio de montaje del tweeter hacia los cables conductores del tweeter orificio de montaje del woofer hacia las terminales del woofer pasacables de goma desde el amplificador o unidad fuente

Si el cableado de fábrica del altavoz no está disponible en la ubicación deseada, podría ser necesario instalar el cable del altavoz a través del marco de la puerta. El cable del altavoz debe mantenerse alejado de bordes afilados y evitar la posibilidad de que quede atrapado por la puerta. Un pasacables preexistente en el montante de la puerta es el lugar ideal para deslizar el cable. Si no existen un pasacables u orificio de fábrica o estos son inaccesibles, debe perforar un orificio para

deslizar el cable del altavoz a través del marco de la puerta. Tenga cuidado de no perforar otros cables o mecanismos existentes de la puerta. Siempre que se deslice un cable por un orificio, es necesario insertar un pasacables de goma o plástico para proteger el cable de daños.

Montaje del altavoz

Los altavoces KS KICKER están diseñados para aplicaciones con aire libre y no requieren de una carcasa sellada para su óptimo desempeño. Es importante aislar el sonido que proviene de la parte frontal del altavoz del sonido que irradia la parte trasera del altavoz. Esto puede conseguirse fácilmente montando los altavoces en las ubicaciones de fábrica del vehículo o en una ubicación con una cámara posterior semiaislada (como la cubierta trasera de un vehículo detrás de los asientos traseros).

Si está reemplazando los altavoces de fábrica en sus ubicaciones originales, es probable que necesite utilizar un adaptador multipropósito, o modificarlo de manera que se adapte a sus configuraciones específicas de tornillos. También es posible que deba ampliar la aberturas del altavoz y perforar nuevos orificios para tornillos usando una broca de 7/64" (2,5 mm). Ubicaciones de montaje personalizadas requerirán de más preparación y trabajo. Asegúrese de que el altavoz no interferirá con los mecanismos de apertura y cierre de la cajuela y las puertas y que los tornillos insertados no perforarán el cableado ni interferirán con alguna otra pieza mecánica en la parte inferior de la superficie de montaje. Suba y baje completamente las ventanas.

Si las ubicaciones de las aberturas del altavoz requieren que corte metal, evite las estructuras metálicas y los soportes. Si el cuerpo de la puerta y el panel no pueden soportar el peso del altavoz, un aro de refuerzo opcional (una pieza delgada de madera o panel de fibra de densidad media) puede ser sujetado o adherido al cuerpo de la puerta.

El adaptador con multisoporte ayudará a acomodar los altavoces KSS en las ubicaciones de fábrica o personalizadas. Es posible que deba recortar piezas o modificar de alguna otra forma el adaptador para adaptarlo a su vehículo o aplicación. Para algunas aplicaciones, el adaptador se engancha al tablero de montaje en un extremo. Podría ser necesario utilizar amortiguador en espuma para reforzar el montaje en el extremo donde está enganchado el adaptador.

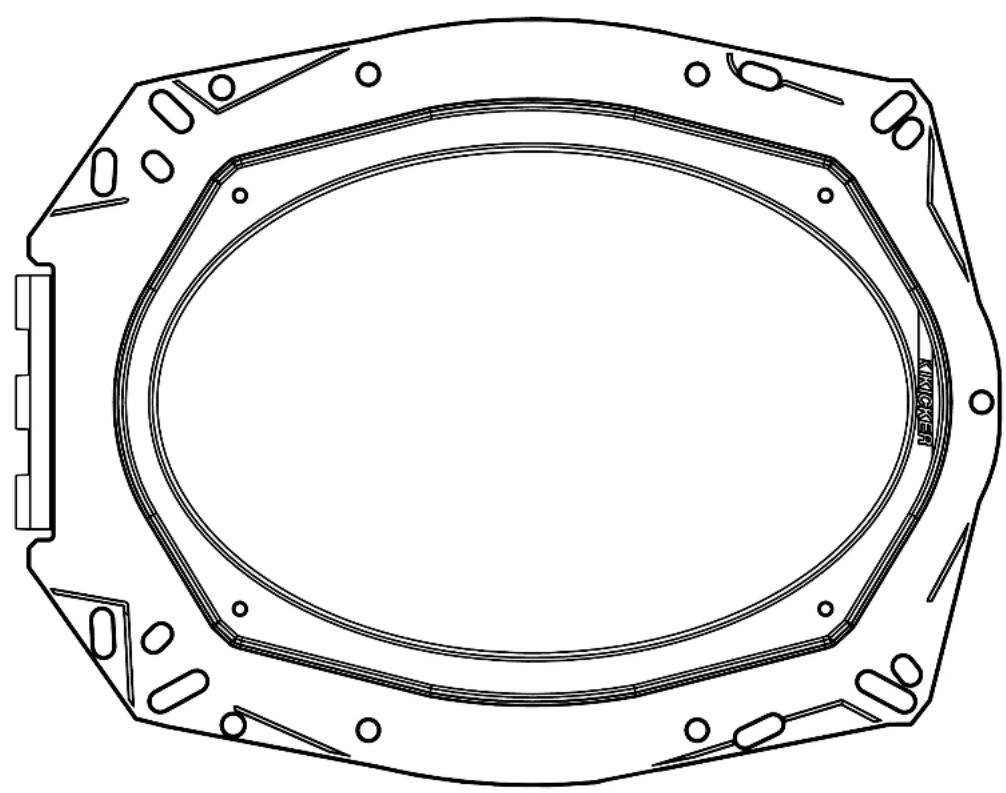

ADAPTADOR KS69

Fije el altavoz en la ubicación deseada

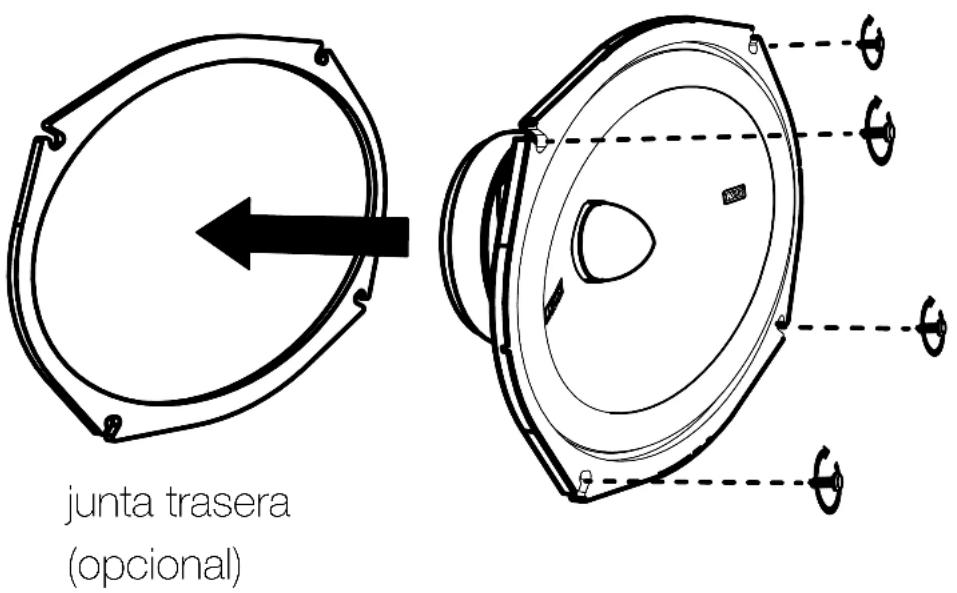

junta trasera (opcional)

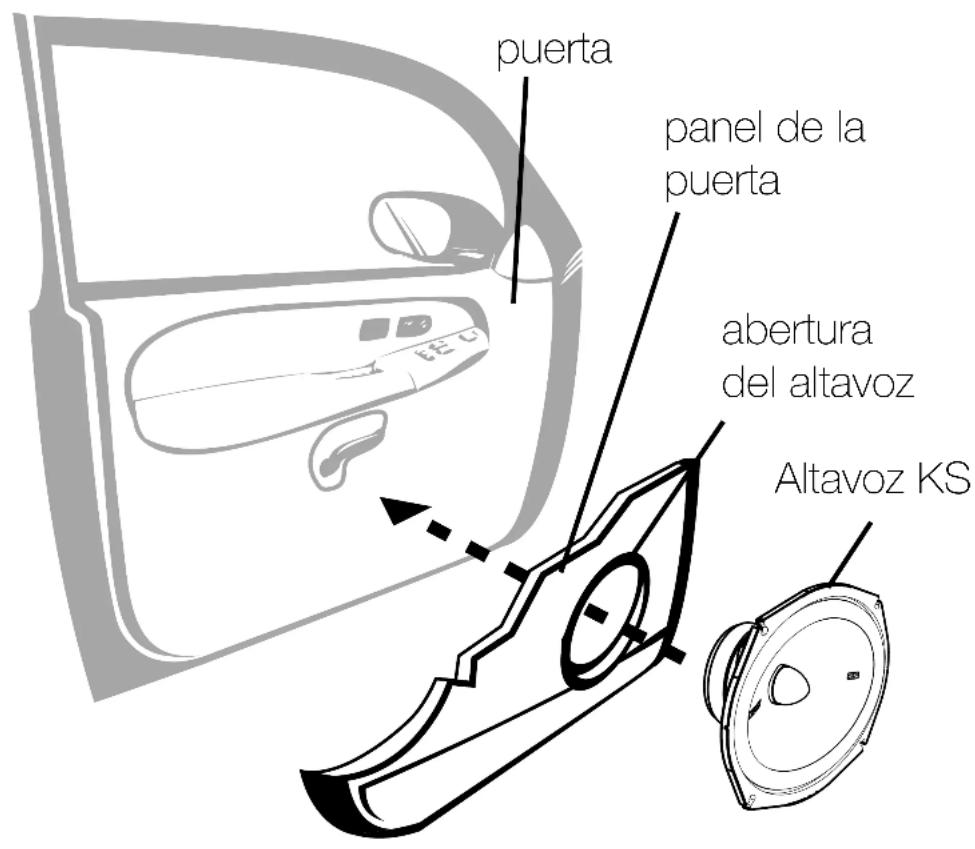

puerta panel de la puerta abertura del altavoz Altavoz KS

Montaje de Midrange/Tweeter

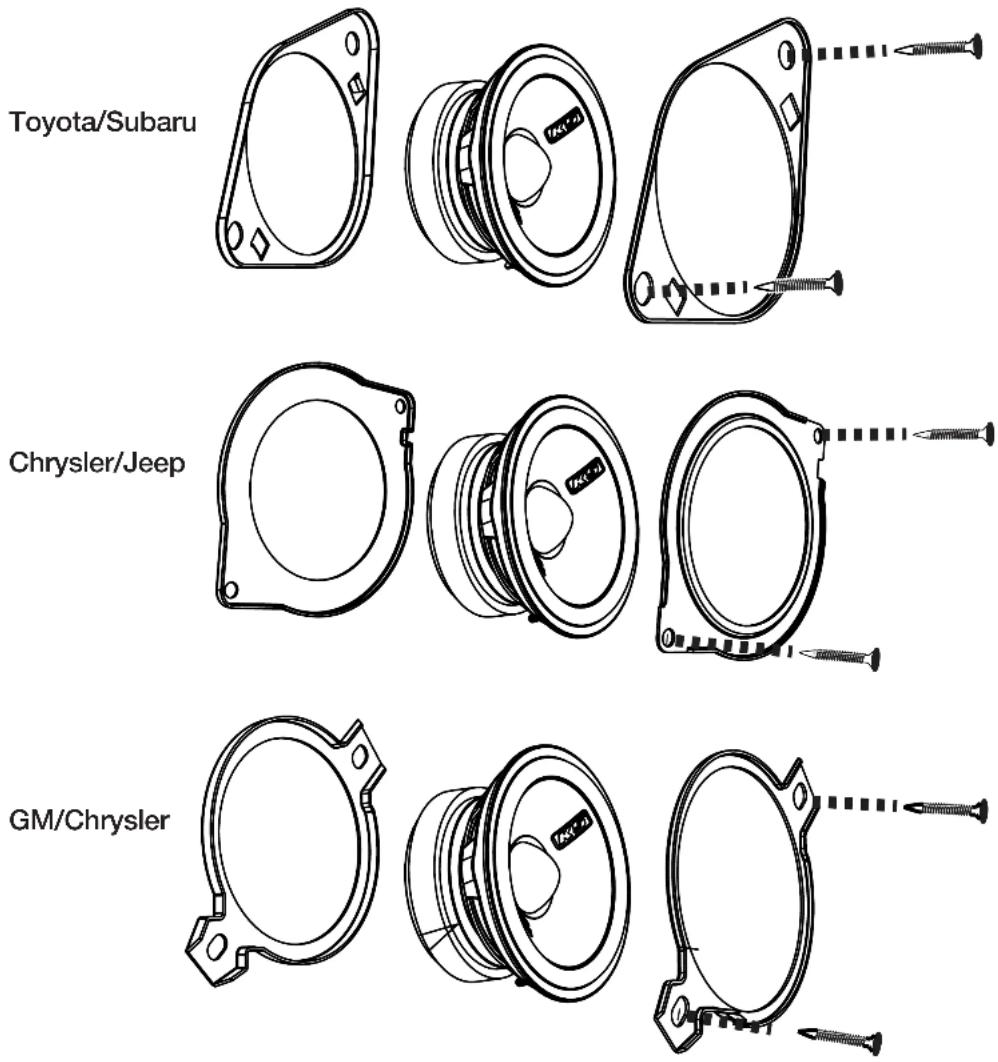

El midrange/tweeter se monta al ras y puede ser instalado utilizando uno de los siguientes ensambles adaptadores incluidos: Toyota/Subaru, Chrysler/Jeep, GM/CHRYSLER. Elija una ubicación en el tablero con espacio detrás del tablero donde quede lugar para la estructura del motor y el tweeter. Después de verificar los espacios, corte un orificio de montaje de 1-3/4" (44 mm) de diámetro en el panel. Si usa un adaptador, coloque la brida de adaptación contra la superficie. Pase el cable a través de la brida del adaptación y el orificio en el tablero. Fije el conductor enroscando los tornillos suministrados a través del retenedor-adaptador, tweeter y la brida del adaptador.

brida retenedor
