BEDIENUNGSANLEITUNG 51KSS269 KICKER

Owner's Manual Manual del Propietario Manuel d'utilisatio Benutzerhandbuch

KSS269 Components

Altavoz Componentes KS KS Komponenten-System Haut-parleurs Composants KS

select language

Konfiguration der Frequenzweiche und Verkabelung ....37

Frequenzweichen-Montage......39

Montage der Lautsprecher......40

Montage Mitteltöner/Hochtöner. 43

WICHTIGER SICHERHEITSHINWEIS

LÄNGERER DAUERBETRIEB EINES VERSTÄRKERS, LAUTSPRECHERS ODER SUBWOOFERS IN VERZERRTER, BESCHNITTENER ODER ÜBERSTEUERTER FORM KANN ZU EINER ÜBERHITZUNG IHRES AUDIOSYSTEMS FÜHREN, DAS MÖGLICHERWEISE FEUER FÄNGT UND ZU SCHWEREN SCHÄDEN AN IHREN KOMPONENTEN UND/ODER IHREM FAHRZEUG FÜHRT. VERSTÄRKER BENÖTIGEN BIS ZU 10 CM (4 ZOLL) OFFENE BELÜFTUNG. SUBWOOFER SOLLTEN MIT EINEM ABSTAND VON MINDESTENS 2,5 CM (1 ZOLL) ZWISCHEN DER VORDERSEITE DES LAUTSPRECHERS UND EINER OBERFLÄCHE MONTIERT WERDEN. KICKER-PRODUKTE SIND IN DER LAGE, SCHALLPEGEL ZU ERZEUGEN, DIE IHR GEHÖR DAUERHAFT SCHÄDIGEN KÖNNEN! WENN SIE EIN SYSTEM AUF EINEN PEGEL AUFDREHEN, DER HÖRBARE VERZERRUNGEN AUFWEIST, SCHADET DIES IHREN OHREN MEHR ALS WENN SIE EIN UNVERZERRTES SYSTEM MIT DERSELBEN LAUTSTÄRKE HÖREN. DIE SCHMERZGRENZE IST IMMER EIN INDIKATOR DAFÜR, DASS DER SCHALLPEGEL ZU LAUT IST UND IHR GEHÖR DAUERHAFT SCHÄDIGEN KANN. BITTE BENUTZEN SIE BEIM EINSTELLEN DER LAUTSTÄRKE IHREN GESUNDEN MENSCHENVERSTAND.

Die KICKER KS-Lautsprecher eignen sich hervorragend als Upgrade für das werksseitige Soundsystem Ihres Fahrzeugs und liefern einen großartigen Full-Range-Sound zu einem sensationellen Preis! Ganz gleich, ob Sie die KS-Lautsprecher werkseitig einbauen lassen oder Ihre Anlage individuell anpassen, ihr hocheffizientes Design sorgt dafür, dass weniger Strom für die Musikwiedergabe benötigt wird, während die von uns verwendeten fortschrittlichen Materialien und Konstruktionstechniken eine optimale Leistung über Jahre hinweg gewährleisten. Diese Lautsprecher sind für vielseitige Anwendungen konzipiert, ohne dass sie auf Klangqualität oder Ästhetik verzichten müssen. Und damit Sie ein unvergessliches Klangerlebnis erleben können, empfehlen wir Ihnen, diese neuen, verbesserten audiophilen Komponenten mit unseren brandneuen KEY Smart Amplifiern und einem KICKER Subwoofer zu kombinieren!

Spezifikationen

KS Component Lautsprecher KSS269

Subwoofer [Zoll / mm] 6x9 / 160x230
Mitteltöner/Hochtöner [Zoll / mm] 2,75 / 70
Nennimpedanz [Ω] 4
Spitzenbelastbarkeit [Walt] 200
Empfohlene Verstärkerleistung [Watt RMS] 15 bis 100
Empfindlichkeit [1W, 1m] 92
Frequenzgang [Hz] 30 bis 20.000
Material des Mitteltöner-/Hochtöner-Magneten Ferrit
Material des Mitteltöner-/Hochtöner-Konus Kompositpapier
Umgebungsmaterial des Mitteltöners/Hochtöners UV-behandelter Stoff
Material der Subwoofer-Membran Polyproplen
Umgebungsmaterial des Subwoofer	Santopren
Montagebohrung für Subwoofer Durchmesser [Zoll, mm]	5-11/16x8-7/16
Tiefe der Subwoofer-Montage oben [Zoll, mm]	2-15/16, 75
Tiefe der Subwoofer-Montage unten [Zoll, mm]	3-3/16, 81
Montagebohrung Mitteltöner/Hochtöner Durchmesser [Zoll, mm]	2-3/8, 61
Tiefe der Mitteltöner-/Hochtöner-Montage oben [Zoll, mm]	1-1/4, 32
Tiefe der Mitteltöner-/Hochtöner-Montage unten [Zoll, mm]	1-3/8, 35

Hinweis: Alle Spezifikationen und Leistungsangaben können sich ändern. Die aktuellsten Informationen finden Sie auf www.kicker.com. Um die beste Leistung aus Ihren neuen KICKER-Lautsprechern herauszuholen, empfehlen wir die Verwendung von Original-KICKER-Zubehör und -Kabeln. Damit die Lautsprecher ihre optimale Leistung erreichen, sollten Sie eine Einspielzeit von zwei Wochen einplanen.

Konfiguration der Frequenzweiche und Verkabelung

Wir empfehlen die Verwendung von Draht mit einer Stärke von 16 (oder mehr). Die KS-Lautsprecher sind für 4 Ohm ausgelegt und funktionieren mit jedem Quellgerät oder Verstärker, der für den Betrieb an einer 4-Ohm-Last ausgelegt ist. Vergewissern Sie sich, dass Ihr Quellgerät oder Verstärker für den 4-Ohm-Betrieb ausgelegt ist.

Verbinden Sie die Frequenzweichenanschlüsse und -buchsen mit den entsprechenden Steckern und Kabelfarben. Schieben Sie die durchsichtige Abdeckung über die Anschlüsse, um einen Kurzschluss zu verhindern. Verbinden Sie den Eingang der Frequenzweiche mit den Ausgängen des Hauptgeräts oder Verstärkers über die mitgelieferten Steckverbinder. Der Pluspol hat eine graue Isolierung und ist mit einem Plus-Symbol gekennzeichnet. Der Minuspol hat eine graue Isolierung mit einem schwarzen Streifen.

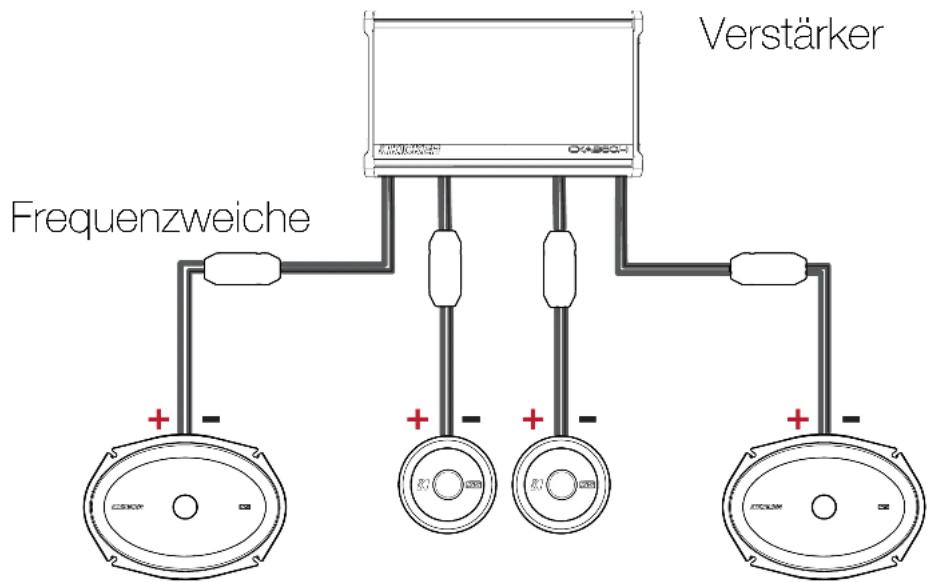

Frequenzweichen-Verkabelung

Ein Komponentensatz pro Kanal

Für den Stereobetrieb werden mindestens zwei Verstärkerkanäle benötigt.

Verstärker Frequenzweiche + - + - + - + -

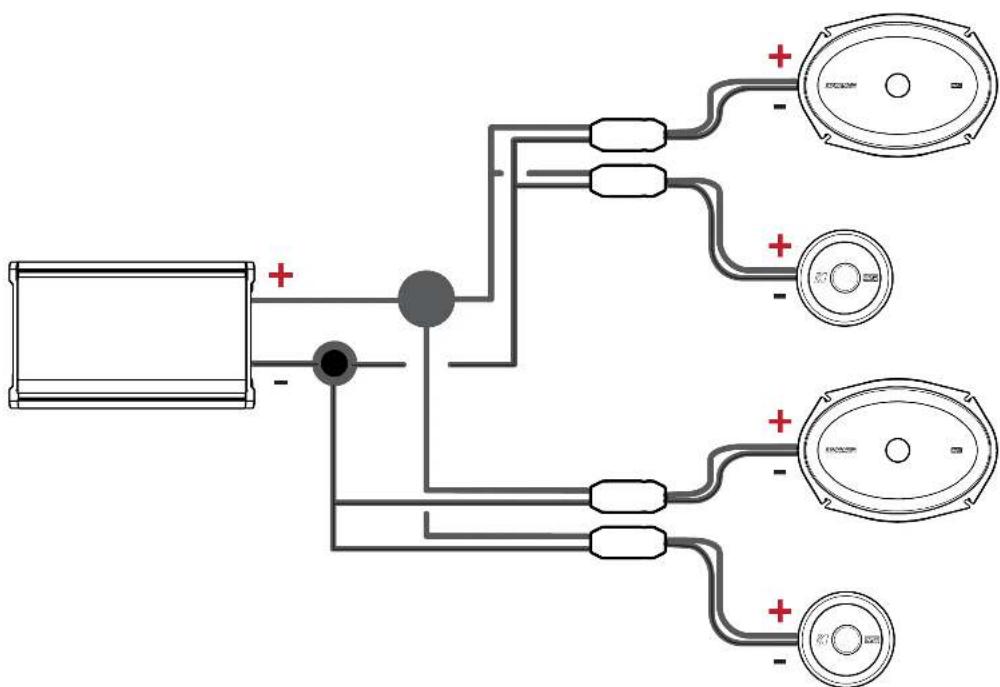

Frequenzweichen-Verkabelung

Zwei Komponentensätze pro Kanal

Für den Stereobetrieb werden mindestens zwei

Verstärkerkanäle benötigt (nur ein Kanal wird angezeigt).

Erfordert zwei komplette KSS-Systeme (vier

Profi-Tipp: Ein KICKER KX-Verstärker und ein paar Kabel genügen, um ein komplettes System-Upgrade zu realisieren, das jedes Werkssystem in den Schatten stellt! Mit den Verstärkern der KICKER-Produktreihe können Sie Ihr vorhandenes oder serienmäßiges Quellgerät problemlos auf solide Bässe aufrüsten. Fragen Sie Ihren Händler auch nach KICKER Subwoofer-Upgrades.

Frequenzweichen-Montage

Montieren Sie die Frequenzweiche an einem Ort, der für die Verkabelung leicht zugänglich ist. Achten Sie darauf, dass die Frequenzweiche nicht mit Wasser in Berührung kommt. Der untere Bereich der Autotür ist dafür nicht geeignet. Wenn Sie die Frequenzweiche in der Autotür montieren müssen, sollten Sie vorsichtig sein, da sich unten in der Tür Wasser ansammeln kann. Bringen Sie die Frequenzweiche möglichst hoch in der Tür und vor Wasser geschützt an.

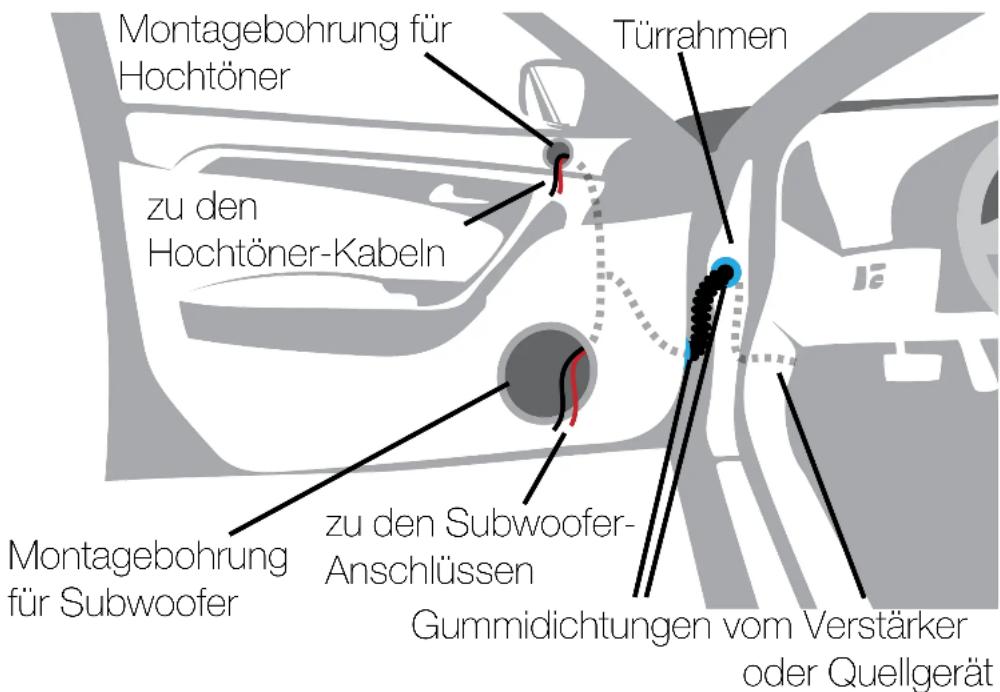

Montagebohrung für Hochtöner zu den Hochtöner-Kabeln Türrahmen Montagebohrung für Subwoofer zu den Subwoofer- Anschlüssen Gummidichtungen vom Verstärker oder Quellgerät

Wenn die werkseitige Verkabelung der Lautsprecher an der gewünschten Stelle nicht vorhanden ist, kann es erforderlich sein, das Lautsprecherkabel durch den Türrahmen zu führen. Das Lautsprecherkabel sollte von scharfen Kanten ferngehalten werden, damit es nicht von der Tür eingeklemmt werden kann. Für die Verlegung des Lautsprecherkabels bietet sich eine vorhandene Tülle im Türrahmen an. Wenn das werkseitige Loch und die Tülle nicht vorhanden oder unzugänglich sind, müssen Sie ein Loch bohren, um das Lautsprecherkabel durch den Türrahmen zu führen. Achten Sie darauf, dass Sie nicht in andere Leitungen oder vorhandene Türmechanismen bohren. Immer wenn ein Kabel durch ein Loch geführt wird, muss eine Gummi- oder Kunststofftülle eingesetzt werden, um das Kabel vor Beschädigungen zu schützen.

Montage der Lautsprecher

Die KICKER KS-Lautsprecher sind für Freiluftanwendungen konzipiert und benötigen daher kein geschlossenes Gehäuse, um optimale Leistungen zu erbringen. Es ist wichtig, den Sound, der von der Vorderseite des Lautsprechers kommt, von dem Sound zu isolieren, der von der Rückseite des Lautsprechers abgestrahlt wird. Dies lässt sich am einfachsten erreichen, indem Sie die Lautsprecher an den werksseitigen Stellen des Fahrzeugs oder an einem Ort mit einem halb isolierten hinteren Raum (z. B. auf der Rückbank eines Autos hinter den Rücksitzen) montieren.

Wenn Sie die Werkslautsprecher an ihrem ursprünglichen Platz ersetzen, müssen Sie möglicherweise den mitgelieferten Mehrzweckadapter verwenden oder ihn so modifizieren, dass er zu den von Ihnen benötigten Schraubenmustern passt. Möglicherweise müssen Sie auch die Lautsprecherausschnitte vergrößem und neue Schraubenlöcher mit einem 7/64-Zoll-Bit (2,5 mm) vorbohren. Individuelle Montageorte erfordern mehr Vorbereitung und Arbeit. Vergewissern Sie sich, dass der Lautsprecher die Öffnungs- und Schließmechanismen des Kofferraums und der Türen nicht beeinträchtigt und dass die beiliegenden Schrauben den Kraftstofftank nicht durchbohren, die Verkabelung nicht durchstoßen und keine anderen mechanischen Teile auf der Unterseite der Montagefläche beeinträchtigen können. Fahren Sie die Fenster ganz herunter und wieder hoch.

Wenn Sie für die Aussparungen der Lautsprecher Metall schneiden müssen, vermeiden Sie strukturelles Metall und Verstrebungen. Wenn der Türkorpus und die Verkleidung das Gewicht des Lautsprechers nicht tragen können, sollte ein optionaler Verstärkungsring (ein dünnes Holzstück oder eine mitteldichte Faserplatte) am Türkorpus befestigt oder aufgeklebt werden.

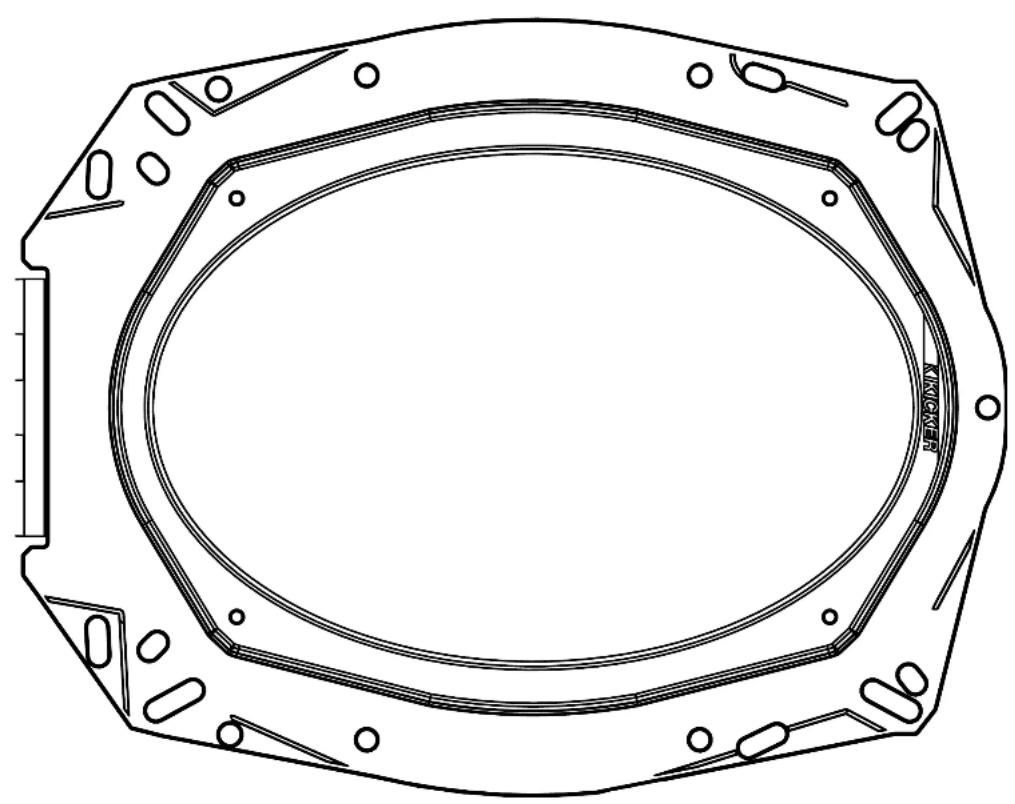

Der Multi-Bracket-Adapter hilft bei der Unterbringung der KSS-Lautsprecher an werkseitigen oder maßgefertigten Stellen. Möglicherweise müssen Sie Teile abschneiden oder den Adapter anderweitig modifizieren, um ihn an Ihr Fahrzeug oder Ihre Anwendung anzupassen. Bei einigen Anwendungen wird der Adapter auf einer Seite an der Montageplatte befestigt. Es kann notwendig sein, den Schaumstoffdämpfer zu verwenden, um den Sitz der aufsteckbaren Seite des Adapters festzuziehen.

KS69-ADAPTER

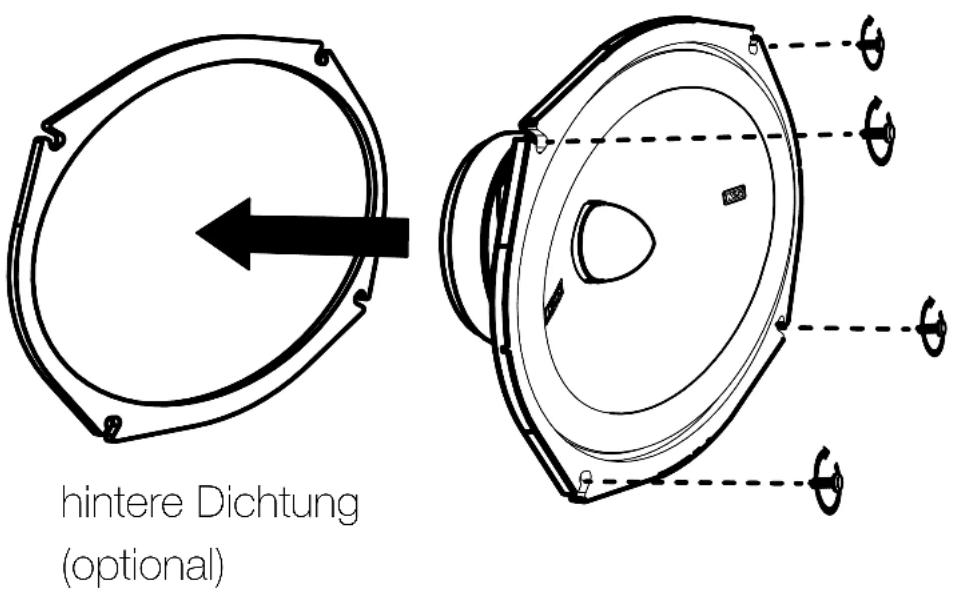

Befestigen Sie den Lautsprecher am gewünschten Ort.

hintere Dichtung (optional)

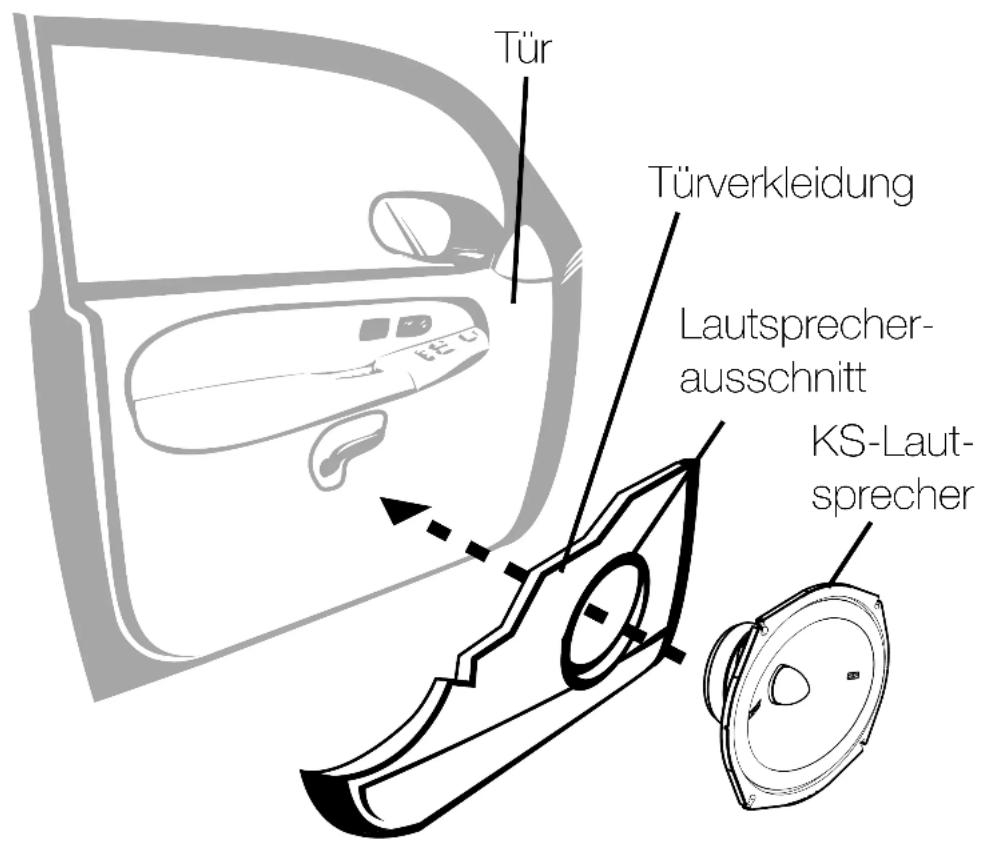

Tür Türverkleidung Lautsprecher- ausschnitt KS-Laut- sprecher

Montage Mitteltöner/Hochtöner

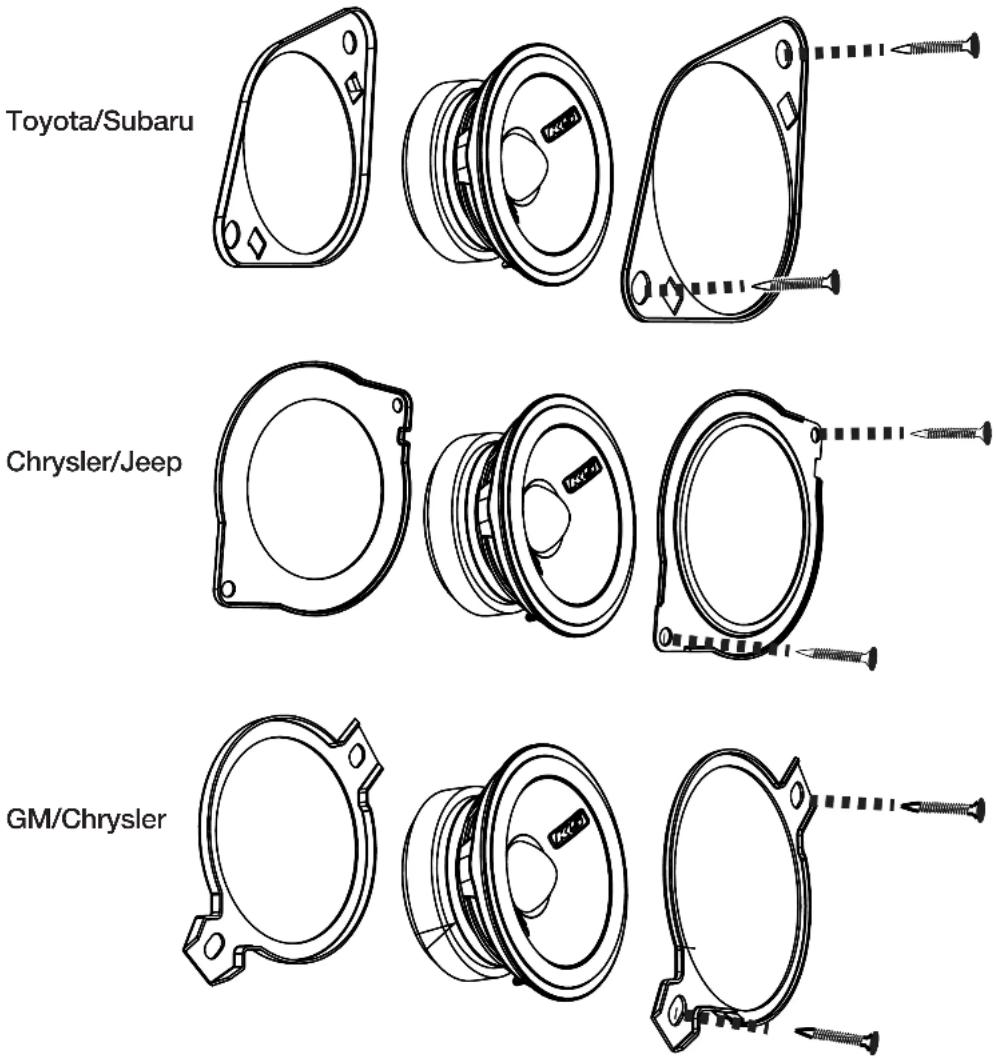

Der Mitteltöner/Hochtöner ist bündig eingebaut und kann mit einem der mitgelieferten Adapter montiert werden: Toyota/Subaru, Chrysler/Jeep, GM/CHRYSLER. Wählen Sie eine flache Stelle auf der Platte mit Platz hinter der Platte, um Raum für die Motorstruktur und den Hochtöner zu schaffen. Nachdem Sie die Abstände überprüft haben, schneiden Sie ein Montageloch mit einem Durchmesser von 44 mm (1-3/4 Zoll) in die Platte. Wenn Sie einen Adapter verwenden, setzen Sie den Adapterflansch auf die Oberfläche. Führen Sie das Kabel durch den Adapterflansch und das Loch in der Platte. Sichern Sie den Lautsprecher, indem Sie die mitgelieferten Schrauben durch die Adapterhalterung, den Hochtöner und den Adapterflansch schrauben.

Flansch Halterung

Nehmen Sie mit Ihren internationalen KICKER-Fachhändler oder Vertrieb Kontakt auf, um Details über die Garantieistungen in Ihrem Land zu erfahren.
