Type de produit	Matrice audio numérique programmable pour installation
Modèle	MIMO1212SG
Marque	Ecler
Catégorie	Matériel audio professionnel
Nombre d'entrées analogiques	12 entrées MICRO/LIGNE symétriques sur borniers vissables
Nombre de sorties analogiques	12 sorties LIGNE symétriques sur borniers vissables
Alimentation fantôme	Oui, indépendante par canal d'entrée
Entrées GPI	12 ports GPI (0-10V CC) sur borniers vissables
Ports de contrôle	Ethernet (RJ45), RS-232, REMOTE (bus CAN)
Protocole de contrôle	TP-NET (EclerNet) via Ethernet ou RS-232
Logiciel de programmation	EclerNet Manager (Windows, iOS, Android)
Traitement DSP	Matrice de routage/mélangeur, EQ paramétrique, delays, compresseur, noise gate, ducking, mixeur automatique, générateur de signal (sinus, bruit rose, blanc, test de polarité)
Mémoires de configuration	Presets, événements programmés par calendrier
Version firmware	Standard ou Conference (mise à jour libre)
Montage	Rack 19", 1U
Alimentation secteur	90-264 VAC, 47-63 Hz, avec commutation automatique
Consommation électrique	Environ 30 W (estimation)
Dimensions (L x H x P)	Environ 482 x 44 x 200 mm (estimation standard rack 19" 1U)
Poids	Environ 4,5 kg (estimation)
Température de fonctionnement	0°C à 40°C (estimation)
Nettoyage	Chiffon humide avec détergent doux, ne pas utiliser de solvants
Sécurité	Mise à la terre obligatoire, débrancher avant entretien, ne pas exposer à l'humidité
Garantie	Consulter www.ecler.com ou la carte de garantie fournie
Accessoires optionnels	Panneaux muraux WPaVOL, WPNETTOUCH, MPAGE16, etc.
Pays de fabrication	Union Européenne (mentionné "MADE IN EUROPE")

FOIRE AUX QUESTIONS - MIMO1212SG Ecler

Comment brancher les entrées audio du MIMO1212SG ?

Les entrées se connectent via des borniers vissables à 3 contacts. Pour un signal symétrique, reliez le + (phase), le - (non phase) et la masse. Pour un signal asymétrique, reliez la borne - à la masse.

Quel logiciel utiliser pour programmer la matrice ?

Utilisez l'application EclerNet Manager disponible sur Windows, iOS et Android. La connexion se fait via Ethernet (RJ45) avec les paramètres réseau par défaut : IP 192.168.0.100, masque 255.255.255.0, passerelle 192.168.0.1, port UDP 2210.

Puis-je commander le MIMO1212SG depuis un système tiers comme Crestron ou AMX ?

Oui, grâce au protocole TP-NET via Ethernet ou RS-232. Consultez le manuel du protocole TP-NET pour les commandes disponibles.

Comment utiliser les entrées GPI ?

Les entrées GPI (0-10V CC) permettent de connecter des potentiomètres, commutateurs ou tensions continues. Dans EclerNet Manager, associez chaque entrée GPI à une fonction (volume, mute, rappel de preset, etc.). Utilisez un bornier 3 contacts : +12V, signal, masse.

Quelle est la différence entre le firmware standard et le firmware Conference ?

Le firmware standard est polyvalent, le firmware Conference est optimisé pour les applications de conférence (gestion des micros, priorités). Les deux sont compatibles avec le matériel et peuvent être installés via EclerNet Manager.

Comment réinitialiser le MIMO1212SG aux paramètres d'usine ?

Il n'y a pas de bouton de réinitialisation directe. Consultez le manuel EclerNet Manager pour une procédure de restauration ou contactez le support technique.

Quels types de câbles utiliser pour le port REMOTE ?

Le port REMOTE utilise un bus CAN. Connectez en guirlande les dispositifs (WPNETTOUCH, MPAGE16) avec une résistance terminale de 120 Ω entre CAN HIGH et CAN LOW au dernier appareil.

Comment mettre à jour le firmware ?

Via EclerNet Manager, connectez-vous à l'appareil par Ethernet. L'option de mise à jour du firmware se trouve dans le menu de l'application. Assurez-vous de ne pas couper l'alimentation pendant le processus.

Quels sont les voyants de la face avant ?

Les voyants INPUTS et OUTPUTS indiquent le niveau audio (vert, ambre, rouge). DATA s'allume en cas de connexion EclerNet ou TP-NET, et clignote lors d'échanges. POWER s'allume en fonctionnement, clignote en cas d'erreur ou de mise à jour firmware.

Le MIMO1212SG peut-il être utilisé en extérieur ?

Non, ce produit est conçu pour une utilisation en intérieur uniquement. Évitez l'exposition à la pluie, à l'humidité et aux sources de chaleur.

MODE D'EMPLOI MIMO1212SG Ecler

Matrice audio numérique pour l'installation

INPUTS OUTPUTS STATUS WECLER MIMO8B5G DIGITAL MATRIX DATA POWER INPUTS OUTPUTS STATUS WECLER MIMO1212SG DIGITAL MATRIX DATA POWER

MODE D'EMPLOI

SOMMARIE

1. REMARQUE IMPORTANTE....3
2. CONSIGNES DE SÉCURITÉ IMPORTANTES....3
3. NOTE IMPORTANTE ....5
4. INTRODUCTION....5
5. INSTALLATION....6

5.1. Localisation, montage, ventilation....6

5.2. Raccordement au réseau électrique et mise sous tension ...... 7

5.3. Branchement de l'entrée du signal 7

5.4. Connexions de sortie audio....8

5.5. Port ETHERNET pour la programmation et la commande 8

5.5.1 Paramètres réseau prédéfinis d'usine....8

5.6. Port REMOTE pour télécommandes numériques....9

5.7. Ports GPI de télécommande 9

5.8. Port RS-232 pour contrôle à distance....11

5.9. Commandes et voyants à LED de la face avant .... 11

1. ENTRETIEN....12
2. LISTE DE FONCTIONS....12
3. SCHÉMA FONCTIONNEL....13

8.1. MIMO88SG....13

8.2. MIMO1212SG 14

1. CARACTÉRISTIQUES TECHNIQUES ......15

9.1. MIMO88SG....15

9.2. MIMO1212SG 17

1. BLOCK DIAGRAM....20

10.1. MIMO88SG....20

10.1. MIMO1212SG....21

1. TP-NET PROTOCOL INTRODUCTION ......23
2. MIMO88SG / MIMO1212SG (SINGLE) DIGITAL MATRIX .....27
3. MIMO88SG CONFERENCE DIGITAL MATRIX....32
4. ERROR CODES FOR ECLERNET DEVICES....33

14.1. COMMON ERROR CODES (to all EclerNet - TP-NET compatible devices)......33

14.2 MIMO88SG, MIMO1212SG, MIMO88SG CONFERENCE & MIMO1212SG

CONFERENCE SERIES SPECIFIC ERROR CODES....33

1. REMARQUE IMPORTANTE

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

WARNING: SHOCK HAZARD - DO NOT OPEN

AVIS: RISQUE DE CHOC ÉLECTRIQUE - NE PAS OUVRIR

Le symbole d'éclair avec une flèche, à l'intérieur d'un triangle équilatéral, avertit l'utilisateur de la présence d'une « tension dangereuse », non isolée, à l'intérieur de l'enceinte du produit, assez importante pour constituer un risque d'électrocution des personnes.

Le point d'exclamation dans un triangle équilatéral avertit l'utilisateur de l'existence d'importantes instructions d'opération et de maintenance (entretien courant) dans les documents qui accompagnent l'appareil.

AVERTISSEMENT (le cas échéant): Les bornes marquées du symbole " 7" peuvent avoir une ampleur suffisante pour constituer un risque de choc électrique. Le câblage externe connecté aux bornes nécessite l'installation par une personne instruite ou l'utilisation de câbles ou de câbles prêts à l'emploi.

AVERTISSEMENT: afin d'éviter tout incendie ou électrocution, n'exposez pas cet appareil à la pluie ou l'humidité

AVERTISSEMENT: Les appareils de construction de type I doivent être raccordés à l'aide d'une prise avec protection de terre.

2. CONSIGNES DE SÉCURITÉ IMPORTANTES

1. Lisez ces instructions.
2. Conservez ces instructions.
3. Prenez en compte tous les avertissements.
4. Suivez toutes les instructions.
5. N'utilisez pas cet appareil près de l'eau.

6. Nettoyez-le uniquement à l'aide d'un chiffon sec.

7. Ne bloquez pas les ouvertures d'aération. Installez-le en respectant les instructions du fabricant.

8. Ne l'installez pas près de sources de chaleur telles que des radiateurs, des bouches d'air chaud, des cuisinières ou d'autres appareils (amplificateurs inclus) qui produisent de la chaleur.

9. Ne neutralisez pas la fonction de sécurité de la fiche polarisée ou de terre du cordon d'alimentation. Une fiche polarisée a deux lames, l'une plus large que l'autre. Une fiche de terre a deux broches identiques et une troisième pour la mise à la terre. Cette troisième broche est destinée à votre sécurité. Si le câble fourni ne rentre pas dans la prise, demandez à un électricien de remplacer cette prise obsolète.
10. Protégez le cordon d'alimentation afin qu'il ne soit ni écrasé ni pincé, en particulier au niveau des fiches, des prises de courant et à l'endroit où ils sortent de l'appareil.
11. N'utilisez que des accessoires recommandés par le fabricant.
12. Débranchez l'appareil en cas d'orage ou s'il n'est pas utilisé pendant une longue période.
13. Pour toute réparation, veuillez contacter un service technique qualifié. Une réparation est nécessaire si l'appareil ne fonctionne pas normalement ou a été endommagé d'une quelconque façon, par exemple si le cordon ou la fiche d'alimentation est endommagé, si du liquide a été renversé sur l'appareil ou si des objets sont tombés dedans, si l'appareil a été exposé à la pluie ou est tombé.
14. Déconnexion du secteur: appuyer sur l'interrupteur POWER désactive les fonctions et les voyants de l'amplificateur, mais la déconnexion totale de l'appareil s'effectue en débranchant le cordon d'alimentation du secteur. C'est la raison pour laquelle vous devez toujours y avoir facilement accès.
15. Cet appareil doit être impérativement relié à la terre via son câble d'alimentation.
16. Une partie de l'étiquetage du produit se trouve à la base du produit.
17. Cet appareil ne doit pas être exposé à des gouttes ou des éclaboussures, et aucun élément rempli d'eau, comme des vases, ne doit être placé sur le dessus de l'appareil.
18. Ce produit ne peut être utilisé qu'à l'intérieur.

AVERTISSEMENT : Ce produit ne doit en aucun cas être mis au rebut en tant que déchet urbain non sélectionné. Allez au centre de traitement des déchets électriques et électroniques le plus proche.

NEEC AUDIO BARCELONA, S.L décline toute responsabilité pour les dommages qui pourraient être causés à des personnes, des animaux ou des objets par le non-respect des avertissements ci-dessus.

3. NOTE IMPORTANTE

Merci d'avoir choisi notre Matrice audio numérique pour l'installation MIMO88SG / 1212SG.

Il est TRÈS IMPORTANT de lire attentivement ce mode d'emploi et d'en comprendre parfaitement le contenu avant d'effectuer toute connexion afin de maximiser votre utilisation et de tirer les meilleures performances de cet équipement.

Pour garantir le bon fonctionnement de cet appareil, nous recommandons que sa maintenance soit assurée par nos services techniques agréés.

Tous les produits ECLER bénéficient de garantie, veuillez-vous référer sur www.ecler.com ou la carte de garantie incluse avec cet appareil pour la période de validité et ses conditions.

4. INTRODUCTION

La série MIMOSG se compose de matrices audio numériques, totalement programmables, et ayant les caractéristiques principales suivantes :

• 8 (MIMO88SG) ou 12 (MIMO1212SG) entrées MICRO/LIGNE symétriques (alimentation fantôme indépendante par canal d'entrée).
• 8 (MIMO88SG) ou 12 (MIMO1212SG) sorties LIGNE symétriques.
• 8 (MIMO88SG) ou 12 (MIMO1212SG) ports d'entrée de commande GPI (General Purpose Input).
• Programmation et gestion à distance via Ethernet au moyen de l'application EclerNet Manager (ou point à point, avec un câble CAT5 direct, ou depuis un poste de réseau Ethernet).
• Commande à distance par UCP (User Control Panel) clients via Ethernet : clients simultanés avec panneau de contrôle personnalisé, type WPNETTOUCH Ecler, Android®, iOS®, Windows®, etc.
• Commande à distance à partir de périphériques externes de tierces parties (Crestron, AMX, Vity, Medialon, etc. Marques déposées par leurs fabricants). Protocole TP-NET par ports Ethernet ou RS-232.
• Bus de commande à distance pour panneaux numériques WPNETTOUCH et consoles de messages (radiomessagerie) MPAGE16.
• Gestion des mémoires de configuration (presets).

• Événements programmés sur la base du calendrier.
  Écran LCD compatibles WPNET4KV et WPNET8K (en utilisant un micrologiciel rétro-compatible spécifique*).
  *Pour plus d'informations, voir le manuel d'utilisation du WPNET4KV et du WPNET8K.
  • Abondant traitement DSP :

• Matrice de routage/mélangeur, de n'importe quelle entrée à n'importe quelle sortie avec niveau réglable des points de croisement (mixages indépendants de différentes entrées pour chaque sortie).
  o Traitement des canaux en mono ou en stéréo.
  o Niveau, coupure du son (Mute), VU-mètres et réglage de phase pour les entrées et pour les sorties.

• Générateur de signal interne (onde sinusoidale, bruit rose, bruit blanc, test de polarité).
  o Égaliseur paramétrique sur les entrées et les sorties.
  o Retards sur les entrées et les sorties.
  ○ Noise gate/compresseur sur les canaux d'entrée.
  o Compresseur/limiteur sur les sorties.
  o Priorités (ducking) entre les canaux d'entrée.
  o Consoles de messages (paging) virtuelles et physiques.
  o Mélangeur automatique.
  ○ Version standard MIMO88SG/MIMO1212SG du micrologiciel interne (firmware) (pour l'utilisation générique) et version alternative, pour des applications de conférence (version MIMO88SG/MIMO1212SG CONFERENCE). Les deux versions du firmware sont compatibles avec le matériel MIMO88SG/MIMI1212SG, qui peut être librement actualisé au moyen de l'une ou de l'autre.

La programmation du MIMOSG se fait au moyen de l'application EclerNet Manager. Consultez le mode d'emploi de l'application EclerNet Manager sur www.ecler.com pour obtenir plus d'informations.

5. INSTALLATION

5.1. Localisation, montage, ventilation

La série MIMOSG a été spécialement conçue pour un montage en rack 19", occupant une unité de hauteur.

Il est très important que, produisant de la chaleur, le MIMO88SG ne soit pas complètement enfermé ni exposé à des températures extrêmes. Il est également nécessaire de favoriser le passage d'air frais à travers les orifices de ventilation du châssis, en laissant au moins une unité de rack libre entre chaque appareil et ceux installés au-dessus et en dessous de lui dans le rack.

Si l'installation comprend plusieurs amplificateurs dans le même rack ou se fait dans une armoire fermée par des portes, il est fortement conseillé de la doter d'une ventilation forcée ascendante, en installant des ventilateurs à ses extrémités supérieure et inférieure. Ce flux ascendant de ventilation favorisera la dissipation de la chaleur produite à l'intérieur.

5.2. Raccordement au réseau électrique et mise sous tension

Tous les modèles de la série MIMOSG fonctionnent sur courant alternatif de 90 à 264 V (47 à 63 Hz). Tous les modèles sont équipés d'une source d'alimentation capable de s'adapter sans aucun réglage spécifique à la tension secteur en vigueur dans le pays concerné.

En face arrière, et à côté du connecteur d'alimentation IEC, se trouve un interrupteur marche/arrêt de l'unité. Sur la face avant, un voyant à LED s'allume lorsque l'appareil est en service.

Évitez de mêler les cordons secteur et les cordons audio, cela peut provoquer des ronflements.

5.3. Branchement de l'entrée du signal

Un MIMOSG dispose en face arrière de 8 (MIMO88SG) ou 12 (MIMO1212SG) entrées "IN" symétriques pour signal analogique, acceptant un niveau ligne ou microphone. La sélection du type de signal d'entrée et sa gestion se font depuis l'application EclerNet Manager. Consultez le mode d'emploi de l'application EclerNet Manager sur www.ecler.com pour obtenir plus d'informations.

Les connecteurs d'entrée du signal sont de type borniers vissables à trois contacts. L'assignation du câblage est la suivante :

Pour les branchements asymétriques relier le point - à la masse.

5.4. Connexions de sortie audio

Un MIMOSG dispose en face arrière de 8 (MIMO88SG) ou 12 (MIMO1212SG) sorties "OUT" pour signal analogique (5), symétriques et de niveau de ligne.

Les connecteurs de sortie du signal sont de type borniers vissables à trois contacts. L'assignation du câblage est la suivante :

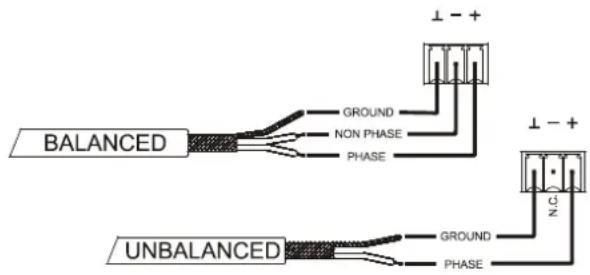

BALANCED GROUND NON PHASE PHASE UNBALANCED GROUND PHASE ⊥ - + ⊥ - + G N

Pour les connexions ASYMÉTRIQUES, ne pas connecter la borne -.

5.5. Port ETHERNET pour la programmation et la commande

Un connecteur de type RJ45 (7) permet la connexion de l'équipement à un réseau Ethernet :

• Gestion depuis l'application EclerNet Manager. Consultez le mode d'emploi de l'application EclerNet Manager sur www.ecler.com pour obtenir plus d'informations.
• Possibilité de connexion directe (point à point) d'un ordinateur à une unité MIMOSG.
• Connexion à d'autres appareils de tierces parties (Crestron, AMX, Vity, Medialon, etc. Marques déposées par leurs fabricants). Protocole utilisé : Ecler TP-NET. Se reporter au manuel du protocole TP-NET pour de plus amples informations.
• Connexion aux unités WPNETTOUCH (contrôle à distance de tout un réseau de dispositifs EclerNet au moyen de panneaux graphiques personnalisés)

5.5.1 Paramètres réseau prédéfinis d'usine

Les paramètres réseau prédéfinis d'usine pour les appareils compatibles avec le gestionnaire EclerNet sont les suivants :

IP: 192.168.0.100
- Mask: 255.255.255.0
- Gate: 192.168.0.1
- UDP Port: 2210

5.6. Port REMOTE pour télécommandes numériques

Le port REMOTE permet la connexion de dispositifs numériques de télécommande, comme le panneau mural WPNETTOUCH ou la console d'annonces (messagerie) MPAGE16. Au port REMOTE se connecte le bus de contrôle numérique, auquel les dispositifs distants sont enchaînés (en guirlande), le dernier recevant une résistance terminale de 120 Ω entre CAN HIGH et CAN LOW.

REMOTE + ⊥ H L +12V DC GROUND CAN HIGH CAN LOW N.C. N.C.

Consultez la documentation de l'appareil distant (WPNETTOUCH, MPAGE16, etc.) pour plus d'informations sur votre connexion et vos commandes.

Reportez-vous au manuel de l'application EclerNet Manager afin d'obtenir plus d'informations sur la programmation d'un MIMOSG pour gérer les dispositifs distants connectés au port REMOTE.

5.7. Ports GPI de télécommande

En face arrière, le MIMOSG dispose de 8 (MIMO88SG) ou 12 (MIMO1212SG) entrées GPI de commande continue par tension, CC 0-10 V. Chacune de ces entrées peut être connectée à un périphérique physique externe (un potentiomètre, une fermeture de contact, une tension variable en continu de CC 0-10 V, etc) et associée à une fonction du MIMO88SG, par exemple :

• Télécommande du volume d'un canal d'entrée, de sortie ou d'un point de croisement de matrice par le biais d'un potentiomètre physique WPaVOL ou d'une télécommande WPVOL-IR de la série Ecler
• Activation/désactivation d'un MUTE ou d'un SOLO par un commutateur ou une fermeture de contact
• Rappel d'un préréglage (preset) au moyen d'un bouton-poussoir ou d'une fermeture de contact

Les connecteurs GPI sont de type borniers vissables à trois contacts. L'assignation des connecteurs est la suivante :

Positif, CC +12 V > Borne +

Tension variable, CC 0-12 V > Borne ↑

Masse > Borne ⊥

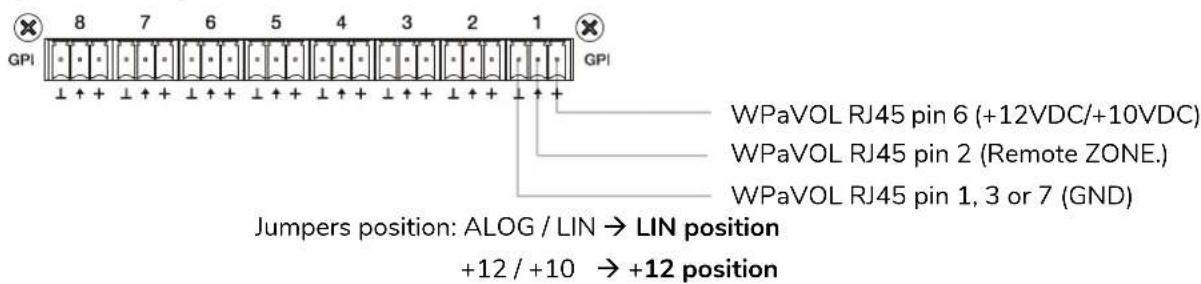

GPI 8 7 6 5 4 3 2 1 ↓↑↑ ↓↑↑ ↓↑↑ ↓↑↑ ↓↑↑ ↓↑↑ ↓↑↑ WPaVOL RJ45 pin 6 (+12VDC/+10VDC) WPaVOL RJ45 pin 2 (Remote ZONE.) WPaVOL RJ45 pin 1, 3 or 7 (GND) Jumpers position: ALOG / LIN → LIN position +12 / +10 → +12 position

Connexion WPaVOL aux ports GPI série MIMO

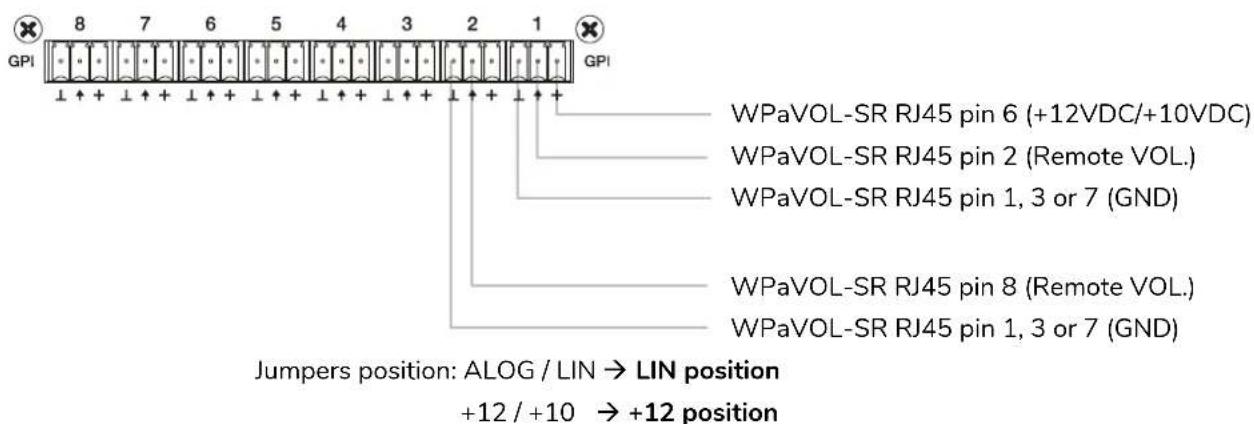

GPI 8 7 6 5 4 3 2 1 WPaVOL-SR RJ45 pin 6 (+12VDC/+10VDC) WPaVOL-SR RJ45 pin 2 (Remote VOL.) WPaVOL-SR RJ45 pin 1, 3 or 7 (GND) WPaVOL-SR RJ45 pin 8 (Remote VOL.) WPaVOL-SR RJ45 pin 1, 3 or 7 (GND) Jumpers position: ALOG / LIN → LIN position +12 / +10 → +12 position

Connexion WPaVOL-SR aux ports GPI série MIMO

Les câbles de connexion peuvent mesurer jusqu'à environ 500 mètres, s'ils ont une section minimale de 0,5 mm ^2 .

Consultez votre distributeur ECLER ou le site www.ecler.compour en savoir plus sur les panneaux muraux de télécommande de la gamme WP et autres accessoires disponibles pour la connexion au port REMOTE/VCA.

5.8. Port RS-232 pour contrôle à distance

Le port RS-232 intégré au panneau arrière permet la communication entre un dispositif externe et une unité MIMOSG à travers une connexion série. Cette connexion fait appel à la syntaxe du protocole TP-NET afin que le dispositif externe puisse obtenir la valeur de l'un des paramètres de l'unité MIMOSG (via les commandes « GET ») et/ou modifier ces valeurs (commandes « SET »). Se reporter au manuel du protocole TP-NET pour de plus amples informations.

La connexion série doit satisfaire les caractéristiques suivantes :

Débit en bauds : 57600 (fixe, sans auto-négociation)

Bits de données : 8

Parité : None

Bits d'arrêt : 1

Contrôle de flux : aucun

CABLAGE RS232 – DB9
RS232	DB9
Tx	Broche 2 (RxD)
Rx	Broche 3 (TxD)
Gnd	Broche 5 (masse du signal)

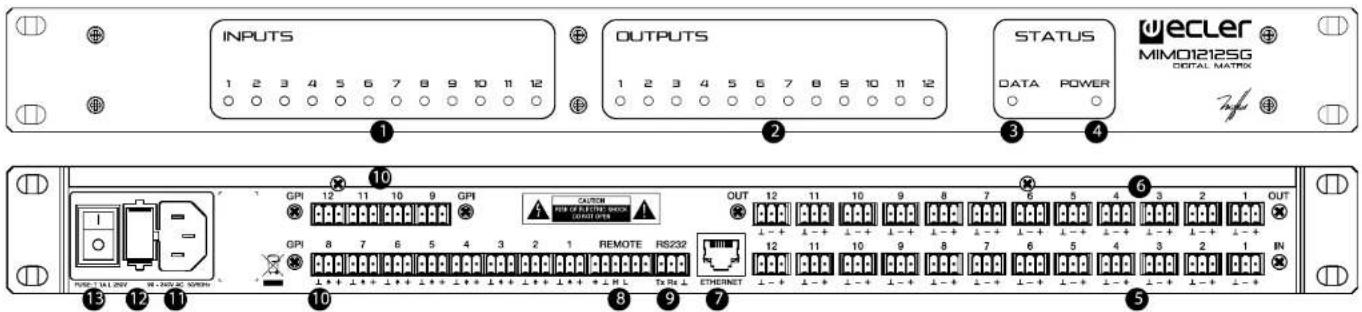

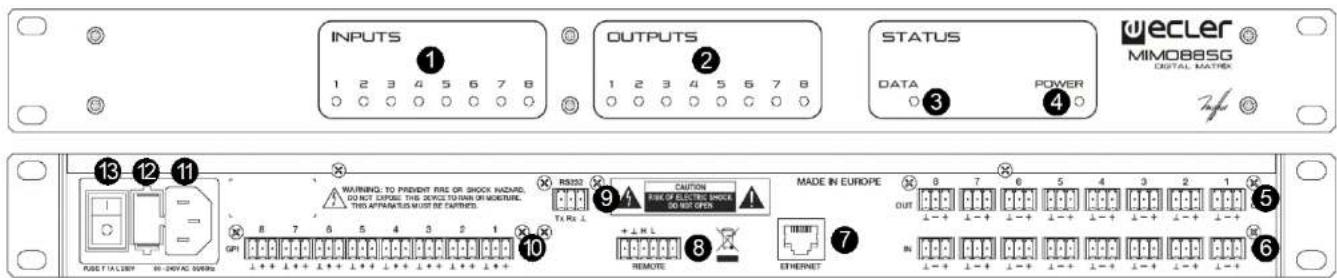

5.9. Commandes et voyants à LED de la face avant

Les éléments suivants sont disponibles en face avant de la série MIMOSG :

• Voyants d'entrée à LED (1) : indiquent la présence d'un signal audio en entrée de l'unité, et son niveau d'intensité (les couleurs verte, ambre et rouge correspondent dans cet ordre à l'augmentation du niveau d'intensité)
• Voyants de sortie à LED (2): indiquent la présence d'un signal audio en sortie de l'unité, et son niveau d'intensité (les couleurs verte, ambre et rouge correspondent dans cet ordre à l'augmentation du niveau d'intensité)
• Voyants de statut à LED (STATUS) :

DATA : (3) Éteint : il n'y a aucun lien avec l'application EclerNet Manager même avec une connexion à Ethernet. Allumé : connecté à l'application EclerNet Manager ou à d'autres applications tierces par protocole TP-NET. Clignotant : échange de données avec l'application EclerNet Manager ou d'autres.

- POWER: (4) s'allume lorsque l'appareil est en fonctionnement. S'il clignote, erreur dans l'unité ou le firmware n'est pas correct. Il clignote également lorsque vous mettez à jour le firmware.

6. ENTRETIEN

Il est interdit d'utiliser des substances dissolvantes ou abrasives pour nettoyer la face avant, celles-ci détériorant la sérigraphie. Pour le nettoyage, utilisez un chiffon humidifié par de l'eau et un détergent liquide léger, puis séchez avec un chiffon propre. En aucun cas de l'eau ne doit entrer par l'un des orifices de l'appareil.

7. LISTE DE FONCTIONS

1. Voyants de signal d'entrée, INPUTS
2. Voyants de signal de sortie, OUTPUTS
3. Voyant de trafic de données, DATA
4. Voyant de mise sous tension, POWER
5. Borniers vissables de sortie de signal, OUT
6. Borniers vissables d'entrée de signal, IN
7. Connecteur RJ-45, ETHERNET
8. Borniers vissables pour télécommande numérique, REMOTE
9. Borniers vissables pour contrôle à distance via protocole TP-NET, RS-232
10. Borniers vissables pour contrôle continu par tension, GPI
11. Embase secteur
12. Porte-fusible
13. Interrupteur de mise sous tension

ecler

8. SCHÉMA FONCTIONNEL

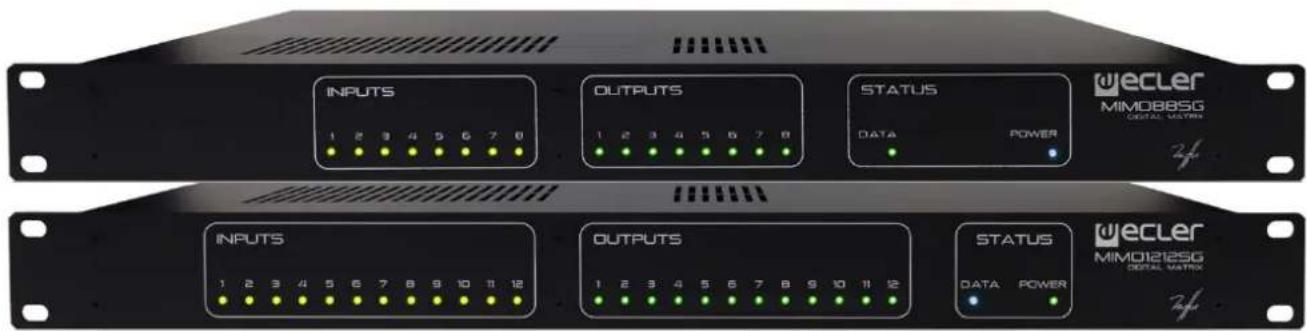

8.1. MIMO88SG

INPUTS 1 OUTPUTS 2 STATUS DATA POWER wecler MIMO88SG DIGITAL MATRIX 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 0 0 0 0 0 0 0 0 3 4 13 12 11 WARNING: TO PREVENT RISE OR SHOCK HAZARD, DO NOT EXPRESS THIS DEVICE TO TURN ON MODETURE. THIS APPRAVATUS MUST BE CAPPED. RS332 9 CAUTION RISE OR EFFECTIVE SHOCK GO NOT OPEN TX Rx L + + + L GPI 10 8 7 6 5 4 3 2 1 + + + L 8 REMOATE 7 MADE IN EUROPE OUT IN 6 5 4 3 2 1 + + + L + + + L + + + L + + + L + + + L + + + L + + + L + + + L + + + L + + + L + + + L + + + L + + + L + + + L + + + L + + + L + + + L + + + L + + + L + + + L + + + M L + + + M L + + + M L + + + M L + + + M L + + + M L + + + M L + + + M L + + + M L + + + M L + + + M L + + + M L + + + M L + + + M L + + + M L + + + M L + + + M L + + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

8.2. MIMO1212SG

ecler

INPUTS OUTPUTS STATUS WECLER MIMO1212SG DIGITAL MATRIX DATA POWER 1 2 3 4 5 6 7 8 9 10 11 12 2 3 4 3 6 7 8 9 10 11 12 10 GPI 12 11 10 9 GPI GPI 8 7 6 5 4 3 2 1 REMOTE RS232 OUT 12 11 10 9 8 7 6 5 4 3 2 1 OUT + - + + - + + - + + - + + - + + - + + - + + - + + - + + GPI 8 7 6 5 4 3 2 1 REMOTE RS232 + - + + - + + - + + - + + - + + - + + - + + - + + - + + Tx Rx L THERNET + - + + - + + - + + - + + - + + - + + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - [phone]

9. CARACTÉRISTIQUES TECHNIQUES

9.1. MIMO88SG

Toutes les caractéristiques du produit sont susceptibles de varier en raison des tolérances de fabrication. NEEC AUDIO BARCELONA S.L. se réserve le droit d'apporter à la conception ou à la fabrication des modifications ou améliorations qui peuvent affecter les caractéristiques de ce produit.

Pour des questions techniques, contactez votre fournisseur, distributeur ou remplissez le formulaire de contact sur notre site Internet, dans Support / Technical requests.

Motors, 166-168 08038 Barcelone - Espagne - ([phone] | [e-mail] www.ecler.com
