Ruido generado por la placa de cocción 37 Servicio de asistencia técnica 38
Declaration de conformite 23 Avant d’utiliser l’appareil 23 Anciens recipients 23 Diamètre conseille pour le fond des casseroles 24 Table des puissances 24 Installation 25 Branchement électrique 25 Mode d’emploi 26 Il piano di cottura può essere Il piano di cottura è stato alimentato errore di piano spento perché vi è un ancora utilizzato ma è opportuno con una tensione eccessiva problema del circuito elettronico chiamare il Servizio Assistenza Il piano di cottura non trasferisce La pentola non è adatta al piano di Utilizzare una pentola adeguata alimentazione alla pentola cottura a induzione La tensione di collegamento è errata Il sensore rileva una tensione differente Scollegare il piano dalla rete e oppure problema da quella di collegamento. controllare il collegamento. dell'alimentazione Scollegare il piano di cottura dalla rete elettrica. Attendere alcuni secondi e collegarlo nuovamente. Se il problema persiste, chiamare il Servizio Assistenza e comunicare il codice errore.
- Les opérations d’installation et d’entretien sont du ressort exclusif d’un technicien spécialisé. Celui-ci est tenu de respecter les instructions du fabricant et les normes locales en vigueur en matière de sécurité. Ne procédez à aucune réparation ni à aucun remplacement de pièce sur l’appareil autres que ceux spécifiquement indiqués dans le manuel d’utilisation. - L’appareil doit être mis à la masse. - Le cordon d’alimentation doit être suffisamment long pour permettre le branchement de l’appareil une fois installé dans son logement. - Pour que l’installation soit conforme aux réglementations en vigueur en matière de sécurité, l’appareil doit être branché au moyen d’un interrupteur omnipolaire avec une distance d’ouverture des contacts d’au moins 3 mm. - N’utilisez ni rallonge, ni adaptateur multiple. - Ne tirez pas sur le cordon d’alimentation de l’appareil. - Une fois l’installation terminée, l’utilisateur ne doit plus pouvoir accéder aux composants électriques. - L’appareil a été conçu uniquement comme appareil ménager destiné à la cuisson des aliments. Aucune autre utilisation n’est autorisée (par ex. chauffer des locaux). Le fabricant décline toute responsabilité en cas d’utilisation incorrecte ou de mauvais réglages des commandes. - L’appareil, ainsi que ses parties accessibles, peuvent atteindre une température très élevée en cours d’utilisation. Veillez à ne pas toucher les résistances chauffantes. Les enfants en bas âge (0-3 ans) et les jeunes enfants (3-8 ans) doivent être tenus à l’écart de l’appareil sauf s’ils se trouvent sous surveillance constante. - Les enfants âgés de 8 ans et plus, ainsi que les personnes présentant des capacités physiques, sensorielles ou mentales réduites, ou ne possédant ni l’expérience ni les connaissances requises, peuvent utiliser cet appareil sous la surveillance ou les instructions d’une personne responsable leur ayant expliqué l’utilisation de l’appareil en toute sécurité, ainsi que les dangers potentiels. Les enfants ne doivent pas jouer avec l’appareil. Ils ne doivent pas le nettoyer, ni procéder à son entretien sans surveillance. - Veillez à ne pas toucher les résistances chauffantes de l’appareil pendant et après l’utilisation. Ne touchez pas le four avec des chiffons ou autres matériaux inflammables avant que tous les composants n’aient entièrement refroidi. - Ne placez jamais des produits inflammables sur ou à proximité de l’appareil. - Lorsqu’elles atteignent une température trop élevée, les huiles et les matières grasses peuvent s’enflammer facilement. Prenez garde lors de la cuisson d’aliments riches en graisse et en huile. - Un panneau de séparation (non fourni) doit être installé dans le compartiment sous l’appareil. FR 22
- L’appareil n’est pas conçu pour être utilisé à l’aide d’une minuterie externe ou d’un dispositif de commande à distance séparé. - La cuisson sans surveillance d’un plat contenant de la graisse ou de l’huile sur une plaque chauffante peut s’avérer dangereuse et provoquer un incendie. N’essayez JAMAIS d’éteindre un feu avec de l’eau, mais éteignez l’appareil puis couvrez les flammes à l’aide d’un couvercle par ex. ou d’une couverture anti feu. Risque d’incendie : ne stockez pas d’objets sur les surfaces de cuisson. - N’utilisez pas d’appareils de nettoyage à la vapeur. - Les objets métalliques tels que les couteaux, fourchettes, cuillères et couvercles ne doivent pas être placés sur la surface de la table de cuisson car ils peuvent devenir très chauds. - Après l’utilisation, éteignez la table de cuisson à l’aide de sa commande et ne vous fiez pas au détecteur de casserole (uniquement pour les appareils à induction). CONSEILS POUR LA PROTECTION DE L’ENVIRONNEMENT Elimination des emballages Les matériaux d’emballage sont entièrement recyclables comme l’indique le symbole ( vigueur en matière d’élimination des déchets.
Pour obtenir les meilleurs résultats, nous vous conseillons en outre : • d’utiliser des ustensiles de cuisson et des casseroles d’un diamètre identique à celui du foyer ; • d’utiliser exclusivement des ustensiles de cuisson à fond plat ; • dans la mesure du possible, de laisser le couvercle sur la casserole pendant la cuisson ; • d’utiliser un autocuiseur pour économiser encore plus d’énergie et de temps ; • de placer la casserole au centre du foyer dessiné sur la table de cuisson.
Avec les casseroles adéquates, les zones de cuisson sont activées dès que la température ambiante est supérieure à 10 °C.
- N’utilisez pas les casseroles ayant un fond rugueux susceptible de rayer la surface de la table de cuisson. Contrôlez les récipients. - Ne posez jamais les casseroles ou les poêles chaudes sur le bandeau de commande de la table de cuisson. Vous risqueriez de l’endommager.
Pour une bonne cuisson, le diamètre de la base du plat de cuisson devrait être le même que celui de la plaque chauffante. Diamètre (cm)
Chaque zone de cuisson a une limite de détection de plat de cuisson minimum, qui varie selon le matériau utilisé dans la fabrication du plat. Vous devriez utiliser la zone de cuisson la plus adaptée pour le diamètre de votre plat de cuisson.
(valeur indicative pouvant être adaptée en fonction de l’expérience et des habitudes de chacun) Augmentation rapide de la température de cuisson jusqu’à ébullition de l’eau ou chauffage rapide des liquides.
Faire fondre - décongeler - maintenir température des aliments qui viennent d’être cuits (par ex. sauces, soupes, potages) au chaud - mélanger les risottos Garder au chaud de petites portions à peine cuisinées ou des plats de service et mélanger des risottos (avec l’accessoire approprié pour la plaque à induction). Surface de la table
PREPARATION DU MEUBLE POUR UNE INSTALLATION ENCASTREE AVERTISSEMENT
Si vous installez un four sous la table de cuisson, vérifiez qu’il est équipé d’un système de refroidissement. N’installez pas la table de cuisson au-dessus d’un lave-vaisselle ou d’un lave-linge pour pas exposer les circuits électroniques à la vapeur ou à l’humidité qui risqueraient de les détériorer. Si vous souhaitez réaliser une installation bord à bord, appelez le service après-vente et demandez le montage du kit vis 4801 211 00112. Pour enlever la table de cuisson, utilisez un tournevis (non livré en série) et intervenez sur les ressorts du pourtour inférieur de l’appareil. min. 5 mm
L'installation doit être effectuée par un personnel qualifié qui connaît les réglementations actuelles relatives à la sécurité et à l'installation. Le fabricant décline toute responsabilité en cas de blessure causée à des personnes ou des animaux et en cas de dommage matériel résultant du nonrespect des consignes contenues dans ce chapitre. Le cordon d'alimentation doit être assez long pour permettre à la table de cuisson d'être retirée du plan de travail. Assurez-vous que la tension spécifiée sur la plaque signalétique située au bas de l'appareil correspond à celle de votre logement.

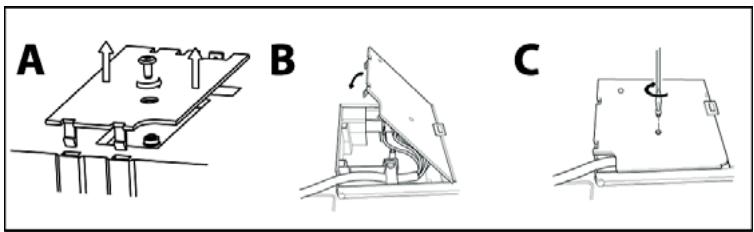

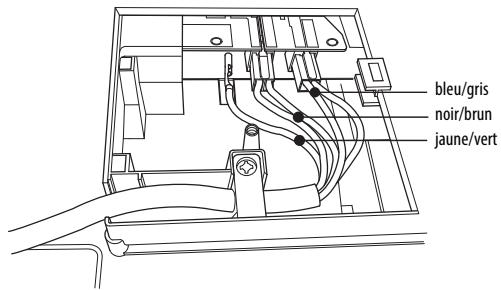

4. Fermez le couvercle (C) et vissez-le sur le bloc de jonction avec la vis retirée précédemment. Pour chaque raccordement au réseau, la table de cuisson effectue automatiquement des vérifications pendant quelques secondes. Branchement à la prise secteur
Verrouillage du bandeau de commande

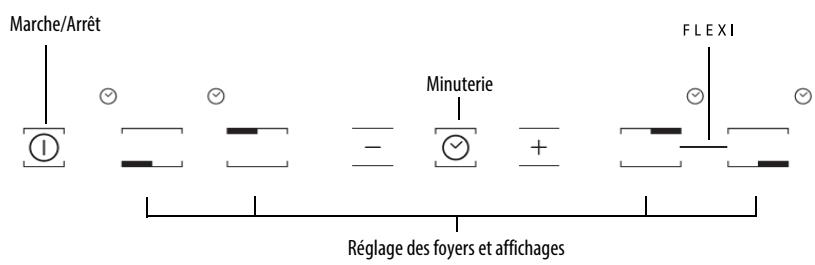

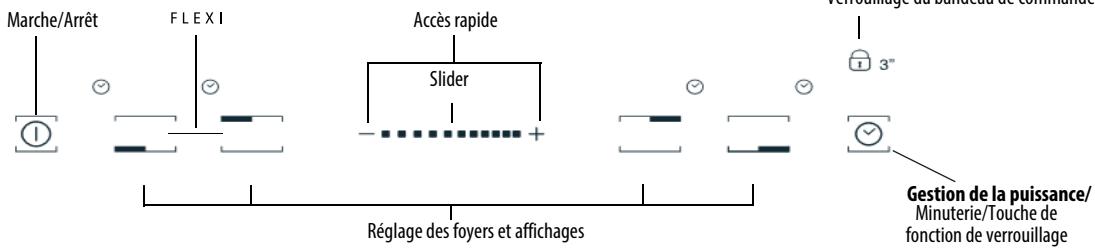

des foyers et affichages display Cooking Réglage zone controls and corresponding
Cooking zone des controls corresponding display
Pour allumer la table, appuyez 2 secondes sur la touche jusqu’à ce que les afficheurs des foyers s’éclairent. Pour éteindre, appuyez sur cette même touche jusqu’à l’extinction des afficheurs. Tous les foyers sont désactivés. Si la table de cuisson a déjà été utilisée, l’indicateur de chaleur résiduelle « H » reste actif jusqu’au refroidissement des foyers. Si on ne sélectionne aucune fonction dans les 10 secondes qui suivent la mise en marche de la table de cuisson, elle se désactive automatiquement
Augmentation de la puissance
Indication de la zone de cuisson sélectionnée Réduction de la puissance
Pour désactiver la zone de cuisson, appuyez sur les touches « + » et « - » correspondantes pendant plus de 3 secondes. La zone de cuisson s’éteint ; si elle est encore chaude, la lettre « H » est visible sur l’afficheur.
Cette fonction verrouille les commandes pour éviter l’activation accidentelle de la table de cuisson. Pour activer le verrouillage du bandeau de commande, activez la plaque de cuisson et appuyez sur la touche de fonction de verrouillage pendant trois secondes ; un signal sonore ainsi qu’un témoin lumineux près du symbole de cadenas indiquent l’activation de la fonction. Le bandeau de commande est verrouillé, à l’exception de la fonction Arrêt. Pour déverrouiller les commandes, répétez ces opérations. Le point lumineux s’éteint et la table est à nouveau active. L’eau, le liquide ayant débordé des casseroles et les objets posés sur la touche, sous le symbole, peuvent provoquer l’activation ou la désactivation involontaires de la fonction Sécurité Enfants.
La minuterie permet de programmer le temps de cuisson, au maximum 99 minutes (1 heure et 39 minute) pour tous les foyers. Sélectionnez la zone de cuisson à utiliser avec le minuteur, appuyez sur le minuteur (reportez-vous au dessin) et un bip indique la fonction (voir figure). L’afficheur indique 00 et la LED s’allume. Vous pouvez réduire ou augmenter la valeur programmée sur la minuterie en maintenant la pression sur les touches + et - de la fonction slider. Quand le temps sélectionné est écoulé, un signal sonore vous avertit et le foyer s’éteint automatiquement. Pour désactiver la minuterie, maintenez la pression sur la touche Timer au moins trois secondes. Pour programmer la minuterie d’un autre foyer répétez les points ci-dessus. L’afficheur de la minuterie correspond toujours au foyer sélectionné ou à la programmation la plus courte. Pour modifier ou désactiver la minuterie, appuyez sur le bouton du foyer correspondant.
Fonctions spéciales (le cas échéant) Certains modèles possèdent des fonctions spéciales. Automatic function Cette fonction règle automatiquement le foyer sur la puissance nécessaire pour maintenir une faible ébullition. Activez cette fonction après avoir porté un plat à ébullition en appuyant d’abord sur la touche du foyer puis sur la touche . Voyant de chaleur résiduelle La table est équipée d’un indicateur de chaleur résiduelle pour chaque foyer. Cet indicateur signale les foyers dont la température est encore élevée. L’afficheur indique si le foyer est encore chaud. Quand le foyer présente cette signalisation, il est possible, par exemple, de maintenir un plat au chaud ou de faire fondre du beurre. Lorsque le foyer a refroidi, l’afficheur s’éteint. Détection des casseroles Si la casserole n’est pas compatible avec votre table à induction, si elle est mal positionnée ou que sa taille est inadaptée, le message « casserole absente » s’affiche (figure ci-contre). Dans de telles situations, il est recommandé de repositionner la casserole sur la surface de la table de cuisson jusqu’à trouver la position de fonctionnement. Si la casserole n’est pas détectée dans un délai de 60 secondes, la table de cuisson s’éteint.
Cette fonction associée à certains foyers permet d’exploiter au maximum la puissance de la table de cuisson (par exemple, pour faire bouillir de l’eau rapidement). Pour activer cette fonction, appuyez sur la touche « + » jusqu’à ce que l’afficheur indique « P ». Cinq minutes après l’activation de la fonction Booster, l’appareil règle automatiquement la puissance du foyer sur 9.
Pour activer la FLEXI /CONNEXION, veuillez appuyer sur lestouches + et - en même temps comme indiqué sur la photo ci-dessous.
Grâce à la fonction « Power management » vous pouvez programmer la puissance maximale de la table comme vous le souhaitez. Vous pouvez effectuer à tout moment ce réglage qui reste actif jusqu’à la modification suivante. Si vous programmez la puissance maximale, la table règle automatiquement la répartition de la chaleur entre les différents foyers de cuisson et garantit que ce seuil n’est jamais dépassé, ce qui permet de gérer tous les foyers en même temps sans risque de surcharge.
Au moment de l’achat, la table est réglée sur la puissance maximale. Après avoir branché l’appareil dans la prise électrique, il est possible de régler la puissance requise pendant les 60 premières secondes en suivant les points ci-dessous : Étape 1 2 Gestion de la puissance pour confirmer l'étape précédente Appuyez pour régler le niveau choisi parmi les différentes options disponibles Appuyez sur la touche Gestion de la puissance pour confirmer l'étape précédente
Quand la puissance maximale disponible est atteinte pendant l’utilisation, le niveau du foyer clignote deux fois et émet un signal sonore si on tente de l’augmenter. Pour obtenir une puissance supérieure sur ce foyer, diminuez manuellement la puissance d’un ou plusieurs foyers actifs.
Après avoir activé la table, appuyez et maintenez enfoncé le bouton « + » situé à droite pendant au moins trois secondes (« verrouillage du bandeau de commande »).
• Utilisez un chiffon doux (en microfibre, de préférence) imbibé d'eau ou d'un produit de nettoyage courant pour vitres. • Pour augmenter l'efficacité et améliorer les résultats du nettoyage, passez le chiffon humide sur la surface de verre quelques minutes. IMPORTANT : N'utilisez pas d'éponges abrasives ni d’éponges à récurer, elles pourraient endommager la surface en verre. • Après chaque utilisation, laissez refroidir la table de cuisson et nettoyez la cuisinière de façon à éliminer les résidus d'aliments incrustés et les taches. • Le sucre et les aliments à haute teneur en sucre peuvent endommager la cuisinière et doivent être enlevés immédiatement. • Le sel, le sucre et le sable peuvent égratigner la surface en verre. • Utilisez un chiffon doux, une lingette pour la cuisine absorbante, ou un nettoyant pour cuisinière (suivre les directives du fabricant). • Des déversements de liquide sur la surface de cuisson peuvent faire vibrer ou déplacer les casseroles. • Essuyez soigneusement la cuisinière après l'avoir nettoyée.
Si des codes alphanumériques s’affichent quand vous allumez la table de cuisson, suivez les indications du tableau ci-dessous. Si vous n’arrivez pas à éteindre la table de cuisson après l’avoir utilisée, débranchez-la.
La plaque de cuisson peut toujours La plaque de cuisson a été fournie avec code d’erreur de table éteinte en être utilisée mais appelez le une surtension raison d’un problème dans le circuit service après-vente électronique La table ne fournit pas de puissance à La casserole ne convient pas à la table Utilisez une autre casserole la casserole de cuisson à induction La tension de connexion est erronée Le capteur détecte une tension Débranchez la table du secteur et ou il y a un problème avec le système différente de la tension d’alimentation contrôlez le branchement d’alimentation Débranchez la table. Attendez quelques secondes puis rebranchez-la. Si le problème persiste, contactez le Service Après-vente et communiquez le code d’erreur.
• Bruit de contact : ce type de vibrations est dû à l’utilisation de casseroles recouvertes de différents matériaux. • Clic émis en puissance mi-basse : ce bruit se produit pour atteindre la puissance mi-basse requise. • Bruit ressemblant à un clic rythmique : ce bruit se produit lorsque plusieurs zones de cuisson sont activées et/ou à forte puissance. • Faible sifflement : ce bruit est dû au type de conteneur utilisé et à la quantité de nourriture qu’il contient. • Bruit de fond : la plaque de cuisson à induction est munie d’un ventilateur chargé de refroidir les composants électroniques ; ainsi, le bruit du ventilateur se fait entendre durant le fonctionnement et pendant quelques minutes après la désactivation de la plaque de cuisson. En augmentant/diminuant les zones de cuisson activées, le bruit du ventilateur peut augmenter ou diminuer. Ces conditions sont normales et essentielles au bon fonctionnement du système à induction ; elles n’indiquent donc pas de défaut ni de dommage.
1. Consultez le chapitre « Diagnostic des pannes » et assurez-vous que vous ne pouvez pas remédier au problème par vous-même. 2. Eteignez et rallumez la table de cuisson pour voir si le problème a été éliminé. Si le problème persiste après ces contrôles, adressez-vous au Service Après-Vente Whirlpool le plus proche. Pensez à donner : • une courte description de la panne ; • le type et le modèle exacts de la table de cuisson ; • le code service - numéro qui suit le mot Service sur la plaque signalétique, sous l’appareil (sur la plaque métallique), • votre adresse complète ; • votre numéro de téléphone.
Les pièces détachées sont disponibles pendant 10 ans.
“SISTEMA POR INDUCCIÓN” (figura al lado). Antes de encender la placa de cocción, coloque la olla sobre la zona de cocción deseada. Con las ollas adecuadas, las zonas de cocción no pueden utilizarse a temperaturas inferiores a 10 °C.
En caso de instalación al ras, llamar al servicio de asistencia para pedir el montaje del kit de tornillos 4801 211 00112. Para desmontar la placa aplicar un destornillador (no suministrado) a los muelles del perímetro de la parte inferior del aparato.
La instalación la debe realizar personal cualificado que conozca la normativa vigente sobre seguridad e instalación. El fabricante declina toda responsabilidad por daños a personas o animales o daños a la propiedad derivados del incumplimiento de las precauciones indicadas en este documento. El cable de alimentación debe ser suficientemente largo para permitir desmontar la placa de la encimera. Compruebe que el voltaje especificado en la placa de datos situada en la parte inferior del electrodoméstico es el mismo que para la vivienda.
Si a los 10 segundos de encender la placa de cocción no se ha seleccionado una función, la placa se apaga automáticamente.
Reducir el nivel de potencia
Para apagar la zona de cocción, pulse los botones correspondientes “+” y “-” durante más de 3 segundos. La zona de cocción se apagará y, si continúa estando caliente, aparecerá la letra “H” en la pantalla de la zona.
Esta función bloquea los mandos para prevenir la activación accidental de la placa de cocción. Para activar el bloqueo del panel de control, encienda la placa y pulse el botón de la función de bloqueo durante tres segundos; una señal acústica y un indicador luminoso cerca del símbolo del candado indican la activación. Se bloquean todas las funciones del panel de mandos, excepto la de apagado. Para desactivar el panel de mandos, repetir la secuencia de activación. El punto luminoso se apagará y las funciones de la placa volverán a activarse. El agua, los líquidos desbordados de las ollas o los objetos depositados sobre la tecla debajo del símbolo pueden activar o desactivar accidentalmente el bloqueo del panel de mandos.
El temporizador permite programar un tiempo de cocción máximo de 99 minutos (1 hora y 39 minutos) asociable a todas las zonas de cocción. Al enfriarse la zona de cocción, la pantalla se apaga. Indicador de olla inadecuada o ausente. Si la olla no es compatible con la placa, si está mal colocada o si no es de las dimensiones adecuadas, aparece la indicación de “olla ausente” (figura al lado). En estas situaciones, se recomienda recolocar la olla en la superficie de la placa hasta encontrar la posición que permita el funcionamiento. Si en 60 segundos no se detecta ninguna olla, la placa se apaga.
Función disponible sólo en algunas zonas de cocción que permite aprovechar al máximo la potencia de la placa (por ejemplo, para hacer hervir el agua rápidamente). Para activar la función, pulsar la tecla “+” hasta que la pantalla indique “P”. A los 5 minutos de uso de la función booster, el aparato pone la zona automáticamente en el nivel 9.
Están disponibles 4 niveles de potencia que se muestran en la pantalla: 2,5 – 4,0 – 6,0 – 7,2 kW (7,2 kW se considera la máxima potencia de la placa de cocción) La placa se suministra ajustada en el valor más alto. Después de enchufar el aparato a la toma eléctrica, durante los primeros 60 segundos es posible ajustar el nivel de potencia requerido siguiendo las instrucciones siguientes: Paso 1 • El derramamiento de líquido en la zona de cocción puede hacer que las sartenes vibren o se muevan. • Seque completamente la placa después de limpiarla.
• • Si al encender la placa en la pantalla se visualiza un código alfanumérico, seguir las instrucciones de la tabla. Después de utilizar la placa de cocción, si no es posible pagarla, desconectarla de la red eléctrica.
• Ruido de fondo: la placa de inducción está equipada con un ventilador destinado a enfriar los componentes electrónicos; esta es la razón por la que se oye el ruido del ventilador durante el funcionamiento y también durante unos minutos después del apagado de la placa. El ruido de fondo del ventilador puede aumentar o disminuir conforme aumente o disminuya el número de zonas de cocción activadas. Estas situaciones son normales e imprescindibles para el correcto funcionamiento del sistema de inducción; no indican daños ni anomalías.
