cnMatrix EX1028-P - Commutateur Cambium Networks - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau
Marque	Cambium Networks
Modèle	cnMatrix EX1028-P
Catégorie	Commutateur
Nombre de ports	28 (24 ports PoE+ Gigabit + 4 ports SFP+ 10G)
Alimentation PoE	PoE+ (IEEE 802.3at) jusqu'à 30W par port
Budget PoE total	740W
Dimensions (L x P x H)	440 x 260 x 44 mm
Poids	4.5 kg
Alimentation	AC 100-240V, 50/60 Hz
Consommation maximale	150W (sans charge PoE)
Fonctions principales	Gestion de couche 2/3, VLAN, QoS, Spanning Tree, LACP, gestion via CLI/SNMP/Web
Installation	Montage en rack 19 pouces
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Conforme CE, FCC, RoHS. Utilisation en intérieur uniquement.
Pièces détachées et réparabilité	Contacter le support Cambium Networks pour les pièces.
Informations générales	Garantie limitée du fabricant. Consultez le guide de démarrage rapide inclus.

FOIRE AUX QUESTIONS - cnMatrix EX1028-P Cambium Networks

Comment configurer l'adresse IP du commutateur pour la première fois ?

Connectez-vous via le port console en utilisant un câble série (RJ45 vers DB9) et un logiciel comme PuTTY. Les paramètres par défaut sont : 9600 bauds, 8 bits de données, 1 bit d'arrêt, sans parité. Connectez-vous avec le nom d'utilisateur admin et le mot de passe admin. Ensuite, configurez l'interface VLAN 1 avec une adresse IP statique.

Quelle est la puissance PoE maximale fournie par le cnMatrix EX1028-P ?

Le budget PoE total est de 740W, avec jusqu'à 30W par port sur les 24 ports PoE+ (IEEE 802.3at).

Le commutateur prend-il en charge le montage en rack ?

Oui, il est conçu pour un montage en rack standard de 19 pouces. Des supports de montage sont inclus dans l'emballage.

Comment réinitialiser le commutateur aux paramètres d'usine ?

Maintenez enfoncé le bouton Reset (situé sur le panneau avant) pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Relâchez et le commutateur redémarrera avec les paramètres par défaut.

Quels types de câbles sont recommandés pour les ports SFP+ ?

Les ports SFP+ prennent en charge les modules optiques 10G (SR, LR) et les câbles DAC passifs. Utilisez des modules compatibles Cambium Networks pour des performances optimales.

Le commutateur est-il compatible avec les normes VLAN ?

Oui, il prend en charge les VLAN basés sur les ports et les VLAN 802.1Q. Vous pouvez configurer jusqu'à 4096 VLAN.

Comment mettre à jour le firmware du commutateur ?

Téléchargez le dernier firmware depuis le site Web de Cambium Networks. Connectez-vous à l'interface Web ou utilisez TFTP/SCP pour transférer le fichier, puis appliquez la mise à jour via la commande update dans le CLI.

Le cnMatrix EX1028-P supporte-t-il le Spanning Tree Protocol (STP) ?

Oui, il prend en charge STP, RSTP (802.1w) et MSTP (802.1s) pour éviter les boucles réseau.

Quelle est la garantie du commutateur ?

Cambium Networks offre une garantie limitée de 5 ans pour ce modèle, sous réserve des conditions décrites dans le document de garantie fourni.

Comment accéder à l'interface Web de gestion ?

Assurez-vous que votre PC est dans le même sous-réseau que le commutateur (par défaut 192.168.0.1/24). Ouvrez un navigateur et entrez l'adresse IP du commutateur. Utilisez admin/admin comme identifiants.

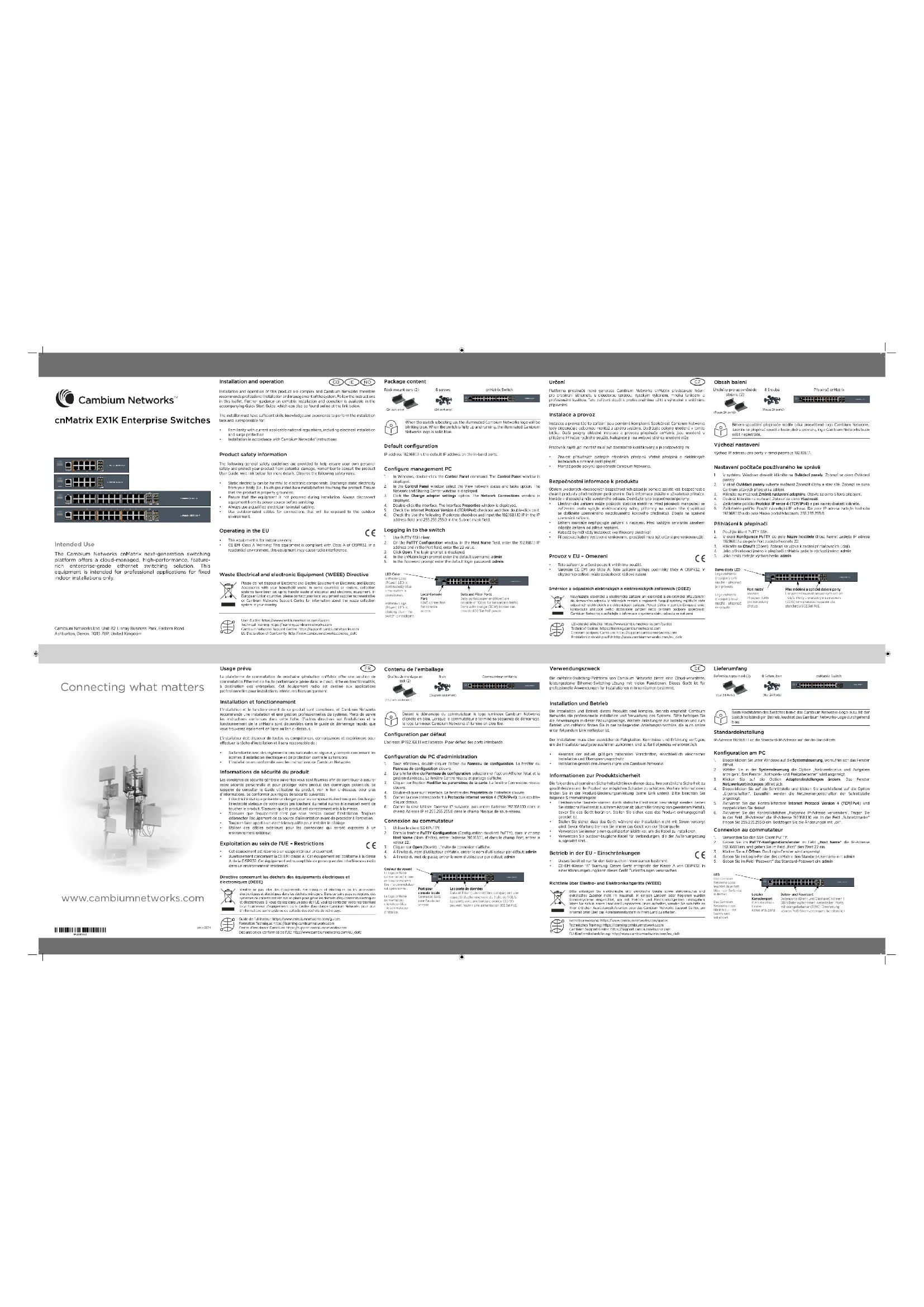

MODE D'EMPLOI cnMatrix EX1028-P Cambium Networks

La plateforme de commutation de prochaine génération cnMatrix offre une solution de commutation Ethernet de haute performance gérée dans le cloud, riche en fonctionnalités, à destination des entreprises. Cet équipement radio est destiné aux applications professionnelles pour installations intérieures fixes uniquement.

Installation et fonctionnement

L'installation et le fonctionnement de ce produit sont complexes, et Cambium Networks recommande une installation et une gestion professionnelles du système. Merci de suivre les instructions contenues dans cette fiche. D'autres directives sur l'installation et le fonctionnement de la cnMatrix sont disponibles dans le guide de démarrage rapide, que vous trouverez également en ligne au lien ci-dessous.

L'installateur doit disposer de toutes les compétences, connaissances et expériences pour effectuer la tâche d'installation et il sera responsable de :

- Sa familiarité avec des réglementations nationales en vigueur, y compris concernant les normes d'installation électrique et de protection contre le surtensions

• L'installation en conformité avec les instructions de Cambium Networks

Informations de sécurité du produit

Les consignes de sécurité générale suivantes vous sont fournies afin de contribuer à assurer votre sécurité personnelle et pour protéger votre produit des dommages potentiels. Se rappeler de consulter le Guide utilisateur du produit, voir le lien ci-dessous, pour plus d'informations. Se conformer aux règles de sécurité suivantes :

• L'électricité statique présente un danger pour les composants électroniques. Décharger l'électricité statique de votre corps (en touchant du métal nu mis à la masse) avant de

toucher le produit. S'assurer que le produit est correctement mis à la masse. • S'assurer que l'équipement n'est pas sous tension durant l'installation. Toujours

débrancher l'équipement de sa source d'alimentation avant de procéder à l'entretien. - Toujours faire appel à un électricien qualifié pour installer le câblage.

- Utiliser des câbles extérieurs pour les connexions qui seront exposées à un environnement extérieur.

Exploitation au sein de l'UE - Restrictions

- Cet équipement est réservé à un usage intérieur uniquement. - Avertissement concernant la CE EMI classe A : Cet équipement est conforme à la classe A de la CISPR32. Cet équipement est susceptible de provoquer des interférences radio dans un environnement résidentiel.

Directive concernant les déchets des équipements électriques et

électroniques (DEEE)

Veuillez ne pas jeter des équipements électroniques et électriques ou les accessoires électroniques et électriques dans les déchets ménagers. Dans certains pays ou régions, des systèmes de collecte ont été mis en place pour gérer les déchets d'équipements électriques et électroniques. Si vous résidez dans un pays de l'UE, veuillez contacter votre représentant local fournisseur d'équipements ou le Centre d'assistance Cambium Networks pour plus d'informations sur le système de collecte des déchets de votre pays.

Guide de l'utilisateur: https://www.cambiumnetworks.com/guides

Contenu de l'emballage

Durant le démarrage du commutateur, le logo lumineux Cambium Networks clignote en bleu. Lorsque le commutateur a terminé sa séquence de démarrage, le logo lumineux Cambium Networks s'illumine en bleu fixe.

Configuration par défaut

L'adresse IP 192.168.1.1 est l'adresse IP par défaut des ports intrabande.

Configuration du PC d'administration

1. Sous Windows, double-cliquer l'icône du Panneau de configuration. La fenêtre du Panneau de configuration s'avue

2. Dans le fenêtre du Panneau de configuration, sélectionner l'option Afficher l'état et la

gestion du réseau. La fenêtre Centre réseau et partage s'affiche. 3. Cliquer sur l'option Modifier les paramètres de la carte. La fenêtre Connexions réseau

s'ouvre. 4. Double-cliquer sur l'interface. La fenêtre des Propriétés de l'interface s'ouvre.

1. Cocher la case correspondant à Protocole Internet version 4 (TCP/IPv4), puis double-cliquer dessus.

2. Cocher la case Utiliser l'adresse IP suivante, puis entrer l'adresse 192.168.1.10 dans le champ Adresse IP et 25S 25S 25S 0 dans le champ Masque de sous-riseau.

Connexion au commutateur

1. Utiliser le client SSH PuTT

2. Dans la fenêtre PuTTY Configuration (Configuration du client PuTTY), dans le champ Host Name (Nom d'élite), entrés l'adresse 39216811 et dans le champ Host, entrés la

Host: Nablé (Nom. d'Note), entrer Taresse 192.100.7.1, et dans le Champ Port, entrer la valeur 22.

1. Cliquer sur Open (Ouvrir). L'invite de connexion s'affiche.

2. À l'invite du nom d'utilisateur cnMatrix, entrer le nom d'utilisateur par défaut; admin

3. À l'invite du mot de passe, entrer le nom d'utilisateur par défaut: admin

Couleur du voyant Le logo cnMatrix

(alimentation) éclaire en blay du meritor

-

en lieu de manière fixe - le commutates

(1) (2)

est opérationnel. Port pour console locale

Port pour console locale Les ports de données Data et Fiber (cuivre et fibre optique) ont une

Le logo cnMatrix (alimentation) Connexion RJ45 poux l'evise pas

Connexion RJ45 capacité d'acheminement du trafic de 1 Gb/s. Pour l'excès par

clignote en bleu

pour àccent par console. Les ports avec une bordure orange (50 W) peuvent fournir une alimentation 802.3at PoE

- le commutateur s'initialise.

(No text)

Verwendungszweck

Connexion au commutateur
